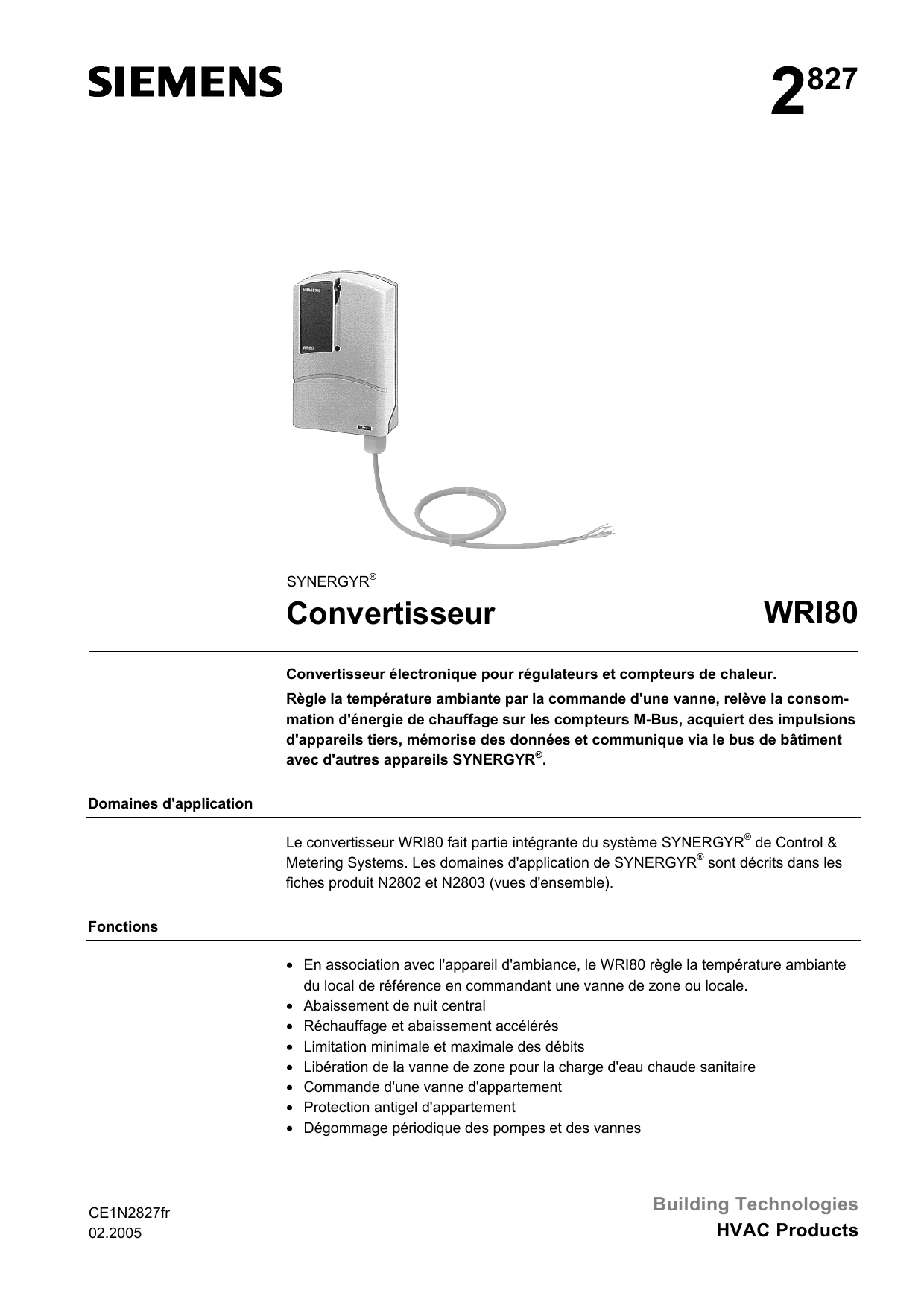

2827 Convertisseur WRI80

CE1N2827fr
02.2005
Building Technologies
HVAC Products
2827
SYNERGYR®

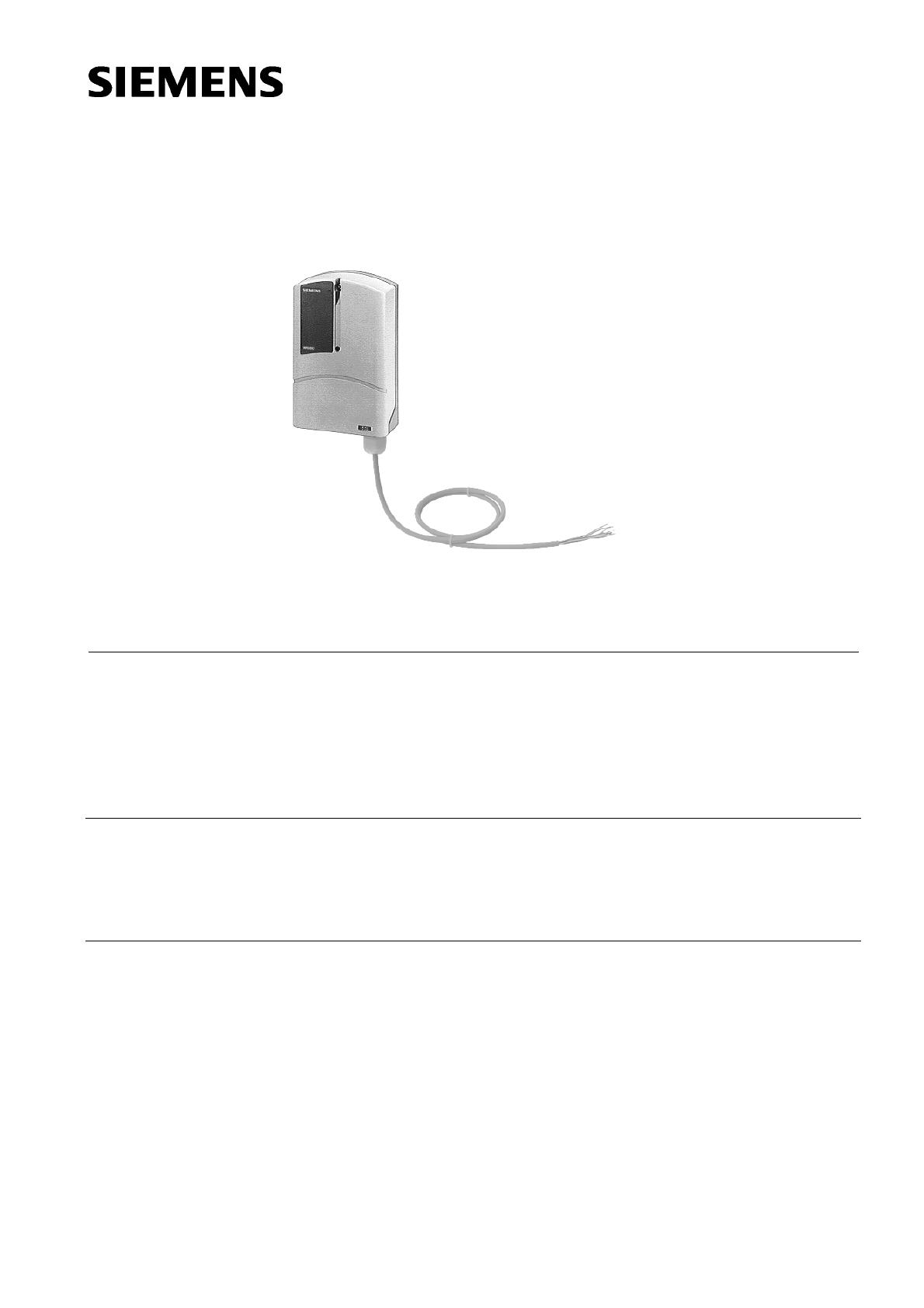

Convertisseur WRI80
Convertisseur électronique pour régulateurs et compteurs de chaleur.
Règle la température ambiante par la commande d'une vanne, relève la consom-
mation d'énergie de chauffage sur les compteurs M-Bus, acquiert des impulsions
d'appareils tiers, mémorise des données et communique via le bus de bâtiment
avec d'autres appareils SYNERGYR®.
Domaines d'application
Le convertisseur WRI80 fait partie intégrante du système SYNERGYR® de Control &
Metering Systems. Les domaines d'application de SYNERGYR® sont décrits dans les
fiches produit N2802 et N2803 (vues d'ensemble).
Fonctions
• En association avec l'appareil d'ambiance, le WRI80 règle la température ambiante
du local de référence en commandant une vanne de zone ou locale.
• Abaissement de nuit central
• Réchauffage et abaissement accélérés
• Limitation minimale et maximale des débits
• Libération de la vanne de zone pour la charge d'eau chaude sanitaire
• Commande d'une vanne d'appartement
• Protection antigel d'appartement
• Dégommage périodique des pompes et des vannes

2/10
Building Technologies Convertisseur WRI80 CE1N2827fr
HVAC Products 02.2005
• Lit les données de consommation et les valeurs de mesure dans les compteurs
d'énergie thermique sur M-Bus.
• Acquiert les impulsions d'un compteur tiers
• Mémorise les états de compteurs les jours de référence et à la fin de mois.
• Compteur d'heures de fonctionnement
• Transmet les données significatives à la centrale d'immeuble
• Affichage de l'état de fonctionnement par voyant (LED)
Références et désignations
Désignation Références
Convertisseur WRI80
Boîte de raccordement pour WRI80 ALW84
Fiches adresses de 1...16 PTG1.16
Fiches adresses de 1...32 PTG1.32
Fiches adresses de 33...64 PTG1.64
Fiches adresses de 65...96 PTG1.96
Les kits de montage adaptés pour les compteurs d'énergie thermique ainsi que les
vannes figurent dans les vues d'ensemble du système.
Commande
A la commande, indiquer la référence de l'appareil : WRI80.
Le jeu de fiches adresses, ainsi que les vannes, les servomoteurs, les compteurs
d'énergie thermique, les appareils d'ambiance et les boîtes de raccordement doivent
être commandés séparément.
Le WRI80 est livré avec un câble de raccordement solidaire de l'appareil et des instruc-
tions de montage.
Combinaisons d’appareils
Par unité d'utilisation (par ex. appartement) on peut raccorder un WRI80, un compteur
d'énergie thermique, un servomoteur de vanne (de zone), deux adaptateurs universels
AEW2.1, deux modules de commande AEK84 (pompe d'appartement, servomoteur
vanne locale), ainsi qu'un appareil d'ambiance QAW10 ou QAW20...
Les compteurs de chaleur M-Bus Siemeca™ suivants peuvent être utilisés avec le
WRI80 :
• WFM21...
• WFQ21...
D'autres compteurs d'énergie thermique sur demande.
• Vanne VVP47... avec servomoteur SSP81
• Vanne VVP45... avec servomoteur SSB81
Livraison
Compteurs d'énergie
thermique compatibles
Vannes et servomo-
teurs compatibles

3/10
Building Technologies Convertisseur WRI80 CE1N2827fr
HVAC Products 02.2005
Fiches produit
Document Titre N°
Vue d'ensemble du
système SYNERGYR® Système de régulation et de facturation Nouvelles installations N2802
Vue d'ensemble du
système SYNERGYR® Système de régulation et de facturation Projets de service et de rechange N2803
Manuel d'ingénierie SYNERGYR® Système de régulation et de facturation J2841
Manuel opérateur SYNERGYR® Système de régulation et de facturation U2841
Instructions de
montage SYNERGYR® Système de régulation et de facturation M2827
Technique
Le WRI80 règle la température ambiante par l'intermédiaire d'une vanne de zone dotée
d'un servomoteur 3 points et le cas échéant par une vanne locale avec un servomoteur
tout ou rien. L'application souhaitée est réglée par le biais du commutateur DIP 1.
Pendant les périodes d'occupation, la régulation de température ambiante se fait par
l’intermédiaire de la vanne locale, la vanne de zone restant ouverte. En dehors de ces
périodes, l'abaissement de nuit est réglé par l’intermédiaire de la vanne de zone.

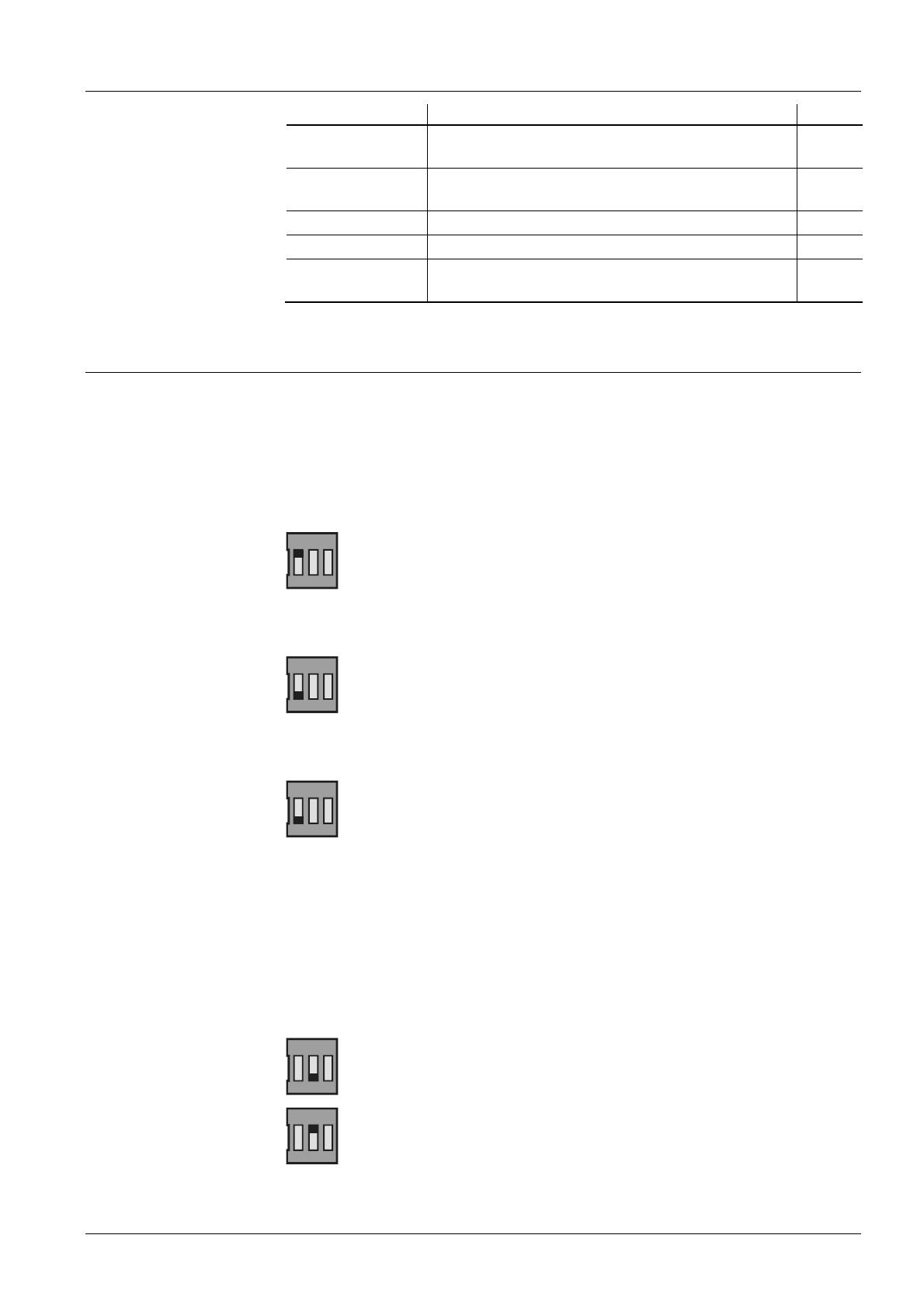

ON
123
2827G02
Position pour application Confort :
Commutateur 1 = ON
La régulation de la température ambiante d'un local de référence s'effectue toujours via
la vanne de zone.
ON
123
2827G01
Position pour application Eco:
Commutateur DIP 1 = OFF (état à la livraison)
L'application Standard permet un comptage de chaleur en l'absence de régulation de
température ambiante.
ON
123
2827G01
Position pour application Standard:
Commutateur DIP 1 = OFF (état à la livraison)
Les limitations minimale et maximale de débit s'effectuent via la vanne de zone.
Les limitations peuvent être activées/désactivées individuellement.
La limitation maximale de débit limite le débit des unités d'utilisation à la valeur réglée.
Ceci évite que le débit destiné à d’autres unités ne soit trop faible et par conséquent
leur apport en chaleur.
La limitation maximale de débit est activée avec le commutateur DIP 2.
Elle est prioritaire par rapport à la régulation d'ambiance normale.
ON
123
2827G03
Position sans limitation maximale de débit:
Commutateur DIP 2 = OFF (état à la livraison)
ON
123
2827G04
Position avec limitation maximale de débit:
Commutateur 2 = ON
Régulation de la
température ambiante
A
pplication Confort :
Régulation d’ambiance
A
pplication Eco :
Régulation d’ambiance
avec local de référence
A
pplication Standard :
Comptage d'énergie
thermique
Limitations de débit
Limitation maximale
du débit

4/10
Building Technologies Convertisseur WRI80 CE1N2827fr
HVAC Products 02.2005
Cette fonction maintient un débit minimal même lorsque la température de confort est
atteinte. L'application Eco assure ainsi une température minimale des sols et des corps
de chauffe (salles de bain, local de référence et d'autres pièces sans vannes thermos-
tatiques ou régulateurs terminaux) durant la période d'occupation.
La production de chaleur et pompes de circulation doivent être en service dans ce cas.
Vous désactivez la limitation minimale de débit en la paramétrant à 0 l/h.
Une limitation min. de débit activée entraîne une consommation de chaleur accrue.
Le WRI80 reçoit la demande d'ECS sur une entrée numérique. Il ouvre la vanne de
zone entièrement durant toute la durée de la demande de chaleur.
Un court-circuit sur le bus de l'appareil d'ambiance a ce même effet.
La limitation maximale du débit reste active pendant toute la durée de la charge.
Le convertisseur WRI80 peut commander via un module de commande externe
(AEK40) une éventuelle pompe d'appartement. L'arrêt temporisé de la pompe d'appar-
tement est réglable.
Le WRI80 possède une fonction de protection antigel d'appartement.
Dès que la température (température de départ et de retour au compteur de chaleur,
température ambiante) devient inférieure à 3 °C, la vanne de zone et la vanne locale
sont libérées tant que toutes les températures n'ont pas à nouveau dépassé 5 °C.
Le cas échéant, la pompe d'appartement est enclenchée.
Pour éviter le grippage des sièges de vanne après des arrêts prolongés, les vannes
sont actionnées périodiquement au terme de sept jours d'arrêt, le lendemain à 10 h.
Si une pompe d'appartement est installée, elle est également enclenchée (avec arrêt
retardé). Ces mesures permettent d'éviter le grippage de la pompe ou de la vanne.
Le comptage de la consommation d'énergie thermique est possible avec les trois appli-
cations (Eco, Confort et Standard). La consommation mesurée par le compteur est
transmise via le M-Bus au WRI80 où il est mis à disposition.
Les informations de jour de relevé sont reprises du compteur d'énergie si la date est
identique à celle du WRI80. Sinon elles sont formées par le WRI80 le jour de relevé à
0:00 heures. Sont mémorisés le dernier et avant dernier jour de relevé.
Les informations mensuelles, son, le cas échéant, reprises du compteur d'énergie.
Sinon elles sont formées par le WRI80 le jour de relevé à la fin du mois. Les 12 derniè-
res valeurs mensuelles sont mémorisées.
Pour être compatible avec le WRI80, le compteur (gaz, eau, électricité) doit être soit :
• un contact à lames souples, soit
• un contact à lames homologué Namur.
Le raccordement s'effectue via die boîte de raccordement ALW84. Les impulsions sont
converties en valeurs de consommation et enregistrées en tant que telles (valeur ins-
tantanée, valeurs de jour de relevé et valeurs mensuelles).
Pour des compteurs supplémentaires il faut installer un adaptateur universel AEW2.1. Il
dispose des mêmes possibilités de mémorisation que le WRI80.
Limitation minimale du
débit
Charge de l'ECS
Pompe d'appartement
Protection antigel
d'appartement
Dégommage périodi-
que des vannes
Dégommage des
pompes
Comptage de la
consommation
d'énergie thermique
Valeurs du jour de
relevé
Valeurs mensuelles
Traitement
d'impulsions de
compteurs tiers

5/10
Building Technologies Convertisseur WRI80 CE1N2827fr
HVAC Products 02.2005
Le WRI80 enregistre des dérangements (les siens et ceux des du compteur d'énergie,
de l'appareil d'ambiance et de l'interface d'impulsion). Le dérangement le plus grave est
signalé à la centrale d'immeuble.
Le voyant en façade du WRI80 indique l'état de fonctionnement de l'appareil :
• voyant allumé en permanence : défaut
• voyant clignote : fonctionnement normal
• voyant éteint : absence de tension d'alimentation
Exécution
Le WRI80 se compose d'un socle, d'un circuit imprimé avec l'électronique et d'un capot
de protection, ainsi que d'un couvercle.
Il peut aussi bien être vissé sur un mur qu'encliqueté sur un rail DIN normalisé. Des
orifices sont prévus à l'arrière et sous l'appareil pour le passage de presse-étoupes de
câbles Pg11 ou de passe-fils en caoutchouc.
Le circuit imprimé placé sous un capot de protection comprend en dehors de l'électro-
nique les bornes de raccordement, le commutateur DIP, le câble de raccordement et
l'interface pour le raccordement de l'appareil de service. Il reçoit également la fiche
adresse permettant d'attribuer mécaniquement un numéro (adresse) au WRI80 lors de
la mise en service.
Le câble solidaire de 1,5 m sert au raccordement du WRI80 à la boîte de raccordement
ALW84. Il comprend les conducteurs pour l'alimentation, le bus de bâtiment, le bus de
l'appareil d'ambiance, une entrée pour compteur tiers et l'entrée de commande pour la
vanne locale.
Les autres éléments tels que M-Bus, vanne de zone, servomoteur, sortie de demande
ECS et sortie de commande pour pompe d'appartement, sont raccordés aux bornes du
WRI80.
Le bornier comporte 8 bornes de raccordement pour 2 fils chacune (1,5 mm2).
Les bornes de raccordement sont exécutées comme bornes à vis.

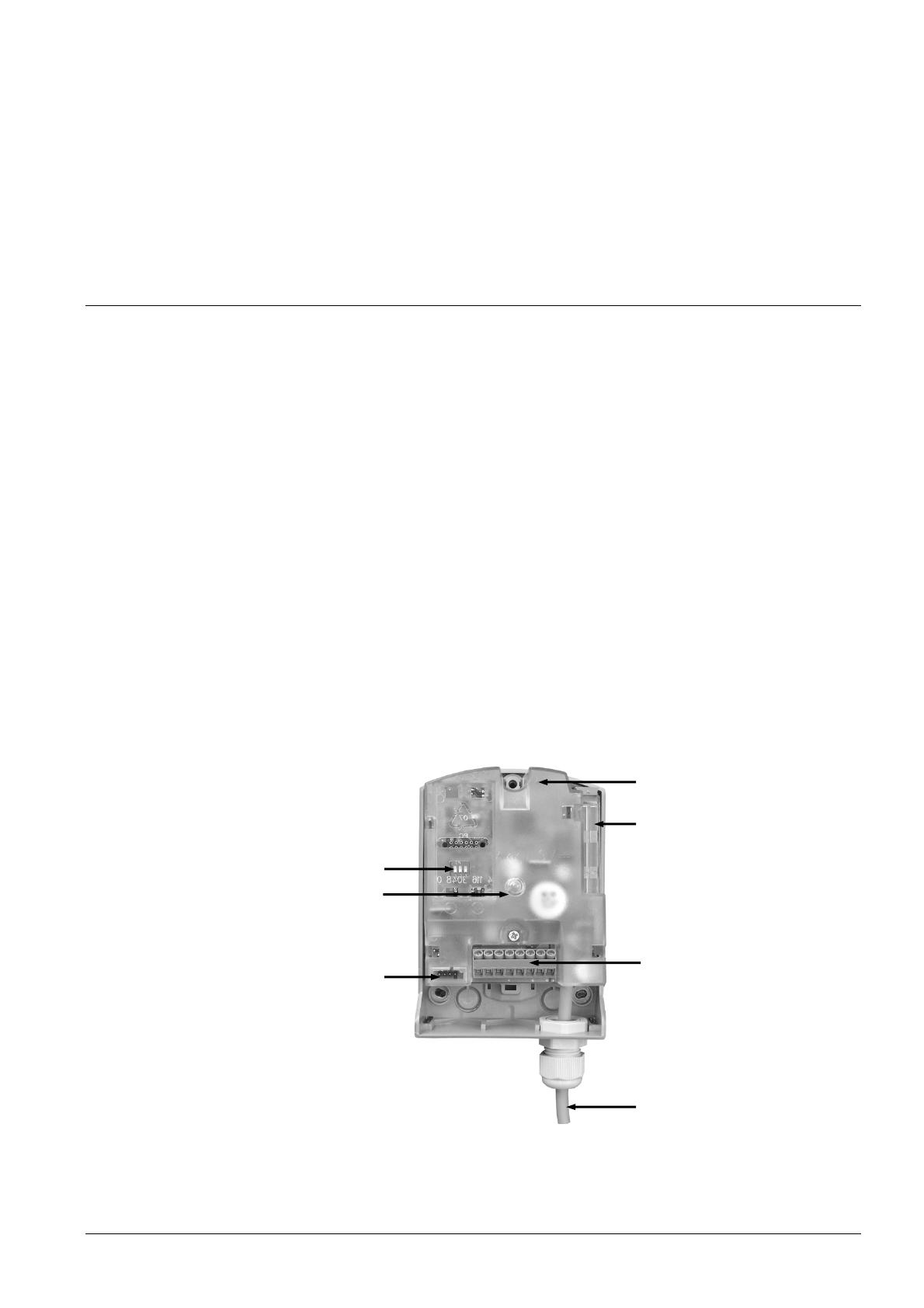

Commutateur
DIP
Voyant
Prise pour
appareil de
service
Capot de protection
Fiche adresse
Bornes de raccordement
Câble de raccordement
Le schéma des bornes est imprimé à l'intérieur du couvercle.
Traitement des déran-
gements
Affichage de l'état de
fonctionnement
Construction des
appareils
