VE1000 ET VENTOUSES
Systèmes compacts
100
FAM4 SF1 0210.qxd
9/10/06
8:43
Page 101
Destination
VE1000 est un verrouillage électro-mécanique destiné à
renforcer la sécurité sur une issue de secours équipée
d’un seul point de fermeture mécanique. DAS, certifié
NF QE, VE1000 offre tout à la fois un encombrement
réduit et une haute résistance à l’effraction.
Les VENTOUSES SECURITRON sont des dispositifs
particulièrement robustes et fiables, faciles à installer,
utilisables à l’extérieur et consommant peu. Ces
solutions sont donc largement utilisées dans un très
grand nombre de secteurs d’activités et pour de
nombreux usages.
Industrie, tertiaire, administrations, collectivités, banque,
résidentiel, dans tous ces sites les VENTOUSES
SECURITRON sont quotidiennement sollicitées sur les
portes, grilles, portails, …
Les versions DAS sont admises pour
verrouiller/contrôler des issues de secours en ERP (voir
pages «normes»).
UTILISATION EN EXTÉRIEUR
Les VENTOUSES SECURITRON sont en inox,
étanches, indice de protection IP 67.
Ces caractéristiques permettent un usage
à l’extérieur (portails, grilles …), mais aussi dans
toutes les activités exposées : agro-alimentaire,
secteurs de l’eau, chimie, …
Aide au choix
TYPE DE PORTES
BATTANTE
SIMPLE
ACTION
VA ET VIENT COULISSANTES
TYPE DE
VERROUILLAGE
CHAMP
ÉLECTROÉLECTRO
MÉCANIQUE
MAGNÉTIQUE
OPTIONS ET PERFORMANCES
VERSION
DAS
DÉTECTION
SENSTAT
USAGE
EXTÉRIEUR
GARANTIE
À VIE
VENTOUSE EN APPLIQUE
VENTOUSE À ENCASTRER
VENTOUSE À CISAILLEMENT
VE 1000
QE
VENTOUSE EN APPLIQUE
Pose de face sur bâti ou sous
linteau.
VENTOUSE À CISAILLEMENT
Pour portes à va-et-vient et
portes coulissantes.
VENTOUSE À ENCASTRER
Pose en encastrement dans le
bâti.
VE1000
Verrouillage mécanique contrôlé.
VERSION DAS
Certifiée conforme norme DAS
NFS61-937, pour usage en issue
de secours (ERP, IGH, …).
USAGE EXTÉRIEUR
Toutes les ventouses SECURITRON
sont en corps inox et étanches
IP 67.
DÉTECTION SENSTAT
Garantit l’état de porte
fermée/verrouillée : en option.
GARANTIE À VIE
Garantie à vie par remplacement
du produit.
SYSTÈME BREVETÉ SENSTAT
UN VERROUILLAGE GARANTI !
Le système électronique intégré SENSTAT
garantit l’état de la porte : fermée et verrouillée.
Alors qu’un dispositif simple de type contact ne
détecte qu’un état de porte fermée/ouverte,
SENSTAT valide en plus que la porte est
effectivement «verrouillée».
101
FAM4 SF1 0210.qxd
6/10/06
11:16
Page 102
VE1000 ET VENTOUSES
Performances communes
VENTOUSES SECURITRON
Des qualités de sécurité,
de résistance et d'usage
Résistance en poussée : de 260 à 820 kg.
Électronique noyée non vandalisable.
Finition INOX «316L», inox qualifié pour les usages en
secteur alimentaire.
IP 67 étanche.
Longévité et fiabilité
Rémanence nulle.
Très faible intensité de consommation 175 mA maximum
(en 24 V).
Absence d’échauffement.
Garantie à vie.

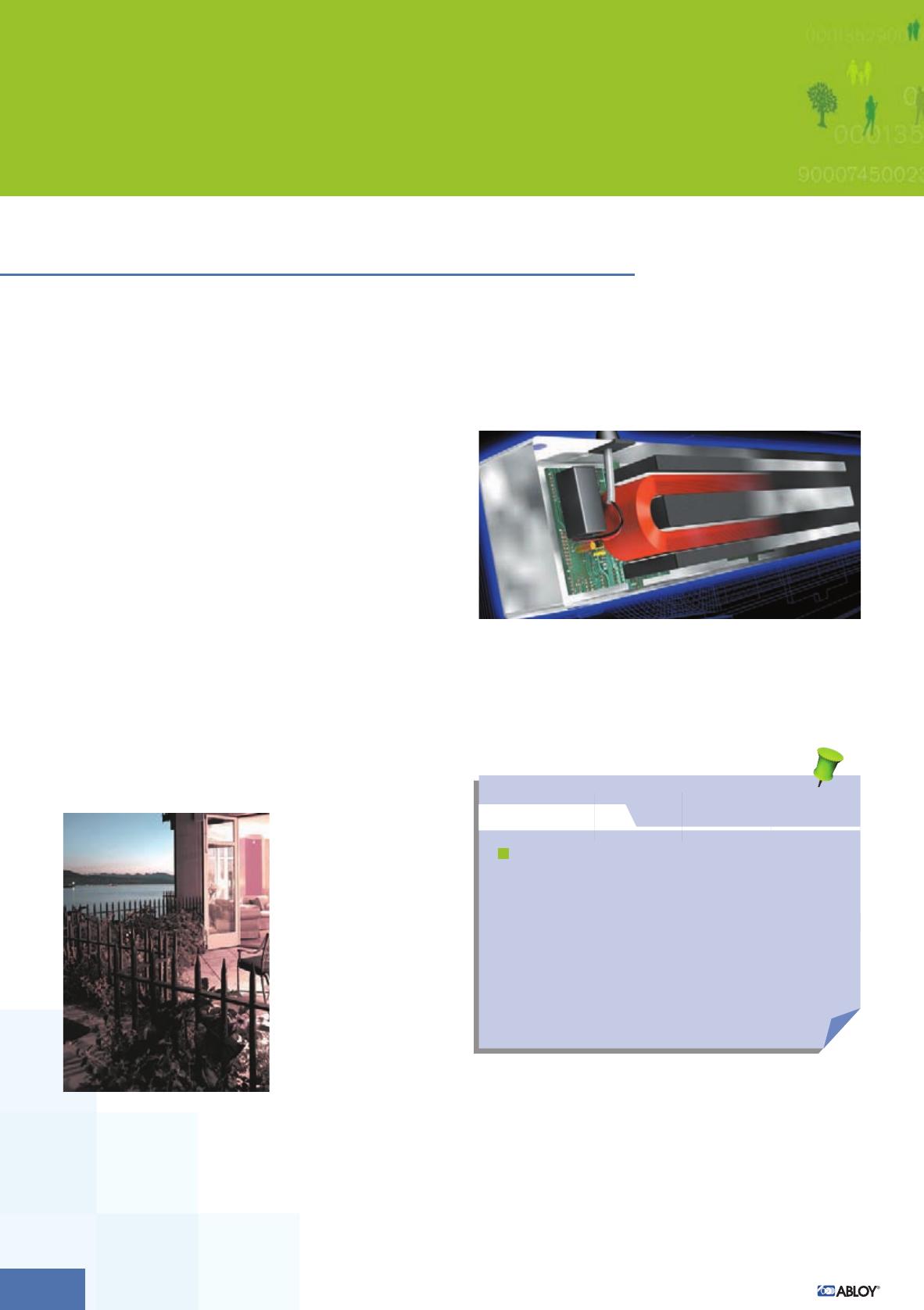

REMANENCE ?
Sur des ventouses «standards», le magnétisme
peut persister même après coupure de
l’alimentation : c’est la rémanence.
Plus la rémanence est importante, plus le
déverrouillage est retardé, et réclame un effort de
poussée de plus en plus important pour ouvrir la
porte.
Grâce à la conception de l’électronique noyée et
au choix des matériaux utilisés, les VENTOUSES
SECURITRON sont sans rémanence.
102
FAM4 SF1 0210.qxd
6/10/06
11:16
Page 103
Un large choix de versions, options
et accessoires
Versions DAS pour la sécurité des personnes : en cas de
panique ou d’incendie dans les lieux recevant du public.
Kits de fixation : pose sous traverse ou de face,
huisseries alu et métal, cales de compensation, kits
d’encastrement …
Boîtier de connexion externe en option pour les versions
SAS.
Versions à détection SENSTAT.
Alimentation TBTS12, 24 et 48Vcc.
GARANTIE À VIE
La fiabilité prouvée des VENTOUSES
SECURITRON permet d’offrir une garantie de
remplacement à vie pour toute la gamme.
VE1000
Résistance à l’effraction en poussée : 800 kg.
Verrouillage «MÉCANIQUE» : fiable et endurant, très
peu sensible aux poussières et salissures, IP 42.
Seul produit DAS admis à la marque de qualité
Quincaillerie d’Évacuation.
QE :
Le choix du coloris dans la palette RAL autorise une
meilleure harmonie entre le verrouillage, la porte et son
environnement.
Alimentation TBTS 24 et 48Vcc.
103
FAM4 SF1 0210.qxd
6/10/06
11:16
Page 104
VE1000 ET VENTOUSES

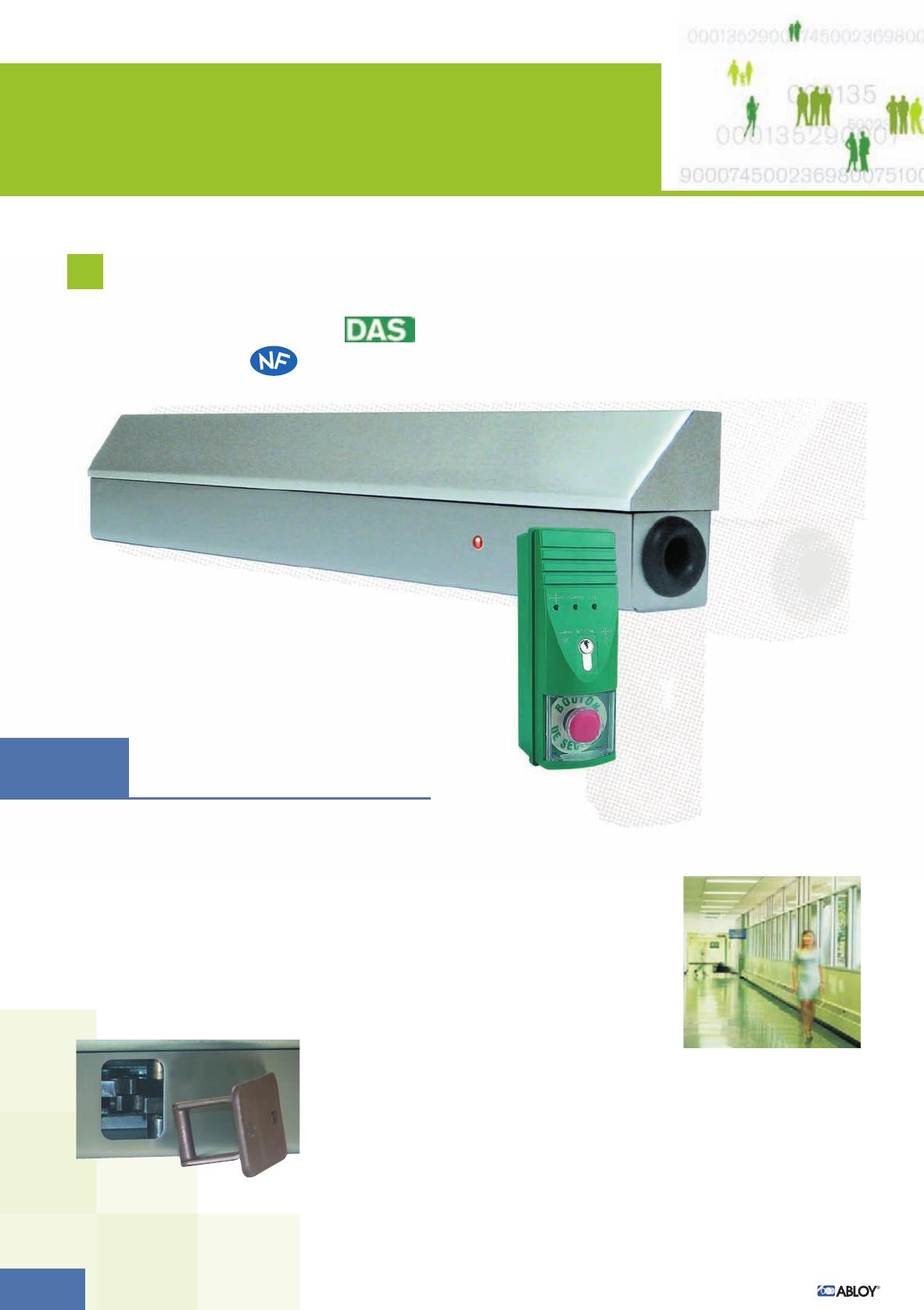

VE1000
LE SEUL DISPOSITIF
DE QUALITÉ
ADMIS À LA MARQUE
QE
Fonctionnalités
Principe général
Le verrouillage consiste à maintenir prisonnier un
anneau dans une mâchoire.
En présence de courant, la mâchoire emprisonne
l’anneau : la porte est fermée et verrouillée, y compris
sous poussée jusqu’à 800 kg sur le vantail.
Hors tension, la mâchoire maintient le vantail fermé,
mais une simple pression (moins de 4 kg) suffit à
dégager l’anneau pour permettre la sortie.
Fonctionnement dans le sens
des sorties
Le déverrouillage s’opère
par rupture de tension
après autorisation du
contrôle d’accès.
Ou en cas d’incendie :
- par déclenchement
manuel type bris de
glace ou déclencheur
TIS Terminal Issue de
Secours (conformité à l’article CO 46 du règlement
de sécurité en ERP)
- par l’UGCIS (Unité de Gestion Centralisée des Issues
de Secours)
- par déverrouillage général déclenché par la Détection
Incendie du bâtiment.
104
FAM4 SF1 0210.qxd
6/10/06
11:16
Page 105
Comment renforcer la sécurité sur une issue de secours équipée d’un seul point de fermeture
mécanique (serrure ou anti-panique) ?
Quel système compact, robuste et conforme à la réglementation des ERP installer ?
VE1000 est la réponse d’ABLOY à ces contraintes : verrouillage électro-mécanique, DAS
certifié
QE, encombrement réduit, haute résistance à l’effraction.
VE1000 apporte une double fonction de contrôle et de verrouillage «point haut» à une issue de
secours, en complément d’une fermeture anti-panique mécanique.
De par sa conformité DAS, VE1000 s’utilise dans les ERP : salles de spectacles, centres
commerciaux, administrations, hôpitaux …
Fonctionnement dans le sens
des entrées
VE1000 en complément d’une anti-panique
mécanique. L’accès par l’extérieur n’est pas
envisageable (il ne pourrait se faire qu’en combinant
contrôle d’accès et déverrouillage à la clé).
VE1000 installé seul : entrée après autorisation du
contrôle d’accès.
105
FAM4 SF1 0210.qxd
6/10/06
11:17
Page 106
VE1000 ET VENTOUSES
Performances
Sécurité des personnes
Sortie d’urgence toujours possible (par rupture de tension).
Ouverture de la porte même sous une pression de
500 kg appliquée sur le vantail.
OUVERTURE SOUS CHARGE
Les tests d’ouverture sous charge permettent de
simuler une situation de panique : la pression des
personnes sur la porte ne doit pas empêcher son
ouverture.
Avec VE1000, le déverrouillage est assuré même
avec une pression de 500 kg sur la porte (soit
5 fois la charge mini imposée par la norme DAS).
QE
La marque de qualité certifiée et contrôlée
PV d’attestation de conformité DAS (annexe A, fiche
XIV) QE NFS61-937
Conformité «
électromagnétique». Basse tension
d’alimentation (24 ou 48Vcc).
Résistance et sûreté
Résistance à l’effraction par poussée de 800 kg.
Fiabilité testée à plus de 25 0 000 cycles
d’ouverture/fermeture.
106
La conformité DAS est obtenue à une date
donnée par PV d’essai : le produit répond
à cet instant au cahier des charges de la norme
NF S61-937.
La marque de qualité
QE est une démarche
volontaire d’ ABLOY pour garantir au marché
la qualité et son suivi dans le temps : contrôles
et essais annuels par organismes indépendants
(fiabilité, durabilité, endurance, …).
FAM4 SF1 0210.qxd
6/10/06
11:17
Page 107
Utilisation et Confort
Voyant d’état de porte.
Compact et discret : dimensions réduites.
Large choix de finitions, inox, blanc ou alu. Couleurs
RAL sur demande.
Libre choix de l’installation : verticale ou horizontale.
Pas d’emprise sur la largeur de passage utile
(installation en haut de porte à 2,00 m mini).
Pas de main : pose indifférenciée sur porte droite ou
gauche.
Nombreux kits et accessoires de pose (voir pages
«accessoires»).
VOYANT D’ÉTAT DE LA PORTE
Un voyant est installé sur la face avant de
VE1000, il permet un contrôle visuel à distance
de l’état de la porte :
- Voyant rouge : porte fermée et verrouillée
- Voyant éteint : porte déverrouillée.
Pour l’usager, le gardien de nuit ou encore
l’exploitant, ce dispositif permet un contrôle visuel
simple et rapide.
Cahier technique page 250
107
FAM4 SF1 0210.qxd
6/10/06
11:21
Page 108
VE1000 ET VENTOUSES
VENTOUSES SECURITRON
EN APPLIQUE
VERROUILLAGES ÉLECTROMAGNÉTIQUES RÉSISTANTS : 275 À 820 kg
Fonctionnalités
Principe de fonctionnement
Le fonctionnement est à sécurité positive, le
verrouillage se fait par émission de courant.
Par rupture de tension, et du fait de l’absence totale de
rémanence, le déverrouillage est immédiat et sûr.
Fonctionnement dans le sens
des sorties
Fonctionnement dans le sens
des entrées
La sortie s’opère par rupture d’alimentation.
Le déverrouillage est obtenu après identification
(badge, clavier, …).
Toutes versions (DAS ou non) : après autorisation du
contrôle d’accès (validation par badge, clavier,
biométrie, …) ou par simple bouton poussoir.
En cas d’incendie ou d’urgence, versions DAS
uniquement :
- par déclenchement manuel type bris de glace ou
déclencheur TIS (Art C046 règlement ERP)
- par l’UGCIS (Unité de Gestion Centralisée des Issues
de Secours)
- par déverrouillage général déclenché par la Détection
Incendie du Bâtiment.
108
FAM4 SF1 0210.qxd
6/10/06
11:22
Page 109
Très faciles d’installation, les VENTOUSES SECURITRON EN APPLIQUE sont
particulièrement recommandées pour l’équipement des portes existantes.
Que ce soit en montage de face ou sous linteau, la mise en sécurité se fait aisément
en un minimum de temps.
Les VENTOUSES SECURITRON EN APPLIQUE se retrouvent dans tous les sites
où il est demandé de verrouiller simplement et rapidement toutes portes extérieures
ou intérieures, grilles, portails, agro-alimentaire, laboratoires, sites maritimes et aéroportuaires, …
Disponibles en version DAS, ces solutions sont admises par les textes réglementaires pour
verrouiller les issues de secours en ERP (voir pages “normes”), seules ou en complément d’une
fermeture anti-panique mécanique.
Performances
Des performances spécifiques
par version
Les qualités de toute la gamme
VENTOUSE SECURITRON
Versions
Rémanence nulle.
.
Versions à détection SENSTAT (voir pages principales
VE1000 ET VENTOUSES).
Résistance en poussée : de 275 kg à 820 kg.
Très faible consommation : de 3W à 4,2W.
Consommation électrique très faible.
Absence d’échauffement.
Garantie à vie.
Électronique noyée non vandalisable - IP 67 étanche.
Finition INOX «316L», inox qualifié pour les usages en
secteur alimentaire.
Nombreux kits de fixation.
Cahier technique page 252
109
FAM4 SF1 0210.qxd
6/10/06
11:22
Page 110
VE1000 ET VENTOUSES
VENTOUSES SECURITRON
À ENCASTRER
LE VERROUILLAGE ÉLECTROMAGNÉTIQUE DISCRET
Fonctionnalités
Principe de fonctionnement
Le fonctionnement est à sécurité positive,
le verrouillage se fait par émission de courant.
Par rupture de tension, et du fait d’absence totale de
rémanence, le déverrouillage est immédiat et sûr.
Fonctionnement dans le sens
des sorties
La sortie s’opère par rupture d’alimentation.
Toutes versions (DAS ou non) : après autorisation du
contrôle d’accès (validation par badge, clavier,
biométrie, …) ou par simple bouton poussoir.
En cas d’incendie ou d’urgence, versions DAS
uniquement :
- par déclenchement manuel type bris de glace ou
déclencheur TIS (Art C046 règlement ERP)
110
- par l’UGCIS (Unité de Gestion Centralisée des Issues
de Secours)
- par déverrouillage général déclenché par la Détection
Incendie du Bâtiment.
Fonctionnement dans le sens
des entrées
Le déverrouillage est obtenu après autorisation du
système de contrôle d’accès
FAM4 SF1 0210.qxd
6/10/06
11:22
Page 111
Ces VENTOUSES SECURITRON à encastrer dans le bâti sont très discrètes.
Elles sont recommandées pour équiper des sites où l’aspect visuel est important.
Robustes, fiables et sans entretien, compatibles avec tout système de contrôle d’accès, les
VENTOUSES SECURITRON sont installées dans tous les sites où il s’agit de verrouiller
simplement et rapidement toutes les portes battantes, extérieures ou intérieures, grilles, portails …
En version DAS, ces dispositifs permettront de verrouiller les issues de secours en ERP,
conformément aux obligations réglementaires (voir pages «normes»).
Performances
Des performances spécifiques
par version
Versions
pour les issues de secours en ERP.
Versions à détection SENSTAT (voir pages principales
VE1000 et ventouses).
Encastrée dans le bâti, donc invisible porte fermée,
la ventouse n’est plus exposée au vandalisme.
Résistance en poussée : 275 kg.
Très faible consommation : de 3W à 4,2W.
Les qualités de toute la gamme
VENTOUSE SECURITRON
Rémanence nulle.
Consommation électrique très faible.
Absence d’échauffement.
Garantie à vie.
Électronique noyée non vandalisable - IP 67 étanche.
Finition INOX «316L», inox qualifié pour les usages en
secteur alimentaire.
Nombreux kits de fixation.
Cahier technique page 254
111
FAM4 SF1 0210.qxd
6/10/06
11:22
Page 112
VE1000 ET VENTOUSES
VENTOUSES SECURITRON
À CISAILLEMENT
LA SOLUTION ELECTROMAGNÉTIQUE POUR PORTES VA-ET-VIENT
Fonctionnalités
Principe de fonctionnement
Le fonctionnement est à sécurité positive, le
verrouillage se fait par émission de courant.
Par rupture de tension, et du fait de l’absence totale de
rémanence, le déverrouillage est immédiat et sûr.
Fonctionnement dans le sens
des sorties
La sortie s’effectue par rupture de courant.
Toutes versions (DAS ou non) : après autorisation du
contrôle d’accès ou par simple bouton poussoir.
En cas d’incendie ou d’urgence, versions DAS
uniquement :
- par déclenchement manuel type bris de glace ou
déclencheur TIS (Art C046 règlement ERP)
112
- par l’UGCIS (Unité de Gestion Centralisée des Issues
de Secours)
- par déverrouillage général déclenché par la Détection
Incendie du Bâtiment.
Fonctionnement dans le sens
des entrées
Le déverrouillage est obtenu après identification auprès
du contrôle d’accès (clavier, badge, biométrie …).
FAM4 SF1 0210.qxd
6/10/06
11:22
Page 113
Pour les portes va-et-vient ou coulissantes, la gamme VENTOUSES SECURITRON
à CISAILLEMENT offre des solutions de verrouillage à la fois robustes, fiables et de haute
résistance à la poussée.
Référence du verrouillage sécurisé pour l’équipement de portes va-et-vient ou coulissantes,
cette série s’utilise aussi pour les portes extérieures ou intérieures, grilles, portails …
Les versions DAS de ces dispositifs sont admises en ERP pour le verrouillage des portes
d’issues de secours équipées d’un pivot de sol.
Performances
Des performances spécifiques
par version
Auto-alignement de la ventouse et de la contre-plaque :
indexation par inserts ovoïdes.
Versions à détection SENSTAT (voir pages principales
VE1000 et ventouses).
Versions
.
Déverrouillage sous charge jusqu’à 455 Kg (la forme
ovoïde des inserts d’auto-alignement permet un
déverrouillage même en cas de pression élevée
appliquée sur la porte).
Résistance en poussée : 260 kg et 455 kg.
Très faible consommation : de 3W à 4,2W.
Adaptabilité de pose : installation verticale ou horizontale.
AUTO ALIGNEMENT
Les portes va-et-vient présentent souvent un
défaut d’alignement du vantail et du bâti.
Les pivots de sol indexés requis pour améliorer
cette dérive sont toutefois insuffisants dans la
pratique pour aligner la ventouse avec sa contreplaque.
Les ventouses à cisaillement Securitron sont
dotées d’un système mécanique exclusif d’autoalignement.
2 inserts ovoïdes, implantés à chaque extrémité
de la contre-plaque, viennent s’engager dans les
2 trous borgnes correspondants dans la
ventouse.
Kit de pose en applique.
Les qualités de toute la gamme
VENTOUSE SECURITRON
Rémanence nulle.
Consommation électrique très faible.
Absence d’échauffement.
Garantie à vie.
Électronique noyée non vandalisable - IP 67 étanche.
Finition INOX «316L», inox qualifié pour les usages en
secteur alimentaire.
Nombreux kits de fixation.
Cahier technique page 256
113
FAM4 SF1 0210.qxd
6/10/06
11:22
Page 114
VE1000 ET VENTOUSES
ACCESSOIRES VE1000
ET VENTOUSES
VERSIONS
DÉCLENCHEUR MANUEL AUTONOME
• Dispositif autonome de déverrouillage manuel d’urgence pour issues de secours
contrôlées par DAS. Compatible avec le contrôle d’accès et la détection incendie.
- Sortie par «coup de poing».
- Temporisation de sortie réglable.
- Alarme sonore (déverrouillage d’urgence ou effraction).
- Signalisation locale (leds) et report à distance des états électriques : DAS, alarme, …
- Gestion par cylindre :
- sortie temporisée ou permanente
- arrêt de l’alarme.
- Kit pour pose semi-encastrée.
- Possibilité de gérer 2 DAS (ex : porte double vantail).
- Module secondaire déporté pour porte va-et-vient.
BOÎTIER BRIS DE GLACE
• Dispositif de commande manuelle de déverrouillage d’urgence pour issues de
secours contrôlées par des dispositifs de verrouillage DAS.
VE1000
ÉQUERRE ET CAPOT
• Pour montage en applique sur le dormant (porte affleurante).
• Platine de fixation pour fixation VE1000 sous traverse
(largeur de 9 à 30 mm).
• Kit de fixation traversante pour gâche
Gâche
AUTRES ACCESSOIRES
• Alimentations, passe câble, …(voir page 230).
• Autres : nous consulter.
114
Platine
FAM4 SF1 0210.qxd
6/10/06
11:22
Page 115
VENTOUSES SECURITRON
MINI VENTOUSES
• Mini ventouse pour casiers, coffrets
techniques, petits rangements, …
• Mini verrou à émission pour casiers,
coffrets techniques, petits rangements, …
KITS DE POSE
• Nombreux kits et équerres de pose pour toutes les configurations de pose. Se reporter au cahier technique.
BOUTONS POUSSOIRS
• Impulsion : sortie (exit) avec ou sans led, handicap, bouton inox
• Temporisé 30s : exit
AUTRES ACCESSOIRES
• Alimentations, passe câble, …(voir page 130)
• Autres : nous consulter
Cahier technique page 258
115
