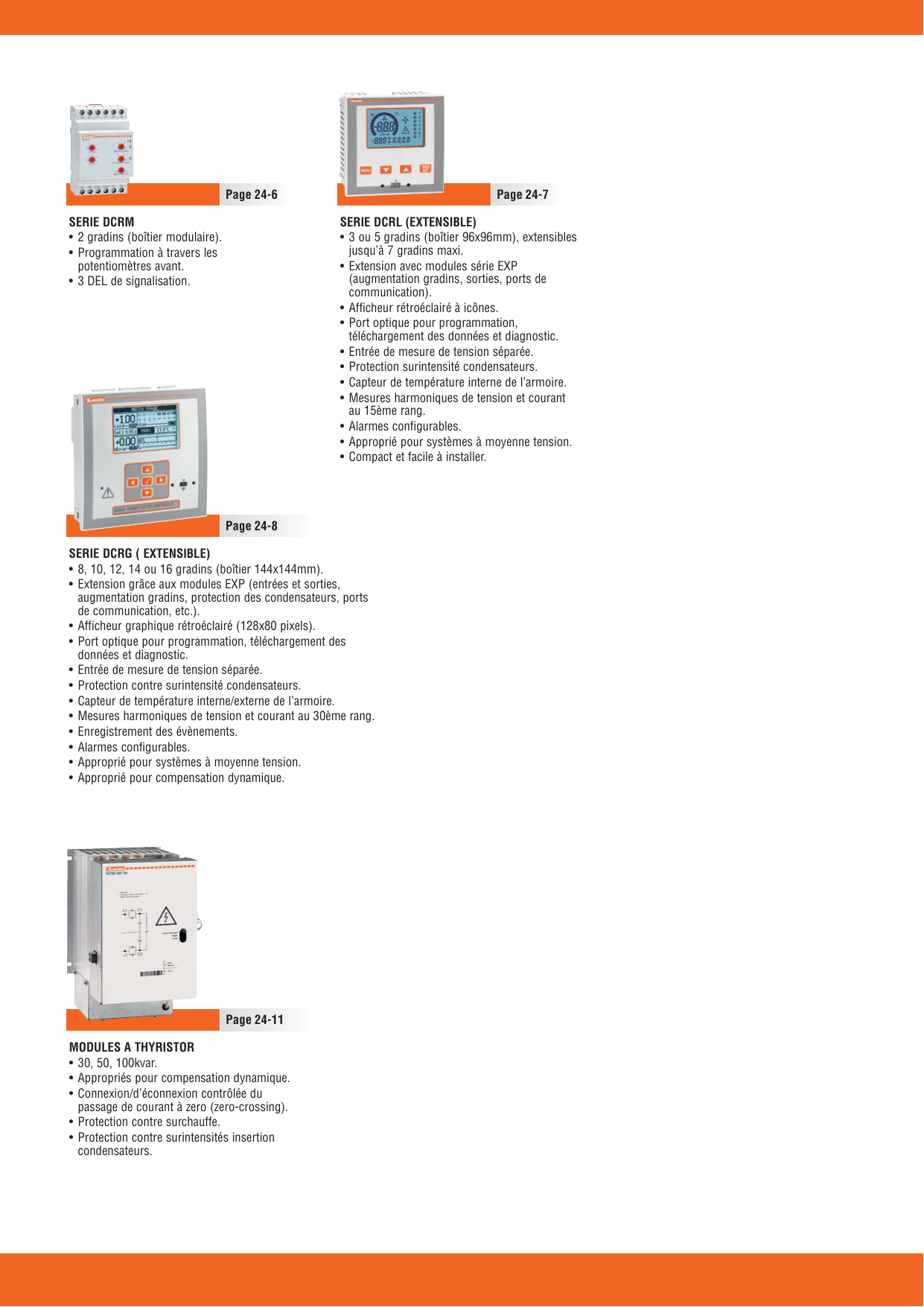

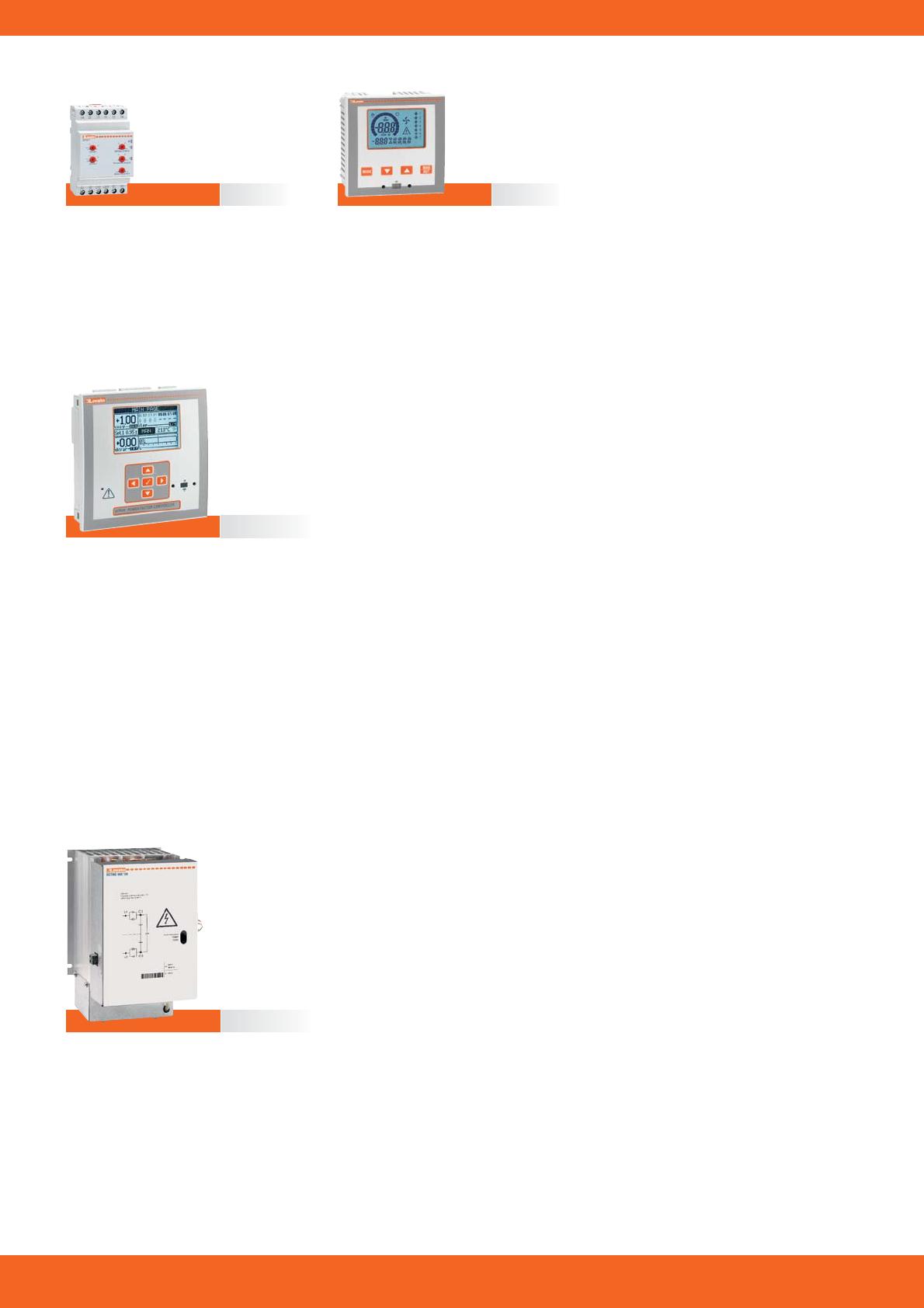

SERIE DCRM
• 2 gradins (boîtier modulaire).
• Programmation à travers les
potentiomètres avant.
• 3 DEL de signalisation.
Page 24-6
SERIE DCRG ( EXTENSIBLE)
• 8, 10, 12, 14 ou 16 gradins (boîtier 144x144mm).
• Extension grâce aux modules EXP (entrées et sorties,
augmentation gradins, protection des condensateurs, ports
de communication, etc.).
• Afficheur graphique rétroéclairé (128x80 pixels).
• Port optique pour programmation, téléchargement des
données et diagnostic.
• Entrée de mesure de tension séparée.
• Protection contre surintensité condensateurs.
• Capteur de température interne/externe de l’armoire.
• Mesures harmoniques de tension et courant au 30ème rang.
• Enregistrement des évènements.
• Alarmes configurables.
• Approprié pour systèmes à moyenne tension.
• Approprié pour compensation dynamique.
Page 24-8
MODULES A THYRISTOR
• 30, 50, 100kvar.
• Appropriés pour compensation dynamique.
• Connexion/d’éconnexion contrôlée du
passage de courant à zero (zero-crossing).
• Protection contre surchauffe.
• Protection contre surintensités insertion
condensateurs.
Page 24-11
SERIE DCRL (EXTENSIBLE)
• 3 ou 5 gradins (boîtier 96x96mm), extensibles
jusqu’à 7 gradins maxi.
• Extension avec modules série EXP
(augmentation gradins, sorties, ports de
communication).
• Afficheur rétroéclairé à icônes.
• Port optique pour programmation,
téléchargement des données et diagnostic.
• Entrée de mesure de tension séparée.
• Protection surintensité condensateurs.
• Capteur de température interne de l’armoire.
• Mesures harmoniques de tension et courant
au 15ème rang.
• Alarmes configurables.
• Approprié pour systèmes à moyenne tension.
• Compact et facile à installer.
Page 24-7

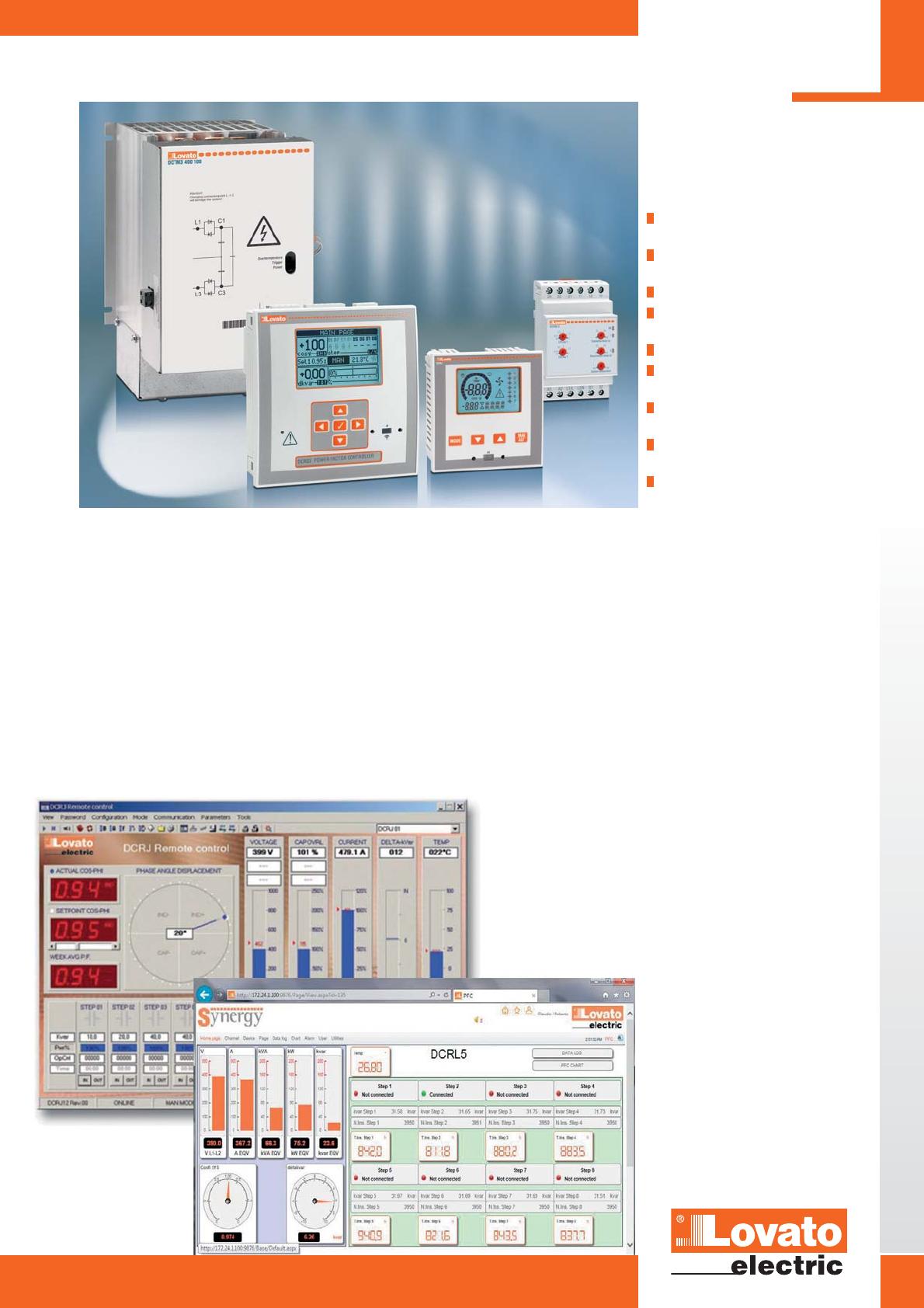

Commande et gestion à
microprocesseur.
Mesure en valeur efficace vraie
(TRMS).
Réglage automatique intelligent.
Versions à 2, 3, 5, 7, 8, 12, 14 et 16
gradins.
Versions à sorties statiques.
Utilisation dans des systèmes de
cogénération et moyenne tension.
Interfaces de communication USB,
série, Ethernet.
Protocoles de communication
Modbus-RTU et ASCII.
Modules à thyristor pour
compensation dynamique.
CHAP.-PAGE
Relais de contrôle du courant réactif
Série DCRM ...................................................................................................................................................................... 24 - 6
Régulateurs varmétriques automatiques
Série DCRL ...................................................................................................................................................................... 24 - 7
Série DCRG ...................................................................................................................................................................... 24 - 8
Logiciel et accessoires ..................................................................................................................................................... 24 - 9
Dispositifs de communication ......................................................................................................................................... 24 - 10
Modules à thyristor ........................................................................................................ 24 - 11
Dimensions ................................................................................................................. 24 - 12
Schémas électriques ...................................................................................................... 24 - 13
Caractéristiques techniques ............................................................................................. 24 - 16
REGULATEURS VARMETRIQUES ET MODULES A THYRISTOR
24
G
ESTION D
’E
NERGIE

24
24-2

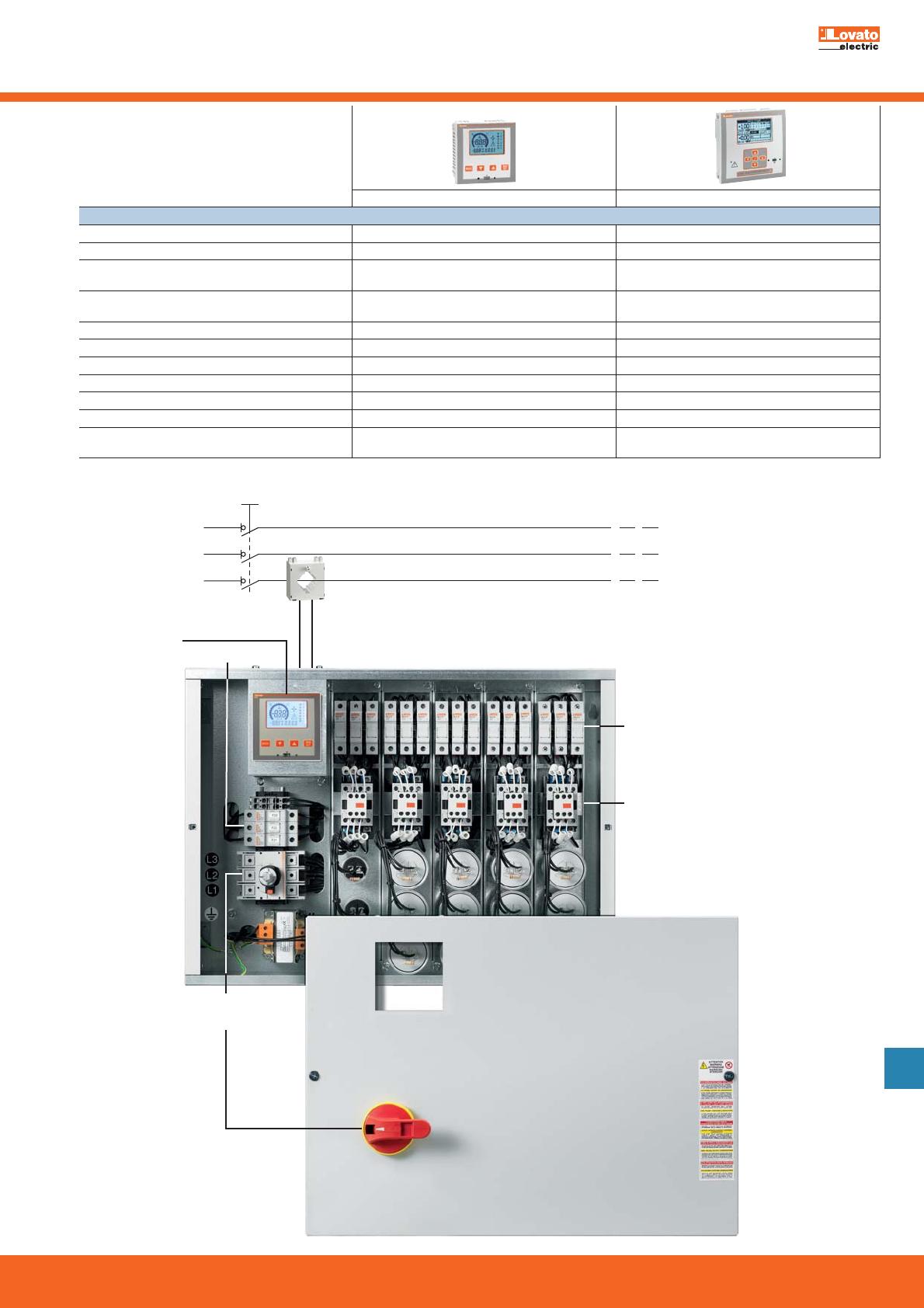

Régulateurs varmétriques et modules à thyristor
DCRL DCRG
Gradins DCRL3 : 3 (5 avec EXP10 06) 8
DCRL5 : 5 (7 avec EXP10 06) (10, 12, 14, 16 avec EXP...)
AVANT / BOÎTIER
Afficheur ACL rétroéclairé à icônes ACL rétroéclairé graphique 128x80 pixels
Langues 610
(seulement texte coulissant des codes alarmes) italien, anglais, espagnol, français,
italien, anglais, espagnol, français, allemand, tchèque, polonais, russe,
allemand, portugais portugais et 1 personnalisable
Dimensions 96x96mm/3,8x3,8” 144x144mm/5,7x5,7”
Degré de protection IP54 IP65
Extensible avec modules EXP... 
CONTRÔLE / FONCTIONS
Identification automatique du sens du courant 
Fonctionnement sur 4 quadrants 
Architecture maître/esclave 
Entrée séparée pour l’alimentation auxiliaire 
Contrôle de tension triphasée 
Entrées de courant 1 (par TI /5A ou /1A) 3 (par TI /5A ou /1A)
Utilisation de compensation dynamique (FAST)  avec EXP10 01 (8 gradins)
Utilisation en moyenne tension 
Compensation séparée par phase 
Connexion entre phase-neutre sur système triphasé
Entrée programmable comme fonction ou  avec EXP10 04
capteur de température externe
Interface de communication USB  avec EXP10 10  avec EXP10 10
Interface de communication RS232  avec EXP10 11  avec EXP10 11
Interface de communication RS485 isolée  avec EXP10 12  avec EXP10 12
Interface de communication ETHERNET, fonction serveur Web  avec EXP10 13
Port de communication optique USB à l’avant  avec CX 01  avec CX 01
Port de communication optique wi-fi à l’avant  avec CX 02  avec CX 02
Programmation rapide du transformateur d’intensité 
Logiciel de configuration et essai automatique du tableau 
Logiciel de commande à distance 
Horodateur avec réserve de charge 
Enregistrements évènements : alarmes, modification réglages, etc. 
MESURES
Tension assignée de mesure 600VAC max 600VAC max
Plage de mesure de tension 50 à 720VAC 50 à 720VAC
Cos- instantané (facteur de déphasage) 
Facteur de puissance - instantané et moyen hebdomadaire 
Tension et courant 
Puissance réactive pour atteindre le point de consigne et total 
Surcharge des condensateurs 
Température du tableau de commande 
Valeur maxi de tension et courant 
Valeur maxi de surcharge des condensateurs 
Valeur maxi de température du tableau 
Valeur maxi de température des condensateurs  avec EXP10 04
Puissance active et apparente 
Analyse harmonique de courant et de tension  jusqu’au rang 15°  jusqu’au rang 31°
Valeur mesurée en vars de chaque gradin 
Nombre de commutations par gradin 
Régulateurs varmétriques
automatiques

24
24-3
Régulateurs varmétriques et modules à thyristor
DCRL DCRG
PROTECTIONS
Tension trop élevée et trop faible 
Courant trop élevé et trop faible 
Surcompensation (tous les condensateurs débranchés et 
cossupérieur au point de consigne)
Sous compensation (tous les condensateurs branchés et 
cosinférieur au point de consigne)
Surcharge condensateurs 
Surcharge condensateurs sur les 3 phases 
Surchauffe 
Micro-coupures du réseau 
Défaillance d’une batterie de condensateurs 
Dépassement niveau maxi distorsion harmonique de courant 
Programmation propriété des alarmes 
(activation, retard déclenchement, excitation relais, etc.)
Régulateurs varmétriques
automatiques
Interrupteurs-
sectionneurs
Contacteurs
Porte-fusibles
Porte-fusibles
Régulateurs
varmétriques
automatiques
Transformateurs d’intensité
L1
L2
L3

24-4
Régulateurs varmétriques et modules à thyristor

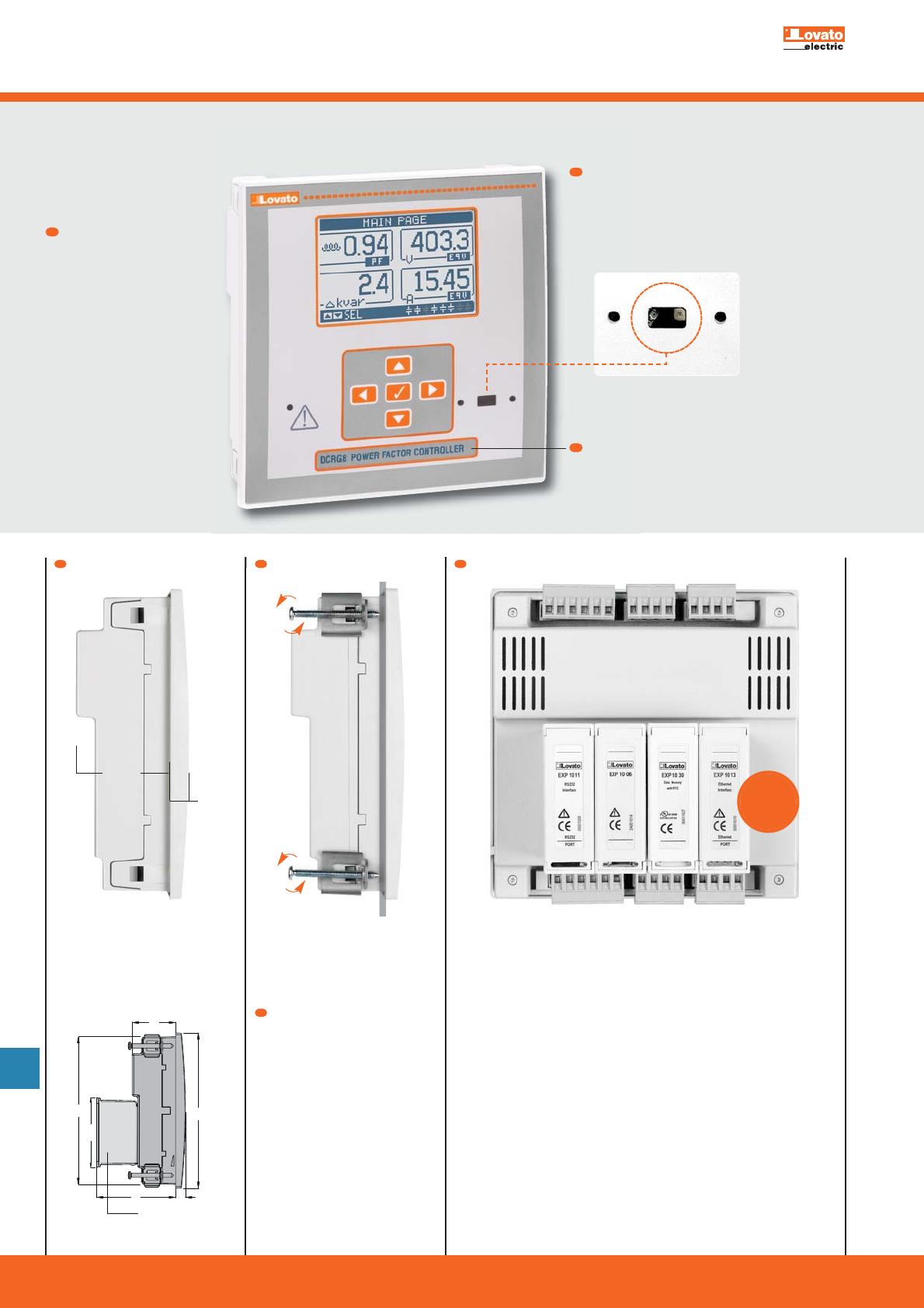

Série DCRG
DIMENSIONS RÉDUITES
Le profil abaissé et la profondeur
réduite permettent d’installer
facilement le régulateur varmétrique
dans des tableaux très compacts.
EXTENSION
Les fonctions de base du régulateur peuvent être facilement étendues grâce
aux modules d’extension, série EXP :
- sortie à relais pour augmentation de gradins
- sorties statiques isolées (même pour compensation dynamique)
- protection des condensateurs
- entrées et sorties numériques/analogiques
- interface RS232 isolée
- interface RS485 isolée
- interface Ethernet isolée avec fonction serveur Web
- interface Profibus-DP isolée
- modem GPRS/GSM.
SYSTÈME DE FIXATION
Le système de fixation à vis
métalliques garantit une très
bonne tenue, constante au
cours du temps.
DEGRÉ DE PROTECTION ÉLEVÉ
La partie avant de l’appareil et la
garniture ont été concues pour
garantir un degré de protection
IEC IP65.
44mm
9mm
PORT OPTIQUE DE COMMUNICATION
Le port optique présent à l’avant permet (grâce au standard
USB et wi-fi) de communiquer avec un ordinateur, un
smartphone et une tablette pour effectuer les opérations de
programmation, diagnostic et téléchargement des données
sans couper l’alimentation du tableau électrique.
AFFICHEUR
GRAPHIQUE
RÉTROÉCLAIRÉ
128x80 pixels à lisibilité
élevée, luminosité et
contraste réglables.
POSSIBILITE DE PERSONNALISATION
Dans cet espace, l’opérateur peut personnaliser la
description du régulateur, insérer des inscriptions, des
logos, des codes, etc.
144
137
73
9,2
44
64.5
EXP 10...
LA SOLUTION POUR TOUTES LES APPLICATIONS !
MAX
4
