NOTICE D’INSTALLATION
SENSEO DRIVE II
➤ Application
- Variateur de fréquence dédié aux applications de ventilation.
- Variateur de fréquence paramétré d’usine pour les ventilateurs de la gamme France Air.
- Indice de protection IP54, montage mural.
- Commande M/A et consigne sur variateur ou à distance.
➤ Limites d’utilisation
Température : jusqu’à 50 °C sans déclassement.
Humidité relative : jusqu’à 85 %.
Altitude : jusqu’à 1000 m sans déclassement.
➤ Conditions de stockage
Température : - 25 à + 55 °C.
Humidité relative : jusqu’à 95 %.
➤ Limites de fonctionnement
Tension d’alimentation triphasée : 340 à 440 V.
Fréquence : 50 Hz ± 5 %.
1) Choix du calibre du variateur
Alimentation triphasée 400 V – 50 Hz pour alimentation moteur asynchrone triphasé 400 V
Tension Alimentation
Tri 400 V
Gamme
Senseo Drive II
Puissance [kW]
Intensité [A]
0.37
1.3
0.55
1.65
0.75
2.2
1.1
2.8
1.5
4
2.2
5.2
3
7.5
4
8.5
Sélectionner le variateur de fréquence en fonction de la puissance du moteur installé sur le ventilateur.
Nota : Vérifier que l’intensité du moteur du ventilateur ne soit pas supérieure à l’intensité
nominale du variateur Senseo Drive II. Dans ce cas, utiliser un variateur d’un calibre supérieur.
Ne pas surdimensionner le variateur par rapport à la puissance moteur.
NOTICE D’INSTALLATION - NT 1125 B
04/2008
1
senseo-drive.qxd
25/04/08 13:36
Page 2

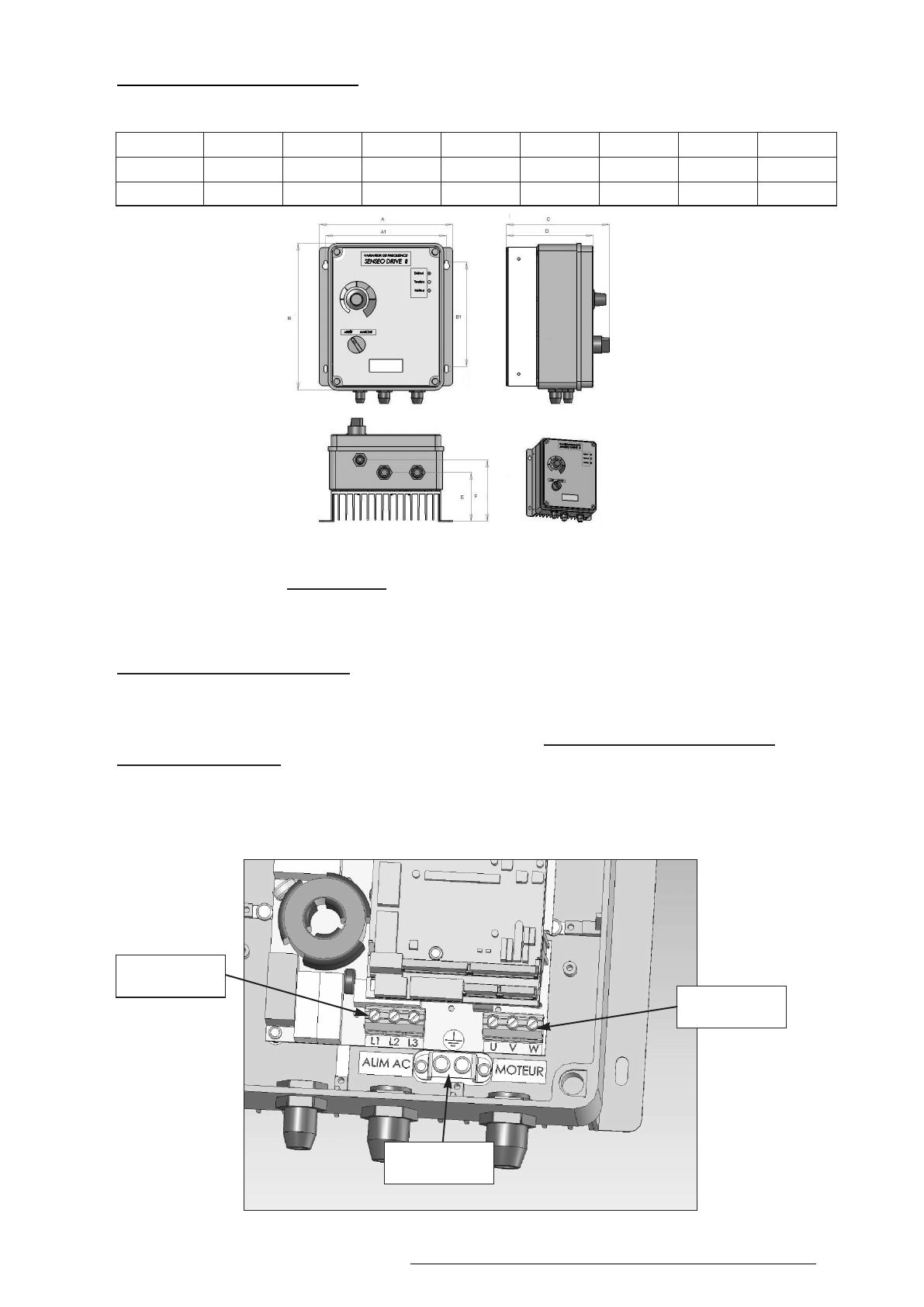

2) Encombrement / montage
2.1 Encombrement
Variateur
A
B
A1
B1
C
D
E
F
Taille 1
231
254
209
181
179
151
85
107
Taille 2
236
316
215
165
236
208
113
144
2.2 Montage
Prévoir un espace de 15 cm autour du produit pour la dissipation thermique.
Monter le variateur verticalement pour assurer des conditions de refroidissement optimales.
Utiliser le kit de fixation fourni avec le produit.
3) Raccordement électrique
Longueur entre moteur et variateur : 30 m maxi
Utiliser des câbles de nature et de section adaptées à la puissance et au mode de pose.
Afin d’éviter l’émission de perturbations électromagnétiques, utiliser du câble blindé entre le
variateur et le moteur.
Raccorder la tresse du câble blindé aux bornes de Terre ( côté moteur et côté variateur).
En cas d’installation d’un disjoncteur différentiel, utiliser un calibre 300 mA courbe D (protection
des travailleurs).
Raccordement
Alimentation
Raccordement
Moteur
Raccordement
Terre
NOTICE D’INSTALLATION - NT 1125 B
04/2008
2
senseo-drive.qxd
25/04/08 13:36
Page 3

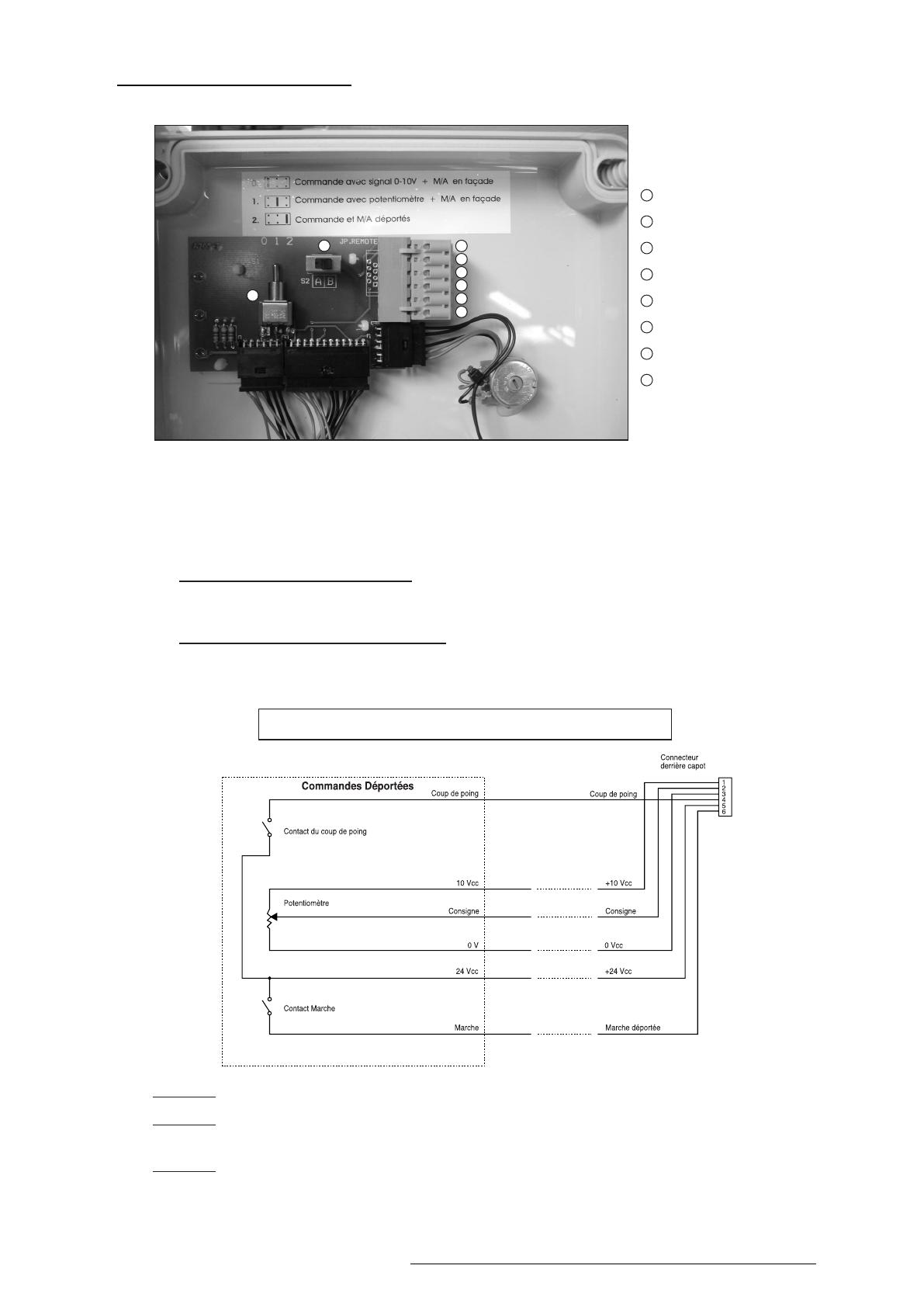

4) Câblage de la commande
4.1 Choix du mode de fonctionnement
2
3
4
5
6
7
8
1
1
Choix du mode de fonctionnement
2
Choix du mode de redémarrage
3
M/A à distance
4
Alimentation + 24 Vcc
5
Entrée coup de poing
6
Commun de l’alimentation + 10 Vcc
7
Signal 0-10 Vcc
8
Alimentation + 10 Vcc
a) Choisir le mode de fonctionnement du variateur
Mode 1 : Consigne avec le potentiomètre + M/A en façade
Mode 0 : Consigne externe (potentiomètre ou signal 0-10V) + M/A en façade
Mode 2 : Consigne externe (potentiomètre ou signal 0-10V) et M/A déporté (N.O)
b) Choisir le type de redémarrage
Redémarrage manuel (position A)
Dans le cas d’une coupure de l’alimentation du variateur, il est nécessaire de renvoyer un signal
M/A au variateur afin que celui-ci redémarre.
Redémarrage automatique (position B)
D’usine, redémarrage automatique.
4.2 Raccordement de la commande
Bornier amovible de 6 bornes pour faciliter le câblage
Mode = 1 : Commande avec potentiomètre et M/A en façade (Pas de câblage spécifique)
Mode = 0 : Consigne externe (potentiomètre ou signal 0-10V) + M/A en façade
Raccordement du " signal 0-10 V " : Bornes 1, 2 et 3 (1 : 10 Vcc, 2 : Signal 0-10 V, 3 : Com)
Mode = 2 : Consigne externe (potentiomètre ou signal 0-10V) et M/A déporté
Raccordement de " signal 0-10 V " : Bornes 1, 2 et 3 (1 : 10 Vcc, 2 : Signal 0-10 V, 3 : Com)

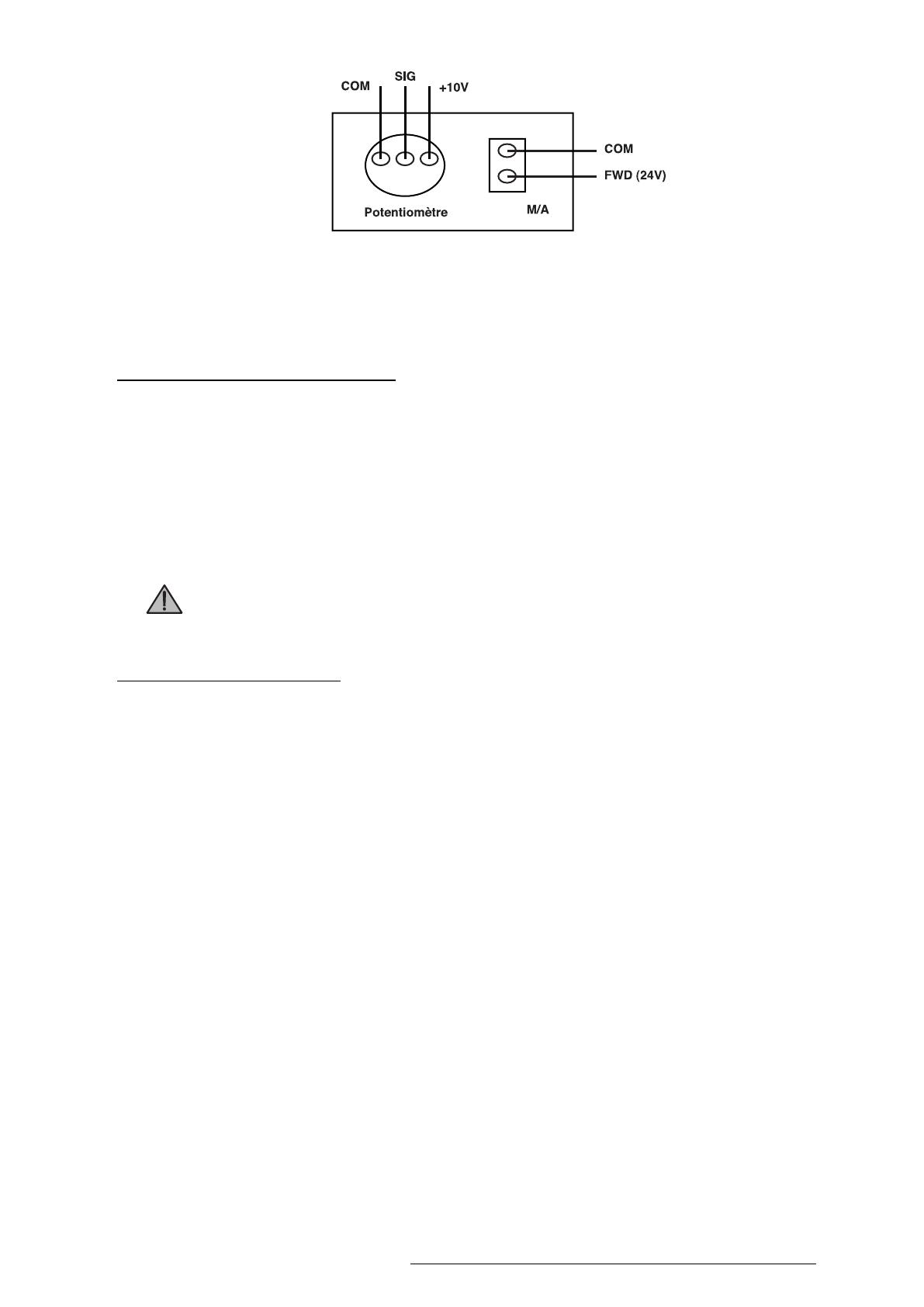

La valeur du potentiomètre déporté doit être de 5 kΩ.
NOTICE D’INSTALLATION - NT 1125 B
04/2008
3
senseo-drive.qxd
25/04/08 13:36
Page 4
Dans le cas où le système fonctionne à l’envers
(ventilateur en vitesse maximale lorsque le potentiomètre est au mini),
il faut permuter les câbles des bornes 1 et 3 de la commande à distance
5) Option : Utilisation en cuisine
➤ Contact de renvoi d’information de marche
(Ce contact peut participer à l’asservissement d’une électrovanne gaz)
Le contact N.O se raccorde entre les bornes B1 et B2.
- Tension AC max admissible : 230 Vac 0.2 A
- Tension CC max admissible : 30 Vcc 1 A
➤ Raccordement du boîtier coup de poing / ou bris de glace
L’élément de sécurité se raccorde entre les bornes 4 et 5.
: Contact sec N.O.
6) Mise en fonctionnement
Le câblage du variateur doit être fait dans les règles de l’art par un installateur.
➤ Avant toute mise en fonctionnement de l’appareil, il est impératif de :
- Vérifier l’alimentation réseau : 3x400 V
- Vérifier le calibre du ventilateur par rapport à la puissance variateur
- Vérifier les protections et organes de coupure électrique dédiés au variateur
- Vérifier le câblage de l’alimentation sur les bornes " Alim AC "
- Vérifier le câblage de la sortie moteur sur les bornes " Moteur "
- Vérifier le mode de fonctionnement en fonction de votre application :
• 1 = référence de vitesse par le potentiomètre et M/A en façade
• 0 = référence de vitesse par signal 0-10 V déporté et M/A en façade
• 2 = référence de vitesse par signal 0-10 V et M/A déportés
- Vérifier que le câblage commande est adéquat
➤ Après vérification du câblage de l’alimentation variateur et moteur, mettre
sous tension :
- La led JAUNE, présence tension doit s’allumer
- Donner un BREF ordre de marche et vérifier le sens de rotation du ventilateur
(identique à celui annoncé sur le caisson)
- Si le moteur tourne en sens opposé, permuter 2 phases au niveau de la sortie " moteur "
- Une fois le sens fixé, donner un ordre de marche, la led " VERTE " doit s’allumer.
NOTICE D’INSTALLATION - NT 1125 B
04/2008
4
senseo-drive.qxd
25/04/08 13:36
Page 5
7) LEDS d’affichage
Le variateur indique son état de fonctionnement par 3 leds :
- led JAUNE : présence tension
- led VERTE : moteur en fonctionnement
- led ROUGE : alarme variateur
La led ROUGE permet de diagnostiquer l’alarme variateur en fonction de la cadence de son
scintillement. La séquence de clignotement est programmée de la manière suivante :
- affichage fixe pendant 2 secondes
- puis nombre de clignotements équivalent au numéro de l’alarme
Le tableau ci-dessous indique la signification des alarmes et l’action correctrice possible :
Code
erreur
Nbre
de
flash
Défaut
Origine
Remède
2
1
Sur Intensité
Surcharge variateur
Vérifier les puissances var et moteur
Vérifier le moteur (et la terre)
3
2
Sur tension
Sur tension moteur
Ne pas baisser la consigne
sur potentiomètre trop vite
4
3
Sous Tension
Tension réseau trop faible
Creux de tension ou micro coupure
Vérifier la tension d’alimentation
5
4
Température
Température des transistors trop haute
S’assurer de la bonne circulation d’air
Contrôler le courant de sortie
6
5
Surcharge
variateur
Surcharge variateur en courant
Vérifier calibre entre moteur et variateur
7
6
Surcharge
moteur
Protection thermique moteur
Vérifier le moteur
Vérifier l’adéquation du moteur
à l’utilisation
10
7
Manque phase
Manque une phase à l’entrée
Vérifier la tension d’alimentation
Vérifier les serrages des bornes
17
8
Température
Température du radiateur trop importante
S’assurer de la bonne circulation d’air
Vérifier les puissances var et moteur
18
9
Court-circuit
Court-circuit à la sortie variateur
(Phase / Phase ou Phase / Terre)
Vérifier les isolements moteur
Vérifier le câble de raccordement
moteur
19
10
Température
Température interne du coffret
trop importante
S’assurer de la bonne circulation d’air
21
11
Température
Capture de température interne
HS
A changer
25
Perte de phase
ou
perte de charge
25
Perte phase / charge
sortie variateur
S’assurer que le moteur n’est pas en court circuit
S’assurer que les phases sont correctement
raccordées
S’assurer du calibrage du variateur
par rapport au moteur
Si le défaut persiste, veuillez contacter notre service technique au 0.820.820.626
NOTICE D’INSTALLATION - NT 1125 B
04/2008
5
senseo-drive.qxd
25/04/08 13:36
Page 6
PACK RT-Contrôl
Raccordement Sonde C02 / Sonde Hygro
Raccordement Sonde Présence
Variateur utilisé en mode 1 si M/A en façade
ou en mode 2 si le M/A est déporté.
Le câblage de la sonde est identique pour ces
deux configurations.
Vérifier que le shunt représenté sur le schéma soit
absent, dans le cas contraire, le supprimer.
Senseo Drive II piloté par la sonde
du pack RT Contrôl
Senseo Drive II piloté par
le détecteur de présence du pack RT Contrôl
mono
230 V
24 V
prévoir
transformateur
230/24V
Plusieurs Senseo Drive II
pilotés par la sonde du pack RT Contrôl
Plusieurs Senseo Drive II pilotés par
le détecteur de présence du pack RT Contrôl
mono
230 V
24 V
prévoir
transformateur
230/24V
