Diagnostic et plans éclairage public

SARGE SUR BRAYE
41235
INVENTAIRE DIAGNOSTIC DES
INSTALLATIONS D’ECLAIRAGE PUBLIC
JUILLET 2016
SOMMAIRE
• INVENTAIRE DES INSTALLATIONS D’ECLAIRAGE PUBLIC
L’ensemble des installations d’éclairage public ont été relevées par GPS doublé d’une base de
données (Excel et Access).
Le GPS permet de bénéficier d’un positionnement géo-référencé de vos installations et de les
positionner sur une cartographie.
• ANALYSE et DIAGNOSTIC TECHNIQUE ENERGETIQUE ET FINANCIER
Reprise de toutes les données terrain et celles fournies par la commune pour dresser le bilan
quantitatif, qualitatif et financier de votre éclairage.
• ACTIONS A MENER et APPROCHE FINANCIERE
Valorisation sur plusieurs années des travaux à mettre en œuvre et incidences sur les économies
d’énergie selon les orientations de la commune.
SARGE SUR BRAYE
INVENTAIRE DES
INSTALLATIONS

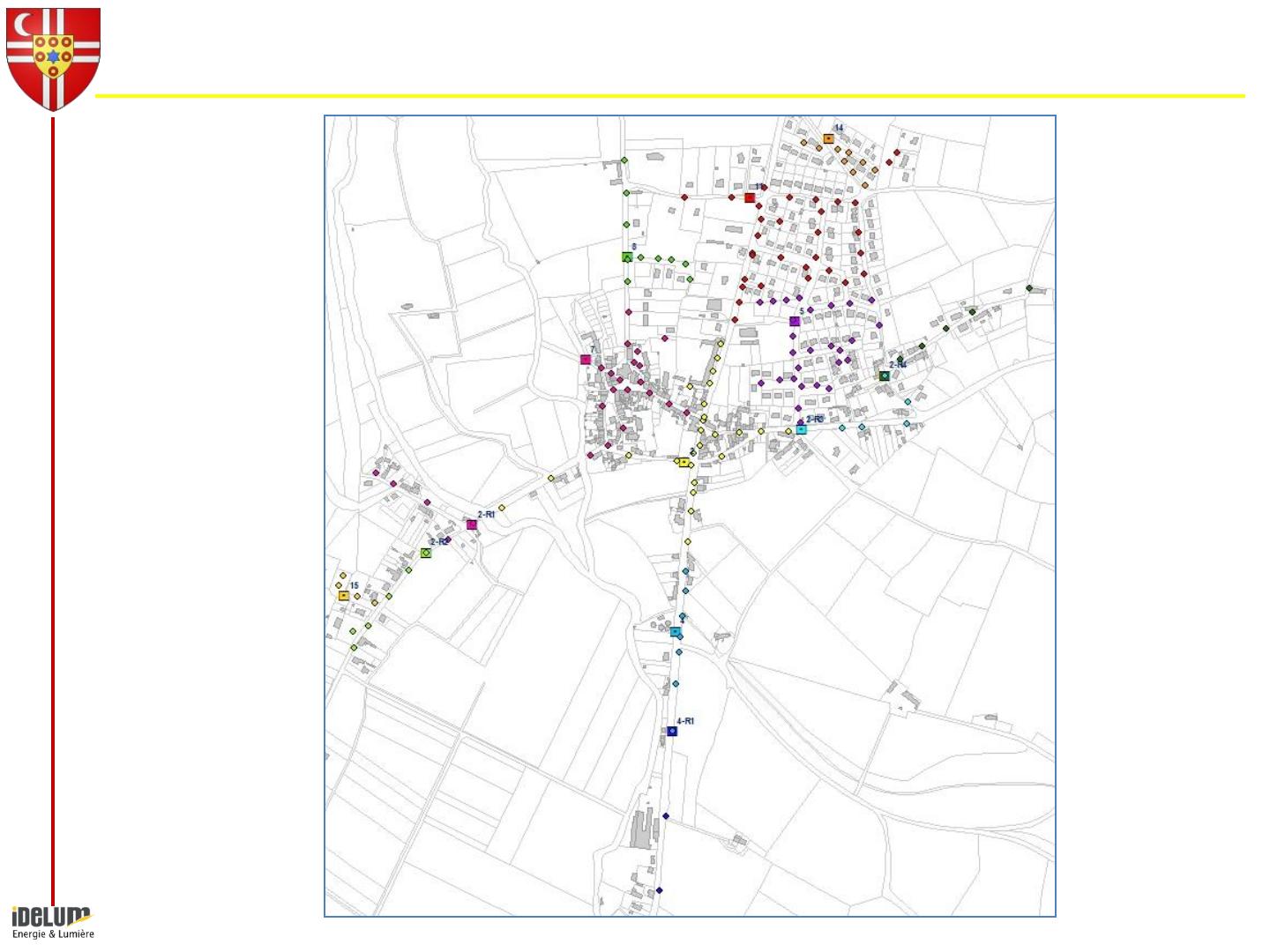

IMPLANTATION GENERALE-CENTRE
IMPLANTATION GENERALE-LIEU DIT
MONTPLAISIR
LE GRAVIER
LES RESEAUX
La distribution électrique est faite de la façon suivante :
Ci-après, le graphique rappelle le pourcentage par type de réseau d’alimentation :
42%
1%
3%
35%
19%
AERIEN NU
AERIEN TORSADE
FACADE
REMONTEE AERO-SOUTER
SOUTERRAIN
IMPLANTATION RESEAUX - CENTRE
Légende
XY'LUMS_CHOUE$'_2
<toutes les autres valeurs>
NAT_RES
AERIEN NU
AERIEN TORSADE
FACADE
REMONTEE AERO-SOUTER
SOUTERRAIN
Légende
IMPLANTATION RESEAUX – LIEU DIT
XY'LUMS_CHOUE$'_2
<toutes les autres valeurs>
NAT_RES
AERIEN NU
AERIEN TORSADE
FACADE
REMONTEE AERO-SOUTER
SOUTERRAIN
MONTPLAISIR
LE GRAVIER
LES ARMOIRES DE COMMANDES
15 armoires de commandes alimentent le parc éclairage public. Elles sont constituées en
particulier des éléments suivants :
Les 15 armoires de commandes ont une enveloppe de nature PVC.
LES ARMOIRES DE COMMANDES
15 armoires de commandes alimentent le parc éclairage public. Elles sont constituées en
particulier des éléments suivants :
Inter-frontière
Toutes les armoires sont équipées
d’une protection générale
« interfrontiere ».
Micro Rex
Toutes les armoires sont équipées
« d’horloge + cellule ».
Theben sul 188
LES SUPPORTS D’ECLAIRAGE
165 supports dont la répartition par type est la suivante :
LES HAUTEURS DE FEU
166 luminaires dont la moyenne des hauteurs de feu sur la commune est de 7,7 m .
Le pourcentage par hauteur de feu est le suivant :
HAUTEUR
(nombre)
NOMBRE
de 0 à 4
4à7
7 à 10
10 et plus
TOTAL
24
8
122
12
166
INFORMATION : Les hauteurs inférieures à 7 mètres sont plutôt destinées à de l’éclairage
résidentiel, d’ambiance (centre ville, commerces) et à des voies de largeur moyenne. Au dessus
de cette hauteur, les voies sont plus larges ou leurs fonctionnalités sont plus routières. Les
hauteurs de feu peuvent également dépendre de l’utilisation des poteaux béton où les
luminaires sont souvent installés à 8 mètres quelque soit le rôle de l’espace (lotissement, centre
ville, promenade…)
LES LUMINAIRES
166 luminaires répartis en 16 modèles différents :
70,4 % du parc est représenté
par ces 4 modèles de
luminaire.
Les luminaires en rouge sont les plus vétustes.
INFORMATION : on peut éclairer une commune avec trois à quatre modèles différents (hors
aménagements spécifiques tels que mise en valeur, scénographie, espaces sportifs)
QUELQUES LUMINAIRES
Modèles de luminaires différents sur l’ensemble du parc :
CLIP
TYPE LCH
MALAGA
REJ
ARIANE
Fonctionnel
ONYX
MARINA
CIVIC
VM 1/2
Ambiance
AURIS
Style
LAMPAROLUX
Balisage
RIVOLI
Boule
ELIPTEC
LES SOURCES LUMINEUSES
166 sources lumineuses :
INFORMATION : Les lampes de type BALLONS FLUOS ne sont plus fabriqués depuis avril 2015 – d’où
une réflexion quant au renouvellement des luminaires équipés de ce type de lampes .
Aussi, concernant l’efficacité lumineuse : Exemple : une SHP 100 w transmet 10 000 lumens
une BF 125 w transmet 6 700 lumens
Une lampe BF, c’est : 1/4 de consommation en plus pour 40 % d’éclairage en moins.
IMPLANTATION DES TYPES DE SOURCES-CENTRE
Légende
XYLUMS_SARGE$
<toutes les autres valeurs>
TYPE_SOURC
BALLON FLUO
FLUO COMPACTE
IODURE METALLIQUE
SODIUM HTE PRESSION
TUBE FLUO
XYLUMS_SARGE$
IMPLANTATION
DES TYPES DE SOURCES-LIEU DIT
<toutes les autres valeurs>
TYPE_SOURC
BALLON FLUO
FLUO COMPACTE
IODURE METALLIQUE
SODIUM HTE PRESSION
TUBE FLUO
MONTPLAISIR
LE GRAVIER
PUISSANCES
N°ARMOIRE
ADRESSE
2
2-R1
2-R2
2-R3
2-R4
4
4-R1
5
7
8
11
12
13
14
15
CENTENAIRES RUE DES
GARE AVENUE DE LA
GARE AVENUE DE LA
HAUT BOURG RUE DU
ROSTANG RUE
PASQUIER CAMILLE RUE
PASQUIER CAMILLE RUE
GENERAL DE GAULLE AVENUE
ABBAYE RUE DE L'
CIMETIERE RUE
PAVILLON CHEMIN DU
MONTPLAISIR
LE GRAVIER
EGUILLE LOTISSEMENT
RUCHES ALLEE DES
TOTAUX
SOUSCRITE
3 200
700
800
700
500
500
300
2 300
3 000
400
3 500
500
400
1 800
0
18 600
APPELEE
3 343
536
949
446
740
1 208
288
2 974
2 096
1 236
3 830
776
575
1 035
690
20 721
PUISSANCE EN WATTS
OBSERVATION
MESUREE CHRONOCOMPTEE CALCULEE APPARENTE
3 752
3 913
3 794
4 463
436
436
436
523
1 lampe HS
570
643
556
722
2 lampes HS
428
436
434
447
608
626
619
860
1 107
1 125
1 138
1 250
319
313
319
462
2 903
3 000
2 991
3 519
1 lampe HS
2 096
2 096
2 096
2 515
2 lampes HS
1 221
1 271
1 257
1 360
3 717
3 913
3 792
4 310
485
369
536
570
1 lampe clignote
538
533
545
737
976
1 020
1 056
1 067
715
741
741
764
19 871
20 436
20 312
23 569
En rouge des informations estimatives, impossible de prendre des mesures :
-Arm 2-R1 dans la haie chez un particulier et fermé avec un boulon.
-Arm 7 marche forcée HS.
-Arm 15 pas en service donc pas de compteur .
Aujourd’hui la moyenne de puissance nominale au point lumineux est de 108,5 W et 124,8 W en
puissance appelée.
Avec l’évolution des compteurs ERDF, ce sera, à terme la puissance apparente qui sera facturée.
FONCTIONNEMENT
N°ARMOIRE
2
2-R1
2-R2
2-R3
2-R4
4
4-R1
5
7
8
11
12
13
14
15
ADRESSE
CENTENAIRES RUE DES
GARE AVENUE DE LA
GARE AVENUE DE LA
HAUT BOURG RUE DU
ROSTANG RUE
PASQUIER CAMILLE RUE
PASQUIER CAMILLE RUE
GENERAL DE GAULLE AVENUE
ABBAYE RUE DE L'
CIMETIERE RUE
PAVILLON CHEMIN DU
MONTPLAISIR
LE GRAVIER
EGUILLE LOTISSEMENT
RUCHES ALLEE DES
DUREE UTILSATION
(en heures/année)
1745
1745
1745
1745
1745
1745
1745
1562
1745
1745
1745
1745
1745
1745
1380
L’éclairage fonctionne en semi- permanent : 1 708 heures
HEURES DE COUPURE
22H30
22H30
22H30
22H30
22H30
22H30
22H30
22H00
22H30
22H30
22H30
22H30
22H30
22H30
22H00
5H30
5H30
5H30
5H30
5H30
5H30
5H30
5H30
5H30
5H30
5H30
5H30
5H30
5H30
6H00
LES CAS PARTICULIERS- POINT LUMINEUX
POINT LUMINEUX
N°ARMOIRE
ADRESSE
DESIGNATION
QUANTITE
2
GARE AVENUE DE LA
CHEZ PARTCULIER
2
2-R1
GARE AVENUE DE LA
CHEZ PARTCULIER
1
2-R2
GARE AVENUE DE LA
LAMPE HS
2
2-R3
HAUT BOURG RUE DU
CHEZ PARTICULIER
1
2-R4
ROSTANG RUE
LAMPE HS
1
CHEMIN
LAMPE HS
1
ABBAYE RUE DE L'
LAMPE HS
1
CENTENAIRES RUE DES
LAMPE HS
1
DU VIGNEAU ANDRE RUE
CHEZ PARTICULIER
1
GENERAL DE GAULLE AVENUE
TRAPPE CERCLEE
1
CHEZ PARTICULIER
1
CLIGNOTE
1
5
7
11
12
MONTPLAISIR
14
EGUILLE CHEMIN DE L'
TRAPPE CERCLEE
1
15
RUCHES ALLEE DES
GOUGON APPARENT
1
INFORMATION :
3,6% lampes HS ou en panne, constaté lors des relevés de juillet 2016.
LES CAS PARTICULIERS-ARMOIRES DE COMMANDE
ARMOIRE
N°ARMOIRE
ADRESSE
2-R1
GARE AVENUE DE LA
7
ABBAYE RUE DE L'
12
MONTPLAISIR
15
RUCHES ALLEE DES
DESIGNATION
Armoire chez un particulier dans la haie et fermé avec un boulon
Marche forcée HS
Cellule placée dans la haie
Pas mis en service par EDF
SARGE SUR BRAYE
ANALYSE ET DIAGNOSTIC
TECHNIQUE, ENEGETIQUE ET
FINANCIER
LES ARMOIRES DE COMMANDE :ETAT GENERAL
L’appréciation de l’état général des 15 armoires de commandes d’éclairage public s’analyse de la
façon suivante : état de l’enveloppe, système de fermeture, état de l’appareillage, éléments de
mise en sécurité.
L’état des enveloppes peut avoir une incidence sur les risques électriques directs.
LES ARMOIRES DE COMMANDE : ETAT GENERAL
N°
ARMOIRE
ADRESSE
2
2-R1
2-R2
2-R3
2-R4
4
4-R1
5
7
8
11
12
13
14
15
CENTENAIRES RUE DES
GARE AVENUE DE LA
GARE AVENUE DE LA
HAUT BOURG RUE DU
ROSTANG RUE
PASQUIER CAMILLE RUE
PASQUIER CAMILLE RUE
GENERAL DE GAULLE AVENUE
ABBAYE RUE DE L'
CIMETIERE RUE
PAVILLON CHEMIN DU
MONTPLAISIR
LE GRAVIER
EGUILLE LOTISSEMENT
RUCHES ALLEE DES
ENVELOPPE
MOYEN
BON
VETUSTE
VETUSTE
VETUSTE
MOYEN
VETUSTE
MOYEN
MOYEN
BON
MOYEN
MOYEN
VETUSTE
BON
BON
ETAT GENERAL
CHASSIS
CABLAGE
MOYEN
VETUSTE
NON VUE
NON VUE
BON
BON
VETUSTE
VETUSTE
VETUSTE
MOYEN
MOYEN
MOYEN
MOYEN
BON
MOYEN
MOYEN
VETUSTE
VETUSTE
BON
BON
MOYEN
MOYEN
MOYEN
MOYEN
BON
BON
BON
BON
BON
BON
GENERAL
VETUSTE
NON VUE
PARTIEL
VETUSTE
VETUSTE
MOYEN
MOYEN
MOYEN
VETUSTE
BON
MOYEN
MOYEN
PARTIEL
BON
BON
LES ARMOIRES DE COMMANDE
Au total 11 armoire devra faire l’objet de travaux ponctuels ou de réfection totale.
Exemples :
ARMOIRE EN BON ETAT
ARMOIRE EN PARTIEL ETAT
ARMOIRE VETUSTE
ARMOIRE EN MOYEN ETAT
LES ARMOIRES DE COMMANDE : CONFORMITE
L’appréciation de la conformité C 17 200 des 15 armoires de commandes d’éclairage public
s’analyse de la façon suivante : matériel nu accessible , séparation ERDF et l’équipement d’un
disjoncteur différentiel pour la protection générale.
CONFORMITE
N°
ARMOIRE
2
2-R1
2-R2
2-R3
2-R4
4
4-R1
5
7
8
11
12
13
14
15
ADRESSE
CENTENAIRES RUE DES
GARE AVENUE DE LA
GARE AVENUE DE LA
HAUT BOURG RUE DU
ROSTANG RUE
PASQUIER CAMILLE RUE
PASQUIER CAMILLE RUE
GENERAL DE GAULLE AVENUE
ABBAYE RUE DE L'
CIMETIERE RUE
PAVILLON CHEMIN DU
MONTPLAISIR
LE GRAVIER
EGUILLE LOTISSEMENT
RUCHES ALLEE DES
MATERIEL NU
ACCESSIBLE
OUI
NON VUE
NON
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
NON
NON
NON
PROTECTION
GENERALE:
"DISJONCTEUR
DIFFERENTIEL
300 OU 500 ma
NON
NON VUE
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
EDF SEPARE
CONFORME
C17 200
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
OUI
OUI
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
NON
A prévoir une protection pour les armoires dont le matériel est nu accessible dans le cadre de
la maintenance.
LES ARMOIRES DE COMMANDE :CONFORMITE
Au total 6 armoires devront faire l’objet de travaux ponctuels ou de réfection totale.
Exemples :
EX ARM – CONFORME C 17 200
PROTECTION
GENERALE NON
CONFORME
MATERIEL NU
ACCESSIBLE
PAS SEPARATION ERDF
LES SUPPORTS D’ECLAIRAGE
INFORMATION : Selon les définitions fabricants, on estime la durée de vie d'un candélabre
autour de 20, 25 ans, dans des conditions d'environnement et d'entretien correct. La répartition
des états des mâts a été établi en tenant compte à la fois de l’état des matériaux et de leur
aspect. L’analyse n’inclut pas les poteaux béton/bois ne nécessitant pas un entretien spécifique
et disparaissant au fur et à mesure des effacements de réseaux, ni les consoles façades qui sont
remplacées avec les luminaires .
59 candélabres sur 165 supports dont l’état et les défauts électriques sont les suivants :
A ce jour: 1 mât est à remplacer et 11,8% du parc mâts est à remplacer dans les 10 ans à
venir .
Aussi : 3 mâts « bon » ne sont pas protégés électriquement.
XY'LUMS_CHOUE$'_2
ETAT DES SUPPORTS-CENTRE
<toutes les autres valeurs>
ETAT_SUPPO
PBA
ACCIDENTE
BON
MOYEN
NON
CLASSE II
Montplaisir et Le Gravier
sont équipés de poteau
béton.
LES LUMINAIRES
INFORMATION : Selon les définitions fabricants, on estime la durée de vie efficace d'un luminaire
autour de 18 / 20 ans, dans des conditions d'environnement et d'entretien correct.
Pendant ce temps, il n'y a pas de dérive de consommation (qui peut atteindre plus de 5 % de la
consommation totale) et son efficacité lumineuse est intacte si un entretien régulier est fait.
La répartition tous luminaires confondus a donc été établi en tenant compte à la fois de leur état,
de leur aspect et de leur efficacité. Les luminaires non conformes correspondent aux luminaire
de type boule diffusant la lumière de façon inefficace.
166 luminaires dont l’état est le suivant :
A ce jour: 49,4 % du parc luminaires est à remplacer et 3% est à remplacer dans les 10 ans à venir .
Aussi le 1,8 % du parc luminaires est non conforme « boule ».
ETAT DES LUMINAIRES-CENTRE
Légende
XYLUMS_SARGE$
<toutes les autres valeurs>
ETAT_LANTE
ACCIDENTE
BON
MOYEN
NON CONFORME
VETUSTE
XYLUMS_SARGE$
ETAT DES LUMINAIRES-LIEU DIT
<toutes les autres valeurs>
ETAT_LANTE
ACCIDENTE
BON
MOYEN
NON CONFORME
VETUSTE
MONTPLAISIR
LE GRAVIER
POUR INFORMATION
Pour information, la valeur du
patrimoine Eclairage public neuf
réparti sur l’ensemble de la
commune peut être estimée à :
249 000 €
Environ 1 500 € par luminaire (Hors réseaux, armoire comprise)
SARGE SUR BRAYE
LES COÛTS ACTUELS
CONSOMMATIONS
RECAPITULATIF DES FACTURES EDF SUR 3 ANS
2013
2014
2015
CONSO KWH
37 188
34 658
30 589
DEPENSE EN € TTC
5 084 €
5 172 €
5 255 €
CONSOMMATIONS
N°
ARMOIRE
2
2-R1
2-R2
2-R3
2-R4
4
4-R1
5
7
8
11
12
13
14
15
PUISSANCE
N°
REFERENCE
SOUSCRITE
COMPTEUR CONTRAT
EN KVA
CENTENAIRES RUE DES
525
1-PTQ-1974
3,2
GARE AVENUE DE LA
541
1-PRK-2438
0,7
GARE AVENUE DE LA
156
1-PRK-2439
0,8
HAUT BOURG RUE DU
742
1-PT0-2130
0,7
ROSTANG RUE
685
1-PT0-2131
0,5
PASQUIER CAMILLE RUE
521
1-PTQ-1976
0,5
PASQUIER CAMILLE RUE
265
1-PTQ-1975
0,3
GENERAL DE GAULLE AVENUE
790
1-PV6-1575
2,3
ABBAYE RUE DE L'
28
1-PSA-2214
3
CIMETIERE RUE
717
1-PSA-2215
0,4
PAVILLON CHEMIN DU
526
1-PUG-1845
3,5
MONTPLAISIR
952
1-PUG-1846
0,5
LE GRAVIER
659
1-PUG-1847
0,4
EGUILLE LOTISSEMENT
870
1-EFXAS2
1,8
RUCHES ALLEE DES
0
TOTAUX
18,6
ADRESSE
PAS DE FACTURATION
CONSO
KWH
7 167
1 078
1 820
633
1 262
2 318
620
5 303
4 597
1 778
7 819
1 068
672
1 053
0
37 188
2013
DUREE MONTANT
(HEURES)
TTC
2 240
928,71 €
1 540
166,46 €
2 275
237,63 €
904
128,53 €
2 524
163,07 €
4 636
253,75 €
2 067
88,91 €
2 306
682,31 €
1 532
688,16 €
4 445
197,47 €
2 234
1 012,61 €
2 136
146,67 €
1 680
113,42 €
585
276,43 €
0,00 €
2 074
5 084,13 €
CONSO
KWH
7 459
900
1 644
784
1 217
2 041
548
5 166
4 033
2 067
6 926
474
602
797
34 658
2014
DUREE MONTANT
(HEURES)
TTC
2 331
1 017,91 €
1 286
160,69 €
2 055
239,82 €
1 120
149,82 €
2 434
170,49 €
4 082
247,73 €
1 827
88,49 €
2 246
715,80 €
1 344
678,38 €
5 168
239,74 €
1 979
997,60 €
948
101,50 €
1 505
103,34 €
443
260,49 €
1 918
5 171,80 €
CONSO
KWH
6 477
803
1 293
666
896
1 472
368
4 506
3 289
1 515
6 261
715
669
1 659
30 589
2015
DUREE MONTANT
(HEURES)
TTC
2 024
1 015,48 €
1 147
165,43 €
1 616
226,99 €
951
150,64 €
1 792
154,06 €
2 944
231,45 €
1 227
78,26 €
1 959
717,45 €
1 096
667,61 €
3 788
206,20 €
1 789
1 027,63 €
1 430
135,88 €
1 673
119,02 €
922
358,52 €
1 624
5 254,62 €
ABONNEMENTS
N°ARMOIRE
2
2-R1
2-R2
2-R3
2-R4
4
4-R1
5
7
8
11
12
13
14
15
ADRESSE
CENTENAIRES RUE DES
GARE AVENUE DE LA
GARE AVENUE DE LA
HAUT BOURG RUE DU
ROSTANG RUE
PASQUIER CAMILLE RUE
PASQUIER CAMILLE RUE
GENERAL DE GAULLE AVENUE
ABBAYE RUE DE L'
CIMETIERE RUE
PAVILLON CHEMIN DU
MONTPLAISIR
LE GRAVIER
EGUILLE LOTISSEMENT
RUCHES ALLEE DES
TOTAUX
SUR ABONNEMENT
SOUSCRITE
3 200
700
800
700
500
500
300
2 300
3 000
400
3 500
500
400
1 800
0
18 600
PUISSANCE EN WATTS
APPELEE
MESUREE
3 343
3 752
536
436
949
570
446
428
740
608
1 208
1 107
288
319
2 974
2 903
2 096
2 096
1 236
1 221
3 830
3 717
776
485
575
538
1 035
976
690
715
20 721
19 871
SOUS ABONNEMENT
ECART
-143
164
-149
254
-240
-708
13
-674
904
-836
-330
-276
-175
765
-1 431
DES INDICATEURS
2013-2015
DESIGNATION
Nbre d'habitants
Nbre de kva
1 058
18,6
Nbre de points
lumineux
166
€ TTC
CONSO KWH
5 170 €
4,9 €
34 145
32,3
DUREE
D'UTILISATION
(h)
1708 (théorique)
1836
31,1 €
La moyenne en France est de 1
point lumineux pour 7 habitants,
ici à Sargé sur Braye, la moyenne
est de 1 point lumineux pour 6,4
habitants.
205,7
N°
N°
COS-PHI TENSION
COS-PHI TENSION
ARMOIRE
ARMOIRE
2
0,85
234,9
7
0
0
2-R1
0
0
8
0,92
234,5
2-R2
0,77
232,9
11
0,88
235,5
2-R3
0,97
235,3
12
0,94
237,5
2-R4
0,72
232,5
13
0,74
237,7
4
0,91
235,9
14
0,99
237,1
4-R1
0,69
231,2
15
0,97
238,8
5
0,85
236,2
La tension relevée varie de 231,2 à 238,8 V.
Le cos phi moyen est de 0,86 et considéré
CORRECT.
Ces indicateurs permettent de corroborer les informations liées à l’état du parc. Un mauvais CosPhi est révélateur de lampes ou d’appareillages vieillissants.
Ce problème peut être traité par leurs remplacements dans le cadre de la maintenance ou des
travaux de rénovation.
D’autre part, la tension à une incidence dans le calcul de la puissance.
INVESTISSEMENT-FONCTIONNEMENT
DATE
ENTREPRISE
30/06/2015
30/06/2015
23/04/2015
04/11/2014
08/08/2014
01/04/2014
02/01/2014
19/11/2013
19/04/2013
14/06/2013
INEO
INEO
INEO
INEO
INEO
INEO
INEO
INEO
INEO
INEO
LIBELLE
2013
REMPLACEMENT LUMINAIRE LOTISSEMENT EGUILLE
REMPLACEMENT LUMINAIRE FACAE AU CIMETIERE
DEPANNAGE
DEPANNAGE LE 12/09 ET 25/09
CREATION D'UN POINT LUMINEUX A MONTPLAISIR
REFECTION D'UN POINT LUMINEUX RUE ROSTANG
DEPANNAGE LE 02/01/14
CHANGEMENT DE 4 LAMPES
507,49 €
DEPANNAGE LE 19/09/12 29/11/12 ET 30/01/13
1 161,63 €
CREATION PLACE DE LA MAIRIE RUE DE L'ABBAYE
1 669,12 €
TOTAUX
ENTRETIEN
2014
2015
INVESTISSEMENT
2013
2014
2015
546,00 €
1 104,00 €
367,80 €
1 231,80 €
414,00 €
414,00 €
397,80 €
1 629,60 €
3 666,52 €
367,80 €
7 219,06 €
7 219,06 €
828,00 €
9 697,06 €
1 650,00 €
LES COUTS ACTUELS
POSTE ECLAIRAGE PUBLIC - Dépenses en Euros T.T.C.
DOCUMENTS MAIRIE
pour un parc de 166 points lumineux
DESIGNATION
Energie
2013-2015
Entretien
2013-2015
BUDGET ACTUEL
AU POINT LUMINEUX
5 170 €
31 €
1 222 €
7€
Reconstruction
2013-2015
3 232 €
19 €
Total Fonctionnement
6 392 €
39 €
Total Investissement
3 232 €
19 €
TOTAL GENERAL
9 625 €
58 €
GESTION ACTUELLE
ENERGIE : 31 € au point lumineux. Aujourd’hui la moyenne de puissance au point lumineux
est de 124,8 W ,pouvant mieux être optimisé.
ENTRETIEN : 7 € au point lumineux pour 3,6 % de panne constatée .
Il existe un contrat de dépannage, mais aucune gestion programmée, ni visites périodique. Le
prestataire est INEO RESEAUX CENTRE. Aujourd’hui, une maintenance avec mise en place
d’un système de gestion/exploitation coûte entre 10 (led) et 20 € avec un engagement de 1
% de panne maximum.
INVESTISSEMENT : concerne le remplacement place pour place – en investissement – des
matériaux obsolètes, dangereux ou n’apportant plus le service attendu . Les coûts sont
aléatoires dans la mesure où ils sont réalisés au coup par coup sans mise en place de
programmes pluriannuels de travaux ou de budget (PPI).
SARGE SUR BRAYE
ACTIONS A MENER ET
APPROCHE FINANCIERE
ACTIONS A MENER
ECLAIRER JUSTE / RESPECT DE L’ENVIRONNEMENT
Il s’agit de :
•
•
•
•
•
•
•
•
•
Sécuriser les installations et supprimer les matériels équipés de lampes ballon fluos
Maîtriser les dépenses.
Garantir l’efficacité des installations et leur homogénéité.
Prendre en compte les évolutions technologiques et réglementaires
Permettre à la Collectivité, de contrôler les prestations et performances de l’éclairage
public
Programmer une reconstruction des biens supprimant les matériels inefficaces.
Réduire la consommation électrique
Eclairer là où cela est nécessaire et quand cela est nécessaire
Respecter la vie nocturne
MISE EN SECURITE/CONFORMITE
NF C 15-100
NF C 17-200
Protection
des personnes
Contacts directs
Contacts indirects
Protection
des biens
Contre les effets
thermiques en service
normal
Contre les surintensités
accidentelles
Contre les surtensions
accidentelles
• Sécurité : risques électriques directs – protection des personnes.
• Sécurité : risques électriques indirects – protection des personnes.
• Conformité : respect de la norme – protection des biens.
COUTS € TTC
780
QUANTITES
4
6 480
9
boitier classe II
luminaires LED
3 840
32
reseaux
conformité C17 200
5 280
6
armoires
sécurité
1 320
2
armoires
Mesures immédiates :
Mise en sécurité/conformité
TOTAL INVESTISSEMENTS TTC MESURES IMMEDIATES
17 700
RENOUVELLEMENT A COURT TERME
RENOUVELLEMENT/INVESTISSEMENT:
REMPLACEMENT DES LUMINAIRES
FONCTIONNELS
FONCTIONNELS / RESIDENTIELS - PETITES HAUTEUR
100 W
125W
150W
250W
70W
100W
125W
INVESTISEMENTS/ LUMINAIRES LED
GRANDE HAUTEUR : 84W ET MOYENNE HAUTEUR : 53W
30W
Le remplacement des luminaires forts consommateurs vétustes: soit 73 luminaires (44 % du parc).
Mesures à court terme :
Traitement de la vétusté
TOTAL INVESTISSEMENTS TTC MESURES C. TERME
COUTS € TTC
0
52 560
12 684
QUANTITES
0
73
4
65 244
mâts + crosses
luminaires LED
armoires
ECONOMIE ENERGIE
RENOUVELLEMENT/INVESTISSEMENT:
REMPLACEMENT DES LUMINAIRES
POLLUANTS
70W
100W
125W
150W
INVESTISEMENTS/ LUMINAIRES LED
30W
Le remplacement des luminaire inefficaces: soit 3 luminaires.
Mesures DEVELOPPEMENT DURABLE :
Luminaire LED 30 W
Horloges astronomiques
Variateurs
Ballasts électroniques
TOTAL INVESTISSEMENTS TTC DD
COUTS € TTC
QUANTITES
2 700
4 440
0
3
10
0
0
0
luminaires LED
armoires
armoires
luminaires
7 140
RENOUVELLEMENT A MOYEN ET LONG TERME
RENOUVELLEMENT/INVESTISSEMENT:
REMPLACEMENT DES LUMINAIRES
FONCTIONNELS
FONCTIONNELS / RESIDENTIELS - PETITES HAUTEUR
100 W
125W
150W
250W
70W
100W
125W
INVESTISEMENTS/ LUMINAIRES LED
GRANDE HAUTEUR : 84W ET MOYENNE HAUTEUR : 53W
30W
Le remplacement des luminaires forts consommateurs moyens: soit 5 luminaires (3 % du parc).
Mesures à moyen et long terme terme "LED" :
Suppression des états moyens
Maintien à niveau du parc
TOTAL INVESTISSEMENTS TTC MOYEN TERME
COUTS € TTC
6 300
QUANTITES
7
mâts + crosses
3 600
5
luminaires LED
16 440
5
armoires
1 824
28 164
APPROCHE FINANCIERE
COUTS € TTC
780
QUANTITES
4
boitier classe II
6 480
9
luminaires LED
3 840
32
reseaux
conformité C17 200
5 280
6
armoires
sécurité
1 320
2
armoires
Mesures immédiates :
Mise en sécurité/conformité
TOTAL INVESTISSEMENTS TTC MESURES IMMEDIATES
Mesures à court terme :
Traitement de la vétusté
17 700
COUTS € TTC
0
QUANTITES
0
mâts + crosses
52 560
73
luminaires LED
12 684
4
armoires
TOTAL INVESTISSEMENTS TTC MESURES C. TERME
65 244
COUTS € TTC
QUANTITES
Luminaire LED 30 W
Horloges astronomiques
Variateurs
2 700
4 440
0
3
10
0
luminaires LED
Ballasts électroniques
0
0
luminaires
Mesures DEVELOPPEMENT DURABLE :
TOTAL INVESTISSEMENTS TTC DD
Mesures à moyen et long terme terme "LED" :
Suppression des états moyens
7 140
COUTS € TTC
6 300
QUANTITES
7
mâts + crosses
3 600
5
luminaires LED
5
armoires
16 440
Maintien à niveau du parc
1 824
TOTAL INVESTISSEMENTS TTC MOYEN TERME
TOTAL RECONSTRUCTION
armoires
armoires
28 164
118 248
APPROCHE ENERGETIQUE
FACT THEORIQUE ANNUELLE COMMUNE
DONNEES COMMUNE REAJUSTEES "CONSO THEORIQUE"
Armoire (nombre)
15
Abonnement (kva)
21,4
Durée moyenne de fonctionnement annuelle (heures)
1 629
Consommations (kwh)
35 365
TARIF €/ht au 31 juillet 2015
Unitaire
FACTURE ERDF
Consommation
Abonnement
annuelle
annuel
CONSOMMATIONS ET ABONNEMENTS
Abonnement PAR AN ET PAR KVA en €
80,16 €
1 715,42 €
Consommations PAR KW/H en cts €
5,73 €
2 026,41 €
CONTRIBUTION AU SERVICE PUBLIC DE L'ELECTRICITE (CSPE) (sur KW/H)
1,95 €
689,62 €
TAXE DEPARTEMENTALE SUR LA CONSOMMATION FINALE D'ELECTRICITE (TDCFE) (sur KW/H)
0,31 €
107,86 €
TAXE COMMUNALE SUR LA CONSOMMATION FINALE D'ELECTRICITE (TCCFE)
0,61 €
215,37 €
TAXES ET CONTRIBUTIONS
CONTRIBUTION TARIFAIRE D'ACHEMINEMENT (27,04 %-TURPE: 504,84 €)
439,98 €
MONTANT HT
3 039,27 €
TVA 5,5%
5,50%
TVA 20%
20,00%
MONTANT TTC
118,55 €
607,85 €
3 647,12 €
MONTANT TOTAL FACTURE €/TTC
2 155,40 €
5 921,07 €
2 273,95 €
APPROCHE ENERGETIQUE/FINANCIERE
INSTALLATION TECHNOLOGIE LED + HORLOGE ASTRONOMIQUE 22H00 – 5H30
N°
ARMOIRE
2
2-R1
2-R2
2-R3
2-R4
4
4-R1
5
7
8
11
12
13
14
15
ADRESSE
CENTENAIRES RUE DES
GARE AVENUE DE LA
GARE AVENUE DE LA
HAUT BOURG RUE DU
ROSTANG RUE
PASQUIER CAMILLE RUE
PASQUIER CAMILLE RUE
GENERAL DE GAULLE AVENUE
ABBAYE RUE DE L'
CIMETIERE RUE
PAVILLON CHEMIN DU
MONTPLAISIR
LE GRAVIER
EGUILLE LOTISSEMENT
RUCHES ALLEE DES
TOTAUX
PUISSANCE PUISSANCE
N°
REFERENCE SOUSCRITE A SOUSCRIRE
COMPTEUR CONTRAT THEORIQUE
LED
EN KVA
EN KVA
525
541
156
742
685
521
265
790
28
717
526
952
659
870
1-PTQ-1974
1-PRK-2438
1-PRK-2439
1-PT0-2130
1-PT0-2131
1-PTQ-1976
1-PTQ-1975
1-PV6-1575
1-PSA-2214
1-PSA-2215
1-PUG-1845
1-PUG-1846
1-PUG-1847
1-EFXAS2
3,4
0,6
1
0,5
0,8
1,3
0,3
3
2,1
1,3
3,9
0,8
0,6
1,1
0,7
21,4
3,2
0,5
0,7
0,5
0,5
1,3
0,2
2,8
1,8
1,1
2,6
0,5
0,5
1,1
0,7
18,0
THEORIQUE
CONSO
KWH
DUREE
HEURES
5 834
1715,9
935
1558,3
1 656
1656,0
779
1558,0
1 292
1615,0
2 107
1620,8
502
1673,3
4 647
1549,0
3 658
1741,9
2 157
1659,2
6 682
1713,3
1 355
1693,8
1 003
1671,7
1 806
1641,8
952
1360,0
35 365
1 628,5
ECONOMIE ENERGIE
INVESTISSEMENT TTC
LED
CONSO
KWH
4 351
589
903
628
589
1 645
236
3 769
2 356
1 450
4 864
628
628
1 410
940
24 986
DUREE
HEURES
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
1 362,5
29,3%
118 248 €
En formule « LED » on obtient 29,3% d’économie
d’énergie sur l’ensemble du parc pour un investissement total de
118 248 € TTC.
APPROCHE ENERGETIQUE/FINANCIERE
INSTALLATION TECHNOLOGIE LED + HORLOGE ASTRONOMIQUE 22H30 – 6H00
FACT THEORIQUE ANNUELLE COMMUNE
DONNEES COMMUNE REAJUSTEES "CONSO THEORIQUE LED"
Armoire (nombre)
15
Abonnement (kva)
18
Durée moyenne de fonctionnement annuelle (heures)
1362,5
Consommations (kwh)
24 986
TARIF €/ht au 31 juillet 2015
Unitaire
FACTURE ERDF
Consommation
Abonnement
annuelle
annuel
CONSOMMATIONS ET ABONNEMENTS
Abonnement PAR AN ET PAR KVA en €
80,16 €
Consommations PAR KW/H en cts €
5,73 €
1 431,70 €
1 442,88 €
CONTRIBUTION AU SERVICE PUBLIC DE L'ELECTRICITE (CSPE) (sur KW/H)
1,95 €
487,23 €
TAXE DEPARTEMENTALE SUR LA CONSOMMATION FINALE D'ELECTRICITE (TDCFE) (sur KW/H)
0,31 €
76,21 €
TAXE COMMUNALE SUR LA CONSOMMATION FINALE D'ELECTRICITE (TCCFE)
0,61 €
152,16 €
TAXES ET CONTRIBUTIONS
CONTRIBUTION TARIFAIRE D'ACHEMINEMENT (27,04 %-TURPE: 504,84 €)
388,01 €
MONTANT HT
2 147,30 €
TVA 5,5%
5,50%
TVA 20%
20,00%
MONTANT TTC
100,70 €
429,46 €
2 576,76 €
MONTANT TOTAL FACTURE €/TTC
1 830,89 €
4 508,35 €
1 931,59 €
RECAPITULATIF BUDGETAIRE FUTUR SUR 10 ANS
POSTE ECLAIRAGE PUBLIC - Dépenses en Euros T.T.C.
DOCUMENTS MAIRIE
pour un parc de 166 points lumineux
SITUATION
ACTUELLE
FUTURE
BUDGET
THEORIQUE
AU POINT
LUMINEUX
BUDGET
LED
AU POINT
LUMINEUX
Energie EDF
5 921 €
36 €
4 508 €
27 €
Entretien
1 222 €
7€
1 222 €
7€
Reconstruction
3 232 €
19 €
11 825 €
71 €
7 143 €
43 €
5 730 €
35 €
3 232 €
19 €
11 825 €
71 €
10 376 €
63 €
17 555 €
106 €
DESIGNATION
Total Fonctionnement
Total Investissement
TOTAL GENERAL
RECAPITULATIF BUDGETAIRE FUTUR SUR 10 ANS
Evolution du coût de
l’énergie
ENERGIE EN €
QUELLES ORIENTATIONS
• Sur le type de gestion des installations et la qualité de l’entretien
• Sur les stratégies sécuritaires
• Sur les stratégies d’économies d’énergie
• Sur les quantités à renouveler (au-delà des mises en sécurité)
• Sur l’uniformisation des matériels
• Sur le type de marché
• …
MERCI ET A VOTRE DISPOSITION
