Les bases de la communication :
La communication entre systèmes informatiques s’effectue via des liaisons dont les
principaux éléments sont définis par les recommandations de l’UIT-T (Union
Internationale des Télécommunications)
 DTE (Data Terminal Equipment)
Situé à l’extrémité de la liaison, l’ETTD (Équipement Terminal de Traitement de
Données) ou DTE qui intègre un contrôleur de communication, peut-être un ordinateur,
un terminal, une imprimante ou plus généralement tout équipement qui ne se connecte pas
directement à la ligne de transmission.
 DCE (Data Circuit Equipment).
La transmission des données sur la ligne est assurée par l’ETCD (Équipement de
Terminaison de Circuit de Données) ou DCE qui peut-être un modem, un multiplexeur,
un concentrateur ou simplement un adaptateur (pseudo-modem)
L’ETCD, la plupart du temps un modem, a deux fonctions essentielles :
 L’adaptation du signal binaire entre l’ETTD et la ligne de transmission, ce qui
correspond généralement à un codage et une modulation (ou une démodulation et
un décodage suivant qu’il émet ou reçoit)
 La gestion de la liaison comprenant l’établissement, le maintien et la libération de la
ligne à chaque extrémité.
La jonction constitue l’interface entre ETCD et ETTD et permet à ce dernier de contrôler le
circuit de données (établissement et libération, initialisation de la transmission. etc.)
Les modes d’exploitation :
La liaison simplex :
Le système A est un émetteur, le système B est un récepteur, les données sont transmises
dans un seul sens. L’exploitation en mode unidirectionnel est justifiée pour les systèmes
dont le récepteur n’a jamais besoin d’émettre (liaisons radio ou télévision).

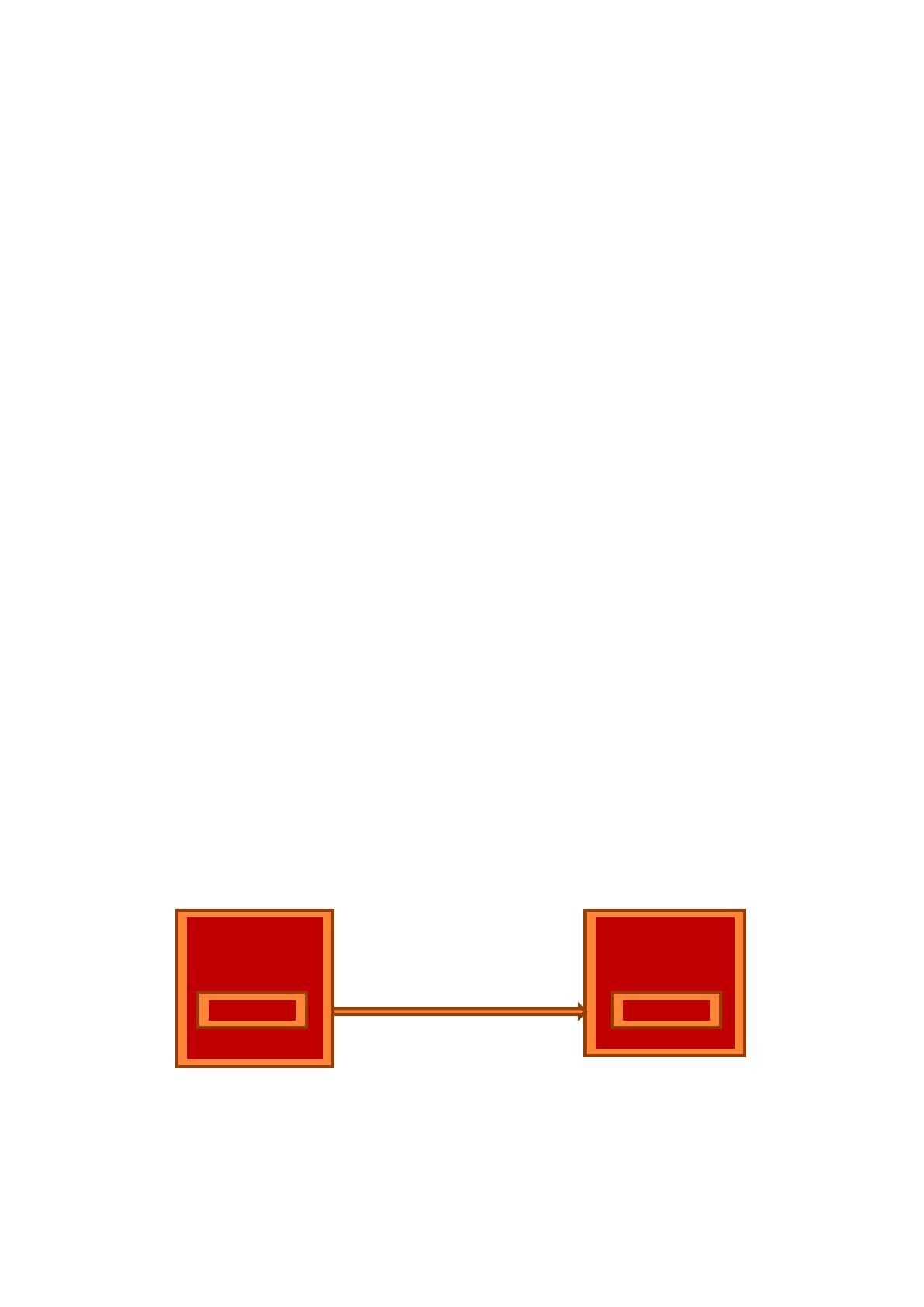

Liaison simplex
Système A
(ETTD+ ETCD)
Émetteur
Système B
(ETTD+ ETCD)
Récepteur

Les réseaux informatiques – Jean Michel MEULIEN Page 3
Liaison semi-duplex (half duplex) :
La transmission est possible dans les deux sens mais non simultanément, l’exploitation est
en mode bidirectionnel à l’alternat. Ce type de liaison est utilisé lorsque le support
physique est commun aux deux sens de transmission (cas des lignes téléphoniques) et ne
possède pas une largeur de bande suffisante pour permettre des liaisons bidirectionnelles
simultanées par modulation de deux fréquences porteuses différentes ; des procédures
particulières permettent alors d’inverser le sens de transmission (liaison CB, par exemple).

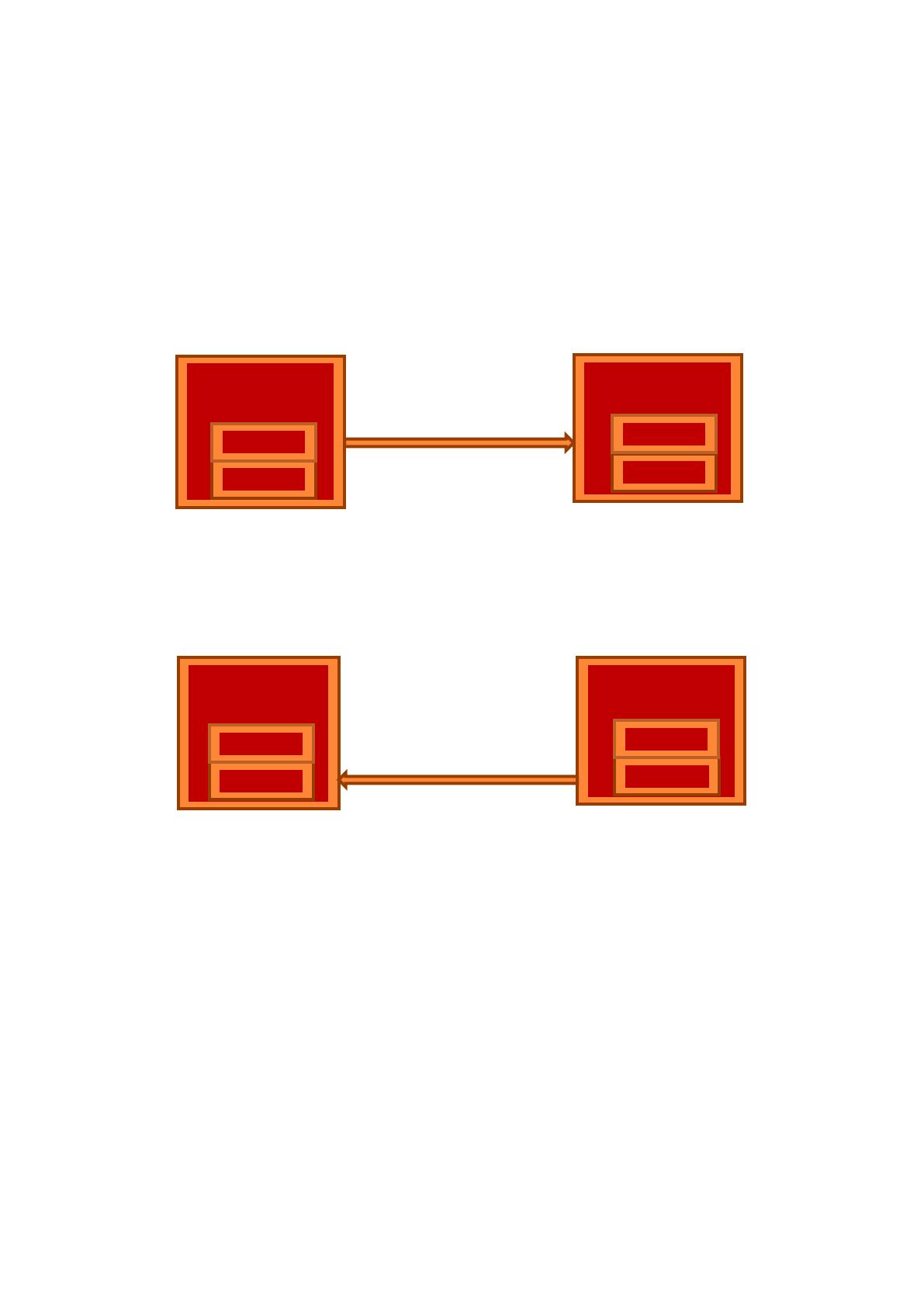

Liaison half duplex
Ou
La liaison duplex intégral (full duplex) :
Les données peuvent être émises ou reçues simultanément dans les deux sens,
l’exploitation est en mode bidirectionnel simultané. À chaque sens de transmission
correspond un canal de communication propre ; lorsque le support physique est commun
aux deux sens de transmission, chaque canal est défini dans une bande de fréquence
spécifique. Ainsi, une transmission sur Internet entre deux PC par l’intermédiaire de modems
ADSL est de type full duplex asymétrique : la communication est possible dans les deux
sens simultanément, mais pas avec les mêmes débits.
Système A
Récepteur
Émetteur
Système B
Émetteur
Récepteur
Système A
Récepteur
Émetteur
Système B
Émetteur
Récepteur

Les réseaux informatiques – Jean Michel MEULIEN Page 4

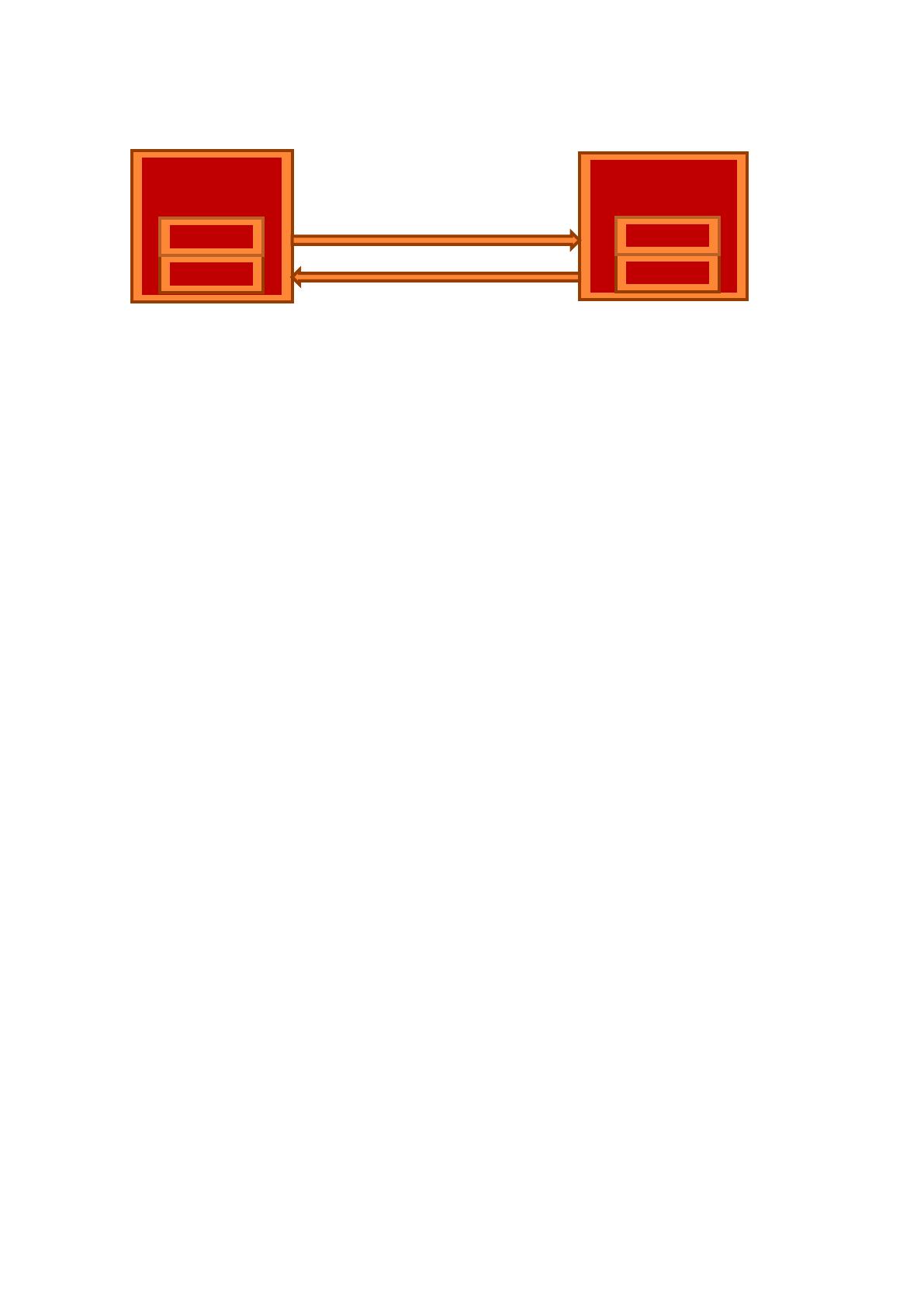

Liaison full duplex
Le codage et la transmission série. (Codage NRZ, Miller, Manchester, etc.).
La couche physique. Les données codées, acheminées sur le réseau et les signaux envoyés.
Les équipements réseaux :
 Les routeurs : un routeur est un élément intermédiaire dans un réseau
informatique assurant le routage des paquets. Son rôle est de faire transiter des
paquets d'une interface réseau vers une autre au mieux, selon un ensemble de règles.
Il y a habituellement confusion entre routeur et relais, car dans les réseaux Ethernet
les routeurs opèrent au niveau de la couche 3 de l'OSI.
 Les hubs : un hub, appelé aussi concentrateur, est un appareil permettant
d'interconnecter électriquement plusieurs appareils, typiquement des ordinateurs
(connexions réseau Ethernet via hub Ethernet) ou encore des périphériques (hub
USB, Firewire, etc.) mais aussi parfois un commutateur ou un routeur.
 Les Switchs : un Switch désigne un commutateur réseau, un équipement qui permet
l'interconnexion d'entités réseau appartenant à un même réseau physique.
Contrairement au concentrateur (hub), il fractionne le réseau en domaines de
collision indépendants.
 Les ponts (bridge) : un pont est un équipement informatique d'infrastructure de
réseaux de type passerelle. Dans les réseaux Ethernet, il intervient en couche 2 du
modèle OSI (liaison). Son objectif est d'interconnecter deux segments de réseaux
distincts, soit de technologies différentes, soit de même technologie, mais
physiquement séparés à la conception pour diverses raisons (géographique, extension
de site etc.). Son usage le rapproche fortement de celui d'un commutateur (Switch), à
l'unique différence que le commutateur ne convertit pas les formats de transmissions
de données. Le pont ne doit pas être confondu avec le routeur.
 Les répéteurs : un répéteur est un dispositif électronique combinant un récepteur et
un émetteur, qui compense les pertes de transmission d'un média (ligne, fibre,
radio) en amplifiant et traitant éventuellement le signal, sans modifier son contenu.
C'est un équipement informatique d'infrastructure de réseaux de type passerelle. Le
répéteur Ethernet permet d'augmenter la limite de distance, limitée à 500 m, entre
Système A
Récepteur
Émetteur
Système B
Émetteur
Récepteur

Les réseaux informatiques – Jean Michel MEULIEN Page 5
deux interfaces réseaux, dans la limite de 2,5 km entre deux interfaces pour le
réseau en entier. Il évite également aux collisions de se propager et émettre un paquet
spécifique, il désengorge donc le réseau. Il agit sur la couche 1 du réseau (physique),
le pont intervient lui sur la couche 2 (liaison).
 Le pare-feu : un pare-feu (firewall) est un logiciel et/ou un matériel, permettant de
faire respecter la politique de sécurité du réseau, celle-ci définissant quels sont les
types de communication autorisés sur ce réseau informatique. Il mesure la prévention
des applications et des paquets.
Les réseaux à commutation :
La commutation de circuits
Les données sont transmises sur un circuit, matérialisé par une continuité électrique, établi
provisoirement entre 2 ETTD. Les caractéristiques principales de ce type de commutation
sont :
 Un temps d’établissement de la commutation constant et court
 Des formats d’information libre
 Pas de stockage des informations communiquées dans le réseau
 Des taux de connexion et d’activité faibles.
La commutation de circuits est utilisée principalement sur les réseaux téléphoniques. Pour
des communications grandes distances, la liaison est établie par une série de commutateurs
hiérarchisés et situés dans les différents centres de transit (centres locaux, centres urbains,
centres nationaux)
La commutation de paquets
Un message est découpé en paquets de longueur fixe. Les paquets sont transmis de
commutateur en commutateur jusqu’à l’ETTD destinataire. À leur arrivée dans un
commutateur, chaque paquet est mémorisé dans des tampons alloués et transmis vers le
commutateur suivant lorsqu’un tampon de celui-ci est disponible. Les tampons d’un
commutateur peuvent donc contenir à un instant donné les paquets de différents messages.
Les caractéristiques de la commutation de paquets sont :
 Un multiplexage temporel des paquets de plusieurs messages dans les commutateurs
(optimisation des commutateurs)
 Une possibilité de reprise en cas d’erreur de transmission d’un paquet
 Une gestion des transmissions (acquittement ou demande de retransmission) et un
contrôle de flux
 Une politique de routage (choix des chemins suivant la capacité et l’état du réseau)
 Une adaptation de la transmission entre équipements terminaux hétérogènes
(adaptation des vitesses, des procédures et des codes dans les commutateurs)
 Des taux de connexion et d’activité proches de 1
