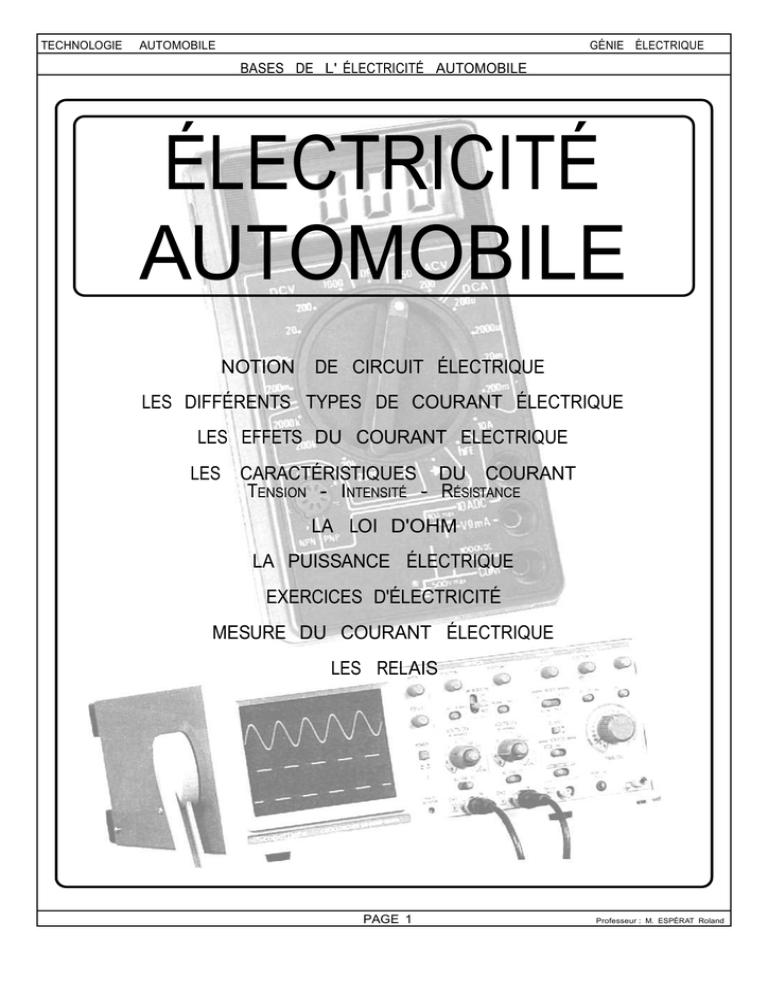

TECHNOLOGIE A UTOMOBILE GÉNIE ÉLECTRIQUE
BASES DE L' ÉLECTRICITÉ A UTOMOBILE
PAGE 1 Professeur : M. ESPÉRAT Roland
ÉLECTRICITÉ
AU T OMOBILE
NO TION DE CIRCUIT ÉLECTRIQUE
LES DIFFÉRENTS TYPES DE COURANT ÉLECTRIQUE
LES EFFET S DU COURANT ELECTRIQUE
LES CARACTÉRIS TIQUES DU COURANT
T ENSION - I NTENSITÉ - R ÉSIST ANCE
LA L OI D'OHM
LA PUISS ANCE ÉLECTRIQUE
EXERCICES D'ÉLECTRICITÉ
MES URE DU COURANT ÉLECTRIQUE
LES REL AIS

TECHNOLOGIE A UTOMOBILE GÉNIE ÉLECTRIQUE
BASES DE L' ÉLECTRICITÉ A UTOMOBILE
PAGE 2 Professeur : M. ESPÉRAT Roland
NO TION DE CIRCUIT ÉLECTRIQUE
QU'E S T-CE QU'UN CIRCUIT ÉLECTRIQUE ?
Un circui t électrique est composé au minimum de:
>>>
un générateur ou un réservoir de courant:
pile, batterie.
>>>
un conso mm ateur:
lampe, moteur ...
>>>
un conducteur:
fil électrique. C'est la liaison en circuit fer m é
entre le générateur et les consommateurs.
-
PILE
OU
BATTERIE
+
LAMPE
Le déplacement des électrons dans le conducte u r se fait
du pôle négatif au pôle positif du générate u r.
les électrons sont aspirés par la borne + de la pile
A T TENTION !
SENS ELECTRONIQUE :
NÉGA TIF ( - )
>>>
POSITIF ( + )
SENS CONVENTIONNEL :
POSITIF ( + )
>>>
NÉGA TIF ( - )
Au
débu t de l'électricité, la théorie des électrons n'était pas connue et les électriciens avaient adopté, par convention un sens du
couran t allant du pôle positif au pôle négatif. Cest le sens conventionnel. Ce sens con v entionnel ne représentant aucun inconvénient
dans la pra t ique de l'électricité, a été conser v é.

TECHNOLOGIE A UTOMOBILE GÉNIE ÉLECTRIQUE
BASES DE L' ÉLECTRICITÉ A UTOMOBILE
PAGE 3 Professeur : M. ESPÉRAT Roland
LE CIRCUIT ÉLECTRIQUE
Un circui t électrique m inimum peut être complété par :
>>> un interrupteur
il au t orise ou non le passage du courant dans le circuit.
cir cuit ou v ert: pas de circulation de courant.
cir cuit fermé: circulation du courant.
>>> un fusible
il pro t ège le circuit en cas d'anomalie (court-circuit). Le fusible fond. (l'étain fond à 235°C)
>>> on ob t ient un court-circuit , lorsque le courant passe directement du positif au négatif
de la source de courant, sans passer par un conso mm ate u r.
LES F ORMES DE L'ÉLECTRICITÉ
L e cour ant continu Il circule toujours dans le même sens.
sy mbole
Ex: une ba tt erie de 12 V
L e cour ant alt ernatif
sy mbole
~
fréquence : 50 Hz
Ex: le s ré s eaux do m e s tique s en 220 V

TECHNOLOGIE A UTOMOBILE GÉNIE ÉLECTRIQUE
BASES DE L' ÉLECTRICITÉ A UTOMOBILE
PAGE 4 Professeur : M. ESPÉRAT Roland
LES EFFE TS DE L'ÉLECTRICITÉ
THERMIQUE
L UMINEUX
MAGNÉTIQUE
CHIMIQUE
PHY SIOL OGIQUE

TECHNOLOGIE A UTOMOBILE GÉNIE ÉLECTRIQUE
BASES DE L' ÉLECTRICITÉ A UTOMOBILE
PAGE 5 Professeur : M. ESPÉRAT Roland
CARACTÉRI S TIQUES DU COURANT
TENSION
>>> C'est la dif férence de potentiel entre
2 bornes électriques.
>>> La dif férence de niveau engendre u ne
pression hydraulique.
>>> En électricité, on peut l'appeler la
PRESSION ÉLECTRONIQUE.
>>> Mesure avec un voltmètre.
La tension U s'exprime en V O L T ( V ).
INTENSITÉ
>>> C'est la quantité de courant qui circ u le
dans un conducteur électrique.
>>> En hydraulique, c'est la quantité d'ea u
qui circule dans un tuyau
>>> Mesure avec un ampèremétre.
L'intensité I s'exprime en AMPÈRE ( A ).
RÉSIS T ANCE
>>> Dif ficulté qu'a un courant électriq u e
traverser un circuit.
>>> Une résistance électrique se co m pare
un étranglement hydraulique.
>>> Une résistance diminue l'intensité qu i
circule dans un conducteur.
>>> Mesure avec un ohmmètre.
La résistance R s'e xprime en Ohm (  ).
