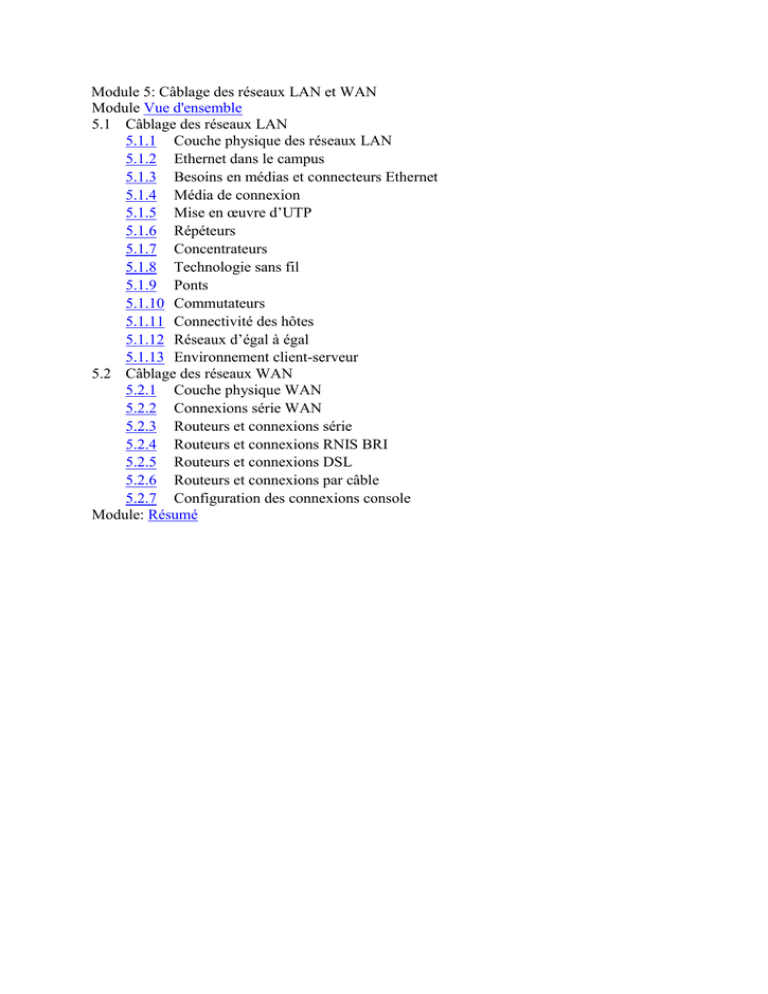

Module 5: Câblage des réseaux LAN et WAN Module Vue d

Module 5: Câblage des réseaux LAN et WAN
Module Vue d'ensemble
5.1
Câblage des réseaux LAN
5.1.1
Couche physique des réseaux LAN
5.1.2
Ethernet dans le campus
5.1.3
Besoins en médias et connecteurs Ethernet
5.1.4
Média de connexion
5.1.5
Mise en œuvre d’UTP
5.1.6
Répéteurs
5.1.7
Concentrateurs
5.1.8
Technologie sans fil
5.1.9
Ponts
5.1.10
Commutateurs
5.1.11
Connectivité des hôtes
5.1.12
Réseaux d’égal à égal
5.1.13
Environnement client-serveur
5.2
Câblage des réseaux WAN
5.2.1
Couche physique WAN
5.2.2
Connexions série WAN
5.2.3
Routeurs et connexions série
5.2.4
Routeurs et connexions RNIS BRI
5.2.5
Routeurs et connexions DSL
5.2.6
Routeurs et connexions par câble
5.2.7
Configuration des connexions console
Module: Résumé

Vue d'ensemble
Bien que chaque réseau LAN soit unique, tous les réseaux LAN possèdent des points
communs en matière de conception. Par exemple, la plupart des réseaux LAN utilisent des
normes et des composants identiques. Ce module traite de certains éléments des réseaux LAN
Ethernet et présente les équipements LAN courants. Il existe plusieurs types de connexions
WAN. Pouvant faire appel à des modes d’accès aussi divers que l’accès commuté ou à large
bande, ces connexions diffèrent sur le plan de la bande passante, du coût et de l’équipement
requis. Ce module présente les différents types de connexions WAN.

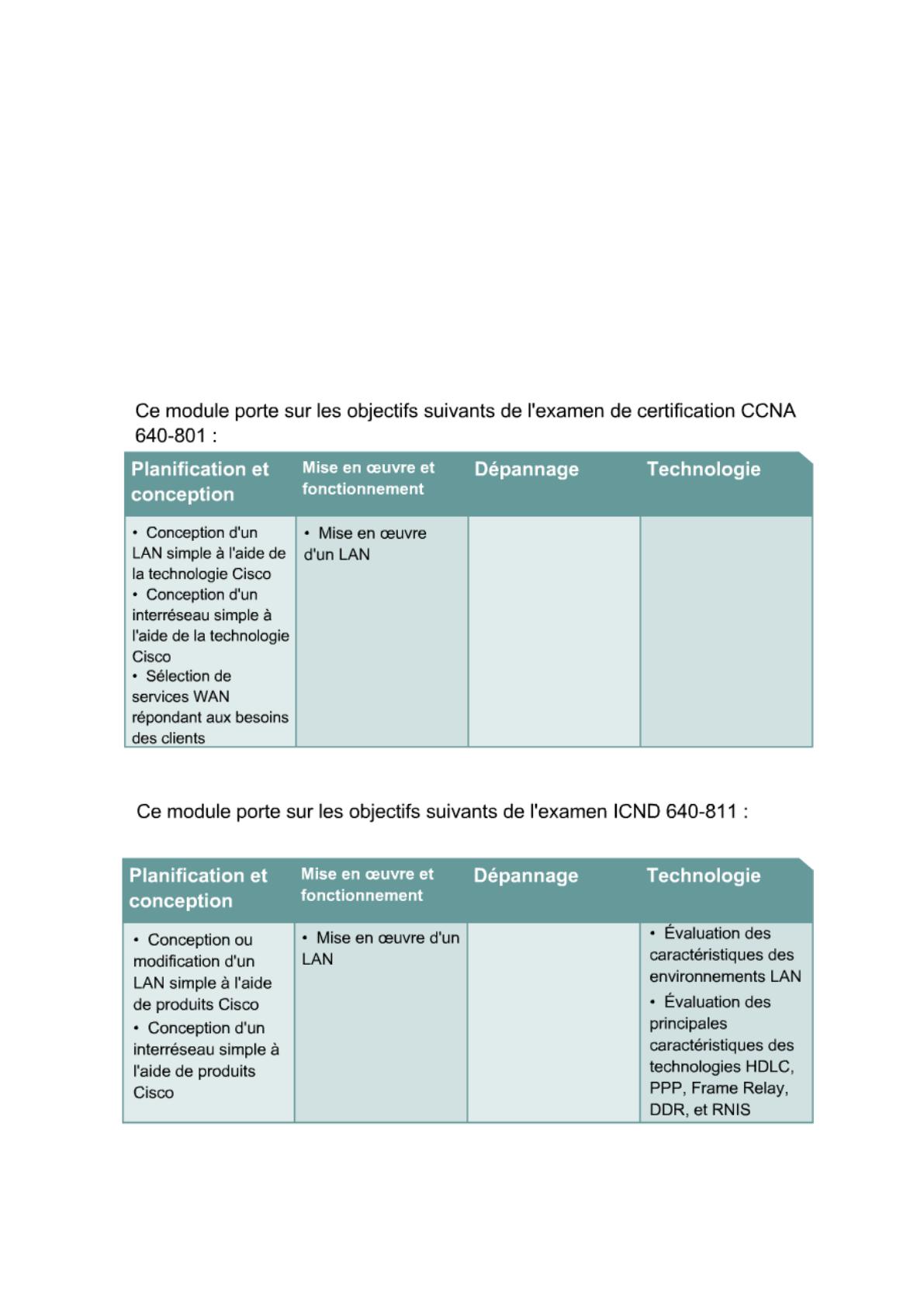

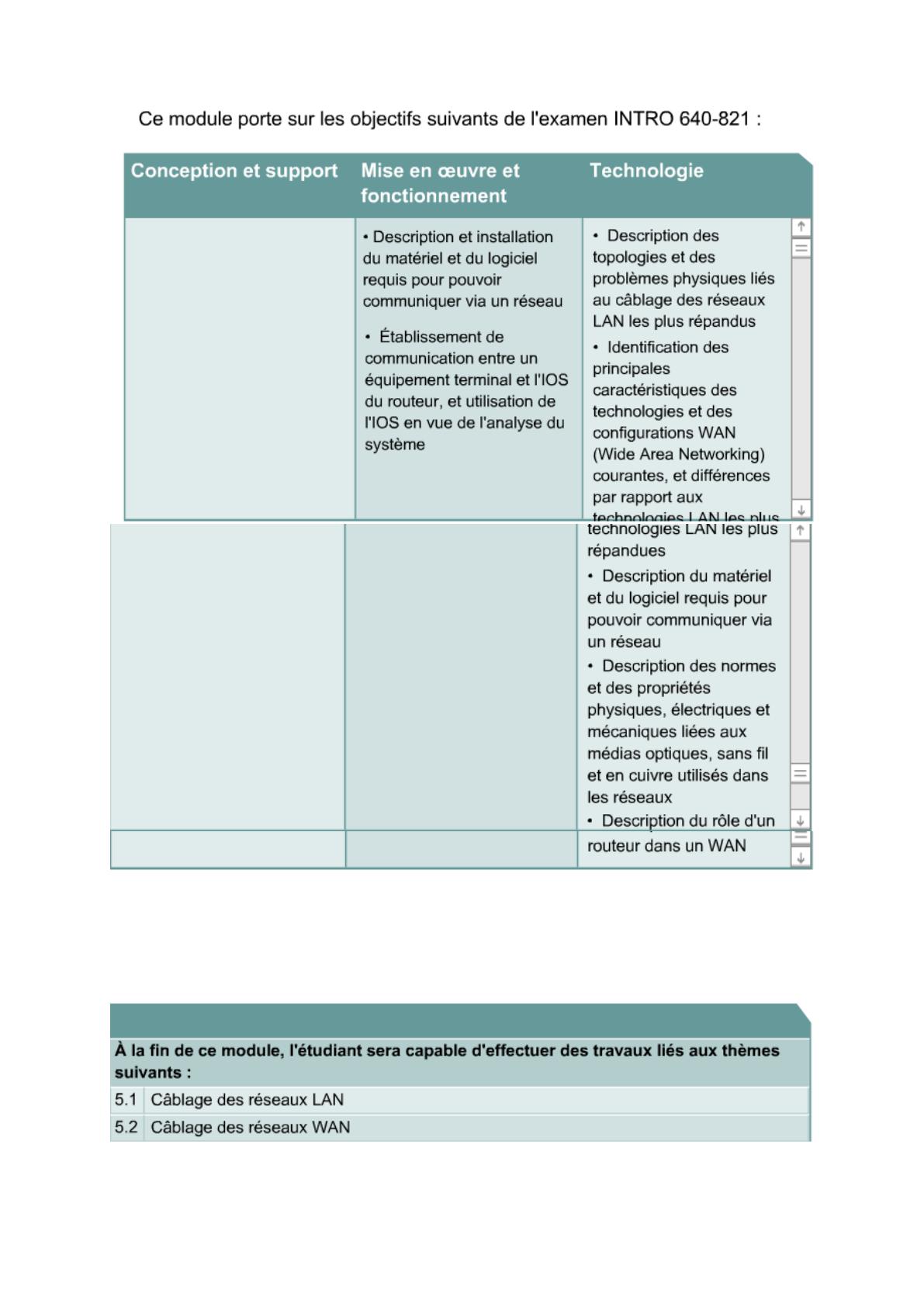

Ce module traite, par ailleurs, certains objectifs des examens CCNA 640-801, INTRO 640-
821 et ICND 640-811.

Au terme de ce module, les étudiants doivent être en mesure de réaliser les tâches suivantes:
 Identifier les caractéristiques des réseaux Ethernet

 Identifier les câbles droits, croisés et à paires inversées
 Décrire la fonction, les avantages et les inconvénients des répéteurs, des
concentrateurs, des ponts, des commutateurs et des composants réseau sans fil
 Décrire la fonction des réseaux d’égal à égal
 Décrire la fonction, les avantages et les inconvénients des réseaux client-serveur
 Décrire et identifier les différents types de connexions WAN (série, RNIS, DSL et
modem câble)
 Identifier les ports série, les câbles et les connecteurs des routeurs
 Identifier et décrire l’emplacement de l’équipement utilisé dans les différentes
configurations WAN
5.1
Câblage des réseaux LAN
5.1.1
Couche physique des réseaux LAN
Cette page présente la couche physique des réseaux LAN.

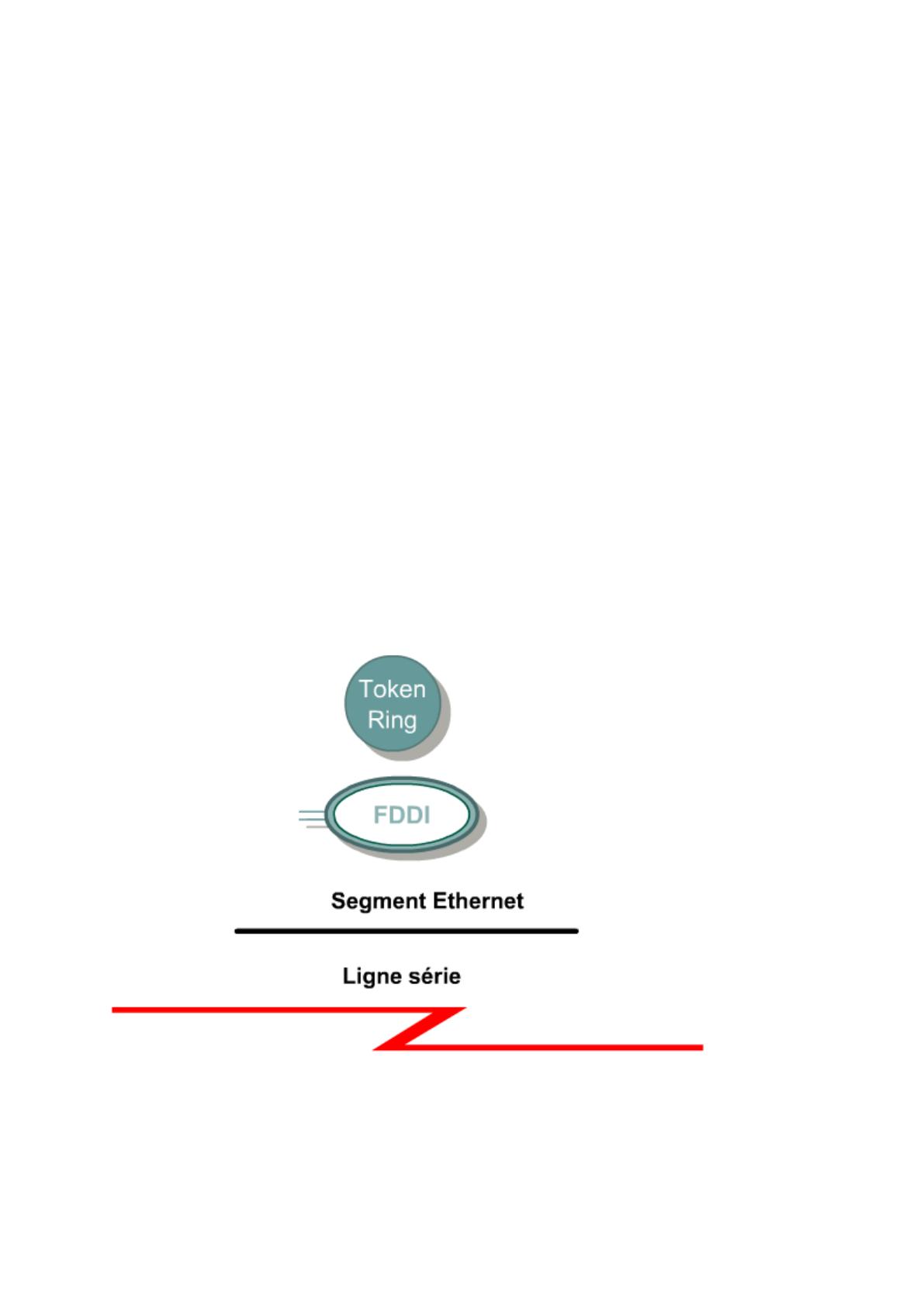

Différents symboles sont utilisés pour représenter les types de média. Le réseau Token Ring
est représenté par un cercle. Le réseau FDDI est représenté par deux cercles concentriques et
le réseau Ethernet symbolisé par une ligne droite. Les connexions série sont représentées par
une ligne en forme d’éclair.
Vous pouvez faire appel à plusieurs types de média pour concevoir un réseau informatique.
Un média permet d’acheminer un flux d’informations via un réseau LAN. Les LAN sans fil
utilisent l’atmosphère ou l’espace comme média. Les autres médias réseau confinent les
signaux réseau dans des fils, des câbles ou de la fibre optique. Les médias réseau sont

considérés comme des composants de la couche 1 (ou couche physique) des réseaux LAN.
Chaque type de média présente des avantages et des inconvénients, basés sur les facteurs
suivants :
 La longueur de câble
 Le coût
 La facilité d’installation
 La sensibilité aux interférences
Le câble coaxial, la fibre optique et l’espace peuvent transporter les signaux réseau. Ce
module est plus particulièrement consacré aux câbles UTP de catégorie 5, dont la famille de
câbles de catégorie 5e. De nombreuses topologies prennent en charge les réseaux LAN, au

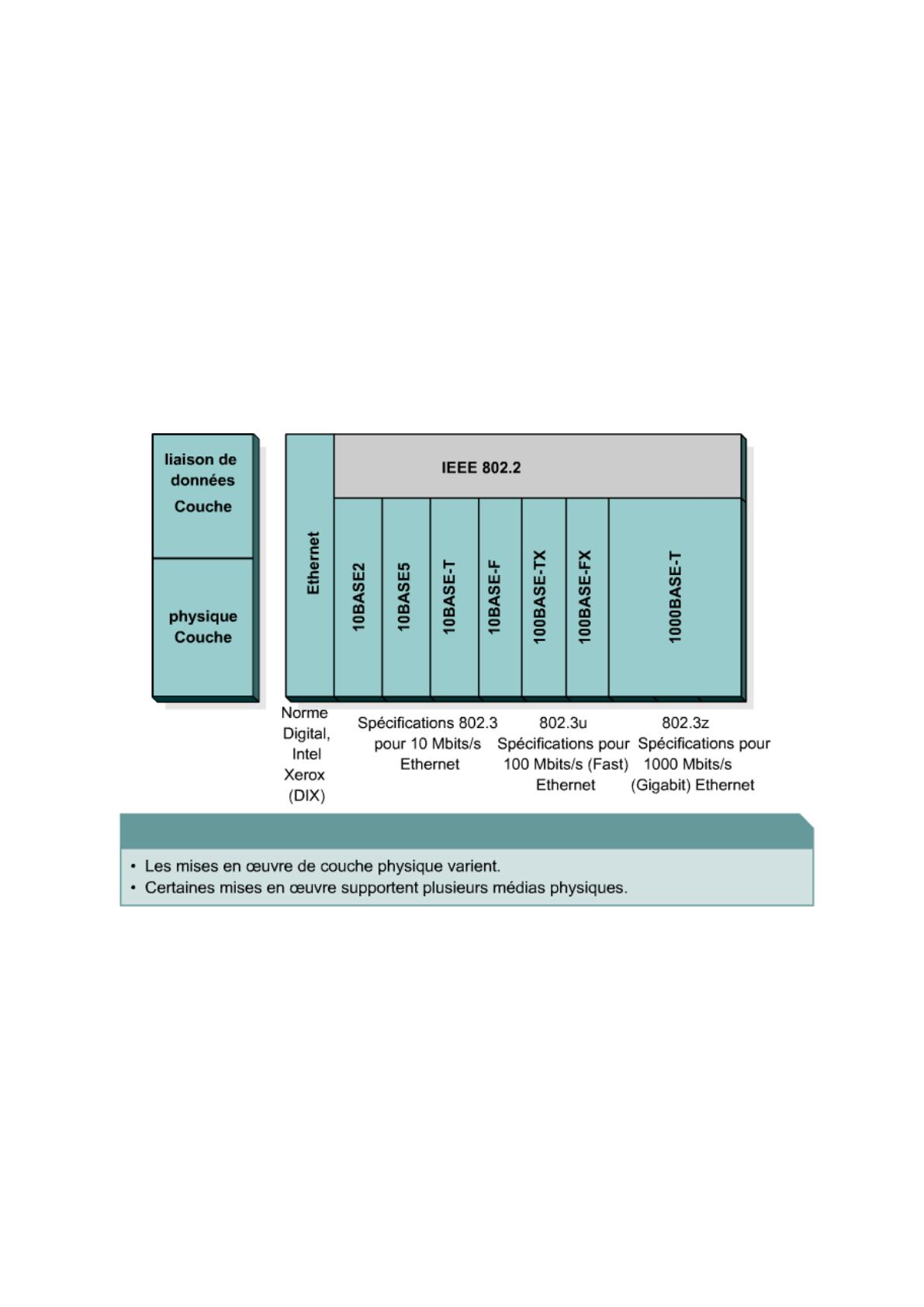

même titre que d’autres médias physiques. La figure
montre un sous-ensemble des mises en œuvre de couche physique pouvant être déployées
pour la prise en charge d’Ethernet.
La page suivante décrit la mise en œuvre d’Ethernet dans un environnement de type campus.
