• Classe : 01 • Tension de référence : 23O V • Courant de base Ib

•
Classe : 01
• Tension de référence : 23O V
• Courant de base Ib : 10 A
• Courant maximum Imax : 60 A
• Courant de démarrage : 0.004 Ib
• Fréquence de référence : 50 Hz
• Constante du compteur k : 1600 imp/kWh
• Température de fonctionnement : - 25°C à+55°C
• Humidité : < 85% HR
• Consommation du circuit de courant : 0.3 VA
• Consommation du circuit de tension : 1.0 W, 6 VA
Spécifications électriques
Spécifications physiques
•
Poids : 0.9 Kg
• Dimensions : 210*126*73 mm

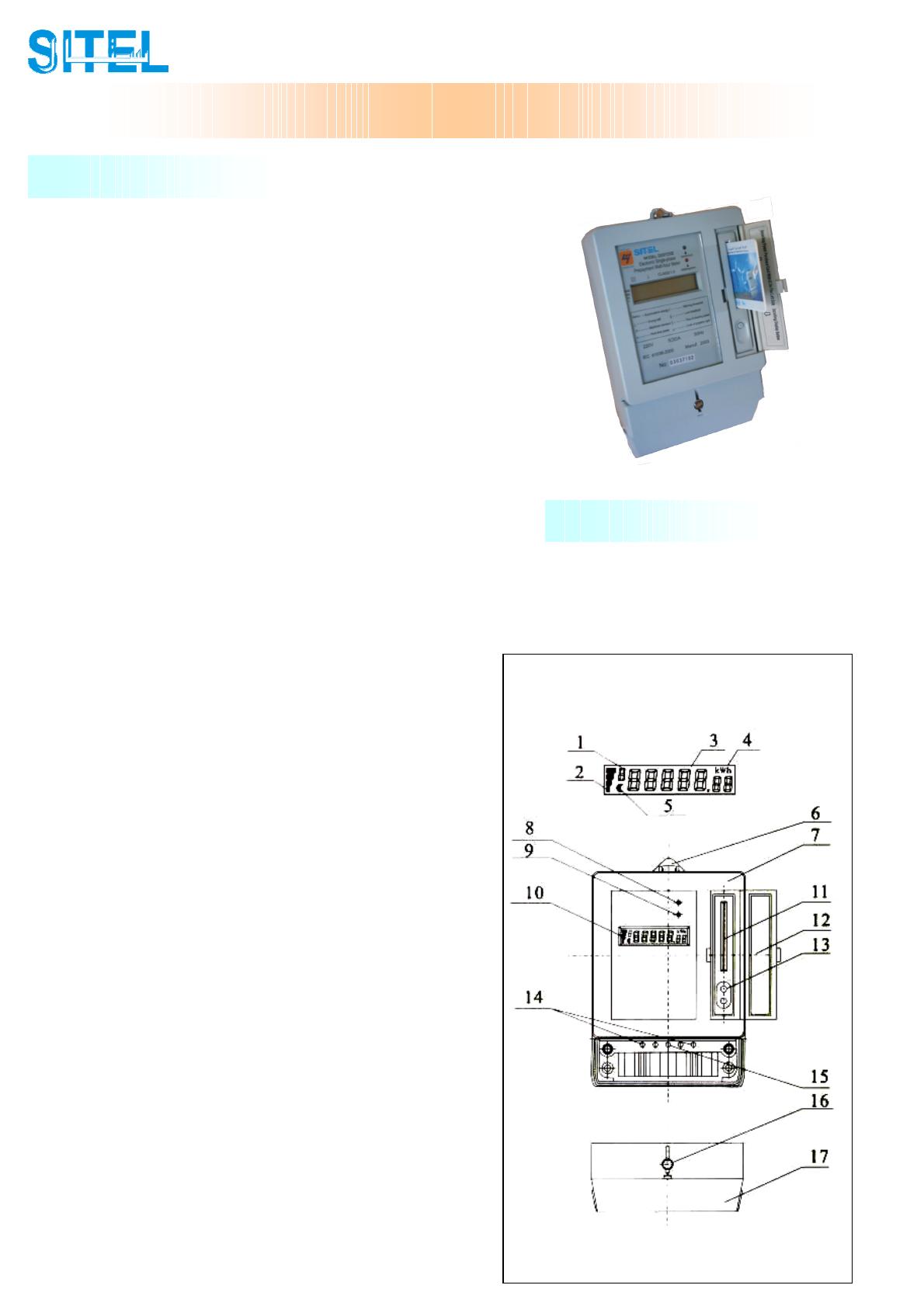

Compteur monophasé à carte de pré paiement
DDSY 23 III
1. Affichage des signaux.
2. Barres pour solde d’électricité.
3. Affichage des données.
4. Unité de mesure.
5. Signal de fraude d’électricité.
6. Fixation du compteur.
7. boîtier.
8. Voyant rouge d’alerte.
9. Voyant vert d’impulsions d’électricité.
10. Ecran LCD.
11. fente pour carte à puces.
12. Portière pour fente.
13. Bouton poussoir pour défilement des
données.
14. Sortie impulsions.
15. Bouton poussoir pour réinitialisation et
remplacement du compteur.
16. fixation et plombage du couvre bornes.
17
.
Couvre
bornes.

Ø Enregistrement du compteur :
Chaque compteur est fourni avec sa carte client sur laquelle le service de vente d’énergie charge
les données lors de l’établissement du contrat. Le client peut alors utiliser son compteur une fois
l’achat de la quantité d’électricité effectué.
Ø Achat de quantité d’énergie :
Quant le seuil minimum d’énergie est atteint, le compteur le signale. Le client doit alors se
déplacer avec sa carte au service de vente pour acheter à nouveau la quantité d’électricité qui lui
convient.
Ø Chargement de la quantité d’électricité dans le compteur :
Pour charger le solde d’électricité acheté, le client doit ouvrir la portière et introduire sa carte (carte
client) dans la fente du compteur. Dés que le compteur émet un bip, le client peut retirer sa carte. Le
nouveau solde est alors sommé avec l’ancien et enregistré.

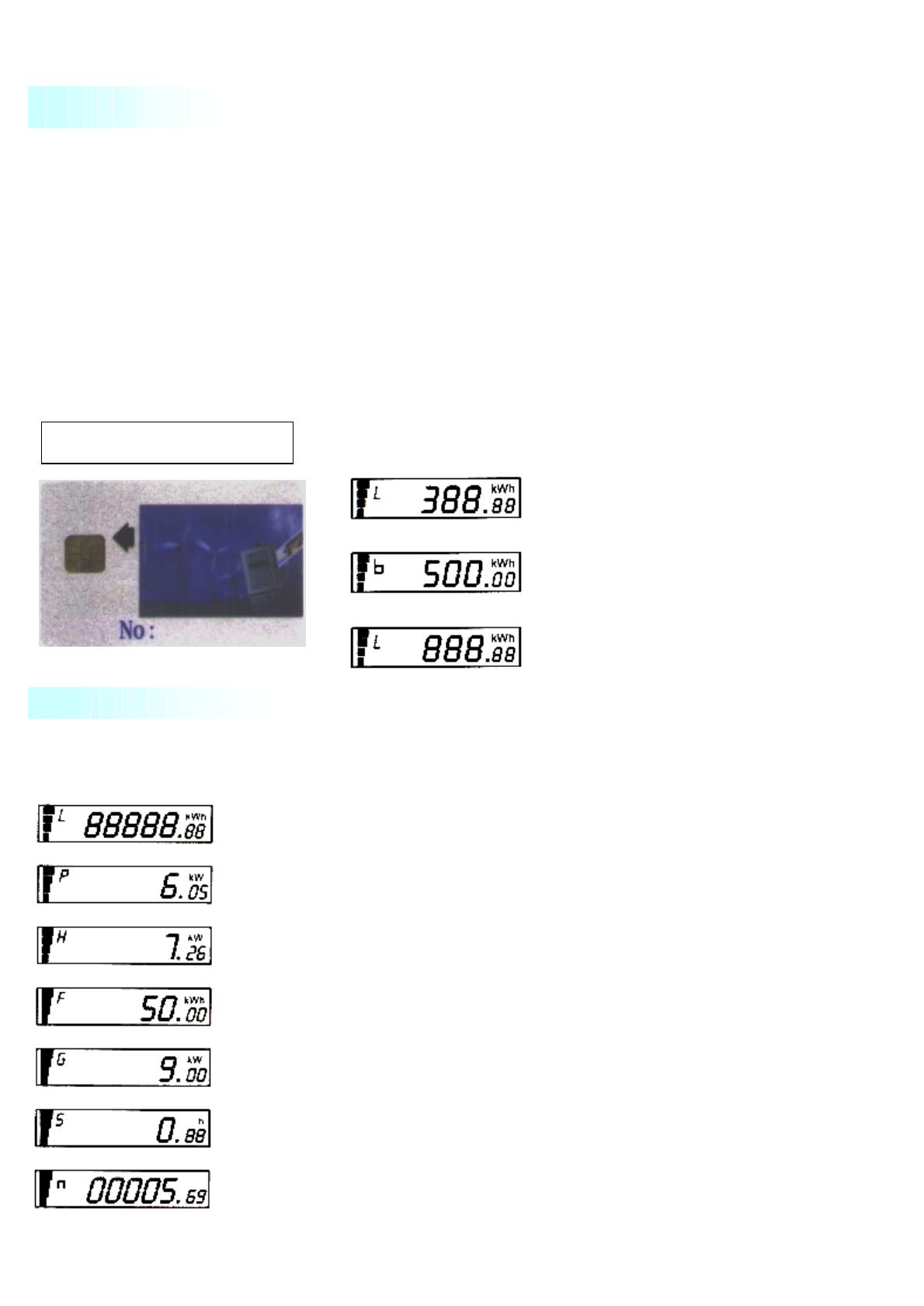

Pour visualiser les données de son compteur, le client peut soit introduire sa carte ou appuyer sur le
bouton poussoir de défilement situé sous la fente dédiée à la carte. Il pourra ainsi visualiser se qui suit :
Gestion du compteur
Carte client Après avoir introduit sa carte, le client verra s’afficher se
qui suit :
Ancien solde d’électricité
Quantité d’électricité achetée
Nouveau solde d’électricité
Visualisation des données
Solde d’électricité
Solde minimum
Puissance souscrite
Temps de fraude
Code d’identification
Puissance Max. appelée
Puissance temps réel

1. Solde minimum : Dés que Le seuil minimum d’électricité F est atteint le compteur émet un bip
sonore et la LED rouge clignote avisant le client pour effectuer un autre achat. Le bip pourra être
éliminé en appuyant sur le bouton de défilement, la LED continuera cependant à clignoter et le
compteur fonctionnera jusqu’à l’épuisement total du solde si le client n’effectue pas de chargement.
2. Surcharge du compteur : Dans le cas où la puissance Max appelée P est supérieure à la
puissance souscrite G, la LED clignotera et l’écran se figera sur la puissance temps réel h.
Si le client constate que sa puissance souscrite G est insuffisante, il pourra alors augmenter sa
puissance en se présentant au service de vente muni de sa carte afin d’effectuer cette opération.
3. Fraude d’électricité : En cas de fraude, le signe clignote sur l’écran. Le compteur commence à
enregistrer le temps de fraude en heures (0.01h = 36 secondes). Quand la fraude est cessée, le
compteur gardera en mémoire le temps et le signe restera affiché. La fraude pourra être détectée
soit sur la carte du client soit sur la carte spéciale de l’agent (carte de lecture) lors d’un contrôle de
routine.
I. Carte de réinitialisation : Cette carte permet de récupérer le compteur après l’expiration du contrat
de l’abonné.
II. Carte de remplacement : Cette carte permet, en cas de disfonctionnement du compteur, de le
remplacer en copiant les données dessus et les transférant sur le nouveau. Le client se voit donc
avec un compteur neuf tout en gardant toutes ses données.
III. Carte de lecture : Cette carte permet à l’agent de transférer les données des abonnés lors d’un
contrôle de routine. Elle peut emmagasiner jusqu’à 100 compteurs.
Signaux d’alerte
Cartes spéciales
