Alhena
L’un des requis fondamentaux pour la thérapie des nouveaux
nés, en particulier ceux avec un faibles poids et d’avoir a
disposition un environnement thermo-contrôlé. Pour garantir
cette condition beaucoup de méthodes qui prévoient l’usage
de différents types d’appareils sont utilisées en plus des
couveuses, les plus diffusées sont les tables chauffantes qui
sont des systèmes thérapeutiques ouverts avec
réchauffement radiant a infrarouge que l’on utilise dans les
thérapie intensives et salles d’accouchement.
En réalité, un tel system qui permet un accès direct et rapide
au nouveau né est la méthode la plus pratique et la plus
efficace pour maintenir le corps du patient et le matelas a la
température la plus appropriée. Le système de réchauffement
a rayons infrarouges permet de réduire au minimum la perte
de chaleur, tout en assurant un confort maximum au
nouveau né et en stabilisant le microclimat de milieu
environnant. En ajoutant le silence, on déduit que ces
appareils sont les plus adaptés pour assurer au petit patient le
maximum de bien être. Les tables chauffantes de la série
ALHENA sont excellentes aussi pour le personnel qui l’utilise
car elles permettent un control plus direct de la température,
l’observation et le libre accès au patient, la réanimation et
l’oxygénothérapie d’une manière optimisé et l’exécution des
procédures médicales qui nécessitent l’intervention de
plusieurs personnes simultanément. Tout en respectant les

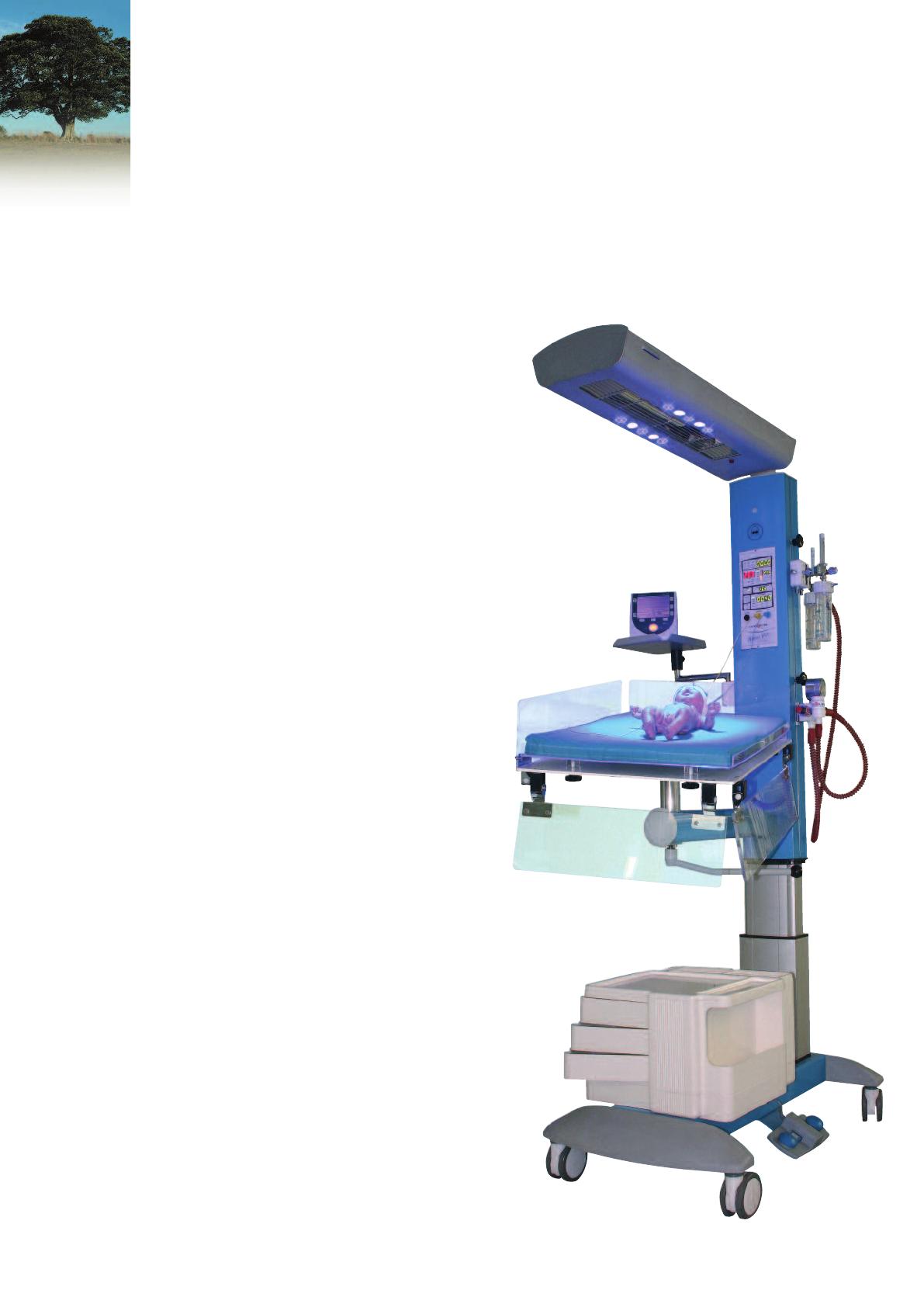

normatives de sécurité, l’ALHENA PLUS créée par Ginevri
satisfait ces requis en fournissant d’ultérieurs prestations qui
rendent l’appareil un vrais centre néonatal de thérapie, qui
optimise et facilite au personnel médical et infirmier les
différentes procédures nécessaires au soins des nouveau nés.
Parmi les caractéristique significatives constructives et
fonctionnelles de l’ALHENA PLUS, se confirme la particularité
de la présence d’un système de photothérapie réalisé avec
une technique innovante constituée de 6 Blue Power Led
(avec longueur d’ondes centrée d’environ 45nm) qui
permettent un traitement efficace de l’ictère néonatal et
atteignent une puissance égale a 5 ou 6 fois celle des tube
fluorescent Blu Special. Même l’illumination est réalisée avec
4 led blancs Daylight qui permettent l’observation précise du

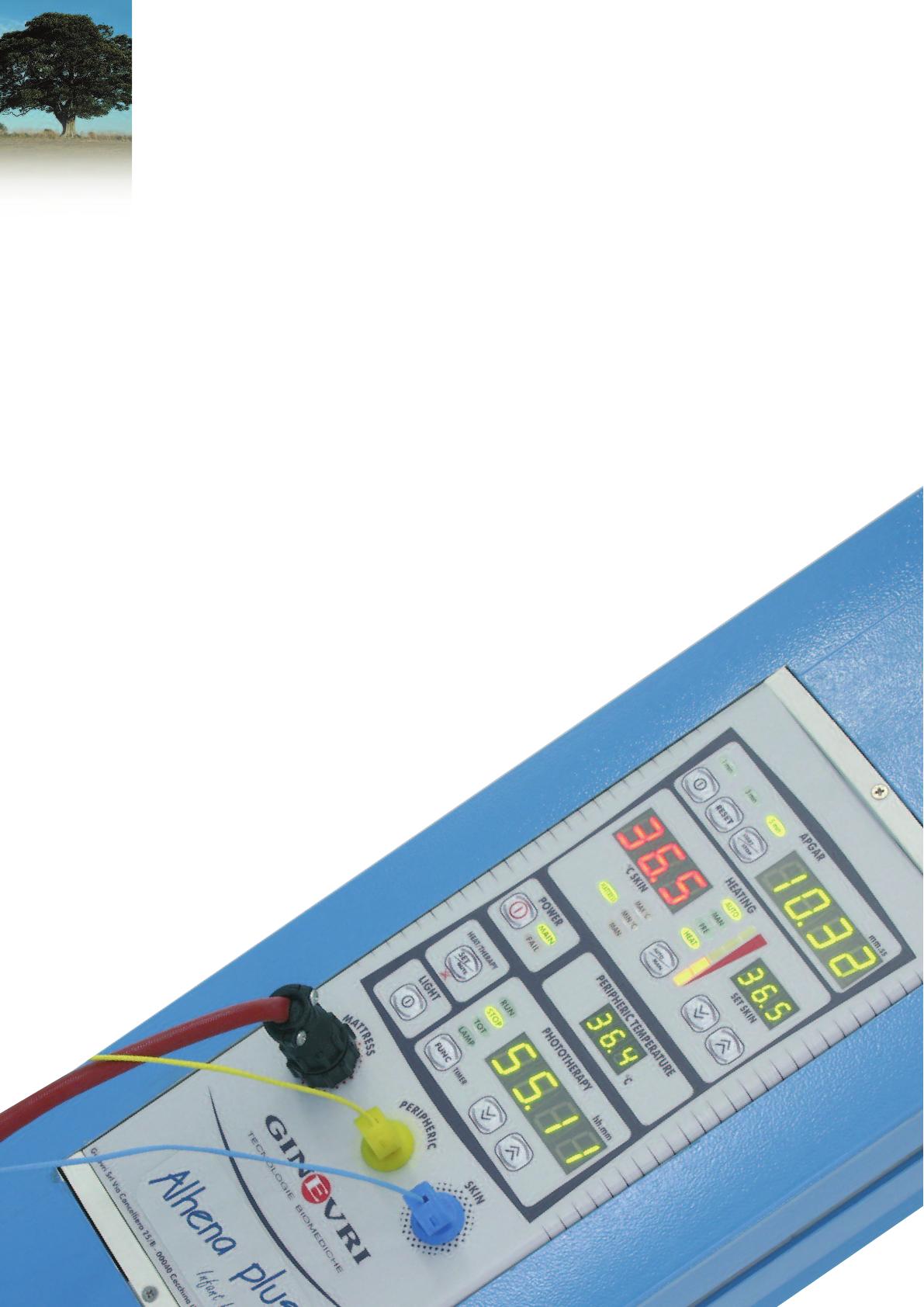

patient sans modifier la couleur naturelle. Un panneau de
control electronique permet l’accès simultané a toutes les
fonctions a travers des procédures simples et en évitant des
erreurs de manipulations, en assurant ainsi une facilité
maximum d’usage.
Les modalités disponibles sont les suivantes:
Modalité Automatique: Le niveau de réchauffement est
contrôlé par un microprocesseur a travers un monitorage
constant de la température du patient pour maintenir la
Tables Chaffantes

Tables Chaffantes
Alhena
valeur insérée par le personnel médical.
Modalité Manuelle: Le niveau de réchauffement est réglé
directement par l’utilisateur.
Modalité pré-réchauffement: Le niveau de réchauffement est
réglé automatiquement a 30% et les alarmes sont
désactivées.
Le monitorage de la température du patient bénéficie d’une
seconde sonde de température dédiée a la lecture de la
température périphérique. Cette deuxième sonde peut être
particulièrement utile dans le cas de jumeaux.
Les températures abdominales et périphériques du bébé, la
température réglée (en modalité manuelle) et le pourcentage
de réchauffement sont visualisées sur un afficheur digital
dédié.
Un set complet d’alarmes permet une sécurité maximum
d’opération : Les dispositifs sont munis d’alarmes visuelles et
acoustiques de haute et basse température cutanée, mal
fonctionnement et/ou déconnection de la sonde cutanée et
défaut d’alimentation secteur. Le module APGAR permet le
monitorage de l’indice de Apgar a travers un conteur digital
et d’un signal acoustique avec intervalles de 1, 3 et 5 minutes
de l’activation. Le matelas thermique AQUAGEL (en option)
est perméable aux rayons X et distribue uniformément et
confortablement la chaleur aux nouveau né, il est connecté
directement aux panneau de control de la table chauffante et
servo-contrôlé par son system opératif. Le control précis de la
chaleur garantit l’absence de température de contacte élevées.
Le lit du patient est réglable sur un angle de 360° a travers un
system de Round Tilting et équipé de bords ouvrables vers le
bas et amovibles séparément, caractéristique distinctive des
centres de thérapie néonatale produits de la Ginevri. La
hauteur de l’appareil peut être réglable électriquement a
travers un actionneur avec commande a pédale (en option).
Cette régulation ne change pas la distance entre le lit et la
plafonnière (80 cm) afin de pouvoir maintenir l’intensité de
réchauffement et le rayonnement de la photothérapie. Une
autre version ALHENA sans dispositif de photothérapie est
disponible

Alhena
La tecnologie Power LED
La nouvelle série d’appareils Ginevri pour le traitement photo
thérapeutique a été équipée de la nouvelle technologie Power
Led, la plus récente frontière pour traitement des pathologie
d’hyper bilirubine des nouveau nés et consiste a l’exposition
de la peau des patients a une source émettrice d’une énergie
lumineuse dans une bande thérapeutique dont l’intervalle de
longueur d’ondes est de 420-480nm.
La caractéristique qui rend la
technologie Power Led la
meilleur technologie
pour cette
application est
non seulement
le fait que
l ’ é m i s s i o n
d’énergie s’effectue
dans la bande spécifique avec
une onde maximale de 455nm, mais
aussi au fait que les Power Led sont hautement
directionnels. Cela permet le rayonnement de la seul
surface de traitement, d’éviter de perturber les operateurs et
les patient se trouvant prés de la l’appareil, d’améliorer le
confort du petit patient et d’avoir le rendement maximum
therapeutique. La nouvelle technologie Power Led est
l’évolution technologique des tubes a néon fluorescents.
La puissance radiométrique est vingt fois plus grande par
rapport a la vieille technologie a parité de puissance dissipée
pour le fait que la consommation d’un seul tube fluorescent
est égale a celle de 6 Power Led. Le résultat est une
amélioration énorme de l’efficacité de l’appareil qui se traduit
par une incrémentation réelle de la puissance de l’appareil de
4 fois par rapport a la technologie de vieille génération. Cela
signifie une réduction considérable des temps d’expositions
nécessaires pour la photothérapie a parité d’efficacité de
traitement avec les bénéfices conséquents aux patients et
médecins. Un autre avantage de l’innovante technologie
Power Led est le temps utile de durée de vie des lampes et de
leur fiabilité. Les Led ont une durée de vie très longue et
d’une dégradation de puissance émise très basse. Deux
numéro de comparaison pour quantifier ce fait: après
environs 2000 heures de fonctionnement la réduction en
pourcentage de la puissance émise par les lampes a
néon fluorescent est au alentour de 25%, celle
des Power Led est d’environ 8%. Le
résultat immédiat de cette
caractéristique est la vie
utile des lampes qui
passe des 2000
heures d’un tube
néon fluorescent
aux 5000 heures des
Power Led réduisant d’un
tiers les interventions d’assistance
technique et par conséquent les couts d’exploitation. Les
tableaux suivants résument les donnés techniques des Power
Led qui démontrent d’une façon sans équivoque la nette
supériorité de la nouvelle technologie destinée a remplacer
celles des tubes néon fluorescents désormais obsolètes.
MODEL Lampe avec 6 power LED Lampe avec 4 tubes Fluorescent
Puissance radiométrique (a 80cm de la source en µW/cm) 1500 280
rayonnement entre 420 et 480 nm (a 80cm µW/cm/nm) 30 5.5
Puissance dissipée 22 80
Durée de vie moyenne 5000 2000
Directivité (angle du cône d’illumination) 30° 180°

MODEL Alhena Alhena Plus
Marcage CE (dispositifs Medicaux) Oui Oui
Type Table chauffante Table chauffante
Rechauffement 1 tube a quartz pour 1 tube a quartz pour
le réchauffement de 450W le réchauffement de 450W
Control de température Automatique, manuel, Automatique, manuel,
Pré réchauffement. Pré réchauffement.
Indicateur de températures Digital de 23 a 38 Digital de 23 a 38
réglables en C°
Indicateur de temperatures Digital de 18 a 45 Digital de 18 a 45
relevées sur le patient en C°
Type de photothérapie - 6 Power Led Bleus
Radiation pour la bilirubine - 30
de 420 a 480 nm, uW/cm/nm a 80 cm
Lampe pour photothérapie No 6 Power Led Bleus
Durée de vie des Power Led Bleus - 5000 heures
Conteur de thérapie Oui (électronique) Oui (électronique)
Surface d’illumination de 70x40 (27x16) 70x40(27x16)
photothérapie cm2 (in2)
Lampe pour illumination 4 Lampes halogène 20W chacune 4 Day Light blancs
Ventilateur de refroidissement Oui Oui
Panneau de control Oui Oui
Plafonnier LxW cm (in) 80 x 28 x 11 (31.5 x 11 x 4,3) 80 x 28 x 11 (31.5 x 11 x 4,3)
Hauteur plafonnier de terre cm(in) 182-202 (71-80) 182-202 (71-80)
Empreinte du sol m2(ft2) 0.4 (4.3) 0.4 (4.3)
Diamètre roues cm(in) 10 (3.9) avec freins 10 (3.9) avec freins
Dimensions lit cm(in) 70x48 (27x19) 70x48 (27x19)
Matelas réchauffant contrôlé En option En option
Hauteur du lit (du sol) cm(in) 80 80
Inclination lit 15° a 360° 15° a 360°
Hauteur bords pliables cm 15 15
Poids kg(lb) 60 (132) 60 (132)
Alarme Acoustiques et visibles Acoustiques et visibles
Alimentations 230V / 50Hz 230V / 50Hz
Consommation en Watt 850 850
Caractéristique
techniques
spécifications
Alhena
Blue Power Led
Resistance chaffaunte
Lampe halogène
Daylight
