Electronique G3

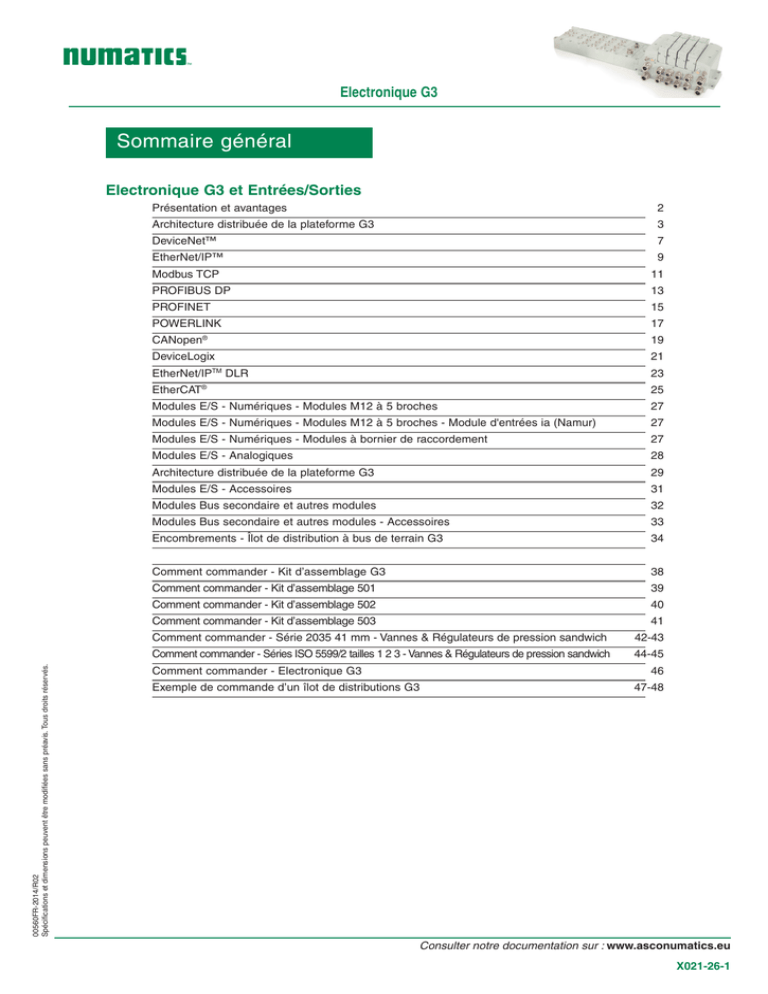

Sommaire général
Electronique G3 et Entrées/Sorties
Présentation et avantages 2
Architecture distribuée de la plateforme G3 3
DeviceNet™ 7
EtherNet/IP™ 9
Modbus TCP 11
PROFIBUS DP 13
PROFINET 15
POWERLINK 17
CANopen® 19
DeviceLogix 21
EtherNet/IPTM DLR 23
EtherCAT® 25
Modules E/S - Numériques - Modules M12 à 5 broches 27
Modules E/S - Numériques - Modules M12 à 5 broches - Module d'entrées ia (Namur) 27
Modules E/S - Numériques - Modules à bornier de raccordement 27
Modules E/S - Analogiques 28
Architecture distribuée de la plateforme G3 29
Modules E/S - Accessoires 31
Modules Bus secondaire et autres modules 32
Modules Bus secondaire et autres modules - Accessoires 33
Encombrements - Îlot de distribution à bus de terrain G3 34
Comment commander - Kit d’assemblage G3 38
Comment commander - Kit d’assemblage 501 39
Comment commander - Kit d’assemblage 502 40
Comment commander - Kit d’assemblage 503 41
Comment commander - Série 2035 41 mm - Vannes & Régulateurs de pression sandwich 42-43
Comment commander - Séries ISO 5599/2 tailles 1 2 3 - Vannes & Régulateurs de pression sandwich 44-45
Comment commander - Electronique G3 46
Exemple de commande d’un îlot de distributions G3 47-48
00560FR-2014/R02 Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Consulter notre documentation sur : www.asconumatics.eu
X021-26-1

La G3 affiche ses innovations !
Visualisez de façon simple et
rapide les paramètres et dia-
gnostics de vos installations
Affichage visuel pour
configuration et diagnostic Modularité
Module ARM
(Mémoire de sauvegarde)
Raccordement simple
et robuste
Paramètres de configuration Diagnostics par afficheur
• Réglagedel’adresse
• Réglagedelavitessedetransmission
• Réglagedelataillemémoiredesdiagnostics
• Choixdespositionsderepli
• Réglagedelaluminositédel’afcheur
• Retourauxparamètresd’usine
• Détectiondescourts-circuitsetdescircuitsouverts
• Détectiond’undéfautd’alimentation
• Détectionetvisualisationd’unetensiond’alimentationtropfaible
• Détectiond’unedéconnexiond’unmoduleEntrée/Sortie
• Modeauto-test(sansPCnipocket)
• Détectiondeserreursdecommunication
Simplification, gain de temps :
•Câblage réduit:Modedistribuépermettantdeconnecterlesentrées/sortiesauplusprèsdel’actionneur
•Connexion standard : Raccordement par connecteur à visser M12 ou à borniers
•Raccordement rapide et efficace : Connecteur SPEEDCONNEC M12 verrouillé en ½ tour
•Sauvegarde des données:ModuleARM(mémoiredesauvegarde).Mémoirenonvolatilepoursauvegardedesparamètres
•Rapidité d’intervention : Visualisation des diagnostics par afficheur sur chaque module
•Accessibilité : Enclipsage facile de chaque module en face avant, sans démontage de l’îlot
•Modularité pneumatique : Interface avec les distributeurs 501, 502, 503 et 2035 d’un débit allant de 400 l/min ANR jusqu’à
3800 l/min
•Modularité électrique : Entrées/Sorties analogiques et numériques
•Etude simplifiée : Téléchargement des dessins 2D/3D disponibles en 85 formats différents
00560FR-2015/R01 Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Consulter notre documentation sur : www.asconumatics.eu
X021-26-2
Electronique G3

Electronique G3

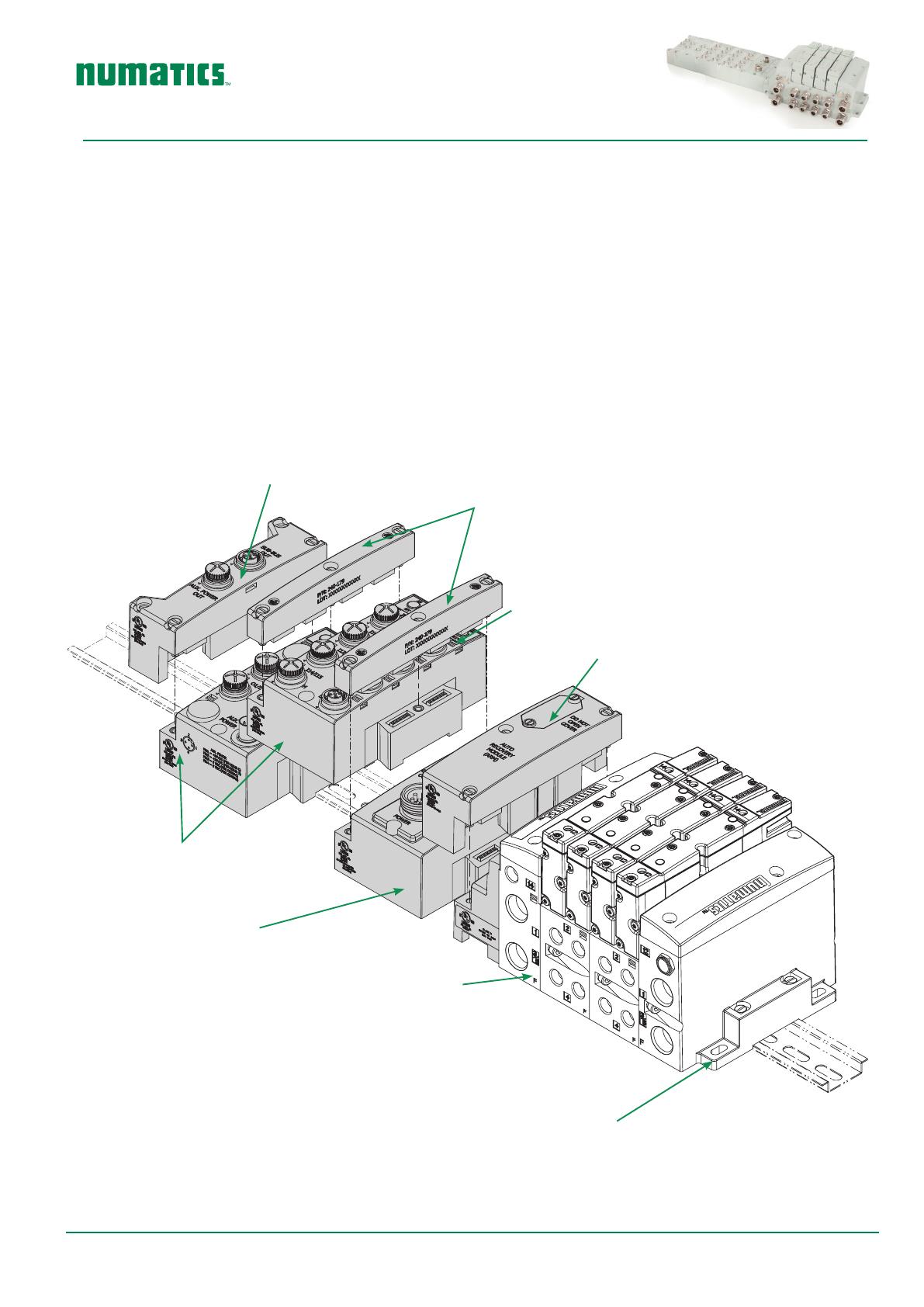

Modularité de l’électronique G3
E/S numériques
L’électroniqueG3estunsystèmeentièrementmodulaire.Touslesmodulesélectroniquessontfixéslesunsaux
autresaumoyendeclipsmécaniquespermettantl’assemblageetlamodificationultérieuredusystème.Lesys-
tèmeestainsid’unegrandemodularité. La flexibilité est étendue du faitque les mêmes modules peuventêtre
utilisés dans les configurations centralisées et distribuées.
L’électronique G3 s’interface avec la gamme de distributeurs modulaires des séries 501, 502 et 503, mais aussi
lesdistributeursdelasérie2000,ainsiquelesISO5599/2etISO15407-2pourproposerunetrèslargegamme
de débit et ainsi couvrir toutes vos applications.
00560FR-2015/R01 Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Îlot de distribution - distributeurs
séries 501, 502, 503, 2035,
ISO 15407-2 et ISO 5599/2
Module de
communication (nœud)
Modules E/S
analogiques ou numériques,
NPN ou PNP
Option montage sur rail DIN
Module ARM
(mémoire de sauvegarde)
Etiquettes E/S
Cavaliers clipsables
Embout gauche ou
module de terminaison
Consulter notre documentation sur : www.asconumatics.eu
X021-26-3

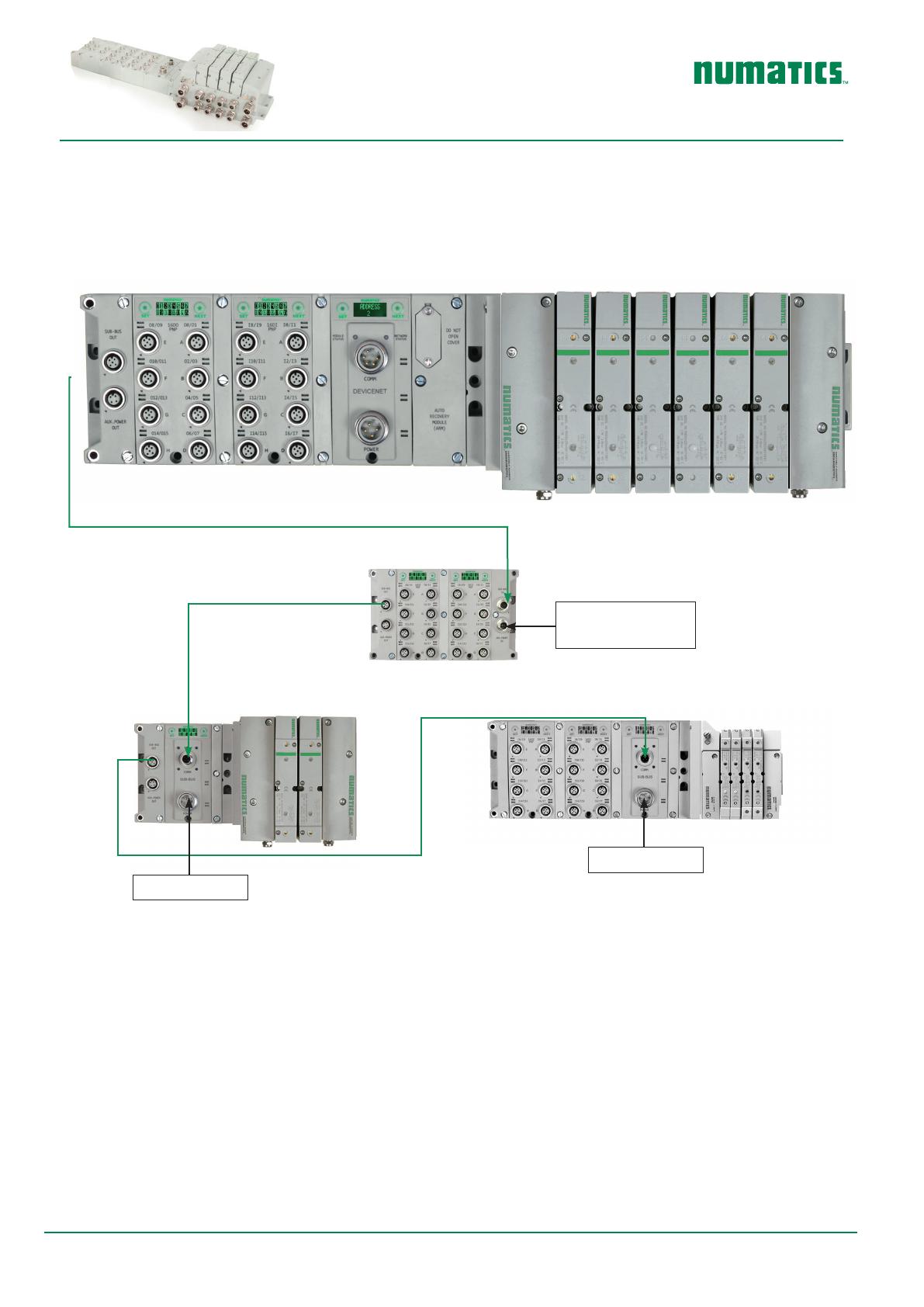

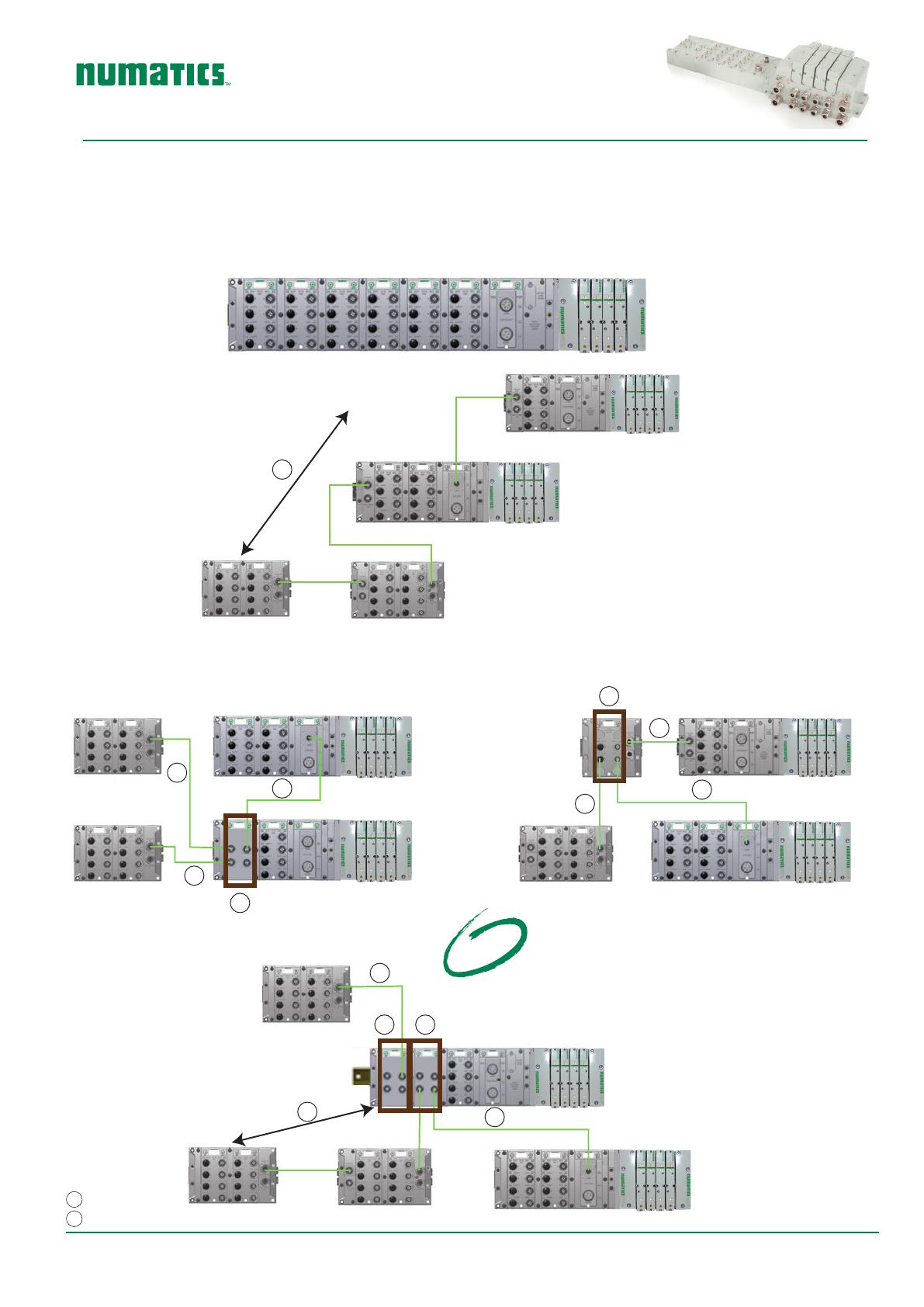

Architecture distribuée de la plate-forme G3
La solution simple et économique pour vos systèmes automatisés
Fond de panier distribué
Fond de panier distribué
Fond de panier
distribué
Module distribué avec
Entrées/Sorties
Module distribué avec Entrées/
Sorties et distributeurs
Module distribué avec distri-
buteurs pneumatiques
Alimentation 24 V CC
(optionnelle pour les
modules d’entrée distibués)
Alimentation 24 V CC
Mode distribué
• Jusqu’à256Entrées/544Sorties(1200bits)parnœud(ou
adresse)
• Capacitéde16modulesdistribués,enligneouenétoile
• Modulesd’Entrées/Sortiesassociablesounonàlapartie
pneumatique
• Entrées/Sortiesanalogiquesounumériques(PNPouNPN)
• ModedistribuéPlug&Playsansparamétrage
Alimentation 24 V CC
Protocoles G3 supportés :
• DeviceNet™
• EtherNet/IP™
• PROFIBUS-DP®
• PROFINET®
• POWERLINK
• ModbusTCP
• CANopen®
• DeviceNet™
w/DeviceLogix
• EtherCAT®
Protocoles G2-2 supportés :
• Interbus S
• AS-interface
00560FR-2014/R01 Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Îlot principal avec communications bus de terrain
Consulter notre documentation sur : www.asconumatics.eu
X021-26-4
Electronique G3

Electronique G3
Architecture distribuée de la plate-forme G3
La solution simple et économique pour vos systèmes automatisés
00560FR-2015/R01 Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Distribution en ligne
Distribution en étoile
nouveau
L 30 m maxi
H
Hub
L
L
L
L
L
L
L
L
L
L
H
H
H H
