ITM-0024-ED5-FRA-VIGILEC MONO PISCINAS.cdr

Composants et fournitures électromécaniques
RFW

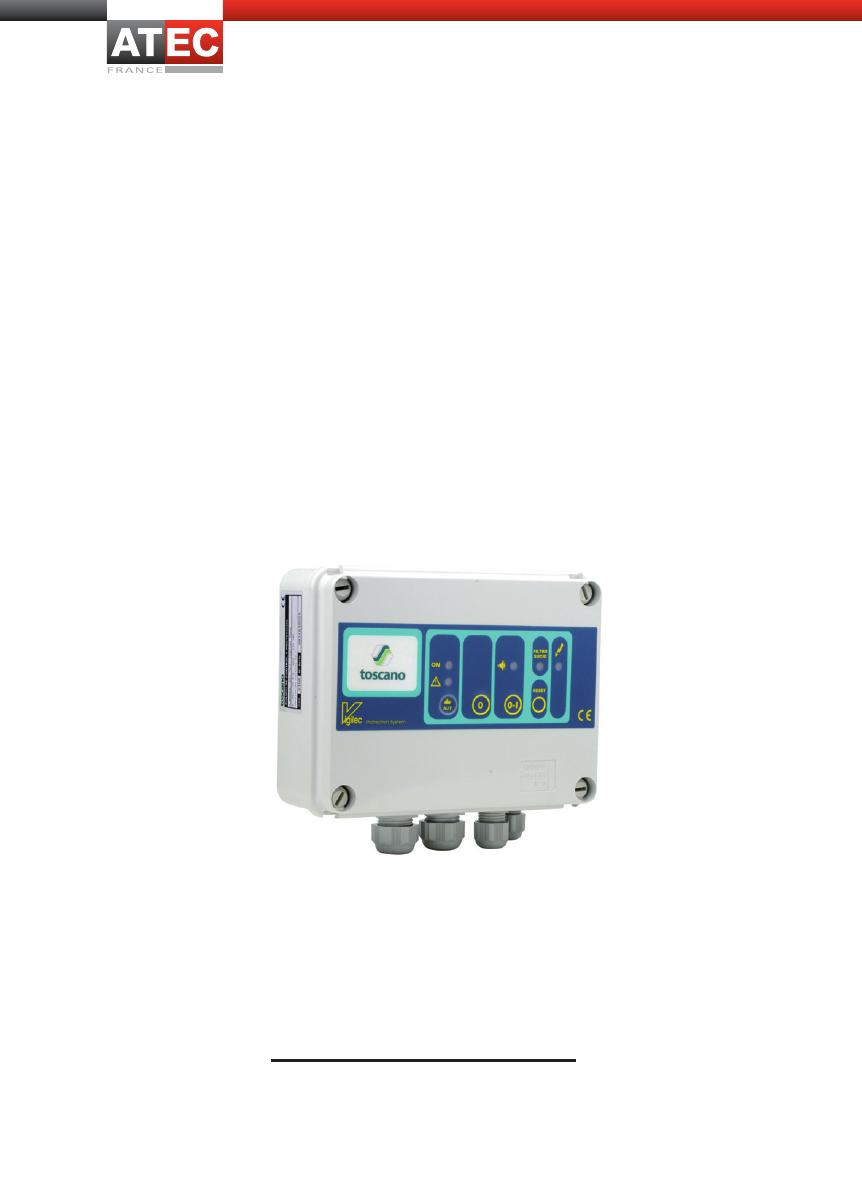

COFFRET COMMANDE, PROTECTION
POMPE DE PISCINE - MONOPHASE
Type V1MP
Notice d’utilisation
Composants et fournitures électromécaniques
NOTICE D’INSTALLATION ET DE MISE EN SERVICE
Vigilec Mono Piscines
Coffret multifonctions de commande
et protection de pompe de filtration
monophasée
Description générale
* CONTRÔLE ET PROTECTION DE LA POMPE.
* CONTRÔLE DE L’ECLAIRAGE DE LA PISCINE.
* CONTRÔLE DE LA REMISE A NIVEAU DU BASSIN.
* INDICATION DE FILTRE COLMATE.
* ARRÊT POMPE LORS DE REMONTEE EN SURFACE DU ROBOT NETTOYEUR.
* ARRÊT POMPE LORS DE PRISE D’AIR DANS LES SKIMMERS.
* ARRÊT POMPE LORS DE HAUSSE DE TENSION DE +30%.
* SYSTEME ANTI-GRIPPAGE DE POMPE.
- Alimentation MONO 230 Vac.
- Protection contre les erreurs de connexion.
- Relais de 18 A.
- Horloge de programmation (sans réserve de marche).
- Indication de filtre colmaté.
- Automatisme de remplissage et de remise à niveau du bassin.
- Protection contre la marche à sec de la pompe avec réarmement automatique au bout de
30 minutes.
- Mise en marche automatique du moteur 1 seconde toutes les 24 heures d’arrêt continu
afin d’éviter le grippage de la pompe pendant de longues périodes d’inactivité
(en mode AUT. seulement).
- Potentiomètres de protection thermique contre les SURCHARGES (déclenchement
de l’alarme en 7 sec.) et SOUS-CHARGES (déclenchement de l’alarme en 7 sec.
après un temps d’inhibition de 3 minutes), tous deux réglables de 0 à 18 A.
- Choix de fonctionnement MAN-0-AUT par touches embossées.
- Eclairage/Extinction manuel des projecteurs par simple touche embossée 0/I
(extinction automatique au bout de 3 heures).
- Voyants lumineux de TENSION, MARCHE, FILTRE COLMATE, ECLAIRAGE et
SURCHARGE.
- Touche de réarmement sur défaut pompe (RESET).
- Commande à distance par contact sec ou simple tension de 6 à 400 Vac/Vdc.
- Sortie à contact sec pour la connexion de l’éclairage de la piscine.
- Sortie à contact sec pour la connexion de l’électrovanne de remise à niveau du
bassin.
- Alimentation en basse tension (< 24 V) des organes de commande extérieurs
pour une sécurité accrue.
- Presse-étoupes de serrage de grand diamètre et de grande étanchéité.

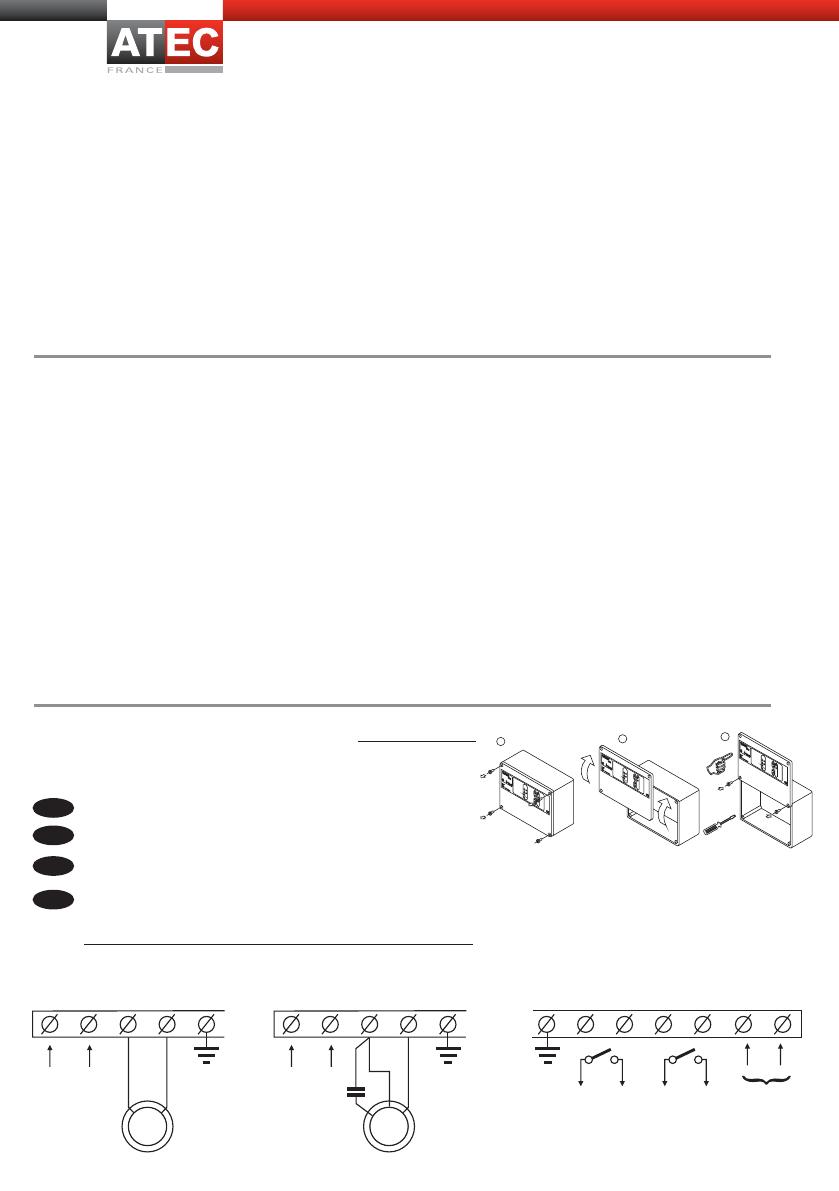

Installation et raccordements
Réaliser toutes connexions ou fileries à l’aide d’embouts ou de cosses (SECTION MAXI.: 4 mm²).
3
2
1
I
Positionner le couvercle suivant le schéma ci-contre.
II
Raccorder l’ ALIMENTATION directement au bornier correspondant (bornes L, N).
III
Raccorder le MOTEUR (POMPE) directement au bornier correspondant (bornes L1, N).
V
Télécommande possible (REMOTE) par simple connexion aux bornes 5 et 6 d’un organe extérieur de commande (voir Fonctionnement de l’équipement).
Equipement muni d’une protection contre les erreurs de connexion.
Shunter ces bornes lorsque la fonction de télécommande n’est pas utilisée.
Schéma de raccordement
L
ENTREE
ALIMENTATION
S
1
SORTIE MOTEUR
MONO
N
L1
3
2
3
4
5
6
N
SORTIE MOTEUR
TRI
SORTIE
ECLAIRAGE
N
SORTIE
LECTROVANNE
L1
ENTREE
ALIMENTATION
S
N
1
CONDENSATEUR
L
fig.A
REMOTE

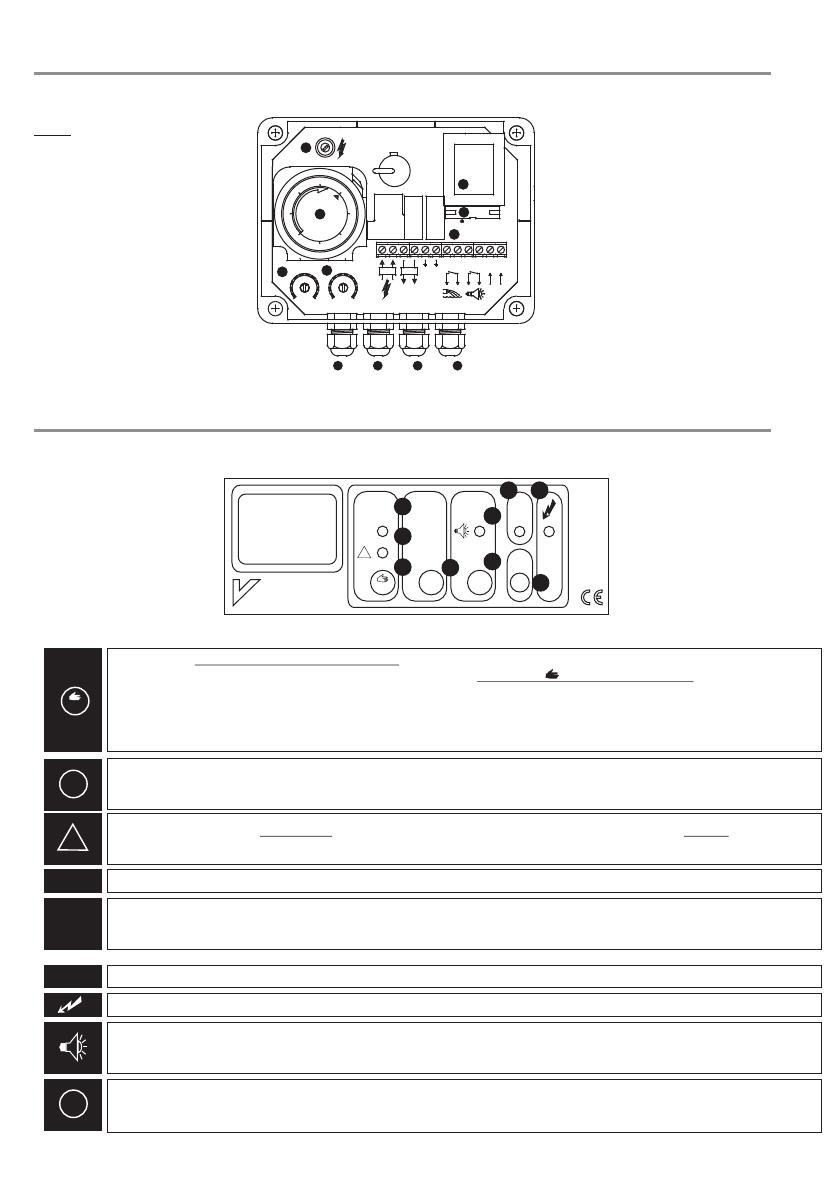

Descriptif intérieur
Vérifier que tous les raccordements
soient correctement effectués.
A.- Fusible de commande (0,1A).
B.- Transformateur de tension.
C.- Connecteur cordon de liaison.
D.- Horloge de programmation.
E.- Curseur de réglage Sous-charge moteur (Amp.).
F.- Curseur de réglage Surcharge moteur (Amp.).
G.- Bornier de raccordement.
H.- Presse-étoupe Entrée Alimentation.
I.- Presse-étoupe Sortie Moteur.
J.- Presse-étoupe Sortie Eclairage et Electrovanne.
K.- Presse-étoupe Entrée Télécommande (REMOTE).
TF1
0,1 Amp
A
TF2
24
B
RL3
RL1
D
6
RL2
21
3
C
18
J1
G
15
9
12
E
8
10
1 2 3 4 5 6
F
12
14
6
8
10
L
12
16
4
16
2
18
2
18
0
Amp.
MIN
0
N
L1
N
14
6
4
MOTOR
REMOTE
Amp.
MAX
H
I
J
K
Descriptif façade
5
4
ON
2
1
AUT
1
AUT
2
0
0-I
RESET
6
Protection System
Touche MARCHE: Mode AUTOMATIQUE (cercle lumineux vert fixe): Appuyer et relâcher immédiatement la touche: Le coffret est alors configuré en mode Automatique
et fonctionnera suivant la programmation de l’horloge et la fonction de télécommande. Mode MANUEL (cercle lumineux vert clignotant): Pour déclencher la marche
forcée de la pompe, appuyer sans relâcher la touche pendant au moins 3 secondes. Le coffret ne tient alors plus compte de l’horloge de programmation ni de la
télécommande (REMOTE) mais les protections contre les surcharges et sous-charges restent cependant activées. Appuyer de nouveau sur la touche pour stopper la marche
forcée de la pompe et revenir en mode Automatique. Sur défaut de tension (MAN-0-AUT), le mode de fonctionnement choisi reste mémorisé et reprend son cours une
fois la tension rétablie.
0
Touche ARRÊT. Stoppe le moteur et ne permet son redémarrage sous aucun prétexte. Sur défaut de tension (MAN-0-AUT), le mode de fonctionnement choisi reste
mémorisé et reprend son cours une fois la tension rétablie.
!
Voyant rouge: DEFAUT POMPE. Rouge clignotant: signale l’approximation d’une alarme pour SURCHARGE/SOUS-CHARGE moteur. Rouge fixe: signale un défaut
réel pour SURCHARGE/SOUS-CHARGE moteur après temporisation fixe de 7 sec. et après un temps d’inhibition de 3 minutes dans le cas d’une SOUS-CHARGE.
3
4
9
7
3
!
igilec
8
FILTRE
COLMATE
ON
5
FILTRO
SUCIO
Voyant vert: MARCHE POMPE.
Voyant jaune: FILTRE COLMATE (débit faible). Jaune clignotant pompe en marche: Débit insuffisant dû soit au colmatage du filtre soit à une mauvaise
aspiration de la pompe (prise d’air). Jaune clignotant pompe à l’arrêt: En cours de temporisation avant redémarrage de la pompe.
6 RESET
Touche RESET. Réarmement pompe après défaut pour SURCHARGE/SOUS-CHARGE moteur ou bien pour écourter une temporisation de redémarrage.
7
Voyant vert: SOUS TENSION. S'illumine en présence de tension d'alimentation.
8
Voyant vert: ECLAIRAGE. S'illumine lors de l’éclairage des projecteurs.
9
0/I
Touche ECLAIRAGE. Appuyer une seule fois sur la touche 0/I pour commander l’éclairage de la piscine et pour une durée fixe de 3 heures. L’extinction des projecteurs
peut s’effectuer à tout moment en appuyant de nouveau sur la touche 0/I.
ITM-0024-ED5-FRA. Page 2

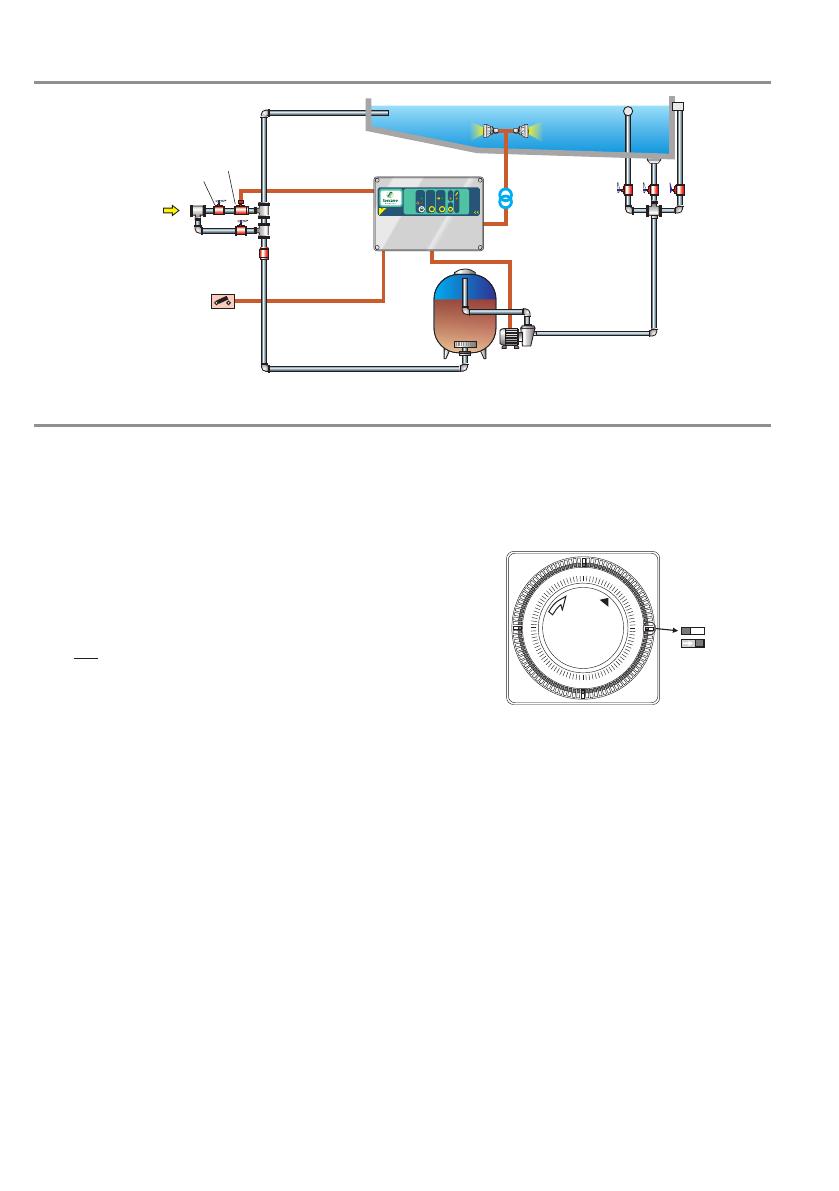

Diagramme normal de fonctionnement
BUSES DE REFOULEMENT /
BOUCHE DE REMPLISSAGE
NETTOYAGE
ECLAIRAGE
BONDE DE
FOND
ELECTROVANNE
VANNE MANUELLE
EN SERIE (*)
FILTRO
SUCIO
ON
RESEAU
D’EAU
!
RESET
AUT
igilec
0
0-I
Protection System
CLAPET
ANTI-RETOUR
FILTRE
A
SABLE
COMMANDE
A DISTANCE
CONDUIT DE REFOULEMENT
CONDUIT D’ASPIRATION
POMPE
(*): Réguler l’ouverture de la vanne manuelle (0 à 90º) de manière à avoir un apport d’eau approprié à l’installation (3 l/mn. par m²).
Fonctionnement de l’équipement
MODE AUTOMATIQUE
Appuyer une seule fois sur la touche MAN-AUT (Marche) pour le passage en mode Automatique (cercle lumineux vert fixe) . Le fonctionnement du groupe de filtration est alors uniquement régi par l’horloge de
programmation ou par un éventuel organe de commande extérieur (télécommande).
Appuyer une seule fois sur la touche 0 (Arrêt) pour supprimer tout mode de fonctionnement.
Ce mode de fonctionnement permet à la fois de protéger la pompe contre des défauts électriques ou hydrauliques et d’automatiser le fonctionnement du groupe de filtration, par mise en marche automatique aux
différentes heures du jour préalablement programmées sur l’horloge incorporée.
En cas de besoin, les bornes de télécommande (REMOTE) permettent également d’activer à distance le groupe de filtration depuis un autre dispositif externe. Shunter ces bornes lorsque cette fonction n’est pas utilisée.
2
1
24
23
22
3
21
4
20
5
(2)
6
18
(1)
19
7
17
Moteur OFF
Moteur ON
8
16
9
15
14
13
12
11
10
1º.- Mettre à l’heure l’horloge en tournant le disque dans le sens de la flèche (1) jusqu’à faire
coincider l’heure actuelle en face du repère (2).
2º.- Régler les horaires de commutation de la pompe en poussant les segments noirs vers
l’extérieur. Chaque segment activé équivaut à une fraction de temps de 15 minutes (position ON).
Nota: Pour désactiver l’horloge ou bien l’activer en dehors des horaires de commutation, pousser
tous les segments noirs vers le haut (position OFF) ou vers le bas (position ON) respectivement.
MODE MANUEL
Pour déclencher la marche forcée de la pompe, appuyer sans relâcher la touche pendant au moins 3 secondes (cercle lumineux vert clignotant). Le coffret ne tient alors plus compte de
l’horloge de programmation ni de la télécommande (REMOTE) mais les protections contre les surcharges et sous-charges restent cependant activées.
Appuyer de nouveau sur la touche pour stopper la marche forcée de la pompe et revenir en mode Automatique.
FONCTIONNEMENT A VIDE DE LA POMPE
Dans toute installation hydraulique, la marche à sec de la pompe est indiscutablement l’une des causes de panne les plus fréquentes. En effet, lors de fonctionnement à vide, la pompe
ne brasse que de l’air, ne se lubrifie pas et ne se refroidit pas, ce qui a pour conséquence l’usure prématurée des différents roulements, engrenages et joints d’étanchéité et à terme une
détérioration de la pompe ou du moteur.
Les causes les plus fréquentes de marche à sec sont les suivantes:
- Niveau d’eau en dessous des skimmers.
- Remontée en surface du robot nettoyeur.
- Filtre totalement colmaté.
- Prise d’air dans un point quelconque du circuit d’aspiration.
Pour la détection de la marche à sec, le coffret utilise le moteur comme simple capteur. En effet, lors de fonctionnement à vide, le moteur réduit considérablement l’effort exercé sur l’axe
de la pompe lorsque le débit de l’installation chute en dessous de sa valeur nominale.
Le coffret agit de la manière suivante:
Dès détection de marche à sec, le coffret stoppe la pompe et le voyant jaune de FILTRE COLMATE (débit faible) se met à clignoter, indiquant le début d’une première temporisation de 30
minutes. Un redémarrage automatique est effectué en fin de temporisation et, si toutes les conditions normales se trouvent réunies, le coffret maintient alors la pompe en
fonctionnement.
Dans le cas contraire, le coffret stoppe à nouveau la pompe pour marche à sec, débute une nouvelle temporisation de 30 minutes (voyant jaune clignotant) et active en même temps
l’ouverture de l’électrovanne de commande pour une remise à niveau d’eau, car nous savons que l’une des causes les plus fréquentes de marche à sec est l’aspiration d’air par les
skimmers suite à une baisse de niveau. En fin de temporisation, le coffret commande automatiquement la fermeture de l’électrovanne et le redémarrage de la pompe et, si toutes les
conditions normales se trouvent réunies, le coffret maintient alors la pompe en fonctionnement.
Si le problème persiste toujours, le coffret stoppe alors la pompe définitivement et le voyant rouge d’alarme s’allume, indiquant qu’il s’agit d’un défaut plus grave, dont les causes
peuvent être dues, au filtre à sable beaucoup trop colmaté, à une vanne restée fermée ou encore à une prise d’air à un endroit quelconque de l’installation. Une fois le problème résolu,
appuyer sur la touche RESET pour réarmer la pompe.
FONCTIONNEMENT HORS SAISON
Le coffret intègre une fonction très intéressante permettant d’éviter le grippage de la pompe pendant de longues périodes d’inactivité, par micro démarrages d’environ 1 seconde
toutes les 24 heures d’arrêt continu. Pour activer cette fonction une fois la saison terminée, laisser l’équipement sous tension en mode automatique et désactiver l’horloge de
programmation (sélecteur en position 0) ou la fonction de télécommande REMOTE (contact ouvert aux bornes 5 et 6).
ELECTROVANNE DE REMISE A NIVEAU DU BASSIN
Cette fonction, absolument pas obligatoire, est cependant très utile car elle permet d’automatiser la remise à niveau du bassin.
L’installation doit être pourvue pour cela d’une deuxième arrivée d’eau (voir diagramme en page 3), montée en parallèle au réseau principal et connectée soit directement au bassin
soit au tuyau de refoulement du groupe de filtration. Prévoir aussi l’installation d’une électrovanne pour commander la propulsion de l’eau vers le bassin et d’une vanne manuelle en
série pour réguler l’apport d’eau nécessaire. Réguler ensuite l’ouverture de la vanne manuelle (0 à 90º) de manière à propulser environ 100 litres d’eau au mètre carré de surface de
bassin (10 cm. de niveau) soit l’équivalent de 200 l/h au m² ou de 3 l/mn au m², ceci en l’espace de 30 minutes, durée fixe d’ouverture de l’électrovanne de commande. De plus, afin
d’éviter la propulsion de l’eau en sens inverse vers le groupe de filtration d’ou le risque de repousser les impuretés vers les skimmers, il est également conseillé d’installer un clapet
anti-retour entre le tuyau de refoulement et la jonction au réseau d’eau principal.
TELECOMMANDE (en mode Automatique seulement)
Les bornes de télécommande REMOTE (5 et 6) s’utilisent pour contrôler la pompe par le biais d’un organe extérieur de commande dont le contact sec se charge d’activer (par fermeture)
ou de désactiver (par ouverture) l’automatisme. Il est possible aussi d’appliquer une tension directe aux bornes en question, depuis 6 jusqu’à 400 Vac/Vdc.
Les dispositifs de commande sont généralement les suivants: flotteur, pressostat, horloge de programmation, presscontrol, programmateur d’arrosage, contact hors potentiel, contrôle
via radio, etc.
Shunter ces bornes lorsque la fonction de télécommande n’est pas utilisée.
Réglage des protections
Pour que le coffret fonctionne parfaitement, il est INDISPENSABLE de régler correctement les deux potentiomètres de sous-charge MIN. et surcharge MAX. situés à l’intérieur du coffret.
Les instructions de réglage sont les suivantes:
* Situer le curseur du potentiomètre MIN. au minimum (vers la gauche) et MAX. au maximum (vers la droite).
* Mettre en marche la pompe en mode MANUEL.
* Vérifier que toutes les vannes et le filtre soient dans de bonnes conditions pour que la pompe puisse fonctionner à son débit maximum.
* Tourner alors le curseur du potentiomètre MAX. lentement vers la gauche jusqu’à ce que le voyant rouge d’alarme s’allume. Répéter cette opération plusieurs fois jusqu’à trouver le point
précis. Une fois que le voyant s’allume, tourner alors légèrement le curseur vers la droite jusqu’à ce qu’il s’éteigne. Si l’alarme se déclenche et la pompe s’arrête, appuyer alors sur RESET
et répéter le processus de réglage.
* Maintenir la pompe en marche et fermer toutes les vannes disponibles pour provoquer le débit nul de la pompe (battement de l’eau à l’intérieur sans pompage).
* Tourner alors le curseur du potentiomètre MIN. lentement vers la droite jusqu’à ce que le voyant jaune de FILTRE COLMATE (débit faible) s’allume. Répéter cette opération plusieurs fois
jusqu’à trouver le point précis. Laisser alors le curseur dans cette position et ouvrir à nouveau les vannes pour que la pompe fonctionne correctement.
Réglage de SURCHARGE (intensité maximum)
Tourner le curseur à fond
vers la droite.
Tourner le curseur lentement
vers la gauche jusqu’à ce que...
1
2
Tourner alors le curseur légèrement
vers la droite jusqu’à ce que...
3
...la pompe s’arrête et
l’alarme de SURCHARGE
se déclenche (voyant fixe)...
ON
ON
!
0
Attendre
1
minute.
18
I max.
(façade
coffret)
(intérieur coffret)
ON
!
0
I max.
ON
!
0
18
...le voyant rouge clignote.
- Mettre le moteur en marche. - Vert
Si...
I max.
!
18
...tourner le curseur un peu
plus vers la droite et appuyer
sur la touche RESET.
...le voyant rouge s’éteigne.
Réglage de SOUS-CHARGE (intensité minimum)
4
Tourner le curseur à fond vers la gauche.
ON
0
I min.
18
FILTRE
COLMATE
(façade
coffret)
(intérieur coffret)
- Mettre le moteur en marche.
- Fermer la vanne de refoulement.
Voyant illuminé
Tourner le curseur lentement
vers la droite jusqu’à ce que...
ON
0
I min.
18
ITM-0024-ED5-FRA. Page 4
Voyant éteint
FILTRE
COLMATE
6
Au bout de 7 sec.
l’alarme se
déclenche et le
moteur s’arrête.
ON
...le voyant jaune clignote.
Voyant clignotant
5
FILTRE
COLMATE
7
Ouvrir la vanne et
appuyer sur RESET
pour faire démarrer
la pompe.
ON
FILTRE
COLMATE
Si...
...la pompe s’arrête de nouveau
et l’alarme de SOUS-CHARGE
se déclenche (voyant fixe)...
ON
!
...tourner le curseur un peu
plus vers la gauche et appuyer
sur la touche RESET.
NOTA: L’alarme de sous-charge se déclenche après un temps d’inhibition de 3 minutes:
l’équipement active l’alarme au bout de 3 minutes de fonctionnement continu de la pompe, durée
approximative permettant de charger le circuit en eau.
Caractéristiques techniques
Contact sortie Eclairage
Section maxi. au bornier de commande
Fixation
Poids
Indice de protection
Température de fonctionnement
230 Vac - 50/60 Hz
±20% Auto-déconnexion à partir de +30%
18 A - AC3
De 0 à 18 A
De 0 à 18 A
Contact sec ou tension de 6 à 400 Vac/Vdc
Max. 10A 250 Vac
5A 24 Vdc
Max. 10A 250 Vac
5A 24 Vdc
4 mm²
Murale par 4 pattes et vis (fournies)
850 g
IP56
-10 +55 ºC
200
FILTRO
SUCIO
ON
!
RESET
AUT
igilec
0
0-I
150
Tension d’alimentation
Tolérance de tension
Intensité maximum
Réglage de surcharge
Réglage de sous-charge
Raccordement télécommande
Contact sortie Electrovanne
Protection System
Profondeur : 78 mm.
Fixation murale
Incidences de fonctionnement
Incidents
Causes
Remèdes
L’équipement, préalablement raccordé au
réseau d’alimentation, ne fonctionne pas et le
voyant de présence de tension reste éteint.
- Fusible de commande grillé.
- Remplacer le fusible (cristal 5x20 / 0,1A).
Déclenchement de l’alarme moteur (voyant
“3”).
- Réglage de la surcharge moteur à un seuil trop critique.
- Réviser la consommation du moteur (intensité de consigne) et
procéder de nouveau au réglage du potentiomètre électronique.
- Echauffement anormal du moteur.
- Réviser le moteur: pompe probablement surchargée.
- Consommation trop faible du moteur.
- Réviser la pompe: pas d’eau en aspiration, engorgement, etc.
ITM-0024-ED5-FRA. Page 5
