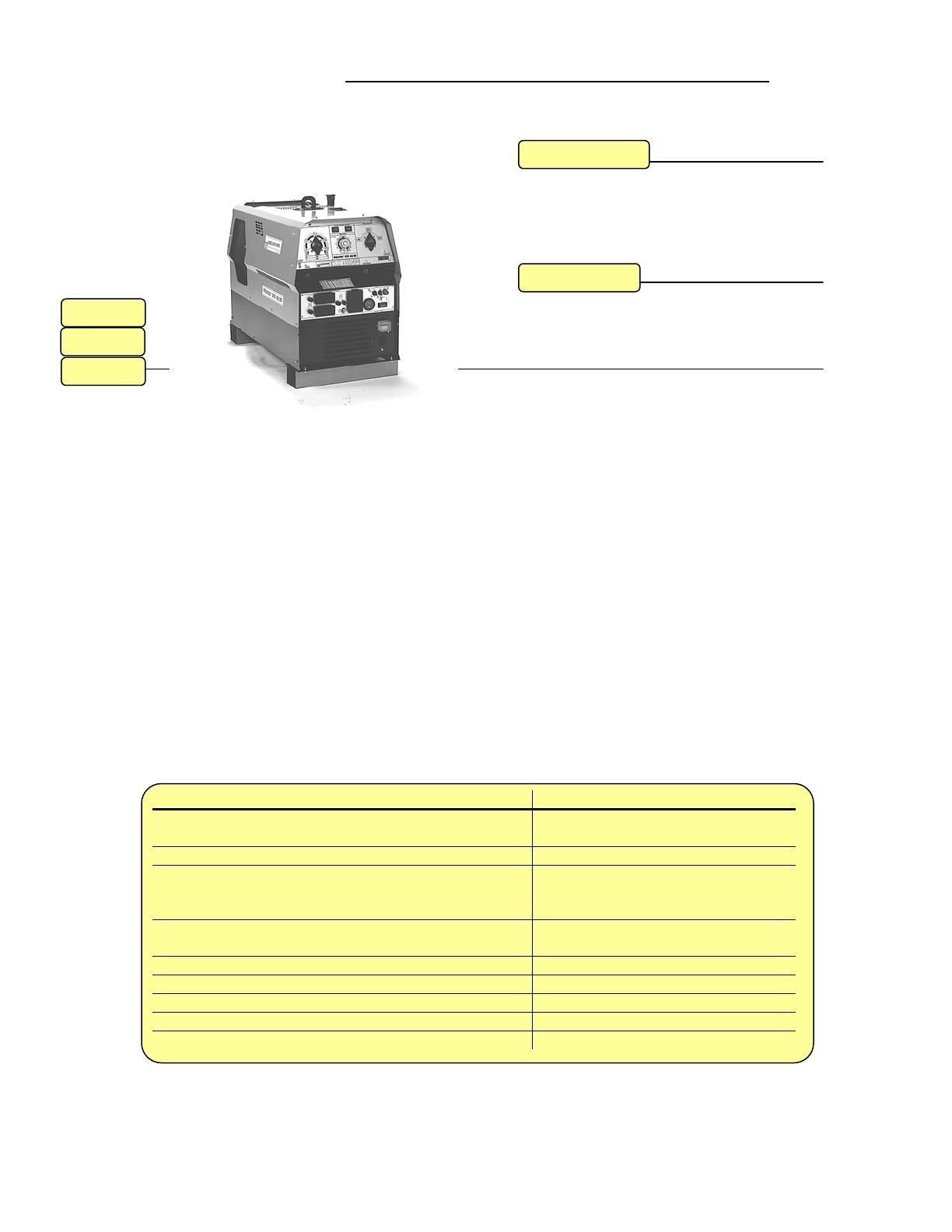

WOLPAC™ 270 AC/DC___________________________________
Groupe électrogène de soudage 270 A
PROCÉDÉS
Électrode enrobée (SMAW)
MIG (GMAW)
Fil fourré (FCAW)
TIG (GTAW), amorçage par frottement
GARANTIE
Garantie limitée d’un an sur les pièces et
d’un an sur la main-d’œuvre.
Moteur garanti par le fabricant.
CC/TC
CA/CC
10 kVA
Le WOLFPAC 270 AC/DC est une machine à procédés multiples. Sa conception durable lui
assure une performance supérieure en matière de soudage à l’arc avec électrode enrobée
(SMAW), le soudage à l’arc avec fil électrode plein (GMAW), le soudage à l’arc avec fil électrode
fusible fourré (FCAW) et le soudage TIG (GTAW), amorçage par frottement.
Le générateur unique produit un courant de soudage constant. Sa conception sans brosse en
augmente l’efficacité tout en réduisant le temps consacré à son entretien et en prolongeant sa
durée de vie. Des enroulements distincts pour le soudage et l’alimentation en font une source
d’alimentation auxiliaire inégalée. Un moteur Honda robuste de 20 HP, à deux cylindres,
fonctionnant à l’essence et refroidi à l’air alimente le générateur. Ses caractéristiques standard
comprennent une protection contre les hautes fréquences, des systèmes d’avertissement, un
système d’échappement avec couvercle à charnière et un système d’arrêt en cas de chute de
pression d’huile.
Le WOLFPAC 270 AC/DC est idéal pour les applications de construction générale, l’érection de
structures, le soudage de tuyaux, les commerces de location, le soudage professionnel, les
véhicules d’entretien, les ateliers mobiles de réparation, l’entretien en usine, l’exploitation minière,
l’entretien des chemins de fer et comme source d’alimentation auxiliaire.
CARACTÉRISTIQUES ET AVANTAGES :
CARACTÉRISTIQUES
Prises de courant auxiliaire 115 / 230 VAC
(monophasées) et 460 VAC (triphasée)
Conception permettant un entretien facile du moteur
Ralenti s’ajustant automatiquement selon le débit de
courant et pour réduire la consommation de
carburant
Démarrage facile et faible consommation de
carburant
Niveau de bruit réduit
Système d’arrêt en cas de chute de pression d’huile
Systèmes d’avertissement
Système d’échappement avec couvercle à charnière
Conception robuste en dôme
AIR LIQUIDE CANADA INC.
Tél. : 1 800 817-7697
www.airliquide.com
AVANTAGES
Polyvalence
Facilité d’entretien
Usure amoindrie et faible
consommation de carburant
Réduction des coûts d’utilisation
Confort de l’opérateur
Protection du moteur
Protection du moteur
Protection du moteur
Durabilité
01/02
WOLPAC™ 270 AC/DC___________________________________
Groupe électrogène de soudage 270 A
SPÉCIFICATIONS :
CARACTÉRISTIQUES
Moteur
Type
Alimentation auxiliaire
Rendement effectif et vitesse de soudage
Vitesse au ralenti
Réservoir de carburant
Réservoir d’huile
Consommation de carburant à une
charge nominale
Batterie
Connecteur de sortie de soudage
Anneau de levage
Niveaux de bruit à 7 m (23 pi)
Au ralenti
Aucune charge
Charge nominale
Homologation
Hauteur
Largeur
Longueur
Poids
WOLFPAC™ 270 AC/DC
Honda GX 620 K1
Deux cylindres, refroidi à l’air, fonctionnement
à l’essence
115 V, 60 Hz, monophasée, 3.5 kVA
230 V, 60 Hz, monophasée, 8.5 kVA
460 V, 60 Hz, triphasée, 10 kVA
20 HP à 3 600 tours/minute
2 600 tours/minute
38 l / 10 gal US
1.5 l / 0.42 gal US
37.5 l/h – 1.4 gal/h (gal US)
12 V, 500 A, démarrage à froid
Dinse
Pour crochet d’un diamètre de 50 mm (2 po)
67 dba
80 dba
81 dba
ACNOR, IP23S – Épreuve d’aspersion d’eau
DIMENSIONS ET POIDS
710 mm
530 mm
1 080 mm
270 kg
27.95 po
20.86 po
42.52 po
595 lb
Numéro de référence : ALW-MU111016
AIR LIQUIDE CANADA INC.
Tél. : 1 800 817-7697
www.airliquide.com
01/24
WOLPAC™ 270 AC/DC___________________________________
Groupe électrogène de soudage 270 A
PERFORMANCE
GROUPE ÉLECTORGÈNE DE SOUDAGE CC
Plage d’intensités de courant CA/CC
40 à 320 A / 30 à 275 A
Régime de marche CA
260 A à un régime d’utilisation de 100 %
Régime de marche CC
250 A à un régime d’utilisation de 100 %
CC
TC
TENSION
100 V (tension à vide maximale)
16 à 30 V en charge
ANALYSE DE L’ALIMENTATION AUXILIAIRE
COURRANT DE
MONOPHASÉE
TRIPHASÉE
SOUDAGE CC
270
0 kVA
0 kVA
220
3.0 kVA
3.7 kVA
170
3.8 kVA
4.5 kVA
120
6.0 kVA
7 kVA
70
7.3 kVA
8.5 kVA
Aucun soudage
8.5 kVA
10.0 kVA
ALIMENTATION AUXILIAIRE ET SOUDAGE SIMULTANÉS AVEC INTENSITÉ ET
TENSION MAXIMALES. LE COEFFICIENT D’UTILISATION VARIE SELON L’ALTITUDE,
L’ÉTAT DU MOTEUR ET D’AUTRES VARIABLES.
AIR LIQUIDE CANADA INC.
Tél.: 1 800 817-7697
www.airliquide.com
01/24
WOLPAC™ 270 AC/DC___________________________________
Groupe électrogène de soudage 270 A

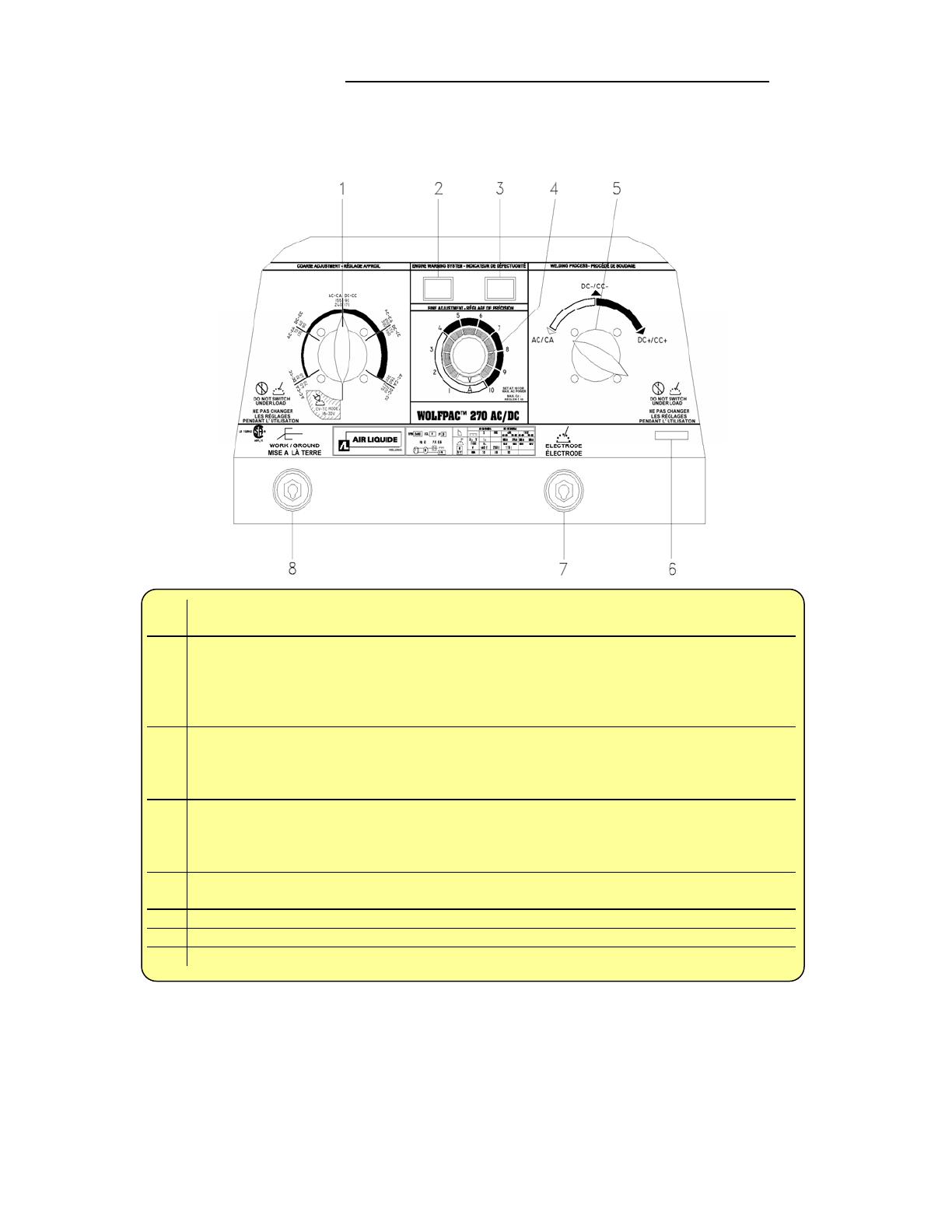

CONTRÔLES SUR LE PANNEAU AVANT
1
2
3
4
5
6
7
8
Utiliser pour sélectionner le courant de soudage pour le mode CC et TC pour le mode
MIG.
Témoin de charge de batterie – Lorsque l’interrupteur « MARCHE/ARRÊT » est à en
position de marche, le témoin de charge de la batterie s’allume. Lorsque le moteur
fonctionne dans des conditions normales, le témoin de charge de la batterie n’est pas
allumé. En cas de défectuosité du circuit de charge de la batterie, le témoin s’allume et
le moteur s’arrête.
Témoin de pression d’huile – Lorsque l’interrupteur « MARCHE/ARRÊT » est à en
position de marche, le témoin de pression d’huile n’est pas allumé. Si la sonde d’huile
du moteur décèle un faible niveau d’huile, le témoin de pression d’huile s’allume et le
moteur s’arrête.
Contrôle le papillon pour un réglage exact de l’intensité. Tourner ce bouton dans le
sens des aiguilles d’une montre pour augmenter l’intensité de courant ou de tension
de sortie. L’échelle autour du bouton indique les valeurs approximatives d’intensité de
courant et de tension.
Sélecteur de polarité – Règle la polarité de soudage pour le CC négatif, le CC positif
ou le CA.
Numéro de série.
Connexion pour électrode et dévidoir.
Connexion de mise à la terre.
AIR LIQUIDE CANADA INC.
Tél. : 1 800 817-7697
www.airliquide.com
01/24
WOLPAC™ 270 AC/DC___________________________________
Groupe électrogène de soudage 270 A

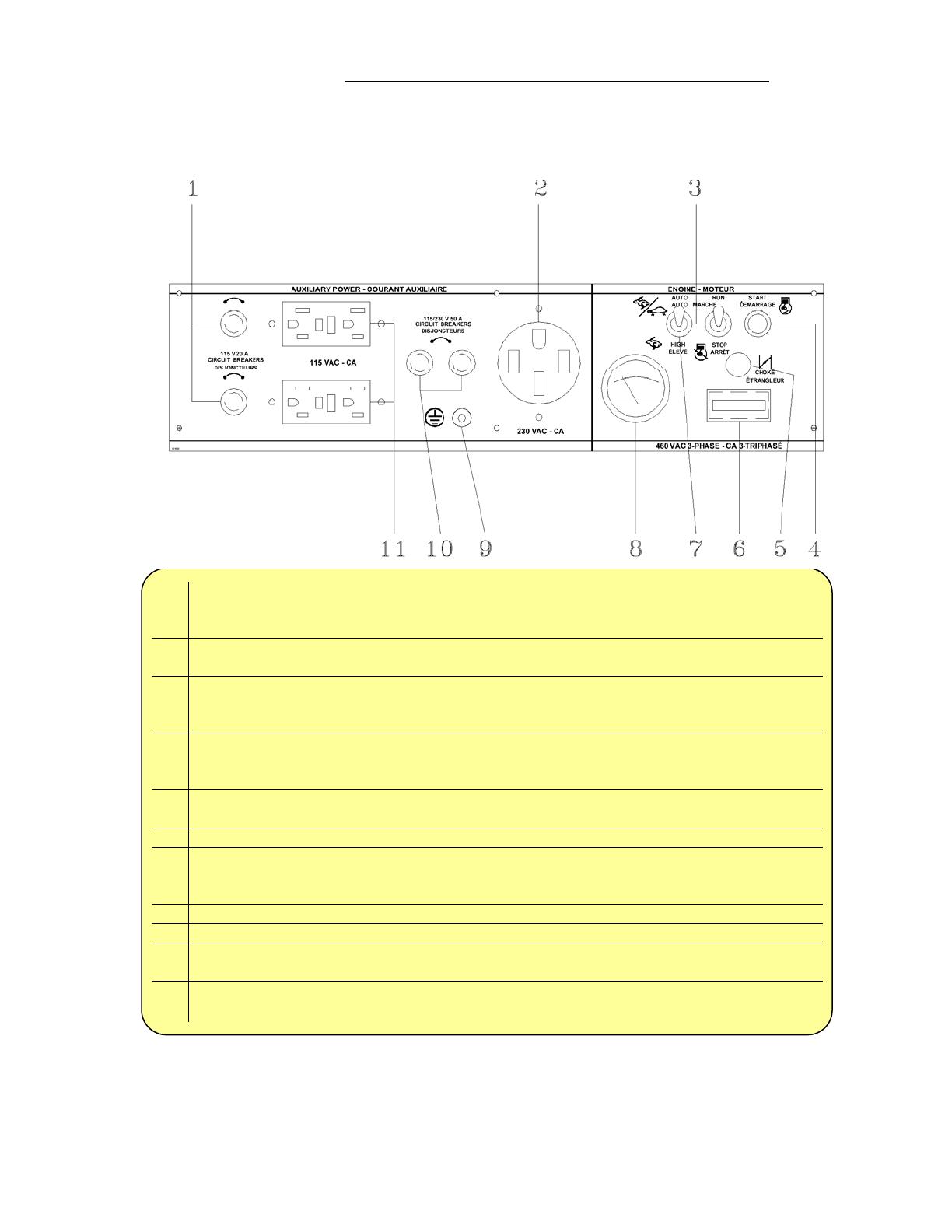

ALIMENTATION AUXILIAIRE ET COMMANDES DU MOTEUR
1
2
3
4
5
6
7
8
9
10
11
Disjoncteurs de 115 V, 15 A – Appuyer pour ré-enclencher. Ils commandent une source
d’alimentation de 115 V pour les prises doubles avec disjoncteurs de mise à la terre de
115 V.
Prise monophasée de 230 / 115 V – Fournit une alimentation monophasée de 60 Hz à la
vitesse de soudage-fonctionnement.
Interrupteur « MARCHE/ARRÊT » – Mettre à la position « MARCHE » pour faire
fonctionner le générateur. Utiliser le bouton « DÉMARRAGE » pour démarrer le moteur.
Pour l’arrêter, mettre l’interrupteur à la position « ARRÊT ».
Bouton « DÉMARRAGE » – Sert à démarrer le moteur. Mettre l’interrupteur
« MARCHE/DÉMARRAGE » à « MARCHE » et appuyer sur le bouton « DÉMARRAGE »
pour démarrer le moteur. Une fois le moteur en marche, relâcher le bouton.
Étrangleur – Tirer sur le bouton pour activer l’étrangleur et l’enfoncer pour revenir au
fonctionnement normal.
Compteur horaire – Surveille le temps en heures lorsque le moteur fonctionne.
Moteur : interrupteur « AUTO/ÉLEVÉ » – À la position « AUTO », l’unité fonctionne au
ralenti jusqu’à ce qu’une charge soit appliquée. À la position « ÉLEVÉ », le moteur a un
nombre de tours/minute supérieur à la vitesse de ralenti.
Jauge de carburant – Surveille le niveau de carburant.
Mise à la terre – Met à la terre l’alternateur pour l’alimentation auxiliaire.
Disjoncteurs de 230 / 115 V – Appuyer pour ré-enclencher. Ils commandent une source
d’alimentation de 230 / 115 V pour la prise de 230 / 115 V.
Prises doubles avec disjoncteur de mise à la terre de 115 V – Prise avec disjoncteur de
mise à la terre pour une source d’alimentation de 115 V, 60 Hz.
AIR LIQUIDE CANADA INC.
Tél.: 1 800 817-7697
www.airliquide.com
01/24
WOLPAC™ 270 AC/DC___________________________________
Groupe électrogène de soudage 270 A
ACCESSOIRES
Description
•
•
•
•
•
•
•
•
•
•
Chalumeau avec interrupteur intégré de 7.62 m (25 pi)
⇒ Nécessite une boîte de contacteur (ALW-A112000)
Cordon d’alimentation de 7.62 m (25 pi)
- prise mâle à 14 broches et prise femelle à 14 broches
Cordon d’alimentation de 15.24 m (50 pi)
- prise mâle à 14 broches et prise femelle à 14 broches
Cordon d’alimentation de 22.86 m (75 pi)
- prise mâle à 14 broches et prise femelle à 14 broches
Cordon d’alimentation de 30.48 m (100 pi)
- prise mâle à 14 broches et prise femelle à 14 broches
Chariot routier tout équipé
Pompe de carburant électrique
Boîte de contacteur
Pare-étincelles
Ensemble compteurs
Numéro de pièce
ALW-A102001
ALW-A102032
ALW-A102033
ALW-A102034
ALW-A102035
ALW-A112024
ALW-A110001
ALW-A112000
ALW-A112006
ALW-A112008
WOLFPAC™ Marque de commerce d’Air Liquide Canada inc.
AIR LIQUIDE CANADA INC.
Tél. : 1 800 817-7697
www.airliquide.com
01/24
