Objectif
Décoder la documentation technique normative et réglementaire (NF - C 15-100) pour
réaliser la répartition des circuits dans un logement.
Interpréter les informations relatives à la réalisation d'une installation électrique.
Savoir technologique visé :
S3-1 : Installations électriques des
bâtiments.
- Appareillage de protection
- Respect de la normalisation
S3-4 Protection des installations
- Règles générales
- Principe de la protection
Compétence visée :
C3-1 : choisir les matériels d'une
installation simple.
C3.2 : Argumenter un devis

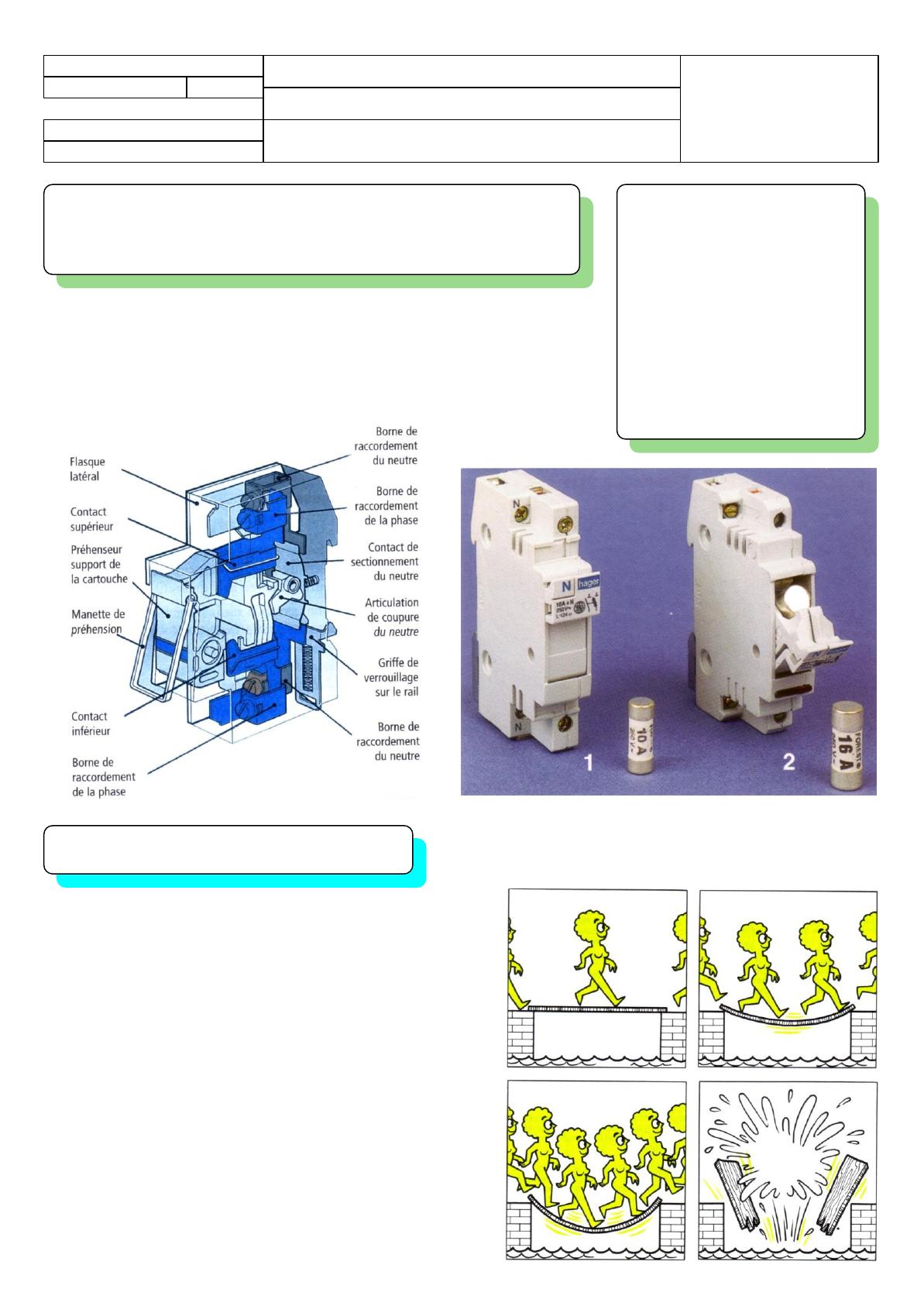

1. Principe de fonctionnement
Le fusible est un appareil de protection des installations
électrique (canalisations et récepteurs).
Il est inséré dans un coupe-circuit.
Lorsque le courant traversant le fusible dépasse une
valeur spécifiée pendant un temps donné, l'élément
calibré fond et ouvre ainsi le circuit dans lequel il
est inséré. Il doit alors être remplacé.
C'est un constituant simple et peu onéreux mais le fait
de devoir remplacer les fusibles fait qu'il est de
plus en plus en concurrence avec les disjoncteurs
magnéto-thermiques.
Les coupe-circuit fusibles se montent soit dans des
portes fusibles spécifiques soit directement dans
les sectionneurs.
Document Legrand et HagerDocument INRS

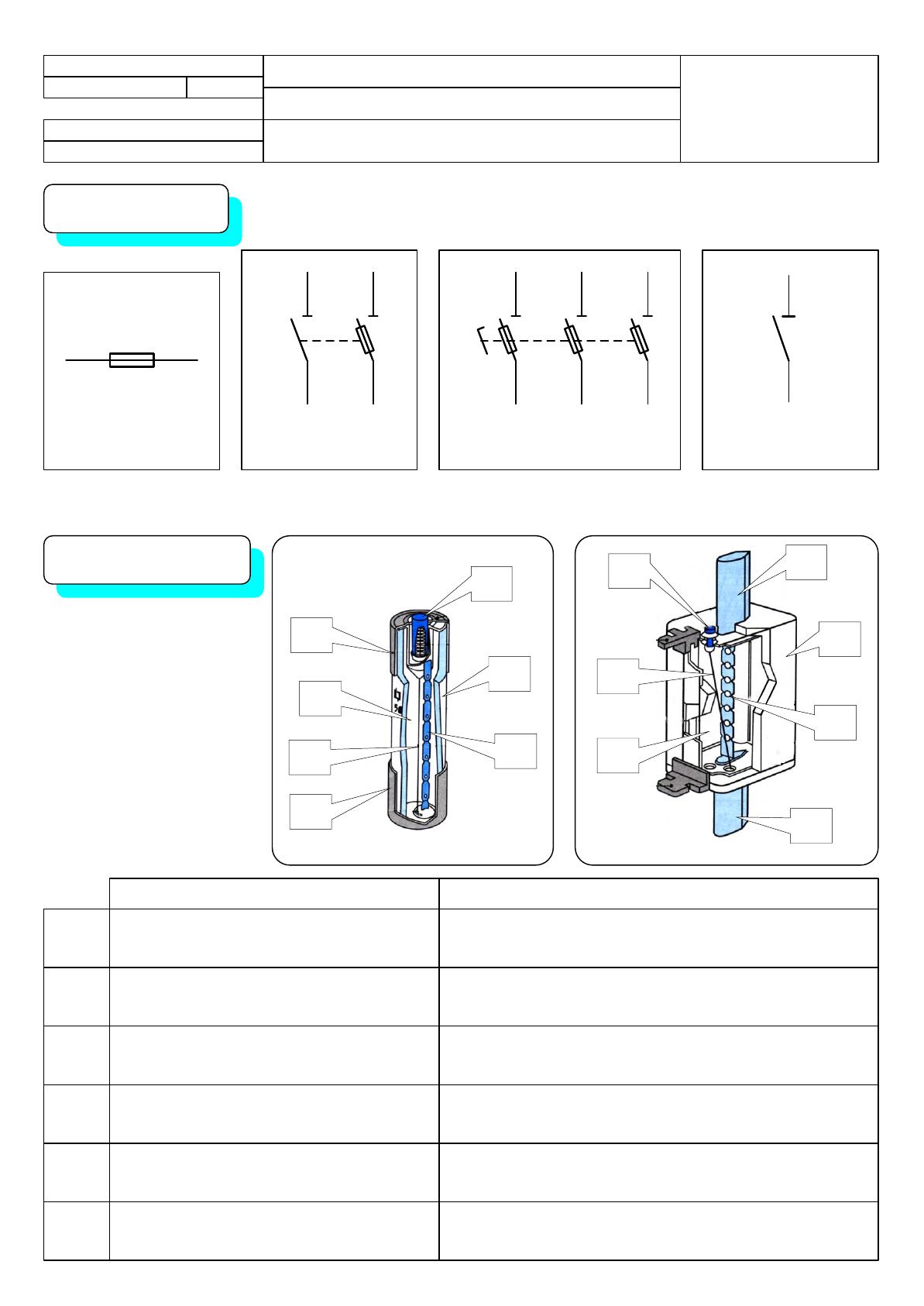

2. Symboles
Sectionneur
(symbole général)
Fusible
(symbole général)
F1 10A
Coupe-circuit
Unipolaire + N
Q1
1
2
3
4
5
6
Sectionneur
porte fusible
Le pavillon
Protection par fusible
SYSTÈME
SOUS / SYSTÈME
COURS-DOCUMENTS
NOM DE FICHIER PROTECTION PAR FUSIBLE
PROF.VSD
DATE DE MODIFICATION 19/10/2009
PAGE 2 / 4
Votre nom :
Date :
3. Constitution
1
2
3
4
5
6
Élément fusible
Enveloppe en porcelaine
Sable (Silice)
Fil du percuteur
Embouts ou couteaux
Percuteur
Permettre de définir le calibre
et d'assurer le pouvoir de coupure
Supporter les chocs thermiques très important
lors de la fusion
Étouffer et refroidir l'arc lors de la coupure
Maintenir le percuteur avant la fusion
Assurer la liaison électrique avec
le coupe-circuit ou le sectionneur
Signaler la fusion
Composant Rôle
Document Legrand

Le pavillon
Protection par fusible
SYSTÈME
SOUS / SYSTÈME
COURS-DOCUMENTS
NOM DE FICHIER PROTECTION PAR FUSIBLE
PROF.VSD
DATE DE MODIFICATION 19/10/2009
PAGE 3 / 4
Votre nom :
Date :

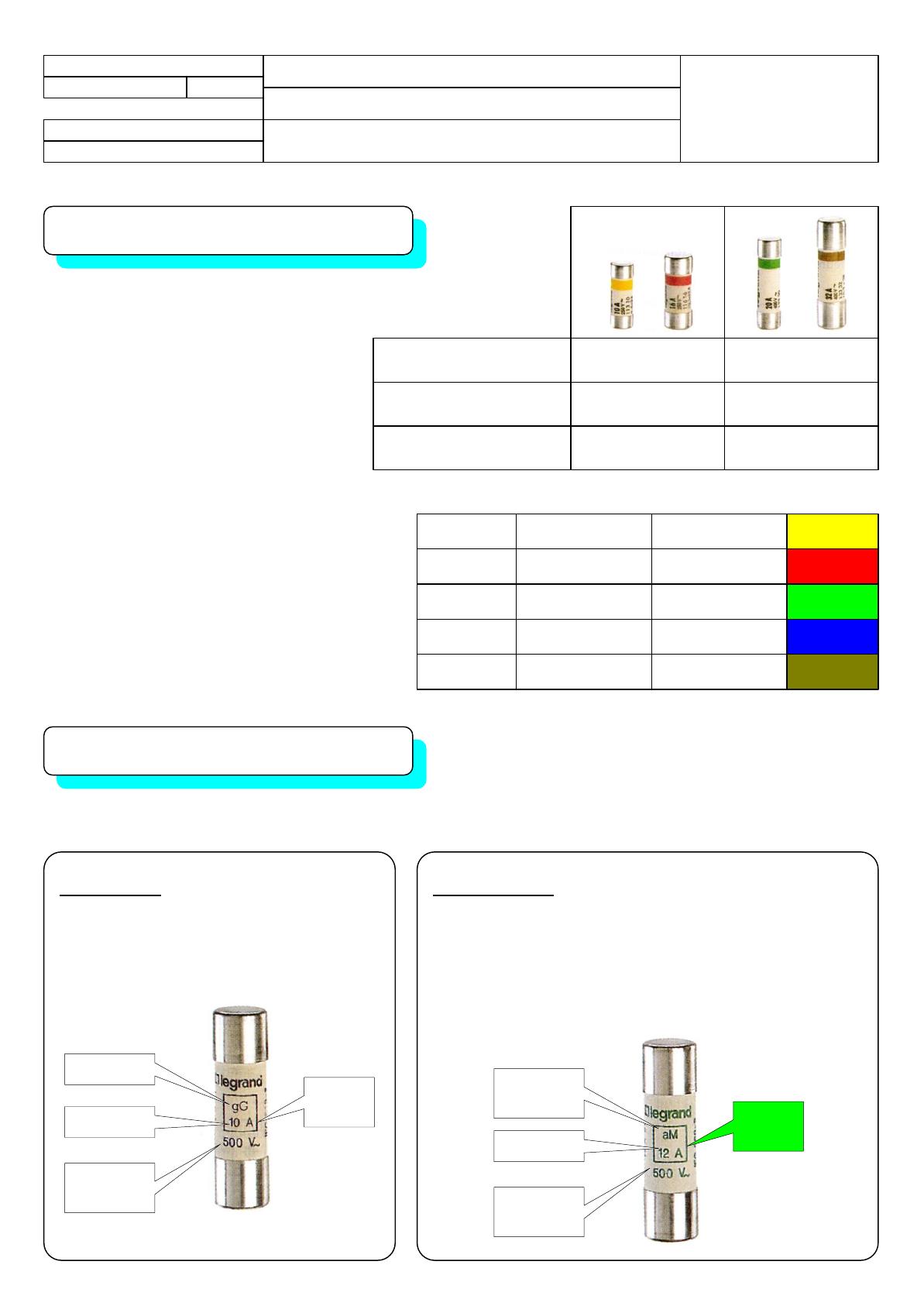

4. Utilisation domestique
Les cartouches fusibles dites "pour
usage domestique" sont
caractérisées par :
- le calibre (intensité nominale)
de 10 à 32 A
- la tension nominale
- Le pouvoir de coupure
5. Utilisation industrielle
Dans les coupe-circuits à usage industriel, on utilise 2 types de fusibles :
La norme NF C 15-100 impose des calibres
adaptés aux sections des lignes à
protégées ainsi que les dimensions des
cartouches fusibles et les couleurs de
repérage (facultatif).
Calibre
Tension nominale
Pouvoir de coupure
10 A et 16 A
250 V
6 kA
20A à 32 A
400 V
20 kA
Jaune
Rouge
Vert
Bleu
Marron
1,5 mm²
2,5 mm²
2,5 mm²
4 mm²
6 mm²
8,5x23
10,3x25,8
8,5x31,5
10,3x31,5
10,3x38
10 A
16 A
20A
25 A
32 A
Type gG : "Usage générale", ils
protègent contre les surcharges
et les courts-circuits.
Type : gG
Tension
nominale
Calibre
ENCRE
NOIR
Type aM : "Accompagnement moteur", ils
protègent seulement contre les courts-circuits.
Ils laissent passer les surintensités de
démarrage. La protection contre les surcharges
est assurée par un autre dispositif ( Ex : Relais
thermique).
Type :
aM
Tension
nominale
Calibre
ENCRE
VERTE
Document Legrand

Le pavillon
Protection par fusible
SYSTÈME
SOUS / SYSTÈME
COURS-DOCUMENTS
NOM DE FICHIER PROTECTION PAR FUSIBLE
PROF.VSD
DATE DE MODIFICATION 19/10/2009
PAGE 4 / 4
Votre nom :
Date :

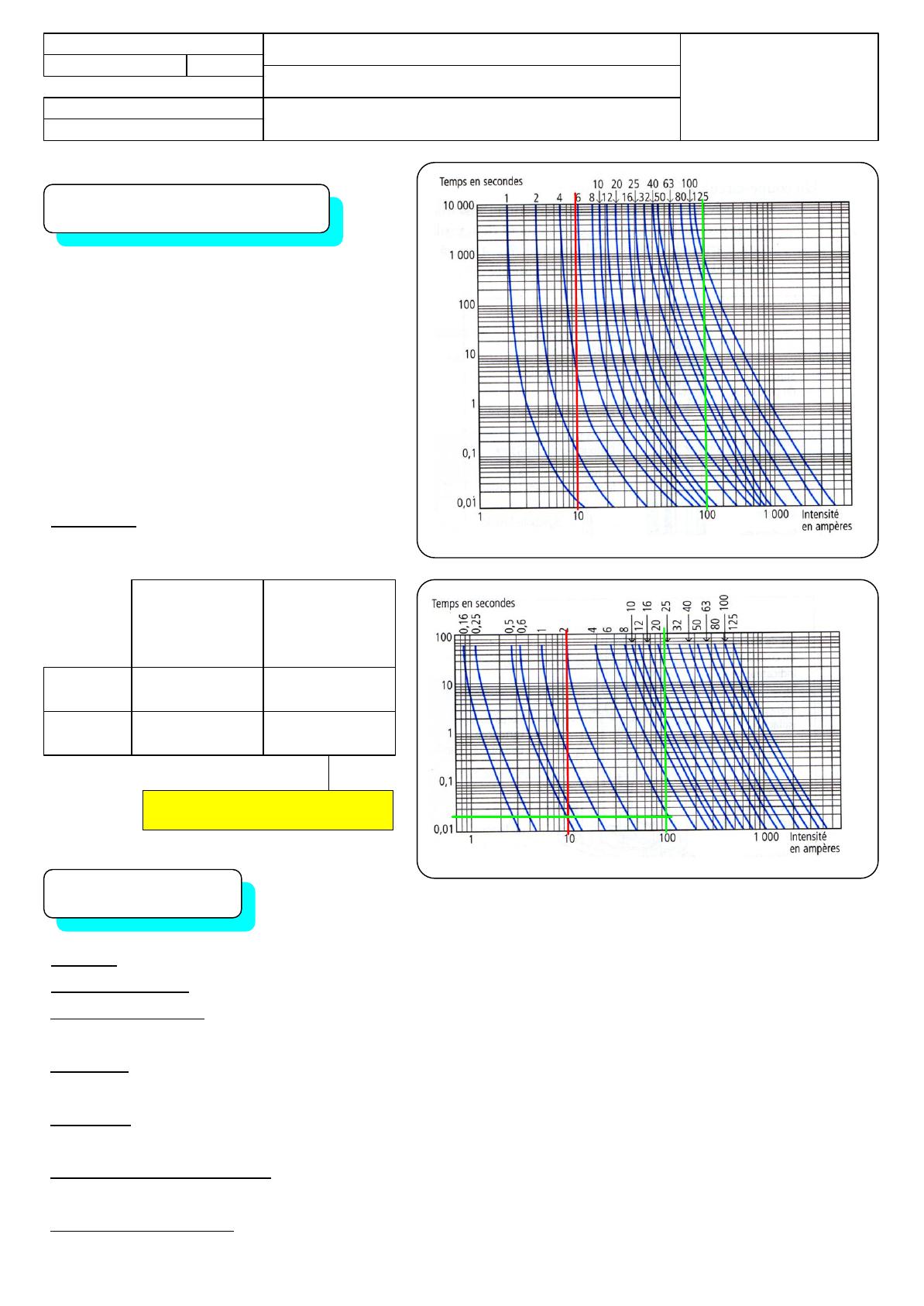

6. Courbes de fusion
Les courbes de fusion sont données par
les constructeurs.
Elles permettent de déterminer le temps
de fusion en fonction du courant.
7. Glossaire
Calibre : C'est l'intensité nominale qui peut traverser indéfiniment le fusible sans provoquer la fusion.
Tension nominale : c'est la tension sous laquelle le fusible peut être utilisé (250V, 400V, 500V....)
Pouvoir de coupure : c'est le courant de défaut maximal que peut couper la cartouche fusible, il s'exprime en kA
(kilo ampère).
Type gG : (usage général) protège contre les surcharges et les courts-circuits. Ce sont ceux utilisés dans les
installations domestiques.
Type aM : (accompagnement moteur) protège contre les courts-circuits. Assurent principalement la protection
des moteurs asynchrones.
Courant de non fusion (Inf) : c'est la valeur du courant qui peut être supporté par l'élément fusible, pendant un
temps conventionnel, sans fondre.
Courant de fusion If : c'est la valeur du courant qui provoque la fusion du fusible avant la fin du temps
conventionnel.
Exercice :
Donner les temps fusions suivant :
Document Legrand
Courbe de fusion des cartouche type gG
Courbe de fusion des cartouche type aM
gG 4 A
aM 4 A
Temps de
fusion pour
I = 10 A
5 s
Jamais
Temps de
fusion pour
I = 100 A
instantané
0,02 s
