614 85 Alimentation électrique de sécurité 24V
publicité

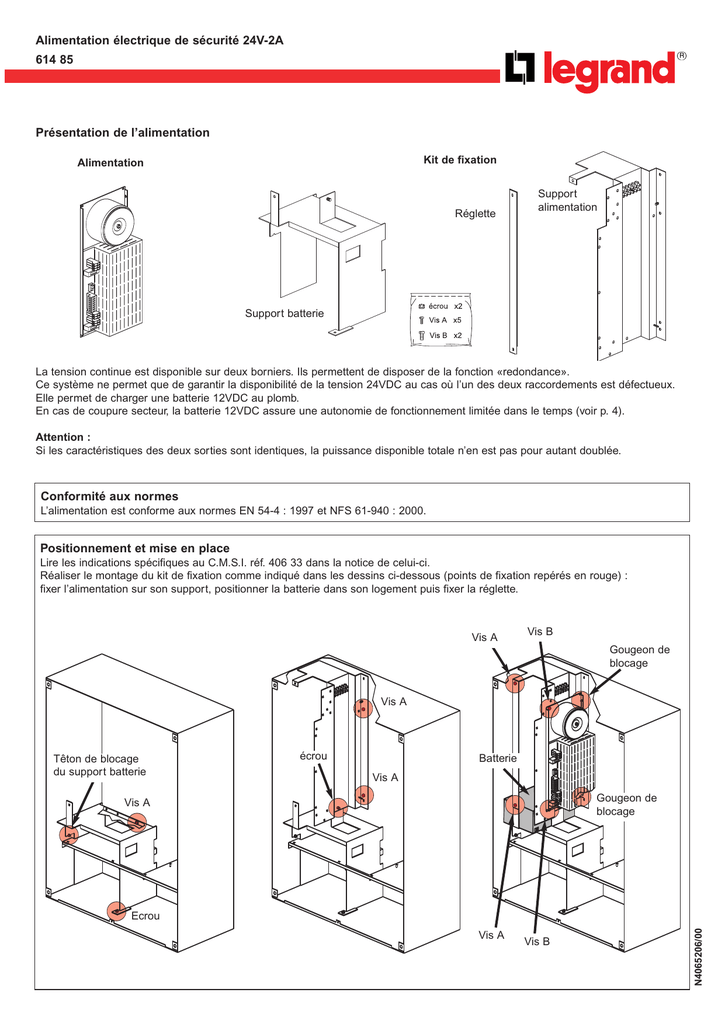

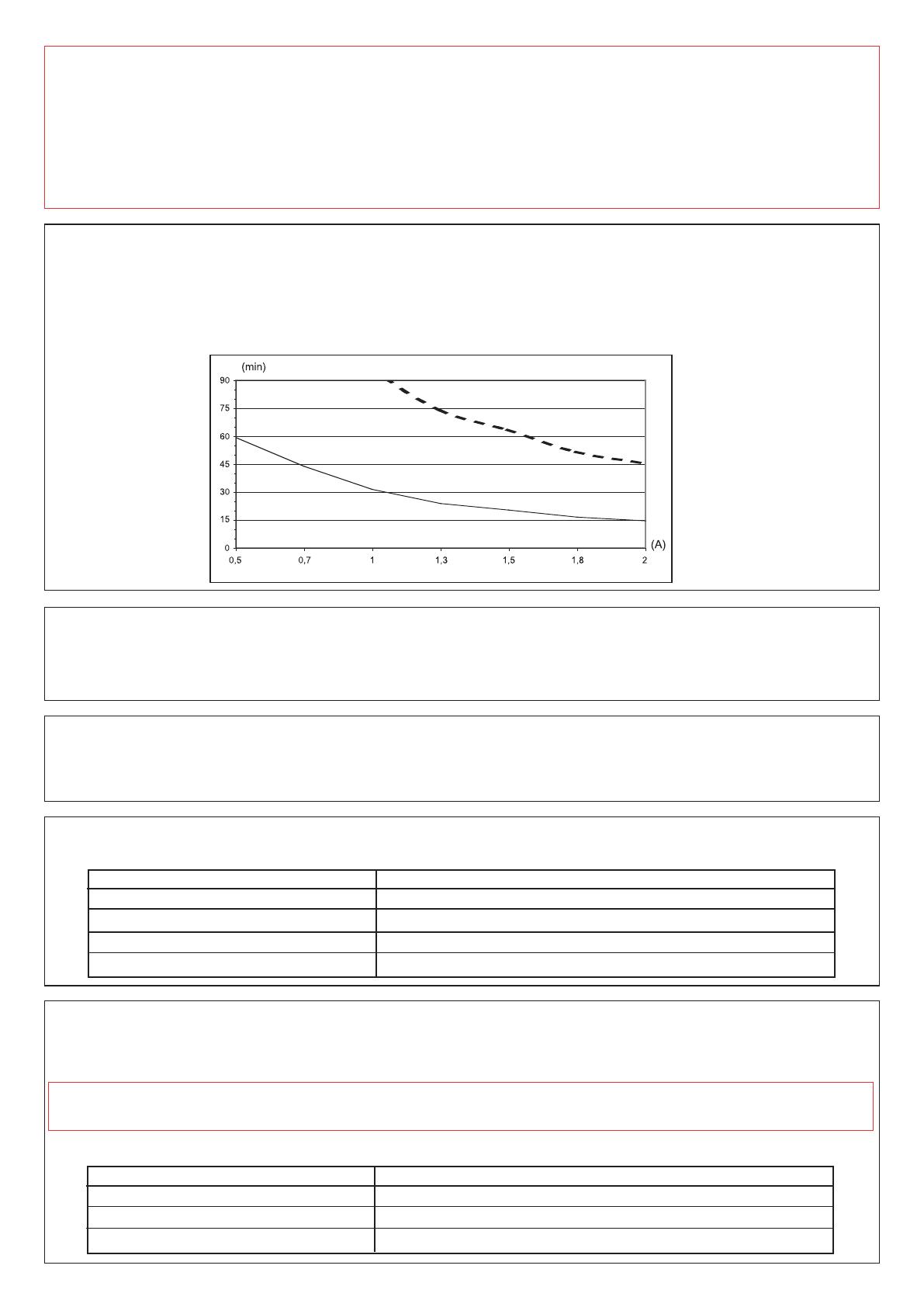

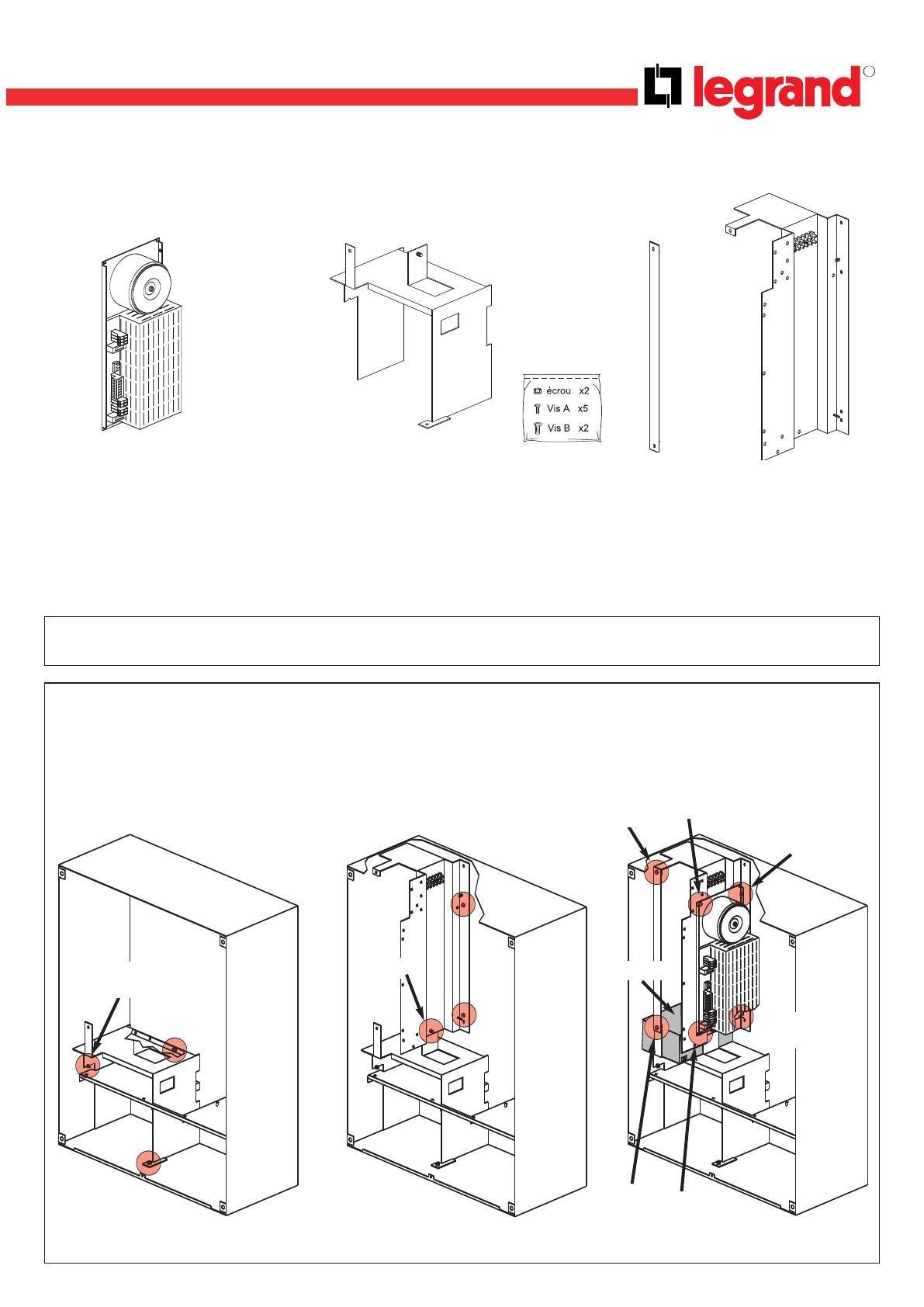

Alimentation électrique de sécurité 24V-2A R 614 85 Présentation de l’alimentation Kit de fixation Alimentation Réglette Support alimentation Support batterie La tension continue est disponible sur deux borniers. Ils permettent de disposer de la fonction «redondance». Ce système ne permet que de garantir la disponibilité de la tension 24VDC au cas où l’un des deux raccordements est défectueux. Elle permet de charger une batterie 12VDC au plomb. En cas de coupure secteur, la batterie 12VDC assure une autonomie de fonctionnement limitée dans le temps (voir p. 4). Attention : Si les caractéristiques des deux sorties sont identiques, la puissance disponible totale n’en est pas pour autant doublée. Conformité aux normes L’alimentation est conforme aux normes EN 54-4 : 1997 et NFS 61-940 : 2000. Positionnement et mise en place Lire les indications spécifiques au C.M.S.I. réf. 406 33 dans la notice de celui-ci. Réaliser le montage du kit de fixation comme indiqué dans les dessins ci-dessous (points de fixation repérés en rouge) : fixer l’alimentation sur son support, positionner la batterie dans son logement puis fixer la réglette. Vis A Vis B Gougeon de blocage Vis A Têton de blocage du support batterie écrou Batterie Vis A Gougeon de blocage Vis A Vis A Vis B N4065206/00 Ecrou Raccordement au C.M.S.I. Se rapporter à la notice du C.M.S.I. (réf. 406 33). Tous les connecteurs sont débrochables, y compris celui du secteur (voir leurs positions respectives en page 3). Toutes les manipulations doivent se faire hors tension. - Raccorder Raccorder Raccorder Raccorder le fil de terre entre le point de terre du C.M.S.I. ( ) et la cosse Faston plate de 5,5mm de l’A.E.S.. les reports de défauts entre le C.M.S.I. et le connecteur B2. les sorties 24VDC (B4 et B6) au C.M.S.I.. le câble du secteur (hors tension) au bornier B1. Caractéristiques électriques Courant total disponible sur les sorties 24VDC (borniers B4 et B6) : Itotal (égal àIB4 + IB6) : 1,5A max en charge, 2A max hors charge. Dans le cas de raccordement de D.A.S. à rupture, ne pas dépasser 1,5A de consommation sur la totalité des deux sorties. Autres caractéristiques électriques Caractéristiques Paramètres Alimentation Secteur de 195Vac à 253Vac ; 50Hz ou 60Hz Consommation sur le secteur Inférieur à 1A Puissance maximale disponible 48W ±10% Courant de pointe sur B4 et B6 10A pendant 15ms (courant d’appel) Tension minimum de la batterie 10,6VDC pour être rechargeable Tension batterie en fin de charge 14,1VDC ±0,2 (courant d’entretien de 10mA environ) Tension de sortie sur B4 et B6 24VDC ±0,1 (à vide) Protection des sorties 24VDC - Par fusible FU1 pour le courant total autorisé sur les deux sorties 24VDC. - Par disjoncteur électronique sur chacune des sorties 24VDC (limité à 2A). Protection de la liaison batterie Par fusible FU2 pour les inversions de polarité et les court-circuits. Nota : En cas d’inversion, et malgré la protection par fusible, il est possible que des composants soient endommagés. Protection sur le secteur Par fusible FU3 au point d’arrivée du secteur. Attention, ce fusible n’est pas remplaçable sur site, prendre contact avec le S.A.V. Legrand. Type de batterie Tension nominale 12VDC ; au plomb ; étanche ; 3Ah (réf. 407 48) et 7Ah (réf. 407 49). Nota : Le courant disponible sur les sorties 24VDC lorsque l’alimentation fonctionne en autonomie (secteur absent), n’est pas l’image du courant débité par la batterie. Il y a un doubleur de tension qui permet d’obtenir du 24VDC à partir de la tension de la batterie 12VDC. Caractéristiques thermiques Caractéristiques Paramètres Température de fonctionnement De -10°C à +50°C Température de stockage De +12°C à +50°C Humidité relative admissible < 85% sans condensation Nomenclature des câbles à utiliser Type de ligne Secteur Sortie 24VDC Contact de report des défauts Type de câble Bornier 1 câble de 3 x 1,5mm2 minimum B1 2 câbles de 2 x 1,5mm2 minimum B4 et B6 1 câble 2 paires de 8/10ème minimum B2 2 Borniers à raccorder Borniers Fonction B1-PH Phase du secteur B1-N Neutre du secteur B1-T Terre B3- Fil « + » de la batterie + B3- - Fil « - » de la batterie B2-L Point commun du défaut secteur B2-R Contact sec repos du défaut secteur (100mA ; 60V) B2-T Contact sec travail du défaut secteur (100mA ; 60V) B2-L Point commun du défaut batterie B2-R Contact sec repos du défaut batterie (100mA ; 60V) B2-T Contact sec travail du défaut batterie (100mA ; 60V) B2-GND 0VDC ou Masse (ne pas relier à la terre) B6-+Udc2 +24VDC de la sortie Udc2 B6-GND 0VDC de la sortie Udc2 du 24V (masse) B4-+Udc1 +24VDC de la sortie Udc1 B4-GND 0VDC de la sortie Udc1 du 24V (masse) Schéma de raccordement Attention : Faire les raccordements hors tension : - disjoncteur amont ouvert - fusible batterie (FBatt) du compartiment batterie enlevé. Attention : L’installation doit être conforme aux exigences de la NF C 15-100. - Alimentation secteur 230V, - Câble 1,5mm2, - Disjoncteur bipolaire 3A réf. 06462, - Parafoudre de protection : voir catalogue Legrand. 3 Recommandations pour la batterie Avant l’installation, s’assurer que sa date limite de recharge n’est pas dépassée (voir l’étiquette collée sur la batterie et sur sa boite). Respecter un temps de charge des batteries de 24 heures. Pour son bon fonctionnement, s’assurer qu’elle reste toujours correctement chargée, excepté pendant les périodes d’autonomie de l’alimentation. Remplacer la batterie par une batterie de même type uniquement et mettre au rebut la batterie usagée conformément aux instructions de recyclage en vigueur. Autonomie La courbe ci-dessous montre l’évolution de l’autonomie en fonction du courant consommé sur les sorties 24VDC pour les différentes capacités de batteries tout coefficient compris. Elle inclut un coefficient de réserve de 50% et tient compte de la consommation interne de l’alimentation pendant une période de veille de 12 heures sans secteur, avec un courant nul sur les sorties 24VDC. Passé ce délai, la réserve d’énergie permet de disposer du courant demandé sur les sorties 24VDC. 7Ah 3Ah Vérifications Avant la mise sous tension, vérifier toutes les connexions et en particulier qu’il n’y a pas de liaison entre la terre et la masse. S’assurer que les ouïes d’aération du capot de l’alimentation ne sont pas obturées. Mise en route L’A.E.S. démarre automatiquement dès que la tension du secteur est suffisante (pas de démarrage possible uniquement avec la batterie). Fonctionnement des LED (voyants) Voyant Fonction LED jaune « V1 » Secteur absent. LED jaune « V2 » Batterie absente ou insuffisamment chargée. LED verte « V3 » Tension 24VDC présente aux bornes de B4. LED verte « V4 » Tension 24VDC présente aux bornes de B6. Remplacement d’un fusible Toujours remplacer un fusible à l’identique. Nota : Le fusible secteur n’est pas remplaçable sur site, si l’alimentation ne fonctionne plus, prendre contact avec le SAV. Caractéristiques des fusibles Fonction Caractéristiques FU1, fusible des sorties 24VDC F2,5AL250V FU2, fusible de protection de la batterie F6,3AL250V FU3, fusible secteur (non accessible) T2AH250V
