Contacteurs auxiliaires N et KC
Sommaire
Description et accessoriabilité
Contacteurs auxiliaires N ..................................................................................................... 3/2
Contacteurs auxiliaires KC et TKC ...................................................................................... 3/4
Références de commande
Contacteurs auxiliaires N - Bobine a.c. ................................................................................ 3/6
Contacteurs auxiliaires KC - Bobine d.c. ............................................................................. 3/6
Contacteurs auxiliaires TKC - Bobine d.c. à large plage de tension .................................... 3/7
Caractéristiques techniques
Caractéristiques techniques générales ................................................................................ 3/8
Durabilité électrique ............................................................................................................. 3/8
Caractéristiques d'emploi des pôles .................................................................................... 3/9
Caractéristiques du circuit magnétique ................................................................................ 3/9
Caractéristiques particulières des contacteurs auxiliaires TKC ........................................... 3/7
Informations complémentaires
Accessoires et bobines ............................................................................................. Chapitre 4
Données techniques générales et homologations .................................................... Chapitre 7
Marquage et position des bornes .............................................................................. Chapitre 8
Encombrements ........................................................................................................ Chapitre 9
Produits Basse Tension
3/1
Sommaire Général
1SBC 0003 99 R1101
3
Sommaire Général
Sommaire Chapitre
Index
Contacteurs auxiliaires N - Bobine a.c.

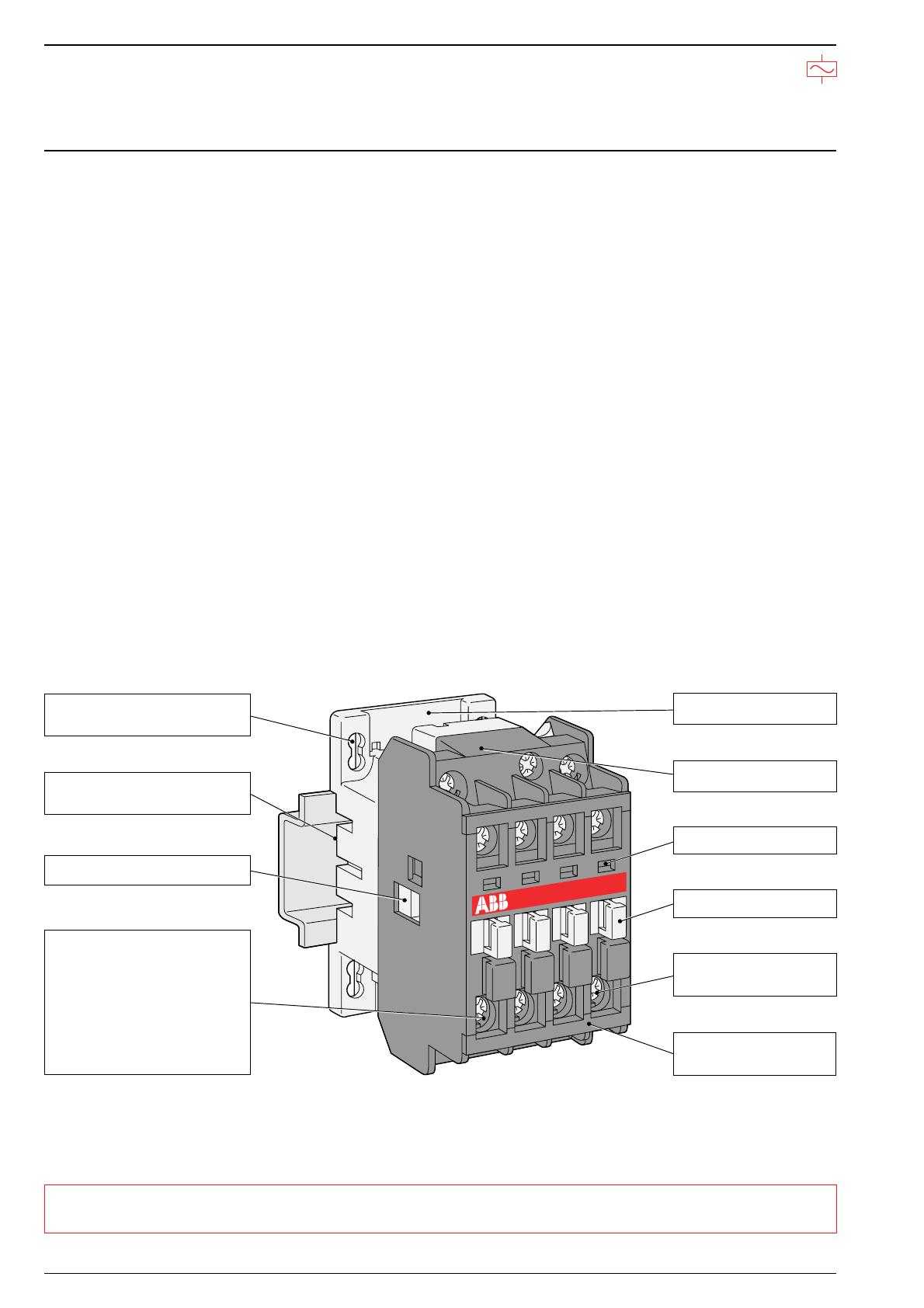

Description
Application
Les contacteurs auxiliaires N sont utilisés pour la commande des circuits auxiliaires et des circuits de commande.
Description
●
Circuit magnétique de type feuilleté avec bobine courant alternatif.
●
2 versions : 4 pôles - 1 étage, ou 8 pôles - 2 étages.
Les appareils 8 pôles ont la même largeur que les contacteurs 4 pôles ; seule la profondeur est augmentée.
●
Possibilité de montage côte à côte.
●
Contacts auxiliaires frottants, autonettoyants.
●
Seuls ou munis d'un bloc contacts auxiliaires CA 5 tétrapolaire, ces appareils offrent la "sécurité positive" entre leurs contacts auxiliaires.
Trous pour fixation par vis (vis non fournies).
Distances entre trous conformes à la
norme EN 50 002.
Emplacement des limiteurs de
surtension bobine.
A2 z
A 21 2 0 - 2 3 0 V 5V 06 0H H
z
2 3 0 - 2 4R08 0
Marquage en clair des tensions
et fréquences de la bobine.
Fixation rapide sur profilé chapeau
35 x 7.5 mm selon normes IEC 715 et
EN 50 022.
NO7- 33NO8-
NO - 23
5- 13 6
Emplacement des accessoires latéraux :
montage à gauche ou à droite.
43NO
Emplacement de l'étiquette de
fonction.
N40E
Plots d'entrainement des
accessoires frontaux.
Bornes livrées ouvertes avec vis captives
(il est recommandé de serrer les vis des bornes
non utilisées).
5- 14NO
Références de commande ...................................................... page 3/6
Caractéristiques techniques ................................................... page 3/8
● Accessoires ........................................................................... Chapitre 4
8O
7O 44N
6- 24NO 34N
Repérage des bornes conformément aux normes IEC 947-5-1 et
EN 50 011.
Généralités - Homologations ................................................ Chapitre 7
Marquage et position des bornes ......................................... Chapitre 8
● Encombrements ..................................................................... Chapitre 9
●
●
●
●
Produits Basse Tension
3/2
1SBC 0003 99 R1101
E0537D3
Vis des systèmes de connexion :
pozidriv (+, -) N° 2 pour toutes les
bornes.
Sur tous les types de vis, le puits de
guidage permet l'utilisation des visseuses
automatiques.
Toutes les bornes procurent la protection
contre le toucher direct accidentel des
parties actives selon VDE 0106 - Part. 100
et offrent un degré de protection IP 20
selon IEC 947-1.
Sommaire Général
Sommaire Chapitre
Sommaire Général
Sommaire Chapitre
Index

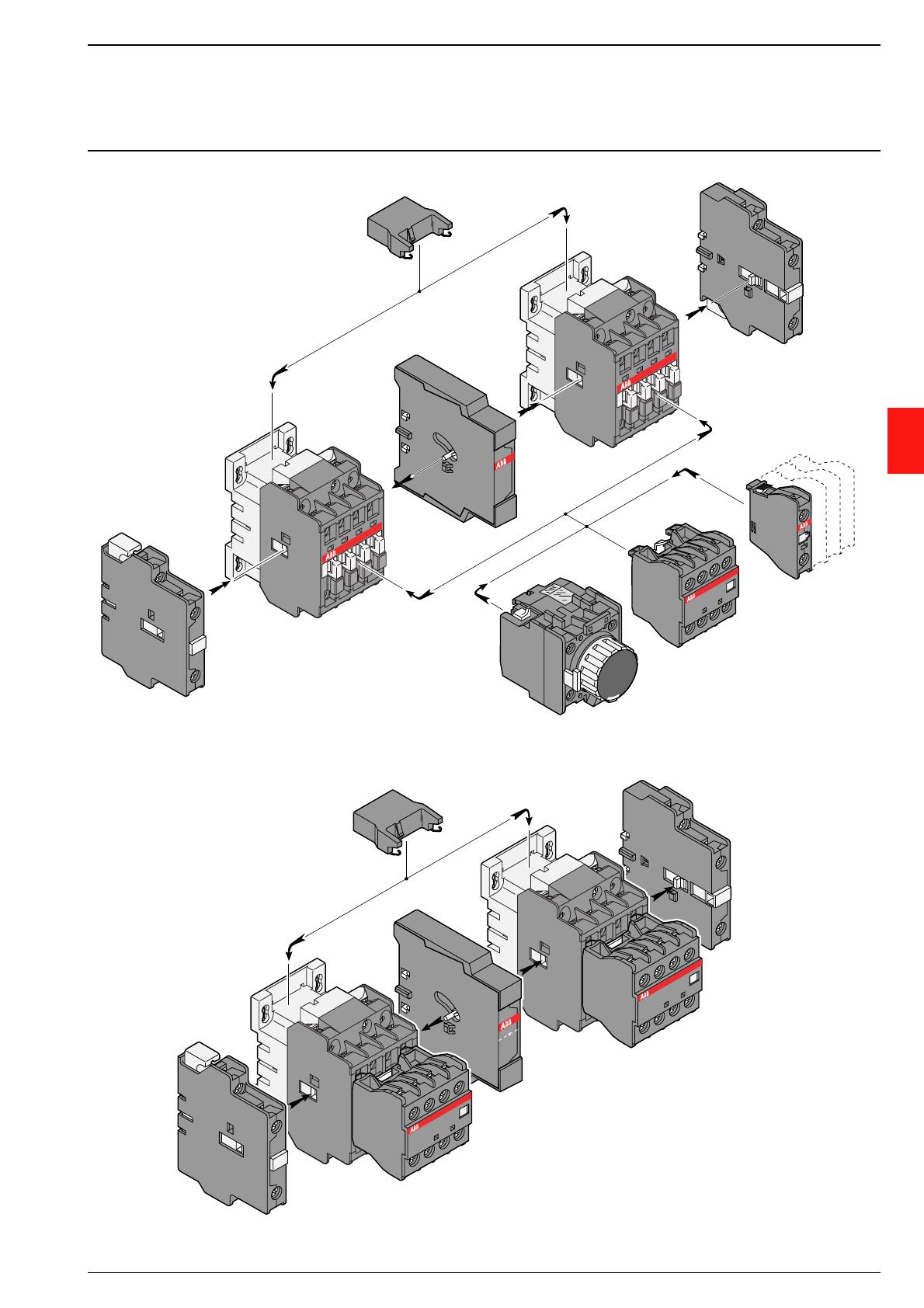

Contacteurs auxiliaires N
Accessoires
Contacteurs auxiliaires N, 1 étage, 4 pôles
Limiteur de
surtension
RV 5
RC 5-1
Bloc latéral bipolaire
de contacts auxiliaires
CAL 5-11
NC
01
02
NC
01
3
NC
Contacteur auxiliaire
N 22 E
N 31 E
N 40 E
NC
E0573D
02
Bloc de verrouillage
VM 5-1
VE 5-1
Blocs frontaux unipolaires
de contacts auxiliaires
CA 5-10 et CA 5-01
Contacteur auxiliaire
N 22 E
N 31 E
N 40 E
Bloc latéral bipolaire de
contacts auxiliaires CAL 5-11
Temporisateur
pneumatique
TP 40 DA
TP180 DA
TP 40 IA
TP 180 IA
Bloc frontal tétrapolaire
de contacts auxiliaires
CA 5 ...
Contacteurs auxiliaires N, 2 étages, 8 pôles
E0574D
Limiteur de
surtension
RV 5
RC 5-1
Bloc latéral
bipolaire
de contacts
auxiliaires
CAL 5-11
NC
01
02
NC
01
NC
5-1
VM
NC
02
Bloc latéral
bipolaire
de contacts
auxiliaires
CAL 5-11
Bloc de
verrouillage
VM 5-1
VE 5-1
Contacteur auxiliaire
N 44 E
N 53 E
N 62 E
N 71 E
N 80 E
Contacteur auxiliaire
N 44 E
N 53 E
N 62 E
N 71 E
N 80 E
Produits Basse Tension
3/3
Sommaire Général
Sommaire Chapitre
1SBC 0003 99 R1101
Sommaire Général
Sommaire Chapitre
Index

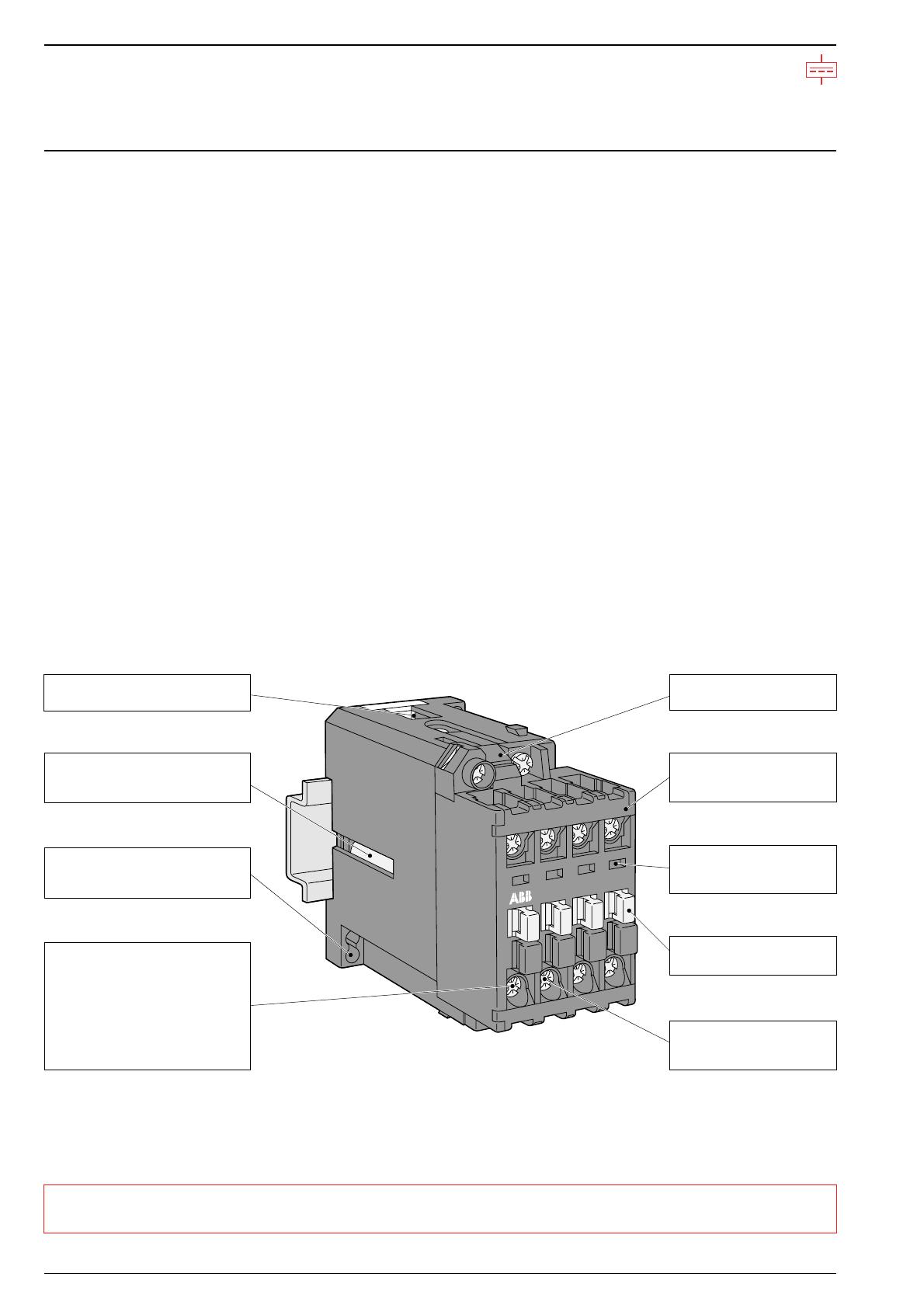

Contacteurs auxiliaires KC et TKC - Bobine d.c.
Description
Application
Les contacteurs auxiliaires KC et TKC sont utilisés pour la commande des circuits auxiliaires et des circuits de commande.
Description
●
Variantes de circuit de commande :
– Types KC, circuit magnétique massif avec bobine courant continu.
– Types TKC, circuit magnétique massif avec bobine courant continu à large plage de tension.
●
2 versions : 4 pôles - 1 étage, ou 8 pôles - 2 étages
Les appareils 8 pôles ont la même largeur que les contacteurs 4 pôles ; seule la profondeur est augmentée.
●
Contacts auxiliaires doubles et pointus.
●
Seuls ou munis d'un bloc contacts auxiliaires CA5 tétrapolaire, ces appareils offrent la "sécurité positive" entre leurs contacts auxiliaires.
Marquage en clair des tensions
de la bobine.
Emplacement des limiteurs de surtension
bobine.
V DC
24
Fixation rapide sur profilé chapeau
35 x 7.5 mm ou 35 x 15 mm selon normes
IEC 715 et EN 50 022.
Repérage des bornes conformément aux normes IEC 947-5-1 et
EN 50 011.
A1
5-
13
6-
23
7-
33
Trous pour fixation par vis (vis non fournies).
Distances entre trous conformes à la
norme EN 50 002.
43
8-
Emplacement de l'étiquette de
fonction et du limiteur de surtension bobine.
KC 40 E
Plots d'entraînement des
accessoires frontaux.
Sur tous les types de vis, le puits de guidage permet l'utilisation des visseuses
automatiques.
Toutes les bornes procurent la protection
contre le toucher direct accidentel des
parties actives selon VDE 0106 - Part. 100.
5-
14
7-
34
8-
44
Vis des systèmes de connexion :
M 3.5, pozidriv (+,-) N° 2 pour
toutes les bornes
Références de commande .......................................... pages 3/6 et 3/7
Caractéristiques techniques ....................................... pages 3/7 et 3/8
● Accessoires ........................................................................... Chapitre 4
Généralités - Homologations ................................................ Chapitre 7
Marquage et position des bornes ......................................... Chapitre 8
● Encombrements ..................................................................... Chapitre 9
●
●
●
●
Produits Basse Tension
3/4
1SBC 0003 99 R1101
6- 24
E0536D3
Bornes livrées ouvertes avec vis captives
(il est recommandé de serrer les vis des bornes
non utilisées).
Sommaire Général
Sommaire Chapitre
Sommaire Général
Sommaire Chapitre
Index
Contacteurs auxiliaires KC et TKC

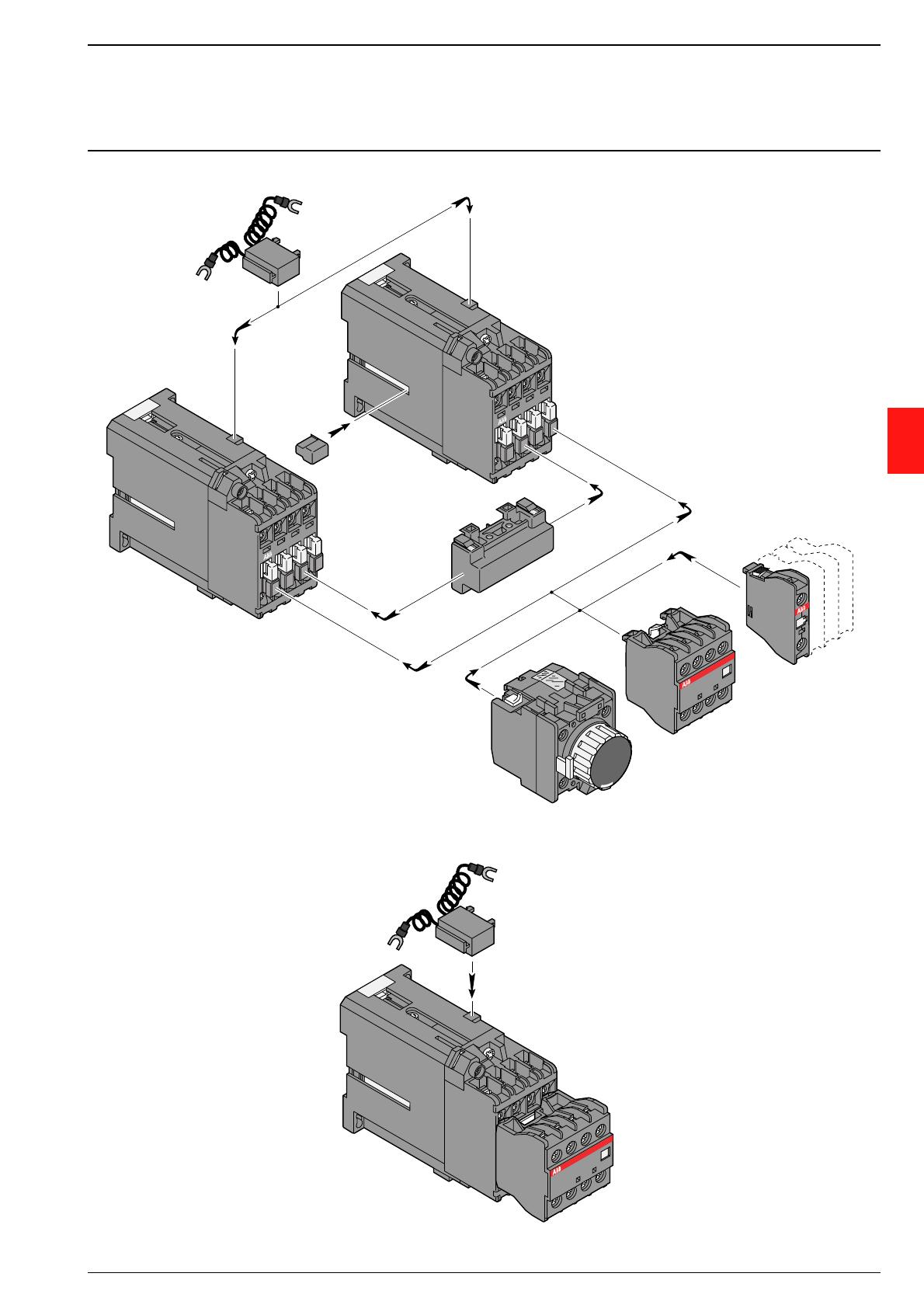

Accessoires
Contacteurs auxiliaires KC et TKC, 1 étage, 4 pôles
* Limiteur de surtension
RV-BC 6
RT 7
3
Entretoise
du VBC 30
Contacteur auxiliaire
KC 22 E
KC 31 E
KC 40 E
E0571D
Bloc de
verrouillage
VBC 30
Contacteur auxiliaire
KC 22 E
KC 31 E
KC 40 E
Blocs frontaux unipolaires
de contacts auxiliaires
CA 5-10 et CA 5-01
Temporisateur
pneumatique
TP 40 DA
TP 180 DA
TP 40 IA
TP 180 IA
Bloc frontal tétrapolaire
de contacts auxiliaires
CA 5 ...
Contacteurs auxiliaires KC et TKC, 2 étages, 8 pôles
Contacteur auxiliaire
KC 44 E
KC 62 E
E0572D
* Limiteur de surtension
RV-BC 6
RT 7
* Sélection et utilisation des limiteurs de surtension, voir notes page 4/14.
Produits Basse Tension
3/5
Sommaire Général
Sommaire Chapitre
1SBC 0003 99 R1101
Sommaire Général
Sommaire Chapitre
Index
Contacteurs auxiliaires N - Bobine a.c.
Contacteurs auxiliaires KC - Bobine d.c.
SB 7362S2
Références de commande
Symbole
commercial
tension bobine
en clair : ■
Numéro d'identification
à compléter par le code
tension bobine :
■■
Voir page 0/1
Voir page 0/1
Nombre de contacts
1er étage
2ème étage
Masse
unitaire
kg
Condmt
1 pièce
4 pôles, bobine a.c., 1 étage
N 22 E ■
N 31 E ■
N 40 E ■
N 40 E
(1)
(1)
1SBH 14 1001 R ■ ■ 22
1SBH 14 1001 R ■ ■ 31
1SBH 14 1001 R ■ ■ 40
2
3
4
2
1
–
–
–
–
–
–
–
–
–
–
–
–
–
0.340
0.340
0.340
(1) En position de montage 5, ne pas dépasser 2 contacts aux. frontaux à ouverture. Les blocs latéraux CAL5-11 offrent des contacts à ouverture supp.
8 pôles, bobine a.c., 2 étages
SB 7586S4
N 44 E ■
N 53 E ■
N 62 E ■
N 71 E ■
N 80 E ■
1SBH 14 1001 R ■ ■ 44
1SBH 14 1001 R ■ ■ 53
1SBH 14 1001 R ■ ■ 62
1SBH 14 1001 R ■ ■ 71
1SBH 14 1001 R ■ ■ 80
4
4
4
4
4
–
–
–
–
–
–
1
2
3
4
4
3
2
1
–
–
–
–
–
–
–
–
–
–
–
0.400
0.400
0.400
0.400
0.400
avec recouvrement des contacts décalés (voir page 8/4)
N 44 E
N 33/11 ■
N 51/11 ■
1SBH 14 1001 R ■ ■ 39
1SBH 14 1001 R ■ ■ 59
3
4
1
–
–
1
2
1
1
1
1
1
0.400
0.400
2
3
4
2
1
–
–
–
–
–
–
–
–
–
–
–
–
–
0.540
0.540
0.540
4
4
–
–
–
2
4
2
–
–
–
–
0.600
0.600
4 pôles, bobine d.c., 1 étage
SB 6523S3
KC 22 E ■
KC 31 E ■
KC 40 E ■
FPH 141 3001 R ■ 22 ■
FPH 141 3001 R ■ 31 ■
FPH 141 3001 R ■ 40 ■
8 pôles, bobine d.c., 2 étages
KC 44 E ■
KC 62 E ■
KC 22 E
FPH 142 3001 R ■ 44 ■
FPH 142 3001 R ■ 62 ■
ABB
Pos. 3, 4
Le tableau suivant indique les positions de montage admissibles en fonction de la température ambiante, de
la plage de tension d'utilisation de la bobine des contacteurs, avec ou sans accessoires montés : blocs contacts
auxiliaires, temporisateur pneumatique.
30°
Temp.
Contacteur aux.
ambiante sans accessoire
Contacts auxiliaires
intégrés
ABB
KC 31 E
< 55
Pos. 3
KC 22 E
ABB
ABB
> 55
KC 40 E
KC 31 E
et
Pos. 4
≤ 70
KC 22 E
}
}
KC 40 E
}
}
θ °C
Pos. 1 ± 30°
Pos. 2
(
55 °C)
ABB
1200
1200
Positions de montage des contacteurs auxiliaires KC.
ABB
Pos. 1
< 20
< 55
E0201D1
20
20
ABB
2
5
d
Température ambiante Cadence maxi. de fonctionnement
°C
électrique - cycles de man./h
D
D
mm
Pos.1, 2, 5, 6
KC 44 E
30°
d
mm
ABB
SB 6514S3
Distance de montage "d" ou "D" requise entre les contacteurs auxiliaires KC.
Positions
de montage
admissibles
Pos.
Plage de Accessoires pouvant être montés
fonctionnemt Cont. aux. unipolaires ou Cont. aux. tétrapolaires ou Temporisateur
bobine
CA5-10
CA5-01
CA5-40 (4 x F)
TP 40 DA/IA
(F)
(O)
ou CA5-31 (3 x F + 1 x O)
ou TP 180 DA/IA
ou CA5-22 (2 x F + 2 x O)
x Uc
Qté :
Qté :
Qté :
Qté :
1, 3, 4
0.85...1.1
1±30°, 2, 6
0.95...1.1
5*
0.85...1.1
1
à 4 dont 2xO maxi.
1, 2, 3, 4
0.85...1.1
1
à 4 dont 2xO maxi.
1 ± 30°
0.85...1.1
1
à 4
6
0.95...1.1
1
à 4 dont 2xO maxi.
1
-
1
1**
1
1, 1±30°, 2, 3, 4 Uc
1
à
4
1
à
4
-
à
4
1**
1**
1
1
1
TP..DA
1
-
1 CA5-40
-
5*
Uc
1
à 4 dont 2xO maxi.
1
TP..DA
1, 2, 3, 4
Uc
1
à 4 dont 2xO maxi.
1
-
1 ± 30°
Uc
1
à 4
1 CA5-40
-
-
Pos. 5
sauf KC 22 E
Pos. 6 (
55 °C)
E0203DF1
* En position 5, ne pas utiliser le bloc diode RD7 : nous consulter. Tension limite d'emploi : Ue < 440 V a.c.
** Utilisation possible du bloc contacts CA5-04.
Nota :
●
●
Sélection et utilisation de limiteurs de surtension (ex. : diode, varistor...), voir notes page 4/14.
Accessoires ........................................................... Chapitre 4
Généralités - Homologations ............................... Chapitre 7
●
Marquage et position des bornes ........................ Chapitre 8
Encombrements .................................................... Chapitre 9
Produits Basse Tension
3/6
1SBC 0003 99 R1101
●
Sommaire Général
Sommaire Chapitre
Sommaire Général
Sommaire Chapitre
Index
Contacteurs auxiliaires TKC,
Bobine d.c. à large plage de tension
Application
Les contacteurs auxiliaires TKC avec bobine à large plage de tension sont conçus pour fonctionner dans les
circuits de commande caractérisés par d'importantes variations de tension. Exemple : batteries d'alimentation.
FRCTL 6524
Références de commande
Symbole commercial
tension bobine
en clair : ■
Numéro d'identification
à compléter par le code
tension bobine :
■..■
Voir tableau ci-contre
Voir tableau ci-contre
Nombre de contacts
2ème étage
1er étage
Masse
unitaire
kg
Condmt
1 pièce
TKC 22 E
4 pôles, 1 étage
TKC22 E ■
TKC 31 E ■
TKC 40 E ■
Plage de fonctionnement bobine :
Tension V -d.c. Code
mini. Uc maxi. R ■ .. ■
–
–
–
–
–
–
0.540
0.540
0.540
FPH 142 3061 R ■ 44 ■
FPH 142 3061 R ■ 62 ■
4
4
–
–
–
2
4
2
0.600
0.600
8 pôles, 2 étages
TKC44 E ■
TKC62 E ■
6
1
2
4
5
2
6
3
Caractéristiques bobine
! Les valeurs de tension U mini. ... maxi. dans le tableau ci-contre s'entendent tolérances comprises.
c
– Consommation bobine sous Uc maxi. θ = 20 °C : 9 W appel / maintien
– Bobines de rechange : nous consulter (les bobines des contacteurs auxiliaires standard KC ne conviennent
pas pour les contacteurs auxiliaires TKC).
"Distance de montage" pour la plage de fonctionnement bobine U
D
mm
2
5
20
20
Température ambiante Cadence maxi. de fonctionnement
°C
électrique - cycles de man./h
< 20
< 55
ABB
mini.
d
… Uc maxi.
ABB
1200
1200
D
d
mm
c
Pos. 3, 4
FRCTL 6522
Pos.1
TKC 62 E
Positions de montage :
Caractéristiques techniques
E0201D2
Autres tensions : nous consulter.
Identiques à celles des contacteurs auxiliaires standard KC (voir page 3/8) sauf :
– Température de l'air à proximité du contacteur : 55 °C maxi.
– Position de montage : 1, 1 ±30°, 3 et 4 exclusivement.
– Tenue aux chocs en position 1, pour appareils vissés sur leur support et sans contact à ouverture (N.C.) additif.
Choc 1/2 sinusoïdal, 11 ms : sans changement d'état des contacts
C1
Direction du choc
Contacteur fermé
A
15g
Contacteur ouvert
10g
B1
10g
5g*
B2
10g
6g**
C1
10g
C2
10g
4g
4g
A
ABB
A
B1
B2
Exceptions : *4g pour TKC 22 ; **5g pour TKC 31 - Nous consulter pour TKC 44.
*3g pour TKC 62 ; **3g pour TKC 62
E0202D
..
..
..
..
..
..
..
..
2
1
–
ABB
5
5
5
5
5
6
6
6
2
3
4
ABB
9 .......... 15
17 .......... 32
25 .......... 45
36 .......... 65
50 .......... 90
77 ........ 143
90 ........ 150
120 ........ 167
FPH 141 3061 R ■ 22 ■
FPH 141 3061 R ■ 31 ■
FPH 141 3061 R ■ 40 ■
C2
Adjonction d'accessoires
Contacteurs
auxiliaires
ABB
Nombre maxi. de blocs contacts auxilaires
CA5-10 CA5-01 CA5-40 CA5-31 CA5-22 CA5-04
Temporisateur Verrouillage
TP
mécanique
Repère de
fonction
pos. 1, 3 ou 4
TKC 40-E
4
2
1
1
1
–
–
VBC 30
BA 5-50
4
1
1
1
–
–
–
VBC 30
BA 5-50
TKC 22-E
4
–
1
–
–
–
–
VBC 30
BA 5-50
pos. 1 ±30°
TKC - tous types
–
–
–
–
–
–
–
VBC 30
BA 5-50
pos. 1, 3 ou 4
TKC 31-E
ABB
pos. 1, 3 ou 4
Sélection et utilisation de limiteurs de surtension (ex. : diodes, varistors...) avec contacteurs TKC, voir notes page 4/14.
E0204D
ABB
Nota : Exécutions pour Chemins de fer (Traction) ..... sur demande.
●
●
Accessoires ........................................................... Chapitre 4
Généralités - Homologations ............................... Chapitre 7
●
●
Marquage et position des bornes ........................ Chapitre 8
Encombrements .................................................... Chapitre 9
Produits Basse Tension
3/7
Sommaire Général
Sommaire Chapitre
1SBC 0003 99 R1101
3
Sommaire Général
Sommaire Chapitre
Index
Contacteurs auxiliaires N - Bobine a.c.
Contacteurs auxiliaires KC - Bobine d.c.
Caractéristiques techniques
Type
Nombre de pôles
N22, N31, N40
N44 ... N80, N33/11, N51/11
KC22, KC31, KC40
KC44, KC62
4
8
4
8
Caractéristiques d'isolement
Tension assignée d'isolement Ui
selon IEC 947-5-1 et VDE 0110 (Gr. C)
V
selon UL/CSA
V
Tension assignée de tenue aux chocs Uimp
selon IEC 947-5-1
kV
690
600
8
Caractéristiques techniques générales
Normes
Appareils conformes aux normes internationales IEC 947-5-1 / 947-4-1
et européennes EN 60 947-5-1 / 60 947-4-1
Compatibilité électromagnétique (CEM) selon amendement A11 aux normes IEC 947-1 ;
EN 60 947-1 et amendement 2 à la norme IEC 947-4-1 - Voir aussi chapitre 7
Homologations - agréments
Température de l'air à proximité du contacteur
– pour fonctionnement à l'air libre : °C
– pour stockage :
°C
Voir chapitre 7
- 40 ... + 55 (0.85 ... 1.1 Uc) / +55 ... + 70 (Uc)
- 60 ... + 80
Tenue climatique
selon IEC 68-2-30 et 68-2-11 - UTE C 63-100, Spécification II
Positions de montage :
Positions 1 à 5
Position 6
(voir les dessins en bas de page)
Fixation
m
C1
A B1
B2
C2
E0202D1
Altitude d'utilisation
Tenue aux chocs selon
IEC 68-2-27 et
ABB
A
EN 60068-2-27
Pos. de montage 1
(Voir ci-dessous)
- θ < 55°C : 0.85 ........ 1.1Uc
- θ = 55 ... 70°C : ............ Uc
- θ < 55°C : 0.95 ........ 1.1Uc
- θ > 55°C : non autorisée
- θ < 55°C : 0.85 ... 1.1Uc
- θ < 55°C : 0.95 ... 1.1Uc
- θ = 55 ... 70°C : ........ Uc
- θ > 55°C : non autorisée
Pos. 1, 3, 4 et 5
Pos. 1±30°, 2 et 6
Pos. 1 ou 1±30° à 5
Pos. 6
< 3000
Choc 1/2 sinusoïdal, 11 ms : pas de changement d'état des contacts
Direction du choc : A, C1, C2 : 20 g
B1
: 5g
B2
: 15 g
– sur profilé chapeau
35 mm selon IEC 715 et EN 50022
– par vis (non fournies)
2 x M4
Bornes de raccordement (livrées en position
Vis M 3.5 à tête (+,-) pozidriv 2, avec serre-fil
ouvertes, il est conseillé de visser les bornes non utilisées)
Capacité de raccordement
Rigide massif
Souple sans
embout
Avec cosses
1 x mm2
2 x mm2
1 x mm2
2 x mm2
largeur maxi.
mm
trou Ø
mm
Degré de protection selon IEC 947-1 et EN 60947-1
et IEC 529 et EN 60529
- Bornes des pôles
- Bornes bobine
Positions de montage
1 ... 4
1 ... 4
0.75 ... 2.5
0.75 ... 2.5
1 ... 2.5
0.75 ... 2.5
8
3.7
IP 20
IP 20
IP 10
IP 20
Durabilité électrique des contacts
AC-15 selon IEC 947-5-1
courant établi :
10 x Ie avec cos ϕ = 0,7 et Ue
courant coupé :
Ie avec cos ϕ = 0,4 et Ue
30
Ces courbes sont
établies pour des
charges résistives et
inductives jusqu'à
690 V, 40...60 Hz.
10
CA5, CAL 5
N4
5
KC
3
et 8
4e
t8
2
pôl
es
pô
les
1
0,5
0,3
0,2
E0298DF
E0200D1
ABB
20
Millions man.
Les courbes ci-contre présentent la
durabilité électrique
des contacteurs auxiliaires, ainsi que des
blocs contacts auxiliaires en adjonction,
en fonction du
courant coupé Ic.
0,1
0,02
0,05
0,1
0,2
0,3
0,5
1
2
3
4
5 6
10
Courant coupé (A)
Produits Basse Tension
3/8
1SBC 0003 99 R1101
Sommaire Général
Sommaire Chapitre
Sommaire Général
Sommaire Chapitre
Index
Contacteurs auxiliaires N - Bobine a.c.
Contacteurs auxiliaires KC - Bobine d.c.
Caractéristiques techniques
Type
Nombre de pôles
N22, N31, N40
N44 ... N80, N33/11, N51/11
KC22, KC31, KC40
KC44, KC62
4
8
4
8
Pôles : Caractéristiques techniques d'emploi
Tension assignée d'emploi Ue
V
Courant thermique conventionnel à l'air libre Ith
selon IEC 947-5-1
θ ≤ 40°C A
Courant assigné d'emploi Ie
en AC-15 selon IEC 947-5-1
24-127 V 50/60 Hz
230-240 V 50/60 Hz
400-415 V 50/60 Hz
500 V 50/60 Hz
690 V 50/60 Hz
en DC-13 selon IEC 947-5-1
24 V d.c.
48 V d.c.
72 V d.c.
125 V d.c.
250 V d.c.
690
A
A
A
A
A
A/W
A/W
A/W
A/W
A/W
Domaine de fréquences assignées
Hz
Durabilité mécanique en cycles de manoeuvres
Cadence maxi. de fonctionnement
cycles/h
Durabilité électrique en cycles de manoeuvres
Cadence maxi. de fonctionnement
cycles/h
16
10
6
4
3
2
2
6
4
3
2
2
6/144
2.8/134
1/72
0.55/69
0.3/75
6/144
2.8/134
1/72
0.55/69
0.3/75
25 ... 400
> 20 millions
6000
30 millions
6000
Voir courbes page 3/8
1200
Pouvoir assigné de fermeture selon IEC 947-5-1
Pouvoir assigné de coupure selon IEC 947-5-1
Fusible de protection gG (gl)
A
10 x Ie /AC-15
10 x Ie /AC-15
10
Courant assigné de courte durée admissible 1.0 s
à 40 °C d'ambiance, à l'air libre, à partir de l'état froid
0.1 s
Résistance d'isolement sous 500 V d.c.
Pouvoir de commutation mini.
avec un taux de défaillance inférieur à 10-6
Temps de non chevauchement entre
contacts F et O
Puissance dissipée par pôle sous 6 A
3
100 A
140 A
50 A
100 A
après test de durabilité : 5 MΩ
17 V / 5 mA
24 V / 5 mA
≥2
ms
W
0.10
0.15
Caractéristiques du circuit magnétique
Plage d'utilisation de la bobine θ ≤ 40°C
Tension de retombée en % de Uc
selon IEC 947-5-1 : 0.85 ... 1.1 Uc
environ 40 ... 65%
environ 10 ... 30%
Consommation bobine (valeur moyenne)
– Bobine a.c. : à l'appel
50 Hz
VA
60 Hz
VA
50/60 Hz (1) VA/VA
au maintien 50/60Hz
VA/W
– Bobine d.c. : à l'appel, à froid
W
au maintien, à chaud
W
Tension assignée de commande Uc
– Bobine a.c. :
50/60 Hz
V
– Bobine d.c. :
V d.c.
Microcoupure maxi. admissible
sans ouverture des contacts
Temps de fonctionnement
entre excitation bobine et :
– fermeture du contact F
– ouverture du contact O
entre désexcitation bobine et :
– ouverture du contact F
– fermeture du contact O
70
80
74/70
8/2
7
7
20 ... 690
-
24 ... 240
ms
2
2
ms
ms
10 ... 26
7 ... 21
50 ... 75
45 ... 70
ms
ms
4 ... 11
9 ... 16
15 ... 30 *
17 ... 32 *
* L'utilisation de limiteurs de surtension augmente le temps
d'ouverture dans la proportion de 1.1 à 1.5 pour un limiteur à
varistor et de 4 à 8 pour un limiteur à diode.
Influence de la longueur des conducteurs
(lors de la fermeture et de l'ouverture)
voir pages 2 /52 et 2/53
8 ■
0 à■
8 ■
8 , voir page 0/1.
(1) Bobines 50/60 Hz : codes tension ■
Produits Basse Tension
3/9
Sommaire Général
Sommaire Chapitre
1SBC 0003 99 R1101
Sommaire Général
Sommaire Chapitre
Index
Notes
Produits Basse Tension
3/10
1SBC 0003 99 R1101
Sommaire Général
Sommaire Chapitre
