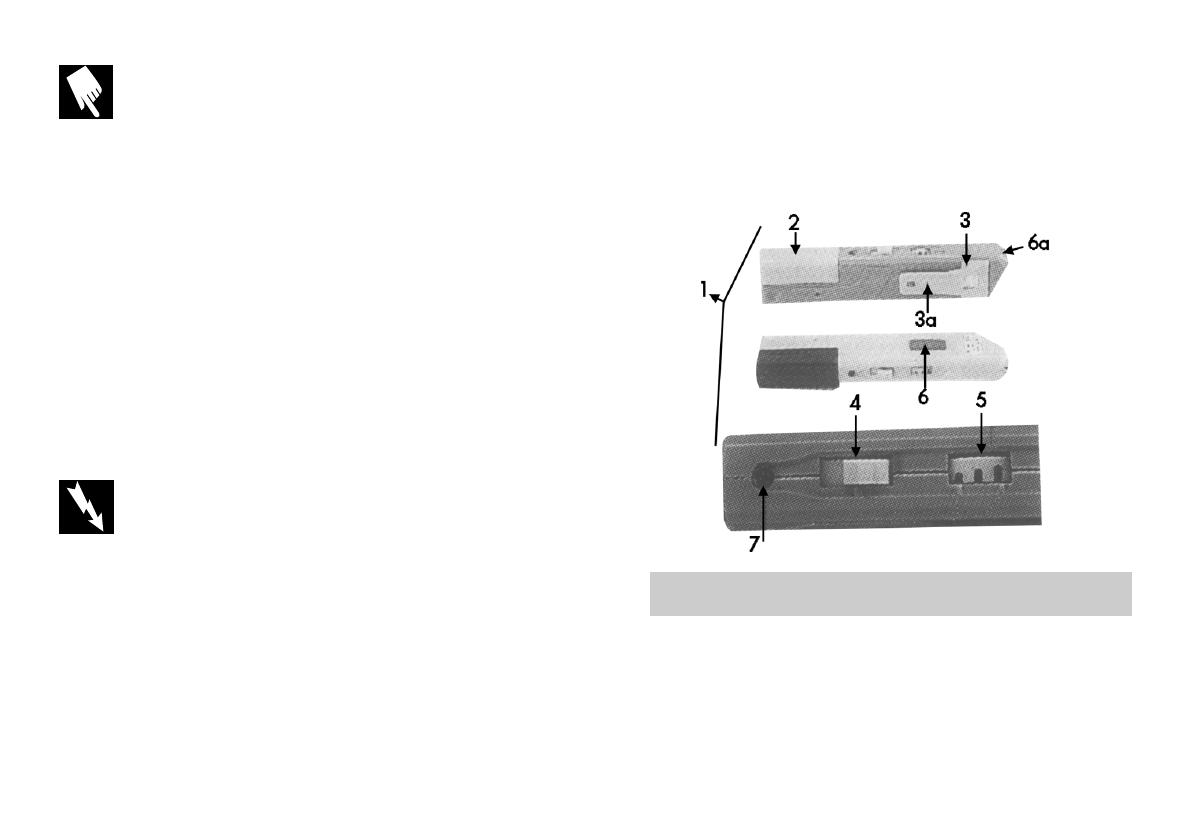

puissance le plus élevé sur le four et une durée d’une minute. Puis refermez le four et mettez-le en marche. Passez lentement le testeur devant les coins de la porte. Si l’appareil détecte une fuite dans l’étanchéité de la porte, le témoin led s’allume et le buzzer retentit. Attention ! Dans ce cas, n’utilisez plus le four à micro-ondes. Portez-le immédiatement à réparer. 7. Caractéristiques techniques Alimentation : Consommation : Poids : Dimensions (L x l x H) : 6 VDC par 4 piles rondes 1.5 V (alcalines) AG 13 ou LR 44 ou SR 44 ou V13 GA maxi. 15 mA environ 55 g (avec piles) 140 x 32 x 17 mm (sans clip) Multi-testeur MS 58 Code 0120 286 Cet article a été contrôlé selon la directive CE 89/336/CEE (compatibilité électro-magnétique du 09.11.1992) et est conforme aux lois en vigueur. Innovation en Electronique Données techniques sujettes à des modifications sans avis préalable ! En vertu de la loi du 11 mars 1957 toute représentation ou reproduction intégrale ou partielle, faite sans le consentement de l’auteur ou de ses ayants droit ou ayants cause est illicite. © Copyright 1995 by DECOCK ELECTRONIQUE (CONRAD ELECTRONIC), 59800 Lille/France *25C-X16-3-97/03-A 12 6.5. Utilisation comme testeur de polarité et de pile Attention ! A lire impérativement ! La garantie ne couvre pas les dommages résultant de la non observation des présentes instructions. Nous déclinons toute responsabilité pour les dommages qui en résulteraient directement ou indirectement. Avant d’utiliser cet appareil, il convient de lire attentivement le présent mode d’emploi. 1. Utilisation • “Testeur de phase” sans contact (indication optique et acoustique de la tension alternative) jusque 250 VAC rms maxi. • Indication acoustique (buzzer) et optique (témoin led) de la tension continue jusque 36 VDC maxi. • Contrôle de polarité 2 V à 36 VDC (tension continue) • Test de continuité de 0 à 5 Mohms (test de composants) • Utilisation comme détecteur de métaux (tuyaux, vis cachés, etc...) Toute autre utilisation que celle décrite ci-dessus pourrait endommager ce produit, de plus cela est lié à des risques tels que courts-circuits, incendies, chocs électriques, etc... Il est interdit de modifier ou de démonter l’ensemble du produit et d’ouvrir le boîtier ! Respectez impérativement les consignes de sécurité ! Attention ! La tension d’entrée maximale ne doit en aucun cas dépasser 36 VDC (=tension continue). Attention, danger de mort ! Mettez l’interrupteur sur “0”. Prenez le multi-testeur en main, comme indiqué, en touchant la plaque de contact de l’index. Tournez le bouton de réglage de sensibilité vers le bas pour obtenir le volume maxi. du buzzer. Le multi-testeur détecte la polarité (de 2 VDC à 36 VDC maxi.) de piles et autres sources de tension continue (séparées par galvanisation) tels que adaptateurs, etc.... Si le témoin led est très clair et si le buzzer retentit fortement, le pôle plus de la pile se trouve sur le multi-testeur. Seules des piles de 1.5 V (R3, R6, R14 et R20) peuvent être contrôlées par le testeur. Quand vous testez la pile comme indiqué sur le schéma, que le témoin led s’allume et que le buzzer retentit, la pile est en bon état. Si le témoin led ne s’allume pas ou faiblement et que le buzzer est faible ou inexistant, la pile est vide ou usée. Attention ! Ne jetez pas les piles usées dans vos ordures ménagères, mais déposez-les dans les récipients de magasins spécialisés. 6.6. Contrôle de fours micro-ondes Attention ! 2. Introduction Cet appareil est un testeur rapide maniable qui peut être utilisé de façon universelle aussi bien dans le domaine des loisirs que professionnel (sous conditions, < 250 VACrms/36 VDC). Grâce au multi-testeur, vous pouvez déterminer sans contact si une tension secteur est présente dans les câbles isolés et si ce(s) câble(s) sont reliés au secteur. Pour les tensions continues jusque 36 V maxi., il détermine la présence tout comme la polarité de la tension continue (“+” et “-“). Si vous l’utilisez comme testeur de continuité, vous ne pouvez vérifier les pistes conductrices, faisceaux de câbles, bornes de mise à la masse, câbles secteur, etc... que lorsqu’ils sont hors-tension. D’autre part, vous pouvez aussi bien - Le rayonnement des micro-ondes est dangereux. - Ce testeur n’est pas comparable à un appareil High Tech. Ces instruments coûtent beaucoup plus cher. Ce test ne peut donc donner d’informations qu’à titre indicatif sur un rayonnement éventuel de micro-ondes. 2 11 Mettez l’interrupteur du multi-testeur sur “II”. Poussez ensuite le bouton de réglage jusqu’à la butée à l’avant (sensibilité la plus faible). Tenez le multitesteur comme indiqué. Pour des raisons de sécurité, placez une tasse remplie d’eau dans le four à micro-ondes (l’appareil ne doit pas fonctionner à vide). Réglez le niveau de Mettez l’interrupteur sur “0”. Tenez le multi-testeur comme indiqué sur le schéma (index sur la plaque de contact !). Tournez le bouton de réglage de la sensibilité vers le bas pour obtenir le volume maximal du buzzer. Grâce au multi-testeur, vous pouvez déterminer facilement et rapidement si des lampes à incandescence, fusibles, éléments thermiques, etc... sont interrompus ou pas. Pour cela, prenez la pièce à contrôler en main et touchez de l’index par ex. le pas de vis d’une lampe à incandescence comme indiqué sur le schéma. Mettez en contact le point de soudage de la lampe à incandescence et le bouton de contact du multi-testeur (bout). Si le témoin led s’allume et si le buzzer retentit, la lampe à incandescence est en bon état. Le multi-testeur peut tester l’interruption de résistances jusque 5 Mohms maxi. Il en est de même pour les bobines, transformateurs, bobines de choc, relais, etc... hors-tension. Pour les résistances inférieures ou égales à 5 Mohms, il peut arriver que le témoin led s’allume faiblement et que le buzzer soit également très faible. Plus la “résistance” à tester est petite, plus le buzzer retentira fortement et plus la luminosité de la diode sera claire. Les condensateurs peuvent être testés plus précisément. Tenez le condensateur déchargé comme indiqué sur le multi-testeur. Si le buzzer retentit et le témoin led s’allume, et que juste après, le buzzer s’arrête et le témoin led s’éteint, et qu’il se produit la même chose quand vous “ tournez ” le condensateur (changement de polarité), le condensateur est en bon état. Mais si le témoin led reste allumé et que le buzzer ne s’arrête pas , même au bout d’un certain temps, c’est que la capacité du condensateur est très grande ou qu’il est défectueux (court-circuit). Si vous utilisez le multi-testeur pour tester des diodes, des redresseurs de courant, des condensateurs, le testeur ne peut que distinguer les composants en bon état et ceux défectueux. Observez la polarité + et - ! Seul le sens de conduction de diodes (et de redresseurs de courant) peut être vérifié. Si la cathode de la diode est tournée en directeur du testeur, comme indiqué, le témoin led s’allume, et le buzzer retentit. Pour tester les transistors, procédez comme suit : NPN, doigt sur base, testeur sur collecteur ou émetteur PNP, doigt sur collecteur ou émetteur, testeur sur base 10 tester des semi-conducteurs et d’autres éléments tels que les condensateurs, etc... que vérifier l’étanchéité de fours à micro-ondes. Vous êtes informé des résultats par un témoin led et un buzzer. Pour l’alimentation, 4 piles boutons alcalines sont nécessaires (par ex. type LR 44 ou 157 ou V13GA ou AG13). Prescriptions de sécurité - Pour garantir un fonctionnement parfait du testeur, observez impérativement les prescriptions de sécurité, avertissements et le chapitre “utilisation” du présent mode d’emploi. - Ce testeur n’est pas destiné à être utilisé comme tournevis. - Utilisez ce testeur exclusivement dans des circuits limités à 10 A par des fusibles, dans lesquels des tensions supérieures à 250 VACrms ou 36 VDC ou des puissances supérieures à 4000 VA ne peuvent intervenir. - Ne dépassez en aucun cas les valeurs d’entrée maximales, cf chapitre “Utilisation”. - Le testeur ne fournira une information parfaite que : - si la température ambiante se situe entre -10°C et +50°C - dans une gamme de fréquences de 50 Hz à 500 Hz. - N’utilisez pas le testeur dans des locaux ou dans des conditions climatiques défavorables, susceptibles de contenir des gaz, vapeurs ou poussières inflammables. N’utilisez pas le testeur quand il fait humide ou pluvieux, par exemple en cas de pluie/chutes de neige. - La pointe du testeur ne doit pas entrer en contact avec des objets brûlants (plaque électrique, fer à souder, sèche-cheveux, etc...). - Avant chaque mesure, vérifiez l’état du testeur, par ex. que le boîtier est intact. - Avant un entretien ou en cas d’ouverture de la poignée, vous devez débrancher le testeur du câble conducteur de tension ou de l’appareil à mesurer. - Il est interdit d’utiliser le testeur quand la poignée est ouverte (compartiment à pile). - L’entretien et la réparation de l’appareil ouvert sont réservés strictement au personnel qualifié, informé des risques encourus et respectueux des règles de sécurité (VDE-0100, VDE-0683, VDE-0701). Remarque : Ne mettez le testeur en service que lorsque la poignée est fermée. 3 - Soyez particulièrement attentif avec des tensions supérieures à 25 V alternatif (AC) ou 35 V continu. Des chocs électriques dangereux peuvent déjà être produits à ces niveaux de tensions en cas de contact avec les câbles électriques. - Pour éviter un choc électrique, veillez à ne pas entrer en contact, directement ou indirectement, avec les points à mesurer pendant la mesure. - Quand l’appareil est susceptible de ne plus fonctionner comme il faut, il convient de le mettre hors-service aussitôt, et de prendre les mesures qui empêcheront une remise en service accidentelle ou involontaire. Les conditions de sécurité de l’utilisation de l’appareil ne sont plus assurées quand - l’appareil présente des détériorations apparentes, - l’appareil ne fonctionne pas normalement, - l’appareil a été stocké longtemps dans des conditions défavorables ou - en cas de conditions de transport sévères. - Ne laissez pas le testeur à portée des enfants ! - Dans le cadre d’activités à caractère commercial, l’usage de l’appareil ne peut se faire qu’en conformité avec la réglementation professionnel en vigueur pour l’outillage et les installations électriques des corps de métiers concernés. - Dans les écoles, centres de formation, ateliers collectifs de loisirs ou de bricolage, l’appareil ne doit être utilisé que sous la responsabilité de personnel d’encadrement qualifié. - Lorsque l’appareil vient de passer d’un local froid dans un local chauffé, il ne faut pas le mettre immédiatement en service. La différence de température entre l’appareil et l’air ambiant donnerait naissance à une condensation de vapeur d’eau qui, dans certaines circonstances défavorables, risque d’en perturber gravement le fonctionnement. Laissez l’appareil prendre la température ambiante avant de le mettre en fonctionnement. - L’électricité statique (charges/décharges) produite par le frottement du boîtier en plastique (par ex. sur d’autres plastiques ou textiles), peut influencer/fausser le résultat du testeur. 4. Fonctions 1. Multi-testeur complet 2. Détecteur de métaux repliable 3. Compartiment à pile sous le clip 3a 4. Commutateur pour les divers modes 4 teur) ou si la fiche secteur est branchée en rotation de phase (la phase, = L1 ou L, est dans la prise, normalement sur le contact correct). Le rayonnement électro-magnétique est dangereux. Il est donc nécessaire d’observer une certaine distance par rapport aux écrans (par ex. pour les enfants). Observez également les instructions d’utilisation du fabriquant du téléviseur ou du moniteur. Pour déterminer la distance à observer par rapport à l’écran (ou au téléviseur ou au moniteur), éloignez lentement le testeur de l’écran jusqu’à ce que le buzzer s’arrête et que le témoin led s’éteigne. Le bout incliné du multitesteur doit être tourné vers l’écran. Le multi-testeur permet également de vérifier des ioniseurs d’air (purificateur d’air électriques). Le témoin led s’allume et le buzzer retentit quand vous vous rapprochez du ioniseur allumé. Attention ! - L’électricité statique produite par ex. par le frottement sur le boîtier en plastique, peut entraîner des erreurs d’affichage : Le témoin led s’allume, le buzzer retentit. - La sensibilité du multi-testeur peut diminuer en cas d’humidité de l’air trop importante. - La sensibilité est également modifiée quand vous touchez la plaque de contact. 6.4. Utilisation comme testeur de continuité ou de composants Attention ! Danger de mort en cas de choc électrique ! L’objet à vérifier doit être impérativement hors-tension ! Les composants à vérifier doivent être dessoudés du circuit. Pour les appareils fonctionnant sur batterie et accu ou avec une alimentation, vous devez d’abord les débrancher de la source d’énergie correspondante. Pour les appareils fonctionnant sur tension alternative 230 V, il faut débrancher la prise secteur. Si vous utilisez des câbles conducteurs de courant 230 V (tension alternative), il faut débrancher le fusible principal (dans l’armoire du compteur de courant) et le protéger contre une remise en marche non autorisée. Les capacités éventuellement montés doivent être déchargées. 9 Remarques - Si le mur ou le plafond est recouvert ou isolé par des feuilles de métal, il est impossible d’effectuer une détection. - L’appareil ne détecte pas les tubes en plastique. - La profondeur susceptible d’être atteinte dépend de la taille de l’objet métallique. Position 0 pour test de continuité, contrôle de pile et détection de polarité pour les tensions continues (36 VDC maxi. ! !) Position 1 pour la détection de métaux et de câbles conducteurs Position 2 pour le test de tension alternative et le test micro-ondes. 5. Bouton de réglage de la sensibilité 6. Surface de contact et bouton de contact 6a ; sont nécessaires lors du test de continuité, du contrôle de pile et de la détection de polarité. 7. Témoin led 6.3. Utilisation comme détecteur de tension alternative jusque maxi. 250 VAC rms Mettez l’interrupteur sur “II”. Prenez le testeur en main comme indiqué sur le schéma. Réglez à présent la sensibilité maximale, en tournant le bouton de réglage jusqu’à ce que le témoin led s’éteigne et que le buzzer s’arrête. Approchez le testeur des câbles conducteurs, interrupteurs, prises de tension, etc... sans les toucher. Pour déterminer une rupture de câble ou la phase dans un câble, tournez doucement le bouton vers l’avant. Cela diminuera un peu la sensibilité. Mettez à présent en contact le câble et le bout du côté en biais (près du bouton de contact). Attention ! Le bouton de contact ne doit pas toucher des pièces conductrices de tension. Danger de mort en cas de contact avec le plateau de contact ! Pendant le contrôle de tension alternative, ne touchez en aucun cas la plaque de métal du multi-testeur. Si l’appareil détecte une rupture, le buzzer retentit brièvement. 5. Remplacement de pile Le multi-testeur permet également de constater l’état de la mise à la terre/de la prise de terre sur des appareils ménagers à l’arrêt ou branchés (bouilloire électrique, machine à laver, sèche-linge, fer à repasser, four micro-ondes, etc...). Pour cela, passez le multi-testeur le long du boîtier comme indiqué sur le schéma (surface en métal). Le témoin led s’allume et le buzzer retentit quand le câble de mise à la terre n’est pas branché ou interrompu. Lorsque le sèche-cheveux est à l’arrêt ou branché, le multi-testeur permet de déterminer si le câble d’alimentation est bien branché (raccordé au sec8 5 Attention ! Pour éviter un choc électrique, n’utilisez jamais le testeur quand il est ouvert. a) Pour ouvrir le compartiment à pile, enlevez le clip (cf schéma ci-dessus) : - Pressez légèrement le clip vers le haut et - poussez le clip vers l’arrière. b) Retirez à présent les piles et remplacez-les par des piles neuves de même type. Observez la polarité “+” et “-“ (“+” est indiqué). c) Refermez le compartiment à piles (cf schéma ci-dessus). d) Poussez le clip sur la poignée et e) Pressez le clip vers l’avant jusqu’à ce qu’il s’enclenche. Remarque : Protégez l’environnement ! Ne jetez pas les piles dans les ordures ménagères ! 6. Utilisation 6.1. Test automatique Attention ! Vérifiez le fonctionnement du testeur avant de l’utiliser. 6.1.a) Détecteur de métaux Mettez l’interrupteur sur “I”. Tournez le bouton de réglage de la sensibilité doucement jusqu’à ce que le témoin led rouge s’éteigne et que le buzzer s’arrête. Puis approchez une pièce en métal (par ex. une pile ou une cuillère) du détecteur de métal déplié. Le testeur fonctionne correctement si le témoin led s’allume et le buzzer retentit (bip sonore continu). 6.1.b) Détecteur de tension alternative ou testeur de four micro-ondes Avec ce test, vous avez deux possibilités de déterminer si le testeur fonctionne ou pas : Solution 2 : Mettez l’interrupteur sur “II”. Tournez le bouton de réglage de sensibilité doucement jusqu’à ce que le témoin led s’éteigne et que le buzzer s’arrête. Puis tournez le bouton de réglage de la sensibilité doucement jusqu’à ce que le témoin led rouge s’éteigne et que le buzzer s’arrête. Touchez du doigt la pointe en biais. Le témoin led s’allume et le buzzer retentit à chaque toucher. 6.1.c) Testeur de continuité ou de polarité ou contrôle de pile Mettez l’interrupteur sur “0”. Touchez du doigt d’une main la surface métallique et du doigt de l’autre main, le bouton de contact. Si le testeur fonctionne correctement, et si les piles ne sont pas usées, le témoin led s’allume et le buzzer retentit. Attention ! Si vous n’utilisez pas le testeur, remettez l’interrupteur en position “0”. Sinon les piles seront usées trop vite. 6.2. Utilisation comme détecteur de métaux (câbles cachés/sous crépi, tuyaux métalliques, etc...) Observez les schémas de la notice allemande et lisez attentivement le texte. Mettez l’interrupteur sur “I”. Ouvrez le détecteur de métaux (l’antenne) et prenez le testeur en main comme indiqué sur le schéma. Réglez la sensibilité au maximum en tournant le bouton de réglage jusqu’à ce que le témoin led s’éteigne et que le buzzer s’arrête. Assurez-vous qu’aucun objet métallique ne se trouve à proximité immédiate pendant le réglage de la sensibilité. Approchez le testeur du lieu supposé contenir un câble ou un tuyau en avançant sur plusieurs côtés (mur, crépi, placoplâtre, etc...). Dès que le témoin led s’allume et que le buzzer retentit, la pièce métallique recherchée a été détectée. Pour préciser votre recherche, tournez le bouton de réglage un peu plus. Cela augmentera encore un peu la sensibilité. Le détecteur de métaux réagit aux métaux tels que l’acier, le fer, le cuivre, le laiton, l’aluminium, etc... Solution 1 : Mettez l’interrupteur sur “II”. Tournez le bouton de réglage de sensibilité doucement jusqu’à ce que le témoin led s’éteigne et que le buzzer s’arrête. Puis approchez la pointe en diagonale (près du bouton de contact) d’un câble conducteur de tension secteur (par ex. radio ou téléviseur, etc...). Vous pouvez ainsi repérer des tubes, clous, vis, câbles, etc... derrière des murs, des cloisons en placoplâtre, en bois, etc... 6 7 Cela vous évitera d’endommager avec la perceuse des câbles ou des conduites de gaz ou de percer des trous inutiles.
