VARIATEUR RVB
PAR CONTACTEURS
3 CANAUX 12 OU 24V DC
MODE D’EMPLOI Version 1.0
A LIRE AVANT TOUTE UTILISATION
TOUS LES PRODUITS DOIVENT ETRE RECYCLES
LORSQU’ILS ARRIVENT EN FIN DE VIE.
UNE ECO-CONTRIBUTION FINANCE LE TRAITEMENT DES
DECHETS D’EQUIPEMENTS ELECTRIQUES ET ELECTRONIQUES
(DEEE)
GARANTIE
Cet appareil dispose d’une garantie de 12 mois retour atelier à partir de sa date d’achat.
SPECIFICATIONS
Hauteur : 75mm
Largeur : 100mm
Profondeur : 110mm
Poids : sans alimentation 0.35kg
Construction : Plastique
Alimentation : 12VDC à 24VDC
Entrée/sortie DMX : sur borniers (compatible DMX RDM )
Sorties circuit : sur borniers (Commun/R/V/B)
(Ampérage maxi : 3x7A – protection de chaque canal par fusible)
Sortie « RS485 » : mode de câblage parallèle, jusqu’à 32 récepteurs
Les caractéristiques sont susceptibles d’être modifiées sans préavis.
TOUS LES PRODUITS DOIVENT ETRE RECYCLES
LORSQU’ILS ARRIVENT EN FIN DE VIE.
UNE ECO-CONTRIBUTION FINANCE LE TRAITEMENT DES
DECHETS D’EQUIPEMENTS ELECTRIQUES ET ELECTRONIQUES
(DEEE)
RVBC II
GENERATEUR
3x12VDC OU 3x24VDC
DMX
TELECOMMANDE IR EN OPTION
MODE D’EMPLOI Version 4.0
A LIRE AVANT TOUTE UTILISATION

Merci d’avoir sélectionné notre contrôleur CREALED RVBC II.
PRECAUTIONS D’EMPLOI
Le générateur RVBC II est un appareil destiné à être utilisé avec
-les lampes et circuits 3x12VDC ou 3x24VDC RVB de la gamme CREALED
-les circuits 12VDC ou 24VDC monochromes de la gamme CREALED
-Les lampes Slave DMX CREALED
L’utilisation de ce générateur avec d’autres produits ou à d’autres fins pourrait
causer des dommages irréversibles à l’ensemble de l’installation.
Avant de connecter l’alimentation, s’assurer que le ou les éléments connectés
correspondent à la tension présente.
L’ampérage disponible par sortie est de 7A, au delà le générateur est protégé par
fusibles. Cependant, un court-circuit permanent pourrait dans certains cas
endommager l’appareil.
L’installation doit être réalisée par des professionnels qualifiés et selon notre
protocole.
L’appareil est destiné à une utilisation à l’intérieur uniquement. Il doit être protégé de
l’humidité et doit fonctionner à une température comprise entre 10° et 35°C.
Ne pas utiliser l’appareil avec son capot ouvert.
Faire remplacer immédiatement tout connecteur ou câble endommagé par un
technicien qualifié.
Ne pas réparer ou tenter de le réparer par vous même, en cas de dysfonctionnement, se
référer à un technicien qualifié.

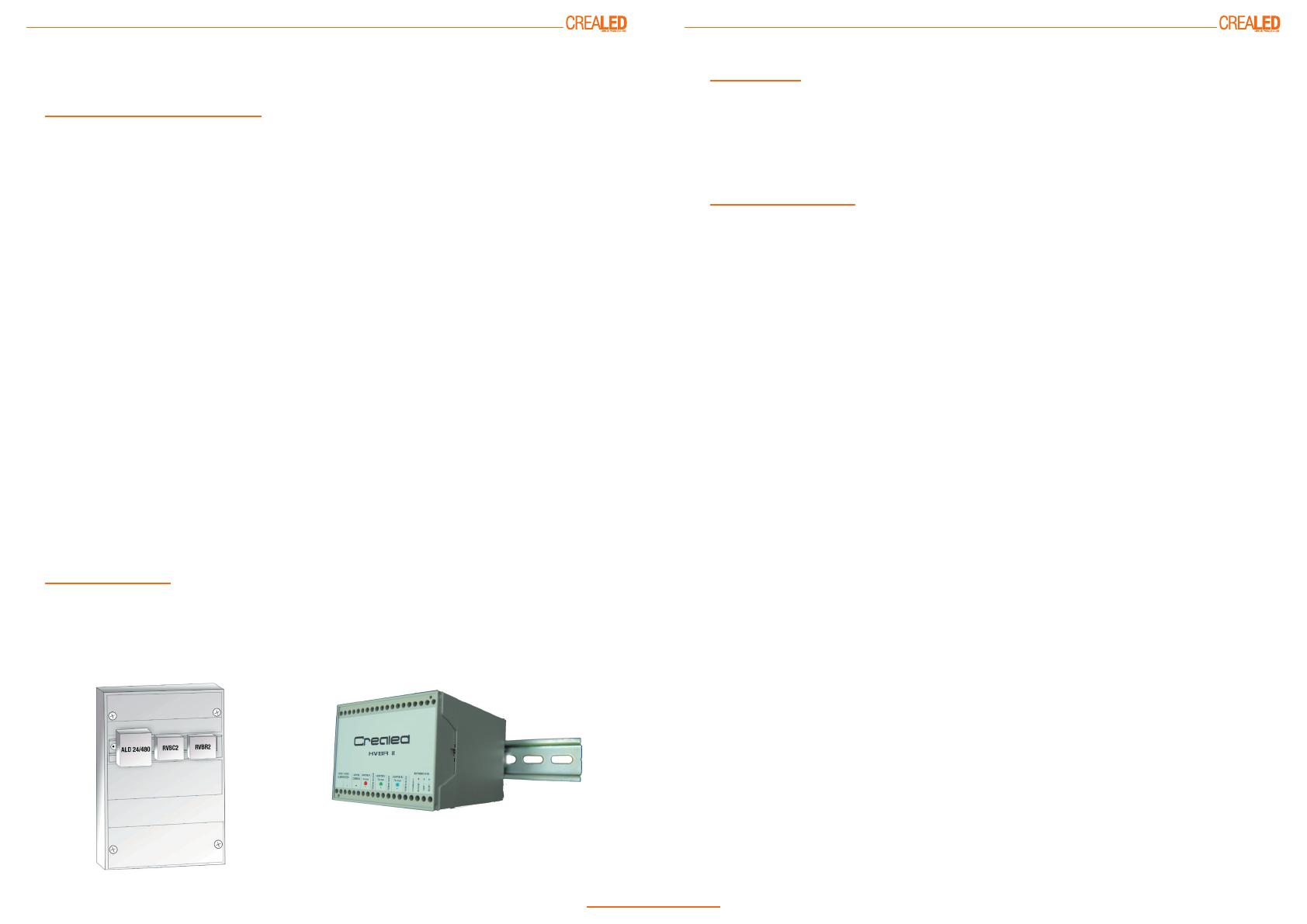

INSTALLATION
Le contrôleur CREALED RVBC2 est équipé d’une fixation pour rail DIN.
Il peut s’intégrer dans un coffret électrique.
AVANT DE FAIRE APPEL AU SERVICE APRES VENTE
SYMPTOME REMEDE
La LED témoin d’alimentation (4) ne
s’allume pas.
Vérifier la connexion, la polarité, la
tension et l’état de l’alimentation.
Une ou plusieurs des trois couleurs
sont faibles ou éteintes.
Vérifier que votre installation ne
comporte pas de court-circuits ou ne
dépasse pas la puissance indiquée.
Dans le cas d’un court-circuit, mettre
l’installation hors tension avant toute
intervention puis changer le fusible le
cas échéant.
L’appareil ne réagit pas au signal de la
télécommande.
Vérifier l’état des piles de celle-ci.
Veiller à ne pas installer le capteur
infrarouge dans un milieu perturbé par
des rayonnements IR ou champ
magnétique indésirable.
Par moment, les circuits et les lampes
s’éteignent et se rallument brièvement
créant un sorte de « flash ».
Eloigner l’alimentation du capteur
infrarouge et du contrôleur. Eloigner
également toute source de
rayonnement infrarouge ou
magnétique.
La LED témoin DMX (5) clignote. Vérifier la ligne DMX et la polarité de
celle-ci (2- 3+).
La synchronisation de plusieurs
appareils ou des lampes ne fonctionne
pas.
Vérifier que le mode de
synchronisation souhaitée est bien
activé. Dans le cas d’un appareil DMX,
vérifier l’adressage DMX.
2 11
Merci d’avoir sélectionné notre contrôleur CREALED VARIO RVB.
PRECAUTIONS D’EMPLOI
Le générateur VARIO RVB est un appareil destiné à être utilisé avec
- les lampes et circuits 3x12VDC ou 3x24VDC RVB de la gamme CREALED
- les circuits 12VDC ou 24VDC monochromes de la gamme CREALED
L’utilisation de ce générateur avec d’autres produits ou à d’autres fins pourrait
causer des dommages irréversibles à l’ensemble de l’installation.
Avant de connecter l’alimentation, s’assurer que le ou les éléments connectés
correspondent à la tension présente.
L’ampérage disponible par sortie est de 6,5A, au delà le générateur est protégé
par fusibles. Cependant, un court-circuit permanent pourrait dans certains cas
endommager l’appareil.
L’installation doit être réalisée par des professionnels qualifiés et selon notre
protocole.
L’appareil est destiné à une utilisation à l’intérieur uniquement. Il doit être protégé
de l’humidité et doit fonctionner à une température comprise entre 10° et 35°C.
Ne pas utiliser l’appareil avec son capot ouvert.
Faire remplacer immédiatement tout connecteur ou câble endommagé par un
technicien qualifié.
Ne pas réparer ou tenter de le réparer
INSTALLATION
Le contrôleur CREALED VARIO1 est destiné à être posé, il est est aussi muni
de pattes de fixation pour une installation sur un mur.
2
7
GARANTIE
Cet appareil dispose d’une garantie de 12 mois retour atelier
à partir de sa date d’achat.
SPECIFICATIONS
Hauteur : 75mm
Largeur : 100mm
Profondeur : 110mm
Poids : 0.35kg (sans alimentation)
Construction : Plastique
Entrées :
- Alimentation (12 ou 24V DC)
- 3 contacteurs
Sorties :
- 3 x 12 ou 24V DC 6,5A maximum (protégées par fusible)

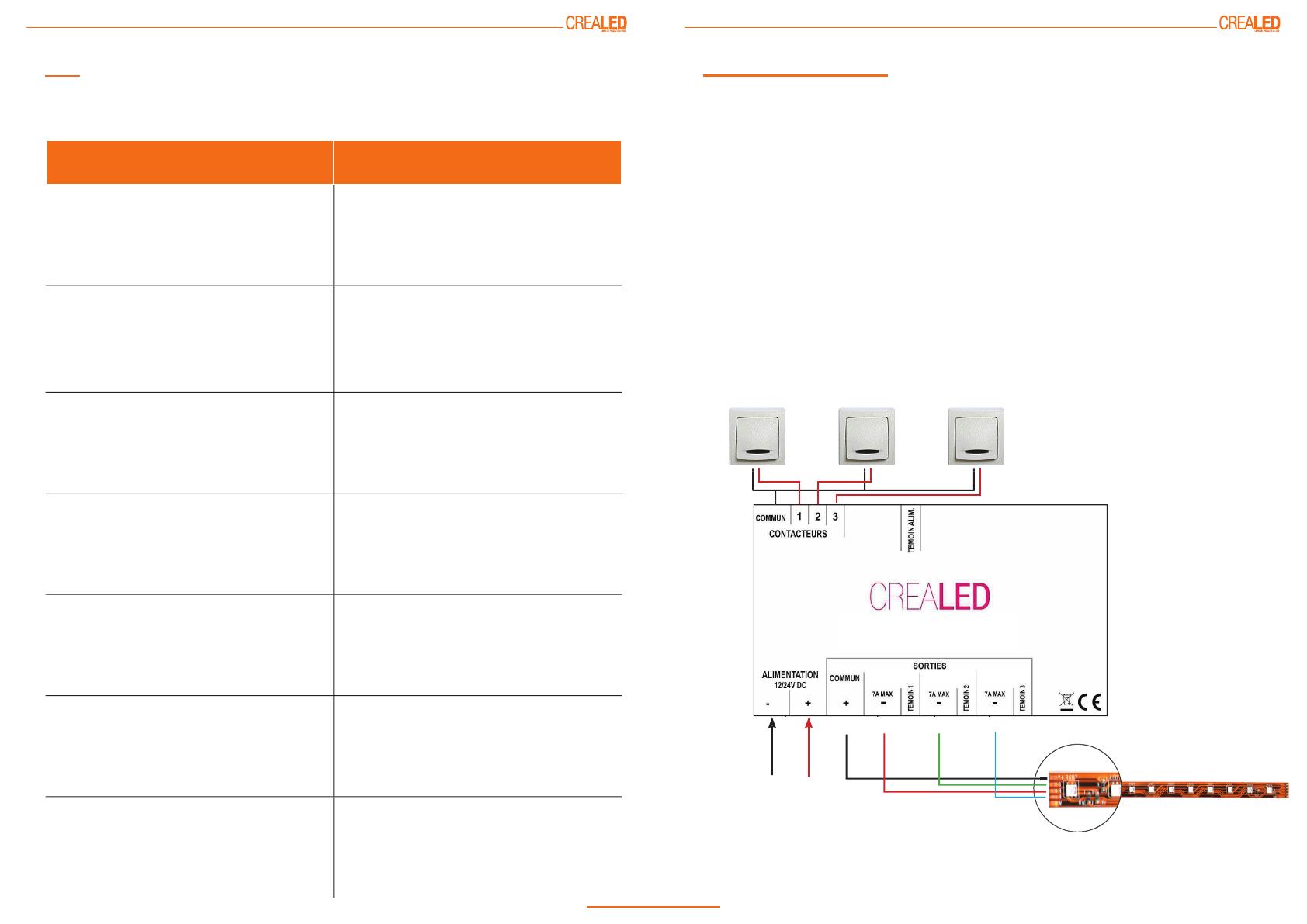

CABLAGE INTERIEUR
Le câblage s’effectue par les borniers, en suivant les repères de la face avant
de l’appareil.
Le ou les contacteurs doivent être branchés en partie supérieure du variateur
Chaque contacteur doit être connecté à un des emplacements COM et à un des
3 borniers repérés (1, 2 ou 3).
Les circuits à leds doivent être branchées aux sorties R/V/B en respectant la
polarité.
L’alimentation 12 ou 24V DC doit être connectée sur les borniers Alimentation
en respectant la polarité. (la tension de l’alimentation doit correspondre à celle
des circuits).
Utiliser du câble J-Y(ST)Y 9/10ème entre les contacteurs et les contacts secs
du VARIO RVB.
6
3
SYMPTOME REMEDE
La LED témoin d’alimentation
ne s’allume pas.
Vérifier la connexion, la polarité, la tension
et l’état de l’alimentation.
Une ou plusieurs des trois couleurs
sont faibles ou éteintes.
Vérifier que votre installation ne comporte
pas de court-circuits ou ne dépasse pas la
puissance indiquée. Dans le cas d’un court-
circuit, mettre l’installation hors tension avant
toute intervention puis changer le fusible le
cas échéant.
SAV
AVANT DE FAIRE APPEL AU SERVICE APRES VENTE
CABLAGE
:
Le câblage s’effectue par les borniers, en suivant les repères de la face avant de
l’appareil.
Le ou les contacteurs doivent être branchés en partie supérieure du variateur
Chaque contacteur doit être connecté à un des emplacements COM et à un des 3
borniers repérés (1, 2 ou 3).
Les circuits à leds doivent être branchées aux sorties 1, 2 ou 3 en respectant la
polarité (chacune des sorties peut être pilotée indépendamment ou simultanément).
L’alimentation 12 ou 24V DC doit être connectée sur les borniers Alimentation en
respectant la polarité. (la tension de l’alimentation doit correspondre à celle des
circuits)
ALIMENTATION
12/24 V DC
CIRCUIT LED 3
12V : 12x7A= 84W
24V : 24x7A= 168W
CIRCUIT LED 2
12V : 12x7A= 84W
24V : 24x7A= 168W
CIRCUIT LED 1
12V : 12x7A= 84W
24V : 24x7A= 168W
AVANT DE FAIRE APPEL AU SERVICE APRES VENTE
SYMPTOME REMEDE
La LED témoin d’alimentation ne s’allume
pas.
Vérifier la connexion, la polarité, la tension
et l’état de l’alimentation.
Une ou plusieurs des trois circuits LEDS
sont faibles ou éteintes.
Vérifier que votre installation ne comporte
pas de court-circuits ou ne dépasse pas la
puissance indiquée. Dans le cas d’un
court-circuit, mettre l’installation hors
tension avant toute intervention puis
changer le fusible le cas échéant.
CABLAGE
:
Le câblage s’effectue par les borniers, en suivant les repères de la face avant de
l’appareil.
Le ou les contacteurs doivent être branchés en partie supérieure du variateur
Chaque contacteur doit être connecté à un des emplacements COM et à un des 3
borniers repérés (1, 2 ou 3).
Les circuits à leds doivent être branchées aux sorties 1, 2 ou 3 en respectant la
polarité (chacune des sorties peut être pilotée indépendamment ou simultanément).
L’alimentation 12 ou 24V DC doit être connectée sur les borniers Alimentation en
respectant la polarité. (la tension de l’alimentation doit correspondre à celle des
circuits)
ALIMENTATION
12/24 V DC
CIRCUIT LED 3
12V : 12x7A= 84W
24V : 24x7A= 168W
CIRCUIT LED 2
12V : 12x7A= 84W
24V : 24x7A= 168W
CIRCUIT LED 1
12V : 12x7A= 84W
24V : 24x7A= 168W
AVANT DE FAIRE APPEL AU SERVICE APRES VENTE
SYMPTOME REMEDE
La LED témoin d’alimentation ne s’allume
pas.
Vérifier la connexion, la polarité, la tension
et l’état de l’alimentation.
Une ou plusieurs des trois circuits LEDS
sont faibles ou éteintes.
Vérifier que votre installation ne comporte
pas de court-circuits ou ne dépasse pas la
puissance indiquée. Dans le cas d’un
court-circuit, mettre l’installation hors
tension avant toute intervention puis
changer le fusible le cas échéant.
CABLAGE
:
Le câblage s’effectue par les borniers, en suivant les repères de la face avant de
l’appareil.
Le ou les contacteurs doivent être branchés en partie supérieure du variateur
Chaque contacteur doit être connecté à un des emplacements COM et à un des 3
borniers repérés (1, 2 ou 3).
Les circuits à leds doivent être branchées aux sorties 1, 2 ou 3 en respectant la
polarité (chacune des sorties peut être pilotée indépendamment ou simultanément).
L’alimentation 12 ou 24V DC doit être connectée sur les borniers Alimentation en
respectant la polarité. (la tension de l’alimentation doit correspondre à celle des
circuits)
ALIMENTATION
12/24 V DC
CIRCUIT LED 3
12V : 12x7A= 84W
24V : 24x7A= 168W
CIRCUIT LED 2
12V : 12x7A= 84W
24V : 24x7A= 168W
CIRCUIT LED 1
12V : 12x7A= 84W
24V : 24x7A= 168W
AVANT DE FAIRE APPEL AU SERVICE APRES VENTE
SYMPTOME REMEDE
La LED témoin d’alimentation ne s’allume
pas.
Vérifier la connexion, la polarité, la tension
et l’état de l’alimentation.
Une ou plusieurs des trois circuits LEDS
sont faibles ou éteintes.
Vérifier que votre installation ne comporte
pas de court-circuits ou ne dépasse pas la
puissance indiquée. Dans le cas d’un
court-circuit, mettre l’installation hors
tension avant toute intervention puis
changer le fusible le cas échéant.
CABLAGE
:
Le câblage s’effectue par les borniers, en suivant les repères de la face avant de
l’appareil.
Le ou les contacteurs doivent être branchés en partie supérieure du variateur
Chaque contacteur doit être connecté à un des emplacements COM et à un des 3
borniers repérés (1, 2 ou 3).
Les circuits à leds doivent être branchées aux sorties 1, 2 ou 3 en respectant la
polarité (chacune des sorties peut être pilotée indépendamment ou simultanément).
L’alimentation 12 ou 24V DC doit être connectée sur les borniers Alimentation en
respectant la polarité. (la tension de l’alimentation doit correspondre à celle des
circuits)
ALIMENTATION
12/24 V DC
CIRCUIT LED 3
12V : 12x7A= 84W
24V : 24x7A= 168W
CIRCUIT LED 2
12V : 12x7A= 84W
24V : 24x7A= 168W
CIRCUIT LED 1
12V : 12x7A= 84W
24V : 24x7A= 168W
AVANT DE FAIRE APPEL AU SERVICE APRES VENTE
SYMPTOME REMEDE
La LED témoin d’alimentation ne s’allume
pas.
Vérifier la connexion, la polarité, la tension
et l’état de l’alimentation.
Une ou plusieurs des trois circuits LEDS
sont faibles ou éteintes.
Vérifier que votre installation ne comporte
pas de court-circuits ou ne dépasse pas la
puissance indiquée. Dans le cas d’un
court-circuit, mettre l’installation hors
tension avant toute intervention puis
changer le fusible le cas échéant.
Alimentation
12/24V DC
Circuit led RVB
12V : (12x6,5A)x3 = 78W max x3
24V : (24x6,5A)x3 = 156W max x3
VARIATEUR RVB
3 CANAUX
R
V
B

FONCTIONNEMENT
Actions sur les contacteurs
Bouton poussoir 1 :
bouton paramétrable (ce référer au chapitre options
disponibles via les micros-interrupteurs).
- appui bref : marche/arrêt RVB ou lancement du programme fondu enchainé
- appui prolongé : variation de l’intensité lumineuse des sorties RVB ou choix
d’une couleur par défilement en fondu.
Bouton poussoir 2
:
- appui bref : lancement du programme fondu enchainé
- appui prolongé :
ajustement de la vitesse de défilement du fondu enchainé
(plus l’appuie est prolongé, plus la vitesse est rapide)
Bouton poussoir 3
:
- appui bref : MARCHE/ARRET
- appui prolongé :
variation de l’intensité lumineuse des sorties RVB
Options disponibles via les micros-interrupteurs :
Paramétrage du mode choix de couleur ou programme fondu enchainé :
1
- on : mode choix de couleur ou fondu enchainé sans rouge
- off : mode normal
2
- on : mode choix de couleur ou fondu enchainé sans vert
- off : mode normal
3
- on : mode choix de couleur ou fondu enchainé sans bleu
- off : mode normal
Affectation du bouton pousso
ir 1
:
4
: paramétrage de l’appui bref
- on : lancement du programme fondu enchainé
- off : marche/arrêt
5
: paramétrage de l’appui prolongé
- on : variation de l’intensité lumineuse
- off : choix d’une couleur par défilement en fondu
Paramétrage de la vitesse d’exécution du programme fondu enchainé
4
5
DEPANNAGE :
CHANGEMENT DE FUSIBLES
Avant toute intervention il est impératif de mettre l’installation hors tension en
débranchant l’alimentation du secteur.
Si un circuits de LEDS ne fonctionnent plus :
1- soit il y a une discontinuité dans le câblage. Vérifiez et réparez le défaut.
2- soit il y a un court-circuit. Localisez le problème au niveau de l’installation puis
procédez à la réparation.
Une fois le court-circuit réparé, procédez au remplacement du fusible endommagé
sur la sortie.

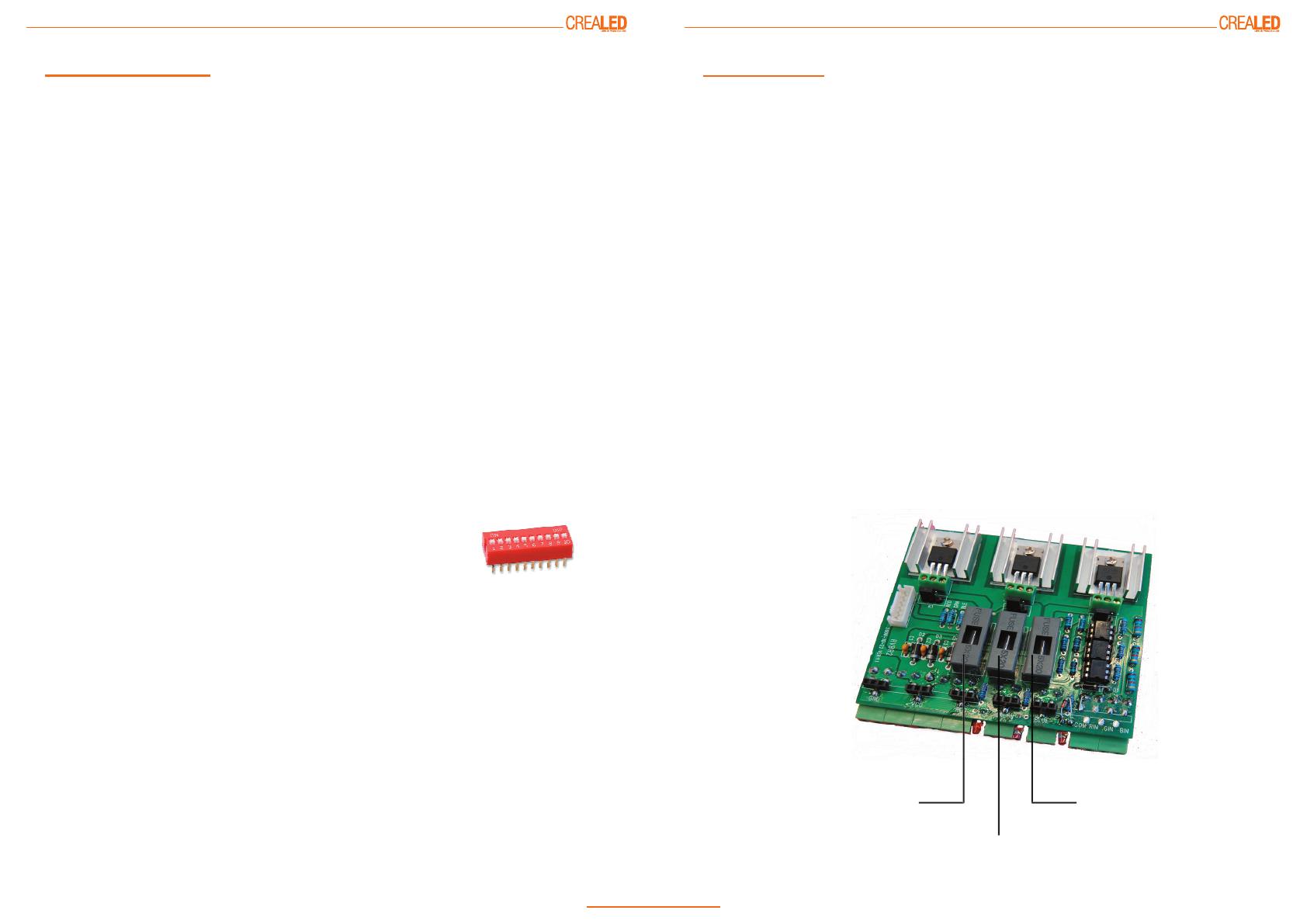

Changement d’un fusible :
Démonter le capot, puis faire glisser la carte électronique inférieure jusqu’à
l’accès des portes-fusibles.
Remplacer le ou les fusibles par des fusibles de
même type 6,3A action rapide.
(2 fusibles de secours sont fournis avec le
variateur)
Fusible circuit 1
Fusible circuit
2
Fusible circuit
3
Carte inférieure
de puissance
ADRESSAGE DMX
Affecter l’adresse DMX sur le bornier dipswitch.
L’adresse est obtenue en additionnant la valeur de tous les boutons :
Bouton 1 : haut =1 / bas=0
Bouton 2 : haut =2 / bas =0
Bouton 3 : haut =4 / bas =0
Bouton 4 : haut =8 / bas =0
Bouton 5 : haut =16 / bas =0
Bouton 6 : haut =32 / bas =0
Bouton 7 : haut =64 / bas =0
Bouton 8 : haut =128 / bas =0
Bouton 9 : haut =256 / bas =0
Par défaut l’adresse est positionnée sur la valeur 1.
Bouton 10 : Démarrage par défaut : haut (position ON) : dernière mémorisation
bas (position OFF) : DMX
CANAUX DMX CIRCUITS/LAMPES CANAUX DMX LAMPES SLAVE DMX* 
Canal 1 : couleur rouge 0-100% Canal 6 : couleur rouge 0-
100%
Canal 2 : couleur verte 0-100% Canal 7 : couleur verte 0-100%
Canal 3 : couleur bleue 0-100% Canal 8 : couleur bleue 0-
100%
Canal 4 : intensité générale 0-100% Canal 9 : intensité générale 0-
100%
Canal 5 : strobe 0-10% sans effet Canal 10 : strobe 0-10% sans
effet
11-100% de lent à rapide 11-100% de lent à rapide
*Si les lampes sont connectées au RVBC
CHOIX D’UNE ACTION AU DEMARRAGE
Le contrôleur peut mémoriser une action au démarrage (y compris le mode DMX), pour
cela il suffit de choisir sa couleur ou son programme et d’appuyer sur SETUP.
Pour cela le bouton 10 doit être en position ON.
UTILISATION AVEC DES CIRCUITS CIRCUITS MONOCHROMES
(DMX ou télécommande RC4)
A la mise sous tension, la LED témoin (témoin ALIM/IR) s’allume.
A la 1ère utilisation, le contrôleur lance le mode programme de test.
MODE DMX
La led témoin (DMX) s’allume s’il y a présence de signal DMX, sinon elle clignote.
Pour l’utilisation, suivre l’attribution des canaux p4. Chaque couleur représentant
un canal.
MODE INFRAROUGE
La télécommande est prioritaire sur toutes autre action.
Pointer celle-ci vers le capteur infrarouge et appuyer sur une des touches.
Régler l’intensité lumineuse via les touches +/- ou via les raccourcis MIN/MAX.
A chaque pression sur la télécommande la LED témoin (témoin ALIM/IR) s’éclaire
plus intensément afin de renseigner sur le bon fonctionnement de celle-ci.
Toute action de la télécommande est mémorisée, cela signifie que lors de la mise sous
tension de l’appareil, celui-ci repartira dans la même configuration qu’avant son extinction.
TELECOMMANDES (OPTIONNELLES)
RC4 DESCRIPTION DES TOUCHES
1- ON/OFF : Allumage/Extinction générale
2- MAX : Intensité lumineuse maximale
3- + : Incrémentation de l’intensité lumineuse
4- - : Décrémentation de l’intensité lumineuse
5- MIN : Intensité lumineuse minimale
4 9
Micro
interrupteur
Vitesse
normal
Vitesse
/2
Vitesse
/
4
Vitesse
/
8
Vitesse
/
16
Vitesse
x2
Vitesse
x
4
Vitesse
x
8
8
off
off
off
off
on
on
on
on
9
off
off
o
n
o
n
off
o
ff
on
on
10
o
n
o
n
o
ff
o
n
off
on
o
ff
on
