La tension aux bornes du générateur ne varie pas

1.1.1. Courantcontinu
La tension aux bornes du générateur ne varie pas avec le temps et ainsi, l’intensité dans le circuit ne varie
pas en fonction du temps.

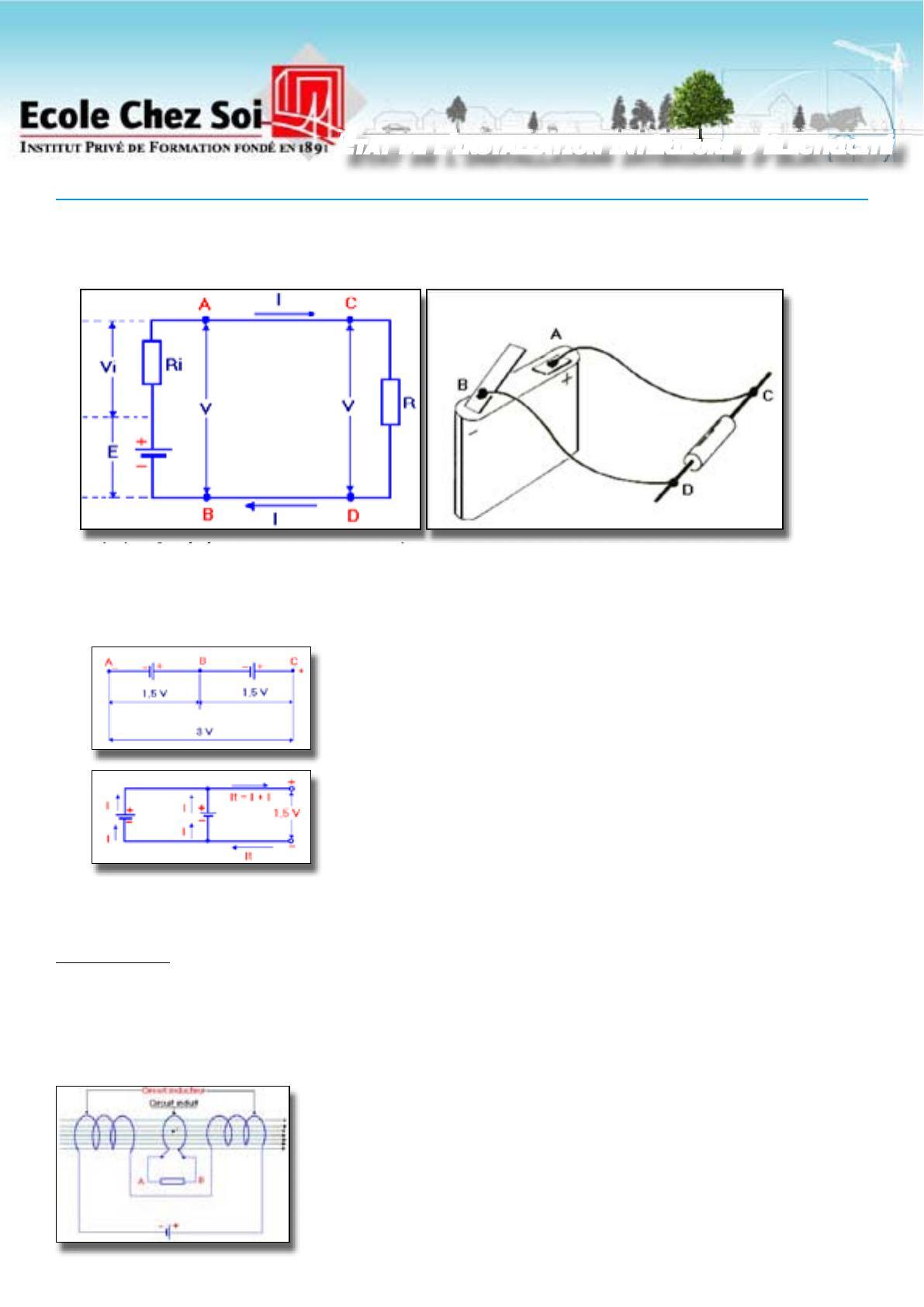

Association de générateurs en courant continu
On peut décider d’associer deux générateurs sur un même circuit.
Selon le montage qui sera réalisé, on a des relations différentes entre les tensions et les intensités.
Association en série
Ug = U1 + U2
Ig = I1 = I2
Association en parallèle
Ug = U1 = U2
Ig = I1 + I2
1.1.2. Courantalternatif
Son obtention :
Dans le cas général, un générateur à courant alternatif est un générateur de type rotatif.
C’est ce qui se passe dans une centrale électrique, grâce au mouvement de rotation apporté par la turbine.
Cette rotation peut être produite par l’eau dans une centrale hydraulique, ou par la vapeur dans les centrales
nucléaires ou à combustible fossile (pétrole, charbon, etc.).
On se sert du fait qu’un circuit dit inducteur, parcouru par un courant, peut
sous certaines conditions, induire un courant dans un circuit dit induit.
Selon la position relative des deux circuits la tension produite est différente
et donc celle-ci va varier avec le temps.
Association de générateurs en courant continu
Association de générateurs en courant continu
©SAS-ECS - Page extraite du cours « État de l’installation intérieure d’électricité ». Ces extraits sont donnés à titre indicatif et non contractuel.
Les cours sont susceptibles d’être modiés en raison d’évolutions normatives, techniques et/ou juridiques
É tat de l ’ installation intÉrieure d ’ ÉlectricitÉ
Lathéorie

1.1. Lesrisquesàlapersonne
Le corps humain doit être considéré comme un conducteur électrique puisque sa masse est composée à 70% de
liquide chargé de sels minéraux. Cette résistance n’est
pas xe mais peut varier en fonction des situations et
des circonstances.
Ainsi, la résistance du corps humain ne suit pas la loi
d’oh m.
L’électrisation est la traversée du corps humain par un
courant électrique. Celle-ci peut avoir les conséquences
suivantes :
1) des brûlures : ce sont des brûlures électrother-
miques (le corps est parcouru par le courant) ou des
brûlures indirectes par arc ou encore des brûlures par contact (échauffement d’un conducteur) ;
2) contractions musculaires involontaires :
• projection loin du conducteur (muscles extenseurs),
• tétanisation et impossibilité de lâcher le conducteur (muscles préhenseurs) ;
3) dysfonctionnement circulatoire (perturbation du rythme cardiaque).
L’électrocution est une électrisation dont les conséquences sont mortelles.
1.2. Lesfacteursinuençantlagravitéd’uneélectrisation
On notera :
• l’intensité du courant ;
• la durée du passage du courant ;
• la surface de la zone de contact ;
• le trajet du courant dans le corps ;
• l’état de la peau (sèche, humide, mouillée) ;
• la nature du sol ;
• la capacité d’isolation des chaussures portées.
1.2.1. L’intensitéducourant
Le seuil de réaction pour le corps humain commence à 0,5 mA.
Ces valeurs sont données pour un courant alternatif pendant un
temps inni.
R (KΩ)
Uc (V)
25 50 250 380
Variation de la résistance du corps
humain (kΩ) en fonction de la tension
de contact et de l’ état de la peau
1
2
3
4
5
Peau sèche
Peau humide
Peau mouilée
Peau immergée
Eet du courant sur le corps humain
en fonction de son intensité
©SAS-ECS - Page extraite du cours « État de l’installation intérieure d’électricité ». Ces extraits sont donnés à titre indicatif et non contractuel.
Les cours sont susceptibles d’être modiés en raison d’évolutions normatives, techniques et/ou juridiques
É tat de l ’ installation intÉrieure d ’ ÉlectricitÉ
Lesdangersdel’électricité

1. LesmesuresprincipaLes
Pour les quatre grandeurs caractéristiques que nous avons vues tension, intensité, résistance, puissance,
il existe des appareils de mesure. Ces appareils peuvent être séparés ou bien regroupés dans des appareils
multifonctions ou multimètres.
La mesure sur site nécessite des précautions d’emploi qu’il faut connaître pour ne pas se mettre en danger,
certaines mesures s’effectuant en tension et d’autres obligatoirement hors tension.
1.1. Mesuredelatension

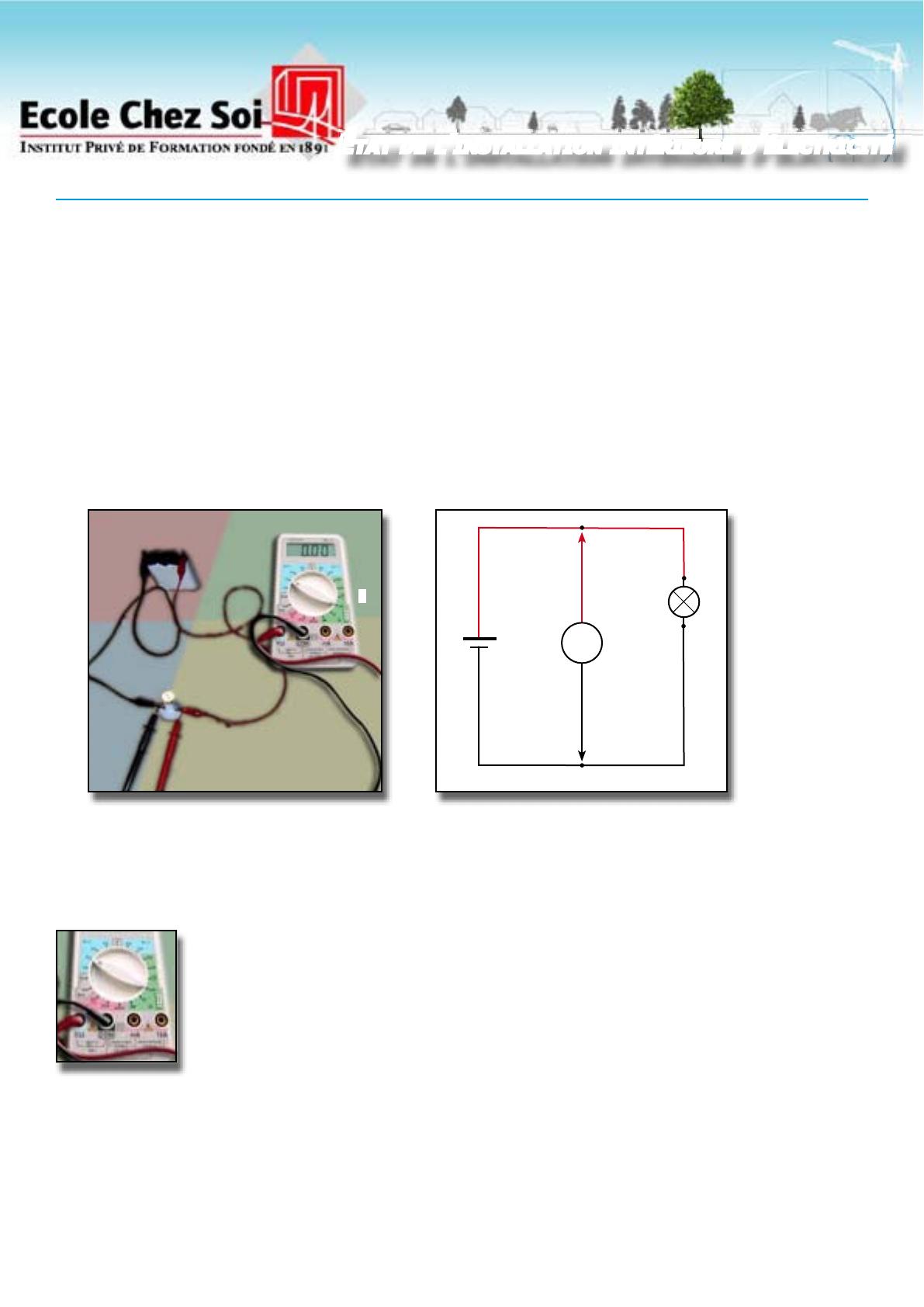

Nous avons vu que la tension se mesure à l’aide d’un Voltmètre branché en parallèle aux bornes du récepteur.
Un voltmètre a une résistance interne très élevée.
Attention : si on branche un voltmètre en série dans un circuit, la grande résistance du voltmètre
empêche le courant de passer normalement. La mesure est faussée.
Calibre : On appelle calibre la plus forte tension que peut mesurer le voltmètre. Les appareils sont multica-
libres. On peut ainsi changer de calibre en tournant un commutateur ou en déplaçant une
che.
Ci-contre un voltmètre branché sur un calibre de 20 V.
On a intérêt, pour éviter de détériorer le voltmètre, à le brancher sur le plus fort calibre
d’abord. Dans l’exemple : 600 V.
Il faudra ne pas oublier de baisser le calibre, si nécessaire, pour obtenir une mesure suf-
samment précise.
Le bon calibre est le plus petit calibre possible, c’est-à-dire celui qui est immédiatement supérieur à la tension
mesurée. Par exemple :
• pour mesurer une tension continue de 12 V, on utilise un calibre de 20 V ;
• pour mesurer une tension alternative de 220 V, on utilise un calibre de 600 V.
R
P
V
C
C
D
A
A
B
B
D
R
P
+
-
V
©SAS-ECS - Page extraite du cours « État de l’installation intérieure d’électricité ». Ces extraits sont donnés à titre indicatif et non contractuel.
Les cours sont susceptibles d’être modiés en raison d’évolutions normatives, techniques et/ou juridiques
É tat de l ’ installation intÉrieure d ’ ÉlectricitÉ
Lemesurageeninstallationbassetension

1.2. Lescomposantsélectriquesdutableau
Nous allons retrouver certains de ces éléments dans le tableau et allons analyser leur fonction.
Ces fonctions doivent être bien comprises, car elles seront au cœur de votre diagnostic sur le tableau
électrique.
Le tableau assure la protection des personnes et des circuits, on y trouve les appareils suivants :
• les appareils de protection des personnes : disjoncteurs différentiels ;
• les appareils de protection des circuits : fusibles, disjoncteurs magnéto-thermiques ;
• les appareils de protection contre la foudre : parafoudres secteur et téléphonique ;
• les appareils de gestion de la consommation : délesteurs, horloges programmables, contacteurs
jour/nuit ;
• les appareils de gestion de l’éclairage : télérupteurs, télévariateurs, minuteries, interrupteurs cré-
pusculaires, détecteurs de présence…

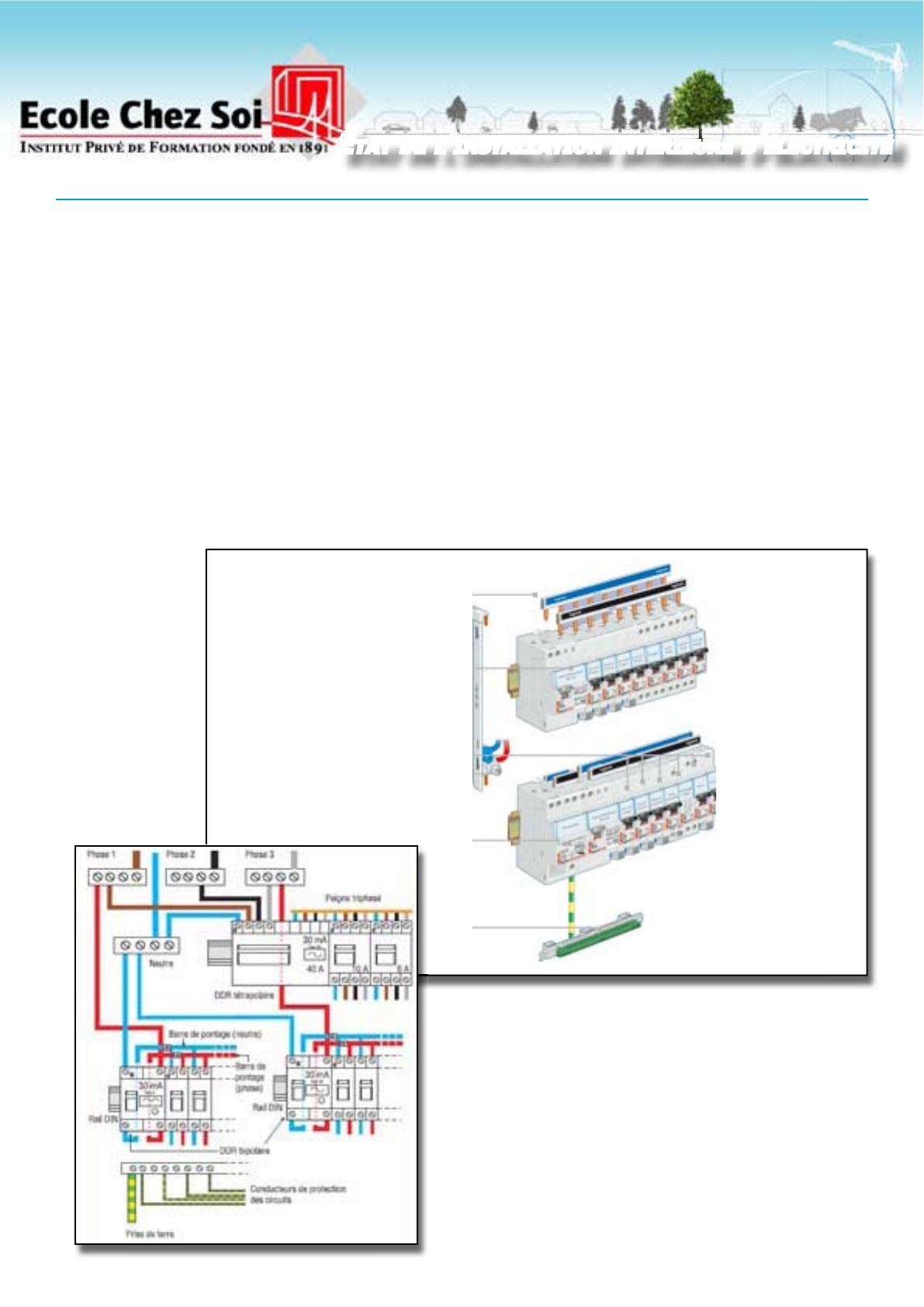

1. Alimentation par peignes
horizontaux et verticaux
2. Sécurité des personnes:
interrupteur diérentiel
3. Protection des circuits:
disjoncteur phase/neutre
4. Vers disjoncteur d'abonné
5. Protection des appareils
électroniques: parafoudre
6. Bornier de terre
Tableau monophasé
Source: Legrand.fr, «Les Fiches Conseil»
Tableau triphasé
©SAS-ECS - Page extraite du cours « État de l’installation intérieure d’électricité ». Ces extraits sont donnés à titre indicatif et non contractuel.
Les cours sont susceptibles d’être modiés en raison d’évolutions normatives, techniques et/ou juridiques
É tat de l ’ installation intÉrieure d ’ ÉlectricitÉ
Lesmatérielsetcomposantsdansuneinstallation

1.3. L’habilitationdupersonnel
Le texte de référence est la publication UTE C 18-510 – Recueil d’instructions générales de sécurité
d’ordre électrique (ou UTE C 18-530 – Carnet de prescriptions de sécurité électrique).
Dans le cadre d’intervention sur des installations électriques, un certain nombre d’habilitations sont requises
suivant le type d’installation et le travail qui est réalisé par l’opérateur.

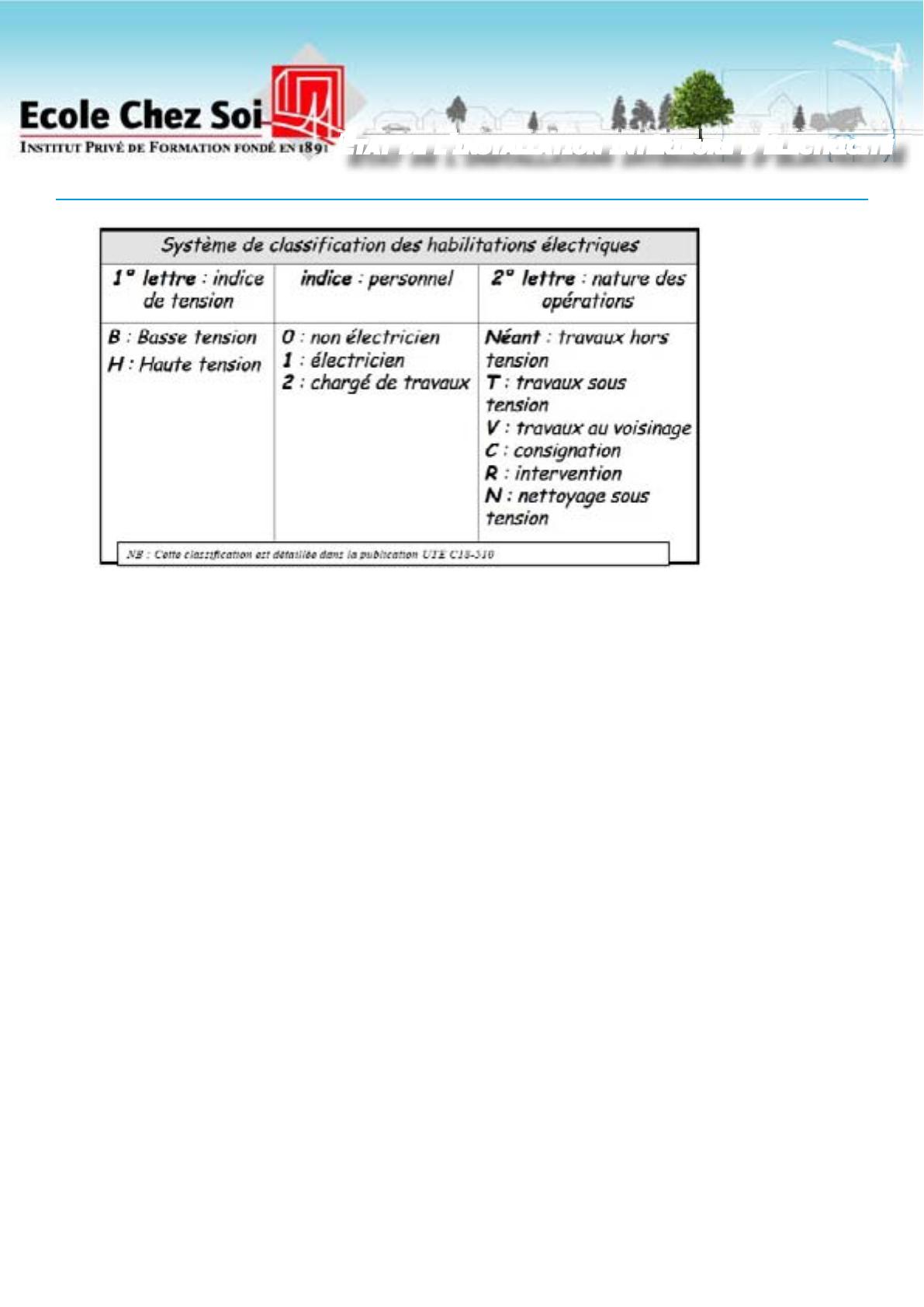

Dans le tableau ci-dessous nous résumons la nomenclature de la classication.
Le personnel est donc ainsi classé :
B : basse tension (BTA : 50 à 500 volts; BTB : 500 à 1 000 volts)
B 0 : travail à proximité (peinture, nettoyage…)
B 1 : exécution de travaux électriques sous les ordres d’un B 2
B 1 T : exécution de travaux électriques - sous tension - sous les ordres d’un B 2
B 2 : chargé de travaux électriques, quel que soit le nombre d’exécutants sous ses ordres
B 2 T : chargé de travaux électriques – sous tension – quel que soit le nombre d’exécutants sous ses ordres
B R : procède à des interventions de dépannage ou de raccordement, à des mesurages, essais, vérications.
B C : chargé de consignation (peut consigner pour les autres)
B 0 V, B 1 V, etc. : voisinage, en BT, on peut travailler à quelques centimètres de ce qui est sous tension et
non isolé
Pour le diagnostiqueur, il faut donc acquérir l’habilitation B R qui est par dénition aussi B 1 V.
