I Le compteur électrique

Mesurer la puissance d’un
chauffe-eau électrique
I Le compteur électrique
II Le chauffe-eau électrique
III Le problème à résoudre
Fin
I Le compteur électrique
A quoi sert le compteur électrique d’une installation
domestique ?
Le compteur mesure et enregistre l’énergie consommée dans la
maison.

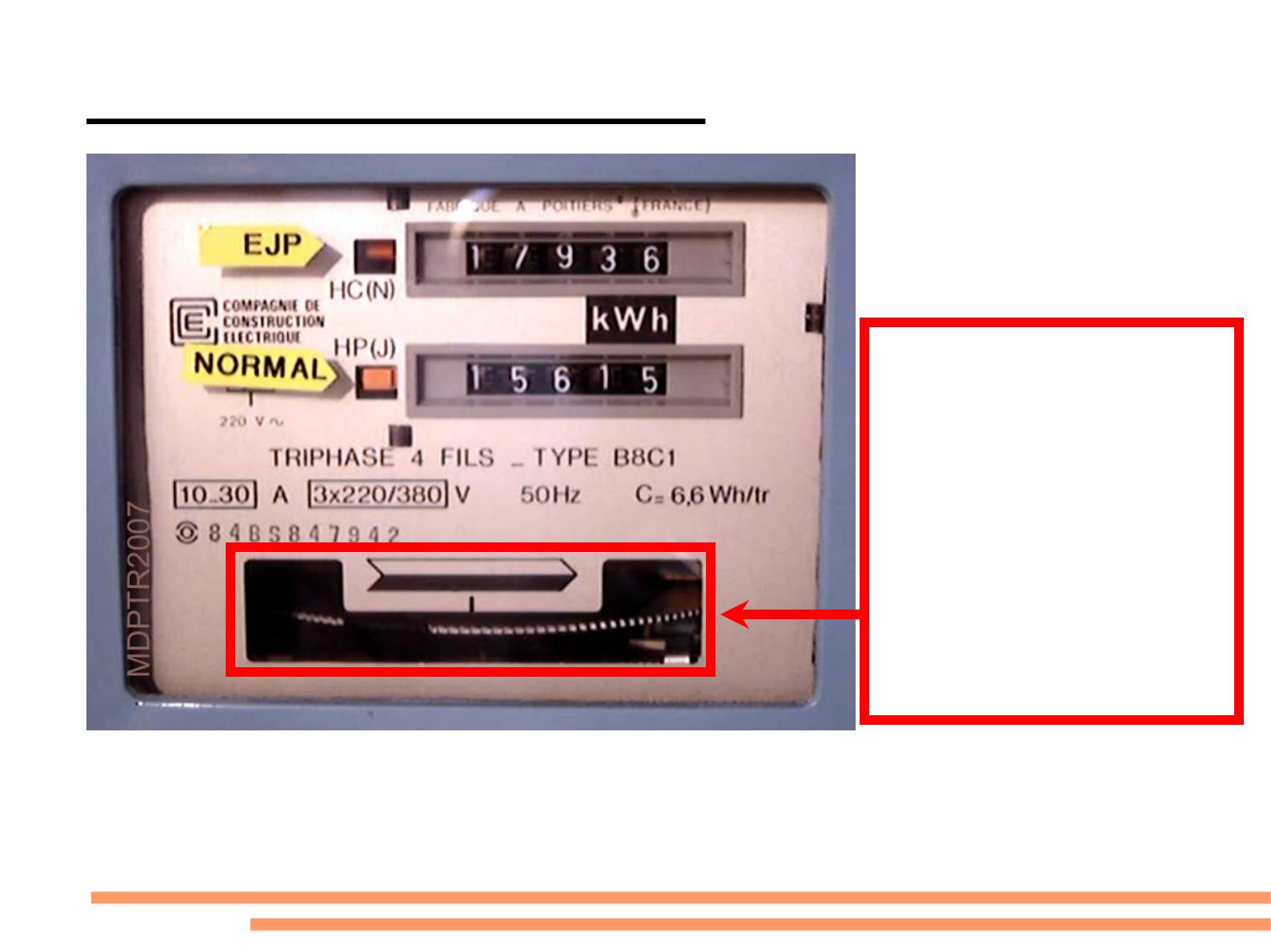

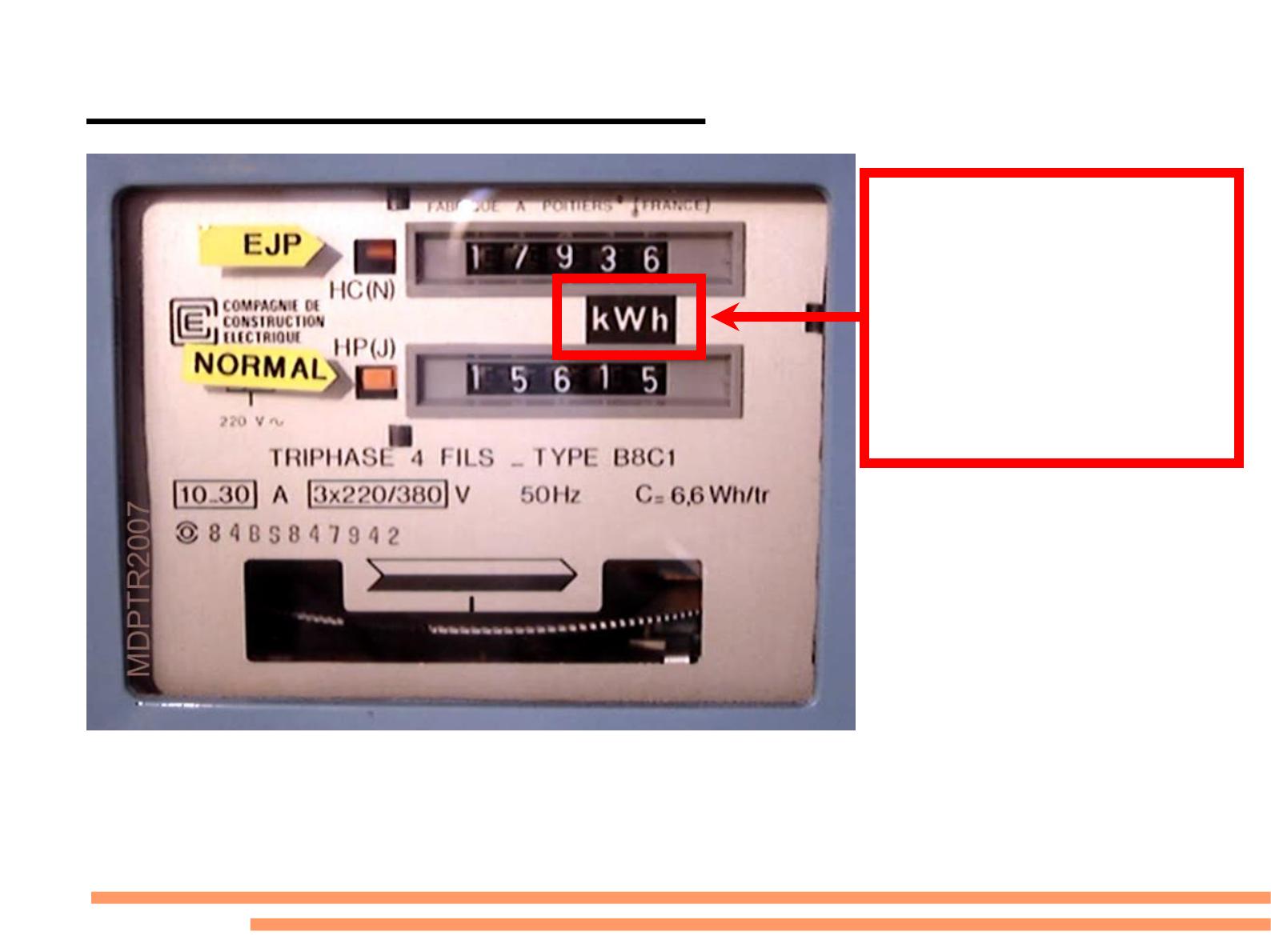

I Le compteur électrique
L’énergie est
enregistrée en
kilowatt-heure
(kWh).
1 kWh = 3600 kJ
Le compteur mesure et enregistre l’énergie consommée dans la
maison.
I Le compteur électrique
L’énergie est
enregistrée grâce à
la rotation d’un
disque. La rotation
du disque est
proportionnelle à la
puissance reçue.
Le compteur mesure et enregistre l’énergie consommée dans la
maison.

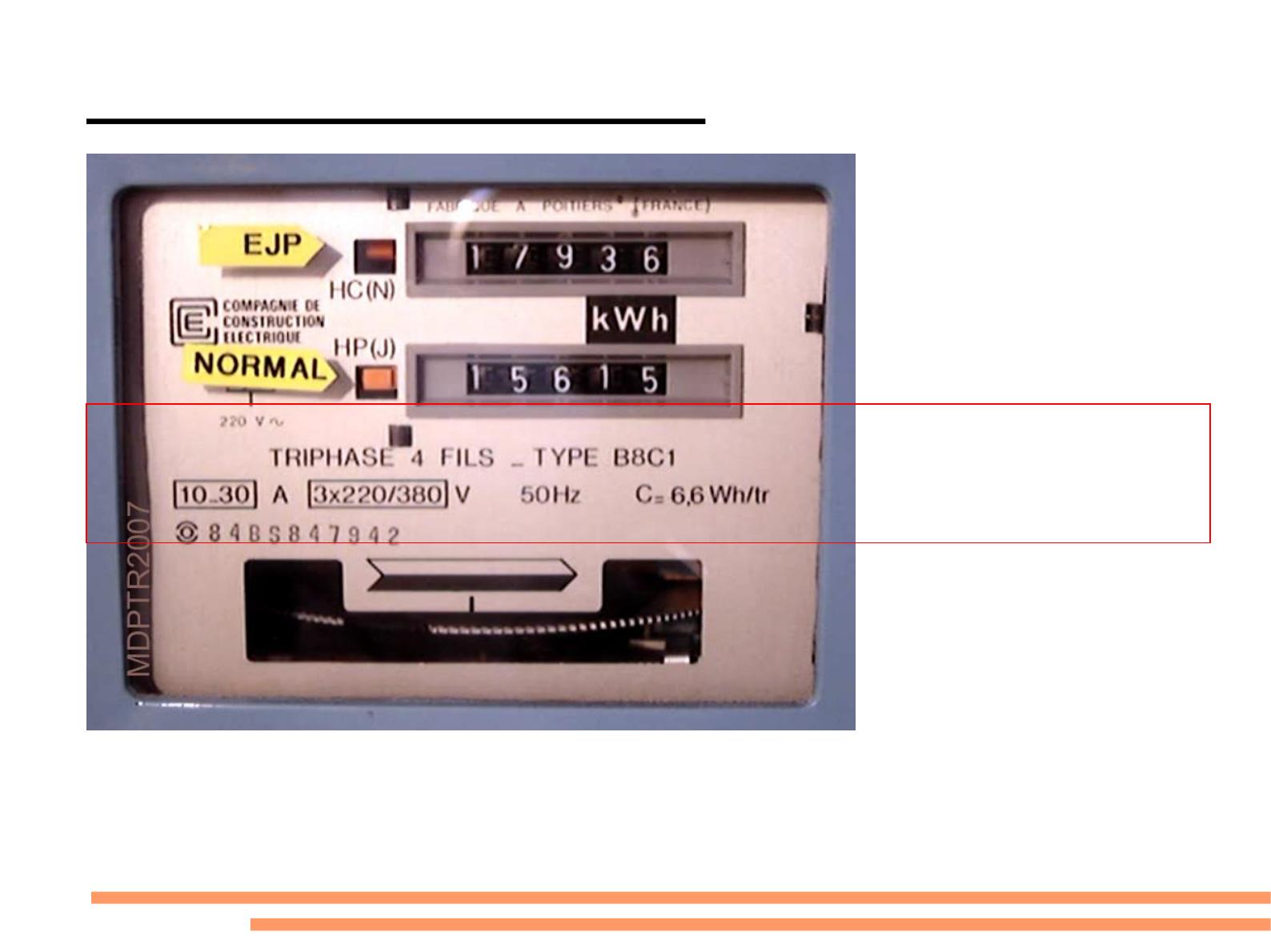

I Le compteur électrique
Pour ce compteur,
chaque tour de
disque correspond
à l’enregistrement
de 6,6 wattsheures.
Le compteur mesure et enregistre l’énergie consommée dans la
maison.
I Le compteur électrique
Le contrat prévoit
des tarifs modulés
en fonction de
l’heure et du jour.
Le compteur mesure et enregistre l’énergie consommée dans la
maison.
Retour au plan du cours
II Le chauffe-eau électrique
Chauffe-eau électrique
II Le chauffe-eau électrique
Tension nominale 220
ou 380 volts
Quelles sont les caractéristiques techniques de cet
appareil électrique ?
II Le chauffe-eau électrique
Puissance nominale 3300 watts
Quelles sont les caractéristiques techniques de cet
appareil électrique ?
II Le chauffe-eau électrique
Capacité 300 litres
Quelles sont les caractéristiques techniques de cet
appareil électrique ?
Retour au plan du cours
III Le problème à résoudre
On souhaite mesurer la puissance réelle de l’appareil
pour la comparer à la puissance nominale indiquée
sur la fiche technique.
III Le problème à résoudre
L’ensemble des appareils électriques de l’habitation ayant été
mis à l’arrêt, le compteur électrique a été filmé lorsque le
chauffe-eau a été mis en marche quelques instants puis
arrêté.
III Le problème à résoudre
Le film obtenu (CompteurElectrique.avi) peut être regardé
image par image avec le logiciel VirtualDub pour une étude
approfondie.
En visualisant le film avec ce logiciel, détermine la puissance
réelle du chauffe-eau.
Rédige un compte-rendu détaillé expliquant tes calculs et ta
conclusion.
Retour au plan du cours
Principales commandes de VirtualDub
