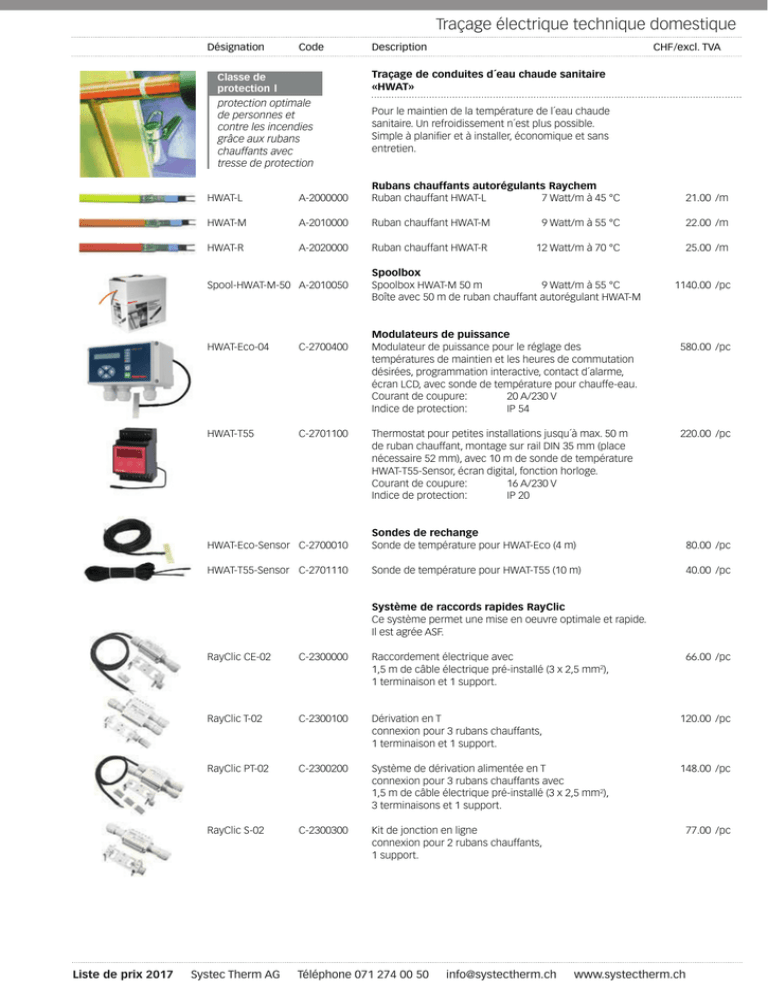

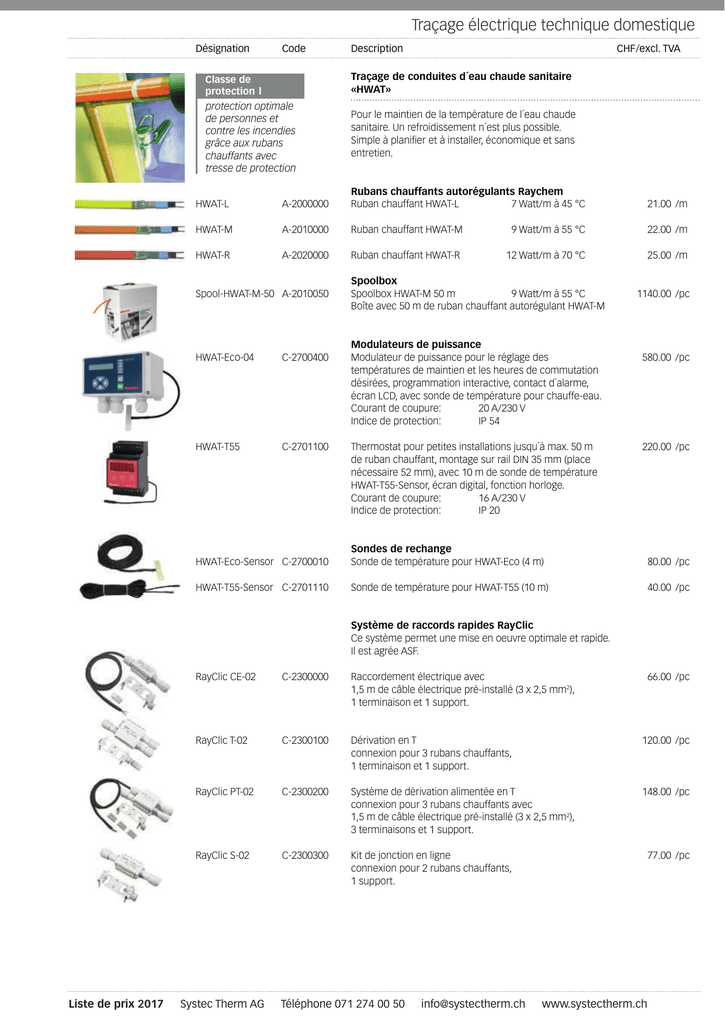

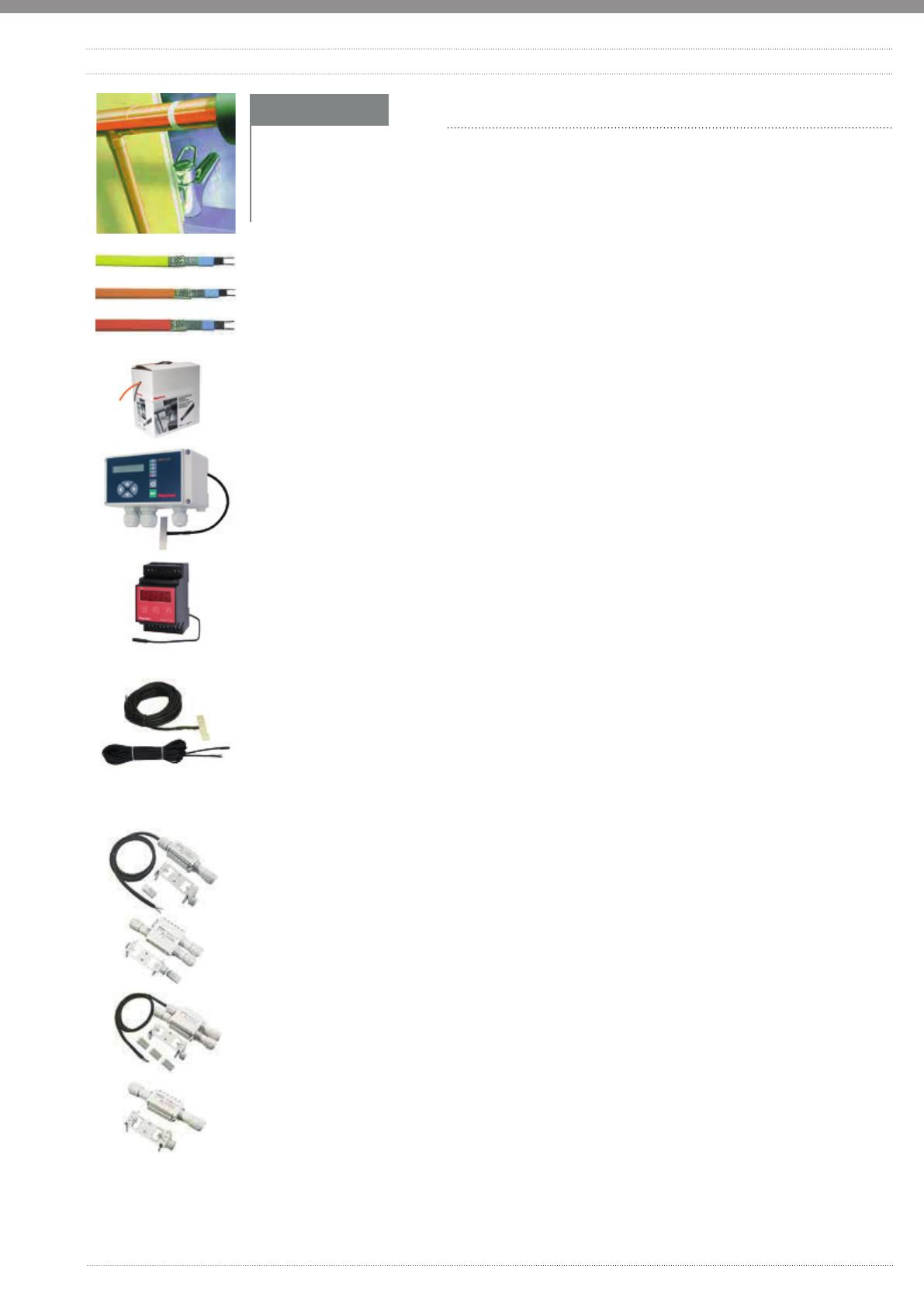

Traçage électrique technique domestique
Traçage de conduites d´eau chaude sanitaire
«HWAT»
Pour le maintien de la température de l´eau chaude
sanitaire. Un refroidissement n´est plus possible.
Simple à planifier et à installer, économique et sans
entretien.
Rubans chauffants autorégulants Raychem
HWAT-L A-2000000 Ruban chauffant HWAT-L 7 Watt/m à 45 °C 21.00 /m
HWAT-M A-2010000 Ruban chauffant HWAT-M 9 Watt/m à 55 °C 22.00 /m
HWAT-R A-2020000 Ruban chauffant HWAT-R 12 Watt/m à 70 °C 25.00 /m
Spoolbox
Spool-HWAT-M-50 A-2010050 Spoolbox HWAT-M 50 m 9 Watt/m à 55 °C 1140.00 /pc
Boîte avec 50 m de ruban chauffant autorégulant HWAT-M
Modulateurs de puissance
HWAT-Eco-04 C-2700400 Modulateur de puissance pour le réglage des 580.00 /pc
températures de maintien et les heures de commutation
désirées, programmation interactive, contact d´alarme,
écran LCD, avec sonde de température pour chauffe-eau.
Courant de coupure: 20 A/230 V
Indice de protection: IP 54
HWAT-T55 C-2701100 Thermostat pour petites installations jusqu´à max. 50 m 220.00 /pc
de ruban chauffant, montage sur rail DIN 35 mm (place
nécessaire 52 mm), avec 10 m de sonde de température
HWAT-T55-Sensor, écran digital, fonction horloge.
Courant de coupure: 16 A/230 V
Indice de protection: IP 20
Sondes de rechange
HWAT-Eco-Sensor C-2700010 Sonde de température pour HWAT-Eco (4 m) 80.00 /pc
HWAT-T55-Sensor C-2701110 Sonde de température pour HWAT-T55 (10 m) 40.00 /pc
Système de raccords rapides RayClic
Ce système permet une mise en oeuvre optimale et rapide.
Il est agrée ASF.
RayClic CE-02 C-2300000 Raccordement électrique avec 66.00 /pc
1,5 m de câble électrique pré-installé (3 x 2,5 mm2),
1 terminaison et 1 support.
RayClic T-02 C-2300100 Dérivation en T 120.00 /pc
connexion pour 3 rubans chauffants,
1 terminaison et 1 support.
RayClic PT-02 C-2300200 Système de dérivation alimentée en T 148.00 /pc
connexion pour 3 rubans chauffants avec
1,5 m de câble électrique pré-installé (3 x 2,5 mm2),
3 terminaisons et 1 support.
RayClic S-02 C-2300300 Kit de jonction en ligne 77.00 /pc
connexion pour 2 rubans chauffants,
1 support.
Classe de
protection l
protection optimale
de personnes et
contre les incendies
grâce aux rubans
chauffants avec
tresse de protection

Traçage électrique technique domestique
Liste de prix 2017 Systec Therm AG Téléphone 071 274 00 50 [email protected] www.systectherm.ch
Désignation Code Description CHF/excl. TVA
Liste de prix 2017 Systec Therm AG Téléphone 071 274 00 50 [email protected] www.systectherm.ch 4.3
Traçage électrique technique domestique

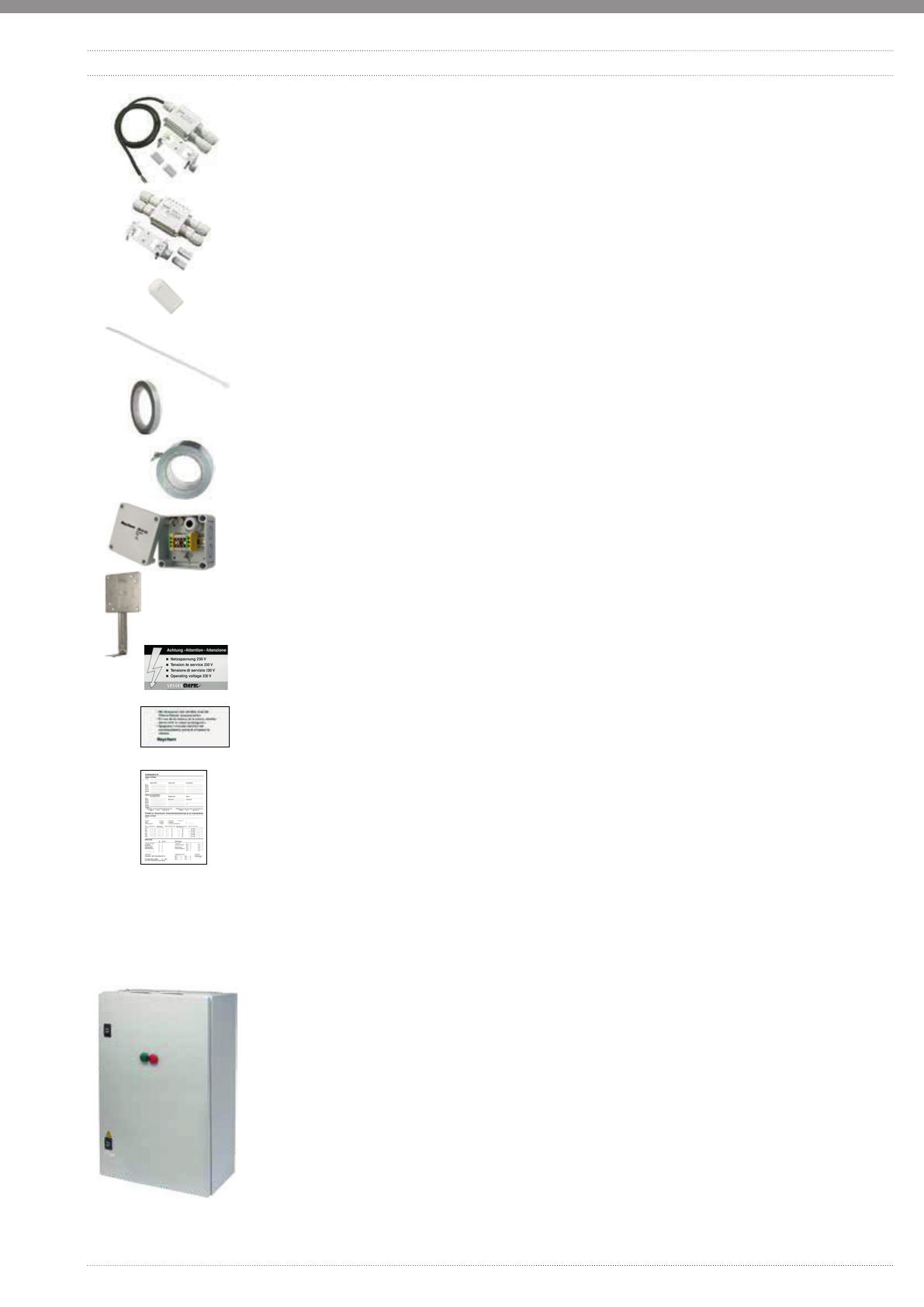

RayClic PS-02 C-2300400 Kit de jonction en ligne alimentée 127.00 /pc
connexion pour 2 rubans chauffants avec
1,5 m de câble électrique pré-installé (3 x 2,5 mm2),
2 terminaisons et 1 support.
RayClic X-02 C-2300500 Dérivation en X 152.00 /pc
connexion pour 4 rubans chauffants,
2 terminaisons et 1 support.
RayClic E-02 C-2300600 Terminaison 17.00 /pc
Accessoires
KBL-05 C-2431050 Colliers de serrage longueur = 300 mm (100 pc) 12.00 /pc
diamètre du tuyau max. = 76 mm.
GT-66 C-2432100 Ruban adhésif en fibre de verre (rouleau 20 m) 15.00 /pc
pas utilisable pour des tuyaux en acier affiné.
GS-54 C-2432000 Ruban adhésif en fibre de verre (rouleau 16 m) 24.00 /pc
pour des tuyaux en acier affiné.
ATE 180-55 C-2430550 Bande adhésive en aluminium, pour tuyauteries synthétiques 62.00 /pc
ou en acier affiné (longueur = 55 m / largeur = 65 mm).
JB16-02 C-2401160 Boîtier de raccordement pour montage apparent 44.00 /pc
avec presse-étoupe pour câble de raccordement
et bornes 6 x 4 mm2, indice de protection IP 66.
JB-SB-08 C-2411080 Support de fixation en acier affiné (VA) 23.00 /pc
pour le boîtier de raccordement JB16-02
LAB-ETL-CH C-2450100 Etiquette de signalisation (D/F/I/E) 1.00 /pc
LAB-38 C-2450300 Etiquette de sécurité 1.20 /pc
1 par vanne d´arrêt
Contrôle de fonctionnement
Rapport du contrôle de fonctionnement des rubans
Contrôle-1 C-2455000 Premier raccord électrique, incl. forfait de déplacement 560.00 /pc
Contrôle-s C-2455100 Chaque raccord électrique supplémentaire 100.00 /pc
Tableaux électriques avec modulateur HWAT-ECO
Boîtier métallique mural, équipé avec un interrupteur
principal, transformateur, disjoncteur différentiel FI/LS
3LN 30mA/max. C20 A, module logique programmable
(SYS-06 à SYS-12), lampes de signalisation «Marche» et
«Défaut», sur bornes, entièrement raccordé et câblé,
introduction des câbles au fond du tableau. Un modulateur
de puissance HWAT-ECO-04 par tableau électrique (inclus
dans le prix).
Indice de protection: IP 54
Couleur: gris clair (RAL 7035)
SYS-03 (lar. x h x p): 400 x 600 x 200 mm
SYS-06 & -09 (lar. x h x p): 500 x 600 x 200 mm
SYS-12 (lar. x h x p): 600 x 600 x 200 mm
SYS-03-HV-HE-10 D-2700450 Tableau électrique pour 2 à 3 circuits 3530.00 /pc
SYS-06-HV-HE-10 D-2700460 Tableau électrique pour 4 à 6 circuits 4510.00 /pc
SYS-09-HV-HE-10 D-2700470 Tableau électrique pour 7 à 9 circuits 5160.00 /pc
SYS-12-HV-HE-10 D-2700480 Tableau électrique pour 10 à 12 circuits 6680.00 /pc
 Délai de livraison environ 2 – 3 semaines

Traçage électrique technique domestique
Désignation Code Description CHF/excl. TVA
Mise hors gel de conduites «WinterGard»
Protège les tuyauteries d´une manière simple et sans
entretien contre les dégâts dûs au gel.
 Si le ruban chauffant est exposé à des produits
bitumineux ou autres produits contenant des solvants
il faut utiliser les rubans du type BTV (page 5.2).
Rubans chauffants autorégulants Raychem pour des
températures de fonctionnement jusqu´à max. 65 °C
FS-A-2X B-2100000 Ruban chauffant Wintergard FS-A-2X 25.00 /m
Puissance 10 Watt/m à 5 °C
FroStop green B-2130000 Ruban chauffant FroStop green 21.00 /m
Puissance 10 Watt/m à 5 °C
 incompatible avec le système RayClic
FS-B-2X B-2110000 Ruban chauffant Wintergard FS-B-2X 27.50 /m
Puissance 26 Watt/m à 5 °C
Rubans chauffants autorégulants Raychem pour des
températures de fonctionnement jusqu´à max. 90 °C
FS-C10-2X B-2121000 Ruban chauffant Wintergard FS-C10-2X 30.50 /m
Puissance 10 Watt/m à 5 °C
 incompatible avec le système RayClic
FS-C-2X B-2120000 Ruban chauffant Wintergard FS-C-2X 40.00 /m
Puissance 31 Watt/m à 5 °C
 incompatible avec le système RayClic
 pas apte à la pose sur des tuyauteries synthétiques
Ruban en longueur fixe - type FroStop green
Ruban chauffant Raychem confectionné,
avec 4 m de câble d´alimentation Pur 3 x 1,5 mm2.
FroStop gr- 3 m B-2130030 Longueur fixe FroStop green à 3 m 138.00 /pc
FroStop gr- 5 m B-2130050 Longueur fixe FroStop green à 5 m 180.00 /pc
FroStop gr- 8 m B-2130080 Longueur fixe FroStop green à 8 m 243.00 /pc
FroStop gr-12 m B-2130120 Longueur fixe FroStop green à 12 m 327.00 /pc
FroStop gr-16 m B-2130160 Longueur fixe FroStop green à 16 m 411.00 /pc
FroStop gr-20 m B-2130200 Longueur fixe FroStop green à 20 m 495.00 /pc
FroStop gr-25 m B-2130250 Longueur fixe FroStop green à 25 m 600.00 /pc
Tuyau d´eau potable – chauffé à l´intérieur
Approvisionnement en eau potable protégé contre le gel,
par exemple pour hébergements d´urgence, foires etc.
Puissance: environ 10 Watt/m à 5 °C
Tension: 230 V
Température ambiante: min. -20 °C
Largeur nominale: 19 mm
Pression de service: max. 4 bar
Armatures de raccord.: Geka ¾" (autres sur demande)
Long. câble d´alimentation: 2 m avec fiche
TWS19-¾-base M-4620000 Tuyau d´eau potable chauffé NW 19 / ¾" – prix de base 400.00 /pc
TWS19-¾-m M-4620100 Tuyau d´eau potable chauffé NW 19 / ¾" – par mètre 40.00 /m
Thermostats
AT-TS-13 C-2710300 Thermostat AT-TS-13, avec 3 m de sonde, indique rubans 215.00 /pc
sous tension, rupture de sonde et sonde en court-circuit.
Domaine de réglage: -5 à 15 °C
Courant de coupure: 16 A/230 V AC
Température de la sonde: max. 80 °C
Montage: mural ou sur SB-101
AT-TS-14 C-2710400 Thermostat AT-TS-14, avec 3 m de sonde, 215.00 /pc
comme AT-TS-13, mais
Domaine de réglage: 0 à 120 °C
Raystat-Ctrl-10 C-2780000 Thermostat électronique avec sonde tripolaire PT-100 440.00 /pc
et affichage digital de la température et l´alarme.
Domaine de réglage: 0 à 150 °C
Longueur de la sonde: 3 m
Température de la sonde: max. 150 °C
Courant de coupure: 25 A/230 V AC
Montage: mural ou sur SB-101
Classe de
protection l
protection optimale
de personnes et
contre les incendies
grâce aux rubans
chauffants avec
tresse de protection
Liste de prix 2017 Systec Therm AG Téléphone 071 274 00 50 [email protected] www.systectherm.ch
4.4 Liste de prix 2017 Systec Therm AG Téléphone 071 274 00 50 [email protected] www.systectherm.ch
Traçage électrique technique domestique

Traçage électrique technique domestique
Désignation Code Description CHF/excl. TVA

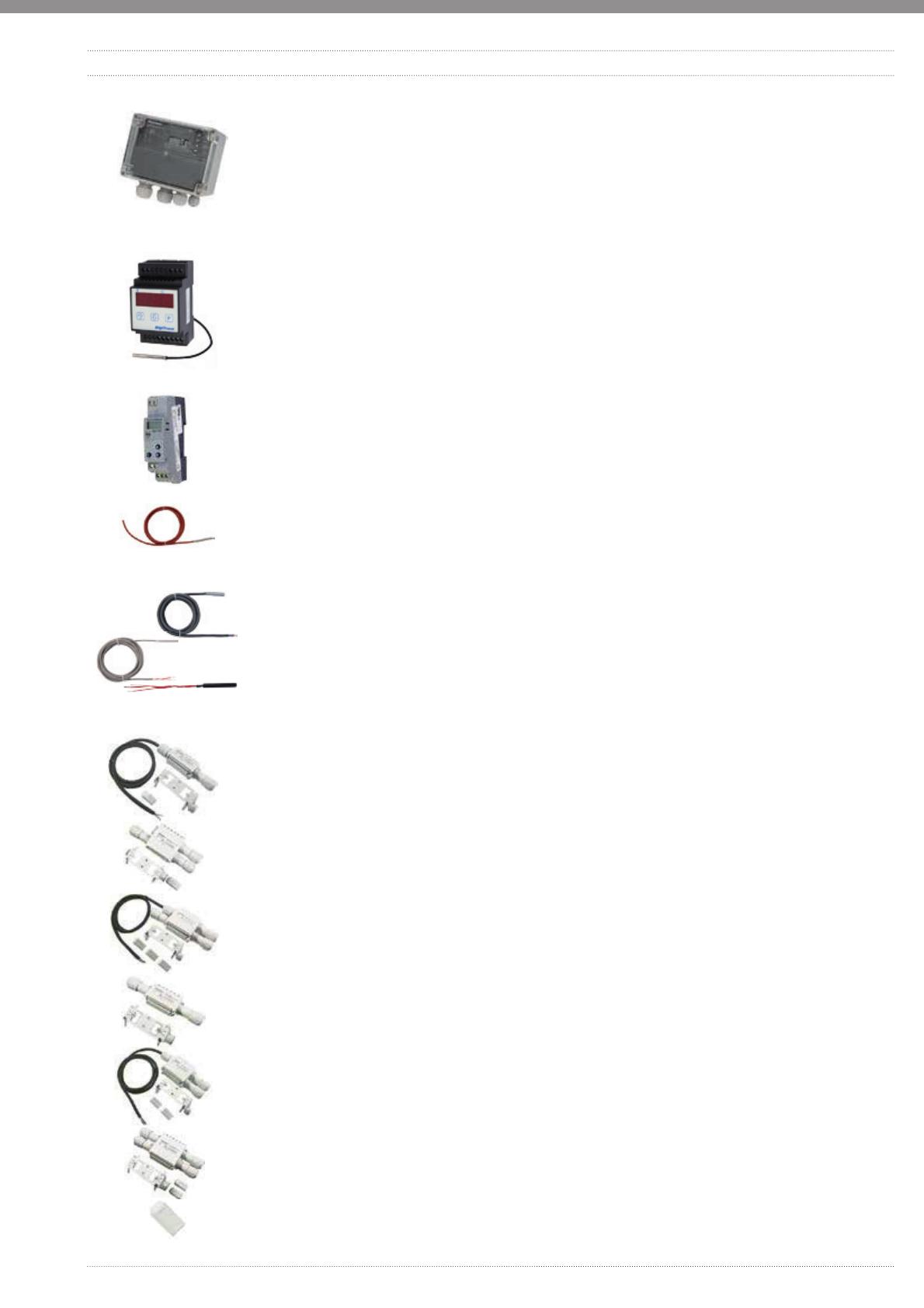

Régulateur hors gel
Raystat-Eco-10 C-2780100 Régulateur proportionnel selon la température ambiante, 440.00 /pc
avec sonde tripolaire PT-100 et affichage digital
de la température et l´alarme.
Domaine de réglage: 0 à 30 °C
Longueur de la sonde: 0 m (5 cm fils d´alimentation)
Température de la sonde: max. 40 °C
Courant de coupure: 25 A/230 V AC
Montage: mural ou sur SB-101
Thermostats pour montage dans le tableau
Raystat-Ctrl-11 C-2780001 Thermostat électronique avec sonde tripolaire PT-100 330.00 /pc
et affichage digital de la température et l´alarme,
montage sur rail DIN 35 mm (place nécessaire 52 mm),
Domaine de réglage: 0 à 65 °C
Longueur de la sonde: 3 m
Température de la sonde: max. 150 °C
Courant de coupure: 16 A/230 V AC)
SX-101 F-1971000 Thermostat électronique avec écran LCD (sans sonde), 210.00 /pc
montage sur rail DIN 35 mm (place nécessaire 22,5 mm),
montre la température actuelle sur l´écran.
Tension: 230 V AC
Entrée de mesure: Pt1000 (2 fils)
Etendue de mesure: -200 à 600 °C
Courant de coupure: 10 A / 230 V AC (inverseur)
Pt1000-Si-4 F-1978000 Sonde Pt1000 avec 4 m de câble en silicone (2 fils) 35.00 /pc
Etendue de mesure: -50 à 180 °C
Liste de prix 2017 Systec Therm AG Téléphone 071 274 00 50 [email protected] www.systectherm.ch
HARD-69
HARD-78
HARD-79
Liste de prix 2017 Systec Therm AG Téléphone 071 274 00 50 [email protected] www.systectherm.ch 4.5
Traçage électrique technique domestique
Sondes de rechange pour thermostats
C-2710310 Sonde de température PTC pour AT-TS-13 et AT-TS-14 40.00 /pc
longueur 1,5 m
C-2780010 Sonde de température PT-100 (3 fils) 60.00 /pc
pour Raystat-Control-10 et Raystat-Control-11-DIN
longueur 3 m
C-2780110 Sonde de température PT-100 (3 fils) pour Raystat-Eco-10 56.00 /pc
longueur 5 cm
Système de raccords rapides RayClic
pour rubans chauffants FS-A-2X et FS-B-2X
RayClic CE-02 C-2300000 Raccordement électrique avec 66.00 /pc
1,5 m de câble électrique pré-installé (3 x 2,5 mm
2),
1 terminaison et 1 support.
RayClic T-02 C-2300100 Dérivation en T 120.00 /pc
connexion pour 3 rubans chauffants,
1 terminaison et 1 support.
RayClic PT-02 C-2300200 Système de dérivation alimentée en T 148.00 /pc
connexion pour 3 rubans chauffants avec
1,5 m de câble électrique pré-installé (3 x 2,5 mm
2),
3 terminaisons et 1 support.
RayClic S-02 C-2300300 Kit de jonction en ligne 77.00 /pc
connexion pour 2 rubans chauffants,
1 support.
RayClic PS-02 C-2300400 Kit de jonction en ligne alimentée 127.00 /pc
connexion pour 2 rubans chauffants avec
1,5 m de câble électrique pré-installé (3 x 2,5 mm
2),
2 terminaisons et 1 support.
RayClic X-02 C-2300500 Dérivation en X 152.00 /pc
connexion pour 4 rubans chauffants,
2 terminaisons et 1 support.
RayClic E-02 C-2300600 Terminaison 17.00 /pc

Traçage électrique technique domestique
Désignation Code Description CHF/excl. TVA
Manchons pour FS-A, FS-B, FroStop
Conf CCE-03-CR C-2314310 Manchon confectionné ruban chauffant <-> câble d´alimentation, 82.00 /pc
avec terminaison.
Conf CE20-01 C-2313210 Raccordement confectionné avec terminaison, 72.00 /pc
avec presse-étoupe M20, pour le raccord sur une boîte.
S-06 C-2322000 Kit de jonction S-06 (sans confection) 35.50 /pc
E-03 C-2330000 Kit de terminaison E-03 (sans confection) 7.00 /pc
CCE-03-CR C-2314300 Kit de jonction avec terminaison (sans confection) 26.50 /pc
CE20-01 C-2313200 Kit de raccordement avec presse-étoupe M20 21.50 /pc
et terminaison (sans confection).
Manchons pour FS-C
Conf CCE-04-CT C-2314410 Manchon confectionné ruban chauffant <-> câble d´alimentation, 98.00 /pc
avec terminaison
CCE-04-CT C-2314400 Kit de jonction avec terminaison (sans confection) 46.00 /pc
Câbles d´alimentation
Pur 3 x 1,5 mm C-2343150
2Câble d´alimentation Pur 3 x 1,5 mm 2 LNPE 4.00 /m
Câble 3 PUR C-2360030 Pur 3 x 1,5 mm
2 à 3 m, avec fiche type 12 35.00 /pc
Câble 5 PUR C-2360050 Pur 3 x 1,5 mm2 à 5 m, avec fiche type 12 42.00 /pc
Câble 10 PUR C-2360100 Pur 3 x 1,5 mm2 à 10 m, avec fiche type 12 62.00 /pc
Câble 3 Td C-2361025 Td 3 x 1,0 mm2 à 3 m, avec fiche type 12 21.00 /pc
Accessoires
KBL-05 C-2431050 Colliers de serrage longueur = 300 mm (100 pc) 12.00 /pc
diamètre du tuyau max. = 76 mm.
GT-66 C-2432100 Ruban adhésif en fibre de verre (rouleau 20 m) 15.00 /pc
pas utilisable pour des tuyaux en acier affiné.
GS-54 C-2432000 Ruban adhésif en fibre de verre (rouleau 16 m) 24.00 /pc
pour des tuyaux en acier affiné.
ATE 180-55 C-2430550 Bande adhésive en aluminium, pour tuyauteries synthétiques 62.00 /pc
ou en acier affiné (longueur = 55 m / largeur = 65 mm).
JB16-02 C-2401160 Boîtier de raccordement pour montage apparent 44.00 /pc
avec presse-étoupe pour câble de raccordement
et bornes 6 x 4 mm2, indice de protection IP 66.
SB-101 C-2412000 Support de fixation pour Raystat-Control-10, Raystat-Eco-10, 53.00 /pc
AT-TS-13/14, JB-16-02
Hauteur: 160 mm
LAB-ETL-CH C-2450100 Etiquette de signalisation (D/F/I/E) 1.00 /pc
Contrôle de fonctionnement
Rapport du contrôle de fonctionnement des rubans.
Contrôle-1 C-2455000 Premier raccord électrique, incl. forfait de déplacement 560.00 /pc
Contrôle-s C-2455100 Chaque raccord électrique supplémentaire 100.00 /pc
Tableaux électriques avec thermostat Raystat-Eco-10
Boîtier métallique mural, équipé avec un interrupteur
principal, disjoncteur différentiel FI/LS 3LN 30mA/
max. C16 A, contacteurs, lampes de signalisation «Marche»
et «Défaut», sur bornes, entièrement raccordé et câblé,
introduction des câbles au fond du tableau. Un thermostat
Raystat-Eco-10 par tableau électrique incorporé. La sonde
de température PT-100 fait aussi partie de la livraison.
Indice de protection: IP 54
Couleur: gris clair (RAL 7035)
SYS-03 & -06 (lar. x h x p): 400 x 600 x 200 mm
SYS-09 (lar. x h x p): 500 x 600 x 200 mm
SYS-12 (lar. x h x p): 600 x 600 x 200 mm
SYS-03-SV-RE-10 D-2780150 Tableau pour max. 3 circuits 2970.00 /pc
SYS-06-SV-RE-10-K D-2780160 Tableau pour max. 6 circuits – enclenchement en cascade 4020.00 /pc
SYS-09-SV-RE-10-K D-2780170 Tableau pour max. 9 circuits – enclenchement en cascade 5690.00 /pc
SYS-12-SV-RE-10-K D-2780180 Tableau pour max. 12 circuits – enclenchement en cascade 6830.00 /pc
Tableaux électriques avec d´autres configurations
sur demande
Délai de livraison environ 2– 3 semaines
Liste de prix 2017 Systec Therm AG Téléphone 071 274 00 50 [email protected] www.systectherm.ch
4.6 Liste de prix 2017 Systec Therm AG Téléphone 071 274 00 50 [email protected] www.systectherm.ch
Traçage électrique technique domestique
