Détecteur crépusculaire 270 - www.produktinfo.conrad.com

L’éclairage ne s’allume pas en mode manuel.
• Vous avez éteint puis rallumé l’interrupteur trop doucement.
Le détecteur ne fonctionne pas parfaitement.
• Les régulateurs ” 6 ” et ” 7 ” sont-ils correctement réglés ?
L’éclairage s’allume et s’éteint tout seul.
• Le senseur ” 3 ” réagit aux fluctuations de température.
Détecteur
crépusculaire 270°
Code : 0756 571 blanc
Code : 0756 580 noir
Innovation en Electronique
Données techniques sujettes à des modifications sans avis préalable !
En vertu de la loi du 11 mars 1957 toute représentation ou reproduction intégrale ou partielle, faite sans
le consentement de l’auteur ou de ses ayants droit ou ayants cause est illicite.
© Copyright 1995 by CONRAD ELECTRONIC, 59800 Lille/France
*09C-X21-723-9-98/04-A
12
Réduire l’angle de détection
Attention ! A lire impérativement !
La garantie ne couvre pas les dommages résultant de la non observation des
présentes instructions. Nous déclinons toute responsabilité pour les dommages qui en résulteraient directement ou indirectement. Avant d’utiliser
cet appareil, il convient de lire attentivement le présent mode d’emploi.
Selon la position du bouton de réglage de la portée, l’angle de détection sera
entre 200° et 270°. En obturant le senseur ” 3 ” avec de la bande adhésive
noire, il est possible de réduire l’angle de détection.
Entretien
Domaine d’application
• Ce produit a été conçu pour un branchement sur une tension de 230 V AC
/50 Hz (10/16A). Il convient à un montage en intérieur comme en extérieur. Veillez cependant, dans ce dernier cas, à éviter une exposition à la
lumière directe du soleil et le contact avec l’eau (pluie/brouillard) !
• Le détecteur capte les déplacements de chaleur dans le domaine de l’infrarouge et allume/éteint les appareils électriques auxquels il est relié, par
ex. : Systèmes d’éclairage de portes, de garage, de chambre, d’entrée,
etc... La puissance de la lampe ne doit pas dépasser 1100 W pour une
lampe halogène ou à incandescence et 500 W pour un tube fluorescent.
• Une utilisation différente de celle mentionnée dans la présente notice est
susceptible d’endommager le produit et entraîne des risques de court- circuit, incendie, choc électrique, etc... L’ensemble du produit ne doit être ni
modifié, ni transformé. Respectez les consignes de sécurité.
Consignes de sécurité
Pour un fonctionnement optimal, assurez-vous que le senseur soit toujours
propre. Nettoyez-le régulièrement avec un chiffon légèrement humide.
N’employez pas de nettoyants agressifs ou de dissolvants !
Mis à part un contrôle occasionnel (mode test), le détecteur ne nécessite pas
d’entretien particulier.
Résolution des problèmes éventuels
Attention !
N’essayez pas de réparer vous-même le détecteur ! Vous risquez d’endommager le système. De plus, vous perdez votre garantie. Une tentative de réparation peut entraîner des dommages corporels.
Respectez les consignes de sécurité !
• Comme pour tous les appareils électriques, le maniement du détecteur crépusculaire nécessite une attention particulière afin d’éviter tous risques de
blessures (chocs électriques), d’incendie ou de dommages sur l’appareil.
Cet appareil a été conçu en classe de protection II. Afin de préserver cet
état et de garantir un fonctionnement sans risques, il est nécessaire de respecter les consignes de sécurité énoncées dans la présente notice.
• Le courant peut être mortel !
L’éclairage ne s’allume pas.
1.
L’interrupteur est-il enclenché (marche) ?
2.
L’éclairage fonctionne-t-il correctement ?
3.
Faites contrôler le branchement électrique par un personnel qualifié.
2
11
L’éclairage reste allumé en mode test automatique.
• Vous avez allumé puis éteint trop vite l’interrupteur.
• En plus du fonctionnement automatique, il est possible d’allumer et
d’éteindre la lampe directement par l’interrupteur sans passer par le détecteur.
• Pour cela, il convient d’allumer puis d’éteindre rapidement l’interrupteur
2 secondes plus tard. Par cette manipulation, vous faites passer le détecteur en mode manuel. Dans ce mode, la lampe reste allumée, indépendamment du réglage de ” 6 ” et ” 7 ”.
• Pour repasser en mode automatique, éteignez l’interrupteur et rallumez
env. 10 sec. plus tard. Après un temps de chauffe de 80 secondes, le détecteur se trouve à nouveau en mode automatique.
Ne touchez jamais des parties sous tension ! Celles-ci peuvent provoquer un
choc électrique entraînant des blessures graves et même la mort. Voilà pourquoi
le montage est réservé à un personnel qualifié informé des risques encourus et
respectueux des règles de sécurité.
• Une installation domestique implique le montage d’un fusible de protection.
• Assurez-vous avant d’effectuer des travaux sur l’appareil que ce dernier est
coupé de l’alimentation !
• La tension d’alimentation est de 230 V / 50 Hz 10 %.
• Veillez à ne pas endommager l’isolation des câbles d’alimentation.
• N’utilisez pas le détecteur dans des locaux ou dans des conditions climatiques
défavorables, susceptibles de contenir des gaz, vapeurs ou poussières inflammables. Pour votre propre sécurité, veillez impérativement à ce que l’halogène ne soit jamais humide.
• Par l’ouverture de certaines parties ou leur suppression, l’accès peut être donné
à des parties conductrices de tensions dangereuses. Certaines bornes de
connexion peuvent également être conductrices de tensions. Avant toute intervention, toute réparation ou remplacement de pièces isolées ou d’ensembles, il
faut impérativement débrancher l’appareil du réseau électrique. L’entretien et
la réparation de l’appareil sont réservés strictement au personnel qualifié,
informé des risques encourus et respectueux des règles de sécurité.
• Les condensateurs de l’appareil peuvent rester chargés même une fois que
l’appareil a été déconnecté de sa source d’alimentation.
• Lorsque vous constatez que l’appareil ne peut plus fonctionner normalement,
il importe de le mettre aussitôt hors service en veillant à ce qu’il ne puisse pas
être remis en service par inadvertance. L’appareil ne peut plus fonctionner normalement :
- s’il présente des signes apparents de détérioration,
- s’il a subi un stockage prolongé dans des conditions défavorables ou
- s’il a subi de mauvaises conditions de transport.
• Tenir hors de portée des enfants !
Assurez-vous que les enfants ne puissent pas être amenés à jouer avec le
détecteur. Un enfant ne reconnaît pas les dangers liés à la manipulation
d’appareils électriques.
• Dans le cadre d’activités à caractère commercial, l’usage de l’appareil ne peut
se faire qu’en conformité avec la réglementation professionnelle en vigueur
pour l’outillage et les installations électriques des corps de métiers concernés.
10
3
Réglage de la distance
Le bouton ” 5 ” permet de régler la portée du senseur infrarouge ” 3 ”. Tirez
le bouton vers le bas pour obtenir le niveau adéquat :
Niveau 1 : 6 - 8 m
Niveau 2 : 8 - 10 m
Niveau 3 : 10- 12 m
Remarque
Une plus grande portée réduit l’angle de détection. Au
niveau 3, il n’est plus que de 200°.
Fonctionnement automatique
Une fois mis en marche, le détecteur se trouve en mode automatique. Dans
ce mode, les mouvements apparaissant dans la zone de détection du senseur
déclenchent l’allumage de l’éclairage. Il s’éteint automatiquement après
écoulement du laps de temps réglé au moyen des boutons ” 6 ” et ” 7 ”. Si
le régulateur ” 7 ” est en position
, la cellule photoélectrique désactive la lampe pendant la journée.
Fonctionnement manuel
• Pour éviter des mises en route non-souhaitées, respectez les consignes suivantes :
- Ne dirigez pas le détecteur vers des appareils de chauffage, de climatisation
ou assimilés. Evitez une exposition à la lumière directe du soleil, car les
variations de températures peuvent provoquer des déclenchements par erreur.
- Le déclenchement peut également être provoqué par des chats, des chiens,
des oiseaux, des véhicules qui se déplacent dans la zone de détection du
détecteur.
• Ne branchez le détecteur qu’une fois qu’il est complètement monté et branché.
• Il convient de débrancher le détecteur avant de le nettoyer.

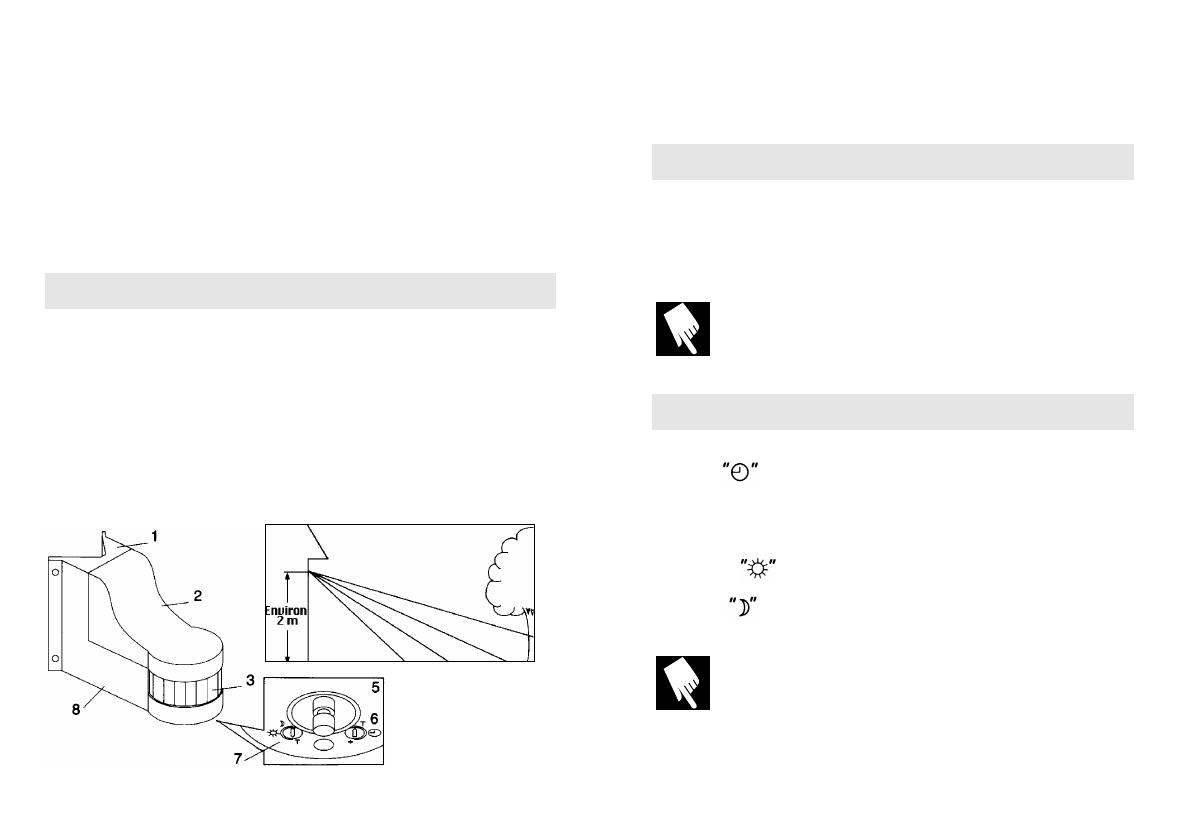

Présentation / fonctionnement
Le détecteur d’infrarouge passif réagit sur les émanations de chaleur provenant
de personnes ou d’animaux, etc... Il réagit sur les radiations infrarouges des
objets se déplaçant dans la zone de détection. Le détecteur doit être en mesure
de ”voir” la zone à surveiller. Les radiations de chaleur se déplacent en ligne
droite mais sont cependant stoppées par le verre ou d’autres objets . Lorsque
vous choisissez l’emplacement de montage, tenez compte de la gêne que représente ce genre d’obstacles. Une intrusion dans la zone de détection (270°) provoque l’enclenchement de l’appareil électrique commandé par le détecteur.
Celui-ci s’éteint automatiquement après écoulement d’un délai programmé. Une
cellule photoélectrique désactive le détecteur pendant la journée.
Au moyen de l’interrupteur, allumez l’appareil relié au détecteur (ex. :
lampe à incandescence).
Après un temps de chauffe d’env. 80 sec., la lampe s’éteint.
Test de fonctionnement
• Si vous pénétrez dans la zone de détection, le senseur enregistre un mouvement et la lampe s’allume immédiatement. Si le senseur n’enregistre
aucun mouvement, la lampe s’éteint après env. 5 sec.
• Ceci vous prouve que les branchements ont été correctement effectués et
que la lampe fonctionne correctement.
Remarque
Attendez au moins 5 sec. avant d’effectuer un nouvel essai.
Réglage de la durée d’enclenchement et de la sensibilité lumineuse
Réglage de la durée
Le bouton
permet de régler la durée pendant laquelle la lampe reste
allumée.
Le réglage s’effectue entre 5 secondes (± 3 sec.) et 12 minutes (± 3 min.).
Réglage de la sensibilité
Le régulateur
permet de définir à partir de quel degré d’obscurité (crépuscule, clair, obscur, etc...) le senseur déclenchera la lampe s’il est activé.
En position
, la lampe ne s’allumera que la nuit. En position ” T ”, le
détecteur activera la lampe même en pleine journée.
Remarque
Le bon réglage de la sensibilité lumineuse peut prendre plusieurs jours,
car il dépend des conditions de luminosité extérieure de chaque emplacement de montage.
4
9
Figure 5
Caractéristiques techniques
Tension d’alimentation . . . . . .230 V 50 Hz 10 % (10/16 A)
Puissance de la lampe . . . . . .max. 1100 W pour une lampe halogène ou à
incandescence
. . . . . . . . . . . . . . . . . . . . . . .max. 500 W pour les tubes fluorescents
Consommation en mode Stand-by . . .env. 30 mA
Consommation en mode travail . . . . .env. 35 mA
Température de fonctionnement . . . .de -20 à +50°C
Portée . . . . . . . . . . . . . . . . . .env. 12 mètres à +20°C
Utilisation
Angle de détection . . . . . . . . .réglable de 200° à 270°
Durée d’enclenchement . . . . .réglable de 5 secondes ±3 sec. à 12 minutes
±3 min.
Remarque
Réglage de l’intensité lumineuse . . . .0 - 500 Lux
Temps de chauffe . . . . . . . . . .env. 80 sec.
• Respectez les puissances maximales !
Lampes halogènes ou à incandescence . . . . .max. 1100 W
Tubes fluorescents . . . . . . . . . . . . . . . . . . . . .max. 550 W
• Ne changez les lampes qu’une fois le circuit hors tension ! Risques de
chocs électriques !
Effectuez à présent un contrôle de votre installation. Si vous rencontrez un
quelconque problème, coupez le courant et vérifiez l’état des branchements
et des câbles.
Mode test
Au moyen d’un tournevis approprié, tournez les régulateurs
et
(7/6) ” jusqu’à la butée ”T”
.
Dans cette position, le régulateur
se trouve sur sensibilité maximale
(lumière du jour) et le réglage de la durée
sur la durée d’enclenchement la plus courte : env. 5 sec.
8
Fonctions d’enclenchement . .- autom. Marche/Arrêt
. . . . . . . . . . . . . . . . . . . . . . .- manuel
Hauteur de montage . . . . . . . .de 1,8 m à 2,0 m
Type de protection . . . . . . . . .IP 44 (protégé contre les éclaboussures)
Classe de protection . . . . . . . .II

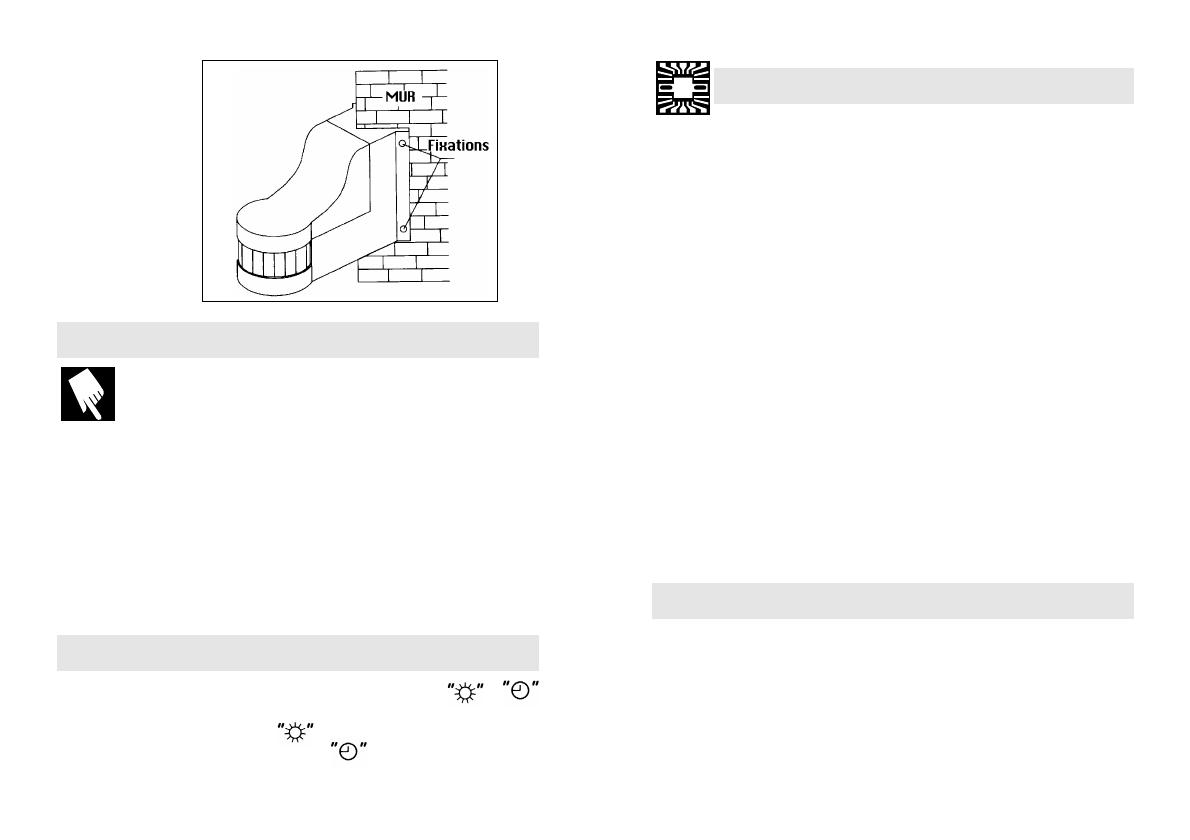

Montage
Pour obtenir une portée maximale et afin d’éliminer les risques de défauts
d’enclenchement, veillez à respecter les points suivants :
• N’effectuez le montage que sur des supports solides (ex. : murs) au moyen
de vis et de chevilles appropriées.
Montez le détecteur de façon à ce que le senseur infrarouge soit dirigé vers
le bas. La hauteur de montage idéale est d’env. 1,80 à 2,00 mètres du sol
sur le coin d’un mur.
5
• Evitez d’exposer l’appareil à la lumière directe du soleil ainsi qu’à la
pluie, le brouillard, la neige, la glace et le vent ! Choisissez un emplacement de montage protégé du vent et de la pluie (sous un toit, etc...).
Figure 3
• Evitez les emplacements à proximité de piscines ou de lacs, d’arbres, de
panneaux publicitaires lumineux ou dans des endroits où il est fréquent de
voir passer des animaux.
• Evitez les reflets de lumière sur des surfaces claires et des endroits présentant de fortes variations de température (ex. : proximité de ventilateurs,
de systèmes de climatisation, de chauffage...).
Remarque
• Respectez les consignes de sécurité.
• L’installation du présent appareil doit être effectuée par un personnel
qualifié.
• Vérifiez que le câble électrique sur lequel le détecteur est branché
puisse être allumé/éteint par un interrupteur et qu’il soit équipé d’un
fusible.
• Avant de procéder au montage, assurez-vous que l’appareil est séparé de sa tension d’alimentation et qu’il ne puisse pas être remis sous
tension par accident (retirez le fusible).
Figure 4
1. Choisissez un emplacement de montage approprié.
2. Retirez les trois vis à l’arrière de l’appareil et ôtez le support mural ”1”
3. Poussez le passe-câbles ”9” (fourni) sur le câble de branchement.
4. Retirez l’isolation du câble et utilisez le passe-câbles pour isoler l’ouverture du câble.
5. Le branchement électrique doit être effectué en passant par un interrupteur, afin que le détecteur puisse être allumé et éteint. Il n’est pas nécessaire de brancher le câble de sécurité (jaune/vert). Isolez ce câble avec de
la bande isolante.
6. Assurez-vous de respecter les couleurs lors du branchement électrique.
7. Revissez le support mural ” 1 ” sur le boîtier.
8. Fixez à présent le détecteur de mouvement sur le coin choisi au moyen
des vis et des chevilles fournies.
9. Assurez-vous que l’appareil soit entièrement monté et les branchements
effectués avant de le mettre en marche. Replacez le fusible.
6
7
