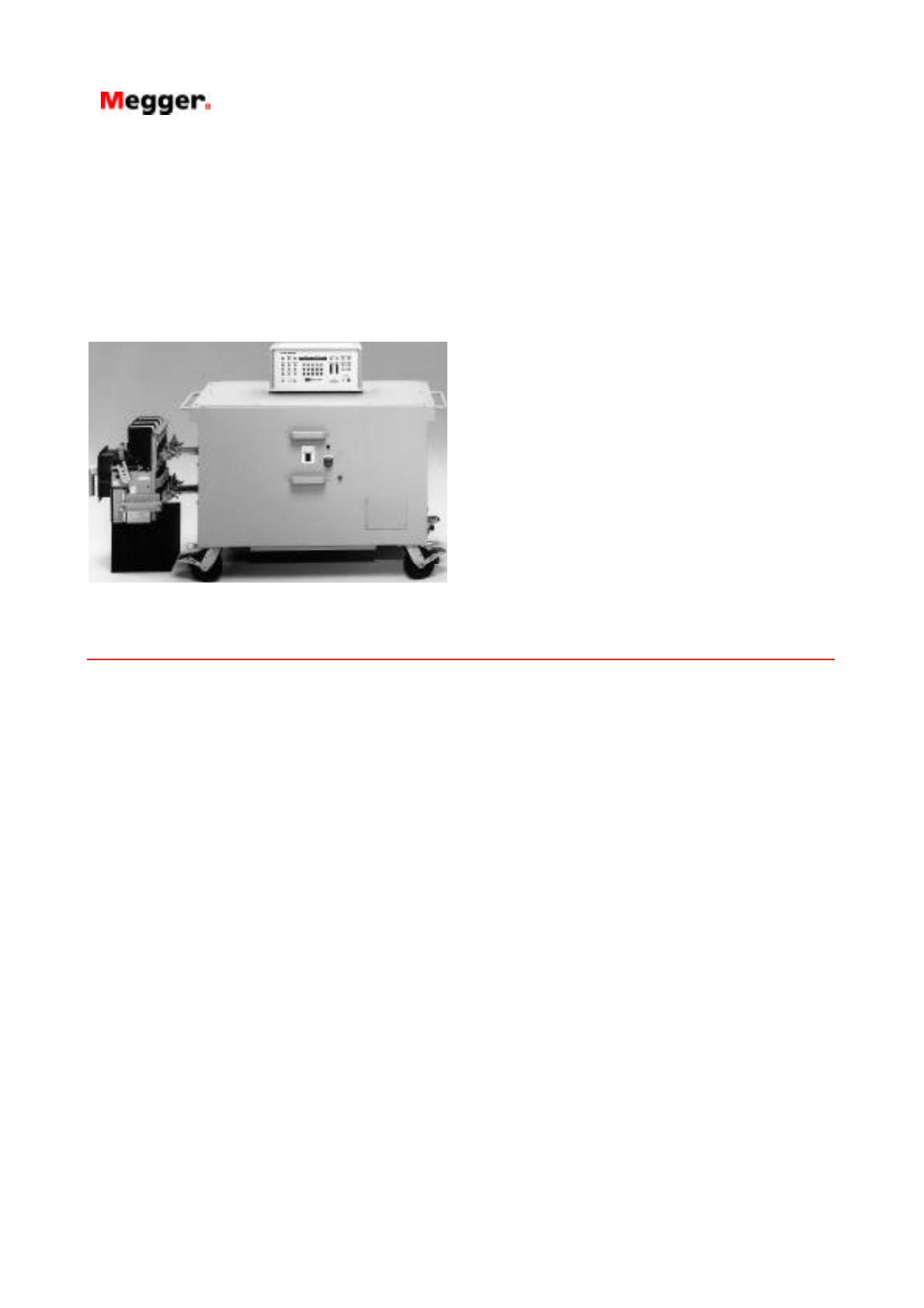

ps - 9 1 1 6 equipements d`essais de disjoncteurs a microprocesseur

PS-9116
EQUIPEMENTS D'ESSAIS DE DISJONCTEURS A MICROPROCESSEUR
PS-9116
EQUIPEMENTS D'ESSAIS DE DISJONCTEURS
A MICROPROCESSEUR
■ Portable, léger, robuste, 3 modules
■ Tests d'une large gamme de
disjoncteurs …
■ Préparation rapide
■ Tests de nombreux disjoncteurs BT
■ Contrôle assisté par ordinateur du
générateur de courant
DESCRIPTION
APPLICATIONS
Le PS-9116 de MEGGER fait partie de la série PS des
équipements d'injection primaire de courant destinés
essentiellement à tester les disjoncteurs. Il est basé sur les
derniers développements dans les technologies de
transformateurs de forts courants et possède une sortie
contrôlée par thyristors, eux-mêmes contrôlés par
microprocesseur.
Le PS-9116 est conçu pour permettre aux organismes de
contrôle et aux sociétés d'installation électriques de
procéder à des essais sur sites industriels ou postes de
Le modèle PS-9116 allie la légèreté, la modularité et la
portabilité, avec une puissance de sortie élevée et une
grande souplesse grâce au contrôle par microprocesseur.
L'équipement permet d'effectuer tous les tests et mesures
sur un disjoncteur BT, dans sa configuration à trois
modules. Ces trois modules sont:
Module 1. Ensemble de contrôle et de mesure PLC-2000, à
base de microprocesseur et ensemble de mesure pour le
test automatique des disjoncteurs BT.
distribution publique, sur des disjoncteurs BT jusqu'à des
courants nominaux de 1600 A.
De plus, il permet également de vérifier les rapports des
TC, et de tester les protections thermiques ou magnétiques
des moteurs.
Dans sa configuration "série", la tension de sortie
maximale du PS-9116 permet de tester les disjoncteurs HT
et les relais de protection dans les postes électriques.
AVANTAGES
■
Portable : Le PS-9116 est constitué de 3 modules légers,
portables, montés sur chassis. Cette conception rend
inutile l'utilisation de moyens de transport lourds pour
déplacer l'équipement d'essais.
■
Souple : le PS-9116 est conçu pour tester une large
gamme de disjoncteurs. Il peut délivrer un courant
instantané de 19 200 A; il peut tester des disjoncteurs
dans l'air jusqu'à des calibres de 1600 A et des
disjoncteurs moulés jusqu'à des calibres de 1200 A.
■
Préparation rapide : Sa conception modulaire avec des
câbles d'interconnexion équipés de détrompeurs facilite
sa mise en œuvre.
Module 2. Module de régulation contenant les contrôles
gros et fin, ainsi que le circuit d'allumage des thyristors.
Module 3. Module de sortie, contenant les transformateurs
fort courant et les capteurs de courant.
Le PS-9116 est livré complet avec les câbles
d'interconnexion. Chaque module est protégé par un
boîtier compact et robuste. L'équipement complet est
facilement transportable et peut être raccordé à l'organe de
coupure en essai à l'aide de câbles ou de barres.
PS-9116
EQUIPEMENTS D'ESSAIS DE DISJONCTEURS A MICROPROCESSEUR
■
■
Contrôle standard : Le PLC-2000 offre le contrôle
automatisé du module fort courant. Il permet également
de mémoriser les résultats, qui peuvent ensuite être
imprimés directement sur site, ou bien plus tard au
bureau.
Vernier automatisé : Le vernier automatisé, associé au
PLC-2000 permet de tester les disjoncteurs de façon
automatique.
CARACTERISTIQUES
Alimentation
Modèles
Tension
Fréquence
Courant
d'alimentation d'alimentation d'alimentation
(1 phase)
PS-9116
460 V ± 5%
50 Hz
150 A
PS-9116/5 380 V ± 5 %
60 Hz
150 A
Contrôleur PLC-2000 :
■
Horloge/Calendrier interne : une batterie sauvegardée
permet de mémoriser les données horodatées.
■
Afficheur clair : le large afficheur digital fluorescent
permet de lire les valeurs aisément en toutes conditions
d'ensoleillement.
■
Ampèremètre digital à mémoire de haute précision :
fournit une lecture directe et instantanée de la sortie en
maintenant la valeur jusqu'au prochain allumage.
■
Affichage baregraphe: l'afficheur à cristaux liquides type
baregraphe donne une indication du niveau du courant
de sortie.
■
Chronomètre digital de haute précision : le chronomètre
digital, facile à lire, mesure le temps en secondes ou
périodes. Le choix secondes/périodes permet de
comparer rapidement les valeurs mesurées avec les
courbes fournies par le fabricant du disjoncteur.
■
Paramétrage des conditions initiales: souplesse de la
procédure d'essai: entrée contact, NO/NF, alarme sonore
de continuité, à retombée pour le test des disjoncteurs
et mode momentané/maintenu.
■
Durée d'essai/Courant d'essai- Maximal : les durée et
courant maximum de l'essai, programmables,
garantissent que l'équipement d'essai et le disjoncteur ne
seront pas endommagés pendant l'essai.
■
Configuration de sortie série/parallèle : permet au PLC2000 d'effectuer les calculs adéquats pour la
configuration choisie;
■
Choix des prises : cette option du PLC-2000 permet un
réglage grossier du courant.
■
Ampèremètre souple : cet instrument fonctionne comme
un ampèremètre temps-réel pour les tests de surcharge,
et comme un ampèremètre à mémoire pour les tests de
court circuit (instantanés).
■
Indicateurs : les indicateurs suivants permettent de
connaître l'état de l'équipement à tout moment: état
thermique, sortie en service, alimentation, état du
disjoncteur, prise de sortie, ampèremètre digital, plus
continuité et verrouillage.
■
■
Interface imprimante RS-232 : permet d'imprimer les
résultats des essais, immédiatement après l'essai ou plus
tard, selon le souhait de l'opérateur.
Test automatique : test entièrement automatique de
l'unité instantanée.
Le module de contrôle PLC-2000 permet le contrôle
entièrement automatique du test.
D'autres tensions d'alimentation sont disponibles à l'aide
de l'autotransformateur d'alimentation optionnel AT-5 :
208, 240, 575 V, 1 phase.
Veuillez vous reporter au paragraphe "accessoires
optionnels".
Sortie :
La sortie est facilement réglable depuis zéro jusqu'au
courant maximum disponible à travers l'impédance de
l'équipement en essai. Pour les courants faibles et les
équipements de haute impédance, le sortie peut être
raccordée en série (avec les barres série optionnelles)
pour doubler la tension de sortie.
Courant de sortie maximum :
Le courant maximum de sortie disponible est déterminé
principalement par l'impédance du circuit de test. La durée
pendant laquelle ce courant est disponible est déterminée
par l'état thermique de l'équipement d'essai.
L'équipement d'essai peut délivrer le courant nominal
pendant 24 heures. Le courant maximum à travers un
disjoncteur dans l'air est le courant maximum que
l'équipement peut délivrer à travers un tel disjoncteur à
l'aide des accessoires de raccordements. Le courant
maximum à travers un disjoncteur moulé est le courant
maximum que l'équipement peut délivrer à travers un
disjoncteur moulé raccordé à l'aide de câbles de 1,5 m.
Raccordement de sortie :
Afin de profiter pleinement des capacités de l'équipement,
il est équipé des adaptateurs adéquats et les jeux de
couteaux pour les disjoncteurs débrochables, ou
démontables. L'adaptateur CBS-7 permet d'obtenir le
courant maximal en sortie du PS-9116. L'adaptateur
connecte la sortie en configuration parallèle et fournit
également la base de montage des couteaux adaptateurs
modèles CBS-1, CBS-2 ou CBS-3.
Veuillez vous référer à la liste des adaptateurs Megger
pour choisir l'accessoire adapté à votre cas. Si le jeu
standard ne permet pas de tester tous les disjoncteurs,
veuillez vous référer à la liste des modèles CBS-3
optionnels.
Instrumentation - PLC-2000 :
Ampèremètre digital à mémoire :
Affichage : vide, fluorescent, 3 digits _
Gammes : 200/2000/20000/200000 A
Précision : ± 1% pleine échelle, ± digit de faible rang
après 2 périodes
± 2% pleine échelle sur gamme 200 A
PS-9116
EQUIPEMENTS D'ESSAIS DE DISJONCTEURS A MICROPROCESSEUR
Chronomètre digital :
Affichage : vide, fluorescent, 4 digits
Gammes : 0,001 à 9999 s
0,1 à 9999 périodes
Précision : mode secondes: ± 0,0133 % secondes,
± 0,005 % lecture, ± digit faible rang
mode périodes : ± 0,1 % lecture,
± digit faible rang
Courant de sortie
Courant permanent Disjoncteur Disjoncteur
maximum
isolé à l’air
moulé
PS-9116
1 600 A
19 200 A
14 400 A
PS-9116/50
1 580 A
16 000 A
12 000 A
Modèle
Le PS-9116 avec l'autotransformateur d'alimentation AT-5.
ACCESSOIRES OPTIONNELS
Autotransformateur A T-5 :
Si la tension de votre secteur n'est pas compatible
avec les tensions standards du PS-9116, ou si celui-ci doit
être utilisé dans des sites pourvus de tensions secteur
différentes, il y a lieu de vous équiper de
l'autotransformateur d'alimentation AT-5. Ce transformateur
multi-prises, avec interrupteur marche/arrêt et les prises de
raccordement appropriées, est monté dans une enveloppe
métallique robuste avec ouïes d'aération et poignées de
portage.
Le PS-9116 est conçu pour être posé au-dessus de le AT-5,
ce qui en fait un système compact et transportable. Les
prises de le AT-5 sont: 208, 240 et 575 V; 60 Hz;
monophasé. Pour les autres tensions et fréquences,
veuillez nous contacter.
Le AT-5 peut entraîner une réduction des performances de
sortie maximales du PS-9116. Par exemple, une tension
d'entrée de 208 V transformée en 460 V peut ne pas être
suffisante pour fournir le courant de sortie maximal.
Chariot de transport :
Le chariot de transport permet de transporter le PS-9116
d'un site à l'autre.
Ensemble d'impression :
Tous les modèles de contrôleur PLC-2000 permettent de
mémoriser les données et de les transférer vers une
imprimante via le port RS-232. Les résultats d'essais
peuvent être imprimés juste après un test ou encore à la
fin d'une série complète d'essais.
L'ensemble d'impression consiste en une imprimante
parallèle, une interface série parallèle et les câbles
d'interconnexion.
PS-9116
EQUIPEMENTS D'ESSAIS DE DISJONCTEURS A MICROPROCESSEUR

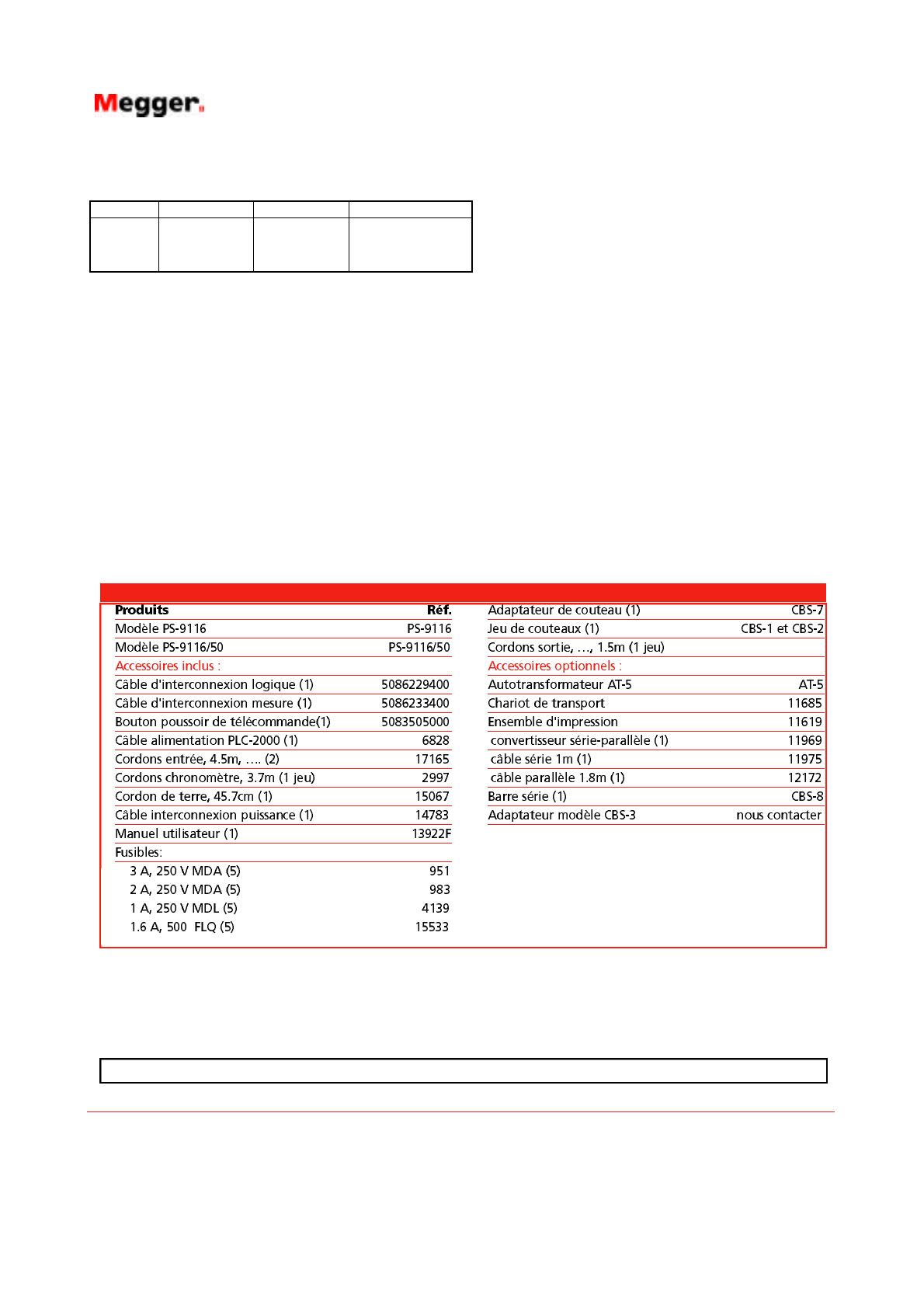

Dimensions et poids :
Modèle
PS-9116
Module
PLC-2000
Contrôle
Sortie
Poids(kg)
8,6
50
95,4
Dimensions(cm)
27x54x24,8
35,6x73,6x31,8
19x83,8x45,7
REFERENCES
Le fabricant se réserve le droit de modifier les caractéristiques ou la fabrication de l’appareil sans avis préalable.
FRANCE
Z.A. du Buisson de la Couldr e
23 rue Eugène Henaff
78190 Trappes
T 33 (0) 1 30 16 08 90
F 33 (0) 1 34 61 23 77
[email protected]
CANADA
110 Milner Avenue Unit 1
Scarborough Ontario M1S 3R2
T +1 416 298 6770
F +1 416 298 0848
[email protected]
AUTRES LOCALISATIONS
Dallas ETATS-UNIS, Valley Forge
ETATS-UNIS, Douvre ANGLETERRE,
Mumbai INDE, Sydney AUSTRALIE,
Madrid ESPAGNE et le Royaume du
BAHRAIN.
CERTIFICATION ISO
Répond à ISO 9001:2000 Certif. no. Q 09250
Répond à ISO 14001 Certif. no. EMS 61597
PS9116_DS_FR_V01
