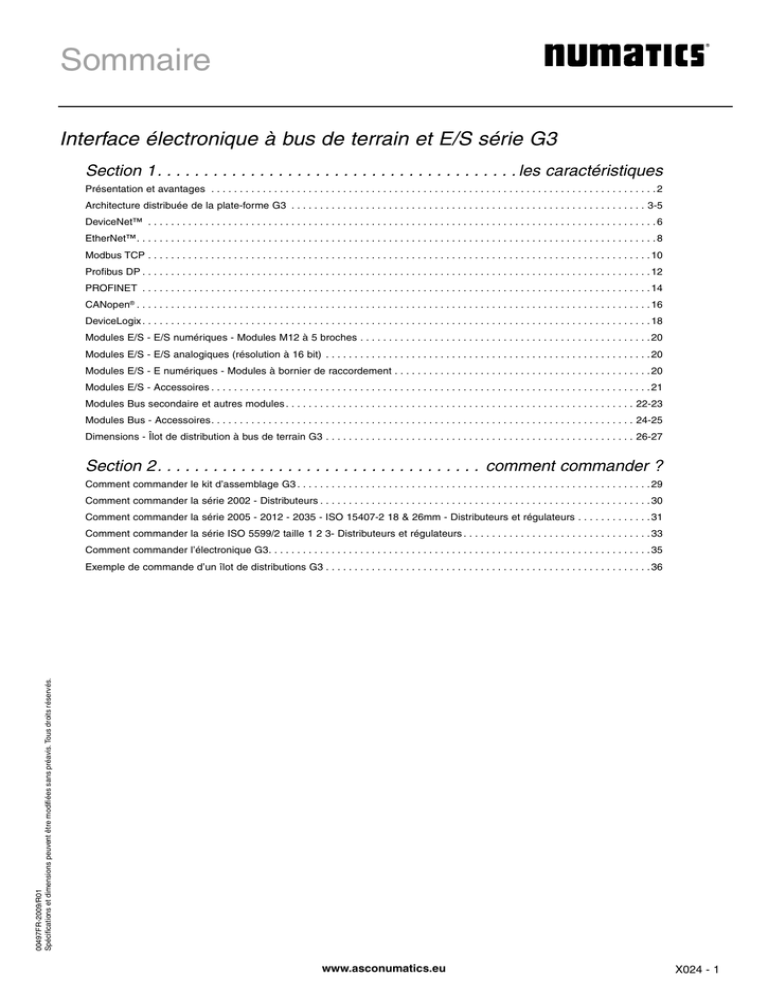

Sommaire - Asconumatics.eu

Sommaire
Interface électronique à bus de terrain et E/S série G3
Section 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . les caractéristiques
Présentation et avantages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Architecture distribuée de la plate-forme G3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
DeviceNet™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
EtherNet™. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Modbus TCP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Profibus DP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
PROFINET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
CANopen® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
DeviceLogix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Modules E/S - E/S numériques - Modules M12 à 5 broches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Modules E/S - E/S analogiques (résolution à 16 bit) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Modules E/S - E numériques - Modules à bornier de raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Modules E/S - Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Modules Bus secondaire et autres modules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-23
Modules Bus - Accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-25
Dimensions - Îlot de distribution à bus de terrain G3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-27
Section 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . comment commander ?
Comment commander le kit d’assemblage G3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Comment commander la série 2002 - Distributeurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Comment commander la série 2005 - 2012 - 2035 - ISO 15407-2 18 & 26mm - Distributeurs et régulateurs . . . . . . . . . . . . . 31
Comment commander la série ISO 5599/2 taille 1 2 3- Distributeurs et régulateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Comment commander l’électronique G3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Exemple de commande d’un îlot de distributions G3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
www.asconumatics.eu
X024 - 1
Electronique G3

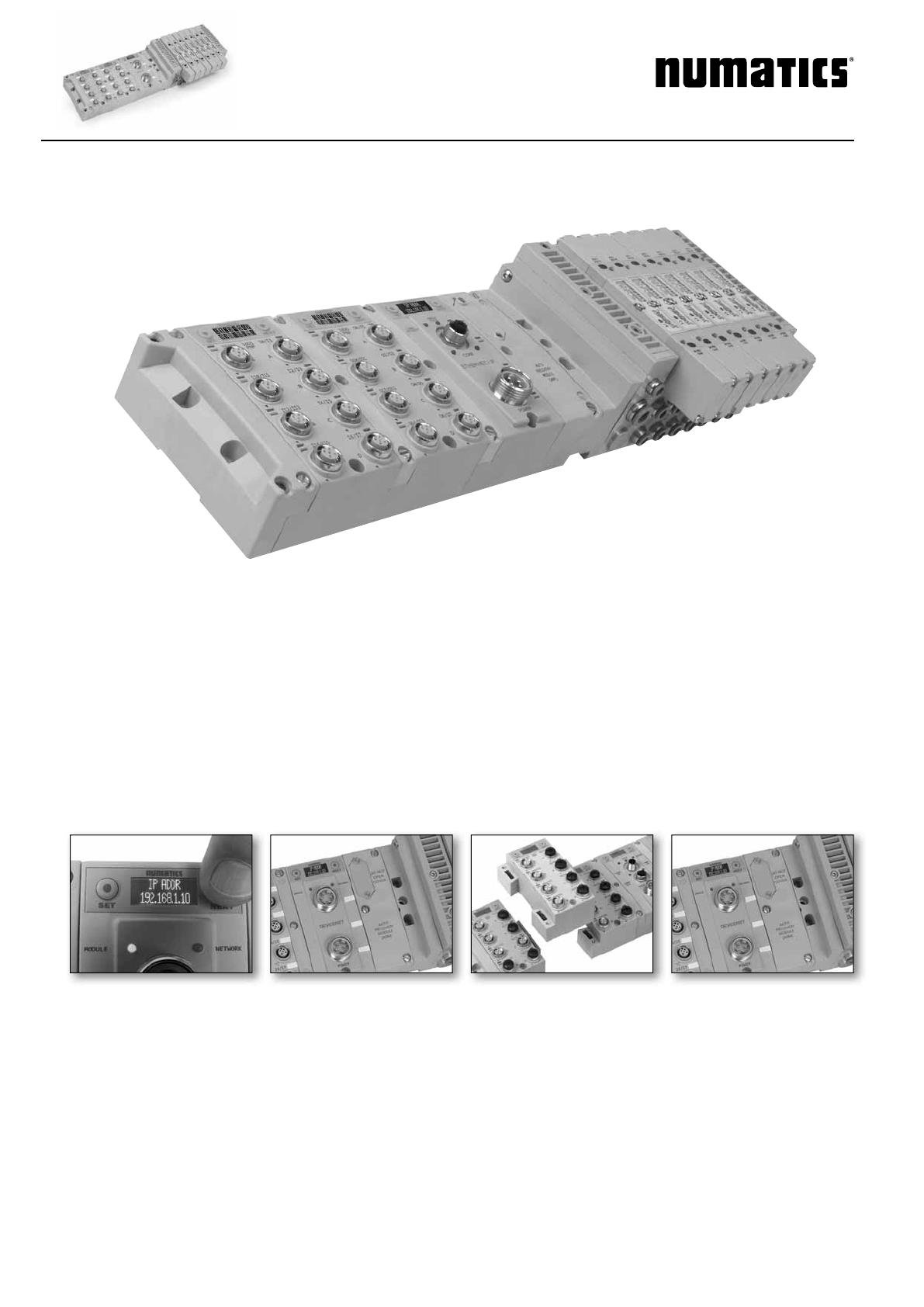

La G3 affiche ses innovations !
Visualisez de façon simple
et rapide les paramètres
et diagnostics de vos
installations
Paramètres de configuration
Diagnostics par afficheur
•
•
•
•
•
•
•
•
•
•
•
•
Affichage visuel pour
configuration et diagnostic
Module ARM
(Mémoire de sauvegarde)
Détection des courts-circuits et des circuits ouverts
Détection d’un défaut d’alimentation
Détection et visualisation d’une tension d’alimentation trop faible
Détection d’une déconnexion d’un module Entrée/Sortie
Mode auto-test (sans PC ni pocket)
Détection des erreurs de communication
Modularité
Raccordement simple
et robuste
Simplification, gain de temps :
• Câblage réduit : Mode distribué permettant de connecter les entrées/sorties au plus près de l’actionneur
• Connexion standard : Raccordement par connecteur à visser M12 ou à borniers
• Raccordement rapide et efficace : Connecteur SPEEDCON M12 verrouillé en ½ tour
• Sauvegarde des données : Module ARM (mémoire de sauvegarde). Mémoire non volatile pour sauvegarde des paramètres
• Rapidité d’intervention : Visualisation des diagnostics par afficheur sur chaque module
• Accessibilité : Enclipsage facile de chaque module en face avant, sans démontage de l’îlot
• Modularité pneumatique : Interface avec les distributeurs d’un débit de 275, 600, 1310 et 3820 l/mn ANR
• Modularité électrique : Entrées/Sorties analogiques et numériques
• Etude simplifiée : Téléchargement des dessins 2D/3D disponibles en 85 formats différents
X024 - 2
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Réglage de l’adresse
Réglage de la vitesse de transmission
Réglage de la taille mémoire des diagnostics
Choix des positions de repli
Réglage de la luminosité de l’afficheur
Retour aux paramètres d’usine
Electronique G3
Modularité de l’électronique G3
E/S numériques
L’électronique G3 est un système entièrement modulaire. Tous les modules électroniques sont fixés les uns
aux autres au moyen de clips mécaniques permettant l’assemblage et la modification ultérieure du système. Le
système est ainsi d’une grande modularité. La flexibilité est étendue du fait que les mêmes modules peuvent être
utilisés dans les configurations centralisées et distribuées.
L’électronique G3 s’interface avec la gamme de distributeurs modulaires de la série 2000, ainsi que les ISO 5599/2
et ISO 15407-2 pour proposer une très large gamme de débit et ainsi couvrir toutes vos applications.
Modue Bus secondaire
de sortie ou module de
terminaison
Cavaliers clipsables
Etiquettes E/S
Module ARM
(mémoire de sauvegarde)
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Modules E/S
analogiques ou numériques,
NPN ou PNP
Module de
communication (nœud)
Ilot de distribution distributeurs séries
2002, 2005, 2012, 2035,
ISO 15407-2 et ISO 5599/2
Option montage sur rail DIN
www.asconumatics.eu
X024 - 3
Electronique G3
Architecture distribuée de la plate-forme G3
La solution simple et économique pour vos systèmes automatisés
Îlot principal avec communications bus de terrain
Bus secondaire
Module distribué avec
Entrées/Sorties
Bus secondaire
Alimentation
24 VCC
(en option)
Module distribué avec
Entrées/Sorties et
distributeurs
Alimentation
24 VCC
(optionnelle)
Bus secondaire
Alimentation
24 VCC
(optionnelle)
Mode distribué
Protocoles supportés :
• Jusqu’à 544 Entrées/Sorties (1200 bits) par nœud (ou adresse)
• Capacité de 16 modules distribués, jusqu’à 30 mètres de longueur
• Modules d’Entrées/Sorties associables ou non à la partie
pneumatique
• Entrées/Sorties analogiques ou numériques (PNP ou NPN)
• Mode distribué Plug & Play sans paramétrage
• DeviceNet™
• Modbus/TCP
• EtherNet/IP™
• CANopen®
• PROFIBUS DP
• DeviceNet
w/DeviceLogix
X024 - 4
www.asconumatics.eu
• PROFINET
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Module distribué avec
distributeurs pneumatiques
Electronique G3
Architecture distribuée de la plate-forme G3

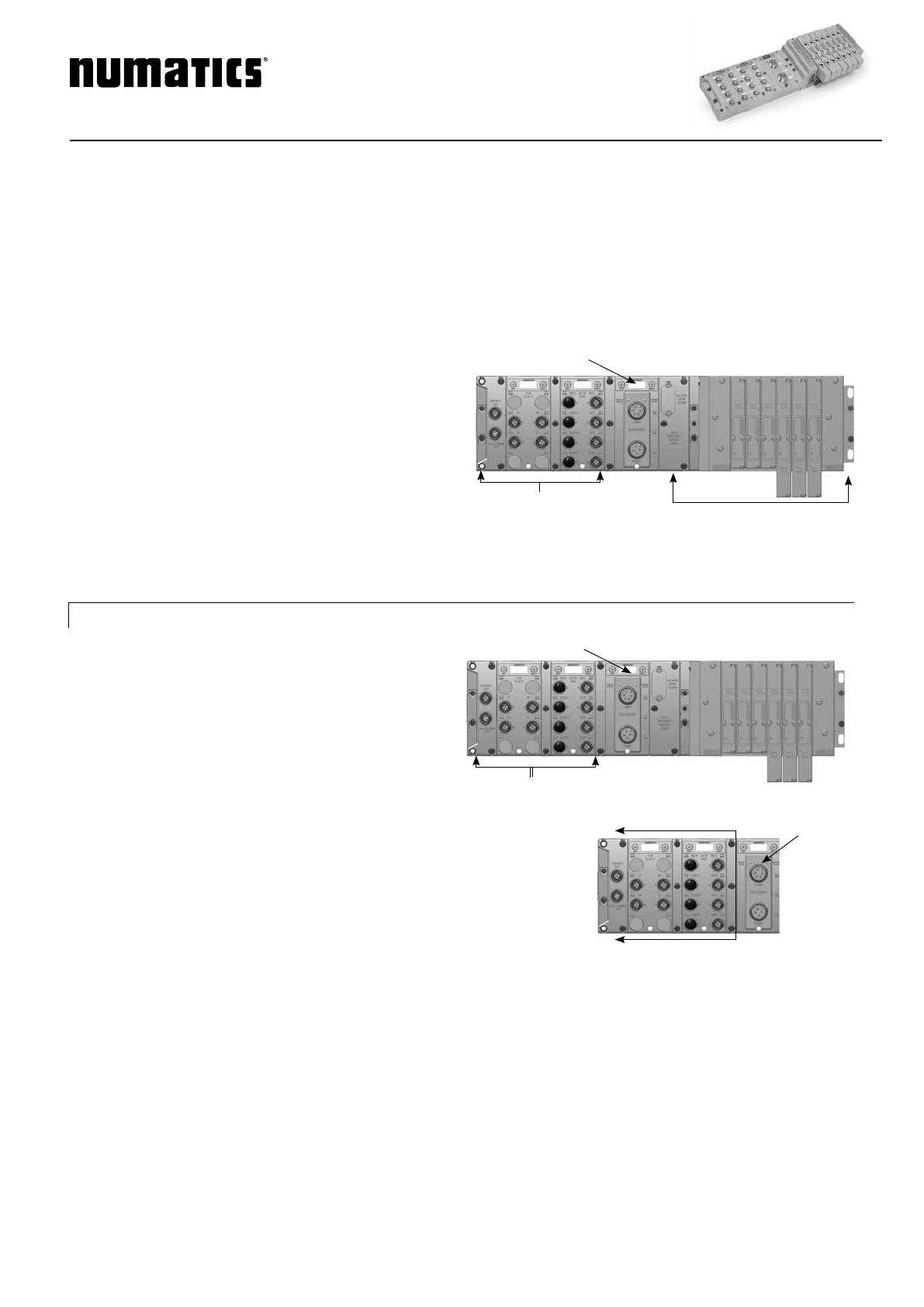

La flexibilité de la plate-forme G3 est telle que les quelques modules G3 de base offrent pratiquement un
nombre infini d’options de distribution d’E/S. Les règles de base suivantes doivent être respectées pour la
configuration de l’architecture de commande.
Partie distribution pneumatique
Îlot principal typique
• Il est possible de piloter un maximum de 32 bobines
par îlot intégrant le bus de terrain principal.Il peut
s’agir d’un nombre quelconque de distributeurs
monostables ou bistables avec un total de 32 bobines
au maximum.
Module de
communication
Partie
modules d’E/S
Partie
distribution
pneumatique
Partie modules d’E/S
• Un maximum de 16 modules peut être intégré dans
le réseau et commandé par le module principal de
communication à bus de terrain (nœud).
• Les modules sont proposées en modules E/S
analogiques et numériques offrant une capacité
d’adressage de 544 Entrées / Sorties (1200 bits) par
nœud au maximum.
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
• Un système unique de distribution permet une
efficacité optimale grâce à la possibilité d’utiliser les
mêmes modules dans les applications centralisées et
distribuées.
• Les options de distribution sont proposées en entrées
uniquement, sorties uniquement, E/S, distributeurs
avec entrées, distributeurs avec sorties et distributeurs
avec E/S.
Module de communication
Partie
modules d’E/S
Module principal
de communication
Possibilité d’avoir
16 modules
à gauche du module
de commmunication
• La configuration peut inclure jusqu’à 16 modules :
- Modules E/S numériques
- Modules Bus secondaire de distributeurs
- Modules E/S analogiques
www.asconumatics.eu
X024 - 5
Electronique G3
DeviceNet™
DeviceNet™ est un système bus avec protocole ouvert,
développé par Allen Bradley Company Inc. et fondé sur la
technologie CAN (Controller Area Network). L’organisation
de coordination se nomme Open DeviceNet Vendors
Association (ODVA); cette organisation contrôle le respect
des spécifications DeviceNet et surveille les tests de
conformité des produits.
Les nœuds G3 de Numatics disposent d’un affichage
graphique intégré et sont capables d’adresser des
combinaisons jusqu’à 544 entrées / sorties au maximum.
Pour plus d’informations sur DeviceNet™ et l’ODVA, veuillez
consulter le site suivant : www.odva.org
DeviceNet™
DESIGNATION
Module de
communication
DeviceNet (nœud)
CODE
REMPLACEMENT
COMM
240-180
MALE
Pin
Pin
Pin
Pin
Pin
1
2
3
4
5
= Blindage
= V+ (24 VDC)
= V- (Commun)
= CAN_H
= CAN_L
Pin
Pin
Pin
Pin
1
2
3
4
=
=
=
=
ALIM
Informations techniques
DONNEES ELECTRIQUES
TENSION
COURANT
Consommation du nœud à luminosité maxi.
24 VCC +/- 10%
70 mA
Consommation du BUS
11-25 VCC
25 mA
Distributeurs et E/S discrètes
24 VCC +/- 10%
8 A maxi.
Connecteur de puissance
Connecteur 7/8” type MINI à 4 broches (mâle)
Connecteur de communication
Connecteur 7/8” type MINI à 5 broches (mâle)
LED
Etat du module et état du réseau
MALE
+24 VDC (distrib. & sorties)
+24 VDC (nœud & entrées)
0 VDC (nœud & entrées)
0 VDC (distrib. & sorties)
Plage de température (ambiante)
-23° à +50° C
Humidité
Humidité relative de l’air de 95%, sans condensats
Résistance aux vibrations / chocs
CEI 60068-2-27, CEI 60068-2-6
Protection
IP65, IP67 (avec assemblage et raccordement appropriés)
CONFIGURATION DE MODULE
Affichage graphique
Affichage utilisé pour le réglage de l’adresse du nœud, de la vitesse de transmission, des états des sorties Défaut / Inactivité, de DeviceNet
QuickConnect, et de tous les autres réglages du système.
Module de configuration manuelle (MCM)
Option. Module comprenant switchs DIP pour le réglage de l’adresse du nœud et de la vitesse de transmission.
Module ARM (Mémoire de sauvegarde)
Option. Module comprenant l’auto-restauration des réglages du système en cas de défaillance totale ou partielle du système.
Nombre maxi de sorties de bobines
32
Nombre maxi. d’E/S addressables
Combinaisons différentes jusqu’à 544 entrées / sorties (1200 bits)
BUS
Vitesse de transmission (Baud)
125K Baud, 250K Baud, 500K Baud, avec détection Automatique de la vitesse
Format de connexion
Mode interrogation, cyclique, changement d’état et capabilité de combinaison de messages.
Connecteur bus
Connecteur 7/8” type MINI à 5 broches (mâle)
Diagnostics
Surveillance de l’alimentation, de court-circuit, de charge ouverte et du fonctionnement du module.
Particularités
Supports de la fonction d’auto-remplacement (Auto-Device Replacement - ADR) et des réglages fail-safe du module.
POIDS
Module de communication DeviceNet
X024 - 6
252 g
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
DONNEES TECHNIQUES
Electronique G3
Raccordement de DeviceNet™
La face avant du module interface prévu pour DeviceNet est équipée d’une embase de connexion bus 7/8” - 16 UN à 5 broches
mâles (E).
2 types de raccordement du bus sont possibles :
• Té de connexion à enficher directement sur l’embase de l’îlot.
• Raccordement par connecteur droit, un câble de liaison (long. maxi 3m) et boîtier de dérivation DeviceNet.
Les 2 extrémités du tronc doivent être pourvues d’une résistance de terminaison (L1 ou L2).
■ Raccordement par té de connexion
■ Raccordement avec un boîtier de dérivation (X)
G
K
F
H
K
K
4
4
4
4
K
4
L2
3m max.
BUS
L1
E
K
J
Alimentation
24V CC
G
E
Accessoires pour DeviceNet™
;
;;
Les extrémités du réseau doivent être pourvues de résistances de terminaison
accessoire
G
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
H
F
L1
L2
H
désignation
code
connecteur droit 7/8”-16 UN à 5 broches femelles
88161930
connecteur droit 7/8”-16 UN à 5 broches mâles
88161931
Té de connexion 7/8”-16 UN à 5 broches mâles / femelles / femelles
88161932
résistance de terminaison obturateur femelle 120 ohms
88161933
résistance de terminaison obturateur mâle 120 ohms
88161934
connecteur droit 7/8” à 4 broches femelles
230-1003
connecteur coudé 7/8” à 4 broches femelles
230-1001
J
230-950
connecteur coudé 7/8” à 4 broches femelles avec 9,15m de câble
1 = noir
3 = brun
2= bleu
4 = blanc
(K) Câble ne faisant pas partie de notre fourniture, à approvisionner séparément.
www.asconumatics.eu
X024 - 7
Electronique G3
EtherNet/IP™
Ethernet, qui est utilisé partout dans le monde à
travers des millions de PC mis en réseau, a maintenant
développé un réseau industriel. Ethernet est un réseau
de communication de haute performance à architecture
ouverte qui répond aux demandes des applications
industrielles modernes nécessitant une haut débit (10/100
Mbit/s), des temps de réponse réduits et une grande
flexibilité. Les possibilités diverses du protocole incluent
EtherNet/IP™ et Modbus TCP/IP. De plus, la technologie
Ethernet peut être intégrée sur un serveur Web embarqué,
ce qui rend le nœud facilement accessible par internet
pour être configuré, testé, pour rechercher et extraire des
données.
Les nœuds Ethernet G3 de Numatics disposent d’un
affichage graphique intégré et sont capables d‘adresser
des combinaisons jusqu’à 544 entrées / sorties.
Ethernet/IP™
Les nœuds EtherNet/IP™ G3 ont été testés et reconnus
conformes par l’ODVA.
COM
Pour plus d’informations sur EtherNet/IP™ et l’ODVA,
veuillez consulter le site suivant : www.odva.org
DESIGNATION
Module de communication
EtherNet/IP™ (nœud)
FEMELLE
Pin
Pin
Pin
Pin
CODE
REMPLACEMENT
240-181
1
2
3
4
= TX+
= RX+
= TX= RX-
ALIM
MALE
Pin
Pin
Pin
Pin
1
2
3
4
=
=
=
=
+24 VDC (distrib. + sorties)
+24 VDC (distrib. + entrées)
0 VDC (node + entrées)
+24 VDC (node + sorties)
Informations techniques
TENSION
Consommation du nœud à luminosité maxi.
24 VCC +/- 10%
COURANT
91 mA
Distributeurs et E/S discrètes
24 VCC +/- 10%
8 A maxi.
Connecteur puissance
Connecteur 7/8” type MINI, à 4 broches (mâle)
Connecteur de communication
Connecteur M12 codage D à 4 broches, (femelle)
LED
Etat du module, état du réseau et Activité/Liaison
DONNEES TECHNIQUES
Plage de température (ambiante)
-23° à +50° C
Humidité
Humidité relative de l’air de 95%, sans condensats
Résistance aux vibrations / chocs
CEI 60068-2-27, CEI 60068-2-6
Protection
IP65, IP67 (avec assemblage et raccordement appropriés)
CONFIGURATION DE MODULE
Affichage graphique
Affichage utilisé pour le réglage de l’adresse IP, de la masque Subnet, des états des sorties Défaut / Inactivité, de DHCP / BootP, et de tous les
autres réglages du module.
Module de configuration manuelle (MCM)
Option. Module comprenant DIP switchs pour le réglage de l’adresse IP.
Module ARM (Mémoire de sauvegarde)
Option. Module comprenant l’auto-restauration des réglages du système en cas de défaillance totale ou partielle du système.
Nombre maxi de sorties de bobines
32
Nombre maxi. d’E/S addressables
Combinaisons différentes jusqu‘à 544 entrées / sorties (1200 bits)
BUS
Vitesse de transmission (Baud)
10 Mbit / 100 Mbit
Connecteur bus
Connecteur M12 codage D à 5 broches, (femelle)
Diagnostics
Surveillance de l’état de l’alimentation, de court-circuit, de charge ouverte et du fonctionnement du module.
Particularités
Serveur web intégré et réglages fail-safe du module
POIDS
Module de communication Ethernet
X024 - 8
255 g
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
DONNEES ELECTRIQUES
Electronique G3
Accessoires pour EtherNet/IP™
accessoire
désignation
code
5m
QA0405MK0VA04000
10m
QA0410MK0VA04000
Connecteur M12-D 4 broches mâles / RJ45 mâle blindé
QA04F20000000000
Connecteur droit M12-D à 4 broches mâles à visser - PG9
connecteur droit 7/8” à 4 broches femelles
230-1003
connecteur coudé 7/8” à 4 broches femelles
230-1001
230-950
1 = noir
3 = brun
2= bleu
4 = blanc
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
connecteur coudé 7/8” à 4 broches femelles avec 9,15m de
câble
www.asconumatics.eu
X024 - 9
Electronique G3
Modbus TCP/IP
Ethernet, qui est utilisé partout dans le monde à
travers des millions de PC mis en réseau, a maintenant
développé un réseau industriel. Ethernet est un réseau
de communication de haute performance à architecture
ouverte qui répond aux demandes des applications
industrielles modernes nécessitant une haut débit (10/100
Mbit/s), des temps de réponse réduits et une grande
flexibilité. Les possibilités diverses du protocole incluent
EtherNet/IP™ et Modbus TCP/IP. De plus, la technologie
Ethernet peut être intégrée sur un serveur Web embarqué,
ce qui rend le nœud facilement accessible par internet
pour être configuré, testé, pour rechercher et extraire des
données.
Les nœuds Ethernet G3 de Numatics disposent d’un
affichage graphique intégré et sont capables d‘adresser
des combinaisons jusqu’à 544 entrées / sorties.
Modbus TCP/IP
Les nœuds Modbus TCP/IP G3 ont été testés et reconnus
conformes par l’ODVA.
COM
Pour plus d’informations sur Modbus TCP/IP et l’ODVA,
veuillez consulter le site suivant : www.odva.org
DESIGNATION
Module de communication
Modbus TCP/IP (nœud)
FEMELLE
Pin
Pin
Pin
Pin
CODE
REMPLACEMENT
240-292
1
2
3
4
= TX+
= RX+
= TX= RX-
ALIM
MALE
Pin
Pin
Pin
Pin
1
2
3
4
=
=
=
=
+24 VDC (distrib. + sorties)
+24 VDC (distrib. + entrées)
0 VDC (node + entrées)
+24 VDC (node + sorties)
Informations techniques
TENSION
Consommation du nœud à luminosité maxi.
24 VCC +/- 10%
COURANT
91 mA
Distributeurs et E/S discrètes
24 VCC +/- 10%
8 A maxi.
Connecteur puissance
Connecteur 7/8” type MINI, à 4 broches (mâle)
Connecteur de communication
Connecteur M12 codage D à 4 broches, (femelle)
LED
Etat du module, état du réseau et Activité/Liaison
DONNEES TECHNIQUES
Plage de température (ambiante)
-23° à +50° C
Humidité
Humidité relative de l’air de 95%, sans condensats
Résistance aux vibrations / chocs
CEI 60068-2-27, CEI 60068-2-6
Protection
IP65, IP67 (avec assemblage et raccordement appropriés)
CONFIGURATION DE MODULE
Affichage graphique
Affichage utilisé pour le réglage de l’adresse IP, de la masque Subnet, des états des sorties Défaut / Inactivité, de DHCP / BootP, et de tous les
autres réglages du module.
Module de configuration manuelle (MCM)
Option. Module comprenant DIP switchs pour le réglage de l’adresse IP.
Module ARM (Mémoire de sauvegarde)
Option. Module comprenant l’auto-restauration des réglages du système en cas de défaillance totale ou partielle du système.
Nombre maxi de sorties de bobines
32
Nombre maxi. d’E/S addressables
Combinaisons différentes jusqu‘à 544 entrées / sorties (1200 bits)
BUS
Vitesse de transmission (Baud)
10 Mbit / 100 Mbit
Connecteur bus
Connecteur M12 codage D à 5 broches, (femelle)
Diagnostics
Surveillance de l’état de l’alimentation, de court-circuit, de charge ouverte et du fonctionnement du module.
Particularités
Serveur web intégré et réglages fail-safe du module
POIDS
Module de communication Ethernet
X024 - 10
255 g
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
DONNEES ELECTRIQUES
Electronique G3
Accessoires pour MODBUS/TCP
accessoire
désignation
code
5m
QA0405MK0VA04000
10m
QA0410MK0VA04000
Connecteur M12-D 4 broches mâles / RJ45 mâle blindé
QA04F20000000000
Connecteur droit M12-D à 4 broches mâles à visser - PG9
connecteur droit 7/8” à 4 broches femelles
230-1003
connecteur coudé 7/8” à 4 broches femelles
230-1001
230-950
1 = noir
3 = brun
2= bleu
4 = blanc
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
connecteur coudé 7/8” à 4 broches femelles avec 9,15m de
câble
www.asconumatics.eu
X024 - 11
Electronique G3
PROFIBUS DP
Profibus DP est un système bus de terrain ouvert.
Il sert à la communication entre l’automate et les
entrées/sorties externes.
Les nœuds PROFIBUS DP G3 de Numatics disposent
d‘un affichage graphique intégré et sont capables
d’adresser des combinaisons jusqu’à 544 entrées /
sorties.
Les nœuds PROFIBUS DP G3 sont développés
conformément au standard EN50170. La certification
a été accordée par le Profibus Interface Center (PIC)
selon les directives du Profibus Trade Ogranisation
(PTO). Le processus de certification assure la
compatibilité avec tous les dispositifs Profibus.
Pour plus d’informations sur PROFIBUS, veuillez
consulter le site suivant : www.profibus.com
Profibus DP
COMM
MALE
DESIGNATION
CODE
REMPLACEMENT
Module de communication
PROFIBUS-DP (nœud)
240-239
Pin
Pin
Pin
Pin
Pin
1
2
3
4
5
FEMELLE
= +5 VDC
= Data Line A
= Common 0 VDC
= Data Line B
= Terre
ALIM
MALE
Pin
Pin
Pin
Pin
Pin
1
2
3
4
5
= +24 VDC (distrib. & sorties)*
= 0 VDC (nœud & entrées)
= Terre
= +24 VDC (nœud & entrées)*
= +24VDC (distrib. & sorties)
Informations techniques
TENSION
Consommation du nœud à luminosité maxi.
24 VCC +/- 10%
COURANT
94 mA
Distributeurs et E/S discrètes
24 VCC +/- 10%
8 A maxi.
Connecteur puissance
Connecteur 7/8” type MINI, à 5 broches (mâle)
Connecteur de communication
Connecteur M12 codage B à 5 broches, (1 mâle, 1 femelle)
LED
Etat du module et état du réseau
DONNEES TECHNIQUES
Plage de température (ambiante)
-23° à +50° C
Humidité
Humidité relative de l’air de 95%, sans condensats
Résistance aux vibrations / chocs
CEI 60068-2-27, CEI 60068-2-6
Protection
IP65, IP67 (avec assemblage et raccordement appropriés)
CONFIGURATION DE MODULE
Affichage graphique
Affichage utilisé pour le réglage de l’adresse du nœud, de la vitesse de transmission Baud, des états des sorties Défaut / Inactivité, et de tous
les autres réglages du système.
Module de configuration manuelle (MCM)
Option. Module comprenant DIP switchs pour le réglage de l’adresse du nœud et de la vitesse de transmission.
Module ARM (Mémoire de sauvegarde)
Option. Module comprenant l’auto-restauration des réglages du système en cas de défaillance totale ou partielle du système.
Nombre maxi de sorties de bobines
32
Nombre maxi. d’E/S addressables
Combinaisons différentes jusqu‘à 544 entrées / sorties (1200 bits)
BUS
Vitesse de transmission (Baud)
Auto-Baud de 9.6k à 12M Baud
Connecteur bus
Connecteur M12 codage B, single reverse key à 5 broches, (1 mâle et 1 femelle)
Diagnostics
Surveillance de l’état de l’alimentation, de court-circuit, de charge ouverte et du fonctionnement du module.
Particularités
Supports maître PROFIBUS DP classe 2 avec auto-configuration et réglages fail-safe du module
POIDS
Module de communication PROFIBUS-DP
X024 - 12
227 g
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
DONNEES ELECTRIQUES
Electronique G3
Raccordement du bus PROFIBUS DP
La face avant du module interface prévu pour Profibus-DP est équipée :
- d’une embase de connexion pour l‘alimentation 7/8” à 5 broches mâles,
- d’une embase de connexion du bus M12-B 5 broches (mâles) ou M12-A 5 broches (femelles). avec un connecteur T ou avec
un connecteur d’entrée (COM-IN) et un connecteur de sortie (COM-OUT)
Cablage avec un Té
K
BUS
L
Alimentation
24V CC
F
G
J
K
Accessoires pour PROFIBUS DP
Les extrémités du réseau doivent être pourvues de résistances de terminaison
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
accessoire
H
désignation
code
F
connecteur T M12-B à 5 broches femelles / mâles / mâles (Profibus 12Mb maxi.)
88100712
G
connecteur M12-B, 5 broches femelles - câble 6 - 8 mm (Profibus 12Mb maxi.)
88100713
L
connecteur M12-B, 5 broches mâles - câble 6 - 8 mm (Profibus 12Mb maxi.)
88100714
H
résistance de terminaison M12-B - obturateur mâle
88100716
J
connecteur droit 7/8” 5 broches femelles
MC05F90000000000
connecteur coudé 7/8” 5 broches femelles - presse étoupe PG9
MD05F20000000000
vue côté mâle
connecteur coudé 7/8” 5 broches femelles
avec câble 10 m
extrêmité non terminée, code couleur Euro
bouchon d’obturation femelle pour connecteur mâle
/ NOIR
/ BLEU
/ VERT/JAUNE
/ BRUN
/ BLANC
MD0510MAG0000000
88157773
(K) Câble ne faisant pas partie de notre fourniture, à approvisionner séparément.
www.asconumatics.eu
X024 - 13
Electronique G3
PROFINET
PROFINET est un bus de terrain ouvert et innovant
basé sur Ethernet, développé. PROFINET réponds
aux normes CEI 61158 et CEI 61784 et sont certifiés
par le Profibus User Organization (PNO), garantissant
une compatibilité dans le monde entier.
Les nœuds PROFINET IO (PROFINET RT) G3 de
Numatics disposent d‘un affichage graphique intégré
et sont capables d’adresser des combinaisons jusqu’à
544 entrées / sorties.
PROFINET est basé sur Ethernet et utilise les standards
TCP/IP et IT avec des protocoles spécifiques qui lui
permette d’avoir de bonnes performances en temps
réel.
PROFINET
COMM
Pour plus d’informations sur PROFINET, veuillez
consulter le site suivant : www.profinet.com
FEMELLE
DESIGNATION
CODE
REMPLACEMENT
Module de communication
PROFINET (nœud)
240-240
Pin
Pin
Pin
Pin
1
2
3
4
= TD+
= RD+
= TD= RDALIM
MALE
Pin
Pin
Pin
Pin
Pin
1
2
3
4
5
= +24 VDC (distrib. & sorties)*
= 0 VDC (nœud & entrées)
= Terre
= +24 VDC (nœud & entrées)*
= +24VDC (distrib. & sorties)
Informations techniques
DONNEES ELECTRIQUES
TENSION
Consommation du nœud à luminosité maxi.
24 VCC +/- 10%
COURANT
Distributeurs et E/S discrètes
24 VCC +/- 10%
Connecteur puissance
Connecteur 7/8” type MINI, à 5 broches (mâle)
Connecteur de communication
2 Connecteurs M12 codage D, à 4 broches, (femelle)
LED
Etat du module, état du réseau et Activité/Liaison
DONNEES TECHNIQUES
Plage de température (ambiante)
-23° à +50° C
Humidité
Humidité relative de l’air de 95%, sans condensats
Résistance aux vibrations / chocs
CEI 60068-2-27, CEI 60068-2-6
Protection
IP65, IP67 (avec assemblage et raccordement appropriés)
CONFIGURATION DE MODULE
Affichage graphique
Affichage utilisé pour le réglage de l’adresse du nœud, de la vitesse de transmission Baud, des états des sorties Défaut / Inactivité, et de tous
les autres réglages du système.
Module de configuration manuelle (MCM)
Option. Module comprenant DIP switchs pour le réglage de l’adresse du nœud et de la vitesse de transmission.
Module ARM (Mémoire de sauvegarde)
Option. Module comprenant l’auto-restauration des réglages du système en cas de défaillance totale ou partielle du système.
Nombre maxi de sorties de bobines
32
Nombre maxi. d’E/S addressables
Combinaisons différentes jusqu‘à 544 entrées / sorties (1200 bits)
BUS
Vitesse de transmission (Baud)
10 Mbit / 100 Mbit
Connecteur bus
2 Connecteurs M12 codage D à 4 broches, (femelle)
Diagnostics
Surveillance de l’état de l’alimentation, de court-circuit, de charge ouverte et du fonctionnement du module.
Particularités
Serveur web intégré et réglages fail-safe du module
POIDS
Module de communication PROFINET
X024 - 14
227g
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
8 A maxi.
Electronique G3
Accessoires pour PROFINET
accessoire
désignation
code
5m
QA0405MK0VA04000
10m
QA0410MK0VA04000
Connecteur M12-D 4 broches mâles / RJ45 mâle blindé
Connecteur droit M12-D à 4 broches mâles à visser - PG9
QA04F20000000000
connecteur droit 7/8” 5 broches femelles
MC05F90000000000
connecteur coudé 7/8” 5 broches femelles - presse étoupe PG9
MD05F20000000000
vue côté mâle
/ NOIR
/ BLEU
/ VERT/JAUNE
/ BRUN
/ BLANC
MD0510MAG0000000
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
connecteur coudé 7/8” 5 broches femelles
avec câble 10 m
extrêmité non terminée, code couleur Euro
www.asconumatics.eu
X024 - 15
Electronique G3
CANopen®
CANopen® est un protocole ouvert basé sur Controller
Area Network (CAN) utilisé dans l’automatisation
industrielle. CAN in Automation (CIA) est l’organisation
internationale d’utilisateurs et de fabricants qui
développe et supporte les protocoles à base CAN.
Les nœuds CANopen® G3 de Numatics disposent
d’un affichage graphique intégré et sont capables
d’adresser des combinaisons jusqu’à 544 entrées /
sorties.
Pour plus d’informations sur CANopen®, veuillez
consulter le site de l’organisation : www.can-cia.org
CANopen®
DESCRIPTION
CODE
REMPLACEMENT
Module de communications
CANopen® (nœud)
240-291
COMM
MALE
Pin
Pin
Pin
Pin
Pin
1
2
3
4
5
= Blindage
= V+ (24 VDC)
= V- (Commun)
= CAN_H
= CAN_L
Pin
Pin
Pin
Pin
1
2
3
4
=
=
=
=
ALIM
MALE
+24 VDC (distrib. & sorties)
+24 VDC (nœud & entrées)
0 VDC (nœud & entrées)
0 VDC (distrib. & sorties)
Informations techniques
TENSION
Consommation du nœud à luminosité maxi.
24 VCC +/- 10%
COURANT
70 mA
Consommation du BUS
11-25 VCC
25 mA
Distributeurs et E/S discrètes
24 VCC +/- 10%
8 A maxi.
Connecteur puissance
Connecteur 7/8” type MINI à 4 broches (mâle)
Connecteur de communication
Connecteur 7/8” type MINI à 5 broches (mâle)
LED
Etat du module et état du réseau
INFORMATIONS TECHNIQUES
Plage de température (ambiante)
-23º to +50º C
Humidité
Humidité relative de l’air de 95%, sans condensats
Résistance aux vibrations / chocs
CEI 60068-2-27, CEI 60068-2-6
Protection
IP65, IP67 (avec assemblage et raccordements appropriés)
CONFIGURATION DE MODULE
Affichage graphique
Affichage utilisé pour le réglage de l’adresse du nœud, de la vitesse de transmission Baud, des états des sorties Défaut / Inactivité, et de tous
les autres réglages du systeme.
Module de configuration manuelle (MCM)
Option. Module comprenant switchs DIP pour le réglage de l’adresse du nœud et de la vitesse de transmission.
Module ARM (Mémoire de sauvegarde)
Option. Module comprenant l’auto-restauration des réglages du système en cas de défaillance totale ou partielle du systeme.
Nombre maxi. de sorties de bobines
32
Nombre maxi. d’E/S addressables
Combinaisons différentes jusqu’à 544 entrées / sorties (1200 bits)
BUS
Vitesse de transmission (Baud)
125K Baud, 250K Baud, 500K Baud, 1M Baud
Connecteur bus
Connecteur 7/8” type MINI à 5 broches (mâle)
Diagnostics
Surveillance de l’état de l’alimentation, de court-dirduit, de charge ouverte, du fonctionnement du module et des réglages fail-safe du module
POIDS
Module de communication CANopen®
X024 - 16
252g
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
DONNEES ELECTRIQUES
Electronique G3
Raccordement du bus CANopen®
La face avant du module interface prévu pour CANopen® est équipée :
- d‘une embase de connexion pour l‘alimentation 7/8“ à 4 broches mâles,
- d‘une embase de connexion du bus E 7/8“ à 5 broches mâles.
2 types de raccordement du bus sont possibles:
• Té de connexion à enficher directement sur l’embase de l’îlot,
• Raccordement par connecteur droit, un câble de liaison (long. maxi 3m) et un boîtier de dérivation Device Net
Les 2 extrémités du tronc doivent être pourvues d’une résistance de terminaison (L1 ou L2).
■ raccordement par té de connexion
G
K
F
■ raccordement avec un boîtier de dérivation CANopen® (X)
H
K
4
4
K
K
4
4
4
L2
L1
BUS
3m max.
24V DC
power supply
E
K
J
G
Accessoires pour CANopen®
Les extrémités du réseau doivent être pourvues de résistances de terminaison
;
;;
accessoire
G
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
H
F
L1
L2
H
désignation
code
connecteur droit 7/8-16 UN à 5 broches femelles
88161930
connecteur droit 7/8-16 UN à 5 broches mâles
88161931
té de connexion 7/8-16 UN à 5 broches mâles / femelles / femelles
88161932
résistance de terminaison obturateur femelle 120 ohms
88161933
résistance de terminaison obturateur mâle 120 ohms
88161934
connecteur droit 7/8” à 4 broches femelles
230-1003
connecteur coudé 7/8” à 4 broches femelles
230-1001
J
230-950
connecteur coudé 7/8” à 4 broches femelles avec 9,15 m de câble
1 = noir
3 = brun
2= bleu
4 = blanc
(K) Câble ne faisant pas partie de notre fourniture, à approvisionner séparément.
www.asconumatics.eu
X024 - 17
Electronique G3
DeviceLogix
DeviceLogix est une technologie développée par Rockwell
Automation qui permet à un nœud DeviceNet™ d’être
programmé pour exécuter une séquence indépendamment
de l’API/PCI principal. Un nœud DeviceNet™ activé par
DeviceLogix peut être utilisé dans un réseau DeviceNet™
standard, assurant une fonction simple de contrôle. Il
peut en outre être utilisé dans une application autonome,
sans connexion réseau ou API/PCI, pour la commande de
distributeurs pneumatiques ou le contrôle d’E/S.
Numatics intègre cette technologie licenciée dans ses îlots
de distribution compatibles DeviceNet™, qui combinent
la fonctionnalité des systèmes modulaires de distribution
pneumatiques avec les E/S intégrées.
CODE
L‘outil de programmation d’un nœud activé par DeviceLogix est le DESIGNATION
REMPLACEMENT
programme RSNetWorx pour DeviceNet™ de Rockwell Automation. Module de communication
240-293
Ce logiciel de programmation se caractérise par un environnement DeviceLogix (nœud)
graphique facilement compréhensible dans lequel l‘utilisateur utilise
la fonction « drag & drop » pour placer les blocs fonctionnels logiques
(ET, OU, NET, NOU, minuterie, temporisateur, compteur, ...) sur une page et les relier entre eux pour obtenir la
séquence souhaitée. On peut également se servir de la programmation à logique Ladder pour développer la
séquence. La séquence programmée est téléchargée sur le nœud via la connexion standard de communication
DeviceNet. Plusieurs nœuds peuvent ainsi être programmés sur un même réseau.
Informations techniques
TENSION
Consommation du nœud à luminosité maxi.
24 VCC +/- 10%
COURANT
70 mA
Consommation du BUS
11-25 VCC
25 mA
Distributeurs et E/S discrètes
24 VCC +/- 10%
8 A maxi.
Connecteur puissance
Connecteur 7/8” type MINI à 4 broches (mâle)
Connecteur de communication
Connecteur 7/8” type MINI à 5 broches (mâle)
LED
Etat du module et état du réseau
DONNEES TECHNIQUES
Plage de température (ambiante)
-23° à +50° C
Humidité
Humidité relative de l’air de 95%, sans condensats
Résistance aux vibrations / chocs
CEI 60068-2-27, CEI 60068-2-6
Protection
IP65, IP67 (avec assemblage et raccordement appropriés)
CONFIGURATION DE MODULE
Module de communication
Affichage utilisé pour le réglage de l’adresse du nœud, de la vitesse de transmission Baud, des états des sorties Défaut / Inactivité, et de tous
les autres réglages du système.
Module de configuration manuelle (MCM)
Option. Module comprenant switchs DIP pour le réglage de l’adresse du nœud et de la vitesse de transmission.
Module ARM (Mémoire de sauvegarde)
Option. Module comprenant l’auto-restauration des réglages du système en cas de défaillance totale ou partielle du système, y inclus les
instructions de la logique intégrée DeviceLogix.
Nombre maxi de sorties de bobines
32
BUS
Vitesse de transmission (Baud)
125K Baud, 250K Baud, 500K Baud, avec détection Auto-Baud
Format de connexion
Mode interrogation, cyclique, changement d’état et capabilité de combinaison de messages.
Connecteur bus
Connecteur 7/8” type MINI à 5 broches (mâle)
Diagnostics
Surveillance de l’état de l’alimentation, de court-circuit, de charge ouverte, du fonctionnement du module et des réglages fail-safe du module.
Particularités
Supports fonction programmation par schéma bloc logique fonctionnel Ladder et programmation à logique Ladder
POIDS
Module de communication DeviceLogix
X024 - 18
252 g
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
DONNEES ELECTRIQUES
Electronique G3
Raccordement du DeviceLogix
La face avant du module interface prévu pour DeviceLogix est équipée d’une embase de connexion bus 7/8 - 16 UN à 5 broches
mâles.
2 types de raccordement du bus sont possibles :
• Té de connexion à enficher directement sur l’embase de l’îlot.
• Raccordement par connecteur droit, un câble de liaison (long. maxi 3m) et boîtier de dérivation.
Les 2 extrémités du tronc doivent être pourvues d’une résistance de terminaison (L1 ou L2).
■ Raccordement par té de connexion
■ Raccordement avec un boîtier de dérivation
G
K
F
H
K
K
K
4
4
4
4
4
L2
3m max.
BUS
L1
Alimentation
24V CC
E
K
J
G
Accessoires pour DeviceLogix
;
;;
Les extrémités du réseau doivent être pourvues de résistances de terminaison
accessoire
G
H
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
F
L1
L2
L
désignation
code
connecteur droit 7/8-16 UN à 5 broches femelles
88161930
connecteur droit 7/8-16 UN à 5 broches mâles
88161931
té de connexion 7/8-16 UN à 5 broches mâles / femelles / femelles
88161932
résistance de terminaison obturateur femelle 120 ohms
88161933
résistance de terminaison obturateur mâle 120 ohms
88161934
connecteur droit 7/8” à 4 broches femelles
230-1003
connecteur coudé 7/8” à 4 broches femelles
230-1001
J
connecteur coudé 7/8” à 4 broches femelles avec 9,15m
de câble
230-950
1 = noir
3 = brun
2= bleu
4 = blanc
(K) Câble ne faisant pas partie de notre fourniture, à approvisionner séparément.
www.asconumatics.eu
X024 - 19
Electronique G3 - Module dEntrées / Sorties
Modules d’Entrée/Sorties M12
Avec protection contre les courts-circuits
Modules E/S numériques M12 à 5 broches
DESIGNATION
CODE
PNP
NPN
8 Entrées
Type de signal
240-206
240-210
16 Entrées
240-205
240-209
8 Sorties PNP
240-208
-
16 Sorties PNP
240-207
-
8 Entrées et 8 Sorties
240-211
-
Entrées
Sorties
Entrées et Sorties
E/S analogiques (résolution à 16 bits)
Modules M12 à 5 broches
DESIGNATION
CODE
Type de signal
0-10 VCC
4-20 mA
4 Entrées
240-212
240-214
2 Entrées et 2 Sorties
240-213
240-215
E/S analogiques
Modules d’Entrée à bornier de raccordement
Avec protection contre les courts-circuits
Entrées numériques - Modules borniers de raccordement
CODE
Entrées
16 Entrées
PNP
NPN
240-203
240-204
Informations techniques
DONNEES TECHNIQUES
Module E/S M12
Plage de température (ambiante)
Humidité
Résistance aux vibrations / chocs
Modules Entrées à bornier
-23° à +50° C
Humidité relative de l’air de 95%, sans condensats
CEI 60068-2-27, CEI 60068-2-6
Diamètre de fils
12 à 24 AWG
Longueur du bornier
7 mm
Couple de serrage
0.5 Nm
Protection
IP65, IP67 (avec assemblage
et raccordement appropriés)
IP20
POIDS
Module E/S - analogique
244 g
Module E/S - numérique
274 g
X024 - 20
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
DESIGNATION
Type de signal
Electronique G3
Modules E/S / Connectique
accessoire
désignation
code
connecteur M12 5 broches mâles droit
88100330
connecteur M12 5 broches mâles coudé
88161927
connecteur Y 1xM12 mâle - 2xM12 femelles
sans câble
230-1117
connecteur Y 1xM12 mâle - 2xM8 femelles
sans câble
230-1118
connecteur M12 4 broches mâle avec câble 0,3m et 2 connecteurs M12 femelles
230-993
bouchon d’obturation mâle M12 pour connecteur M12 femelle
230-647
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
connecteur DUO M12 5 broches mâles pour 2 entrées
(2 câbles, Ø3-5 mm)
88100253
connecteur SPEEDCON M12 droit à
4 broches mâles, extrémité non-terminée, code
couleurs Euro
1,5 m
TA04E5MIE000071P
3m
TA0403MIE000071P
5m
TA0405MIE000071P
1,5 m
TB04E5MIE000071P
3m
TB0403MIE000071P
5m
TB0405MIE000071P
/ marron
connecteur SPEEDCON M12 coudé à
4 broches mâles, extrémité non-terminée, code
couleurs Euro
/ blanc
/ noir
/ bleu
E/S 0-7
140-1073
E/S 8-15
140-1074
Bornier de rechange
Dispositif de détrompage pour bornier
www.asconumatics.eu
140-1076
X024 - 21
Electronique G3
Architecture distribué de la plate-forme G3
Des solutions simples et économiques pour les entrées/sorties numériques et l’automatisation
de distributeurs avec le système électronique G3.
➆
➁
➃
➇
Îlot principal avec communications bus de terrain
➁
Bus secondaire
➆
➂
Module Bus secondaire
d’Entrée
Module Bus secondaire
de Sortie
Module distribué avec
Entrées/Sorties
Module distribué avec
distributeurs pneumatiques
➁
Alimentation
24 VCC
(en option)
➀ ➇
➆
Module distribué avec
Entrées/Sorties et
distributeurs
Module Bus
secondaire
de Sortie
➅
Bus secondaire
Alimentation
24 VCC
(optionnelle)
➀ ➇
Alimentation
24 VCC
(optionnelle)
• Un système unique de distribution qui permet une efficacité optimale grâce à
la possibilité d’utiliser les mêmes modules dans les applications centralisées et
distribuées.
• Les options de distribution proposées :
Entrées OU sorties
Entrées ET sorties
Distributeurs avec entrées ET sorties
Distributeurs avec entrées OU sorties
Distributeurs uniquement
• La longueur maxi. du bus secondaire est de 30 m. Le courant maxi. du câble du
bus secondaire ne devra pas dépasser 4 A ou subir des chutes de tension de
câble excessives par segment. Des raccordements d’alimentation auxiliaires sont
disponibles pour les courants supérieurs à 4 A.
X024 - 22
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
➆
Electronique G3
Rep.
Désignation
Accessoire
Code
Modules Bus secondaire
➀
Modules Bus
secondaire de
distribution
Fournit les raccordements du
Bus secondaire d’entrée et de la
puissance auxiliaire sur un îlot de
distribution.
➁
Module Bus
secondaire de
Sortie
Fournit les raccordements du
Bus secondaire de sortie et de la
puissance auxiliaire de sortie pour
les E/S
Module Bus
secondaire
d’Entrée
Fournit les raccordements du
Bus secondaire d’entrée et de la
puissance auxiliaire d’entrée pour
les E/S
➂
240-241
avec clips de montage sur rail DIN
240-244
sans clips
240-183
avec clips de montage sur rail DIN
240-246
sans clips
240-185
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Autres Modules
➃
Module ARM
(mémoire de
sauvegarde)
Protège les données de configuration
en cas de défaillance critique. Permet
la sauvegarde des données et leur
rechargement automatique sur un
module de remplacement.
240-182
➄
Module de
configuration
manuelle
(MCM)
Module en option pour la mise au
point manuelle des paramètres de
configuration
(p.ex. adresse du nœud)
240-186
➅
Module de
terminaison
Fournit la terminaison pour le Bus
secondaire. Doit être installé après
le dernier module E/S ou après le
module de communication s’il n’y a
pas de modules E/S.
avec clips de montage sur rail DIN
240-245
sans clips
240-184
➆
Cavalier
clipsable
➇
Module de
pilotage
distributeurs
Fournit le raccordement entre le
avec clips de monmodule de communication ou le
tage sur rail DIN
module Bus secondaire de distribution
et l’îlot de distribution
sans clips
Couvercle de
montage côté
droit
avec clips de monUtilisé lors de l’utilisation d’un module tage sur rail DIN
de communication sans installation
de distributeurs en local
sans clips
➈
Fournit les raccordement électriques
entre les modules
240-179
219-858
219-828
240-289
240-255
Accessoires
Etiquettes
Pour utilisation avec le logiciel
Murrplastik© Type 20
Obturateur
M12
Protège les connecteurs M12 de la
poussière
www.asconumatics.eu
122-1251
Mâle
Femelle
230-647
88157773
X024 - 23
Câbles et connecteurs pour modules Bus secondaire G3
Exemple de routage et câblage du Bus secondaire (réseaux DeviceNet™ /
CANopen®)
C
Alimentation
en tension
A
A
D
CABLE
DESIGNATION
EXEMPLE CODE CABLE
Câble d’alimentation en tension
MC0405MAC0000000
®
X024 - 24
Câble de communication DeviceNet™/CANopen
MC0505MGD0000000
Câble Bus secondaire
TA0501MGDTC0571P
Option alimentation du Bus secondaire en tension
TA0401MA0MC04000
Connecteur E/S confectionnable
TA04F2000000081E
Câble E/S avec câble surmoulé
TA0405MIE000071P
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
B
Câbles et connecteurs pour modules Bus secondaire G3
Rep.
Accessoire
Désignation
Code
Câbles M12 pour le Bus secondaire
A
Rallonge à connecteurs M12 SPEEDCON droit à 5 broches femelles et
mâles – blindé
1m
TA0501MGDTC0571P
5m
TA0505MGDTC0571P
10m
TA0510MGDTC0571P
Câbles et connecteurs 7/8” type MINI pour l’alimentation des Modules Bus secondaire de distribution
Câble à connecteur mini 7/8” droit à 4
broches femelles,
extrémité non-terminée,
code couleurs Euro
vue côté
mâle
Câble à connecteur mini 7/8” coudé à 4
broches femelles,
extrémité non-terminée,
code couleurs Euro
5m
MC0405MAC0000000
10m
MC0410MAC0000000
5m
MD0405MAC0000000
10m
MD0410MAC0000000
B
Connecteur mini 7/8” droit à 4 broches femelles à confectionner presse-étoupe –
taille unique
230-1003
Connecteur mini 7/8”coudé à 4 broches femelles à confectionner presse-étoupe PG
9
230-1001
Câbles M12 pour l’alimentation des modules Bus secondaire d ‘Entrée et de Sorties
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
C
Rallonge à connecteur M12 droit à 4 broches mâles et connecteur 7/8” type
MINI à 4 broches femelles
Rallonge à connecteur M12 droit à 4 broches mâles et connecteur M12 droit
à 4 broches femelles
D
Câble à connecteur M12 droit à 4 broches
femelles, extrémité non terminée, Code
Couleurs Euro
vue côté
mâle
Câble à connecteur M12 coudé à 4 broches
femelles, extrémité non terminée, Code
Couleurs Euro
www.asconumatics.eu
1m
TA0401MA0MC04000
5m
TA0405MA0MC04000
10m
TA0410MA0MC04000
1m
TC0401MAETA04000
5m
TC0405MAETA04000
10m
TC0410MAETA04000
5m
TC0405MAE0000000
10m
TC0410MAE0000000
5m
TD0405MAE0000000
10m
TD0410MAE0000000
X024 - 25
Electronique G3
Dimensions - Ilot de distribution à bus de terrain G3
Ilot de distribution série 2005 avec électronique G3 et Bus secondaire de sortie
CLEARANCE
Orifi
ces de fiHOLES
xation
FOR
pour
vis
M5
ou
10
M5 OR #10 SCREWS
M
3CLEARANCE
orifices deHOLE
fixation
FOR
M6 ORvis
1/4M6
INCH
pour
ou 1/4”
N
SCREWS (3 PLACES)
FOR USE
WITH avec
Pour
utilisation
OPTIONAL
adaptateur
pour rail
DIN RAIL HARDWARE
DIN (en option)
L
H
K
J
R
S
P
G
F
T
A
B
C
D
FF
E
GG
HH JJ
EE DD CC
U
V
W
AA
X
Y
Z
BB
A
B
C
D
E
F
G
H
J
K
L
M
N
P
R
S
7.0
57.5
67.5
71.3
118.8
6.3
33.8
38.0
52.8
105.5
119.1
7.3
83.8
5.6
81.4
131.4
T
U
V
W
X
Y
Z
AA
BB
CC
DD
EE
FF
GG
HH
JJ
32.3
24.8
67.5
36.9
27.0
19.0
43.0
221.4
329.4
54.0
56.3
61.0
12.5
24.8
76.0
83.5
X024 - 26
www.asconumatics.eu
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Dimensions (mm)
Electronique G3
Dimensions - Ensemble E/S à bus de terrain G3
Ensemble E/S avec électronique G3 et Bus secondaire d’entrée
FOR USE
WITH avec
Pour
utilisation
OPTIONAL
adaptateur
pour rail
DIN RAIL HARDWARE
DIN (en option)
E
F
4ADDITIONAL
orifices additionnels
de (4)
MOUNTING HOLES
USEpour
WITHvis
M5 M5
OR #10
fiFOR
xation
ou SCREWS
10
G
H
D
A
B
C
P
R
N
K
L
S
M
T
U
J
VIEW
SHOWN
WITH OPTIONAL
DIN
Vue
avec
adaptateur
pour rail
RAIL
35mm
DIN
etHARDWARE
rail DIN RAIL
25AND
mm
(en DIN
option)
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Dimensions (mm)
A
B
C
D
46.4
67.54
57.54
6.94
E
F
105.54 38.04
G
H
J
K
L
M
N
P
R
S
T
U
33.8
6.3
185.3
13.5
67.3
36.8
54.0
12.5
62.5
5.1
59.0
118.0
www.asconumatics.eu
X024 - 27
Sommaire
Electronique G3
Interface électronique à bus de terrain et E/S série G3
Section 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . comment commander ?
Comment commander le kit d’assemblage G3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Comment commander la série 2002 - Distributeurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Comment commander la série 2005 - 2012 - 2035 - ISO 15407-2 18 & 26mm - Distributeurs et régulateurs . . . . . . . . . . . . . 31
Comment commander la série ISO 5599/2 taille 1 2 3- Distributeurs et régulateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Comment commander l’électronique G3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Exemple de commande d’un îlot de distributions G3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
X024 - 28
www.asconumatics.eu
Electronique G3
1. Comment commander - Kit d’assemblage G3
A K 3 E D 0 0 0 0 3 L STD
Options
STD = Standard
DRM = Montage sur rail DIN - non disponsible pour
2035, ISO 1, ISO 2, ISO 3
MUF = Plaque d’extrémité avec silencieux - non
disponible pour 2035, ISO 1, ISO 2, ISO 3
DWM = Rail DIN avec MUF, non disponsible pour 2035,
ISO 1, ISO 2, ISO 3
Système électronique,
type et emplacement
3 = Electronique G3
Série*
0 = N/A
6 = Série 2002 - 02/R2
E = Série 2005
G = Série 2012
B = Série 2035
W
= ISO 15407-2 18 mm
Série*
X = ISO 15407-2 26 mm
Q = ISO1
R = ISO2
S = ISO3
A
B
C
D
E
F
G
H
Nombre de stations de distributeurs
= 1
I = 9
Q = 17 Y = 25
= 2
J = 10 R = 18 Z = 26
= 3
K = 11 S = 19 2 = 27
= 4
L = 12 T = 20 3 = 28
= 5
M = 13 U = 21 4 = 29
= 6
N = 14 V = 22 5 = 30
= 7
O = 15 W = 23 6 = 31
= 8
P = 16 X = 24 7 = 32
L
G
Type de raccordement
= Raccords instantanés
= Taraudage en G - ISO 228/1
Orifices G - ISO228/1 - si applicable
2
3
4
H
J
X
=
=
=
=
=
=
Raccordements plaque d’éxtrémité
1/4
3/8
1/2
8 mm (5/16)
10 mm
Deux groupes de distributeurs ou plus, résultant
en de différentes tailles de raccordement
standard des plaques d’extrémité
* Pour îlot de distribution avec de multiple séries de distributeurs - nous consulter.
1
1
2
3
15 16
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
16
www.asconumatics.eu
X024 - 29
Série 2002 R2 & 02
2. Comment commander - Distributeurs série 2002
R2 1 BB A Z4 M K 000 61
02
=
R2
=
D
F
=
=
Série
Ensemble tiroir Inox sans joint, bloc
de distributeurs en version plug-in
Distributeur tiroir à joints, bloc de
distr. en version plug-in
Orifice de raccordement
4 mm (uniquement orifice type “K”)
6 mm (uniquement orifice type “K”)
BW
=
BB
=
Type de distributeur
Monostable, électropiloté et rappel ressort,
cde manuelle non-verrouillable
Bistable, cde manuelle non-verrouillable
00
=
Bloc sans distributeur (plaque de fermeture)
4
=
Fonction
Distributeur 5/2
5
=
6
A
=
=
C
=
D
=
P
=
=
=
11B
14A
000
=
=
=
Tension
24 VCC
A utiliser avec la plaque de
fermeture
Options
Cde manuelle verrouillable
Alimentation externe de pilote
Sans option
K
P
=
=
Orifices de raccordement
Raccords instantanés
Sans embase
M
0
=
=
Connectiques électriques
Plug-in CC avec LED
Plaque de fermeture
00
=
Version embase juxtaposable
Distributeur sans embase
Z3
=
Z4
=
Bloc de distributeurs avec orifices de raccordement latéraux, version Z-Board monostable
Bloc de distributeurs avec orifices de raccordement latéraux, version Z-Board bistable
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Distributeur 5/3, centre ouvert, double
pression
Distributeur 5/3, centre fermé
Distributeur double 3/2 “14” NO, “12” NO
(série R2 uniquement)
Distributeur double 3/2 “14” NF, “ 12” NO
(série R2 uniquement)
Distributeur double 3/2 “14” NF, “12” NF
(série R2 uniquement)
Plaque de fermeture
61
00
X024 - 30
www.asconumatics.eu
Séries 2005 - 2012 - 2035 - ISO 15407-2 18 & 26mm
2.a Comment commander - Référence des distributeurs
05 F BB 4 Z6 M L 000 61
Série
Tension
05 =
Série 2005
12 =
Série 2012
00 =
Plaque de fermeture
35 =
Série 2035
61 =
24 VCC
I5* =
Série 2005 ISO 15407-2 18mm
I6* =
Série 2012 ISO 15407-2 26mm
R5*(1)=
Série 2005 ISO 15407-2 18mm
000 =
Sans option
R6*(1)=
Série 2012 ISO 15407-2 26mm
* Voir le tableau des symboles ci-dessous pour vérifier
Options
la compatibilité avec les fonctions du distributeur
(1) tiroir à joints
Orifice de raccordement
2005
2012
1=
Taraudage en G 1/8 ou
distributeur sans embase
2=
Taraudage en G 1/4 ou
distributeur sans embase
X
3=
Taraudage en G 3/8 ou
distributeur sans embase
X
4=
Taraudage en G 1/2 ou
distributeur sans embase
2035
11B =
Cde manuelle verrouillable
11M =
Sans commande manuelle
14X =
Aliment. pilotage externe (uniquement série 2012 avec embase
options 3A + 3C)
56Y =
Connecteur électrique 12 mm
(uniquement série 2012 dans canal
par câble)
X
Autres options sur demande.
X
X
F=
Raccord instantané 6 mm
X
H=
Raccord instantané 8 mm
X
K=
Raccord instantané 10 mm
Orifice de raccordement
O=
Sans embase
X
G=
Taraudage en Gaz
X
L=
Raccords instantanés (sauf série 2035)
M=
Raccords inst., courant continu avec Led
O=
Plaque de fermeture
00 =
Distributeur sans embase
Type de distributeur
BA =
BN =
ISO 15407-2 : Monostable, électropiloté et rappel
différentiel, cde man. non-verrouillable
BB =
Bistable, commande
manuelle non-verrouillable
00 =
Bloc sans distributeur
(plaque de fermeture)
Version embase juxtaposable
Fonction
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Raccordement électrique
Monostable, électropiloté et rappel ressort,
cde man. non-verrouillable
2005
2012
2035
01 =
Avec plaque de régulation de débit
4=
Distributeur 5/2
X
X
X
Z1 =
5=
Distributeur 5/3, centre ouvert, double
pression
X
X
X
Embase juxtaposable avec raccords
latéraux et en dessous, « Z-Board™ »
monostable
6=
Distributeur 5/3, centre fermé
X
X
X
Z2 =
7=
Distributeur 5/3,
1 connecté avec 2 et 4, 3 et 5 fermé
X
X
Embase juxtaposable avec raccords
latéraux et en dessous, « Z-Board™ »
bistable
D=
Distributeur double 3/2 “14“ NF, “12“ NF
X
X
Z5 =
Z1 avec plaque de limiteur de débit
Z6 =
Z2 avec plaque de limiteur de débit
X
R1 =
Z1 avec câble plat avec connecteur
X
R2 =
Z2 avec câble plat avec connecteur
R5 =
Z5 avec câble plat avec connecteur
R6 =
Z6 avec câble plat avec connecteur
N2 =
Double « Z-Board™ » avec séparateur de
24Vcc (2005-2012)
E=
P=
Distributeur double 3/2 “14“ NF, “12“ NF,
application vide
Pour plaque de fermeture
X
X
Pour chaque îlot de distributeurs comprenant plus de 16
bobines, il faut utiliser une embase juxtaposable avec câble
plat (7ème et 8ème digits de la référence du régulateur).
Voir également les explications sur la page X021-25-60.
Symboles
4
14
2 12
I5/I6...
05/12/35...
Distributeur 5/2,
rappel ressort
14
BA4
14
BN4
Distributeur 5/2, monostable,
rappel différentiel
4
5 1 3
4
14
2
4
2
12
4
2
2
I5/I6...
05/12/35...
BB4
2
Distributeur 5/2,
indexé
14
5 1 3
14
R5/R6...
05/12/35...
BB6
Distributeur 5/3,
centre fermé
12
I5/I6...
05/12...
BB7
Distributeur 5/3,
1 connecté avec 2 et 4,
3 et 5 fermé
R5/R6...
05/12...
BBD
Distributeur double 3/2
„14“ NF, „12“ NF
05...
BBE
Distributeur double 3/2
application vide
„14“ NF, „12“ NF
5 1 3
5 1 3
4
12
5 1 3
12
R5/R6...
14
2
4
3
5
12
5
12
1
12
I5/I6...
05/12/35...
2
BB5
Distributeur 5/3,
centre ouvert, double pression
14
4
3
5 1 3
1
www.asconumatics.eu
X024 - 31
Séries 2005 - 2012 - 2035 - ISO 15407-2 18 & 26mm
2.b Comment commander - Référence des régulateurs de pression sandwich
05 F ES 1 Z1 J L 000 00
Options
Série
05 =
Série 2005
000 =
12 =
Série 2012
12H =
Sans manomètre
35 =
Série 2035
16N =
Plaque de fermeture côté 14
I5 =
Série 2005 ISO 15407-2 18mm
16P =
Plaque de fermeture côté 12
I6 =
Série 2012 ISO 15407-2 26mm
16W =
Coude à 90° orientable pour
manomètre* (série 2005)
61Y =
Manomètre prolongé* (série 2005)
63D =
16W + 61Y* (série 2005)
F=
Orifice de raccordement
Taraudage en G 1/8 ou
distributeur sans embase
Taraudage en G 1/4 ou
distributeur sans embase
Taraudage en G 3/8 ou
distributeur sans embase
Taraudage en G 1/2 ou
distributeur sans embase
Raccord instantané 6 mm
H=
Raccord instantané 8 mm
K=
Raccord instantané 10 mm
1=
2=
3=
4=
2005
2012
2035
X
* voir note ci-dessous
Autres options sur demande.
X
X
X
Orifice de raccordement
X
X
X
ES =
Simple pression, réglable sur racc. 1
Double pression, réglable sur raccords 3 et 5
EC =
Double pression, réglable avec clapet anti-retour sans
purge d‘air secondaire (série 2012 et 2035)
EQ =
Double pression, réglable avec clapets anti-retour
(série 2012 et 2035)
EE =
Double pression, régl. sur racc. 4 et 2
ET =
2 pressions (selecteur de pression)
0,2 à 2 bar
4=
0,5 à 4 bar
Q=
Taraudage en Gaz
K=
Raccords instantanés
J=
Système plug-in
Raccordement électrique
Version embase juxtaposable
00 =
01 =
Z0 =
Z1 =
Plage de pression
3=
Sans embase juxtaposable
X
ED =
0,7 à 9 bar
O=
X
Type de régulateur
1=
Standard
Pour chaque îlot de distributeurs comprenant plus de 16
bobines, il faut utiliser une embase juxtaposable avec câble
plat (7ème et 8ème digits de la référence du régulateur).
Voir également les explications sur la page X021-25-60.
Sans embase juxtaposable
Avec plaque de limiteur de débit
Embase juxtaposable avec raccords
latéraux et en dessous, « Z-Board »,
utiliser avec régulateur type EE
Embase juxtaposable avec raccords latéraux et en dessous, « Z-Board » monostable
2005 2012-35
X
X
X
X
X
X
X
Z2 =
Embase juxtaposable avec raccords latéraux et en dessous, « Z-Board » bistable
X
X
Z5 =
Z6 =
R1 =
R2 =
R5 =
R6 =
Z1 avec plaque de limiteur de débit
Z2 avec plaque de limiteur de débit
Z1 avec câble plat avec connecteur
Z2 avec câble plat avec connecteur
Z5 avec câble plat avec connecteur
Z6 avec câble plat avec connecteur
X
X
X
X
X
X
X
X
X
X
X
X
14
5
1
3
12
14
5
1
3
12
14
14
4
4
4
2
2
2 12
12
ES
ED
EC
(2012-2035)
Réglage unilatéral sur l‘orifice
d‘alimentation 1
14
5
1
3
12
Réglage bilatéral sur l‘orifice
d‘alimentation 1 (sorties 2 et
4 régulées)
Réglage bilateral sur l‘orifice
d‘alimentation 1 (sorties 2 et 4
régulées) équipé d‘anti-retour
en aval de chaque régulateur)
14
5
1
3
12
14
5
1
3
12
14
14
5
1
3
4
4
2
2 12
4
2
4
2
EE
ET
12
EQ
(2012-2035)
Réglage bilateral sur l‘orifice
1 équipé d‘anti-retour en aval
de chaque régulateur avec un
circuit commun d‘équilibrage.
X024 - 32
Pas de distributeur
mais deux sorties
permanentes régulées
2 pressions régulées
au choix sur la même sortie
(idéal pour les sélecteurs de
pression)
www.asconumatics.eu
Note (série 2005) :
Pour éviter tout problème, il faut assembler régulateurs et manomètres en les étageant par rapport aux
stations (voir photo)
• Stations avec un numéro impair utilisent soit des
manomètres standard (sans option) ou des manomètres à coude de jonction à 90° (option “16W“).
• Stations avec un numéro pair utilisent soit des manomètres prolongés (option “61Y“) ou manomètres
prolongés à coude de jonction à 90° (option “63D“)
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Symboles
14
5
1
3
12
ISO 5599/2 taille 1 2 3
2.a Comment commander - Référence des distributeurs
I24 BA 4 15 M Q 000 61
Série et Orifice
I12* =
ISO 5599/2 Taille 1 = 1/4
I13 =
I23* =
I24 =
ISO 5599/2 Taille 2 = 1/2
I34* =
ISO 5599/2 Taille 3 = 1/2
I35 =
ISO 5599/2 Taille 3 = 3/4
Tension
00 =
Plaque de fermeture
ISO 5599/2 Taille 1 = 3/8
61 =
24 VDC*
ISO 5599/2 Taille 2 = 3/8
* non disponible pour le distributeur ISO 3
à attaque directe
* Utiliser seulement pour le distributeur
Options
Première lettre = côté "14"
Deuxième lettre = côté "12"
000 =
Standard
11B =
commande manuelle affleurante
BA =
Distributeur 5/2 mono-stable électropiloté et rappel ressort
11Z =
Commande manuelle verrouillable
étendue
BB =
Distributeur 5/2 bi-stable électro-piloté
14B =
BW =
Distributeur 5/2 mono-stable
commande par électro-pilote et rappel
pneumatique (seulement ISO 2 et
ISO 3)
Pilotage interne sur l'orifice 1
si il n'est pas standard
14C* =
alimentation interne du pilote sur l'orifice 3
14D* =
alimentation interne du pilote sur l'orifice 5
Connecteur 5 pins (conduit électrique de
l'embase simple)
Pilotage externe du pilote à travers
l'embase ou les plaques d'extrémité
SA =
Distributeur 5/2 mono-stable à attaque
directe
15G =
SS =
Distributeur 5/2 bi-stable à attaque
directe
14X* =
00 =
Distributeur sans embase
* utiliser ces options lors du montage du régulateur RC, RQ
ou RD.
Fonction
4=
Distributeur 5/2
5=
Distributeur 5/3, centre ouvert
6=
Distributeur 5/2, centre fermé
7=
Distributeur 5/3, centre pression
P=
Plaque de fermeture
Type de raccordement
G=
Taraudage G
(Distributeur à attaque directe)
Q=
Taraudage G
(Distributeur électro-piloté)
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Montage
00 =
Distributeur seulement
01 =
00 avec limiteur de débit
15* =
Embase juxtaposable avec orifices
latéraux et inférieurs
25 =
15 avec limiteur de débit
3A** =
Embase juxtaposable avec orifices
latéraux et échappements individuels
3B =
Embase juxtaposable avec orifices
latéraux et inférieurs, échappements
individuels
M=
Bouchon VDC avec témoin LED
3C =
3A avec limiteur de débit
O=
Plaque de fermeture
3D =
3B avec limiteur de débit
MN =
Embase intermédiaire juxtaposable pour une alimentation et
des échappements supplémentaires
sans "Z-Board"™
MS =
Embase intermédiaire juxtaposable pour une alimentation et
des échappements supplémentaires
avec "Z-Board"™
Z1 =
Embase avec les orifices latéraux et
inférieurs, simple "Z-Board"™
Z2* =
Embase avec les orifices latéraux et
inférieurs, double "Z-Board"™
Z5 =
Z1 avec limiteur de débit
Z6 =
Z2 avec limiteur de débit
Type de connection
Note:
En standard sur les distributeurs ISO 5599/2, l'alimentation interne se fait
sur l'orifice 1.
*aussi utilisé avec la fonction P = plaque de fermeture
** pas livrable pour ISO 5599/2 dimensions 1
www.asconumatics.eu
X024 - 33
ISO 5599/2 taille 1 2 3
2.b Comment commander - Référence des régulateurs de pression sandwich
Régulateurs sandwich pour les séries ISO 1 / ISO 2 / ISO 3 • Informations générales
Composition des
références: (exemple)
I24 RS 1 15 J P 000 00
Série et Orifice
Options
I12* =
ISO 5599/2 Taille 1 = 1/4
000 =
Standard
I13 =
ISO 5599/2 Taille 1 = 3/8
12H =
Sans manomètre
I23* =
ISO 5599/2 Taille 2 = 3/8
16N =
Plaque d'adaptation côté 14 régulation 3
I24 =
ISO 5599/2 Taille 2 = 1/2
16P =
Plaque d'adaptation côté 12 régulation 5
I34* =
ISO 5599/2 Taille 3 = 1/2
I35 =
ISO 5599/2 Taille 3 = 3/4
d'autres options sur demande
* Utiliser seulement pour le régulateur
Type de raccordement
Type de régulateur
RS =
Régulation simple sur 1
RD* =
Régulation double sur 3 et 5
RC* =
Régulation double avec clapet
d'équilibrage sans soupape de décharge
(seulement ISO 2 et ISO 3)
RQ* =
Régulateur double avec clapet
d'équilibrage et soupape de décharge
RE =
Régulateur double pour sortie externe
sans distributeur
Q=
Taraudage G (ISO 1, ISO2 et Séries ISO 3)
Type de connection
J=
Connection de type Bouchon
0=
Pas de connection électrique
Montage
00 =
Régulateur seul
* Lors de l'utilisation d'un régulateur RC, RD ou RQ avec
un distributeur électro-piloté, il faut faire une alimentation
externe du pilote. On ne rencontre pas ce problème avec
l'attaque directe.
01 =
00 avec limiteur de débit
15 =
Embase juxtaposable avec orifices latéraux et inférieurs
3A* =
Embase individuelle avec orifices latéraux et échappement individuel
Pression de pilotage
3B =
Embase individ. avec orific. latéraux et infér., échappement individuel
1=
0,7 à 9 bar
Z1 =
Embase juxtap. avec orific. latéraux et inférieurs, simple "Z-Board"™
3=
0,2 à 2 bar
Z2 =
Embase juxtap. avec orific. latéraux et inférieurs, double "Z-Board"™
4=
0,3 à 4 bar
Z5 =
Z1 avec sandwich limiteur de débit
1,4 à 17 bar
Z6 =
Z2 avec sandwich limiteur de débit
6=
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
* pas livrable pour ISO 5599/2 dimensions 1
X024 - 34
www.asconumatics.eu
Electronique G3
3. Comment commander - Electronique G3
G3 EP1 00 R 0 STD
Protocoles de l’électronique
CO1 = CANopen®
DL
= DeviceLogix
DN1 = DeviceNet™
EM1 = EtherNet ModBus®/TCP
EP1 = EtherNet/IP™
PT1 = PROFIBUS DP
PN1 = PROFINET
DS2 = Ensemble Bus secondaire de distributeurs
DS3 = Ensemble Bus secondaire d’E/S
STD
DRM
E15
E23
E40
G31
=
=
=
=
=
=
G32
=
G36
=
Options
Standard
Montage sur rail DIN
Module de Configuration Manuelle (MCM)
Ensemble bus de terrain sans distributeurs
Module ARM (Mémoire de sauvegarde)
Montage sur rail DRM-DIN
E15-Module de configuration manuelle (MCM)
Montage sur rail DRM-DIN
E40-Module ARM (Mémoire de sauvegarde)
E23-Ensemble bus de terrain sans distributeurs
Montage sur rail DRM-DIN
Nombre de modules E/S
00
= 0
01
= 1
02
= 2
03
= 3
04
= 4
05
= 5
06
= 6
07
= 7
08
= 8
09
= 9
10
= 10
11
= 11
12
= 12
13
= 13
14
= 14
15
= 15
16
= 16
=
=
Montage côté gauche
Avec Bus secondaire de sortie
Avec résistance de terminaison
0
=
Modifications
Première version
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
D
H
www.asconumatics.eu
X024 - 35
Electronique G3
Commande d’îlots de distribution avec électronique G3 et E/S numériques
Pour distributeurs séries 2002, 2005, 2012, 2035, ISO15407-2 et ISO 5599/2 (série 2005 présentée)
16
1
1
Les composants grisés sont inclus dans le kit d’assemblage AK (voir page
20). Le module de communication et le nombre d’E/S sont inclus dans
l’interface électronique G3 (voir page 20).
Chaque station est énumérée dans l’ordre consécutif de gauche à droite
en prenant les orifices de raccordement latéraux en face.
Chaque module E/S est énuméré dans l’ordre consécutif de droite à
gauche en partant du module de communication.
NOTE :
1. Total de 32 bobines disponibles sur un îlot. Ou bien 32 monostables
ou 16 bistables ou toute combinaison de monostables et bistables ne
dépassant pas 32 bobines en sortie.
2. Pour la commande d’un îlot avec plus de 16 bobines, l’ensemble doit
être configuré de manière à ce qu’un nombre égal de bobines soit utilisé
avant la station à câble plat. Les bobines en 16ème et 17ème emplacement
ne peuvent pas être sur le même distributeur.
2
3
15 16
Exemple de commande série 2005 présentée
Kit d’assemblage
AK3EP00003LMUF
Station 1
052BB4Z2ML00061
Station 2
052BB4Z2ML00061
Station 3
052BB4Z2ML00061
Station 4
052BB4Z2ML00061
Station 5
052BB4Z2ML00061
Station 6
052BB4Z2ML00061
Station 7
052BB4Z2ML00061
Station 8
052BB4Z2ML00061
Station 9
052BB4R2ML00061
Station 10 052BB4Z2ML00061
Station 11 052BB4Z2ML00061
Station 12 052BB4Z2ML00061
Station 13 052BB4Z2ML00061
Station 14 052BB4Z2ML00061
Station 15 052BB4Z2ML00061
Station 16 052BB4Z2ML00061
Electronique G3DN116R0E40
Station 1
240-205
Station 2
240-205
Station 15
Station 16
240-205
240-205
Exemple de commande ensemble E/S avec
modules Bus secondaire d’entrée
et
Bus secondaire de sortie
16
1
1. Se référer au tableau de sélection page 20 pour spécifier
l’électronique de commande et la configuration des E/S.
2. Chaque module d’E/S discrètes est énuméré dans l’ordre consécutif
de droite à gauche.
3. Chaque nœud de communication supporte un maximum de
16 modules d’E/S. E/S analogiques et E/S numériques (NPN et PNP).
X024 - 36
www.asconumatics.eu
Electronique G3DS316D0STD
Station 1
240-205
Station 2
240-205
Station 15
Station 16
240-205
240-205
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Commande d’ensembles électroniques G3 avec uniquement des E/S
00497FR-2009/R01
Spécifications et dimensions peuvent être modifiées sans préavis. Tous droits réservés.
Notes
www.asconumatics.eu
X024 - 37
