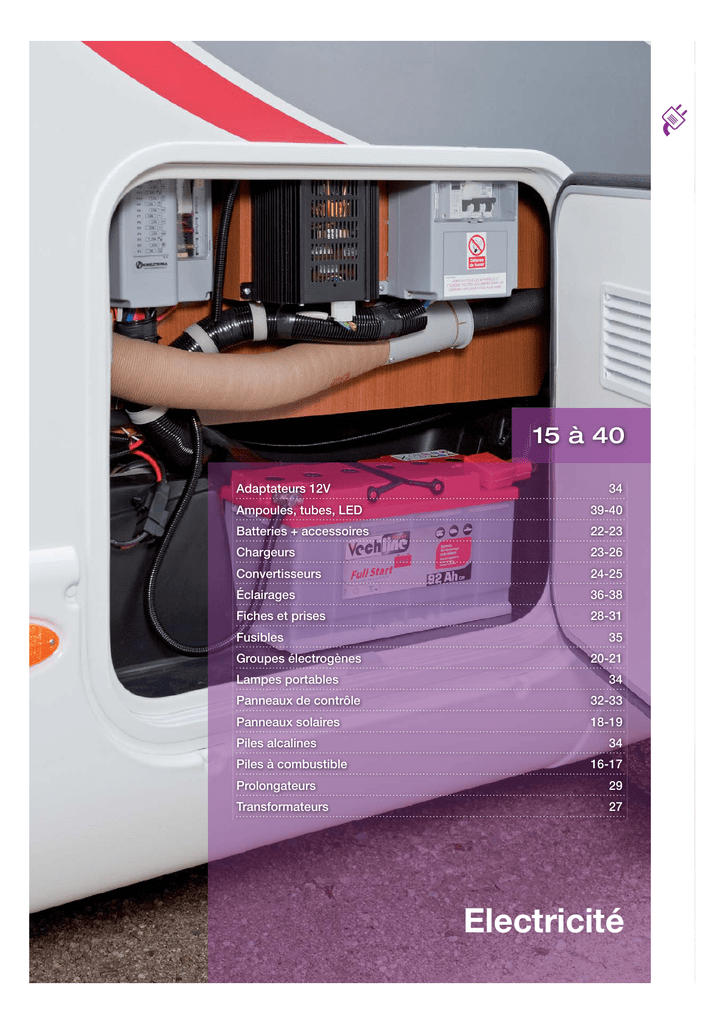

Electricité - plein

15 à 40
Adaptateurs 12V 34
Ampoules, tubes, LED 39-40
Batteries + accessoires 22-23
Chargeurs 23-26
Convertisseurs 24-25
Éclairages 36-38
Fiches et prises 28-31
Fusibles 35
Groupes électrogènes 20-21
Lampes portables 34
Panneaux de contrôle 32-33
Panneaux solaires 18-19
Piles alcalines 34
Piles à combustible 16-17
Prolongateurs 29
Transformateurs 27
Electricité

Avec EFOY COMFORT, la batterie de bord de votre véhicule de loisirs se charge de manière entièrement automatique. Vous disposez ainsi de suffisamment de puissance à
tout moment, toute l’année et dans le respect de l’environnement.
Une cartouche de combustible M10 vous garantit une autonomie énergétique pouvant aller jusqu’à quatre semaines.
Plus performante que l’énergie solaire
En moyenne sur une année, EFOY COMFORT fournit 3 à 10 fois plus de courant qu’une installation solaire de même puissance. Utilisation pratique
Très convivial, le panneau de commande de haute qualité vous donnera toutes les informations importantes, notamment le niveau de remplissage de la cartouche de
combustible.
Une autonomie énergétique par n’importe quel temps, à toute époque de l’année, même en cas de températures négatives ! Installée de façon optimale, votre EFOY
COMFORT sera inaudible. Résultat : des moments de calme à savourer simplement ! EFOY COMFORT fonctionne de manière entièrement automatique. Fini le nettoyage ou
l’entretien. Difficile de faire plus pratique ! Avec seulement 8 kg, EFOY COMFORT est si compacte qu’elle trouvera toujours sa place.
EFOY COMFORT fonctionne de manière économique et exempte d’émissions polluantes. Une pile très écologique !
Le fonctionnement
EFOY COMFORT charge votre batterie de bord de manière entièrement automatique. Le régulateur de charge intégré surveille en permanence le niveau de charge de la
batterie de 12 V. Au besoin, EFOY COMFORT se lance automatiquement et s’arrête dès que la batterie est à nouveau chargée. Vous pouvez également utiliser des appareils
de 230 V via un convertisseur.
Utilisation pratique
Très convivial, le panneau de commande de haute qualité est monté à l’intérieur du véhicule. Vous y trouverez toutes les informations importantes clairement organisées,
notamment le niveau de remplissage de la cartouche de combustible.
16
Electricité
Piles à combustible
COMFORT 80 COMFORT 140 COMFORT 210
444300122 444300123 444300124
Puissance maximale 40 W 72 W 105 W
Capacité de charge/jour 80 Ah 140 Ah 210 Ah
Tension nominale 12 V 12 V 12 V
Courant de charge 3,3 A 6,0 A 8,8 A
Consommation nominale 0,9 l/kWh 0,9 l/kWh 0,9 l/kWh
Poids 7,0 kg 7,5 kg 8,2 kg
Batteries connectables 12 V Accumulateur au plomb
(plomb-acide, plomb-gel ou AGM)
Dimensions 44,3 x 20,2 x 28,8 cm
Température de fonctionnement de -20 à +40°C
Consommables
LA CARTOUCHE DE
COMBUSTIBLE - PLUSIEURS
SEMAINES D’AUTONOMIE
ÉNERGÉTIQUE.
Les cartouches de combustibles Efoy sont un système de réservoir ayant subi
des contrôles de sécurité et ayant été développées spécialement pour les piles à
combustible Efoy.
Elles peuvent être changées en quelques secondes, en toute simplicité et sans se salir.
Une cartouche M vous garantit une autonomie énergétique pouvant aller jusqu’à
quatre semaines.
Cartouche de méthanol
4331330 – 5 litres
4331335 – 10 litres
Fluide de graissage
4300350
A utiliser lorsque l’afficheur indique que le niveau de fluide est insuffisant.
En général lors d’un stockage prolongé ou d’une température ambiante trop
élevée.
Convient également pour les piles SFC A50

17
Electricité
Piles à combustible
Support de cartouche
444300128
Pour M5 et M1
Sangle pour support de cartouche
444300129
Pour M5 et M10
1 Conduite sortie d’air
444331322
Longueur 51 à 125 cm, diamètre
10 cm.
2
Grille extérieure pour sortie d’air
444331323
3 Coude
444300138 -
Livré avec vis.
4 Etrier de fixation
444300137
Livré avec vis
Kit évacuation
444300139
Comprenant :
• 1 Conduite sortie d’air.
• 1 Grille extérieure.
• 1 Coude.
• 1 Etrier de fixation.
2 3 4
1
1
1 Faisceau de sortie pile
4300300
2 Faisceau de mesure
4300310
Longueur 50 cm.
Avec fusible 2A.
3 Faisceau alimentation
444300130
Longueur 50 cm.
Avec fusible 15A.
Kit faisceaux
4300320
Comprenant :
1 1 faisceau de sortie de pile 4300300
2 1 faisceau de mesure 4300310
3 1 faisceau d’alimentation 444300130
2 3
Rallonge alimentation
4300340
Longueur 8 m, section 2,5 mm2.
Rallonge de mesure 8 m
4300330
Télécommande
444300132
Livrée complete avec 10 m de câble data DL2.
Cache-vis pour télécommande
444300133 - blanc
444300134 - noir
Boîtier de montage pour télécommande
444300135
Livré avec vis.
Socle de fixation pour télécommande
444300136
Livré avec vis.
Câble de données DL2 pour télécommande
444300127

18
Electricité
Panneaux solaires
UN RENDEMENT
EXCEPTIONNEL POUR
UN ENCOMBREMENT
RÉDUIT !
Kits solaires monocristallins "Black Cristal"
Performances
Le module est équipé de cellules monocristallines back contact qui délivrent en moyenne
20% d’énergie de plus qu’un panneau monocristallin classique.
Les supports profilés et ventilés optimisent le flux d’air et suppriment les sifflements.
Pratique
Kit livré complet, prêt à monter.
Supports intégrés au panneau pour un montage direct rapide et sans soucis.
Régulateur très simple au montage et à l’utilisation.
Composition d’un kit
• 1 module solaire monocristallin back contact incluant les supports de fixation.
• 1 limiteur de charge.
• 1 cartouche de colle 310 ml.
• 2 tampons de nettoyant.
• 2 m50 de câble résistant aux UV et intempéries.
• 1 passe-toit en ASA.
Caractéristiques électriques
444480001 444480002 444480003 444480005 444480004 444480006
Puissance maxi 80 W 100 W 120 W 140 W 170 W 210 W
Te ns io n à pu is sa nc e ma xi ( Vm p) 16,8 V 17,1 V 16,6 V 19,7 16,8 V 18,4 V
Intensité à puissance maxi (Imp) 4,77 A 5,85 A 7,23 A 7,14 10,12 A 11,5 A
Rendement cellule 17,50% 21,80% 17,50% 21,17% 21,17% 21,80%
Tolérance +/-5% +/-5% +/-5% +/-5% +/-5% +/-5%
Caractéristiques mécaniques
Poids (kg) 8,35 7,7 11,11 12,7 15,3 19,5
Dimensions (mm) 1146x555x57 1133x527x57 1525x545x57 1178x796x58 1398x796x58 1526x796x57
Caractéristiques électriques
444400101 444400102 444400106 444400107 444400108
Puissance maxi 75 W 100 W 120 W 140 W 160 W
Te ns io n à pu is sa nc e ma xi ( Vm p)
18 V 18 V 18 V 18 V 18 V
Intensité à puissance maxi (Imp)
4,31 A 5,56 A 6,67 A 7,78 A 8,89 A
Courant de court-circuit (Isc) 4,74 A 5,94 A 7,13 A 8,32 A 9,51 A
Tension circuit ouvert (Voc) 21,06 V 21,06 V 21,06 V 21,06 V 21,06 V
Tolérance +/-5% +/-5% +/-5% +/-5% +/-5%
Caractéristiques mécaniques
Poids (kg) 8,50 10,20 12,50 14,90 16
Dimensions (mm) 990x545x57 1195x545x57 1450x545x57 1460x660x57 1350x800x57
Kits solaires monocristallins standards
Composition d’un kit :
• 1 module solaire monocristallin back contact incluant les supports de fixation,
• 1 limiteur de charge,
• 1 cartouche de colle 310 ml,
• 2 tampons de nettoyant,
• 2.5 ml de câble résistant aux UV et intempéries,
• 1 passe-toit en ASA

19
Electricité
Panneaux solaires
Passe-toit
Supports et fixations
1 Passe-toit
444400027
avec rainure sur la face intérieure pour optimiser le
collage, et presse-étoupe étanche.
En matière plastique ASA pour une meilleure
résistance aux UV.
Dimension 145 x 138 x 45 mm.
2 Passe-toit multiple
4460210
avec 4 entrées permettant le passage de plusieurs
câbles.
3 Passe-toit simple avec colliers
4460220
4 Kit passe-toit simple
avec manchon coudé et gaine.
Câble de 6 mm².
Un embout fileté en extrémité permet le raccordement
sur le panneau solaire
4421540 - Gaine de 1 m
4421550 - Gaine de 2 m
1 2 34
Support pour fixer facilement le panneau solaire
Sur le toit du véhicule.
Fourni par paire.
4421560 - L330 pour panneau de largeur 330 mm à 350 mm
4421570 - L440 pour panneau de largeur 440 mm à 470 mm
4421580 - L530 pour panneau de largeur 530 mm à 570 mm
1 Support de jonction
4421330
Jeu de 2 éléments complétant les supports d’angle dans le cas de montage de
2 panneaux solaires côte à côte.
2 Support d’angle
4421320
Jeu de 4 coins de fixation permettant le montage de tout panneau solaire avec
cadre alu.
Câble UV
4631620
2 x 2,5 mm² - Noir, 100 m
1
2
Répartiteur de charge
4460245
Se branche entre la batterie principale et la batterie
auxiliaire, sur le +. Il permet d’envoyer la charge sur
la batterie principale, quand la charge de la batterie
secondaire atteint 13V.
Limiteur de charge PRS240
4460240
Permet de réguler le fonctionnement de panneaux
solaires. Puissance maxi de 2 x 120W.
Protection contre les surcharges et les inversions de
polarités.
Indicateur de fonctionnement par LED.
Contrôleur de charge
Permet de contrôler la tension et l’intensité en sortie
du limiteur de charge PRS 240.
4460230 - Marron
4460235 - Gris foncé
Régulateur solaire
Le régulateur contrôle et régule la charge de la batterie, permettant ainsi d’optimiser
ses performances et prolonger sa durée de vie.
Avec protection contre les surcharges, les décharges profondes, les sous tensions de
la batterie et les inversions de polarité.
4420670 - 6 A, 85 W
4420680 - 8 A, 120 W
4420700 - 15 A, 200 W
Régulateur solaire
444410102
Tension entrée 0-30 VDC.
Puissance panneau solaire 120 W.
Tension de régulation 13,7 V.
Dimensions 105 x 85 x 25 mm.
Entraxe fixation 75 mm.
Poids 0,22 kg.
