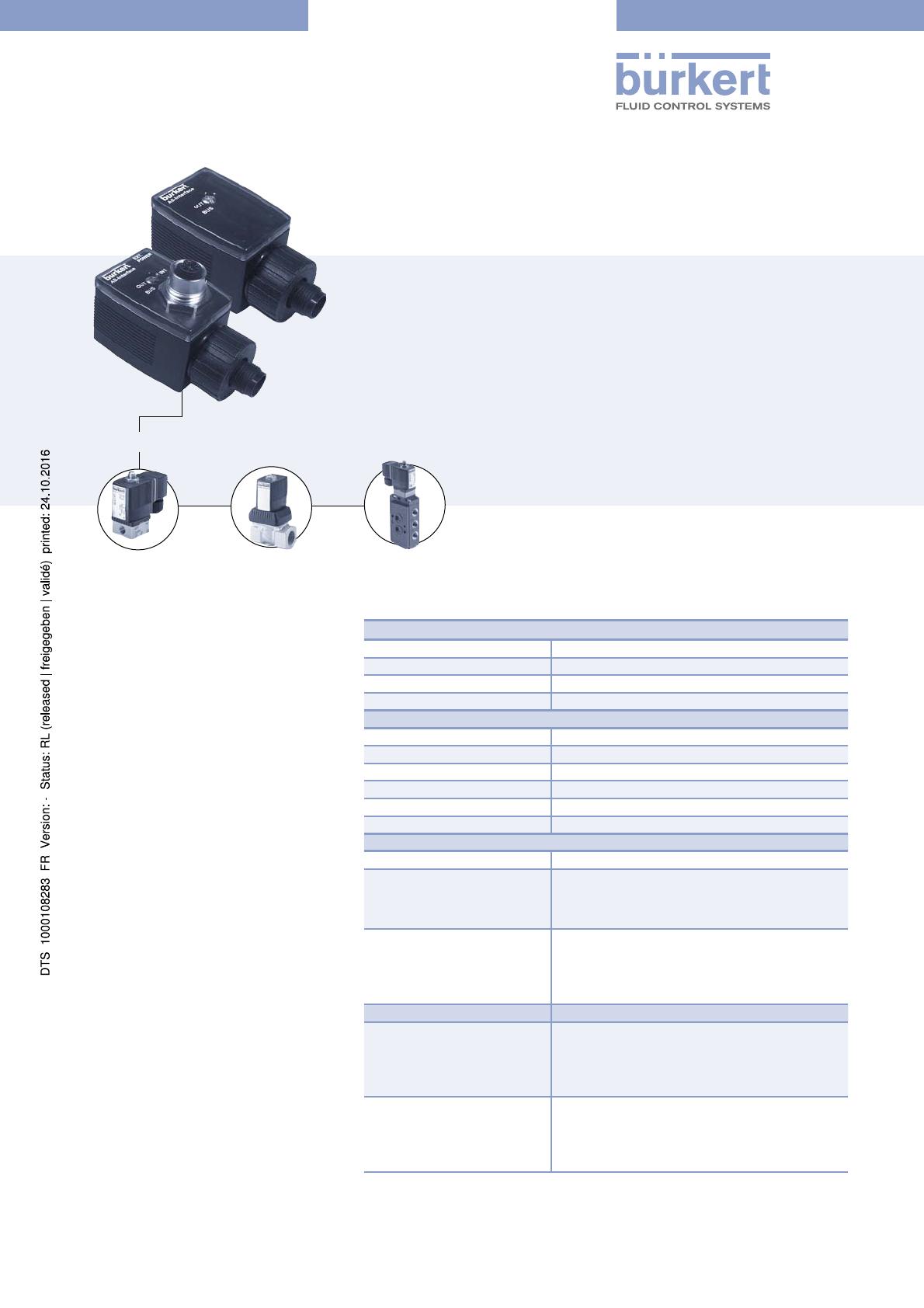

2511 AS-Interface
p. 1/4www.burkert.com
Connecteur ASI
Le connecteur ASI est constitué d'un corps en
polyamide avec une électronique intégrée et un
connecteur selon DIN EN 175301-803 Forme A.
Ce connecteur connecte des éléments binaires
avec le plan de pose correspondant, par exemple
des électrovannes avec ASI. En plus, des signaux
de retour peuvent être connectés par le M12
dans le couvercle.
Avec le connecteur M12, le temps d'installation
est court et la connexion électrique simple.
Les avantages avec le connecteur ASI :
Montage rapide et robuste selon les
spécifications ASI.
Identification d'erreur et entretien facile avec
affichage par LED
Alimentation par Bus : Transmission de signaux
et tension d'alimentation sur une ligne
commune.
Alimentation externe : transmission de signaux
et tension d'alimentation sur une ligne séparée
(Telle que l'arrêt d'urgence ou éléments avec
une consommation élevée).
Le type 2511 ASI peut être connecté à…
• Avec une connexion ASI intégrée
• Installation rapide et robuste
• Entretien simple et identification d'erreur avec LED
Caractéristique mécanique
Matériau du corps Polyamide
Matériau du couvercle Polysulfone, translucide
Matériau des contacts Laiton, plaqué argent par galvanisation
Entraxe des cosses 18 mm
Caractéristiques générales
Affichage par LED Jaune ou vert
Fonction chien de garde Intégrée
Température ambiante 0 à +50 °C
Niveau d'encrassement 3 selon DIN VDE 0110 partie 1
Classe de Protection IP65
Certification Par l'association ASI (no. 32001, 32002)
Caractéristiques électriques
Tension de service 29.5 - 31.5 V selon spécifications ASI
Courant Max.
Alimentation
Par Bus
Alimentation externe
Pour AS-Interface
Seulement 10 mA
300 mA (électronique, vannes, capteurs)
80 mA (électronique, capteurs)
Raccordement électrique
Côté câble
Côté appareil
Connecteur M12
Connecteur M12
Cosses pour connecteur selon DIN EN 175301-803
Forme A
4 pôles pour signaux retour
Tension de sortie 24 V ±10 %
Sortie
Courant de sortie max.
Alimentation par bus
Alimentation externe
Protégé contre les courts-circuits
205 mA, sans entrées
125 mA, avec entrées
700 mA
Sortie
puissance max. de
commutation
Alimentation par bus
Alimentation externe
5 W sans entrées, 3 W avec entrées
15 W
Type 6014
Electrovanne pilote
Type 6213
Electrovanne
Type 6519 NAMUR
Electrovanne pneumatique
Suite page suivante
2511 AS-Interface
p. 2/4

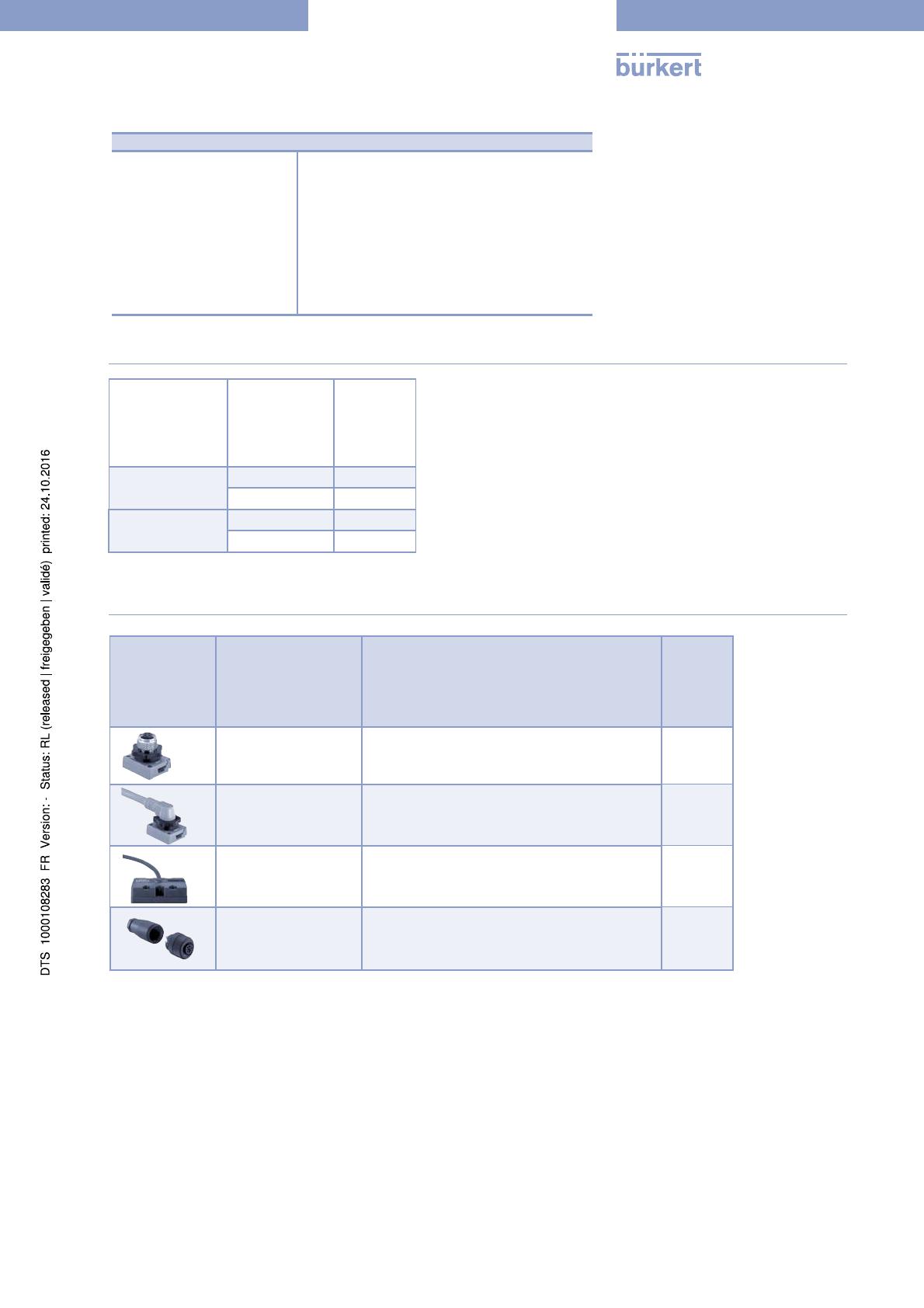

Tableau de commande de connecteur ASI (autres versions sur demande)
Tension Réceptacle
pour entrée
via connecteur
M12
Code
Ident.
Par Bus sans 142 695
avec 142 694
Alimentation aux-
iliaire
sans 142 690
avec 142 691
Tous les plans de poses des connecteurs suivant DIN EN 175301-803 Forme A.
La livraison d'un connecteur ASI comprend le joint plat et la vis de fixation.
Caractéristiques électriques suite
Entrées
Connecteur avec entrée
Alimentation en tension
Capteur
Courant max. du capteur
Signal haut
Signal bas
Courant d'entrée max.
Option
Capteur 3 fils
PNP
Capteur 2 fils
24 V ±20 % par l'ASI
60 mA pour 2 capteurs (ou exemple 30 mA par cap-
teur)
10 V
1.5 mA
6.5 mA
Tableau de commande des accessoires
Autres accessoires sur demande :
Connecteur Y pour signal d'entrée (2M8 sur M12 ou M12 sur M12) avec câble de différentes longueurs
Câble plat pour AS-I
Interface ASI maître, passerelle
Alimentation pour AS-I
Désignation Application Code
Ident.
Connecteur M12 en T Pour la connexion du connecteur pour alimentation par
bus à l'interface ASI (câble jaune)
787 350
Connexion ASI avec
câble rond 2 m
(2x1.5 mm²)
Connexion pour câble plat ASI via
le câble rond (alimentation par bus)
784 756
Connexion ASI avec
câble rond 1.5 m
(5x0.5 mm²)
Connexion pour câbles plats ASI jeune et noid via le
câble rond
784 758
Connecteur
d'accouplement M12
avec raccord PG 7;
5-pôle
Connecteur pour utilisation avec une des connectiques
ASI commandée
taps ordering
917 116
2511 AS-Interface
p. 3/4

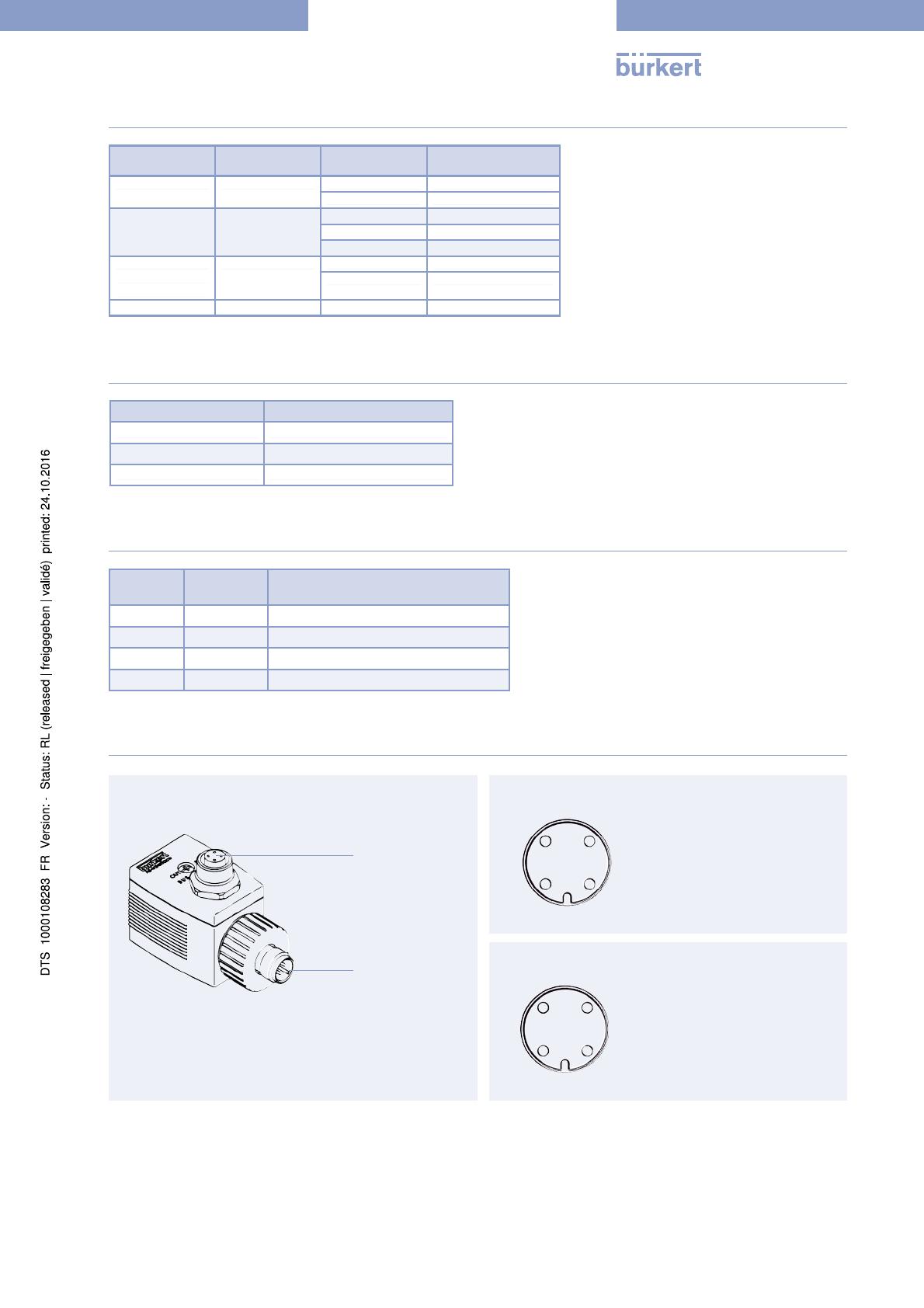

Affichage LED
Affichage Couleur des
LED Statut des LED Information
OUT Jaune Off Pas connecté
On Connecté
BUS Vert Off Power OFF
On OK
Clignotant Adresse esclave 0
IN 1 / IN2
(LED des
entrées)
Jaune Off Pas connecté
On Connecté
Alimentation ext. Vert On Alimentation 24 V
Données de programmation
Paramètre Codification
Configuration I/O B hex (1 sortie, 2 entrées)
Code ID F hex
Adresse pré-sélectionnée 0
Affectation des bits de données
Bit de
données
Affectations Remarques
D3 IN1 Version avec entrées
D2 IN2 Version avec entrées
D1 -
D0 OUT
Connecteur ASI avec connexion bus par M12
Raccord M12
pour les
entrées
Connecteur M12
pour connection
à l'ASI
1 2
4 3
Configuration des pôles du connecteur M12 pour bus
1 AS-Interface+
2 0 V
1)
3 AS-Interface-
4 24 V
1)
1) uniquement pour alimentation externe
2 1
3 4
Configuration des pôles du connecteur M12 pour entrées
1 +24 V
2 Capteur 2
3 0 V
4 Capteur 1
2511 AS-Interface
p. 4/4

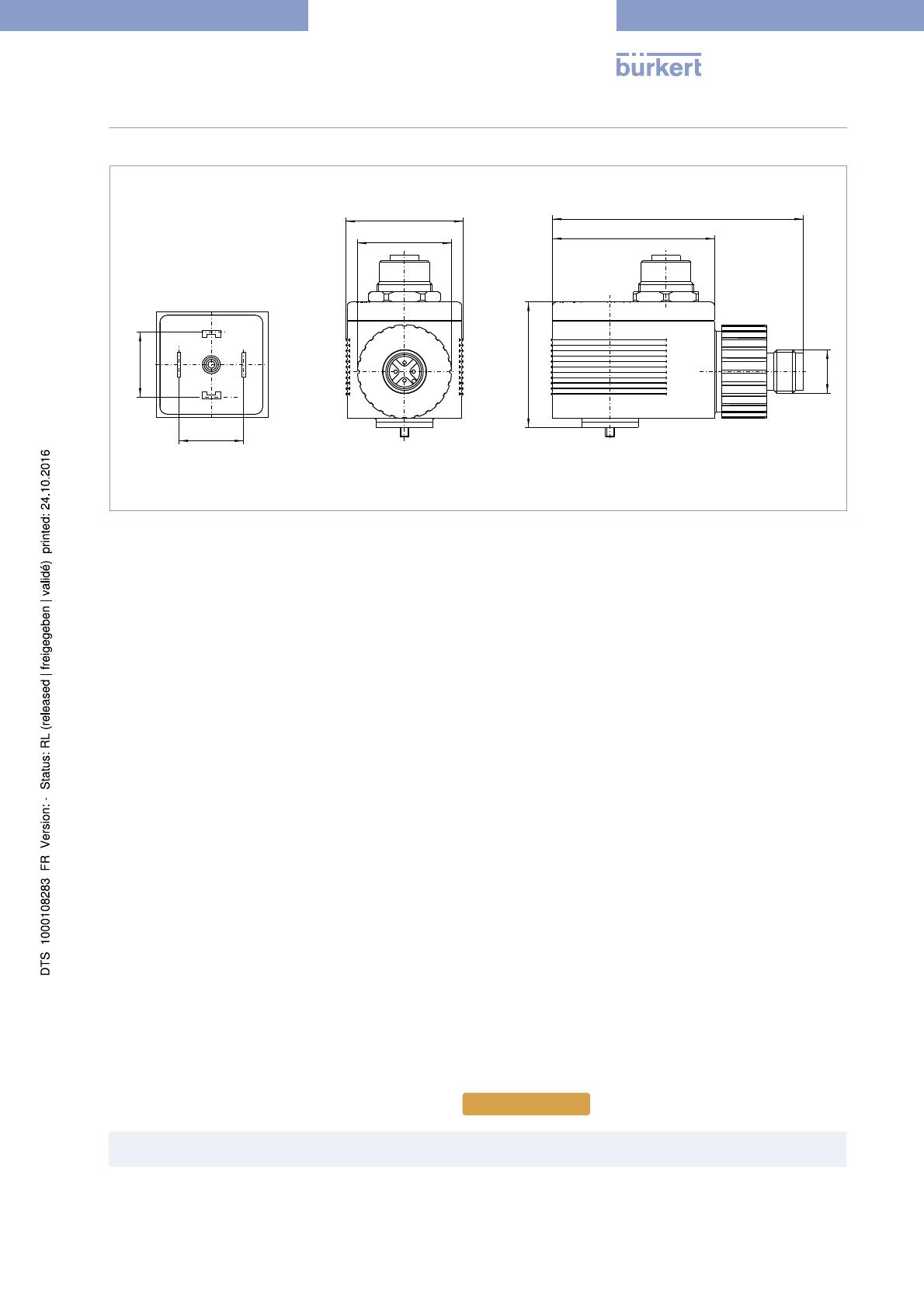

Dimensions [mm]
Connecteur, avec entrées, avec couvercle transparent
-2X




ø



1
2
3
4
Pour trouver l'agence Bürkert la plus proche, cliquer sur la boîte £ www.burkert.com
Pour toute autre application,
veuillez nous consulter.
Sous réserve de modification technique sans préavis.
© Christian Bürkert GmbH & Co. KG 0805/1_FR-fr_93710425
