L’intensité du courant électrique
I ) Intensité du courant électrique dans un circuit

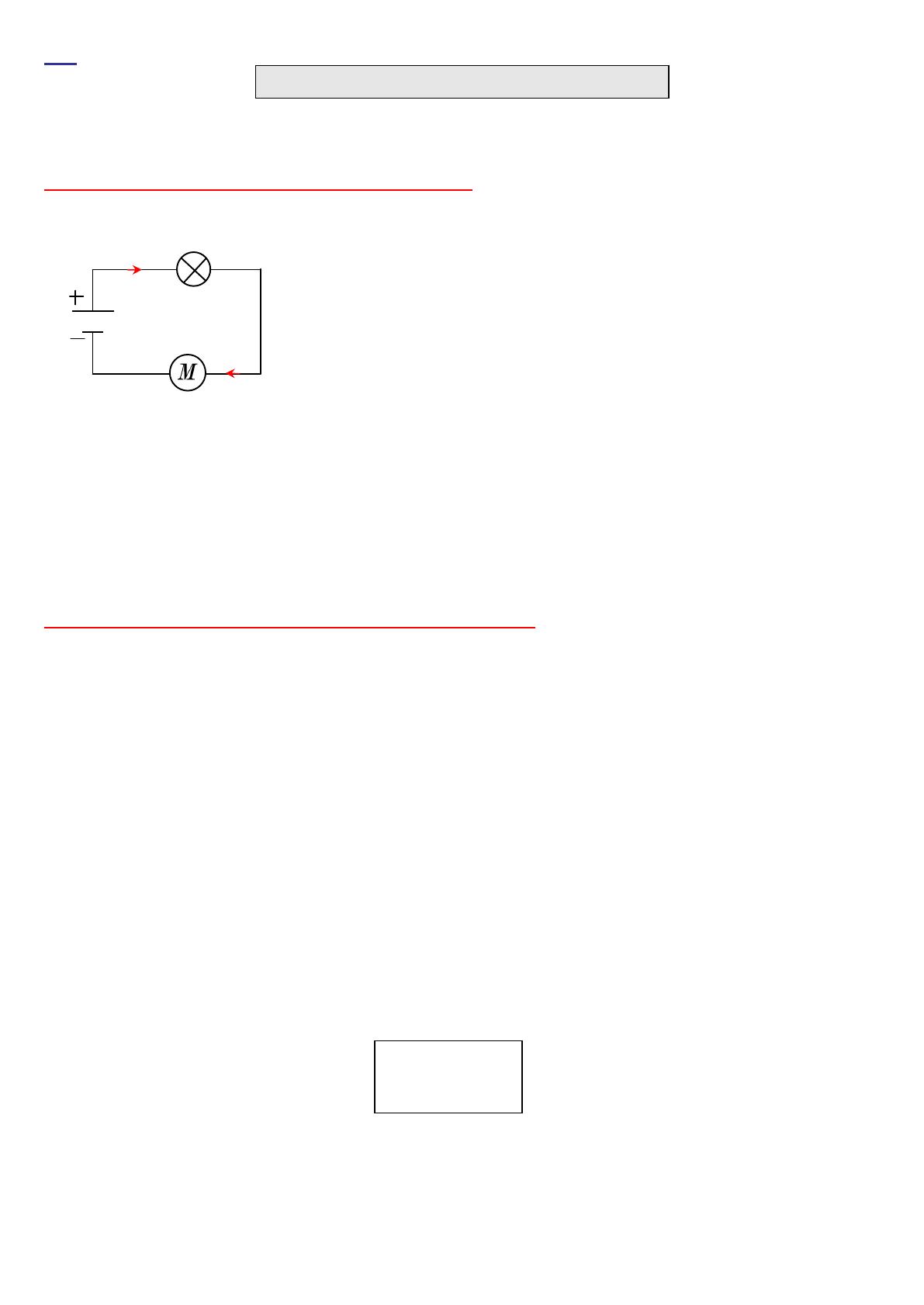

On réalise le circuit suivant :
Le courant circule de la borne + à la borne
– du générateur.
Ce courant fait briller la lampe et tourner le moteur.
Sur la position 12 V du générateur, la lampe brille plus fort et le moteur tourne plus vite que sur la
position 6 V : le courant électrique est plus intense quand la tension du générateur est plus grande.
On dit que l’intensité de ce courant est plus grande.
Quand le circuit est ouvert, le courant ne circule pas, son intensité est nulle.
II ) Unité de mesure de l’ intensité du courant électrique
L’intensité du courant s’exprime en ampère (symbole A).
On utilise souvent les sous multiples suivant de l’ampère :
- le milliampère (symbole mA)
- le microampère (symbole µA)
1 A = 1000 mA
1 mA = 0,001 A
1 mA = 1000 µA
1 µA = 0,001 mA
exemples d’intensité de courant :
-
puces électroniques : quelques µA
lampe de poche : quelques centaines de mA
chauffage électrique : un peu moins de 10 A
four électrique : un peu plus de 10 A
locomotive de TGV : quelques centaines d’A (environ 500 A pour l’Eurostar)
01/10
Ch2 Intensité du courant électrique 1/4
III ) Comment mesurer l’intensité d’un courant électrique ?
On mesure l’intensité d’un courant avec un ampèremètre.
Le symbole de l’ampèremètre est :
L’ampèremètre se branche en série dans la branche du circuit où on veut mesurer l’intensité du
courant.
(il remplace par exemple un cavalier dans cette branche)
exemple :
L’ampèremètre mesure l’intensité du courant dans le circuit.
On note un courant par la lettre I.
ex : l’intensité du courant dans le circuit vaut : I = 100 mA
Exemples d’insertion d’un AMPEREMETRE dans un circuit :
Partons du circuit suivant :

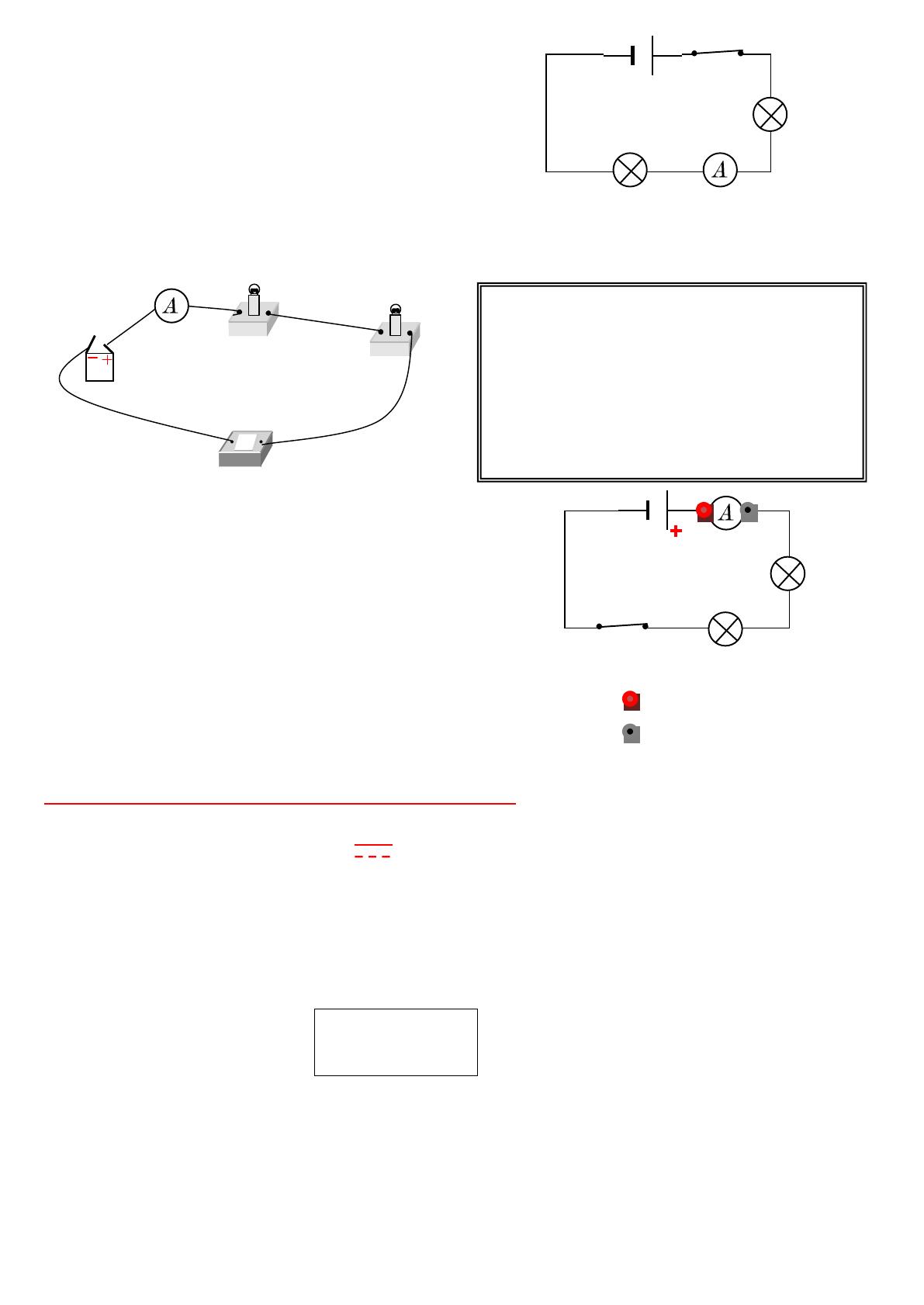

-1er ex : Placer sur le dessin ci-dessous un ampèremètre pour mesurer l’intensité du courant
entre les deux lampes.
Pour mesurer l’intensité du courant entre les
lampes, il faut faire un trou dans le circuit entre
L2
les lampes et placer l’ampèremètre dans ce trou.
L’ampèremètre est donc branché en série entre
les lampes.
L1
Représenter le schéma de ce circuit comprenant l’ampèremètre :
Ch2 Intensité du courant électrique 2/4
L2
L1
2ème ex : Placer un ampèremètre dans ce circuit pour mesurer l’intensité du courant qui sort
de la pile.
L1
L2
Pour mesurer l’intensité du courant qui sort de
la pile, il faut faire un trou dans le circuit après
la borne + et placer l’ampèremètre dans ce
trou.
L’ampèremètre est donc branché en série avec
la pile.
Représenter le schéma de ce circuit comprenant l’ampèremètre :
L1
L2
La borne COM est toujours du coté du moins de la pile.
Borne 2A
Borne COM
IV ) Comment utiliser le multimètre en ampèremètre ?
-
on se place dans la zone A
-
On branche un fil sur la borne 2A et l’autre sur la borne COM
-
On branche l’ampèremètre en série dans le circuit, le courant doit rentrer dans l’ampèremètre
par la borne 2A.
06/10
Ch2 Intensité du courant électrique 3/4
V ) Remarques sur l’intensité du courant

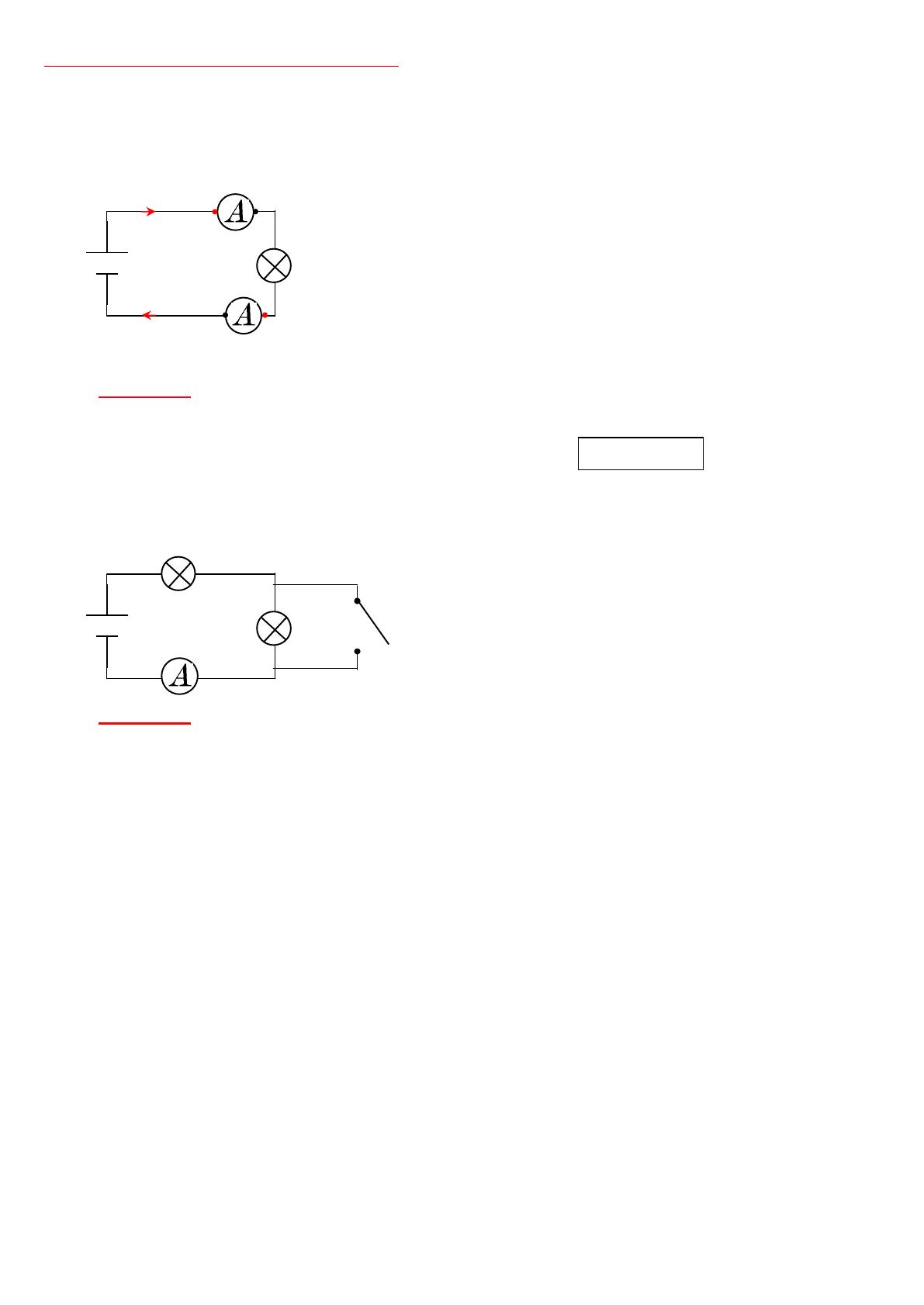

1 ) Y a-t-il une chute de l’intensité du courant quand il traverse un récepteur ?
expérience :
COM
A 1 mesure : I1 = 303 mA
1
A 2 mesure : I2 = 303 mA
2
Conclusion :
L’intensité du courant est la même avant ou après un récepteur (le courant ne s’use pas ! ).
12/10
2 ) Comment varie l’intensité du courant en cas de court-circuit ?
expérience :
interrupteur ouvert : I = 70
1
2
1
mA
interrupteur fermé (L2 court-circuitée) : I =313 mA
Conclusion :
L’intensité du courant circulant dans le circuit augmente quand il y a un court-circuit.
