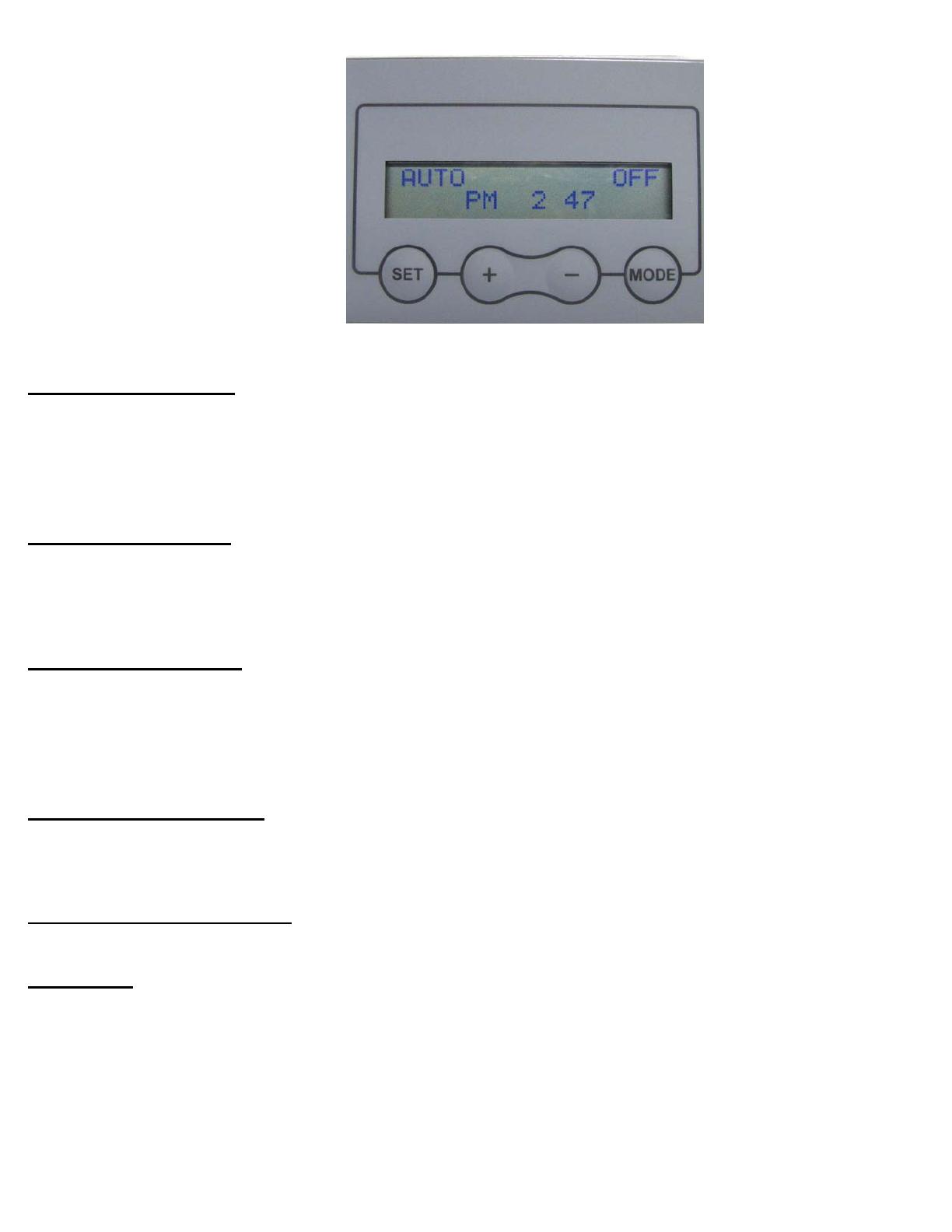

Guide du propriétaire Assainisseur d’eau OCEAN SPA SYSTÈME( ) Version française Version anglaise disponible sur internet. www.oceantechnologie.ca 1 TABLE DES MATIÈRES CONSIGNES DE SÉCURITÉ ...........................................................3 INTRODUCTION..............................................................................4 FONCTIONNEMENT .......................................................................4 PROGRAMMATION……………………………………………….5 COMPOSITION CHIMIQUE DE L’EAU ........................................6 CONCENTRATION DE SEL ...........................................................7 TYPE DE SEL REQUIS ....................................................................8 CONTENU ET VUE D’ENSEMBLE DU KIT O.S.S ......................9 QUELLE-EST SA FONCTION?.......................................................9 ENTRETIENS DE L’ASSAINISSEUR D’ EAU O.S.S ...................10 HIVERNISATION .............................................................................10 REMISE EN MARCHE AU PRINTEMPS .......................................10 COMPORTEMENT AUS COURTS-CIRCUITS .............................11 GARANTIE…………………………………………………….12 / 13 JOURNAL D’ENTRETIEN ..............................................................14 Ocean Spa System ( ) est une marque de commerce déposée de Ocean Technologie Inc. 2 ATTENTION IMPORTANTES CONSIGNES DE SÉCURITÉ Veuillez lire et observer les consignes contenues dans ce guide avant la mise en service de l’appareil. Cet appareil a été conçu et fabriquer pour assurer votre entière sécurité. Mais il y a danger d’électrocution et d’incendie en cas d’utilisation inappropriée. Il est important de toujours respecter les précautions suivantes lorsqu’il s’agit d’équipement électrique comme celui-ci : Installation : elle doit être faite par un installateur agréé. Réparation : N’essayez pas de réparer vous-même l’appareil. L’ouverture du coffret peut vous exposer à une tension dangereuse ou à d’autres dangers. Pour toutes réparations, l’appareil doit nous être retourné. Tenir cet assainisseur d’eau hors de la portée des enfants pour éviter tous risques de blessures. Une borne de mise à la terre se trouve à l’extérieur du boîtier. Pour éviter tout risque de choc électrique, cette borne doit être raccordée au dispositif de mise à la terre du panneau électrique à l’aide d’un fil électrique en cuivre de même diamètre que les fils du circuit qui alimenteront l’équipement. Les connections électriques doivent être effectuées selon la norme en vigueur dans la province. Ne pas plonger le boîtier dans l’eau (pour le laver par exemple) Conserver ce manuel d’utilisation Pour un assainissement approprié, il faut que le spa soit vidangé complètement de façon périodique. Le nombre de jour entre chaque vidange du spa est égal au volume d’eau en litres divisé par dix fois le nombre maximum d’utilisateurs de spa journalier. Vidange = Litres d’eau / (10 fois le # Utilisateurs) Les personnes qui ont des problèmes médicaux devraient consulter leur médecin avant de faire l’utilisation de leur spa. La température du spa ne doit pas dépasser 40C (105F). Le temps d’utilisation du spa à cette température ne doit pas dépasser quinze minutes. 3 -INTRODUCTION Félicitations pour votre sélection de l’assainisseur d’eau Ocean Spa system ( ) pour spa. En effet, l’assainisseur utilise une technologie avancée qui introduit un nouveau standard de qualité d’eau dont vous aller pouvoir profiter. -FONCTIONNEMENT L’assainisseur d’eau est un générateur de chlore automatique pour l’assainissement de votre spa. Pour bien fonctionner, l’assainisseur nécessite une faible concentration de chlorure de sodium (NaCl) dans l’eau de votre spa. L’assainisseur d’eau assainit automatiquement votre spa en métamorphosant le sel (NaCl) en chlore libre qui élimine les bactéries et les algues. Le chlore revient en sel après avoir détruit les bactéries. Ce cycle continu permet d’éliminer tout besoins d’agents d’assainissement dans votre spa. Le seul moment où l’adduction de sel est nécessaire, est lors du remplissage complet du spa et lors d’adduction d’eau en utilisation normale de baignade. Le niveau de chloration requis pour désinfecter convenablement votre spa varie en fonction du nombre d’utilisateurs, de l’évaporation d’eau, du nombre de remplissage d’eau et de la température d’eau. Votre eau quoique équilibrée chimiquement (Alcalinité, pH, Dureté, Acide cyanurique, et Phosphate), ne vous donne cependant pas toujours une totale satisfaction. Elle reste parfois trouble. Grâce au procédé d’électrolyse de l’assainisseur d’eau , l’eau de votre spa sera plus claire. Ne jamais ajouter de produits chimiques équilibrant Directement dans l’eau. Maintenir un niveau de sel trop élevé peux occasionner de graves dommages de corrosion aux équipements du spa. Vérifier la date d’expiration sur l’étiquette de la trousse D’analyse d’eau. Les résultats peuvent en être faussés. 4 Ajustement de l’heure 1- Pressez sur le bouton SET pour ajuster l’heure actuelle. 2- Pressez sur (+) ou (–) pour avancer ou reculer l’heure. 3- Pressez de nouveau le bouton SET pour ajuster les minutes en utilisant les boutons (+) ou (-). Programmation 1 ON 4- Une fois l’heure ajustée, appuyer sur SET de nouveau pour passer à programmation 1 ON. 5- Pressez sur (+) ou (–) pour choisir l’heure de départ AM. 6- Pressez de nouveau le bouton SET pour ajuster les minutes en utilisant les boutons (+) ou (-). Programmation 1 OFF 7- Pressez de nouveau sur SET pour passer à programmation 1 OFF. 8- Pressez sur (+) ou (–) pour choisir l’heure de fin AM. 9- Pressez de nouveau le bouton SET pour ajuster les minutes en utilisant les boutons (+) ou (-). Réinitialisation Complète 1-Maintenir enfoncé pendant 10 secondes les boutons SET et MODE simultanément et répondez au question poser par la minuterie. Programmation 2, 3, 4,5 et 6 10- Reprendre les étapes 4 a 9 pour les programmations. Contraste : Appuyé sur (+) ou (-) pour augmenter ou diminuer l’intensité. N.B. - Vous pouvez sélectionner jusqu’ à un maximum de 6 programmations, nous vous recommandons de les utiliser les 6 à quatre heures d’intervalle entre chaque programmation. Par contre, une panne de courant ne vous fera pas perdre votre programmation active. 5 Utilisation MANUEL ou AUTO En pressant sur le bouton Mode, vous aurez le choix de fonctionner en mode AUTO OFF, AUTO ON, MANUAL ON ou en mode MANUAL OFF. AUTO OFF : Votre système programmation. produira sa chloration par le sel aux heures choisies dans votre AUTO ON : Votre système produira immédiatement sa chloration par le sel jusqu’a la fin du prochain cycle programmé et reviendras en mode AUTO OFF de lui-même. Ce mode est recommandé pour les sur chloration. MANUAL ON : Votre système produira sa chloration par le sel en mode continue 24 heures et reviendras en mode AUTO OFF de lui-même. MANUAL OFF : Votre système sera complètement arrêté. Ce mode de fonctionnement met temporairement votre système hors-fonction. En cas de chloration trop élevé, ce mode est recommandé temporairement. De plus, ce mode est fortement recommandé lorsque vous ajoutez des produits de balancement chimiques dans l’eau de votre spa. -COMPOSITION CHIMIQUE DE L’EAU Avant de profiter pleinement de votre assainisseur d’eau et avant de l’installer, votre eau doit être équilibrée chimiquement selon les normes d’Océan Technologie. Il est important de toujours bien contrôler la chimie de l’eau de votre spa. Consultez votre revendeur de produits chimiques. Les seules exigences de l’assainisseur sont les concentrations de sel et phosphate. Il est recommander d’utiliser des produits non toxique et sans phosphate Maintenir les concentrations recommandées préviendra la corrosion et les dommages possibles aux accessoires de votre spa et assurera une détente maximale dans votre spa. En testant votre eau régulièrement, vous éviterez de nombreux inconvénients. Votre revendeur pourra vous fournir les produits chimiques nécessaires avec leur mode d’emploi afin de maintenir l’équilibre chimique de votre eau de spa. Il est important de mentionner au revendeur que vous utilisez l’assainisseur . En aucun temps, il ne faut ajouter de produits chimiques directement dans l’écumoire de votre spa, cela aurait pour effet d’endommager votre cellule. 6 À titre indicatif, le tableau ci-dessous intitulé “PARAMÈTRES DE L’EAU” vous donne un aperçu des niveaux recommandés. CHIMIQUE* NIVEAU IDÉAL Chlore libre pH Alcalinité Totale Calcium (Dureté) Sel Acide cyanurique Métaux Index de saturation 3.0 à 5.0 ppm* 7.2 à 7.8 80 ppm 50 à 125ppm 600 à 800ppm 0 ppm 0 ppm -0.2 à 0.2 (0 idéal) Phosphate 0 ppb * Vous n’avez pas besoin de maintenir un taux résiduel de chlore continu de 3 ppm. Le taux peut varier sur un période de 24 heures *Pour vous assurer que votre eau est parfaitement équilibrée chimiquement, vous devez faire établir son indice de saturation par un spécialiste. Cet indice est établi en fonction de la quantité de calcium dans l’eau ainsi que de son alcalinité. Votre eau est équilibrée si l’indice est de 0 a -.02. Un indice à moins de -.02 signale que l’eau est corrosive et qu’elle pourrait endommager votre spa. -CONCENTRATION DE SEL Utiliser le tableau ci-dessous afin de déterminer la quantité de sel (en livres ou en grammes) qu’il faut ajouter pour obtenir la concentration recommandée. La concentration idéale de sel se situe entre 600 et 800 ppm (parties par million). Si cette concentration est faible, déterminez le nombre de litres d’eau contenus dans le spa et ajoutez la quantité de sel nécessaire, en vous référant au tableau. Une quantité de sel insuffisante diminuera la production de chlore par l’assainisseur et en résultera en une quantité insuffisante de chlore. Un niveau de sel trop élevé provoquera une génération de chlore trop élevé et nécessitera un ajustement de chloration à la baisse. En aucun temps, votre eau de spa ne devrait goûter l’eau salée car l’assainisseur d’eau utilise une minime concentration de sel (ppm) afin de préserver votre investissement tout en vous donnant un rendement optimal. Le goût du sel se découvre à environ 2500 ppm de sel. Dans le cas ou le taux de sel serait trop élevé, la seule façon de diminuer celui-ci est de vider partiellement ou complètement l’eau du spa et d’y ajouter de l’eau fraîche. 7 -TYPE DE SEL REQUIS Il est important d’utiliser du chlorure de sodium pur à 99% ou plus. Ce sel est essentiellement du sel ordinaire de grade alimentaire. Évitez le sel à base prussiate jaune de sodium ou contenant des additifs antiagglomérants ou du sel iodé. CONCENTRATION DE SEL ACTUELLE (PPM) GRAMMES ET LIVRES DE SEL REQUIS POUR OBTENIR 600PPM A Ajouter 1900Litres 1700Litres 1500Litres 1300Litres 1000Litres 500Litres 503Gallons 450Gallons 397Gallons 344Gallons 265Gallons 132Gallons LITRES ET GALLONS D’EAU DE SPA 0 ppm 100 ppm 200 ppm 300 ppm 400 ppm 500 ppm 600 ppm IDÉAL 700 ppm 800 ppm 190 g 0. 42 lbs 380 g 0.84 lbs 570 g 1.25 lbs 760 g 1.67 lbs 950 g 2.09 lbs 1140 g 2.51 lbs 1330 g 2.93 lbs 1520 g 3.34 lbs 170 g 0.37 lbs 340 g 0.75 lbs 510 g 1.12 lbs 680 g 1.50 lbs 850 g 1.87 lbs 1020 g 2.24 lbs 1190 g 2.62 lbs 1360 g 2.99 lbs 150 g 0.33 lbs 300 g 0.66 lbs 450 g 0.99 lbs 600 g 1.32 lbs 750 g 1.65 lbs 900 g 1.98 lbs 1050 g 2.31 lbs 1200 g 2.64 lbs 130 g 0.29 lbs 260 g 0.57 lbs 390 g 0.86 lbs 520 g 1.14 lbs 650 g 1.43 lbs 780 g 1.72 lbs 910 g 2.00 lbs 1040 g 2.29 lbs 100 g 0.18lbs 200 g 0.35lbs 300 g 0.52lbs 400 g 0.70lbs 500 g 0.87lbs 600 g 1.04 700 g 1.54 lbs 800 g 1.76 lbs 50 g 0.11 lbs 100 g 0.22 lbs 150 g 0.33 lbs 200 g 0.44 lbs 250 g 0.55 lbs 300 g 0.66 lbs 350 g 0.77 lbs 400 g 0.88 lbs *Toujours vérifier les T.D.S. a la source de remplissage d’eau de votre Spa avant d’ajuster le niveau de sel. 8 -CONTENU ET VUE D’ENSEMBLE DU KIT O.S.S. L’assainisseur d’eau est essentiellement composé : -D’un boîtier de contrôle Nos boîtiers de contrôle ont été spécialement étudiés pour fournie une tension de sécurité (TBTS) continue nécessaire au bon fonctionnement de l’assainisseur . Ils satisfont aux normes mondiales. La technologie utilisée dans l’ offre la garantie de la qualité de notre produit. -D’une cellule d’électrolyse Nos cellules sont totalement réalisées en ABS blanc avec un design évitant les restrictions de débit. Elles sont équipées d’unions dévissables de 2 pouces. Un câble permet l’alimentation des cellules. La partie hydro oxygénation de la cellule se compose de 7 anodes en titane permettant une parfaite production d’électrolyse et une longue durée de vie. Votre cellule a une durée de vie approximative de 3 a 5 ans. -QUELLE-EST SA FONCTION? L’assainisseur d’eau produit un oxygène et un hydrogène chargés en électron qui rend le potentiel d’oxydoréduction plus actif, donc les produits chimiques sont plus réactifs. Cette réaction jumelée à un ajout de chlorure de sodium permet la production de chlore libre (100% pure) à l’état gazeux. 9 -ENTRETIEN DE L’ASSAINISSEUR D’EAU O.S.S. Pour assurer la performance optimale du système , nous vous recommandons de faire une inspection visuelle du boîtier à tous les 3 mois. Pour la cellule elle-même, elle est munie d’une fonction autonettoyante incorporée dans la logique des commandes électroniques. Cette fonction autonettoyante permet à la cellule de fonctionner avec un rendement optimal. Dans les zones d’eau dure (à forte teneur minérale) et dans les spas où la composition chimique de l’eau est compromise, la cellule peut avoir besoin d’un nettoyage périodique. Nous vous conseillons de faire la vidange de votre spa à tous les 4 à 6 mois et de faire le nettoyage de votre cellule en même temps. Tout d’ abord, vous devez couper le courant au système avant de retirer la cellule électrolytique. Après avoir défait les unions, regardez à l’intérieur de la cellule pour déceler des traces d’entartrage et des débris qui ont échappé à votre cartouche de filtration. Si vous ne voyez aucun dépôt, remettez la cellule en place. Si des dépôts sont présents, vous devrez procéder au nettoyage de celle-ci avec un nettoyant à cellule (acide acétique) que votre revendeur vous aura suggéré. Une accumulation de dépôts sur la cellule indique une concentration anormalement élevée de calcium dans l’eau du spa. L’eau du spa qui n’est pas régulièrement changé est une des causes de cette situation. Si cette situation n’est pas corrigée, vous devrez nettoyer votre cellule de temps à autres. La meilleure façon d’éviter ce problème est de maintenir la composition chimique de l’eau dans les concentrations recommandées et de changer l’eau de votre spa de façon périodique tel que proposé plus haut . *si T-Cell 3 (Étiquette Mauve) Donc une programmation initiale de temps de production à 6 cycles de une heure est nécessaire et ajuster, au besoin, selon les résultats de concentration de chlore obtenus. *si T-Cell 5 (Étiquette Blanc) Donc une programmation initiale de temps de production à 6 cycles de 30 minutes est nécessaire et ajuster, au besoin, selon les résultats de concentration de chlore obtenus -HIVERNISATION La cellule électrolytique de votre système sera endommagée dans l’eau glacée au même titre que votre tuyauterie de spa. Pour ceux qui procèdent à la fermeture de leur spa, vous devez disposer la cellule et la pompe dans un endroit sec. L’unité de commande électronique peut tant qu’à elle, supporter les températures d’hiver et ne doit pas être enlevée. -REMISE EN MARCHE AU PRINTEMPS ATTENTION de ne pas remettre votre système en marche avant d’avoir établi la composition chimique de l’eau dans les concentrations recommandées (Vous référez au tableau des paramètres chimique recommandés à la page 5). 10 -GARANTIE L’assainisseur d’eau est garanti d’être libre de tous défauts de manufacture pour une période de 5 ans Limité à partir de la date de fabrication pour le boîtier. Les frais de livraison, la manutention et les frais accessoires sont spécifiquement exclus de cette garantie. Pour bénéficier de la garantie, toutes les pièces défectueuses doivent être retournées immédiatement à votre revendeur avec une copie de votre reçu de paiement et une description de la défectuosité (une fiche de diagnostic doit être complétée par un installateur agréé). Océan Technologie garantit l’ contre tout défaut de fabrication ou de matériel, lorsque l’appareil est réservé à une utilisation normale en Amérique du Nord pour un spa à usage domestique, pendant 5 ans limité à partir de la date de fabrication, à condition que l’ soit installé par un installateur agréé. Les codes estampillés sur le boîtier de commandes électroniques détermineront la date de fabrication. Un défectueux retourné, fret payé, dans les 24 mois après la date de fabrication sera réparé ou remplacé le cas échéant, par Ocean Technologie et retourné fret payé par le client. S’il est retourné pendant et après la troisième année, Ocean Technologie exigera les frais équivalent à 40% du prix courant, fret en sus. Votre revendeur ne pourra être tenue responsable des coûts reliés au démontage et à la réinstallation du produit. La garantie ci-dessus constitue la garantie intégrale telle qu’offerte par Ocean Technologie en rapport à l’ et remplace tout autre garantie, exprès ou tacite, y compris les garanties de bon fonctionnement offertes pour une utilisation précise. En aucun cas Ocean Technologie ne pourra être tenue responsable de dommages consécutifs ou accessoires de quelque nature que ce soit. Aucun grossiste, agent, détaillant, entrepreneur ou autre personne n’est autorisé au nom d’Ocean Technologie, à offrir une garantie autre que la présente. La présente garantie sera nulle et non avenue si le produit a subi des modifications non prévues par le fabricant. 11 SONT EXCLUS DE LA GARANTIE : ● Le matériel et la main d’œuvre fournis par un tiers lors de l, installation de l’ ● Les dommages causés par une installation incorrecte de l’ ● Les dommages causés par une installation autre que celle du revendeur agréé. ● Les problèmes posés par une composition chimique de l’eau inadéquate et ne respectant pas les niveaux recommandés. ● Les problèmes posés par l’utilisation d’un sur tout autre plan d’eau qu’un spa à usage domestique. ● Les problèmes causés par une altération, un accident, un traitement abusif, la négligence. Les réparations non autorisées, le feu, les inondations, la foudre, le gel, un conflit armé ou tout autre cas de force majeur. Garantie Limité 1 année 2 années 3 années 4 années 5 années Pièce & Main-d’œuvre Pièce & Main-d’œuvre 40% 60% 80% Pour toutes les années le transport est en sus. Attention Ocean Technologie ne garantit pas les pannes ou les défectuosités de L’assainisseur d’eau due à des erreurs de raccordements, ni les bris d’accessoires présents sur le SPA. 12
