Utilisation d’un multimètre
Le multimètre est un appareil permettant de mesurer plusieurs grandeurs électriques.
Les méthode de réglage et de branchement de
l’appareil seront sensiblement les mêmes quelle que
soit la grandeur électrique mesurée.
Respecter l'ordre chronologique
• Tout d’abord, il faut bien connaître tout ce qui se rapporte à la
grandeur que l’on cherche à mesurer :
- Si l’on veut mesurer une intensité : Il faut savoir que son
unité est l’ampère, de symbole A. Elle peut s’exprimer
aussi en milliampères de symbole mA.
- Si l’on veut mesurer une tension : Il faut savoir que son
unité est le volt, de symbole V. Il faudra aussi savoir au
départ si le courant est continu ou alternatif .
Les lettres de ces symboles se retrouvent facilement sur le corps
de l’appareil.
• Ensuite, on branche les fils rouge et noir aux bons endroits sur
l’appareil, en sachant que le fil noir doit toujours être branché sur
la borne « COM ». Le fil rouge se branche donc sur la borne « V »
ou sur les borne « 10A » ou « mA ».
• On branche l’appareil dans le circuit (générateur éteint) en
sachant que :
- un ampèremètre se branche toujours en série dans la
branche d’étude.
- Un voltmètre se branche toujours en dérivation aux bornes du ou des dipôles dont on veut connaître
la tension.
- l’affichage ne sera positif que si le courant sort de l’appareil par la borne COM.

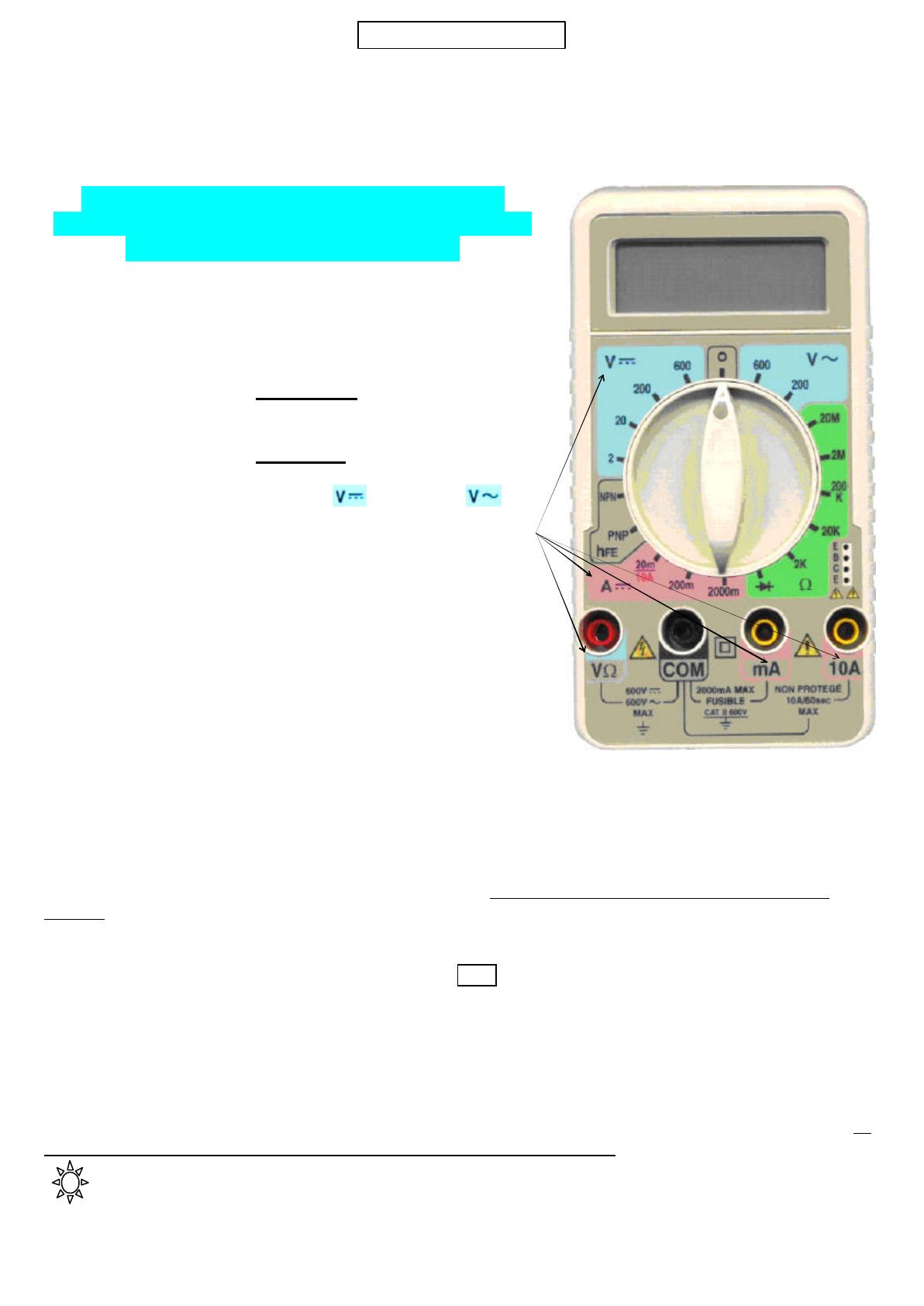

• Le multimètre représenté ici n’affichera pas directement la valeur la plus précise. Il va falloir le régler.
Le réglage consiste à choisir le bon CALIBRE c’est-à-dire la valeur maximale que l’appareil va pouvoir
mesurer. Ainsi, plus le calibre sera petit, meilleure sera la précision. Par contre, il faut éviter à l’appareil de
mesurer une grandeur dont la valeur est supérieure au CALIBRE choisi, sous peine de détérioration (c’est
comme si vous essayiez de faire rentrer 100 billes dans un sac qui ne peut en contenir que 70. Au bout d’un
moment, le sac craquerait !) à L’appareil affiche alors 1.
Pour éviter tout problème AU DEPART, il faut donc impérativement choisir LE PLUS GRAND CALIBRE !
- pour l’ampèremètre, le fil rouge est donc sur la borne 10 A et le sélecteur sur le calibre sur 10 A.
- pour le voltmètre, le fil rouge est sur la borne V et le sélecteur sur le calibre 600 V
Vous lisez l’affichage : la valeur lue est soit en ampère (A) soit en volt (V).
• La dernière étape consiste à choisir le calibre le mieux adapté, pour être certain d’obtenir le résultat le plus
précis possible. Pour cela, il faut choisir une valeur de calibre juste supérieure à la valeur qui s’affiche, en
faisant bien attention à exprimer l’affichage et le calibre dans la même unité.
Attention, si vous mesurez une intensité et que vous décidez de choisir l’un des calibres en mA,
ne pas oublier alors de brancher le fil rouge sur la borne « mA ».
FICHE Méthode n°19

Récapitulatif pour l’ampèremètre et le voltmètre
Mesure d’une intensité : Utilisation de l’ampèremètre
Respecter l’ordre chronologique et apprendre sa logique
(1) : Le générateur dans votre circuit doit être éteint au départ.
(2) : Réglage "ampèremètre" sur le calibre le plus élevé « 10 A » (Sélecteur dans la portion rose, sur 10A).
(3) : Branchement du fil noir sur la borne COM.
(4) : Branchement du fil rouge sur la borne « 10 A » d’abord.
(5) : Branchement de l’ampèremètre en série dans la branche où l'on veut mesurer l'intensité. Cela revient à ENLEVER
l'un des fils de votre circuit et à le REMPLACER entièrement par l'ampèremètre et ses fils.
(6) : Le courant doit rentrer dans l’appareil par la borne « 10A » (par le fil rouge sinon l’affichage sera négatif).
(7) : Allumer le générateur de votre circuit : La valeur lue est en A (ampère).
(8) : Choix du calibre adapté :
Le CALIBRE doit être juste supérieur à la valeur lue à l’écran et dans tous les cas ne doit jamais être
inférieur à cette valeur.
Dans notre situation, les calibres à choisir sont les suivants : 10 A 2000 mA = 2 A 200 mA = 0,2 A 20 mA = 0,02 A
Il faut bien ANALYSER la PREMIÈRE MESURE :
è ATTENTION à bien lire le résultat. Le point représente la virgule.
è COMPARER cette mesure AUX DIFFÉRENTS CALIBRES POSSIBLES.
è CONVERTIR si nécessaire LA MESURE en mA pour que la valeur et le calibre ait la même unité.
è Si vous choisissez les calibres 2000 mA, 200 mA ou 20 mA, penser à brancher le fil rouge sur "mA" !
EXEMPLES :
è Ma 1ère mesure est 2,6 A. Le calibre juste supérieur à 2,6 A est 10 A. Je ne modifie rien.
è Ma 1ère mesure est 0,1 A. Je fais la conversion : 0,1 A = 100 mA. Le calibre juste supérieur à 100 mA est 200 mA.
J'éteins le générateur. Je branche le fil rouge sur la borne "mA". Je sélectionne le calibre "200 mA".
è Ma 1ère mesure est 0,00 A. ATTENTION, il y a un piège ! Cela ne signifie pas forcément que le courant est nul !
Il est peut-être inférieur à 0,01 A. Je fais la conversion : 0,01 A = 10 mA. Le calibre juste supérieur à 10 mA est 20 mA.
J'éteins le générateur. Je branche le fil rouge sur la borne "mA". Je sélectionne le calibre "20 mA".
Mesure d’une tension : Utilisation du voltmètre
Respecter l’ordre chronologique et apprendre sa logique
(1) : Le générateur dans votre circuit doit être éteint au départ.
(2) : Réglage "voltmètre" sur le calibre le plus élevé « 600 V » (Sélecteur dans la portion bleue sur 600 V continu ).
(3) : Branchement du fil noir sur la borne COM.
(4) : Branchement du fil rouge sur la borne « V ».
(5) : Branchement du voltmètre en dérivation aux bornes du dipôle dont on veut mesurer la tension.
(6) : Le courant doit rentrer dans l’appareil par la borne « V » (par le fil rouge sinon l’affichage sera négatif).
(7) : Allumer le générateur de votre circuit : La valeur lue est en V (volt).
(8) : Choix du calibre adapté :
Le CALIBRE doit être juste supérieur à la valeur lue à l’écran et dans tous les cas ne doit jamais être
inférieur à cette valeur.
Dans notre situation, les calibres à choisir sont les suivants : 600 V 200 V 20V 2 V
Il faut bien ANALYSER la PREMIÈRE MESURE :
è ATTENTION à bien lire le résultat. Le point représente la virgule.
è COMPARER cette mesure AUX DIFFÉRENTS CALIBRES POSSIBLES.
EXEMPLES :
è Ma 1ère mesure est 15 V. Le calibre juste supérieur à 15 V est 20 V. Je sélectionne le calibre "20 V".
è Ma 1ère mesure est 1 V. Le calibre juste supérieur à 1 V est 2 V. Je sélectionne le calibre "2 V".
è Ma 1ère mesure est 000 V. ATTENTION, il y a un piège ! Cela ne signifie pas forcément que la tension est nulle !
Elle est peut-être inférieure à 1 V. Le calibre juste supérieur à 1 V est 2 V. Je sélectionne le calibre "2 V".
