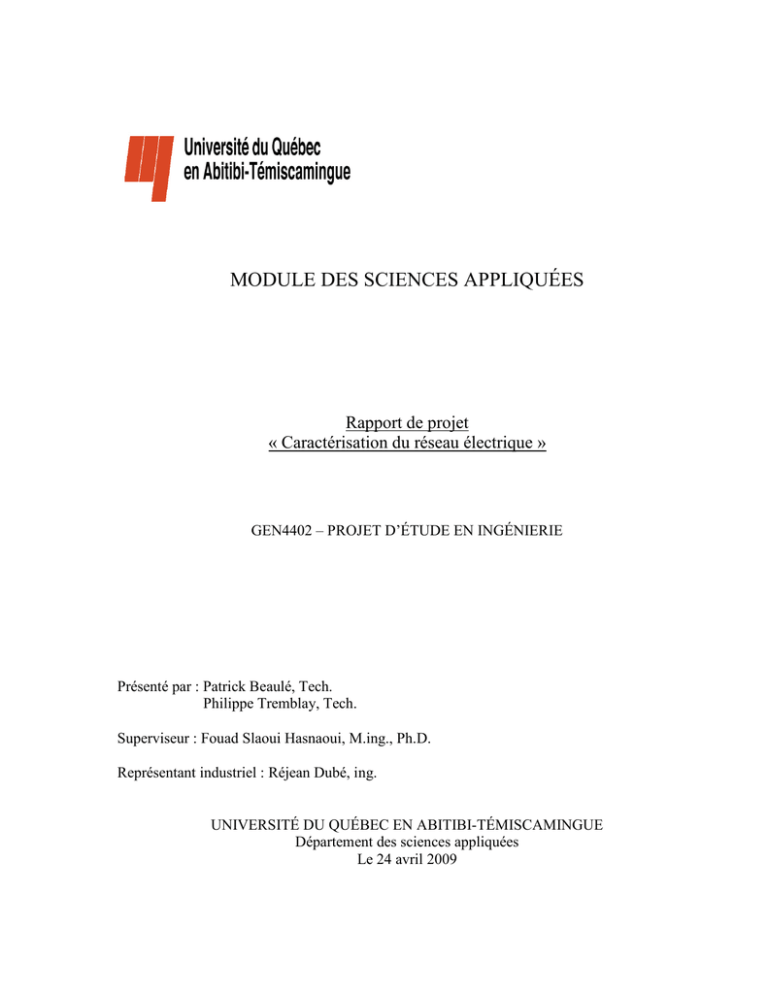

MODULE DES SCIENCES APPLIQUÉES

MODULE DES SCIENCES APPLIQUÉES
Rapport de projet
« Caractérisation du réseau électrique »
GEN4402 – PROJET D’ÉTUDE EN INGÉNIERIE
Présenté par : Patrick Beaulé, Tech.
Philippe Tremblay, Tech.
Superviseur : Fouad Slaoui Hasnaoui, M.ing., Ph.D.
Représentant industriel : Réjean Dubé, ing.
UNIVERSITÉ DU QUÉBEC EN ABITIBI-TÉMISCAMINGUE
Département des sciences appliquées
Le 24 avril 2009

Projet d’étude en ingénierie :
Caractérisation du réseau électrique
Patrick Beaulé Hivers 2009 Page ii
Philippe Tremblay

Projet d’étude en ingénierie :
Caractérisation du réseau électrique
Patrick Beaulé Hivers 2009 Page iii
Philippe Tremblay
REMERCIEMENT
Nous souhaitons remercier toutes les personnes qui ont généreusement donné de leur temps
pour répondre à nos questions ainsi que nous guider lors de la réalisation de ce projet. Sans leur
aide précieuse, ce projet aurait été difficilement réalisable.
Nous voulons spécialement remercier les personnes suivantes pour leur implication
spéciale : Martin Rouleau, responsable de l’entretien des Serres Coopératives de Guyenne, qui
était toujours présent, même les fins de semaine, Gilles Arpin, représentant aux ventes chez
Hydro-Québec, d’avoir éclairé notre lanterne si brillamment, Fouad Slaoui Hasnaoui M.ing.,
Ph.D, professeur à l’Université du Québec en Abitibi-Témiscamingue et Réjean Dubé ing.,
directeur des Serres Coopératives de Guyenne.
De plus, nous voulons aussi remercier Mines Agnico-Eagle Limitée division Laronde ainsi
que le Cégep de l’Abitibi-Témiscamingue pour le prêt de matériels nécessaires à l’aboutissement
de ce projet.
Pour finir, nous voulons remercier tous les collaborateurs du module des sciences
appliquées de l’Université du Québec en Abitibi-Témiscamingue pour leur support sans faille
depuis des années.

Projet d’étude en ingénierie :
Caractérisation du réseau électrique
Patrick Beaulé Hivers 2009 Page iv
Philippe Tremblay
RÉSUMÉ
Les Serres Coopératives de Guyenne est une entreprise faisant la production de produits
horticoles. Ils cultivent des tomates, des fleurs ainsi que des conifères. Leur nombre de serres en
exploitation a beaucoup augmenté depuis leur ouverture en 1980. La complexité de leur réseau
électrique s’est donc accentuée au même rythme. Ainsi, ils désirent avoir une étude sur la qualité
de leur réseau électrique. De plus, ils souhaitent aussi diminuer leur consommation électrique
pour réduire leur facture d’électricité.
Le présent projet intermédiaire en génie électromécanique de l’Université du Québec en
Abitibi-Témiscaminque a pour objectif de répondre à cette demande des Serres Coopératives de
Guyenne. Premièrement, des recherches ont été réalisées pour connaitre l’influence de diverses
charges sur la qualité de l’onde électrique du réseau. Des visites au chantier ont été réalisées
pour visualiser les équipements connectés sur le réseau de notre client. Par la même occasion,
des données ont été recueillies pour caractériser le réseau électrique des Serres de Guyenne.
Nous avons réalisé une étude sur le facteur de puissance ainsi que sur le niveau d’harmonique
présent dans le réseau. Nous avons aussi étudié leur système d’alimentation 120V/240V
composé de plusieurs transformateurs. Les études réalisées nous ont amenés vers des
problématiques qui détériorent la qualité de leur onde électrique et de leur facteur de puissance.
Nous proposons dans ce présent document quelques solutions permettant de résoudre ces
problématiques.

Projet d’étude en ingénierie :
Caractérisation du réseau électrique
Patrick Beaulé Hivers 2009 Page v
Philippe Tremblay
ABSTRACT
Les Serres Coopérative de Guyenne is a leader of greenhouse agricultural production in the
region of Abitibi-Témiscamingue since 1980. They mainly cultivate tomatoes, flowers and
conifers. Year after year, they worked as hard as possible to supply the demand of the industry
with a high quality product. To obtain these great results and popularity, they had to increase the
size of their production. That made them use more electrical equipments. Today, their electrical
network is much bigger and complex than it was 29 years ago.
The following document is an intermediate project in electromechanical engineering that
brings up a study of their electrical network. The goal of the project is to reduce their electrical
bills. We studied the wave form quality on their electrical network. We also analyzed some ways
to reduce the loss of energy. With all the data that we collected, we were able to propose some
solutions to reach our goal. These solutions are principally based on the power factor correction,
the harmonic distortion correction on their electrical network and the reduction of loss on
transformers.
