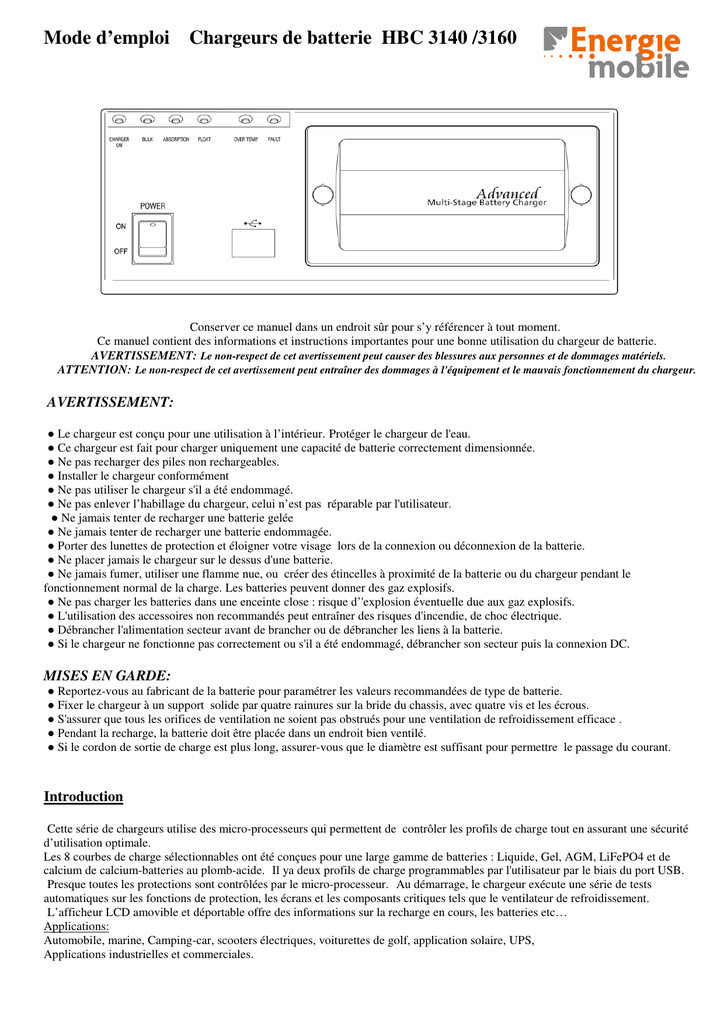

Mode d`emploi Chargeurs de batterie HBC 3140

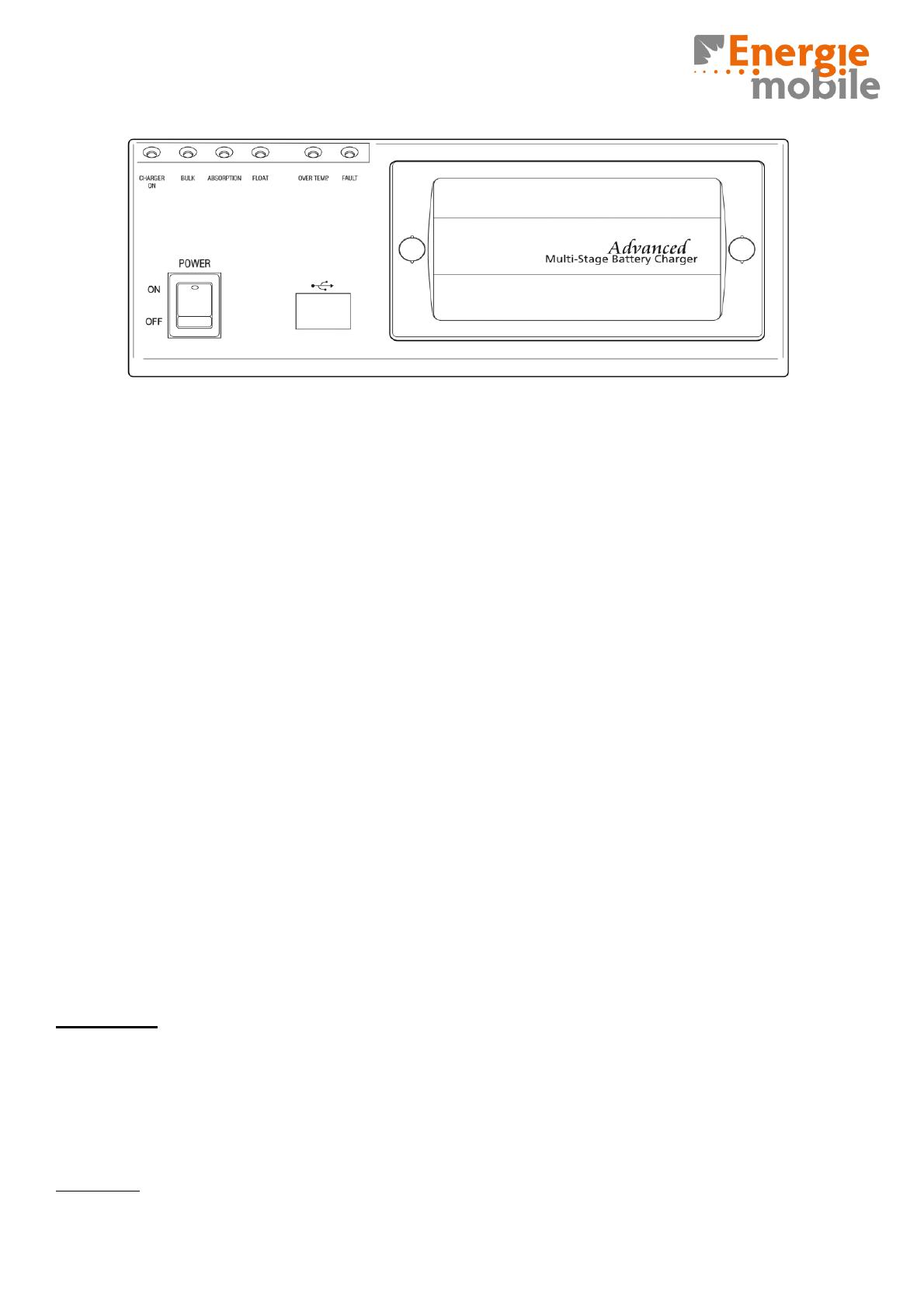

Mode d’emploi Chargeurs de batterie HBC 3140 /3160
Conserver ce manuel dans un endroit sûr pour s’y référencer à tout moment.
Ce manuel contient des informations et instructions importantes pour une bonne utilisation du chargeur de batterie.
AVERTISSEMENT: Le non-respect de cet avertissement peut causer des blessures aux personnes et de dommages matériels.
ATTENTION: Le non-respect de cet avertissement peut entraîner des dommages à l'équipement et le mauvais fonctionnement du chargeur.
AVERTISSEMENT:
● Le chargeur est conçu pour une utilisation à l’intérieur. Protéger le chargeur de l'eau.
● Ce chargeur est fait pour charger uniquement une capacité de batterie correctement dimensionnée.
● Ne pas recharger des piles non rechargeables.
● Installer le chargeur conformément
● Ne pas utiliser le chargeur s'il a été endommagé.
● Ne pas enlever l’habillage du chargeur, celui n’est pas réparable par l'utilisateur.
● Ne jamais tenter de recharger une batterie gelée
● Ne jamais tenter de recharger une batterie endommagée.
● Porter des lunettes de protection et éloigner votre visage lors de la connexion ou déconnexion de la batterie.
● Ne placer jamais le chargeur sur le dessus d'une batterie.
● Ne jamais fumer, utiliser une flamme nue, ou créer des étincelles à proximité de la batterie ou du chargeur pendant le
fonctionnement normal de la charge. Les batteries peuvent donner des gaz explosifs.
● Ne pas charger les batteries dans une enceinte close : risque d’'explosion éventuelle due aux gaz explosifs.
● L'utilisation des accessoires non recommandés peut entraîner des risques d'incendie, de choc électrique.
● Débrancher l'alimentation secteur avant de brancher ou de débrancher les liens à la batterie.
● Si le chargeur ne fonctionne pas correctement ou s'il a été endommagé, débrancher son secteur puis la connexion DC.
MISES EN GARDE:
● Reportez-vous au fabricant de la batterie pour paramétrer les valeurs recommandées de type de batterie.
● Fixer le chargeur à un support solide par quatre rainures sur la bride du chassis, avec quatre vis et les écrous.
● S'assurer que tous les orifices de ventilation ne soient pas obstrués pour une ventilation de refroidissement efficace .
● Pendant la recharge, la batterie doit être placée dans un endroit bien ventilé.
● Si le cordon de sortie de charge est plus long, assurer-vous que le diamètre est suffisant pour permettre le passage du courant.
Introduction
Cette série de chargeurs utilise des micro-processeurs qui permettent de contrôler les profils de charge tout en assurant une sécurité
d’utilisation optimale.
Les 8 courbes de charge sélectionnables ont été conçues pour une large gamme de batteries : Liquide, Gel, AGM, LiFePO4 et de
calcium de calcium-batteries au plomb-acide. Il ya deux profils de charge programmables par l'utilisateur par le biais du port USB.
Presque toutes les protections sont contrôlées par le micro-processeur. Au démarrage, le chargeur exécute une série de tests
automatiques sur les fonctions de protection, les écrans et les composants critiques tels que le ventilateur de refroidissement.
L’afficheur LCD amovible et déportable offre des informations sur la recharge en cours, les batteries etc…
Applications:
Automobile, marine, Camping-car, scooters électriques, voiturettes de golf, application solaire, UPS,
Applications industrielles et commerciales.

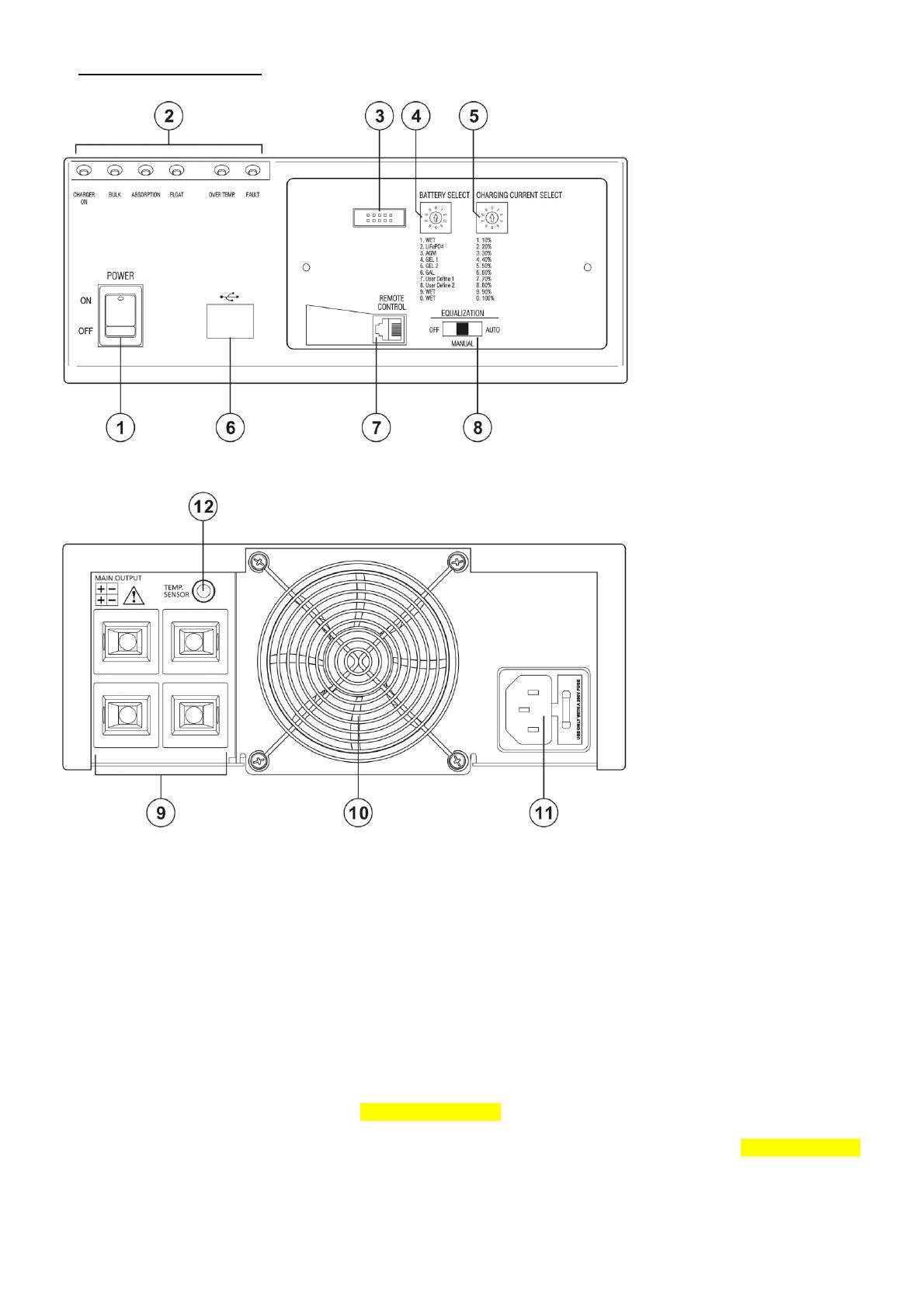

A. Contrôle et indicateurs
1. Interrupteur
Pour allumer et éteindre le chargeur ON = MARCHE et OFF = ARRET
2. Indicateurs d’état de charge par LED
LED Chargeur ON LED (vert): S'allume lors de la mise sous tension
LED Bulk (rouge): chargement avec un maximum de courant
LED Absorption (Orange): Phase de charge avec un maximum de tension
LED float (verte): Charge float avec une tension constante prédéfinie
LED over temp (rouge): S'allume lorsque la température est élevée,
Clignotant lorsque le courant de charge diminue
LED défaut (rouge): Défaut de fonctionnement du chargeur
(Surcharge, court circuit de sortie, inversion de polarité, protection contre les surtensions en sortie)
3. Port de programmation
Utiliser par l’usine seulement
4. Interrupteur de sélection de la batterie
Pour AGM, GEL, LiFePO4, calcium-calcium, (par défaut au GEL P-1)
5. Interrupteur de puissance du chargeur
La puissance peut être sélectionnée de 10% à 100%. Se référer au tableau en face avant pour les réglages. (Par défaut à 100%)
6. Port USB
Brancher le chargeur à l'ordinateur de l'utilisateur pour définir les paramètres.
7. Port pour afficheur LCD à distance
Port pour le branchement de l'afficheur à distance, utiliser le câble fourni ( indication de phase charge, tension, courant de charge,
contrôle à distance de la sortie du chargeur ON / OFF et l’égalisation ).
8. Commutateur de sélection du mode égalisation
3 Positions sélectionnables par l’utilisateur : OFF = Arrêt MANUAL = Manuelle AUTO = Automatique

9. Connexions
Borniers +/- pour connecter les câbles DC à la batterie
10. Ventilateur
11. AC prise avec porte-fusible
12. Capteur de température
Connexion du capteur de température
Capteur pour augmenter / diminuer la tension de charge par rapport à la température de la batterie basse / haute
B. Sélection Type de batterie
Assurez-vous que le chargeur est hors tension, utiliser un tourne vis pour sélectionner le type batterie avec le Sélecteur de batterie (4).
AGM / GEL: Type (VRLA), AGM-GEL, sans entretien
WET: batterie liquide de type plomb-acide (à laquelle l'eau peut être ajoutée)
Calcium-Calcium: le type (VRLA) batteries au plomb au calcium
LiFePO4: Batterie de type phosphate de fer lithium
L'utilisateur peut définir sa propre tension de charge en réglant via le port USB (6) avec un ordinateur
B1. Capacité de la batterie recommandée
Les capacités suivantes AH minimales sont données pour exemple, certaines batteries peuvent prendre une charge plus élevée de
courant, vérifier auprès de fabricants de batteries pour charger des batteries avec une plus petite capacité.
Modèle Chargeur HBC 3230A (24v)
HBC-3140, 40A (12v) HBC-3160, 60A (12v)
Capacité de la batterie 15Ah-300Ah 15 AH - 400 AH 20 AH - 600 AH
C. Installation du chargeur de batterie
Respecter les avertissements et les précautions de sécurité avant d’installer le chargeur.
Vérifier l'état de la batterie, remplir la batterie d’électrolyte liquide si nécessaire
Fixer le chargeur de batterie dans un endroit bien ventilé. Assurez-vous que la ventilation n’est pas bloquée. Ne jamais placer le
chargeur sur le dessus de la batterie.
Brancher l'alimentation secteur et allumer l'interrupteur d'alimentation. Tous les indicateurs sur le panneau avant sont allumés, le
ventilateur tourne à pleine vitesse pendant 10 secondes.
La LED ON (vert) du chargeur et le float doivent être allumés indiquant le bon état pour la recharge de la batterie .
Avant de brancher ou de débrancher les câbles, éteindre l'interrupteur d'alimentation et débrancher le cordon d'alimentation du
secteur 230Vac.
Commencer par brancher le câble rouge au positif + du chargeur ( bornier rouge ) puis au pôle positif de la batterie +.
Ensuite, connecter le câble noir au négatif – du chargeur ( bornier Noir ) puis négatif – du pôle de la batterie.
Assurez-vous que toutes les connexions sont bonnes et bien serrées, vérifier que la polarité est bonne.
Vérifier à nouveau la sélection correcte de la batterie (4) pour le type de batterie (par défaut au GEL P-1) et de la charge (sélection de
courant (5)) pour le réglage du courant de sortie (par défaut à 100%)
Si les câbles ne sont pas fixés et dimensionnés correctement, la résistance totale des câbles va augmenter entraînant une chute
de tension énorme entre les terminaux à la charge.
D. 4-Stage (IUoU) opération de chargement Normale
L'algorithme 4-étape de charge IUoU assure une recharge rapide, complète et en douceur de la batterie .

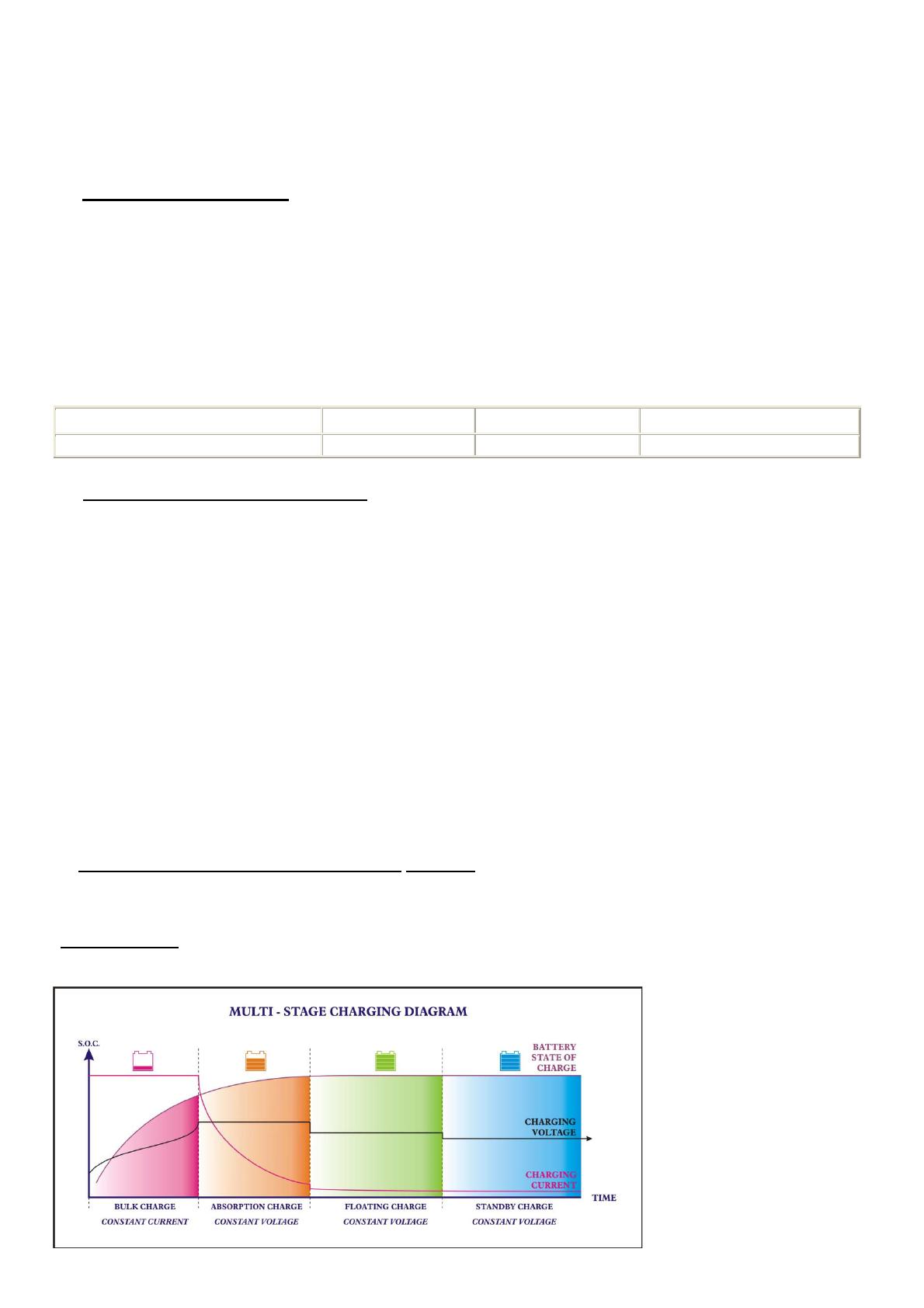

Courbe de charge
Étape 1. LA PHASE I-. Charge courant constant, le voyant Bulk est allumé.

Normalement, la batterie est chargée au maximum de courant constant jusqu'à ce qu'elle s'élève au niveau de la tension d'absorption
sélectionnée.
Si le voltage batterie est inférieur à 10,5v en raison d'une décharge profonde, le courant de charge est réduit à la moitié du maximum
jusqu'à ce que la tension de batterie s'élève au-dessus de 10.5V.
Etape 2. LA PHASE UO-. Charge de tension constante, le voyant Absorption est allumé.
Sélection du type de batterie: Gel P-1: 14.1V /Gel P-2: 14,3 V /AGM: 14,3 V / LiFePO4: 14.6V /Liquide: 14,4 / Calcium: 15,1 V
Quand la tension de la batterie s'élève au niveau de tension d'absorption sélectionnée, la charge est à tension constante et la batterie est
remplie à 85%. La batterie est maintenue à cette haute tension alors que le courant diminue progressivement jusqu’à la valeur Float
Étape 3. LA PHASE UO-. Charge de tension constante, le voyant Float est allumé.
À ce stade, la batterie est pleine et ne prend que la quantité de courant nécessaire pour le maintien de la capacité. La tension float est
préréglée en usine en fonction du type de batterie.
Dans le cas où le chargeur reste dans ce mode avec moins de 5A pendant 72 heures. Le chargeur passe en mode veille.
Etape 4. LA PHASE UO-. Charge de tension constante, Le voyant Float est allumé.
À ce stade, la tension de charge à ce mode sera de 4% inférieure à la tension Float seulement pour le maintien de la capacité.
Remarque: Si la batterie n'a pas atteint la tension de charge en 12 heures, le chargeur passe automatiquement en mode Float par
sécurité
E. Réglage personnel de la courbe de charge
Il y a deux réglages que l’utilisateur peut définir, pour cela utiliser le commutateur de sélection de la batterie (4) placé sur la position 7
ou 8. Brancher le chargeur à un ordinateur via un port USB (6), afin de définir votre propre configuration de charge.
Remarque: Ces réglages ne sont pas réalisables par le biais de la commande à distance.
Phase d’égalisation uniquement pour les batteries à électrolyte liquide
La batterie acide-plomb nécessite périodiquement une charge à haute tension (environ 10% de tension d'absorption de surcharge) pour
équilibrer la tension de chaque cellule, inverser la forte concentration de l'électrolyte au fond et éclaircir les cristaux de sulfate sur les
plaques. Vous pouvez utiliser le bouton de sélection Egalisation (8) pour effectuer l'égalisation manuelle grâce à l'afficheur à distance
en option ou de l’égalisation automatique par le chargeur lui-même.
Une fois que Auto est sélectionné, le chargeur va commencer l’égalisation automatiquement si le chargeur est en mode float depuis
plus de 21 jours.
Dans ce mode, l'indicateur d'absorption se met à clignoter. L e chargeur gardera cette phase pendant 240 minutes. Le chargeur
retournera au mode Float une fois terminé.
Remarque: 1. Ce mode peut être utilisé uniquement avec les batteries liquides (commutateur de sélection de la batterie (4) définie sur
les positions 1, 9 ou 0)
2. Pendant ce mode, l'opérateur peut appuyer sur le bouton FUNC (facultatif d'affichage à distance) pendant 5 secondes pour forcer le
chargeur à basculer en mode float à tout moment.
3. Prendre des précautions particulières lorsque la batterie dégage un gaz explosif lors de la charge d'égalisation.
G. Charge 2 batteries :
Cette fonction est pour les caravanes et les véhicules avec deux batteries distinctes.
Les deux batteries doivent être de la même conception pour éviter la surcharge, car une seule courbe de charge existe pour les deux.
Deux batteries sont chargées simultanément et la batterie avec le niveau le plus bas obtient une grande partie du courant dans la phase
de charge Bulk jusqu'à ce qu'elle soit au même niveau de tension que la seconde batterie
Les deux batteries seront à la phase absorption et float, chargées de façon égale.
H. Ajustement du niveau de puissance
L'utilisateur final peut régler le courant maximal de sortie afin d’adapter le chargeur à la capacité batterie
Assurer-vous que le chargeur est hors tension avant de régler le niveau de puissance.
Utiliser un tournevis pour sélectionner le courant de sortie maximal grâce à l'interrupteur de sélection courant de charge (5).
1. Position 0: 100% du courant nominal
2. Position 9: 90% du courant nominal
3. Position 8: 80% du courant nominal
4. Position 7: 70% du courant nominal
5. Position 6: 60% du courant nominal
6. Poste 5: 50% du courant nominal
7. La position 4: 40% du courant nominal
8. Position 3: 30% du courant nominal
9. La position 2: 20% du courant nominal
0. La position 1: 10% du courant nominal
I. Capteur de température
Avertissement:
Le capteur de température doit être installé à la borne
négative de la batterie, une mauvaise connexion à la
borne positive endommagera le chargeur et le capteur.
Le capteur de température (accessoire) est utilisé pour
une charge optimale en fonction de la température
ambiante.
Fixer le capteur de température sur la batterie.
Brancher le capteur de température avant d’allumer le
chargeur pour activer la fonction de contrôle de température,
ne jamais brancher sur le chargeur pendant la charge.
La tension de compensation pour ce capteur de température

est 20mV / C, plus la température de la batterie augmente, plus la tension de charge baisse. Lorsque la température de la batterie
atteint 60 ° C, le chargeur stoppe la charge, et OTP s'allume.
K. Dépannage
PROBLÈME INDICATIONS CAUSES POSSIBLES SOLUTION PROPOSEE
Chargeur ne fonctionne
pas
Aucun voyant lumineux
allumé.
Pas d'alimentation AC
Fusible prise d'entrée AC
Vérifier les branchements AC
Remplacer le fusible
Pas de sortie DC Chargeur – La LED ne
s'allume pas, les LED Float
et de défaut sont allumées
Cout Circuit de sortie
Plus de protection
déclenchée par la
température
Surpuissance de charge
Inversion de la polarité
Ventilateur DC verrouillé
par un corps étranger ou d'un
dysfonctionnement
Vérifier les connexions DC entre le
chargeur et la batterie. Chargeur
automatique peut se réinitialisé si la
faute est enlevée dans les 20 secondes.
Vérifier que l’entrée d'air au bas du
chargeur est bloquée ou non.
Vérifier la capacité de la batterie /plage
recommandée
Vérifier la polarité, remplacer le fusible
(6)
Vérifier le ventilateur DC
La batterie ne se charge
pas complètement
Tous les voyants travaillent
normalement et de façon
séquentielle
OTP LED clignote
Connexion de la batterie
mauvaise
Commutateur de sélection
type batterie dans un
mauvais réglage
Capacité de la batterie trop
grande
La température ambiante est
trop basse
La batterie est endommagée
ou trop vieille
Niveau de puissance trop
faible
Vérifier le contact, la taille du câble,
l'intégrité du câble
Vérifier à nouveau le type de batterie
pour corriger la sélection de la batterie
Note : Assurez-vous que le chargeur
correspond à la capacité de la batterie
voir le tableau (B2)
Déplacer la pile vers un emplacement à
température ambiante ou avoir une
sonde de température optionnelle
Remplacer la batterie
Vérifier à nouveau le commutateur de
sélection de courant (5) pour corriger le
bon réglage
Temps de chargement
long, la lumière ne vient
pas sur fLOAT après 12
heures de charge.
La lumière d'absorption
reste EN PERMANENCE
Défaut interne du chargeur Retourner le chargeur au distributeur
pour réparation
LED BULK en
permanence
En BULK La lumière reste
allumée tout le temps
Mauvaise sélection du type
de batterie
La batterie est trop épuisée
et la charge douce est
déclenchée
Température de la batterie
trop élevée
Vérifier l’étiquette de la batterie et
modifier la sélection du type de batterie
Recharger la batterie après une journée,
si la lumière reste en Bulk après
plusieurs heures, la batterie est
probablement endommagée et ne peut
pas accepter la charge. Remplacer la
batterie.
Utiliser l'accessoire capteur de
température
