www.opti-solar.com Caractéristiques

www.op-solar.com

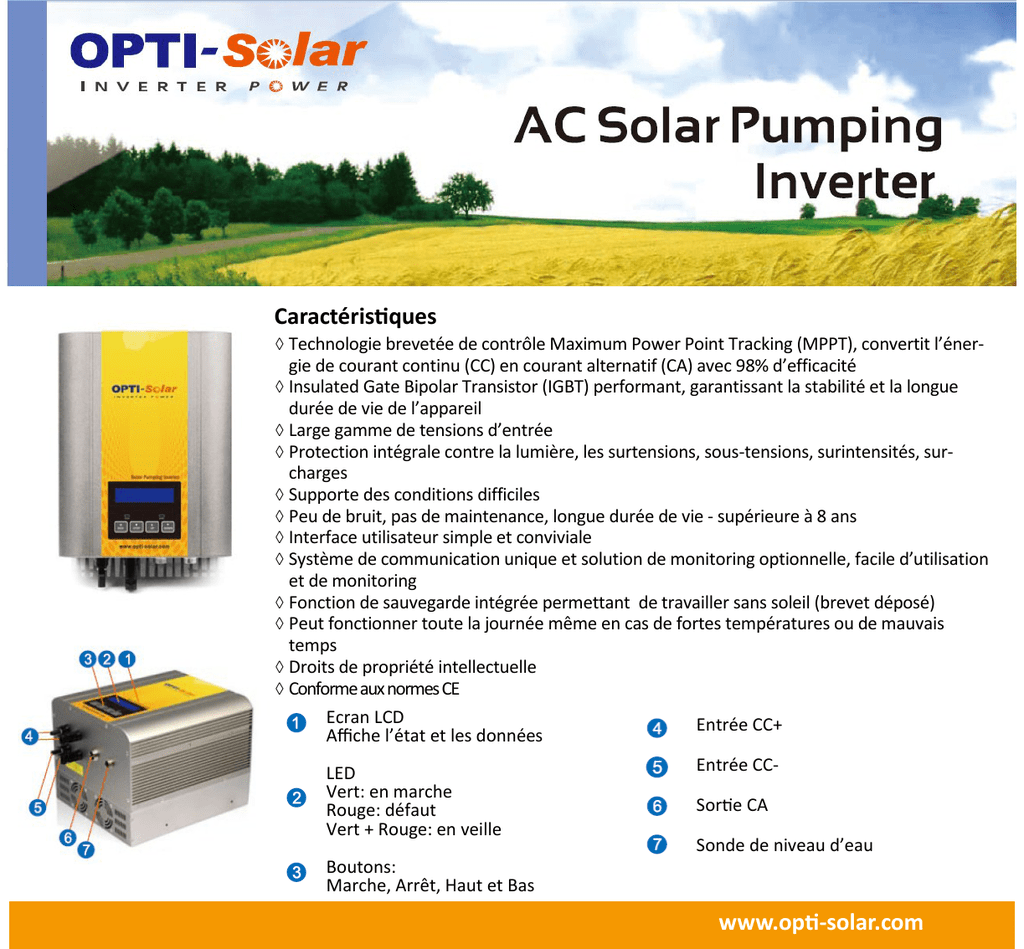

Caractérisques
 Technologie brevetée de contrôle Maximum Power Point Tracking (MPPT), convertit l’éner-
gie de courant continu (CC) en courant alternatif (CA) avec 98% d’efficacité
 Insulated Gate Bipolar Transistor (IGBT) performant, garantissant la stabilité et la longue
durée de vie de l’appareil
 Large gamme de tensions d’entrée
 Protection intégrale contre la lumière, les surtensions, sous-tensions, surintensités, sur-
charges
 Supporte des conditions difficiles
 Peu de bruit, pas de maintenance, longue durée de vie - supérieure à 8 ans
 Interface utilisateur simple et conviviale
 Système de communication unique et solution de monitoring optionnelle, facile d’utilisation
et de monitoring
 Fonction de sauvegarde intégrée permettant de travailler sans soleil (brevet déposé)
 Peut fonctionner toute la journée même en cas de fortes températures ou de mauvais
temps
 Droits de propriété intellectuelle
 Conforme aux normes CE
Ecran LCD
Ache l’état et les données
LED
Vert: en marche
Rouge: défaut
Vert + Rouge: en veille
Boutons:
Marche, Arrêt, Haut et Bas
Entrée CC+
Entrée CC-
Sore CA
Sonde de niveau d’eau

Le meilleur Partenaire pour vos pompes à courant alternaf
Paramètres Techniques
Pompe l’eau jusqu’à 400 mètres de profondeur
Tuyaux jusqu’à 12 pouces
Protecon intégrale de vos pompes
Jusqu’à 6 sondes de niveau d’eau
Opmise facilement votre entrée secteur ou générateur diesel/gaz
Compable avec tout type de pompe triphasée, pas besoin de changer vos pompes actuelles
Permet d’adapter la fréquence et de maximiser la puissance de sore
www.op-solar.com
Modèle Puissance
(Kw)
Tension en circuit
ouvert max (V)
Tension de
MPPT (V)
Courant de sore
triphasé (A)
Fréquence de
sore (Hz)
Tension de
sore (V)
Dimensions
(mm)
MNE-SP370V2 0,37 450 310 ~ 350 2.2 0 ~ 50 220 280*185*155
MNE-SP550V2 0.55 450 310 ~ 350 3.3 0 ~ 50 220 280*185*155
MNE-SP750V2 0.75 450 310 ~ 350 4.5 0 ~ 50 220 280*185*155
MNE-SP1K1V2 1.1 450 310 ~ 350 6.7 0 ~ 50 220 280*185*155
MNE-SP1K5V2 1.5 450 310 ~ 350 9.1 0 ~ 50 220 280*185*155
MNE-SP2K2V3 2.2 760 540 ~ 630 4.5 0 ~ 50 380 300*185*155
MNE-SP3KV3 3 760 540 ~ 630 6.1 0 ~ 50 380 300*185*155
MNE-SP3K7V3 3.7 760 540 ~ 630 7.5 0 ~ 50 380 300*185*155
MNE-SP4KV3 4 760 540 ~ 630 8.1 0 ~ 50 380 440*185*155
MNE-SP5K5V3 5.5 760 540 ~ 630 11 0 ~ 50 380 440*185*155
MNE-SP7K5V3 7.5 760 540 ~ 630 15 0 ~ 50 380 475*240*180
MNE-SP9K2V3 9.2 760 540 ~ 630 19 0 ~ 50 380 475*240*180
MNE-SP11KV3 11 760 540 ~ 630 22 0 ~ 50 380 475*240*180
MNE-SP13KV3 13 760 540 ~ 630 26 0 ~ 50 380 475*240*180
MNE-SP15KV3 15 760 540 ~ 630 30 0 ~ 50 380 420*270*220
MNE-SP18K5V3 18.5 760 540 ~ 630 39 0 ~ 50 380 420*270*220
MNE-SP22KV3 22 760 540 ~ 630 45 0 ~ 50 380 505*315*235
MNE-SP26KV3 26 760 540 ~ 630 53 0 ~ 50 380 505*315*235
MNE-SP30KV3 30 760 540 ~ 630 62 0 ~ 50 380 505*315*235
1. Modèle Standard: 170W~1.5KW avec une sore triphasée 220V.
2. Modèle Standard: 2.2KW~37KW avec une sore triphasée 380V.
3. Autres tension de sore (380V / 400V / 415V) sur demande.

Caractérisques
www.op-solar.com
 Technologie MPPT, capte automatiquement le point de
puissance maximal des panneaux solaires grâce au MPPT,
avec une efficacité de 99%
 Technologie unique de contrôle vectoriel, meilleur support
intelligent pour les pompes à courant continu
 Onde de sortie sinusoïdale, volume sonore très faible
 Protection intégrale contre la marche à vide, les sous-
tensions, surcharges, court-circuits et les phases ouvertes
 Technology Soft Start intégrée
 Pas de capteur à effet Hall, faible coût, facilité d’installation
et de maintenance
 Appareil léger et de petit taille
 Interface humaine avancée oponnelle
 Foncon télécommande SMS oponnelle

Le meilleur Partenaire pour vos pompes à courant connu
Compable avec tout type de pompe en courant connu
Protecon intégrale pour vos pompes
Jusqu’à 6 sondes de niveau d’eau
Installaon facile, sans maintenance
Paramètres techniques
Le moteur est alimenté en courant alternaf
Le régulateur de charge convert l’électricité CC en CA , de sorte que le moteur puisse foncon-
ner et recevoir du courant alternaf pour alimenter la pompe.
Modèle MNE-
SPD120V2
MNP-
SPD120V2A
MNE-
SPD360V3
MNE-
SPD500V4
MNE-
SPD720V5
MNE-
SPDAKAV6
Tension nominale 24 24 36 48 72 110
Gamme de tension
en marche (V) 20-42 20-42 32-44 42-72 42-88 90-132
Tension en circuit
ouvert max (V) 44 44 88 150 150 200
Courant nominal (A) 5 5 10 10,5 10 10
Puissance nominale
(W) 120 120 360 504 720 1100
Dimensions (mm) 26,5*110*20 120*185*100 240*185*100
Poids (Kg) 0,2 1 2
Refroidissement
Refroidisse-
ment par eau
(IP68)
Refroidissement par air (IP52)
www.op-solar.com

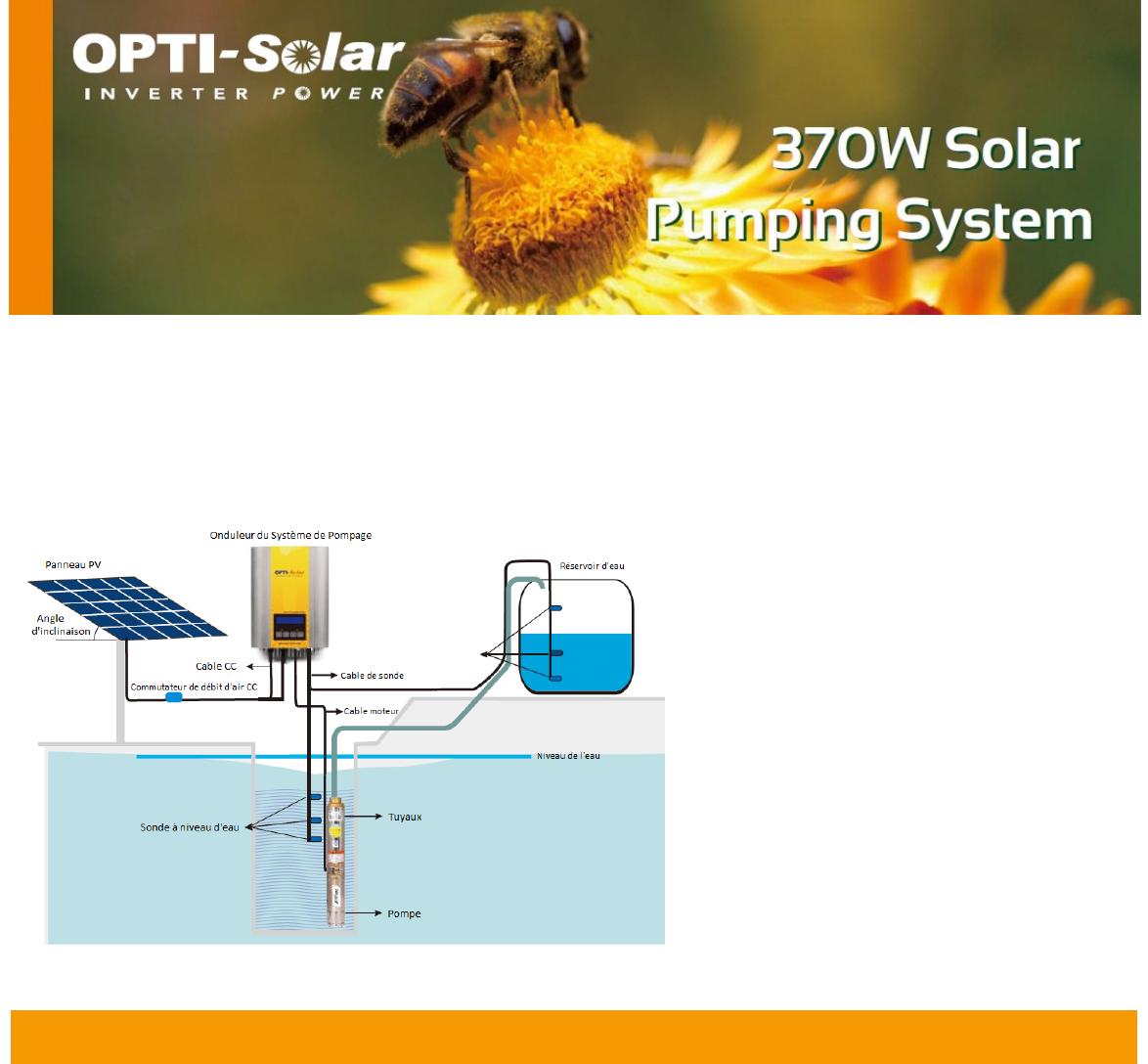

Système de Pompe Solaire 370W
Le Système de Pompe Solaire 370W comporte trois pares: l’onduleur du système de pompage, la pompe
triphasée et le module PV. Le système est capable de pomper 10 à 15m³ par jour.
L’ulisaon de l’ensemble PV 600W nécessite 5.5m² d’espace.
Informaons ules
www.op-solar.com
Conversion métrique
1 litre = 0,262 gallons US = 0,001m³
1 mètre = 2.38 pieds = 0,621 miles
1 cm = 0,3937 pouces
Pression d’eau
1 livre par pouce ² (PSI) = 2,3 litres
Le pression d’eau de ville classique est 40 PSI
Esmaon de la quanté d’eau
quodienne ulisée :
1 personne: 400~4000 litres par jour
1 tête de bétail: 400~1200 litres par jour
Pet animal: 0,04 litre par jour et par livre
Volaille (100): 250~500 litres par jour
Jeunes arbres: 600 litres par jour par temps sec
