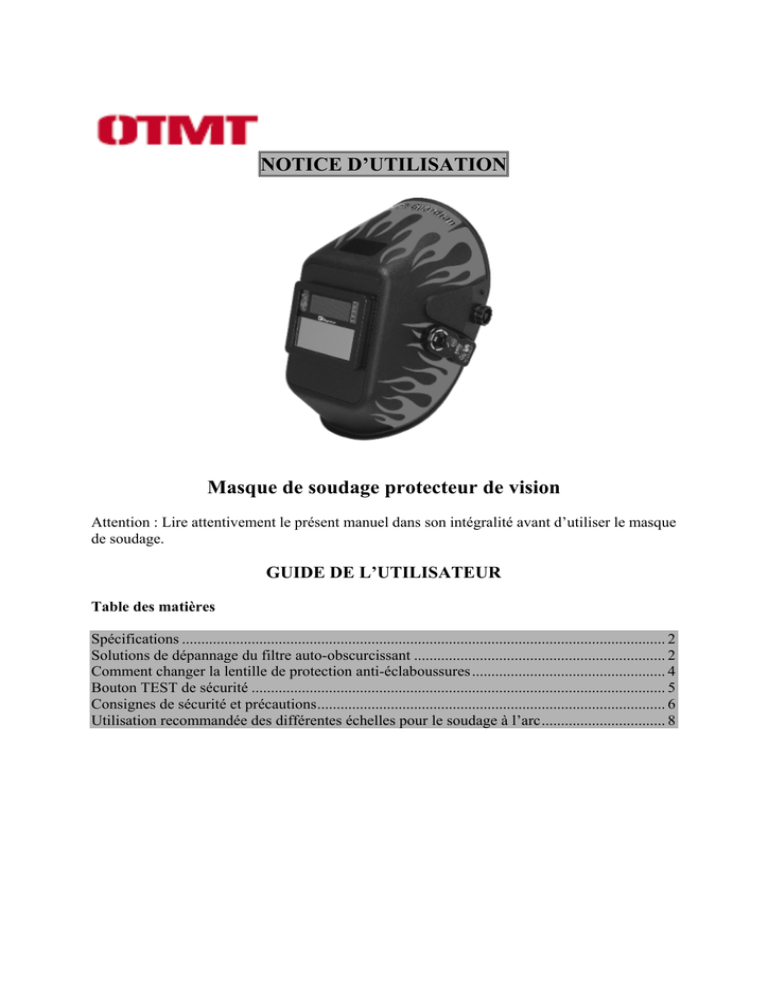

NOTICE D’UTILISATION
Masque de soudage protecteur de vision
Attention : Lire attentivement le présent manuel dans son intégralité avant d’utiliser le masque
de soudage.
GUIDE DE L’UTILISATEUR
Table des matières
Spécifications.............................................................................................................................2
Solutions de dépannage du filtre auto-obscurcissant .................................................................2
Comment changer la lentille de protection anti-éclaboussures..................................................4
Bouton TEST de sécurité ...........................................................................................................5
Consignes de sécurité et précautions..........................................................................................6
Utilisation recommandée des différentes échelles pour le soudage à l’arc................................8

Spécifications
Modèle I400383 K
Protection de soudage Pour MIG et TIG
Matière du masque Polypropylène, protection complète du visage, harnais
à cliquet
Indice d’obscurcissement Teintes 9, 10, 11, 12, 13
État clair Teinte 4
Délai 0,1 à 0,6 secondes
Protection UV/IR Jusqu’à DIN 16
Taille de cartouche 90 mm x 110 mm x 7 mm
Zone de vision 42 mm x 98 mm
Vitesse de commutation 1/10 000 seconde
Source d’alimentation 2 piles au lithium 3,0 V CR2032
Marche/arrêt automatique
Température de fonctionnement - 5 degrés Celsius à 55 degrés Celsius
Température de stockage - 20 degrés Celsius à 65 degrés Celsius
Durée d’autonomie des piles 800 heures
Poids 480 grammes
Solutions de dépannage du filtre auto-obscurcissant
1. Lorsqu’il devient plus difficile de voir à travers le masque :
Nettoyer ou remplacer la « plaque de plastique clair » lorsqu’elle est sale, jaune ou
trouble.
2. Le filtre ne s’obscurcit pas après l’allumage de l’arc :
Contrôler l’état du masque en s’assurant que la « plaque de plastique clair » est propre,
claire et non obstruée. Retirer et contrôler le filtre, s’assurer que les capteurs et les
cellules solaires ne sont pas obstrués, ni cassés ou décolorés et qu’ils sont propres.
Maintenir le filtre vers une source de lumière et faire passer rapidement la main devant
les capteurs. Le filtre doit s’obscurcir momentanément. Ne pas utiliser le masque si le
filtre ne répond pas à ce test. S’assurer qu’aucune partie de votre matériel de soudage
ou de vos gants, que le casque ou que toute autre partie de l’équipement de protection
individuelle n’obscurcissent l’avant du filtre.
3. Le filtre s’éclaire ou scintille au cours du soudage :
Nettoyer ou remplacer la plaque de plastique clair lorsqu’elle est sale ou trouble.
Contrôler et s’assurer que les capteurs et les cellules solaires ne sont pas endommagés,
sales ou couverts d’un film de fumée. Nettoyer le filtre des deux côtés en l’essuyant à
l’aide d'un chiffon doux. S'il est trop sale, utiliser de l'alcool ordinaire.
S’assurer que les capteurs et les cellules solaires ne sont pas bloqués. Ils doivent avoir
une vue non obstruée sur l’arc de soudage afin de fonctionner correctement. Vos bras,
la torche de soudage ou tout autre objet peuvent bloquer les capteurs ou les cellules
solaires même si vous pouvez voir l'arc. L'avant du filtre doit être le plus
2

perpendiculaire possible par rapport à l’arc de soudage afin de fonctionner
correctement.
Ne pas utiliser ce produit si le filtre ne présente pas la teinte foncée.
S’assurer que la distance par rapport à l’arc est réglée. Moins l'ampérage est élevé,
plus le filtre doit être proche de l’arc.
4. Le filtre reste sombre après avoir arrêté le soudage :
Lorsque l’arc a passé le filtre à l’état foncé, certains systèmes lumineux ou toute autre
source de lumière intense peuvent maintenir cet état foncé et empêcher le filtre de
repasser à l’état clair. Si cela survient, passer rapidement la main devant le filtre afin
de bloquer la source lumineuse disruptive ou si possible de faire écran entre la source
lumineuse et la zone de soudage.
5. Le filtre présente une fissure sur la zone de vision avant :
Ne pas utiliser le produit dans cet état. L’obscurcissement total n’est pas garanti.
6. Des projections apparaissent et causent des dégâts au filtre.
Des projections peuvent entrer dans la zone de votre filtre en raison de l’absence de la
plaque de protection. Des projections excessives s’accumulent également dans et
autour de la zone où la plaque de protection est maintenue dans le masque. Changer la
plaque de protection dès qu’elle perd sa souplesse et nettoyer fréquemment les
projections accumulées dans la zone où la plaque de protection est maintenue. Les
dommages causés par des projections ne sont pas couverts par la garantie.
7. Une utilisation correcte de la plaque de protection empêche toute accumulation de
projection sur le filtre et prolonge ainsi la durée de vie du filtre.
3

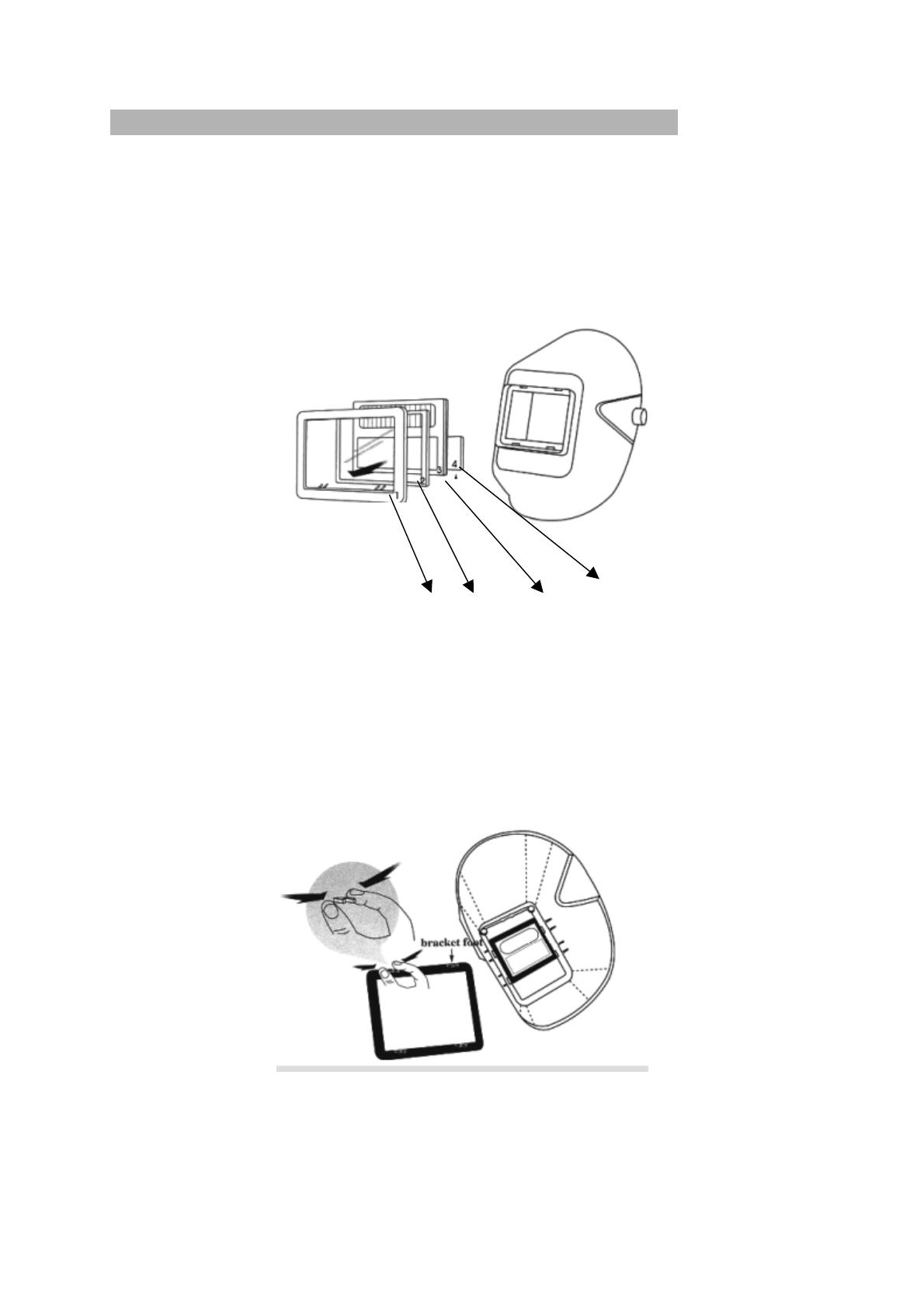

Comment changer la lentille de protection anti-éclaboussures
1. Le protecteur de vision doit être installé entre deux lentilles claires de protection anti-
éclaboussures avant le soudage. Il s’agit de protéger le protecteur de vision contre tout
dommage dû aux éclaboussures de soudage. Pour changer la lentille claire de
protection anti-éclaboussures, si elle est couverte de projections ou éraflée, et qu’il est
difficile de voir au travers.
2. Suivre les procédures suivantes pour installer la lentille :
4
3 2
1
Étape 1 : Support de cadre
Étape 2 : Grande lentille de protection anti-éclaboussures
Étape 3 : Protecteur de vision
Étape 4 : Petite lentille de protection anti-éclaboussures
3. Pincer le « cavalier » avec les doigts pour dégager le support de cadre de l’intérieur du
masque.
4

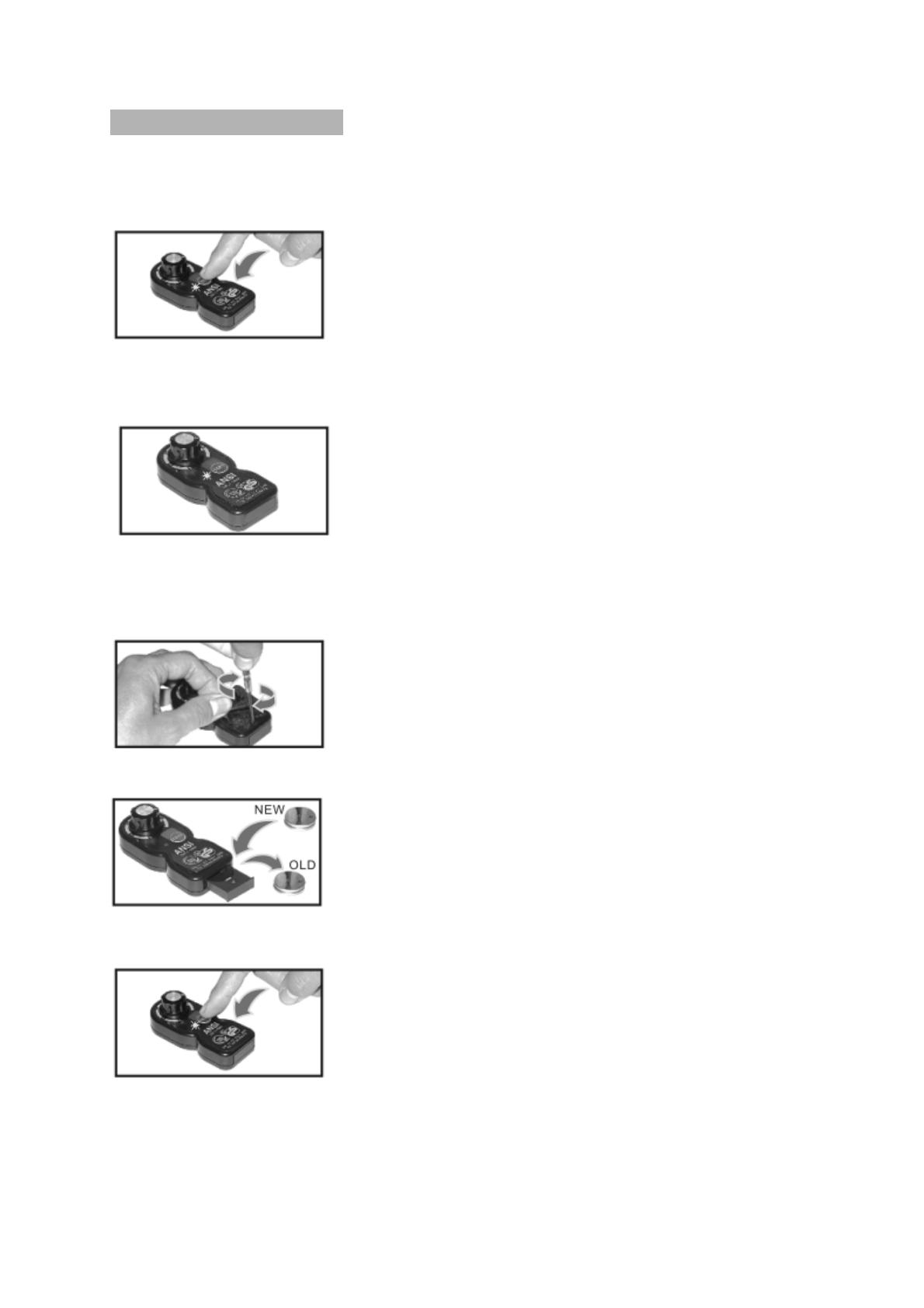

Bouton TEST de sécurité
Quand et comment remplacer les piles :
1- Appuyer sur TEST avant chaque soudage offre
une protection contre un éventuel
endommagement du filtre auto-obscurcissant
hors tension. Le signal normal après avoir
appuyé sur TEST est une lumière rouge
allumée pendant une seconde et un
obscurcissement dans la lentille. Ne pas essayer
de souder avec ce filtre, s'il n'y a pas de signal
normal pour ce test.
c- La tension de chaque pile est
d- cer les deux piles une fois par
3- Desserrer la vis située sous l’étiquette.
4- Tirer le tiroir et remplacer les deux piles.
5- Appuyer sur TEST et re-tester le filtre comme
Conseil : ur de vision peut ne pas répondre à l’arc de soudage de découpe, meulage, soudage
laser OXY-Acétylène Plasma ou de tout soudage inférieur à 20 ampères. Ces coups d'arc sont
trop faibles pour être détectés par les capteurs.
2- Indications de puissance faible des piles. Placer
des piles neuves si les signaux suivants
apparaissent :
a- La lumière rouge clignote.
b- Obscurcissement constant dans la
lentille.
inférieure à 2,5 V.
Rempla
an.
S’assurer que les pôles + et - des piles sont
placés dans le bon sens et vérifier les
connexions. Visser le tiroir sur la boîte de
commutation. Il faut utiliser 2 piles au lithium 3
V CR2032.
indiqué à l’étape 1.
Le protecte
