LBB 190x/10 et LBB 191x/10 - Amplificateurs mélangeurs Plena

Systèmes de communications | LBB 190x/10 et LBB 191x/10 - Amplificateurs mélangeurs Plena
LBB 190x/10 et LBB 191x/10 Amplificateurs mélangeurs Plena
www.boschsecurity.fr
L'amplificateur mélangeur Plena est un système
polyvalent hautes performances présentant
quatre entrées micro mono et une entrée auxiliaire. Il
répond à de nombreuses exigences en matière de
sonorisation pour un prix très attractif.
Fonctions de base
Outre une alimentation fantôme pour microphones à
condensateur, les canaux d'entrée sont pourvus de
filtres vocaux commutables destinés à optimiser
l'intelligibilité de la parole. Les canaux d'entrée 3 et 4
peuvent également être utilisés en niveau ligne. Des
entrées auxiliaires distinctes sont disponibles avec un
réglage du volume et une sélection des entrées
propres.
Le canal d'entrée 1 peut prendre le pas sur toutes les
entrées auxiliaires et micro. La priorité est activée
suite à la fermeture du contact sur le connecteur DIN à
5 broches ou si le niveau de signal sur le canal 1
dépasse la valeur prédéfinie (VOX). Il est possible de
sélectionner un carillon deux tons devant précéder
u
Amplificateurs mélangeurs une ou deux zones de 30
à 120 W
u
Quatre entrées micro/ligne symétriques à faible
niveau acoustique
u
Priorité commutable et commutation VOX sur
l'entrée micro 1
u
Possibilité d'ajouter un carillon deux tons précédant
les annonces
u
Atténuation d'urgence activée par commutation VOX
une annonce prioritaire. Une entrée téléphone ou
d'urgence avec activation VOX et un réglage du volume
prédéfini prend le pas sur toutes les autres entrées.
Les connexions à l'entrée et à la sortie de la boucle
permettent le raccordement d'un appareil externe de
traitement du son, tel qu'un égaliseur ou le
suppresseur de larsen Plena, entre la section du
préamplificateur et l'amplificateur de puissance. Un
vumètre à DEL contrôle la sortie principale. L'unité
présente également un canal de sortie
d'enregistrement.
Les amplificateurs mélangeurs Plena proposent
plusieurs puissances de sortie maximales. La
puissance est directement disponible sur des
connexions 70 et 100 V à tension constante, ainsi que
sur une connexion à basse impédance pour une charge
de 8 ohms. Par ailleurs, les amplificateurs disposent
d'un canal de sortie 70/100 V distinct dédié aux appels
dans les zones où seules des annonces prioritaires
sont requises, ainsi que d'un canal de sortie 70/100 V
destiné au mélange dans les zones où aucune annonce
prioritaire ne doit être diffusée. La sortie appel
2 | LBB 190x/10 et LBB 191x/10 - Amplificateurs mélangeurs Plena
uniquement permet en outre de régler à distance le
niveau des atténuateurs 3 fils. Pour obtenir une
puissance de sortie supérieure à celle délivrée par
l'étage de puissance intégré, des amplificateurs de
puissance Plena supplémentaires peuvent être
connectés en boucle à la sortie de ligne symétrique.
Outre les fonctionnalités du LBB 1912/10, le
LBB 1914/10 possède deux commutateurs sur le
panneau avant pour diriger la sortie de l'amplificateur
vers deux zones distinctes. Cette fonction peut
s'avérer très utile si la diffusion d'annonces ou de
musique d'ambiance est uniquement requise dans une
partie du bâtiment. Dans tous les cas, les appels
prioritaires sont toujours acheminés vers les
deux zones.
Commandes et voyants
Vue avant
•
•
•
•
•
•
•
•
Indicateur de puissance à DEL
DEL d'alimentation
Bouton de réglage du volume général
Quatre boutons pour le réglage du volume des
entrées micro
Trois boutons pour la correction des aigus, des graves
et du volume de la musique d'ambiance
Bouton de sélection de la source de la musique
d'ambiance
Interrupteur marche/arrêt
Deux boutons pour la sélection des zones
(LBB 1914/10 uniquement)
Vue arrière
•
•
•
•
Réglage du volume pour l'entrée d'urgence
Deux commutateurs micro/ligne
Commutateur marche/arrêt pour le carillon
Interrupteur secteur
Connexions
Vue avant
Certification
Europe
CE
Schémas/Remarques

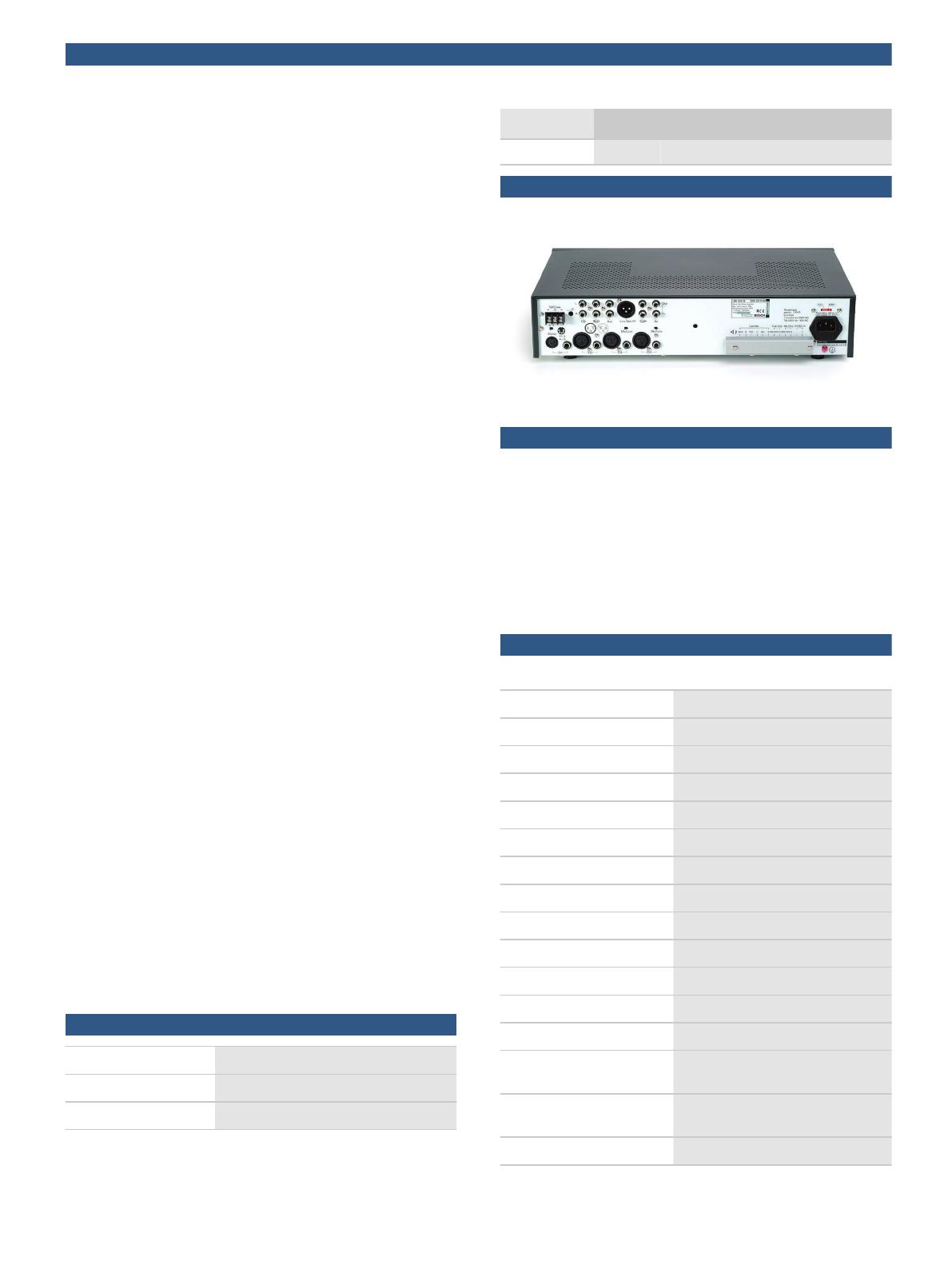

LBB 190x/10 et LBB 191x/10 - Vue arrière
Composants inclus
Quantité
Composants
1
LBB 190x/10 - Amplificateur mélangeur Plena
ou
LBB 191x/10 - Amplificateur mélangeur Plena
1
Cordon d'alimentation
1
Jeu de supports de montage de 19"
1
Instructions d'installation et d'utilisation
Spécifications techniques
Caractéristiques électriques
Alimentation secteur
Tension
230/115 Vca, ±10 %, 50/60 Hz
Courant d'appel
• Prise casque
Vue arrière
•
•
•
•
•
•
•
•
•
•
Région
Entrée micro prioritaire (DIN/jack 6,3 mm)
Entrée micro (XLR/jack 6,3 mm)
Deux entrées micro/ligne (XLR/jack 6,3 mm)
Trois entrées audio (Cinch, 2x)
Entrée d'urgence (vis)
Sortie de ligne (XLR)
Sortie d'enregistrement (Cinch, 2x)
Entrée/sortie d'insertion (Cinch, 2x)
Entrée 24 Vcc
Trois sorties haut-parleurs (vis), cinq pour le modèle
LBB 1914/10
Certifications et accréditations
Sécurité
conf. à EN 60065
Immunité
conf. à EN 55103-2
Émissions
conf. à EN 55103-1
LBB 1903/10
4,5/9 A (230/115 Vca)
LBB 1906/10
5 A/10 A (230/115 Vca)
LBB 1912/10, LBB 1914/10
8/16 A (230/115 Vca)
Alimentation par batterie
Tension
24 Vcc, +15 %/-15 %
Courant
LBB 1903/10
1,6 A
LBB 1906/10
3A
LBB 1912/10, LBB 1914/10
6A
Performances
Réponse en fréquence
50 Hz à 20 kHz (+1/-3 dB à -10 dB à
la sortie nominale)
Distorsion
< 1 % à la puissance de sortie
nominale, 1 kHz
Correction des basses
-8/+8 dB à 100 Hz
3 | LBB 190x/10 et LBB 191x/10 - Amplificateurs mélangeurs Plena
Correction des aigus
-8/+8 dB à 10 kHz
Marge
> 25 dB
Plage dynamique
100 dB
Urgence/téléphone
1x
Entrée micro
2x
Connecteur
Borniers à vis
Connecteur 1
Connecteur DIN à 5 broches, prise
téléphone de 6,3 mm, symétrique,
avec alimentation fantôme
Sensibilité
100 mV à 1 V, réglable
Impédance
> 10 kohms
Connecteur 2
Connecteur XLR à 3 broches, prise
téléphone 6,3 mm, symétrique, avec
alimentation fantôme
Rapport S/B (plat à volume
maxi)
> 65 dB
VOX
Sensibilité
1 mV
Seuil à 50 mV ; temps de réponse de
150 ms ; temps de relâchement de 2 s
Impédance
> 1 kohm
Entrée en sonde
1x
Rapport S/B (plat à volume
maxi)
63 dB
Connecteur
Cinch
Niveau nominal
1V
Rapport S/B (plat à volume
mini/muté)
> 75 dB
Impédance
> 10 kohms
CMRR
> 40 dB (50 Hz à 20 kHz)
Sortie de ligne principale
1x
Marge
> 25 dB
Connecteur
XLR 3 broches, symétrique
Filtre vocal
-3 dB à 315 Hz, passe-haut,
6 dB/oct.
Niveau nominal
1V
Impédance
< 100 ohms
Alimentation fantôme
16 V via 1,2 kohms
Sortie enregistrement
1x
VOX (entrée 1 uniquement)
temps de réponse de 150 ms ; temps
de relâchement de 2 s
Connecteur
Cinch, 2x mono
Entrée de ligne/micro
2x
Niveau nominal
350 mV
Connecteur 3, 4
Connecteur XLR à 3 broches, prise
téléphone 6,3 mm, symétrique, avec
alimentation fantôme
Impédance
1,5 kohms
Sortie en sonde
1x
Connecteur
Cinch
Niveau nominal
1V
Impédance
< 100 ohms
Sensibilité
1 mV (micro), 200 mV (ligne)
Impédance
> 1 kohm (micro) ; > 5 kohms (ligne)
Rapport S/B (plat à volume
maxi)
> 63 dB (micro) ; > 70 dB (ligne)
Rapport S/B (plat à volume
mini/muté)
> 75 dB
CMRR
> 40 dB (50 Hz à 20 kHz)
Marge
> 25 dB
Filtre vocal
-3 dB à 315 Hz, passe-haut, 6 dB/oct.
Alimentation fantôme
16 V via 1,2 kohms (micro)
Entrée auxiliaire
1x
Connecteur
Cinch, stéréo converti en mono
Sensibilité
200 mV
Impédance
22 kohms
Rapport S/B (plat à volume
maxi)
> 70 dB
Rapport S/B (plat à volume
mini/muté)
> 75 dB
Sortie haut-parleur 70/100 V
Connecteur
Vis, flottante
Puissance
Maxi/nominale
LBB 1903/10
45/30 W
LBB 1906/10
90/60 W
LBB 1912/10, LBB 1914/10
180/120 W
Sortie haut-parleur 8 ohms
Connecteur
Vis, flottante
Puissance
LBB 1903/10
16 V (30 W)
LBB 1906/10
22 V (60 W)
LBB 1912/10, LBB 1914/10
31 V (120 W)
Réduction de la puissance au
niveau de l'alimentation 24 V
1 dB
4 | LBB 190x/10 et LBB 191x/10 - Amplificateurs mélangeurs Plena
Consommation
Fonctionnement secteur maxi
LBB 1903/10
100 VA
LBB 1906/10
200 VA
LBB 1912/10, LBB 1914/10
400 VA
24 V (fonctionnement maxi)
LBB 1903/10
1,6 A
LBB 1906/10
3A
LBB 1912/10, LBB 1914/10
6A
Caractéristiques mécaniques
Dimensions (H x l x P)
100 x 430 x 270 mm
(largeur : 19", hauteur : 2U)
Poids
LBB 1903/10
Environ 5 kg
LBB 1906/10
Environ 8,5 kg
LBB 1912/10, LBB 1914/10
Environ 10,5 kg
Montage
Autonome, rack 19"
Couleur
Anthracite
Caractéristiques environnementales
Température de
fonctionnement
-10 ºC à +45 ºC
Température de stockage
-40 ºC à +70 ºC
Humidité relative
< 95 %
Niveau de bruit du ventilateur
< 48 dB NPA à 1 m (sortie maxi)
Informations de commande
LBB 1903/10 - Amplificateur mélangeur Plena
Amplificateur mélangeur, 45 W/30 W, 100 VA,
4,5 A/9 A (230 VAC/150 VAC).
Numéro de commande LBB1903/10
LBB 1906/10 - Amplificateur mélangeur Plena
Amplificateur mélangeur, 90 W/60 W, 200 VA, 5 A/10 A
(230 VAC/150 VAC).
Numéro de commande LBB1906/10
LBB 1912/10 - Amplificateur mélangeur Plena
Amplificateur mélangeur, 180 W/120 W, 100 VA, 8 A/
16 A (230 VAC/150 VAC).
Numéro de commande LBB1912/10
LBB 1914/10 - Amplificateur mélangeur Plena
Amplificateur mélangeur, 180 W/120 W, 100 VA, 8 A/
16 A (230 VAC/150 VAC), 2 zones.
Numéro de commande LBB1914/10
