45 Onduleur - Source centrale à courant alternatif pour éclairage de

45
Onduleur - Source centrale à courant
alternatif pour éclairage de sécurité
CONFORME AUX NORMES
NFEN 50 171
NFC 71 815
UTE 12 201
NFC 15 100
EN 50 091 (93) (95)
Conforme E.R.P
CEM 89/336/CE
DBT 93/68/CE
COFFRET BC PANIQUE
DEPART SUPPLEMENTAIRE PAR
DISJONCTEUR
SUR DEMANDE

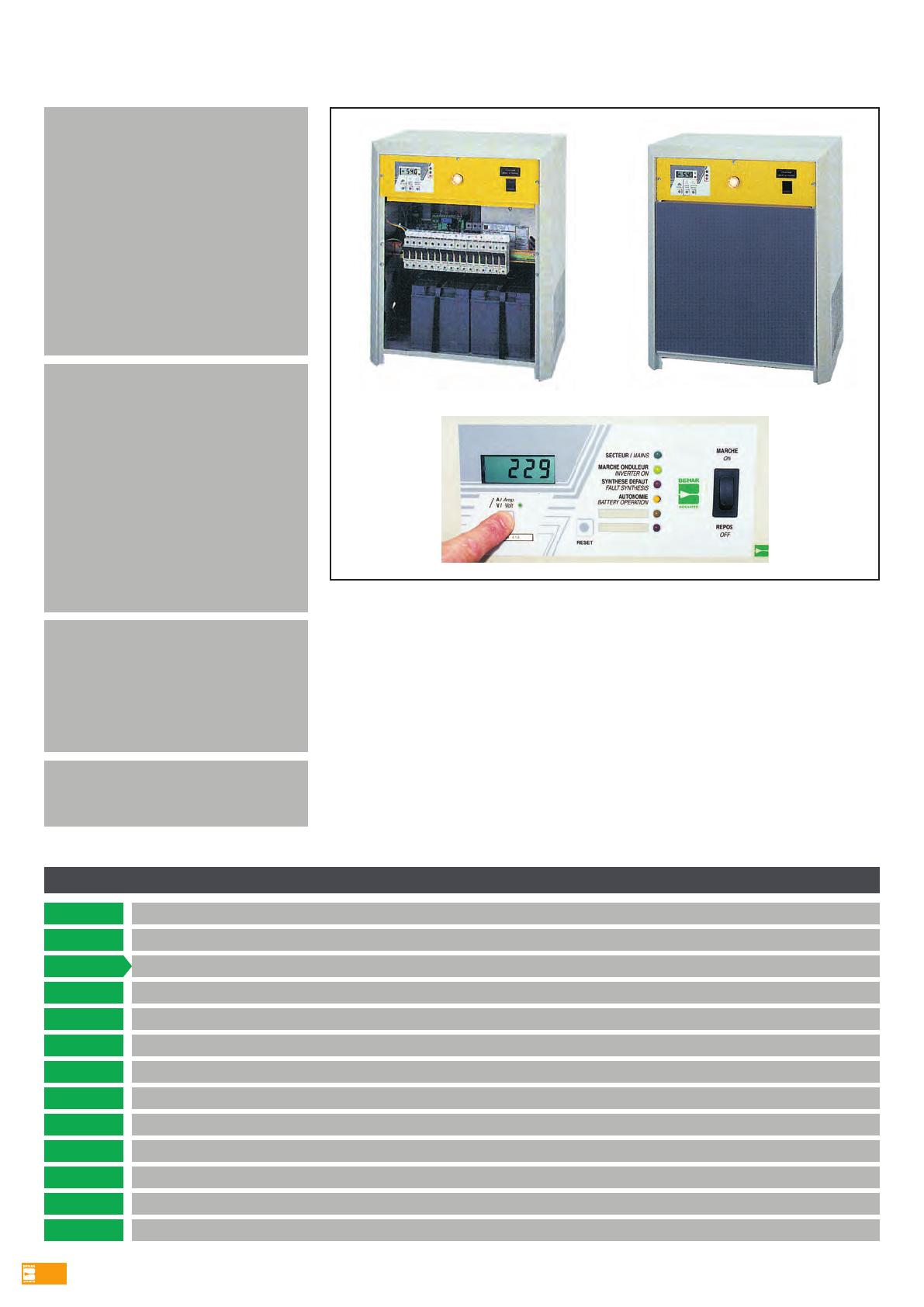

Description technique
Chargeur : automatique
Régulation : automatique
Convertisseur : continu / alternatif
Courant : sinusoidal
Isolation : galvanique
Batterie : plomb étanche
Commande : tableau de sécurité
Afficheur : numérique
Signalisation : par leds
Alarme : contacts secs
Type : permanent
Alimentation : 230 V 50 HZ
Puissance : selon tableau
Départs : protégés par disjoncteur
Isolement : contrôleur incorporé
Autonomie : 1 heure
Technical data
Charger : automatic
Regulation : electronically controlled
Converter : mains-Battery
Current : AC
Isoling : galvanic
Battery : sealed lead acid
Control : security board
Instrumentation : numeric panel
Remote alarm : display panel
System : maintened
Mains input : 230 V 50 HZ
Output : 230 V 50 HZ
Power : 0,6 KVA - 7,5 KVA
Distribution : fuses
Isoling : remote control
Duration : 1 H Une installation d’éclairage de sécurité possède obligatoirement une source d’énergie, autre
que celle réalisant l’éclairage normal. L’onduleur est constitué, essentiellement, d’une batte-
rie, d’un chargeur et d’un dispositif électronique convertissant le courant de la batterie en
courant alternatif. L’intérêt d’une telle installation réside dans la possibilité de raccorder à
cette source des appareils d’éclairage de sécurité fonctionnant habituellement en 230V al-
ternatif, d’où une gamme importante de produits et de tailles particulièrement réduites
lorsqu’ils sont comparés à des bloc autonomes traditionnels. La tension élevée parcourant les
conducteurs résout les problèmes de chutes de tension rencontrés dans des sources à cou-
rant continu 24-48-110V.
L’utilisation de batterie plomb à recombinaisons de gaz sans entretien apporte à
l’exploitant une grande facilité de la maintenance. Le tableau de bord à affichage numérique
permet une visibilité instantanée de l’état dans lequel se trouve l’installation.
35 100 0,6 KVA MONOPHASE MONOPHASE 4 730 x 655 x 245 70 KGS
35 109 0,8 KVA MONOPHASE MONOPHASE 4 760 x 640 x 245 75 KGS
35 101 1 KVA MONOPHASE MONOPHASE 4 730 X 665 X 245 86 KGS
35 102 1,5 KVA MONOPHASE MONOPHASE 4 1320 X 925 X 480 110 KGS
35 110 1,8 KVA MONOPHASE MONOPHASE 6 1320 X 835 X 480 159 KGS
35 103 2 KVA MONOPHASE MONOPHASE 6 1320 X 925 X 480 165 KGS
35 104 2,5 KVA MONOPHASE MONOPHASE 6 1320 X 925 X 480 180 KGS
35 105 3 KVA MONOPHASE MONOPHASE 6 1320 X 925 X 480 195 KGS
35 108 4 KVA MONOPHASE MONOPHASE 6 1320 X 925 X 480 363 KGS
35 111 4,8 KVA MONOPHASE MONOPHASE 6 1320 X 925 X 480 380 KGS
35 106 5 KVA MONOPHASE MONOPHASE 6 1320 X 925 X 480 395 KGS
35 107 6 KVA MONOPHASE MONOPHASE 10 1320 X 925 X 480 460 KGS
35 112 7,5 KVA MONOPHASE MONOPHASE 10 1320 X 925 X 480 540 KGS
Autres puissances nous consulter
OND 0,6
OND 0,8
OND 1
OND 1,5
OND 1,8
OND 2
OND 2,5
OND 3
OND 4
OND 4,8
OND 5
OND 6
OND 7,5
REF. CODE ALIMENTATIONPUISSANCE SORTIE DEPARTS DIMENSIONS POIDS
Nous réalisons aussi des chargeurs-batteries classiques, courant continu, pour des réalisations spécifiques, en 32 versions différentes, nous consulter.
