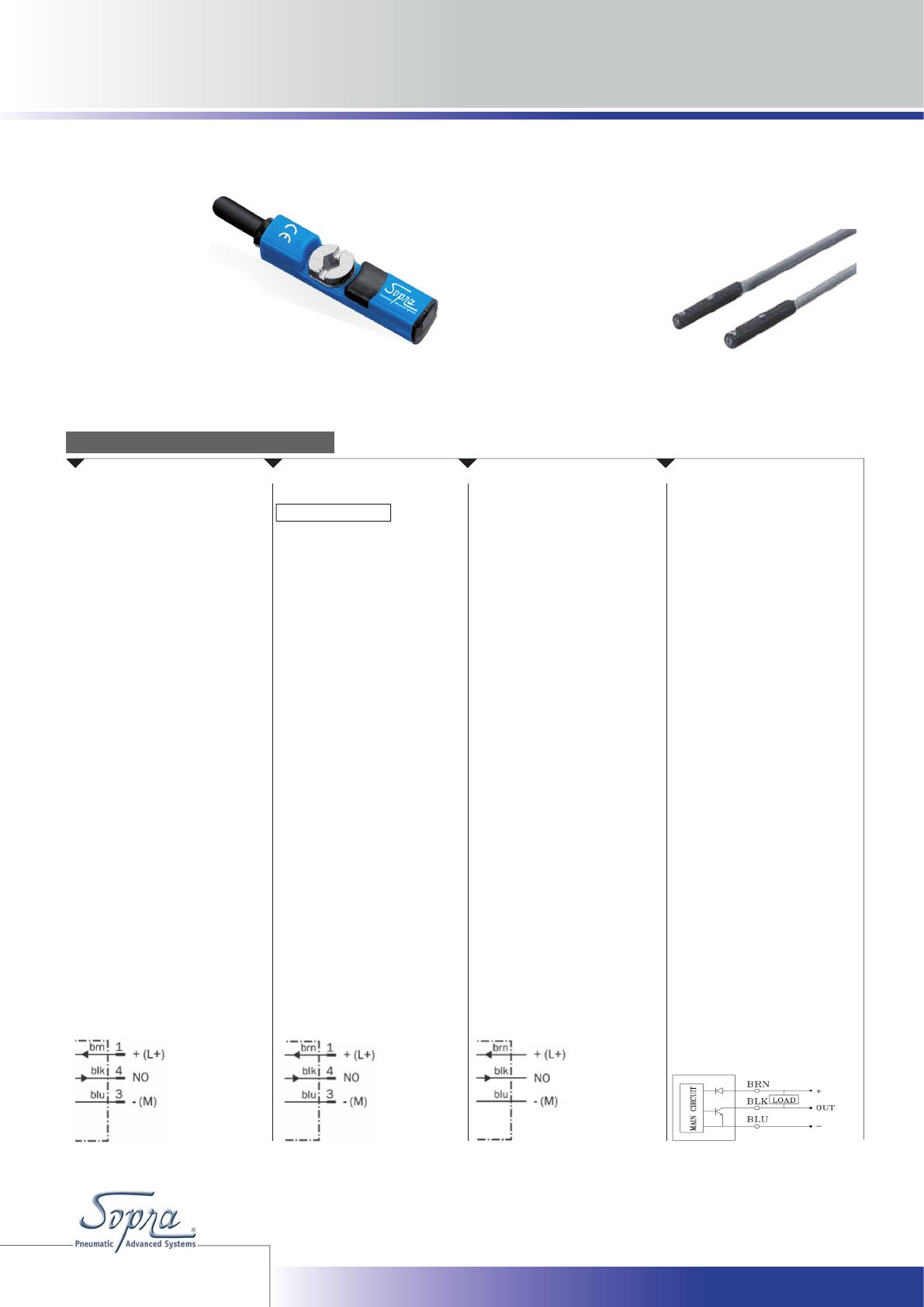

Magnetic sensors for pneumatic cylinders Sopra

Capteurs | SÉRIE F19** & F16
F19** F16
F1971 - PNP M8
Caractéristiques produit
Surface active : à l’avant
Sortie TOR : PNP
Fonction de sortie : fermeture (NO)
Fréquence de commutation : 1000 Hz
Raccordement : câble avec connecteur, M8, 3
br., PUR, 0,3 m
Plage de détection : 3 mm
Informations techniques
Longueur : 24 mm
Tension d’alimentation : CC 10 ... 30 V
Ondulation résiduelle : <= 10 %
Chute de tension : <= 2,2 V
Consommation : <= 10 mA
Sensibilité : 2,6 mT
Courant permanent : <= 200 mA
CEM : selon EN 60 947-5-2
Protection rupture de conducteur : oui
Protection court-circuit (à contrôle
cyclique) : oui
Protection contre les inversions de
polarité : oui
Suppression d’impulsion à la mise sous
tension : oui
Indice de protection : IP 68
Température d’utilisation : -30 °C ... +80 °C
Matériau du boîtier : plastique
Overrun distance typ. : 3 mm
hystérésis : > 0,5 mT
F1972 - PNP M8
à hystérésis augmentée
Caractéristiques produit
Surface active : à l’avant
Sortie TOR : PNP
Fonction de sortie : fermeture (NO)
Fréquence de commutation : 1000 Hz
Raccordement : câble avec connecteur, M8, 3
br., PUR, 0,3 m
Plage de détection : 9 mm
Informations techniques
Longueur : 24 mm
Tension d’alimentation : CC 10 ... 30 V
Ondulation résiduelle : <= 10 %
Chute de tension : <= 2,2 V
Consommation : <= 10 mA
Sensibilité : 2,8 mT
Courant permanent : <= 200 mA
CEM : selon EN 60 947-5-2
Protection rupture de conducteur : oui
Protection court-circuit (à contrôle
cyclique) : oui
Protection contre les inversions de
polarité : oui
Suppression d’impulsion à la mise sous
tension : oui
Indice de protection : IP 68
Température d’utilisation : -30 °C ... +80 °C
Matériau du boîtier : plastique
Overrun distance typ. : 3 mm
hystérésis : > 0,5 mT
F1979 - PNP câble 2 m
F1980 - PNP câble 3 m
Caractéristiques produit
Surface active : à l’avant
Sortie TOR : PNP
Fonction de sortie : fermeture (NO)
Fréquence de commutation : 1000 Hz
Raccordement : câble 3 m pour F1980
câble 2 m pour F1979
Plage de détection : 3 mm
Informations techniques
Longueur : 31,5 mm
Tension d’alimentation : CC 10 ... 30 V
Ondulation résiduelle : <= 10 %
Chute de tension : <= 2,2 V
Consommation : <= 10 mA
Sensibilité : 2,6 mT
Courant permanent : <= 200 mA
CEM : selon EN 60 947-5-2
Protection rupture de conducteur : oui
Protection court-circuit (à contrôle
cyclique) : oui
Protection contre les inversions de
polarité : oui
Suppression d’impulsion à la mise sous
tension : oui
Indice de protection : IP 68
Température d’utilisation : -30 °C ... +80 °C
Matériau du boîtier : plastique
Overrun distance typ. : 3 mm
hystérésis : > 0,5 mT
F16 - PNP M8
Caractéristiques produit
Surface active : à l’avant
Sortie TOR : PNP
Raccordement : câble avec connecteur M8
Informations techniques
Longueur : 0,15 m
Tension d’alimentation : 28 VDC/ AC
Chute de tension : <= 2,5 V
Courant permanent : <= 200 mA max.
Indice de protection : IP 67 (nema 6)
Température ambiance : -10 °C ... +60 °C
Matériau du boîtier : plastique
DÉTECTEUR MAGNÉTIQUE ÉLECTRONIQUE Montage dans rainure en T et sur collier
www.sopra-pneumatic.com

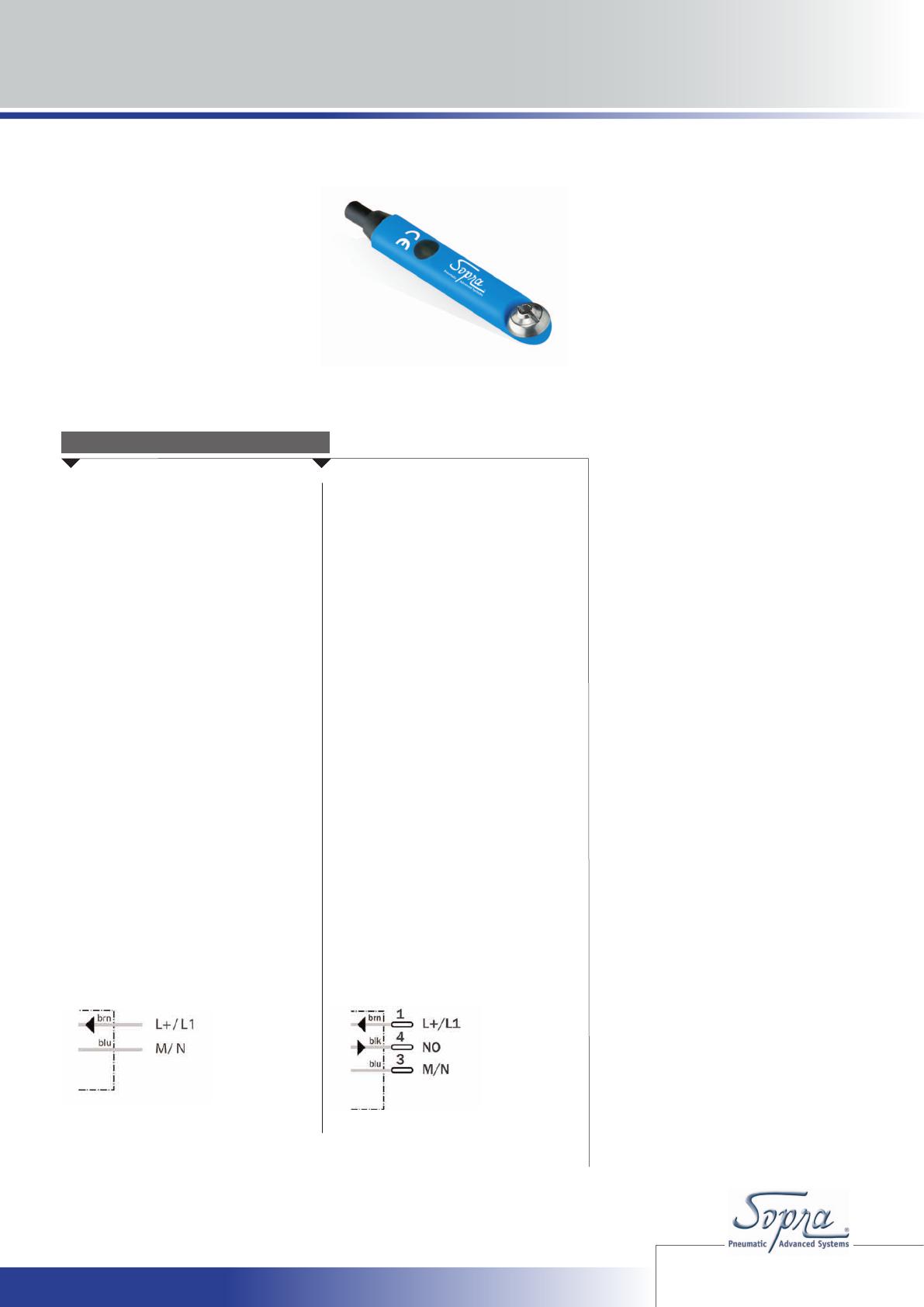

Capteurs inductifs | SÉRIE DI Capteurs | SÉRIE F17**
F1727 - REED câble 2m
Caractéristiques produit
Surface active : au milieu
Sortie TOR : Reed
Fonction de sortie : fermeture (NO)
Fréquence de commutation : 400 Hz
Raccordement : câble avec PVC 2 m
Informations techniques
Longueur : 31,5 mm
Tension d’alimentation : CA/CC 10 ... 120 V
Sensibilité : 3 mT
Courant permanent : <= 100 mA
CEM : selon EN 60 947-5-2
Protection contre les inversions de polarité : oui
Indice de protection : IP 68
Température ambiance : -25 °C ... +75 °C
Matériau du boîtier : plastique
F1755 - REED M8
Caractéristiques produit
Surface active : au milieu
Sortie TOR : Reed
Fonction de sortie : fermeture (NO)
Fréquence de commutation : 400 Hz
Raccordement : c
câble avec connecteur, M8, 3 br.,
PUR, 0,3 m
Informations techniques
Longueur : 31,5 mm
Tension d’alimentation : CA/CC 10 ... 30 V
Chute de tension : <= 2,5 V
Consommation : <= 10 mA
Sensibilité : 3 mT
Courant permanent : <= 500 mA
CEM : selon EN 60 947-5-2
Protection rupture de conducteur :
oui
Protection court-circuit (à contrôle cyclique) : oui
Protection contre les inversions de polarité : oui
Suppression d’impulsion à la mise sous tension : oui
Indice de protection : IP 68
Température ambiance : -25 °C ... +75 °C
Matériau du boîtier : plastique
DÉTECTEUR MAGNÉTIQUE REED - 2 & 3 fils
www.sopra-pneumatic.com

Capteurs | Produits complémentaires
DÉTECTEUR MAGNÉTIQUE MINIATURE
Références Désignations Long./m Connec. Section
DHF-023M08 Prolongateur 3 pôles - câble 2m avec connecteur femelle M8 IP67 (PUR) 2 m Droit 0,34 mm²
DHF-053M08 Prolongateur 3 pôles - câble 5m avec connecteur femelle M8 IP67 (PUR) 5 m Droit 0,34 mm²
DHF-103M08 Prolongateur 3 pôles - câble 10m avec connecteur femelle M8 IP67 (PUR) 10 m Droit 0,34 mm²
DHF-023M08C Prolongateur 3 pôles - câble 2m avec connecteur coudé femelle M8 IP67 (PUR) 2 m Coudé 0,34 mm²
DHF-053M08C Prolongateur 3 pôles - câble 5m avec connecteur coudé femelle M8 IP67 (PUR) 5 m Coudé 0,34 mm²
DHF-103M08C Prolongateur 3 pôles - câble 10m avec connecteur coudé femelle M8 IP67 (PUR) 10 m Coudé 0,34 mm²
PROLONGATEURS M8
DH-200
Caractéristiques produit
Surface active : au milieu
Sortie TOR : Reed
Fonction de sortie : fermeture (NO)
Fréquence de commutation : 1000 Hz
Raccordement : câble PVC 2 m
Informations techniques
Longueur : 24 mm
Tension d’alimentation : CA/CC 5 ... 250 V
Sensibilité : 3mT
Courant permanent : <= 500 mA
Indice de protection : IP 65
Température d’utilisation : -25 °C ... +80 °C
Matériau du boîtier : plastique
SHW.2
Caractéristiques produit
Surface active : au milieu
Sortie TOR : Reed
Fonction de sortie : fermeture (NO)
Fréquence de commutation : 1000 Hz
Raccordement : câble PVC 2 m
Informations techniques
Longueur : 25 mm
Tension d’alimentation : CA/CC 3 ... 110 V
Sensibilité : 3mT
Courant permanent : <= 300 mA
Indice de protection : IP 65
Température d’utilisation : -30 °C ... +80 °C
Matériau du boîtier : plastique
RS1-A
Caractéristiques produit
Surface active : au milieu
Sortie TOR : Reed
Fonction de sortie : fermeture (NO)
Fréquence de commutation : 400 Hz
Raccordement : câble PVC 2 m
Informations techniques
Longueur : 34 mm
Tension d’alimentation : CA/CC 5 ... 130 V
Courant permanent : <= 200 mA
Protection contre les inversions de polarité : oui
Indice de protection : IP 65
Température d’utilisation : -10 °C ... +70 °C
Matériau du boîtier : plastique
DÉTECTEUR MAGNÉTIQUE
F1855
Caractéristiques produit
Surface active : au milieu
Sortie TOR : Reed
Fonction de sortie : fermeture (NO)
Fréquence de commutation : 400 Hz
Raccordement : câble avec connecteur, M8, 3 br., PUR, 0,3 m
Informations techniques
Longueur : 25 mm
Tension d’alimentation : CA/CC 10 ... 30 V
Chute de tension : <= 2,5 V
Consommation : <= 10 mA
Sensibilité : 3 mT
Courant permanent : <= 500 mA
CEM : selon EN 60 947-5-2
Protection rupture de conducteur :
oui
Protection court-circuit (à contrôle cyclique) : oui
Protection contre les inversions de polarité : oui
Suppression d’impulsion à la mise sous tension : oui
Indice de protection : IP 68
Température ambiance : -25 °C ... +75 °C
Matériau du boîtier : plastique
F1871 - PNP M8
Caractéristiques produit
Surface active : à l’avant
Sortie TOR : PNP
Fonction de sortie : fermeture (NO)
Fréquence de commutation : 1000 Hz
Raccordement : câble avec connecteur, M8, 3 br., PUR, 0,3 m
Plage de détection : 3 mm
Informations techniques
Longueur : 24 mm
Tension d’alimentation : CC 10 ... 30 V
Ondulation résiduelle : <= 10 %
Chute de tension : <= 2,2 V
Consommation : <= 10 mA
Sensibilité : 2,6 mT
Courant permanent : <= 200 mA
CEM : selon EN 60 947-5-2
Protection rupture de conducteur : oui
Protection court-circuit (à contrôle cyclique) : oui
Protection contre les inversions de polarité : oui
Suppression d’impulsion à la mise sous tension : oui
Indice de protection : IP 68
Température d’utilisation : -30 °C ... +80 °C
Matériau du boîtier : plastique
Overrun distance typ. : 3 mm - Hystérésis : > 0,5 mT
www.sopra-pneumatic.com

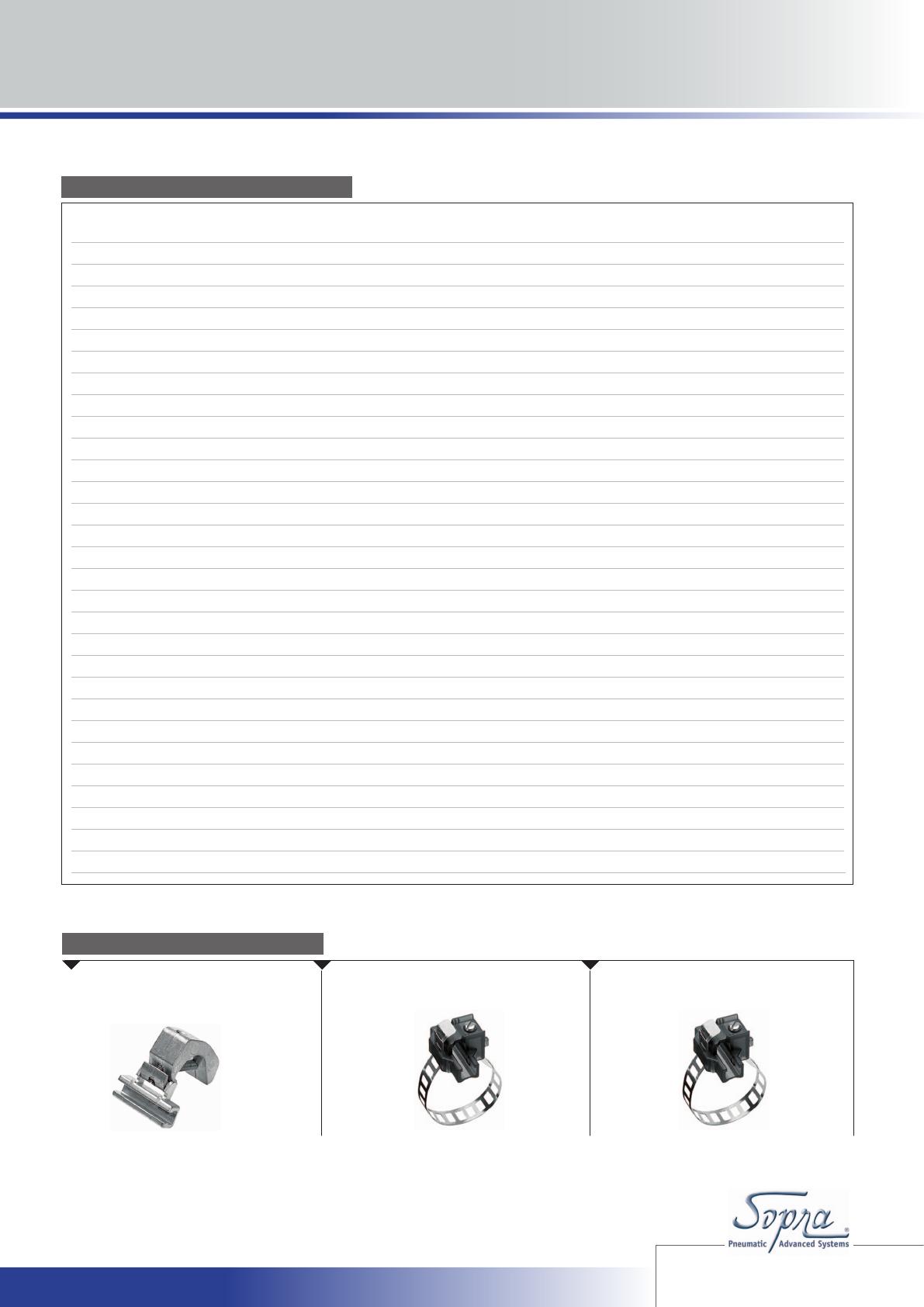

Capteurs inductifs | SÉRIE DI Capteurs & supports | Sélection des capteurs & des supports
Vérins Série Ø Capteur Fixation pour capteur
Vérins cylindriques ISO SÉRIE M ø 10 F17** ou F19** BEF-KHZ-RT1-63
Vérins cylindriques ISO SÉRIE M ø 12 F1771-79 ou F1971 BEF-KHZ-RT1-63
Vérins cylindriques ISO SÉRIE M ø 16 F17** ou F19** BEF-KHZ-RT1-63
Vérins cylindriques ISO SÉRIE M ø 20 F17** ou F19** BEF-KHZ-RT1-63
Vérins cylindriques ISO SÉRIE M ø 25 F17** ou F19** BEF-KHZ-RT1-63
Vérins cylindriques SÉRIE N ø 32 à 63 mm F17** ou F19** BEF-KHZ-RT1-63
Vérins cylindriques SÉRIE N500 ø 32 à 63 mm F17** ou F19** BEF-KHZ-RT1-63
Vérins ISO 15552 SÉRIE ID1S ø 32 à 125 mm F17** ou F19** Montage direct
Vérins ISO 15552 SÉRIE ID1T ø 32 à 125 mm F17** ou F19** BEF-KHZ-PT1
Vérins ISO 15552 SÉRIE ID1T ø 160 à 200 mm F17** ou F19** BEF-KHZ-PT1
Vérins ISO 15552 SÉRIE ID2X ø 32 à 200 mm F17** ou F19** BEF-KHZ-PT1
Vérins ISO 15552 SÉRIE ID1E ø 32 à 100 mm F17** ou F19** Montage direct
Vérins ISO SÉRIE ID1B ø 32 à 63 mm F17** ou F19** Montage direct
Vérins ISO 15552 SÉRIE N11 ø 32 à 125 mm F17** ou F19** Montage direct
Vérins compacts ISO 21287 SÉRIE VI ø 20 à 100 mm F17** ou F19** Montage direct
Vérins compacts ISO 21287 SÉRIE VI*X tout INOX ø tous F17** ou F19** BEF-KHZ-PT1
Vérins compacts SÉRIE VP ø 12 à 100 mm F17** ou F19** Montage direct
Vérins compacts SÉRIE T ø 10 à 100 mm SHW.2 Montage direct
Vérins compacts SÉRIE T ø 125 à 200 mm F17** ou F19** BEF-KHZ-PT1
Vérins CNOMO SÉRIE CNB ø 32 à 200 mm F17** ou F19** BEF-KHZ-PT1
Vérins compacts guidés SÉRIE P ø 16 à 63 mm F17** ou F19** Montage direct
Vérins sans tige SÉRIE Z ø 25 à 63 mm F17** ou F19** Montage direct
Tables rotatives SÉRIE AT ø 15 à 25 mm AR4018010 Montage direct
Vérins rotatifs SÉRIE R ø 32 à 50 mm DH-200 DH-K032050
Vérins rotatifs SÉRIE R ø 63 à 125 mm DH-200 DH-K063125
Pinces pneumatiques SÉRIE M1 ø 16 - 20 - 32 - 50 mm MSW1 Montage direct
Vérins compacts SÉRIE VS ø 20 - 32 - 50 mm F17** ou F19** Montage direct
Vérins olépneumatiques SÉRIE CO ø tous F17** ou F19** Montage direct
Vérins compacts double piston SÉRIE VDP ø tous F17** ou F19** Montage direct
SELECTION DES CAPTEURS & DES SUPPORTS
BEF-KHZ-PT1
montage sur tirants BEF-KHZ-RT1-63
pour vérins cylindriques Ø 8 à 63 mm BEF-KHZ-RT1-125 pour vérins cylindriques Ø 80 à 125 mm
SUPPORTS POUR CAPTEURS F17** & F19**
