Fiche technique

FR
Smart
connections.
Fiche technique

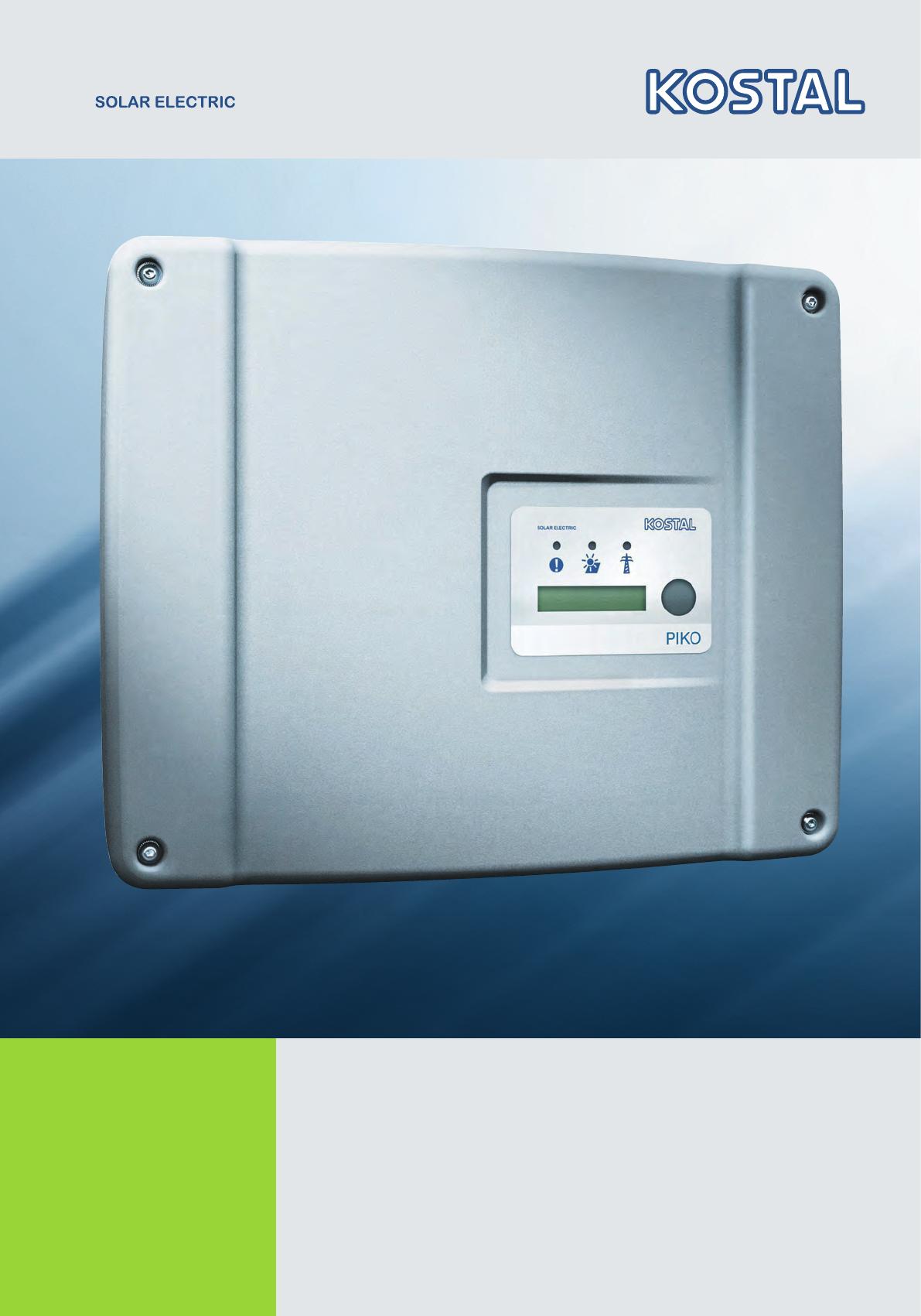

Onduleur PIKO
3.0 | 3.6 | 4.2 | 5.5 | 8.3 | 10.1
Table des matières
Onduleur monophasé
Onduleur PIKO 3.0 ...........................................................................4
Onduleur PIKO 3.6 ...........................................................................5
Onduleur triphasé
Onduleur PIKO 4.2 ...........................................................................6
Onduleur PIKO 5.5 ...........................................................................7
Onduleur PIKO 8.3 ...........................................................................8
Onduleur PIKO 10.1 .........................................................................9
Aperçu des caractéristiques techniques...........................................10
Valable pour tous les produits :
Onduleur monophasé
PIKO 3.0 | 3.6
Onduleur triphasé
PIKO 4.2 | 5.5 | 8.3 | 10.1
Garantie de qualité „Made by KOSTAL“
Alimentation monophasée
Alimentation symétrique triphasée
Large plage de tension d‘entrée, pour un
gain de flexibilité
Jusqu´ à 2 trackers MPP indépendants
Jusqu‘à 3 trackers MPP indépendants
Facilité de montage grâce à sa conception
compacte
Conversion sans transformateur
Conversion sans transformateur
Enregistreur de données intégré
et diverses interfaces de série :
Ethernet, RS485, entrée et sortie
S0, 4 entrées analogiques
Enregistreur de données intégré et
diverses interfaces de série : Ethernet,
RS485, entrée et sortie S0, 4 entrées
analogiques
Réglage simple des paramètres spécifiques au pays
Assistance téléphonique personnalisée
avec un support garanti
Garantie 5 ans (extensible à 10 ou 20 ans
en option)
Serveur Web intégré de série
Jusqu‘à 2 trackers MPP connectables en parallèle pour un courant
d‘entrée plus élevé

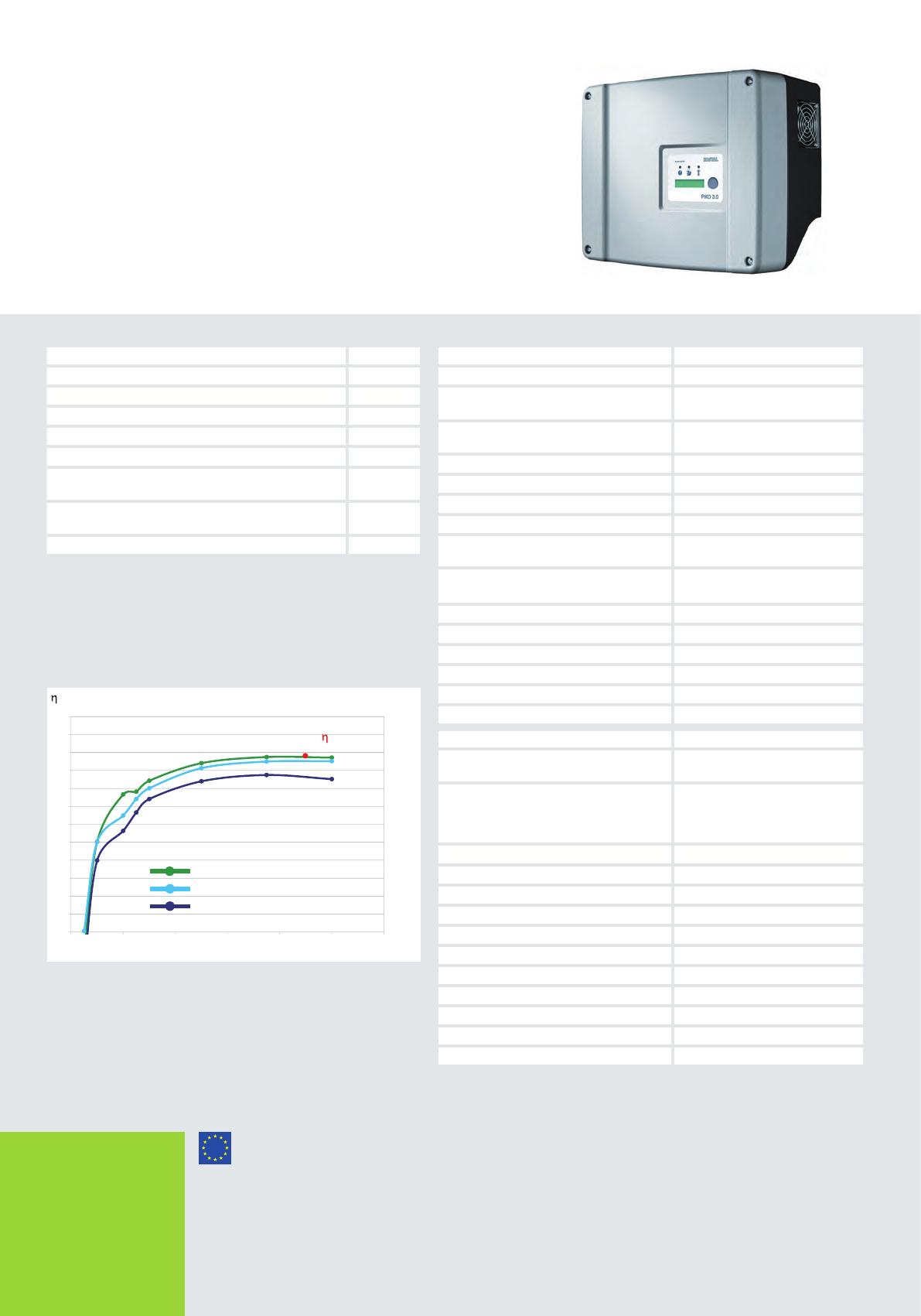

Onduleur PIKO 3.0
• Alimentation monophasée
• Sans transformateur
• Enregistreur de données et interfaces diverses de série :
Ethernet, RS485, Entrée et sortie SO
• Interrupteur DC électronique intégré
• Fabrication sans plomb conforme à la directive européenne RoHS
PIKO 3.0
Caractéristiques techniques
Côté entrée (DC)
Côté sortie (AC)
Nombre d‘entrées DC / nombre de trackers MPP
1/1
Nombre de phases d'alimentation
1
Puissance DC max.
3200 W
Tension de réseau
1/N/PE, AC, 230 V
Tension d’entrée max. (tension à vide)
950 V
264,5 V (BE, CH, FR)
Tension d’entrée min.
180 V
Uacmax, limite de coupure de tension
maximale
Tension d’entrée au démarrage
180 V
184 V (BE, CH, FR)
Tension d'entrée nominale
680 V
Uacmin, limite de coupure de tension
minimale
Courant de sortie max.
Puissance nominale AC
2800 W
13,1 A
Tension MPP max. en cas de puissance nominale DC
pour l'onduleur
850 V
Tension MPP min. Umppmin, en cas de puissance
nominale DC pour l‘onduleur
Puissance max. AC
3000 W
380 V
Fréquence nominale
50 Hz
Courant d‘entrée max.
9A
Fréquence min. du réseau fmin;
limite de coupure
Fréquence max. du réseau fmax;
limite de coupure
47,5 Hz (BE, CH, FR)
Facteur de puissance nominale Cos phi
1
Consommation de nuit
<1 W
50,2 Hz (CH),
51 Hz (BE, FR)
Rendement maximal
94,8 %
Rendement européen
93,6 %
Classe de protection
1
Topologie
Sans transformateur
Type de surveillance réseau
ENS, surveillance du déphasage
Diodes de court-circuit côté DC
94
Protection contre une inversion
de polarité
93
Protection des personnes
Conditions d'utilisation
Unité de surveillance du
courant de fuite, sensible à tous
les courants; surveillance du
défaut à la terre
intérieur + extérieur
Température ambiante
-20 ... 60° C
Humidité de l'air
0 ... 95 %
Principe de refroidissement
Ventilateur régulé
Niveau sonore max.
< 33 dBA
Indice de protection IP selon IEC 60529
IP 55
Connectique côté entrée (DC)
MC 4
Connectique côté sortie (AC)
Bornier à ressort
Dimensions (l x p x h)
420 x 211 x 350 mm
Caractéristiques du taux de rendement
%
97
96
94,8 %
95
MAX
92
91
90
89
Umpp, r = 680 V, string unique
88
Umppmax = 850 V, string unique
87
Umppmin = 380 V, string unique
86
Pac/Pac
nom.
85
0%
20%
Smart
connections.
40%
60%
80%
100%
120%
Poids
19,8 kg
Point de coupure (DC)
Interrupteur électronique intégré
Configurable pour: Deutschland, Österreich, España, Portugal, France, Italia, Suisse, Belgique, Luxembourg,
Nederland, Ελληνική, Българи, Česko, Magyarország, România, Slovensko, Slovenija, Türkiye, United Kingdom, Κύπρος
Déclarations de conformité: Marque CE: Directive,EMV - 2004/108/EC: DIN EN 61000-3-2, EN 61000-3-3, DIN EN 61000-6-2, DIN EN 61000-6-3, Directive basse tension 2006/95/EC, DIN EN 50178, ENS Poste de commande automatique avec surveillance du réseau triphasé (PIKO 3.0/3.6 monophasé) conformément à DIN V VDE
V 0126-1-1:2006-02, Principes d‘essai: DIN V VDE V 0126-1-1 (VDE V 0126-1-1):2006-02 et „Installations autonomes génératrices de courant au réseau basse tension“, Interrupteur DC électronique DCS: IEC 60947-3:1999; DIN EN 60947-3; VDE 0660-107:2006-03, „Appareils de coupure basse tension - Section 3 : interrupteurs à
coupure en charge, sectionneurs, sectionneurs à coupure en charge et combiné-fusibles“; IEC 60364-7-712:2002-05; DIN VDE 0100-712:2006-06
Fabricant: KOSTAL Industrie Electric GmbH, Hagen, Germany
www.kostal-solar-electric.com
-4-

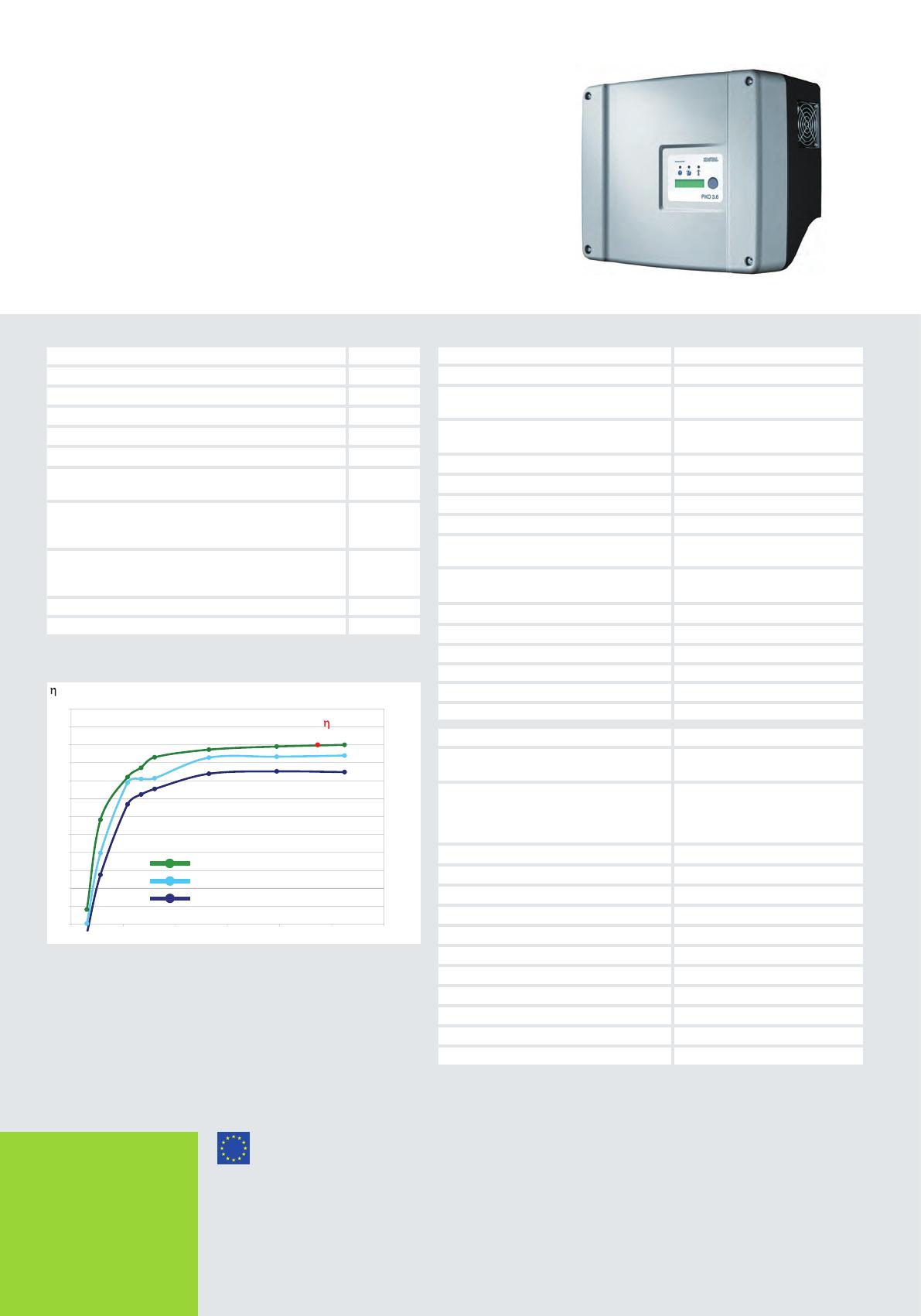

Onduleur PIKO 3.6
• Alimentation monophasée
• Sans transformateur
• Possibilité de montage en parallèle de deux trackers MPP
pour extension de la plage de courant d‘entrée
• Enregistreur de données et interfaces diverses de série :
Ethernet, RS485, Entrée et sortie SO
• Interrupteur DC électronique intégré
• Fabrication sans plomb conforme à la directive européenne RoHS
PIKO 3.6
Caractéristiques techniques
Côté entrée (DC)
Côté sortie (AC)
Nombre d‘entrées DC / nombre de trackers MPP
2/2
Nombre de phases d'alimentation
1
Puissance DC max.
3800 W
Tension de réseau
1/N/PE, AC, 230 V
Tension d’entrée max. (tension à vide)
950 V
264,5 V (BE, CH, FR)
Tension d’entrée min.
180 V
Uacmax, limite de coupure de tension
maximale
Tension d’entrée au démarrage
180 V
Uacmin, limite de coupure de tension
minimale
184 V (BE, CH, FR)
Tension d'entrée nominale
680 V
Tension MPP max. en cas de puissance nominale DC
pour l'onduleur
850 V
Tension MPP min. Umppmin, en cas de puissance
nominale DC pour l‘onduleur, en fonctionnement Multistring symétrique, avec deux trackers ou en parallèle
Tension MPP min. Umppmin en cas de puissance
nominale DC pour l‘onduleur, en fonctionnement
avec un tracker
Courant d‘entrée max.
Courant d‘entrée max. avec montage en parallèle
340 V
440 V
9A
13 A
Caractéristiques du taux de rendement
%
97
94,9 %
96
MAX
95
94
93
92
Courant de sortie max.
15,7 A
Puissance nominale AC
3300 W
Puissance max. AC
3600 W
Fréquence nominale
50 Hz
Fréquence min. du réseau fmin;
limite de coupure
Fréquence max. du réseau fmax;
limite de coupure
47,5 Hz (BE, CH, FR)
Facteur de puissance nominale Cos phi
1
Consommation de nuit
<1 W
Rendement maximal
94,9 %
Rendement européen
94 %
Classe de protection
1
Topologie
Sans transformateur
Type de surveillance réseau
ENS, surveillance du déphasage
Protection contre une inversion
de polarité
Diodes de court-circuit côté DC
Protection des personnes
Conditions d'utilisation
Unité de surveillance du
courant de fuite, sensible à tous
les courants; surveillance du
défaut à la terre
intérieur + extérieur
Température ambiante
-20 ... 60° C
Humidité de l'air
0 ... 95 %
Principe de refroidissement
Ventilateur régulé
Niveau sonore max.
< 33 dBA
Indice de protection IP selon IEC 60529
IP 55
Connectique côté entrée (DC)
MC 4
Connectique côté sortie (AC)
Bornier à ressort
Dimensions (l x p x h)
420 x 211 x 350 mm
91
90
89
Umpp, r = 680 V, string unique
88
Umppmax = 850 V, string unique
87
Umppmin = 340 V, string unique
86
85
Pac/Pac
nom.
0%
20%
Smart
connections.
40%
60%
80%
100%
120%
50,2 Hz (CH),
51 Hz (BE, FR)
Poids
20 kg
Point de coupure (DC)
Interrupteur électronique intégré
Configurable pour: Deutschland, Österreich, España, Portugal, France, Italia, Suisse, Belgique, Luxembourg,
Nederland, Ελληνική, Българи, Česko, Magyarország, România, Slovensko, Slovenija, Türkiye, United Kingdom, Κύπρος
Déclarations de conformité: Marque CE: Directive,EMV - 2004/108/EC: DIN EN 61000-3-2, EN 61000-3-3, DIN EN 61000-6-2, DIN EN 61000-6-3, Directive basse
tension 2006/95/EC, DIN EN 50178, ENS Poste de commande automatique avec surveillance du réseau triphasé (PIKO 3.0/3.6 monophasé) conformément à DIN V VDE
V 0126-1-1:2006-02, Principes d‘essai: DIN V VDE V 0126-1-1 (VDE V 0126-1-1):2006-02 et „Installations autonomes génératrices de courant au réseau basse tension“,
Interrupteur DC électronique DCS: IEC 60947-3:1999; DIN EN 60947-3; VDE 0660-107:2006-03, „Appareils de coupure basse tension - Section 3 : interrupteurs à
coupure en charge, sectionneurs, sectionneurs à coupure en charge et combiné-fusibles“; IEC 60364-7-712:2002-05; DIN VDE 0100-712:2006-06
Fabricant: KOSTAL Industrie Electric GmbH, Hagen, Germany
www.kostal-solar-electric.com
-5-
Onduleur PIKO 4.2
• Alimentation triphasée pour éviter les asymétries de tension
• Sans transformateur
• Possibilité de montage en parallèle de deux trackers MPP
pour extension de la plage de courant d‘entrée
• Enregistreur de données et interfaces diverses de série :
Ethernet, RS485, Entrée et sortie SO
• Interrupteur DC électronique intégré
• Fabrication sans plomb conforme à la directive européenne RoHS
PIKO 4.2
Caractéristiques techniques
Côté entrée (DC)
Côté sortie (AC)
Nombre d‘entrées DC / nombre de trackers MPP
2/2
Nombre de phases d'alimentation
3
Puissance DC max.
4400 W
Tension de réseau
3/N/PE, AC, 230 V / 400 V
Tension d’entrée max. (tension à vide)
950 V
264,5 V (BE, CH, FR)
Tension d’entrée min.
180 V
Uacmax, limite de coupure de tension
maximale
Tension d’entrée au démarrage
180 V
Uacmin, limite de coupure de tension
minimale
184 V (BE, CH, FR)
Tension d'entrée nominale
680 V
Courant de sortie max. par phase
6,1 A
850 V
Puissance nominale AC
3800 W (PT 3680 W)
Puissance max. AC
4200 W
Fréquence nominale
50 Hz
Fréquence min. du réseau fmin;
limite de coupure
Fréquence max. du réseau fmax;
limite de coupure
47,5 Hz (BE, CH, FR)
9A
Facteur de puissance nominale Cos phi
1
13 A
Consommation de nuit
<1 W
Rendement maximal
96 %
Rendement européen
94,7 %
Classe de protection
1
Topologie
Sans transformateur
Type de surveillance réseau
ENS, surveillance des 3 phases
Protection contre une inversion
de polarité
Diodes de court-circuit côté DC
Protection des personnes
Conditions d'utilisation
Unité de surveillance du
courant de fuite, sensible à tous
les courants; surveillance du
défaut à la terre
intérieur + extérieur
Température ambiante
-20 ... 60° C
Humidité de l'air
0 ... 95 %
Principe de refroidissement
Ventilateur régulé
Tension MPP max. en cas de puissance nominale DC
pour l'onduleur
Tension MPP min. Umppmin, en cas de puissance
nominale DC pour l‘onduleur, en fonctionnement Multistring symétrique, avec deux trackers ou en parallèle
Tension MPP min. Umppmin en cas de puissance
nominale DC pour l‘onduleur, en fonctionnement
avec un tracker
Courant d‘entrée max.
Courant d‘entrée max. avec montage en parallèle
360 V
500 V
Caractéristiques du taux de rendement
%
97
96%
96
MAX
95
94
93
92
91
90
89
Umpp, r = 680 V, 2 strings parallèles
88
Umppmax = 850 V, 2 strings parallèles
87
Umppmin= 360 V, 2 strings parallèles
86
Pac/Pac
nom.
85
0%
20%
Smart
connections.
40%
60%
80%
50,2 Hz (CH),
51 Hz (BE, FR)
100%
120%
Niveau sonore max.
< 33 dBA
Indice de protection IP selon IEC 60529
IP 55
Connectique côté entrée (DC)
MC 4
Connectique côté sortie (AC)
Bornier à ressort
Dimensions (l x p x h)
420 x 211 x 350 mm
Poids
20,5 kg
Point de coupure (DC)
Interrupteur électronique intégré
Configurable pour: Deutschland, Österreich, España, Portugal, France, Italia, Suisse, Belgique, Luxembourg,
Nederland, Ελληνική, Българи, Česko, Magyarország, România, Slovensko, Slovenija, Türkiye
Déclarations de conformité: Marque CE: Directive,EMV - 2004/108/EC: DIN EN 61000-3-2, EN 61000-3-3, DIN EN 61000-6-2, DIN EN 61000-6-3, Directive basse tension 2006/95/EC, DIN EN 50178, ENS Poste de commande automatique avec surveillance du réseau triphasé (PIKO 3.0/3.6 monophasé) conformément à DIN V VDE
V 0126-1-1:2006-02, Principes d‘essai: DIN V VDE V 0126-1-1 (VDE V 0126-1-1):2006-02 et „Installations autonomes génératrices de courant au réseau basse tension“, Interrupteur DC électronique DCS: IEC 60947-3:1999; DIN EN 60947-3; VDE 0660-107:2006-03, „Appareils de coupure basse tension - Section 3 : interrupteurs à
coupure en charge, sectionneurs, sectionneurs à coupure en charge et combiné-fusibles“; IEC 60364-7-712:2002-05; DIN VDE 0100-712:2006-06
Fabricant: KOSTAL Industrie Electric GmbH, Hagen, Germany
www.kostal-solar-electric.com
-6-
Onduleur PIKO 5.5
•
•
•
•
Alimentation triphasée pour éviter les asymétries de tension
Sans transformateur
Trois trackers MPP indépendants
Enregistreur de données et interfaces diverses de série :
Ethernet, RS485, Entrée et sortie SO
• Interrupteur DC électronique intégré
• Fabrication sans plomb conforme à la directive européenne RoHS
PIKO 5.5
Caractéristiques techniques
Côté entrée (DC)
Côté sortie (AC)
Nombre d‘entrées DC / nombre de trackers MPP
3/3
Nombre de phases d'alimentation
3
Puissance DC max.
5800 W
Tension de réseau
3/N/PE, AC, 230 V / 400 V
Tension d’entrée max. (tension à vide)
950 V
264,5 V (BE, CH, FR)
Tension d’entrée min.
180 V
Uacmax, limite de coupure de tension
maximale
Tension d’entrée au démarrage
180 V
184 V (BE, CH, FR)
Tension d'entrée nominale
680 V
Uacmin, limite de coupure de tension
minimale
Courant de sortie max. par phase
8A
Puissance nominale AC
5000 W
Puissance max. AC
5500 W
360 V
Fréquence nominale
50 Hz
47,5 Hz (BE, CH, FR)
660 V
Fréquence min. du réseau fmin;
limite de coupure
Fréquence max. du réseau fmax;
limite de coupure
Facteur de puissance nominale Cos phi
50,2 Hz (CH),
51 Hz (BE, FR)
1
Consommation de nuit
<1 W
Rendement maximal
95,3 %
Rendement européen
94,2 %
Classe de protection
1
Topologie
Sans transformateur
Type de surveillance réseau
ENS, surveillance des 3 phases
Diodes de court-circuit côté DC
94
Protection contre une inversion
de polarité
93
Protection des personnes
Tension MPP max. en cas de puissance nominale DC
pour l'onduleur
Tension MPP min. Umppmin, en cas de puissance
nominale DC pour l‘onduleur, en fonctionnement
Multistring symétrique et avec deux trackers
Tension MPP min. Umppmin en cas de puissance
nominale DC pour l‘onduleur, en fonctionnement
avec un tracker
Courant d‘entrée max.
850 V
9A
Caractéristiques du taux de rendement
%
97
95,3 %
96
MAX
95
Conditions d'utilisation
Unité de surveillance du
courant de fuite, sensible à tous
les courants; surveillance du
défaut à la terre
intérieur + extérieur
Umpp, r = 680 V, 2 strings uniques
Température ambiante
-20 ... 60° C
Umppmax = 850 V, 2 strings uniques
Humidité de l'air
0 ... 95 %
Principe de refroidissement
Ventilateur régulé
92
91
90
89
88
87
Umppmin= 360 V, 2 strings uniques
86
Pac/Pac
nom.
85
0%
20%
Smart
connections.
40%
60%
80%
100%
120%
Niveau sonore max.
< 33 dBA
Indice de protection IP selon IEC 60529
IP 55
Connectique côté entrée (DC)
MC 4
Connectique côté sortie (AC)
Bornier à ressort
Dimensions (l x p x h)
420 x 211 x 350 mm
Poids
21,1 kg
Point de coupure (DC)
Interrupteur électronique intégré
Configurable pour: Deutschland, Österreich, España, Portugal, France, Italia, Suisse, Belgique, Luxembourg,
Nederland, Ελληνική, Българи, Česko, Magyarország, România, Slovensko, Slovenija, Türkiye
Déclarations de conformité: Marque CE: Directive,EMV - 2004/108/EC: DIN EN 61000-3-2, EN 61000-3-3, DIN EN 61000-6-2, DIN EN 61000-6-3, Directive basse
tension 2006/95/EC, DIN EN 50178, ENS Poste de commande automatique avec surveillance du réseau triphasé (PIKO 3.0/3.6 monophasé) conformément à DIN V VDE
V 0126-1-1:2006-02, Principes d‘essai: DIN V VDE V 0126-1-1 (VDE V 0126-1-1):2006-02 et „Installations autonomes génératrices de courant au réseau basse tension“,
Interrupteur DC électronique DCS: IEC 60947-3:1999; DIN EN 60947-3; VDE 0660-107:2006-03, „Appareils de coupure basse tension - Section 3 : interrupteurs à
coupure en charge, sectionneurs, sectionneurs à coupure en charge et combiné-fusibles“; IEC 60364-7-712:2002-05; DIN VDE 0100-712:2006-06
Fabricant: KOSTAL Industrie Electric GmbH, Hagen, Germany
www.kostal-solar-electric.com
-7-
Onduleur PIKO 8.3
• Alimentation triphasée pour éviter les asymétries de tension
• Sans transformateur
• Possibilité de montage en parallèle de deux trackers MPP
pour extension de la plage de courant d‘entrée
• Enregistreur de données et interfaces diverses de série :
Ethernet, RS485, Entrée et sortie SO
• Interrupteur DC électronique intégré
• Fabrication sans plomb conforme à la directive européenne RoHS
PIKO 8.3
Caractéristiques techniques
Côté entrée (DC)
Côté sortie (AC)
Nombre d‘entrées DC / nombre de trackers MPP
2/2
Nombre de phases d'alimentation
3
Puissance DC max.
8700 W
Tension de réseau
3/N/PE, AC, 230 V / 400 V
Tension d’entrée max. (tension à vide)
950 V
264,5 V (BE, CH, FR)
Tension d’entrée min.
180 V
Uacmax, limite de coupure de tension
maximale
Tension d’entrée au démarrage
180 V
184 V (BE, CH, FR)
Tension d'entrée nominale
680 V
Uacmin, limite de coupure de tension
minimale
Courant de sortie max. par phase
12 A
Puissance nominale AC
7600 W
Puissance max. AC
8300 W
Fréquence nominale
50 Hz
Fréquence min. du réseau fmin;
limite de coupure
Fréquence max. du réseau fmax;
limite de coupure
Facteur de puissance nominale Cos phi
47,5 Hz (BE, CH, FR)
50,2 Hz (CH),
51 Hz (BE, FR)
1
Consommation de nuit
<1 W
Rendement maximal
96 %
Rendement européen
95,3 %
Classe de protection
1
Topologie
Sans transformateur
Type de surveillance réseau
ENS, surveillance des 3 phases
Protection contre une inversion de
polarité
Diodes de court-circuit côté DC
Protection des personnes
Conditions d'utilisation
Unité de surveillance du
courant de fuite, sensible à tous
les courants; surveillance du
défaut à la terre
intérieur + extérieur
Température ambiante
-20 ... 60° C
Humidité de l'air
0 ... 95 %
Principe de refroidissement
Ventilateur régulé
Niveau sonore max.
ventilateur 25 % -> 33 dBA
ventilateur 50 % -> 41 dBA
ventilateur 75 % .... 100% -> <46 dBA
Indice de protection IP selon IEC 60529
IP 55
Connectique côté entrée (DC)
MC 4
Connectique côté sortie (AC)
Bornier à ressort
Dimensions (l x p x h)
520 x 230 x 450 mm
Poids
33 kg
Point de coupure (DC)
Interrupteur électronique intégré
Tension MPP max. en cas de puissance nominale DC
pour l'onduleur
Tension MPP min. Umppmin, en cas de puissance
nominale DC pour l‘onduleur, en fonctionnement Multistring symétrique, avec deux trackers ou en parallèle
850 V
400 V
Courant d‘entrée max.
12,5 A
Courant d‘entrée max. avec montage en parallèle
25 A
Caractéristiques du taux de rendement
%
97
96 %
MAX
96
95
94
93
92
91
90
89
Umpp, r = 680 V, 2 strings parallèles
88
Umppmax = 850 V, 2 strings parallèles
87
Umppmin= 400 V, 2 strings parallèles
86
Pac/Pac
nom.
85
0%
20%
Smart
connections.
40%
60%
80%
100%
120%
Configurable pour: Deutschland, Österreich, España, Portugal, France, Italia, Suisse, Belgique, Luxembourg,
Nederland, Ελληνική, Българи, Česko, Magyarország, România, Slovensko, Slovenija, Türkiye
Déclarations de conformité: Marque CE: Directive,EMV - 2004/108/EC: DIN EN 61000-3-2, EN 61000-3-3, DIN EN 61000-6-2, DIN EN 61000-6-3, Directive basse tension 2006/95/EC, DIN EN 50178, ENS Poste de commande automatique avec surveillance du réseau triphasé (PIKO 3.0/3.6 monophasé) conformément à DIN V VDE
V 0126-1-1:2006-02, Principes d‘essai: DIN V VDE V 0126-1-1 (VDE V 0126-1-1):2006-02 et „Installations autonomes génératrices de courant au réseau basse tension“, Interrupteur DC électronique DCS: IEC 60947-3:1999; DIN EN 60947-3; VDE 0660-107:2006-03, „Appareils de coupure basse tension - Section 3 : interrupteurs à
coupure en charge, sectionneurs, sectionneurs à coupure en charge et combiné-fusibles“; IEC 60364-7-712:2002-05; DIN VDE 0100-712:2006-06
Fabricant: KOSTAL Industrie Electric GmbH, Hagen, Germany
www.kostal-solar-electric.com
-8-
Onduleur PIKO 10.1
•
•
•
•
Alimentation triphasée pour éviter les asymétries de tension
Sans transformateur
Trois trackers MPP indépendants
Possibilité de montage en parallèle de deux trackers MPP
pour extension de la plage de courant d‘entrée
• Enregistreur de données et interfaces diverses de série :
Ethernet, RS485, Entrée et sortie SO
• Interrupteur DC électronique intégré
• Fabrication sans plomb conforme à la directive européenne RoHS
PIKO 10.1
Caractéristiques techniques
Côté entrée (DC)
Côté sortie (AC)
Nombre d‘entrées DC / nombre de trackers MPP
3/3
Nombre de phases d'alimentation
3
Puissance DC max.
11000 W
Tension de réseau
3/N/PE, AC, 230 V / 400 V
Tension d’entrée max. (tension à vide)
950 V
264,5 V (BE, CH, FR)
Tension d’entrée min.
180 V
Uacmax, limite de coupure de tension
maximale
Tension d’entrée au démarrage
180 V
184 V (BE, CH, FR)
Tension d'entrée nominale
680 V
Uacmin, limite de coupure de tension
minimale
Courant de sortie max. par phase
14,5 A
Puissance nominale AC
10000 W
Puissance max. AC
10000 W
Fréquence nominale
50 Hz
Fréquence min. du réseau fmin;
limite de coupure
Fréquence max. du réseau fmax;
limite de coupure
47,5 Hz (BE, CH, FR)
Facteur de puissance nominale Cos phi
1
Consommation de nuit
<1 W
Rendement maximal
96 %
Rendement européen
95,4 %
Classe de protection
1
Topologie
Sans transformateur
Type de surveillance réseau
ENS, surveillance des 3 phases
Protection contre une inversion de
polarité
Diodes de court-circuit côté DC
Protection des personnes
Conditions d'utilisation
Unité de surveillance du courant
de fuite, sensible à tous les courants; surveillance du défaut
à la terre
intérieur + extérieur
Température ambiante
-20 ... 60° C
Humidité de l'air
0 ... 95 %
Principe de refroidissement
Ventilateur régulé
Niveau sonore max.
ventilateur 25 % -> 33 dBA
ventilateur 50 % -> 41 dBA
ventilateur 75 % .... 100% -> <46 dBA
Indice de protection IP selon IEC 60529
IP 55
Connectique côté entrée (DC)
MC 4
Connectique côté sortie (AC)
Bornier à ressort
Dimensions (l x p x h)
520 x 230 x 450 mm
Poids
34 kg
Point de coupure (DC)
Interrupteur électronique intégré
Tension MPP max. en cas de puissance nominale DC
pour l'onduleur
850 V
Tension MPP min. Umppmin, en cas de puissance
nominale DC pour l‘onduleur, en fonctionnement Multistring symétrique, avec deux trackers ou en parallèle
420 V
Courant d‘entrée max.
12,5 A
Courant d‘entrée max. avec montage en parallèle
25 A
Caractéristiques du taux de rendement
%
97
96 %
MAX
96
95
94
93
92
91
90
89
Umpp, r = 680 V, 2 strings parallèles
88
Umppmax = 850 V, 2 strings parallèles
87
Umppmin = 420 V, 2 strings parallèles
86
Pac/Pac
nom.
85
0%
20%
Smart
connections.
40%
60%
80%
100%
120%
50,2 Hz (CH),
51 Hz (BE, FR)
Configurable pour: Deutschland, Österreich, España, Portugal, France, Italia, Suisse, Belgique, Luxembourg,
Nederland, Ελληνική, Българи, Česko, Magyarország, România, Slovensko, Slovenija, Türkiye
Déclarations de conformité: Marque CE: Directive,EMV - 2004/108/EC: DIN EN 61000-3-2, EN 61000-3-3, DIN EN 61000-6-2, DIN EN 61000-6-3, Directive basse
tension 2006/95/EC, DIN EN 50178, ENS Poste de commande automatique avec surveillance du réseau triphasé (PIKO 3.0/3.6 monophasé) conformément à DIN V VDE
V 0126-1-1:2006-02, Principes d‘essai: DIN V VDE V 0126-1-1 (VDE V 0126-1-1):2006-02 et „Installations autonomes génératrices de courant au réseau basse tension“,
Interrupteur DC électronique DCS: IEC 60947-3:1999; DIN EN 60947-3; VDE 0660-107:2006-03, „Appareils de coupure basse tension - Section 3 : interrupteurs à
coupure en charge, sectionneurs, sectionneurs à coupure en charge et combiné-fusibles“; IEC 60364-7-712:2002-05; DIN VDE 0100-712:2006-06
Fabricant: KOSTAL Industrie Electric GmbH, Hagen, Germany
www.kostal-solar-electric.com
-9-
Aperçu des caractéristiques techniques
Côté entrée (DC)
Nombre d‘entrées DC / nombre de trackers
MPP
Puissance DC max.
PIKO 3.0
PIKO 3.6
PIKO 4.2
PIKO 5.5
PIKO 8.3
PIKO 10.1
1/1
2/2
2/2
3/3
2/2
3/3
3.200 W
3.800 W
4.400 W
5.800 W
8.700 W
11.000 W
12,5 A
12,5 A
Tension d’entrée max. (tension à vide)
950 V
Tension d’entrée min.
180 V
Courant d‘entrée max.
9A
9A
9A
9A
Côté sortie (AC)
Nombre de phases d'alimentation
Tension de réseau
Courant de sortie max. (par phase)
1
3
1/N/PE, AC, 230 V
3/N/PE, AC, 230/400 V
13,1 A
15,7 A
Puissance nominale AC
2.800 W
3.300 W
Puissance max. AC
3.000 W
3.600 W
Rendement maximal
94,8 %
Rendement européen
93,6 %
6,1 A
8A
12 A
14,5 A
5.000 W
7.600 W
10.000 W
4.200 W
5.500 W
8.300 W
10.000 W
94,9 %
96 %
95,3 %
96 %
96 %
94 %
94,7 %
94,2 %
95,3 %
95,4 %
3.800 W
(PT 3.680 W)
Fréquence nominale
50 Hz
Topologie
Type de surveillance réseau
Sans transformateur
ENS, surveillance du déphasage
Température ambiante
ENS, surveillance des 3 phases
-20°... 60° C
Indice de protection IP selon IEC 60529
IP 55
Connectique côté entrée (DC)
MC 4
Connectique côté sortie (AC)
Bornier à ressort
Dimensions (l x p x h)
Poids
420 x 211 x 350 mm
19,8 kg
20 kg
Point de coupure (DC)
20,5 kg
520 x 230 x 450 mm
21,1 kg
Interrupteur électronique intégré
- 10 -
33 kg
34 kg
KOSTAL Solar Electric GmbH
Hanferstr. 6
79108 Freiburg i. Br.
Deutschland
Telefon: +49 761 47744 - 100
Fax: +49 761 47744 - 111
KOSTAL Solar Electric Ibérica S.L.
Edificio abm
Ronda Narciso Monturiol y Estarriol, 3
Torre B, despachos 2 y 3
Parque Tecnológico de Valencia
46980 Valencia
España
Teléfono : +34 961 824 - 930
Fax: +34 961 824 - 931
KOSTAL Solar Electric France SARL
11, rue Jacques Cartier
78280 Guyancourt
France
Téléphone: +33 1 61 38 - 4117
Fax: +33 1 61 38 - 3940
KOSTAL Solar Electric Italia Srl
Via Genova, 57
10098 Rivoli (TO)
Italia
Telefono: +39 011 97 82 - 420
Fax: +39 011 97 82 - 432
www.kostal-solar-electric.com
SEM01-11-D-FR / 10201475
KOSTAL Solar Electric Hellas Ε.Π.Ε.
47 Steliou Kazantzidi st., P.O. Box: 60080
1st building – 2nd entrance
55535, Pilea, Thessaloniki
Greece / Ελλάδα
Τelephone: +30 2310 477 - 550
Fax: +30 2310 477 - 551
