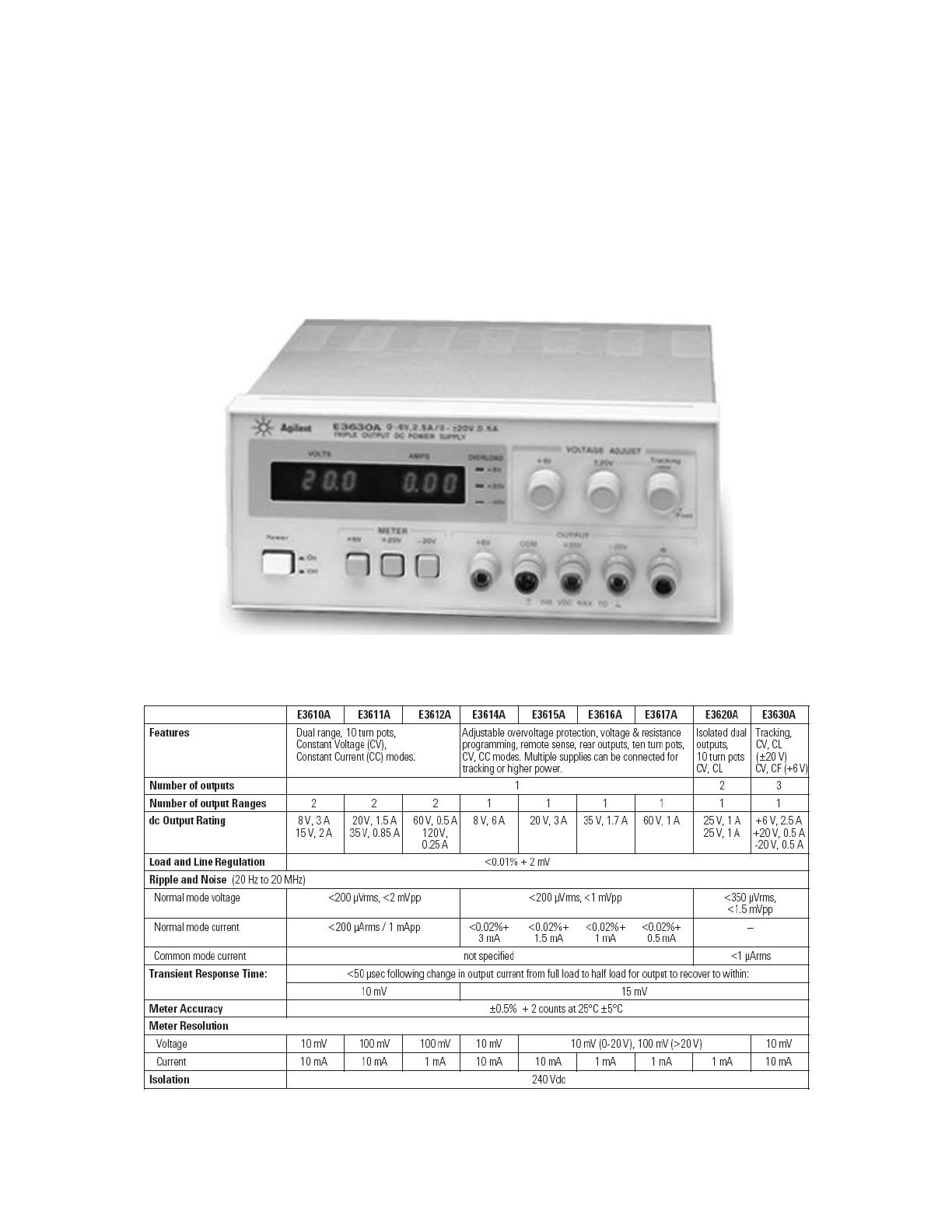

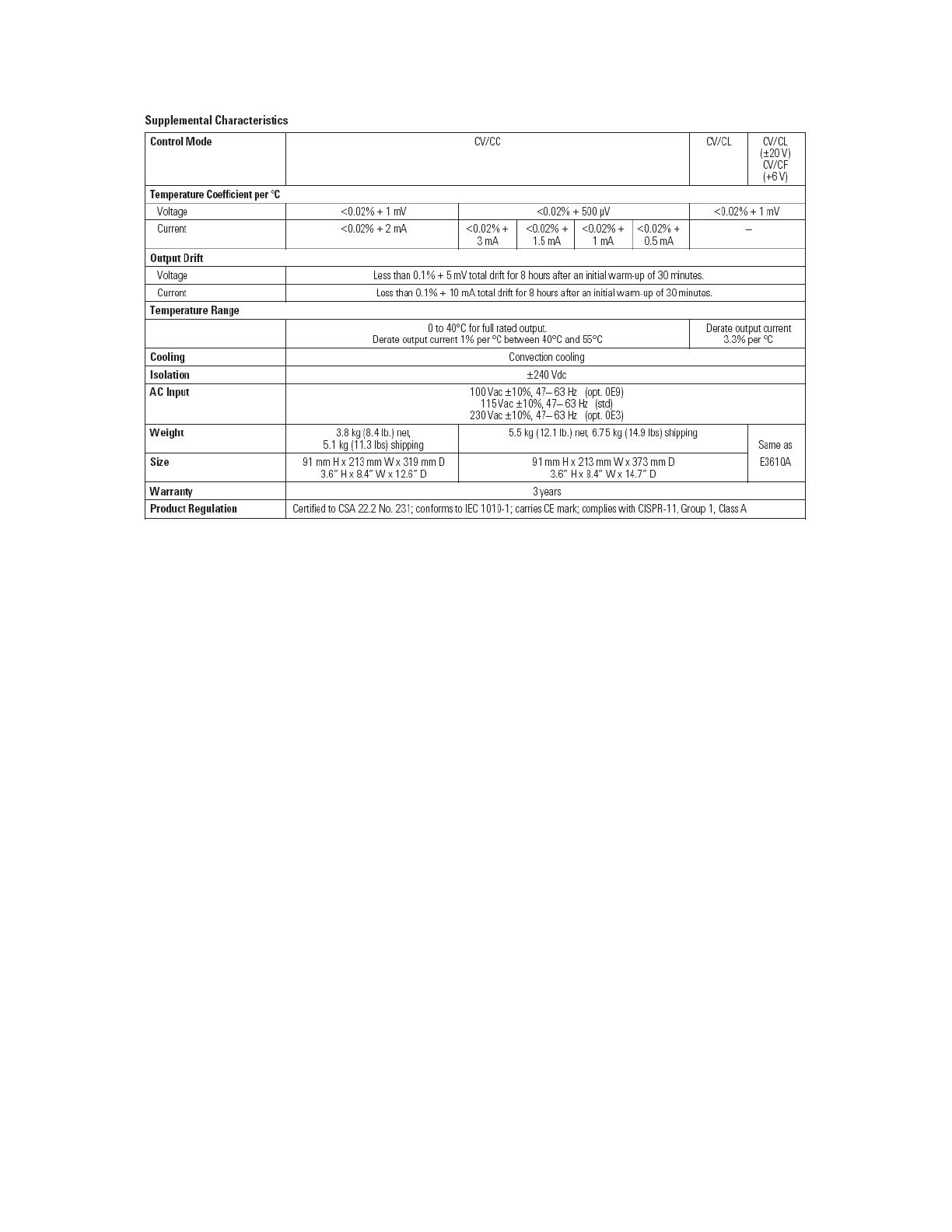

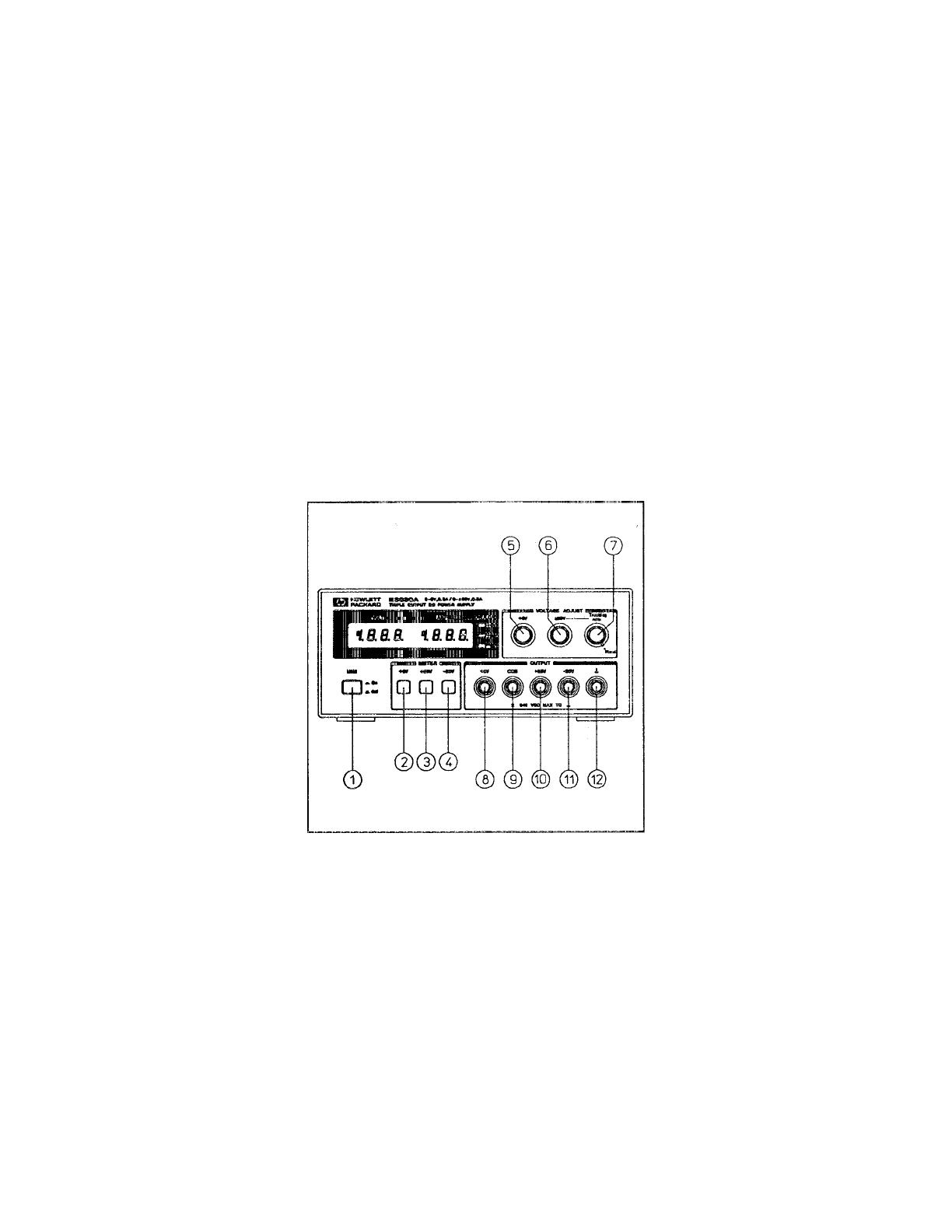

Alimentation à trois sorties HP E3630A Introduction Le HP E3630A est une alimentation à trois sorties à tensions constantes limitées en courant associe deux sortir 0 à ±20 volts asservies, de 0.5 ampère maximum, et d’une sortie simple, 0 à 6 volts, de 2.5 ampères maximum. Les deux sorties +20 volts et -20 volts asservis peuvent également être montées en série pour former une sortie unique0 à 40 volts de 0.5 ampères. Si vous voulez plus de détails sur certaines fonctions plus poussées, veuillez consulter le manuel de l’utilisateur. Caractéristiques techniques Les connexions Les connexions à la sotie de l’alimentation et à la masse du châssis se font sur les bornes en face avant. Les trois sortie de l’alimentation partagent une même borne de sortie qui est complètement isolée de la masse du châssis, de sorte que toutes les bornes de sortie puissent être reliées à la terre. Toute les sortie sont protégée contre les surcharges et les court-circuits. Les sorties ±20 volts sont protégées par des circuits qui limitent leur courant de sortie à 110% de leur maximum nominal. Le circuit de protection contre les surcharges de la sortie de +6 volts se caractérise par une fonction de repli du courant qui réduit le courant de sortie à mesure que la surcharge augmente, jusqu’à un seuil de 1 ampère au travers d’un court-circuit. Utilisation Face avant de l’appareil Instrument: 1. boutons d’alimentation 2. sélecteur de +6 volts 3. sélecteur de +20 volts 4. sélecteur de -20 volts 5. Potentiomètre +6 volts pour faire varier de 0 à 6 volts 6. Potentiomètre +20 volts pour faire varier de 0 à 20 volts 7. Potentiomètre -20 volts pour faire varier de 0 à -20 volts 8. Borne de sortie +6 volts 9. Borne commune sortie (ground) 10. Borne de sortie +20 volts 11. Borne de sortie -20 volts 12. Borne de mise à la terre Toutes les sorties sont complètement isolées de la terre. Les sorties ±20 volts et +6 volts partagent une même borne de sortie commune. Cette borne commune (com), ou n’importe quelle autre borne de sortie de l’alimentation, peut-être reliée à la masse du châssis au niveau de la borne de terre de la face avant, ou bien au contraire, on peut choisir de laisser toutes les sorties flottantes. Les charges peuvent être branchées indifféremment entre l’une ou l’autre des bornes ±20 volts et la borne (com), ou bien entre les bornes -20V et +20V pour obtenir une différence de potentiel de 40 volts. On peut mesurer ou surveiller à tout instant la tension et le courant de sortie de chacune des trois sorties en y commutant le voltmètre et l’ampèremètre à l’aide des boutons de la face avant. Pour surveiller la tension de sortie 40V, ajoutez les tensions mesurées pour la sortie -20V et pour la sortie+20V, et pour mesurer le courant, reliez l’ampèremètre sur l’une ou l’autre des bornes -20V et +20V. Réglage du taux d’asservissement symétrique des deux sorties (Tracking ratio) Lorsque le potentiomètre Tracking ratio est à la position “Fixed”, la tension de sortie -20V reproduit symétriquement la tension de la sortie +20V avec une précision de 1%, ce qui est très utile lorsqu’on veut faire varier les tensions symétriques nécessaires avec les amplificateurs opérationnels et les autres circuits qui utilisent des entrées positives et négative équilibrées ou symétriques. En tournant ce potentiomètre dans le sens anti-horaire, en l’éloignant de la position “fixed”, vous réglez la tension de la sortie –20V à une valeur inférieure à celle de la sortie +20V. On peut ainsi régler la valeur de la tension de cette borne entre un minimum de 0.5 volt et un maximum situé à ±5 % de la valeur de la tension de la sortie +20V. Après avoir choisi le taux d’asservissement symétrique (tracking ratio) de ces deux sortie, le potentiomètre ±20 V permet toujours de faire varier les tensions de ces deux sorties mais ces dernières conservent un rapport de tension constant dans tous les cas. Circuits de protection contre les surcharges Limitation en courant des sorties ± 20V Les sorties +20V et -20V sont individuellement protégées contre les surcharges ou les court-circuits par des circuits limiteurs de courants distincts qui limitent le courant de sortie à 0.55A ± 5% (soit 110% du courant maximal accepté). Si une charge unique relie directement les sorties +20V et -20V celui des deux circuits qui limite le courant à la valeur la plus basse se déclenche et limite le courant de sortie. Aucune détérioration des performances de l’alimentation n’est à craindre aussi longtemps que le courant de sortie reste en dessous de sa valeur limite régulée. Fonction de repli du courant de la sortie +6V La fonction de protection contre les surcharges et court-circuits de la sortie +6V abaisse son seuil de limitation de courant à mesure que la tension baisse. Le courant maximal accepté est 2.5A et le seuil de déclenchement du circuit limiteur de courant est réglé en usine à 2.75A ± 5V à la tension de 6V. Aux tensions inférieures, ce circuit réduit la quantité de courant disponible de façon linéaire jusqu’à ne laisser passer qu’un courant de 1A ± 15% lorsque la sortie est en court-circuit. Ce courant de sortie en court-circuit n’est pas réglable. REMARQUE: Au cours du fonctionnement des sortie ±20V et +6V, si une variation de la charge provoque un dépassement du seuil limite de courant, une petite lumière “OL”(overload, surcharge) s’allume. Dans ce cas les alimentations ±20V protègent la charge en limitant le courant à 0.55A et l’alimentation +6V en réduisant simultanément la tension et le courant. Ces sorties ±20V et +6V recouvrent automatiquement d’elles-mêmes leur fonctionnement antérieur aussitôt que la condition de surcharge est disparue. Pour les personnes qui veulent en savoir plus sur les caractéristiques du multimètre HP34401A consulter le chapitre 8 du guide d’utilisation. Référence Hewlett Packard - Alimentation à trois sorties modèle HP E3630A, manuel d’utilisation et de maintenance Référence du manuel: 5959-5329. (Dernière modification: 04/02/2004 09:50:09)
