3. Conception d`un réseau

Les réseaux Informatiques
Moriba TRAORE Ingénieur Informaticien
1

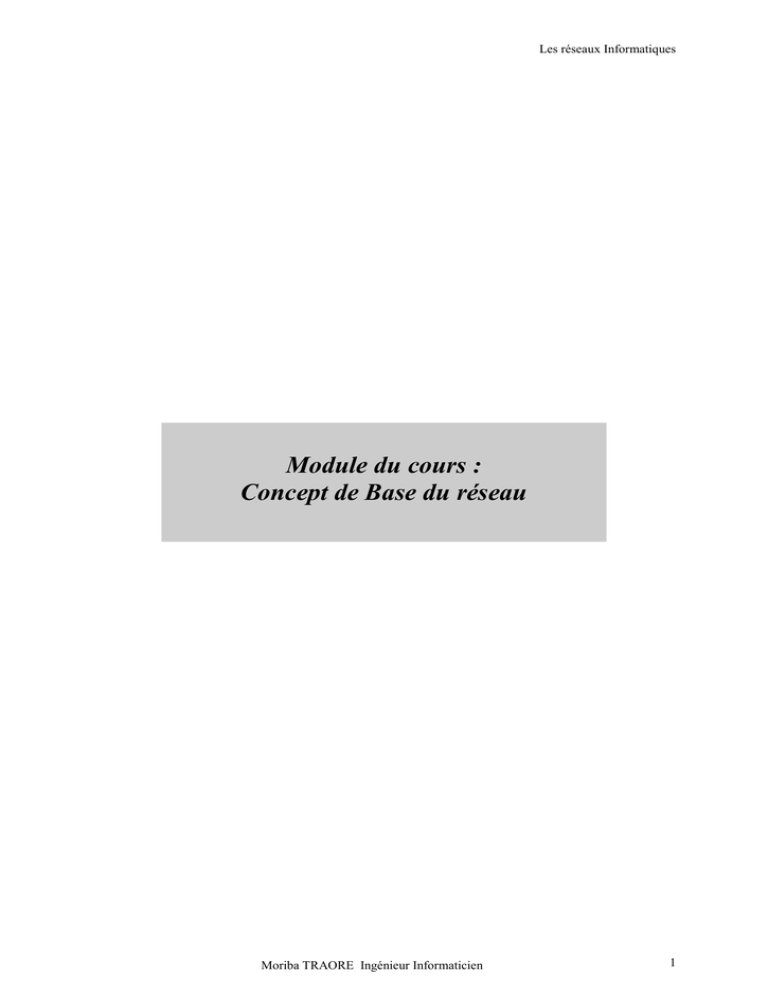

Module du cours :
Concept de Base du réseau

Les réseaux Informatiques
Moriba TRAORE Ingénieur Informaticien
2
1. Généralités. ......................................................................................................................................................... 4
1.1. Qu’est ce qu’un réseau ?. ............................................................................................................................. 4
1.2. utilité d’un réseau. ........................................................................................................................................ 4
Terminologie. .......................................................................................................................................................... 5
2.Les principaux types de réseaux........................................................................................................................... 7
2.1 Généralité sur la configuration des réseaux .................................................................................................. 8
2.2 réseaux Poste à poste ..................................................................................................................... 9
2.3 réseaux organisés autour de serveurs ................................................................................... 9
3. Conception d’un réseau ..................................................................................................................................... 10
3.1 Conception d’une topologie .................................................................................................... 10
3.2. Topologies standards ................................................................................................................. 10
- Les réseaux en bus: ................................................................................................................................... 11
Topologie en étoile ....................................................................................................................................... 14
Les réseaux en anneau: ............................................................................................................................... 15
Topologie maillée ......................................................................................................................................... 16
3.3. Les équipements réseau. .......................................................................................................... 16
Les Tranceivers. .......................................................................................................................................... 16
Les Repeaters............................................................................................................................................... 17
Les Bridges. ................................................................................................................................................. 17
Les Routeurs. ............................................................................................................................................... 18
Les Hubs. ..................................................................................................................................................... 19
4 Connexion des composants d’un réseau ............................................................................................................. 20
4.1 Principaux types de câbles ....................................................................................................... 20
Les caractéristiques des médias de transmission ............................................................................................... 20
Les câbles média : ................................................................................................................................. 21
Le câble coaxial : ......................................................................................................................................... 21
Thick Ethernet. (coaxial épaix) ......................................................................................................................... 21
Thin Ethernet. (Câble coaxial fin) ..................................................................................................................... 22
Câble à paire torsadée ................................................................................................................................ 23
Câblage universel structuré (UTP/STP). ........................................................................................................... 23
Câble à fibre optique ................................................................................................................................... 24
Systèmes sans Fil : ....................................................................................................................................... 24
4.2 La transmission des signaux ................................................................................................... 25
Transmission à bande de base .................................................................................................................... 25
Transmission à large bande ........................................................................................................................ 25
4.3 Cartes réseau .................................................................................................................................... 25
5. Fonctionnement d’un réseau ............................................................................................................................. 26
5.1 Modèles OSI ..................................................................................................................................... 26
5.2 Les pilotes : ....................................................................................................................................... 31
Les standards NDIS et Novell ODI : .......................................................................................................... 31
6. Envoi des données sur le réseau ........................................................................................................................ 32
6.1 Paquets ................................................................................................................................................. 32
6.1.1 Rôle des Paquets dans les communications réseau .......................................................................... 32
6.1.2 Constituant d’un Paquet .................................................................................................................... 33
6.1.3 Les composants d’un paquet : ........................................................................................................... 33
6.2. Les Protocoles réseau ................................................................................................................ 35
6.2.1 Fonctionnement des protocoles ......................................................................................................... 36
6.2.2 Protocoles routables ........................................................................................................................... 37

Les réseaux Informatiques
Moriba TRAORE Ingénieur Informaticien
3
TCP/IP............................................................................................................................................................... 37
7. Les méthodes d’accès ........................................................................................................................................ 42
7.1 CSMA/CD ......................................................................................................................................... 42
7.2 Passage de jeton ............................................................................................................................. 44
7.3 Priorité de demande .................................................................................................................... 45
8. Architecture de réseaux Ethernet ..................................................................................................................... 45
8.1 Spécifications Ethernet .............................................................................................................. 45
8.2 Token Ring .................................................................................................................................................. 49
8.2.1 Caractéristiques de Token Ring ........................................................................................................ 49
8.2.2 Architecture ........................................................................................................................................ 49
8.3 AppleTalk Et ArcNet .................................................................................................................................. 49
9. Systèmes d’exploitations ................................................................................................................................... 49
4.4. Codage électrique: Manchester Bi-Phasé. .................................................................................................. 53
9.1. Mécanismes d'adressage............................................................................................................................. 54
9.1.1. Masques et sous-réseaux (subnets).......................................................................................................... 55
9.2. Mécanismes de communication TCP/IP. ................................................................................................... 56
9.2.1 Noms logiques (DNS). ............................................................................................................................. 57
9.3. UDP, SNMP, Mail. .................................................................................................................................... 58
10.4. Le système d'impression. ......................................................................................................................... 61
12. PCs: les couches réseau. .............................................................................................................................. 63
12.1. Les applications TCP/IP courantes........................................................................................................... 64
12.2. Ping. ......................................................................................................................................................... 65

Les réseaux Informatiques
Moriba TRAORE Ingénieur Informaticien
4
1. Généralités.
1.1. Qu’est ce qu’un réseau ?.
Un réseau informatique permet à plusieurs machines (ordinateurs au sens large) de
communiquer entre elles afin d'assurer des échanges d'informations: du transfert de fichiers,
du partage de ressources (imprimantes et données), de la messagerie ou de l'exécution de
programmes à distance.
Du point de vue de l'utilisateur, le réseau doit être le plus transparent possible: ses
applications doivent être capables de communiquer toutes seules avec le reste du réseau, sans
intervention.
Comme pour le monde informatique, l'historique des développements technologiques
successifs a favorisé l'émergence de toute une série de solutions, basées sur des principes
souvent bien différents, même si toutes revendiquent le nom de 'standards'.
Le défi consiste donc à 'interconnecter' ces différents matériels; de plus en plus, le protocole
TCP/IP s'impose comme langage de communication espéranto permettant de fédérer un
environnement hétérogène.
Afin de rendre ces mécanismes de communications plus explicites, nous ferons appel à de
fréquents parallèles avec le monde téléphonique, qui est intuitivement connu de tous.
1.2. utilité d’un réseau.
Les réseau accroissent l’efficacité et réduisent les coûts. Les réseaux informatiques arrivent à
ce résultat, car ils permettent :
 De partager les données.
 De partager les équipements matériels et les logiciels.
 De centraliser l’administration et l’assistance
Plus précisément, les ordinateurs d’un réseau peuvent se partager :
 Des documents
 Des messages électroniques
 Des logiciels de traitement de texte

Les réseaux Informatiques
Moriba TRAORE Ingénieur Informaticien
5
 Des imprimantes
 Des modems
 Des lecteurs de CD-ROM et autres supports amovibles(lecteur Zip)
 Des disques durs etc..
Terminologie.
-nœud : Equipement (ordinateur, concentrateur, imprimante etc.) du réseau informatique
possédant une adresse physique.
-nœud TCP/IP: Equipement fonctionnant avec le protocole TCP/IP.
-adresse physique: Adresse unique attribuée par le fabricant, gérée par un organisme
international et inscrite de façon définitive dans l'équipement.
Appelée aussi adresse Ethernet ou adresse MAC (Media Access Control).
-adresse logique: Adresse unique attribuée par les répondants informatique locaux et gérée
par le NIC pour les adresses IP (organisme international).
-paquet, trame: Information électrique transitant sur le réseau et représentant une suite de
bits. Il s'agit de l'unité de base du réseau (frame).
-protocole: Description des mécanismes permettant la gestion des paquets d'information et
leur transition du réseau à l'application. Par extension, logiciel (software) fonctionnant sur une
machine et permettant cette gestion interne.
-suite de protocoles: Ensemble de protocoles communiquant entre deux.
-couches réseau: Composante protocole fonctionnant sur un équipement et lui permettant de
communiquer à travers le réseau.
-media: Support permettant le passage de l'information: différents types de câble, ondes
hertziennes, laser etc.
-bande-passante: Comme en téléphonie ou en hi-fi, la bande passante détermine la quantité
d'informations capables de transiter par seconde sur un media donné.
-backbone : Réseau physique (câble et matériel actif) servant de colonne vertébrale au reste
du réseau. En général composée de fibres optiques est assurant parfois une plus grande bande-
passante (155Mbits/s).
-interconnexion: Ensemble matériel et logiciel permettant la connexion d'équipements
utilisant des média et des protocoles différents
