Comment choisir son onduleur

Comment choisir son onduleur ?
Pour beaucoup de personnes, choisir un onduleur n’est pas simple. Cependant vous allez voir
que les choses ne sont pas aussi compliquées qu’il n’y parait. Cela exige seulement quelques
connaissances de base, ensuite les choix de votre onduleur dépendront du type de défaillances
contre lesquels vous voulez vous protéger et du type d’activité que vous exercez.
La puissance
Le choix de l’onduleur le mieux adapté va avoir comme premier critère la consommation du
matériel qu’il va devoir suppléer en cas de panne. Pour se faire, il est essentiel d’avoir
quelques notions sur la puissance de consommation et son calcul.
La puissance d’un onduleur est exprimée en V.A., ou en Volts Ampères (et quelques fois en
Watts). Avant de choisir un onduleur, il faut faire la somme de la consommation de tous les
appareils que vous souhaitez connecter dessus.
Le problème c’est qu’en général sur le matériel informatique, la consommation est exprimée
en Watts Pour convertir rapidement des Watts en V.A.
on peut utiliser cette formule approximative : Nombre VA = Nombre de Watts /0.66.
Pour vous faciliter la tâche, voici quelques Valeurs communes pour matériels informatiques :



Pour un PC classique : 200 Watt de consommation soit 300 VA de puissance
Pour un serveur : 250 Watt de consommation soit 350 VA de puissance
Pour un écran standard : 90 Watt de consommation soit 150 VA de puissance
Vous l’aurez compris, il est donc essentiel de calculer la consommation totale des appareils
que vous voulez connecter à l’onduleur et sa puissance en VA correspondante. Il vous sera
ainsi plus facile de choisir entre les différents modèles et surtout cela vous évitera de vous
retrouver avec un onduleur surchargé et donc inefficace.
Défaillance électrique et solution
Il est souvent pratique de savoir contre quel type de défaillance électrique on peut se prémunir
et de quelle façon l’onduleur résout le problème. Ainsi le choix de l’onduleur sera plus facile
et plus précis.
- Les Chutes de tension : Pour se prémunir contre les chutes de tension les Onduleurs INLINE ou ON-LINE sont efficaces. Ils vont offrir une régulation automatique de voltage
(AVR). Plus concrètement, l’onduleur va remonter la tension jusqu’à la tension nominale, soit
230 V (Boost).
- Les Surtensions : Pour solutionné les problèmes de surtension, les onduleurs IN-LINE ou
ON-LINE sont efficaces. Ils vont aussi permettre la régulation automatique de voltage (AVR).
Cette fois l’onduleur va abaisser la tension jusqu’à la tension nominale, soit 230 V (Buck).
- Les Coupures : Les onduleurs IN-LINE ou ON-LINE régleront les problèmes de coupures
en palliant l’absence de courant du réseau. Plus simplement les appareils connectés seront
alimentés par les batteries de l’onduleur.
- Les Pics : Les onduleurs IN-LINE ou ON-LINE règlent ce type de problème par la
régulation automatique de voltage (AVR) / Parafoudre. Plus simplement l’onduleur lisse la
courbe de tension de sortie en supprimant les pics de tension.
- Les Bruits : Les onduleurs IN-LINE ou ON-LINE vont permettre un filtrage des
interférences électromagnétiques (EMI) et radio (RFI)
- Les Distorsions : seuls les onduleurs ON-LINE sont capables de solutionner
ce type de problème reformant la sinusoïdale de la tension. Le courant ainsi
produit est filtré en permanence.
L’ensemble de ces défaillances sont pris en charges par les onduleurs ce qui permet d’obtenir
une protection optimale.
Type d’utilisation
Le critère essentiel pour le meilleur choix d’un onduleur reste sans nul doute le type d’activité
que vous effectuez. De ce fait nous avons classé les 3 catégories d’onduleurs en fonction de
leur mode d’utilisation de ce fait il vous sera facile de trouver l’onduleur le mieux approprier :
- Les onduleurs OFF-LINE : La technologie basique et le temps de commutation trop long
réduisent le champ d’utilisation de ce type d’onduleur. Ainsi ils seront recommandés pour les
activités bureautiques basiques. Ce modèle est le moins encombrant, le moins bruyant et
surtout le moins cher. Réserver ce type d’onduleur sur du matériel non critique (PC pour
jouer, surfer sur internet, etc.…) C’est un choix raisonnable si le réseau électrique est fiable.
- Les onduleurs IN-LINE : Son pilotage par microprocesseur, son temps de commutation
court et sa grande polyvalence rendent ce type d’onduleurs compatible avec les activités
suivantes : Environnements électriques urbains, applications bureautiques, jeux et activités
multimédias, périphériques (fax, imprimantes, scanner, modem…). La batterie n’est pas
sollicitée si la tension est irrégulière, ce qui bien évidemment permet d’allonger la durée de
vie de la batterie. L’onduleur In-Line est idéal pour protéger une installation informatique
monoposte (station de travail + Modem + NAS par exemple). Les prix de ce type de produit
commencent aux alentours de 75€
- Les onduleurs ON-LINE : Son système de reconstitution permanent du courant combiné à
un temps de commutation nul pour un signal pur et régulé rend ce type d’onduleur compatible
avec les applications suivantes : Tout environnement électrique même très perturbé, tous
systèmes électroniques sensibles, gros serveurs informatiques, serveurs et applications de
gestion, applications industrielles. Son prix commence aux alentours de 600€.
Vous voilà donc avec toutes les informations utiles pour choisir au mieux votre onduleur.
Au cas où vous auriez toujours des doutes quant au type d’onduleur à acheter, le mieux est de
choisir un onduleur ON LINE car bien que son coût soit légèrement plus élevé, il permet de
pallier à toutes éventualités.
Les interfaces de l’onduleur
Suivant le type d’onduleur vous trouverez plusieurs types d’interface. Mais par défaut, il a
toujours des prises électriques ! (Eh oui, c’est le but de l’onduleur en même temps).
Sur mon onduleur voici ce que l’on peut trouver par exemple :





3 Prises secteur secourues par la batterie, c’est sur ces prises que l’on raccorde les
équipements prioritaires. L’ordinateur, le modem, et le Serveur par exemple.
Prises secteur secondaire : Quand l’équipement relié à la prise maître est éteint ou se
met en veille, l’alimentation des prises esclaves est automatiquement coupée.
L’objectif est simple : économiser l’énergie. En effet, par exemple si vous brancher
votre ordinateur sur la prise « master » et l’écran sur la prise « slave », alors votre
écran sera automatiquement éteint lorsque l’ordinateur passe en veille ou est éteint.
Prises RJ11 (entrée/sortie) : La foudre ne se propage pas seulement sur les lignes haute
tension, mais également sur les poteaux téléphoniques ! Du coup il est intéressant de
protéger également la ligne téléphonique. (Cela protège également votre box internet)
Prises RJ45 (entrée/sortie) : Ici aussi, cela permet de protéger votre box ou votre
switch. Parfois cette prise permet également de contrôler l’onduleur via l’ordinateur
ou le NAS (si compatible).
Port USB ou série : Ici cela permettra à votre ordinateur ou votre NAS de
communiquer avec l’onduleur (ou plutôt le contraire). Ainsi, lorsqu’il y a une coupure
de courant par exemple, l’onduleur passe sur batterie et envoie un signal à l’ordinateur
pour qu’il lance l’arrêt proprement. L’arrêt de l’ordinateur ou du NAS peut être
configuré par rapport à un pourcentage de batterie restant par exemple.
L’administration de l’onduleur
Un onduleur est toujours fourni avec un logiciel qui vous permettra de le contrôler et de le
superviser. Powerchute de chez APC permet même de récupérer un historique de la
consommation électrique si vous avez rentré le coût du kilowattheure. Vous pouvez
également être notifié par SMS ou Mail dès que votre onduleur passe en mode sécurité. Mais

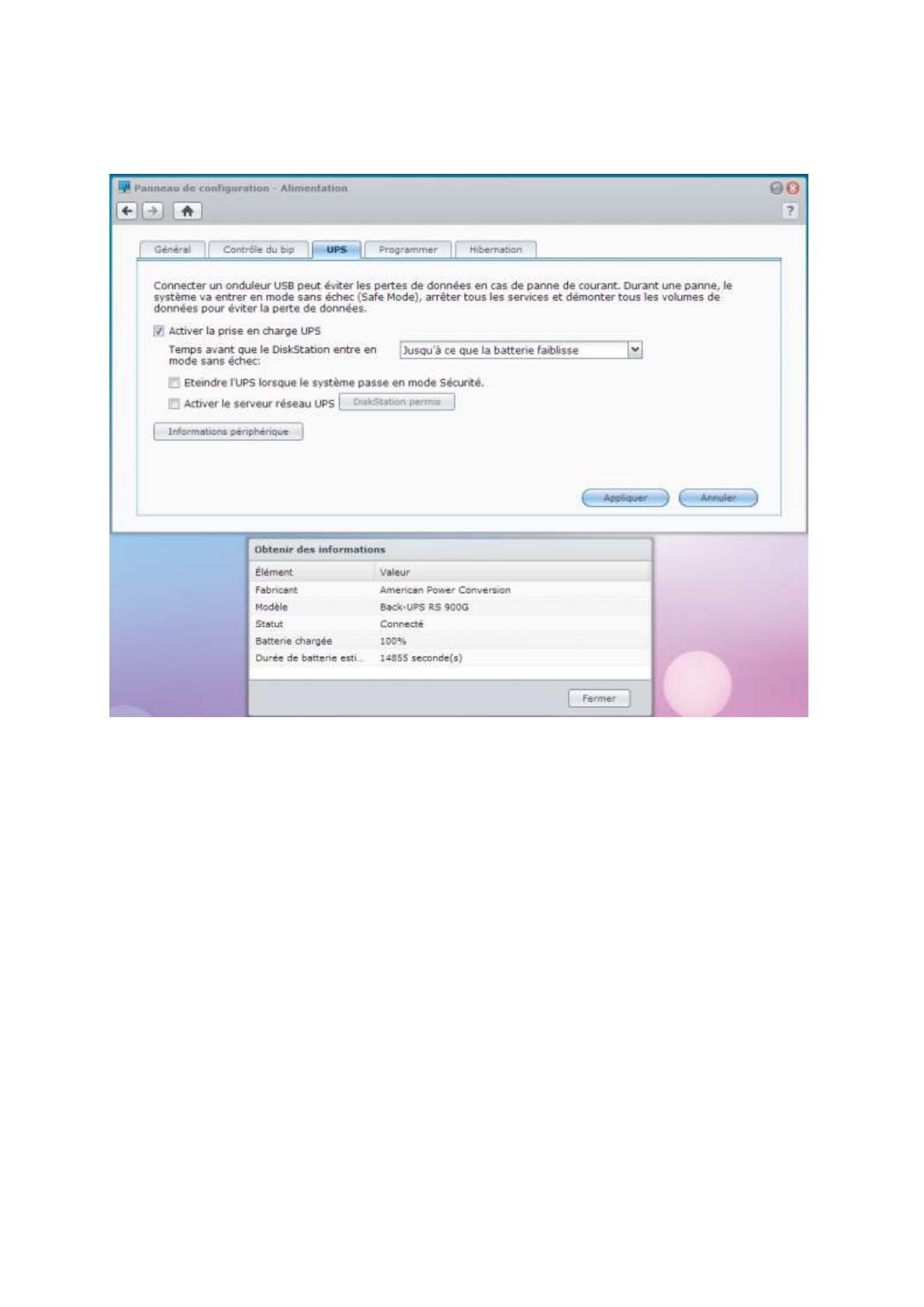

l’onduleur peut également être contrôlé par des systèmes tiers. Comme sur l’image ci-dessous
avec un NAS Synology DS 413. Si une panne de courant survient, alors le NAS entre en
mode sécurisé avant de s’éteindre proprement. Cela permet d’assurer l’intégrité des données.

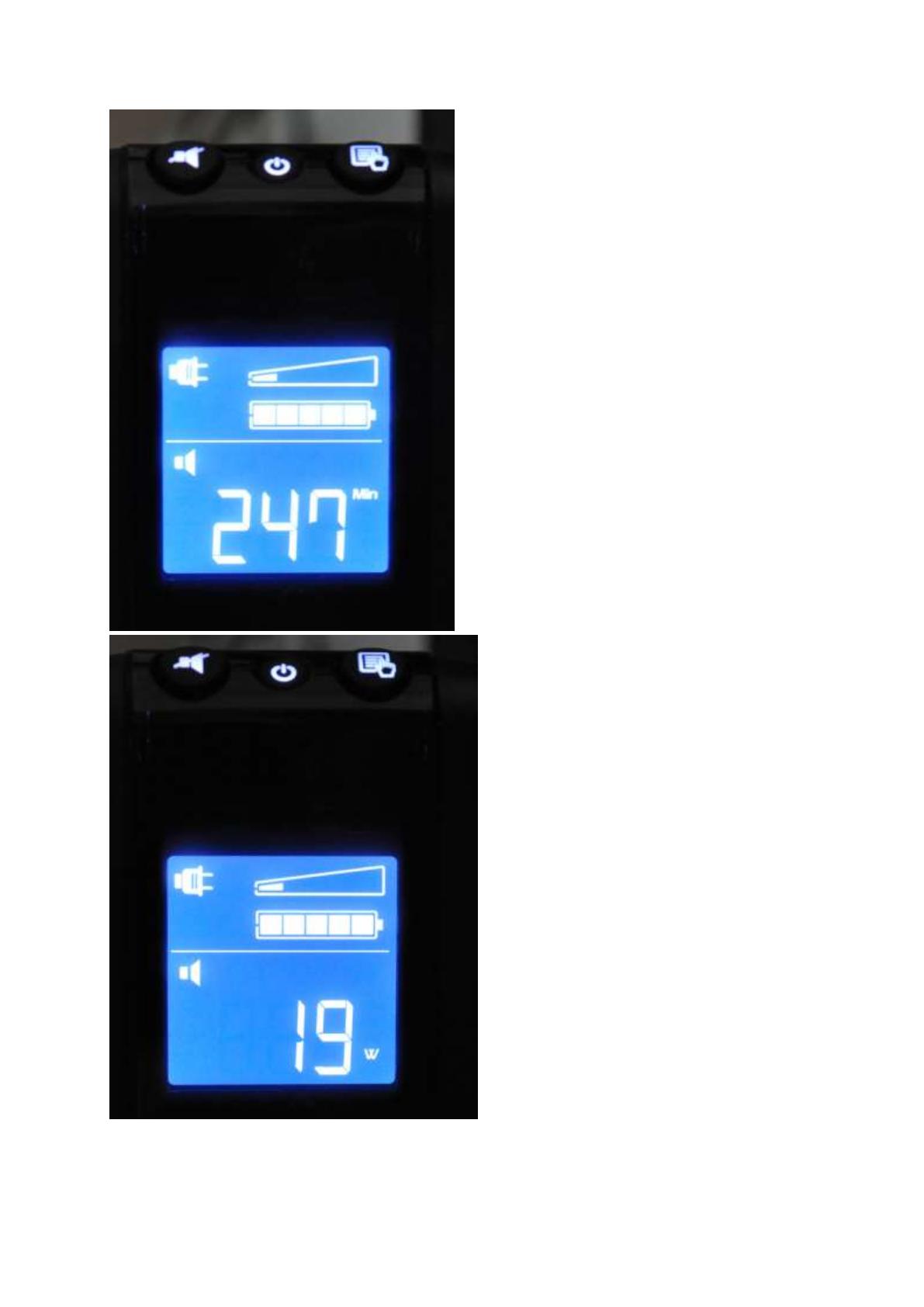

Certains onduleurs son également doté d’un écran qui permet de récupérer quelques infos
(tension en entrée, consommation électrique totale, autonomie restante…) et cela sans avoir à
démarrer votre ordinateur pour utiliser le logiciel de supervision.

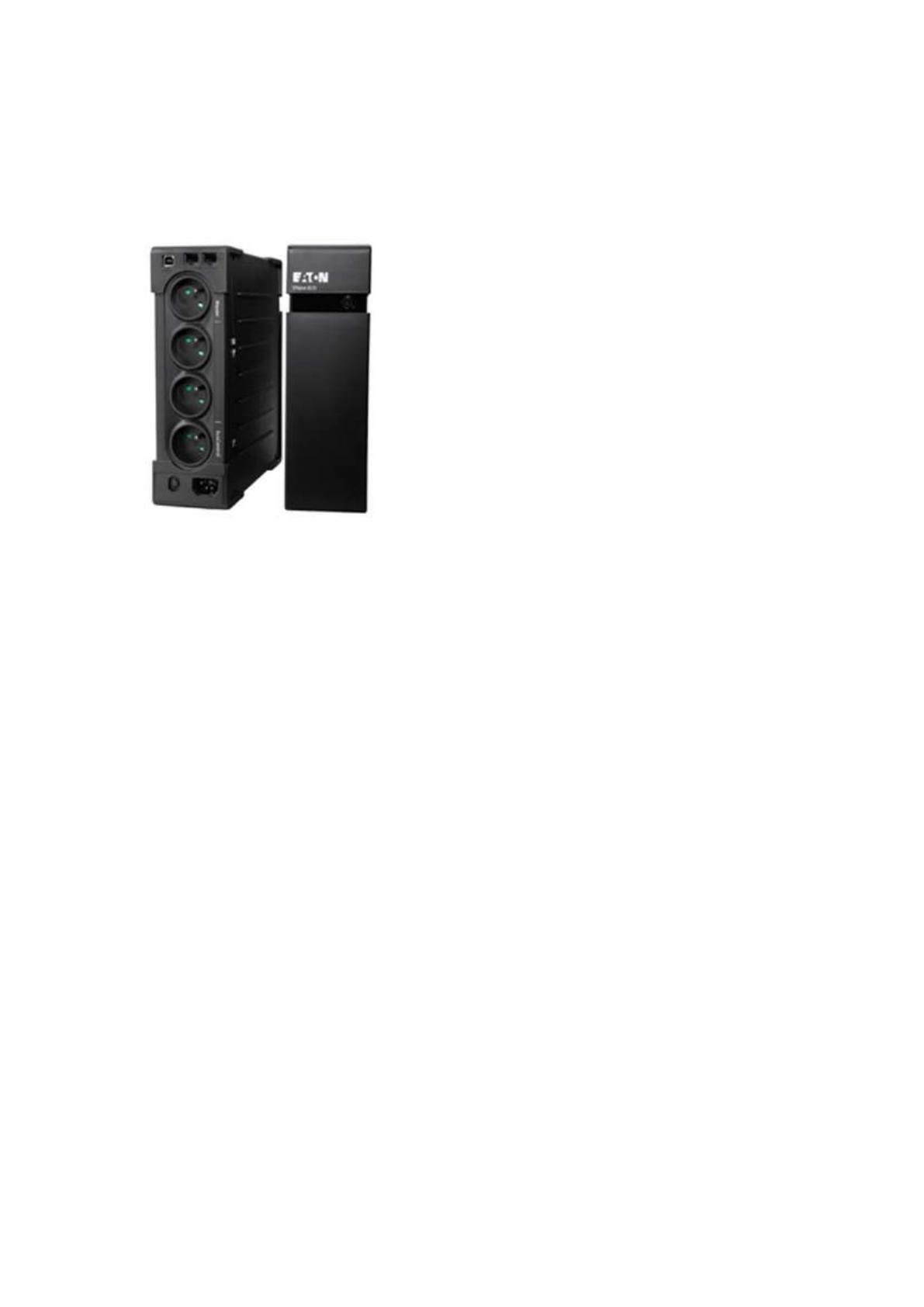

Personnellement, j’ai choisi le MGE Ellipse ECO 650 USB FR pour mon atelier qui alimente
de 1 à 3 Unités centrales (Serveur, MiniPC et PC du client), un switch Gigabits 5 ports D-
Link et 1à 2 écrans. En cas de coupure du courant, l’onduleur envoie un signal au serveur via
USB, suivant les paramètres choisis il peut s’arrêter à un certain nombre de minutes de
batterie restante.
Pour des installations moins gourmandes, l’onduleur APC BR550 Back-UPS Pro peut
également faire l’affaire. Le tout est de bien calculer ce que l’on va mettre dessus pour qu’il
ne soit pas en surcharge.
