I. Le château d’eau
1. À quoi sert cet édifice de 28 m de haut ?
Un château d’eau est une grande réserve d’eau placée en hauteur.
Il a deux fonctions principales :
Sa structure est la suivante :
Utilité des tuyaux :
Stocker de l’eau
potable pour la
population
Maintenir une
pression constante
dans le réseau de
distribution, grâce à
la gravité
Un château d’eau se compose de
Une cuve (le
réservoir du haut)
qui contient l’eau
Une colonne (ou
fût) qui soutient la
cuve et lui donne
de la hauteur Des tuyaux
Tuyaux
Remplir la
cuve depuis
la station de
pompage
Distribuer
l’eau vers les
habitations
Trop-plein
pour éviter le
débordement
Système de
vidange pour
l’entretien

Etude d’un écosystème – groupe
C.A.
3
2. Nommez et énoncez le principe physique utilisé pour son fonctionnement.
Le principe physique d’un château d’eau repose essentiellement sur la gravité et la pression
hydrostatique.
Le principe physique de la pression hydrostatique repose sur le fait que tout liquide
exerce une pression sur les parois et le fond du récipient qui le contient, ainsi que sur
tout objet immergé, en raison de son poids.
La pression dans un liquide au repos augmente avec la profondeur et dépend uniquement :
 De la densité du liquide (𝜌),
 De l’accélération de la pesanteur (𝑔),
 Et de la hauteur de la colonne de liquide (ℎ) au-dessus du point considéré.
Voici comment cela fonctionne :
1. Stockage en hauteur
L’eau est stockée dans une cuve située en hauteur (souvent au sommet d’une tour). Cette
position élevée donne à l’eau une énergie potentielle.
2. Pression hydrostatique
La pression exercée par l’eau dépend de la hauteur de la colonne d’eau au-dessus du point
de distribution.
Formule :
𝑃 = 𝜌 ⋅ 𝑔 ⋅ ℎ
Où :
 𝑃= pression (en pascals),
 𝜌= densité de l’eau (≈ 1000 kg/m³),
 𝑔= accélération gravitationnelle (≈ 9,81 m/s²),
 ℎ= hauteur de la colonne d’eau (en mètres).
Exemple :
Si le réservoir est à 20 m de hauteur, la pression au robinet sera environ :
𝑃 = 1000 × 9,81 ×20 ≈196 200 Pa ≈ 2 bars
3. Distribution sans pompe
Grâce à cette pression, l’eau peut circuler dans les canalisations et alimenter les habitations
sans besoin de pompage continu (sauf pour remplir le château d’eau).

Etude d’un écosystème – groupe
C.A.
4
3. Expliquez son fonctionnement de manière précise
L’eau est pompée depuis une source, elle monte par une conduite de refoulement. Pour les
habitants l’eau descend du réservoir par gravité. La pression générée par la hauteur du
château d’eau pousse l’eau jusqu’aux habitations.
Fonctionnement
a) Remplissage
L’eau vient de la station de pompage ou de traitement.
Des pompes envoient cette eau dans la cuve du château d’eau.
Quand la cuve est pleine, un capteur de niveau (flotteur ou sonde) arrête automatiquement les
pompes.
b) Distribution
Quand les habitants ouvrent leurs robinets, l’eau descend par gravité depuis la cuve.
La hauteur du château d’eau crée la pression dans les tuyaux :
plus il est haut, plus la pression est forte.
Quand le niveau d’eau devient trop bas, les pompes redémarrent pour remplir à nouveau la
cuve.
Intérêt du système
Il régule la pression même si la consommation varie au cours de la journée.
Il évite que les pompes tournent en continu, ce qui économise de l’énergie.
Il offre une réserve d’eau en cas de panne ou d’incendie.
En résumé :
Le château d’eau se remplit grâce à des pompes, puis alimente le réseau uniquement grâce
à la gravité.
Sa hauteur permet de garantir une pression stable et une réserve suffisante pour les besoins
quotidiens de la population.

Etude d’un écosystème – groupe
C.A.
5

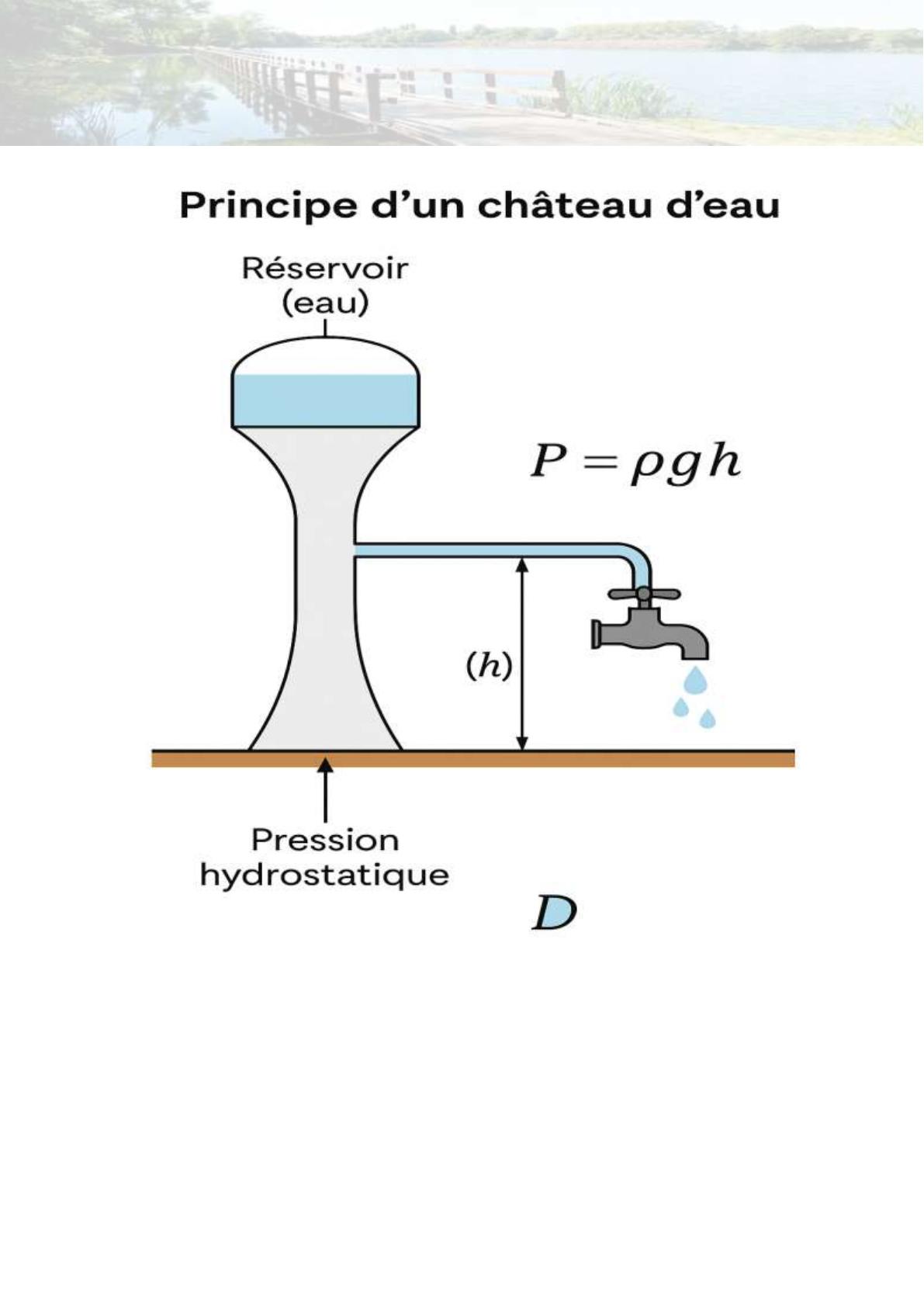

Voici le schéma explicatif du principe d’un château d’eau :
Réservoir en hauteur : l’eau est stockée en altitude pour créer une pression.
Pression hydrostatique : dépend de la hauteur h de la colonne d’eau.
Formule : P= ρgh, où ρ est la densité de l’eau, g la gravité, et h la hauteur.
