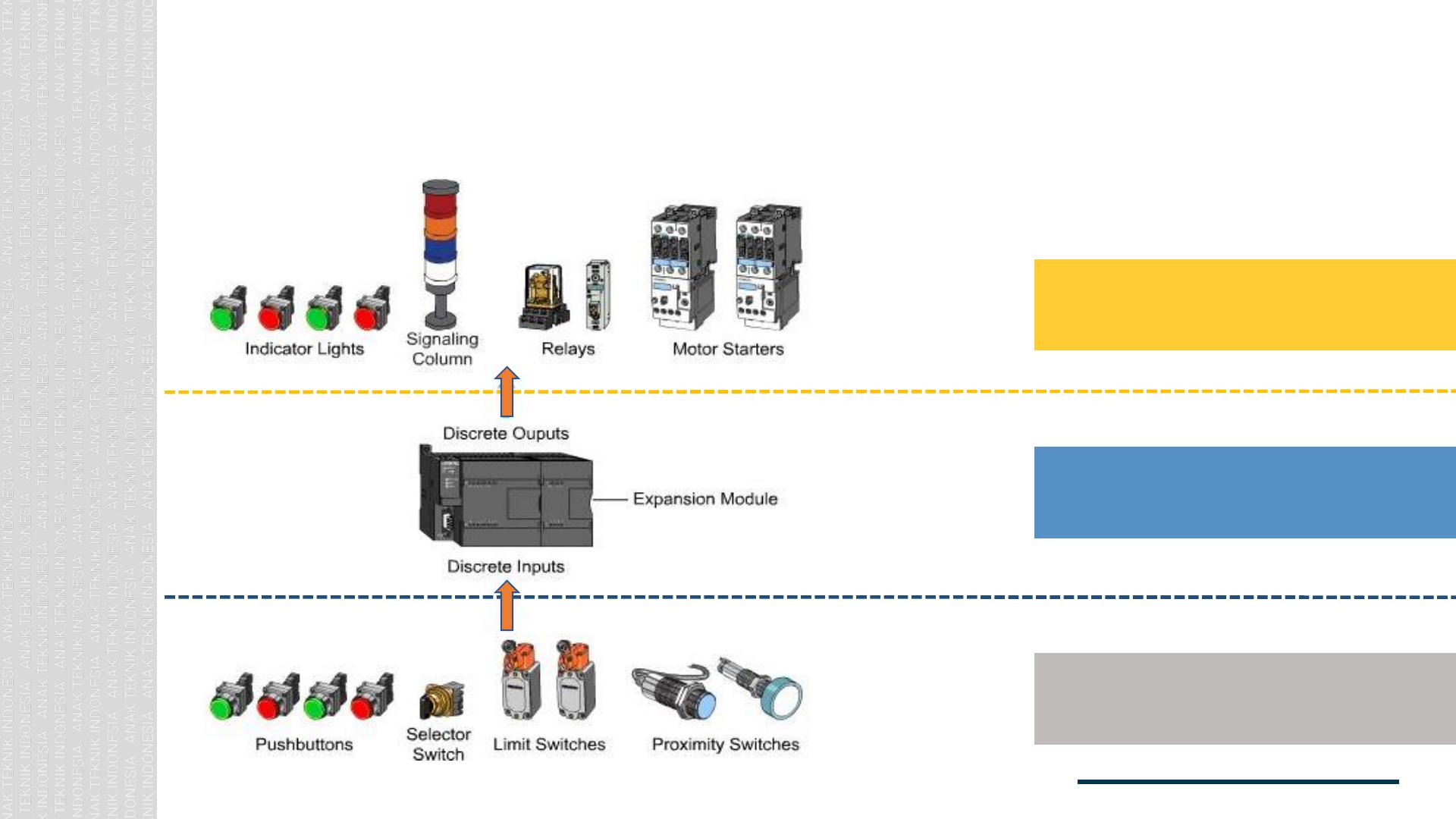

Industrial Automation Application Using PLC With Conveyor Station Collaboration With: 1 TOPICS Day 1 - Pengenalan PLC - Pengenalan komponen Input & Output (Digital) - Wiring PLC - Instalasi perangkat input - Instalasi perangkat Output - Instalasi Software PLC - Pengenalan Software PLC - Download program PLC - Programming PLC untuk aktifasi lampu menggunakan Push Button - Fungsi Latching pada programming Ladder Diagram Day 2 - Membuat Conveyor System (Otomatis / Manual) - Sorting Station - Case Study - Final Test Reza Pahlevi PLC- Basic 2 PROGRAMMABLE LOGIC CONTROLLER BASIC COURSE Reza Pahlevi PLC- Basic 3 Capiel (1982): Sistem elektronik yang beroperasi secara dijital dan didisain untuk pemakaian di lingkungan industri, dimana sistem ini menggunakan memori yang dapat diprogram untuk penyimpanan secara internal instruksi-instruksi yang mengimplementasikan fungsi-fungsi spesifik seperti logika, urutan, perwaktuan, pencacahan dan operasi aritmatik untuk mengontrol mesin atau proses melalui modul-modul I/O digital maupun analog. Reza Pahlevi PLC- Basic Dwi Puji Laksono 4 4 ALUR KERJA PLC OUTPUT PROSES INPUT Reza Pahlevi PLC - Basic 5 TIPE PLC Berdasarkan Fungsional Compact - Seluruh komponen menjadi satu - Berukuran kecil (compact) - I/O relatif sedikit, beberapa tidak dapat di expand - Relaifnya, tidak dapat ditambah modul – modul khusus Modular - Komponen – komponennya terpisah ke dalam beberapa partisi – partisi. - Umumnya berukuran besar - I/O dapat di expand - Memungkinkan penambahan modul – modul khusus Reza Pahlevi PLC - Basic 6 TIPE PLC Berdasarkan Polaritas Input-Output PNP NPN Reza Pahlevi PLC - Basic 7 TIPE PLC Berdasarkan Signal Input-Output ANALOG DIGITAL Reza Pahlevi PLC - Basic 8 TIPE PLC Berdasarkan Tipe Output Transistor Relay Reza Pahlevi PLC - Basic 9 TIPE PLC Berdasarkan Power Supply Reza Pahlevi PLC - Basic 10 BAHASA PEMROGRAMAN Ladder Diagram (Diagram Tangga) Function Block Diagram Reza Pahlevi PLC - Basic 11 BAHASA PEMROGRAMAN Structure Test / Structure Language If Speed1 > 100.0 then Flow_Rate: = 50.0 + Offset_A1; Else Flow_Rate: = 100.0; Steam: = ON End_If; Sequential Function Chart Reza Pahlevi PLC - Basic 12 - Fleksibel - Mempermudah Trouble Shoot terhadap urutan langkah kerja - Memiliki kontak yang banyak - Low Cost - Dimungkinkan Trouble Shoot secara visual programing (Online) - Kecepatan dalam mengolah dan mengatur urutan langkah kerja - Banyak metode pemrogramannya - Menyederhanakan komponen-komponen sistem kontrol - Keamanan program - Dapat melakukan revisi pemrograman dengan instan - Penambahan rangkaian lebih cepat - Teknologi yang masih baru - PLC dapat terpengaruh oleh kondisi lingkungan sekitar - Beresiko kerusakan saat terjadi Short Circuit KELEBIHAN KEKURANGAN Reza Pahlevi PLC - Basic 13 PLC EXERCISE 1 Reza Pahlevi PLC - Basic 14 PLC EXERCISE 2 Reza Pahlevi PLC - Basic 15 PLC EXERCISE 3 Reza Pahlevi PLC - Basic 16
