Rapport d'éclairage public — Centre de Laatatra (9 voies)
Page 1

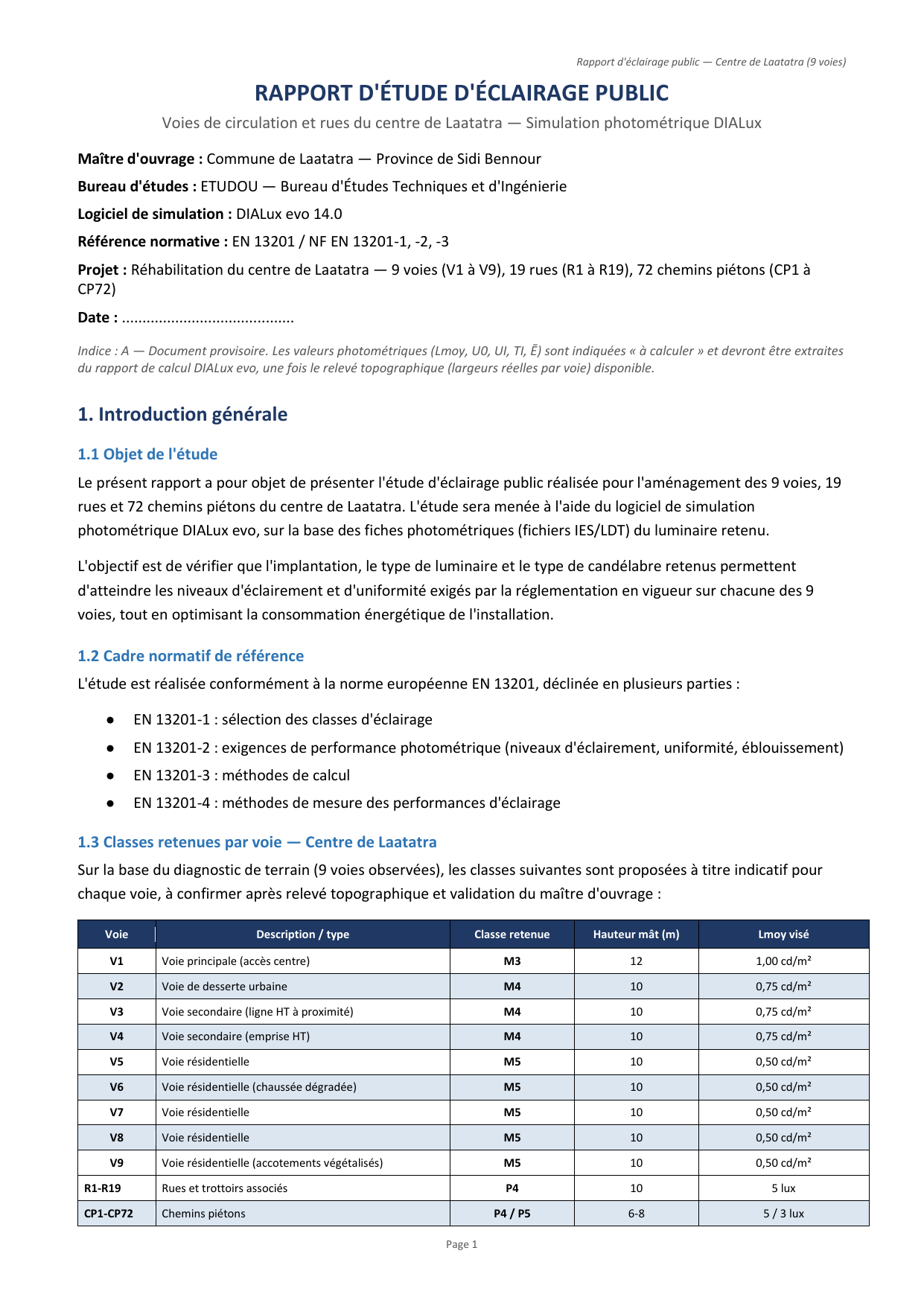

RAPPORT D'ÉTUDE D'ÉCLAIRAGE PUBLIC
Voies de circulation et rues du centre de Laatatra — Simulation photométrique DIALux
Maître d'ouvrage : Commune de Laatatra — Province de Sidi Bennour
Bureau d'études : ETUDOU — Bureau d'Études Techniques et d'Ingénierie
Logiciel de simulation : DIALux evo 14.0
Référence normative : EN 13201 / NF EN 13201-1, -2, -3
Projet : Réhabilitation du centre de Laatatra — 9 voies (V1 à V9), 19 rues (R1 à R19), 72 chemins piétons (CP1 à
CP72)
Date : ..........................................
Indice : A — Document provisoire. Les valeurs photométriques (Lmoy, U0, UI, TI, Ē) sont indiquées « à calculer » et devront être extraites
du rapport de calcul DIALux evo, une fois le relevé topographique (largeurs réelles par voie) disponible.
1. Introduction générale
1.1 Objet de l'étude
Le présent rapport a pour objet de présenter l'étude d'éclairage public réalisée pour l'aménagement des 9 voies, 19
rues et 72 chemins piétons du centre de Laatatra. L'étude sera menée à l'aide du logiciel de simulation
photométrique DIALux evo, sur la base des fiches photométriques (fichiers IES/LDT) du luminaire retenu.
L'objectif est de vérifier que l'implantation, le type de luminaire et le type de candélabre retenus permettent
d'atteindre les niveaux d'éclairement et d'uniformité exigés par la réglementation en vigueur sur chacune des 9
voies, tout en optimisant la consommation énergétique de l'installation.
1.2 Cadre normatif de référence
L'étude est réalisée conformément à la norme européenne EN 13201, déclinée en plusieurs parties :
● EN 13201-1 : sélection des classes d'éclairage
● EN 13201-2 : exigences de performance photométrique (niveaux d'éclairement, uniformité, éblouissement)
● EN 13201-3 : méthodes de calcul
● EN 13201-4 : méthodes de mesure des performances d'éclairage
1.3 Classes retenues par voie — Centre de Laatatra
Sur la base du diagnostic de terrain (9 voies observées), les classes suivantes sont proposées à titre indicatif pour
chaque voie, à confirmer après relevé topographique et validation du maître d'ouvrage :
Voie
Description / type
Classe retenue
Hauteur mât (m)
Lmoy visé
V1
Voie principale (accès centre)
M3
12
1,00 cd/m²
V2
Voie de desserte urbaine
M4
10
0,75 cd/m²
V3
Voie secondaire (ligne HT à proximité)
M4
10
0,75 cd/m²
V4
Voie secondaire (emprise HT)
M4
10
0,75 cd/m²
V5
Voie résidentielle
M5
10
0,50 cd/m²
V6
Voie résidentielle (chaussée dégradée)
M5
10
0,50 cd/m²
V7
Voie résidentielle
M5
10
0,50 cd/m²
V8
Voie résidentielle
M5
10
0,50 cd/m²
V9
Voie résidentielle (accotements végétalisés)
M5
10
0,50 cd/m²
R1-R19
Rues et trottoirs associés
P4
10
5 lux
CP1-CP72
Chemins piétons
P4 / P5
6-8
5 / 3 lux

Rapport d'éclairage public — Centre de Laatatra (9 voies)
Page 2
Classement indicatif établi selon le type de voie observé au diagnostic (voie principale d'accès, voie de desserte, voies résidentielles). À
confirmer voie par voie selon largeur réelle, trafic et présence de piétons.
2. Luminaire choisi et justification
2.1 Luminaire retenu : Philips BGP703 — gamme Luma gen2 Mini
Le luminaire retenu pour l'ensemble des 9 voies est le Philips (Signify) BGP703 T25 1xLED60-4S/827 DW65, déjà
validé sur la Note de Calcul d'Éclairage « Rue 1 ». Deux versions en puissance sont utilisées selon le tronçon : 120 W
(voies V2 à V9, classes M4/M5) et 150 W (voie V1, classe M3), permettant d'adapter le niveau lumineux à la classe
visée sur chaque voie.
2.2 Répartition des puissances par voie
● 150 W — voie V1 (axe structurant / voie principale d'accès au centre), classe M3, candélabre 12 m.
● 120 W — voies V2 à V9 (voies de desserte et résidentielles), classes M4/M5, candélabre 10 m.
● 120 W — rues R1 à R19 et chemins piétons CP1 à CP72 (classes P4/P5), en complément.
3. Candélabres choisis
3.1 Hauteurs retenues par voie
● 12 m — Voie V1 (voie principale / axe structurant), luminaire BGP703 150 W.
● 10 m — Voies V2 à V9 (résidentielles / desserte), luminaire BGP703 120 W.
● 6 à 8 m — Rues et chemins piétons associés.
3.2 Mode d'implantation
Le mode d'implantation de chaque voie sera déterminé en fonction de la largeur de chaussée relevée (règle usuelle
: hauteur de feu ≥ largeur de voie) :
● Unilatérale : voies étroites (V5 à V9, résidentielles), solution la plus économique.
● Bilatérale (vis-à-vis) : voie V1 si la largeur relevée le justifie.
● Quinconce : voies de largeur intermédiaire (V2 à V4).
4. Résultats de la simulation DIALux (gabarit par voie)
4.1 Synthèse des résultats par voie — V1 à V9
Le tableau ci-dessous liste individuellement les 9 voies du projet, avec les paramètres d'implantation proposés. Les
colonnes « à calculer » seront complétées après simulation DIALux evo pour chaque voie.
Voie
Classe
Luminaire (W)
Hauteur (m)
Interdist. (m)
Lmoy calc.
V1
M3
150 W
12
à calculer
à calculer
V2
M4
120 W
10
à calculer
à calculer
V3
M4
120 W
10
à calculer
à calculer
V4
M4
120 W
10
à calculer
à calculer
V5
M5
120 W
10
à calculer
à calculer
V6
M5
120 W
10
à calculer
à calculer
V7
M5
120 W
10
à calculer
à calculer
V8
M5
120 W
10
à calculer
à calculer
V9
M5
120 W
10
à calculer
à calculer

Rapport d'éclairage public — Centre de Laatatra (9 voies)
Page 3
4.2 Vérification de conformité par voie
Voie
Exigence (classe)
Résultat calculé
Conformité
V1
Lmoy ≥ 1,00 cd/m² ; U0 ≥ 0,40 ; TI ≤ 15%
à calculer
à vérifier
V2
Lmoy ≥ 0,75 cd/m² ; U0 ≥ 0,40 ; TI ≤ 15%
à calculer
à vérifier
V3
Lmoy ≥ 0,75 cd/m² ; U0 ≥ 0,40 ; TI ≤ 15%
à calculer
à vérifier
V4
Lmoy ≥ 0,75 cd/m² ; U0 ≥ 0,40 ; TI ≤ 15%
à calculer
à vérifier
V5
Lmoy ≥ 0,50 cd/m² ; U0 ≥ 0,40 ; TI ≤ 15%
à calculer
à vérifier
V6
Lmoy ≥ 0,50 cd/m² ; U0 ≥ 0,40 ; TI ≤ 15%
à calculer
à vérifier
V7
Lmoy ≥ 0,50 cd/m² ; U0 ≥ 0,40 ; TI ≤ 15%
à calculer
à vérifier
V8
Lmoy ≥ 0,50 cd/m² ; U0 ≥ 0,40 ; TI ≤ 15%
à calculer
à vérifier
V9
Lmoy ≥ 0,50 cd/m² ; U0 ≥ 0,40 ; TI ≤ 15%
à calculer
à vérifier
4.3 Bilan énergétique par voie
Voie
Nb luminaires
Puissance unit. (W)
Puissance totale (W)
Long. tronçon (m)
V1
à calculer
150
à calculer
à lever (topo)
V2
à calculer
120
à calculer
à lever (topo)
V3
à calculer
120
à calculer
à lever (topo)
V4
à calculer
120
à calculer
à lever (topo)
V5
à calculer
120
à calculer
à lever (topo)
V6
à calculer
120
à calculer
à lever (topo)
V7
à calculer
120
à calculer
à lever (topo)
V8
à calculer
120
à calculer
à lever (topo)
V9
à calculer
120
à calculer
à lever (topo)
TOTAL 9
VOIES
à calculer
—
à calculer
à calculer
Une estimation de la consommation annuelle (kWh/an) sera ajoutée en multipliant la puissance totale par la durée annuelle de
fonctionnement (≈ 4 000 h/an), une fois le nombre de luminaires calculé pour chaque voie.
4.4 Captures d'écran et rendus DIALux
Cette section accueillera, pour chacune des 9 voies, les captures issues de DIALux evo : vue 3D de l'implantation,
carte isolux, tableau de résultats détaillé, et diagramme polaire du luminaire — sur le modèle déjà produit pour la
Rue 1.
5. Conclusion
Ce rapport structure, voie par voie (V1 à V9), l'étude photométrique à mener sous DIALux evo pour le centre de
Laatatra, en cohérence avec la Note de Calcul d'Éclairage « Rue 1 » déjà validée. Les classes d'éclairage sont
proposées à titre indicatif pour chacune des 9 voies ; les résultats définitifs (Lmoy, U0, UI, TI) devront être calculés
dès réception du relevé topographique détaillant la largeur réelle de chaque voie.
