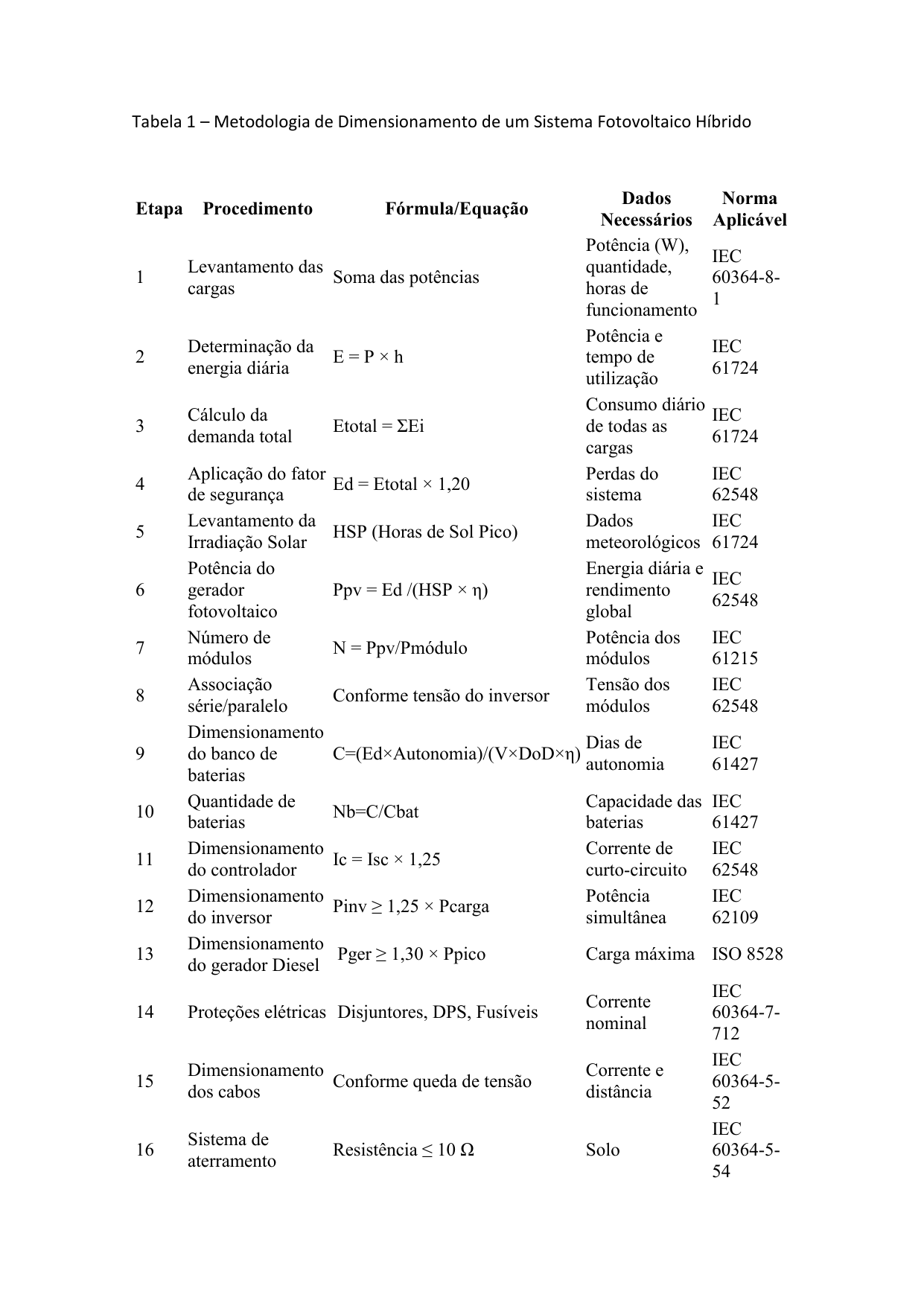

Tabela 1 – Metodologia de Dimensionamento de um Sistema Fotovoltaico Híbrido
Etapa
Procedimento
Fórmula/Equação
Dados
Necessários
Norma
Aplicável
1
Levantamento das
cargas
Soma das potências
Potência (W),
quantidade,
horas de
funcionamento
IEC
60364-8-
1
2
Determinação da
energia diária
E = P × h
Potência e
tempo de
utilização
IEC
61724
3
Cálculo da
demanda total
Etotal = ΣEi
Consumo diário
de todas as
cargas
IEC
61724
4
Aplicação do fator
de segurança
Ed = Etotal × 1,20
Perdas do
sistema
IEC
62548
5
Levantamento da
Irradiação Solar
HSP (Horas de Sol Pico)
Dados
meteorológicos
IEC
61724
6
Potência do
gerador
fotovoltaico
Ppv = Ed /(HSP × η)
Energia diária e
rendimento
global
IEC
62548
7
Número de
módulos
N = Ppv/Pmódulo
Potência dos
módulos
IEC
61215
8
Associação
série/paralelo
Conforme tensão do inversor
Tensão dos
módulos
IEC
62548
9
Dimensionamento
do banco de
baterias
C=(Ed×Autonomia)/(V×DoD×η)
Dias de
autonomia
IEC
61427
10
Quantidade de
baterias
Nb=C/Cbat
Capacidade das
baterias
IEC
61427
11
Dimensionamento
do controlador
Ic = Isc × 1,25
Corrente de
curto-circuito
IEC
62548
12
Dimensionamento
do inversor
Pinv ≥ 1,25 × Pcarga
Potência
simultânea
IEC
62109
13
Dimensionamento
do gerador Diesel
Pger ≥ 1,30 × Ppico
Carga máxima
ISO 8528
14
Proteções elétricas
Disjuntores, DPS, Fusíveis
Corrente
nominal
IEC
60364-7-
712
15
Dimensionamento
dos cabos
Conforme queda de tensão
Corrente e
distância
IEC
60364-5-
52
16
Sistema de
aterramento
Resistência ≤ 10 Ω
Solo
IEC
60364-5-
54
Tabela 2 – Dados Necessários para o Dimensionamento
Parâmetro
Unidade
Exemplo
Potência das cargas
W
150000
Energia diária
kWh/dia
2 400
Horas de Sol Pico (Angola)
h
5,8
Eficiência global
%
80
Tensão do sistema
V
380
Autonomia desejada
dias
1
Profundidade de descarga
%
80
Eficiência das baterias
%
95
Potência do módulo FV
W
620
Potência do inversor
kW
200
1
/
2
100%
