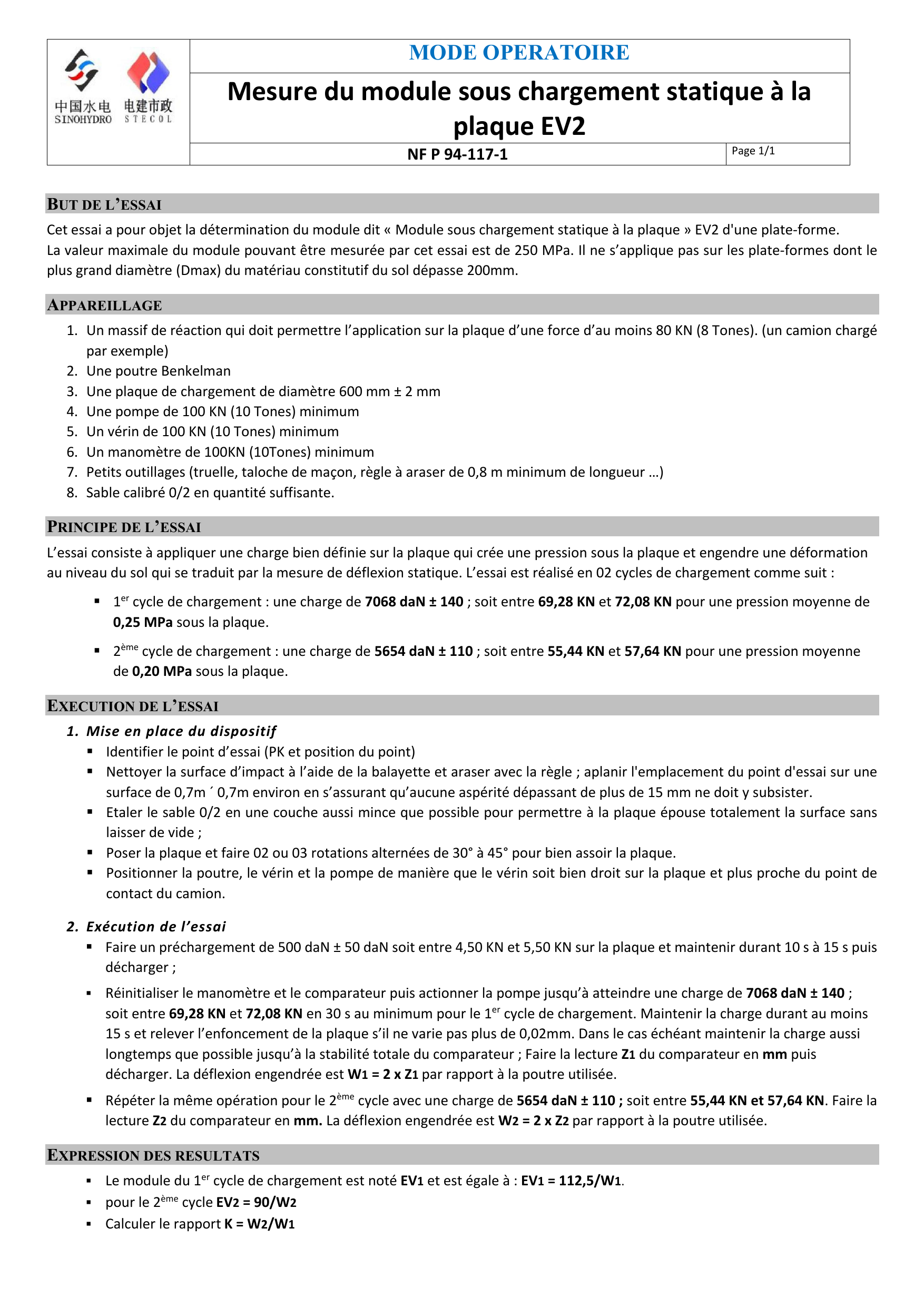

MODE OPERATOIRE
Mesure du module sous chargement statique à la
plaque EV2
NF P 94-117-1
Page 1/1
BUT DE L’ESSAI
Cet essai a pour objet la détermination du module dit « Module sous chargement statique à la plaque » EV2 d'une plate-forme.
La valeur maximale du module pouvant être mesurée par cet essai est de 250 MPa. Il ne s’applique pas sur les plate-formes dont le
plus grand diamètre (Dmax) du matériau constitutif du sol dépasse 200mm.
APPAREILLAGE
1. Un massif de réaction qui doit permettre l’application sur la plaque d’une force d’au moins 80 KN (8 Tones). (un camion chargé
par exemple)
2. Une poutre Benkelman
3. Une plaque de chargement de diamètre 600 mm ± 2 mm
4. Une pompe de 100 KN (10 Tones) minimum
5. Un vérin de 100 KN (10 Tones) minimum
6. Un manomètre de 100KN (10Tones) minimum
7. Petits outillages (truelle, taloche de maçon, règle à araser de 0,8 m minimum de longueur …)
8. Sable calibré 0/2 en quantité suffisante.
PRINCIPE DE L’ESSAI
L’essai consiste à appliquer une charge bien définie sur la plaque qui crée une pression sous la plaque et engendre une déformation
au niveau du sol qui se traduit par la mesure de déflexion statique. L’essai est réalisé en 02 cycles de chargement comme suit :
1er cycle de chargement : une charge de 7068 daN ± 140 ; soit entre 69,28 KN et 72,08 KN pour une pression moyenne de
0,25 MPa sous la plaque.
2ème cycle de chargement : une charge de 5654 daN ± 110 ; soit entre 55,44 KN et 57,64 KN pour une pression moyenne
de 0,20 MPa sous la plaque.
EXECUTION DE L’ESSAI
1. Mise en place du dispositif
Identifier le point d’essai (PK et position du point)
Nettoyer la surface d’impact à l’aide de la balayette et araser avec la règle ; aplanir l'emplacement du point d'essai sur une
surface de 0,7m ´ 0,7m environ en s’assurant qu’aucune aspérité dépassant de plus de 15 mm ne doit y subsister.
Etaler le sable 0/2 en une couche aussi mince que possible pour permettre à la plaque épouse totalement la surface sans
laisser de vide ;
Poser la plaque et faire 02 ou 03 rotations alternées de 30° à 45° pour bien assoir la plaque.
Positionner la poutre, le vérin et la pompe de manière que le vérin soit bien droit sur la plaque et plus proche du point de
contact du camion.
2. Exécution de l’essai
Faire un préchargement de 500 daN ± 50 daN soit entre 4,50 KN et 5,50 KN sur la plaque et maintenir durant 10 s à 15 s puis
décharger ;
Réinitialiser le manomètre et le comparateur puis actionner la pompe jusqu’à atteindre une charge de 7068 daN ± 140 ;
soit entre 69,28 KN et 72,08 KN en 30 s au minimum pour le 1er cycle de chargement. Maintenir la charge durant au moins
15 s et relever l’enfoncement de la plaque s’il ne varie pas plus de 0,02mm. Dans le cas échéant maintenir la charge aussi
longtemps que possible jusqu’à la stabilité totale du comparateur ; Faire la lecture Z1 du comparateur en mm puis
décharger. La déflexion engendrée est W1 = 2 x Z1 par rapport à la poutre utilisée.
Répéter la même opération pour le 2ème cycle avec une charge de 5654 daN ± 110 ; soit entre 55,44 KN et 57,64 KN. Faire la
lecture Z2 du comparateur en mm. La déflexion engendrée est W2 = 2 x Z2 par rapport à la poutre utilisée.
EXPRESSION DES RESULTATS
Le module du 1er cycle de chargement est noté EV1 et est égale à : EV1 = 112,5/W1.
pour le 2ème cycle EV2 = 90/W2
Calculer le rapport K = W2/W1
