Lamrhari Mohammed
Page 1

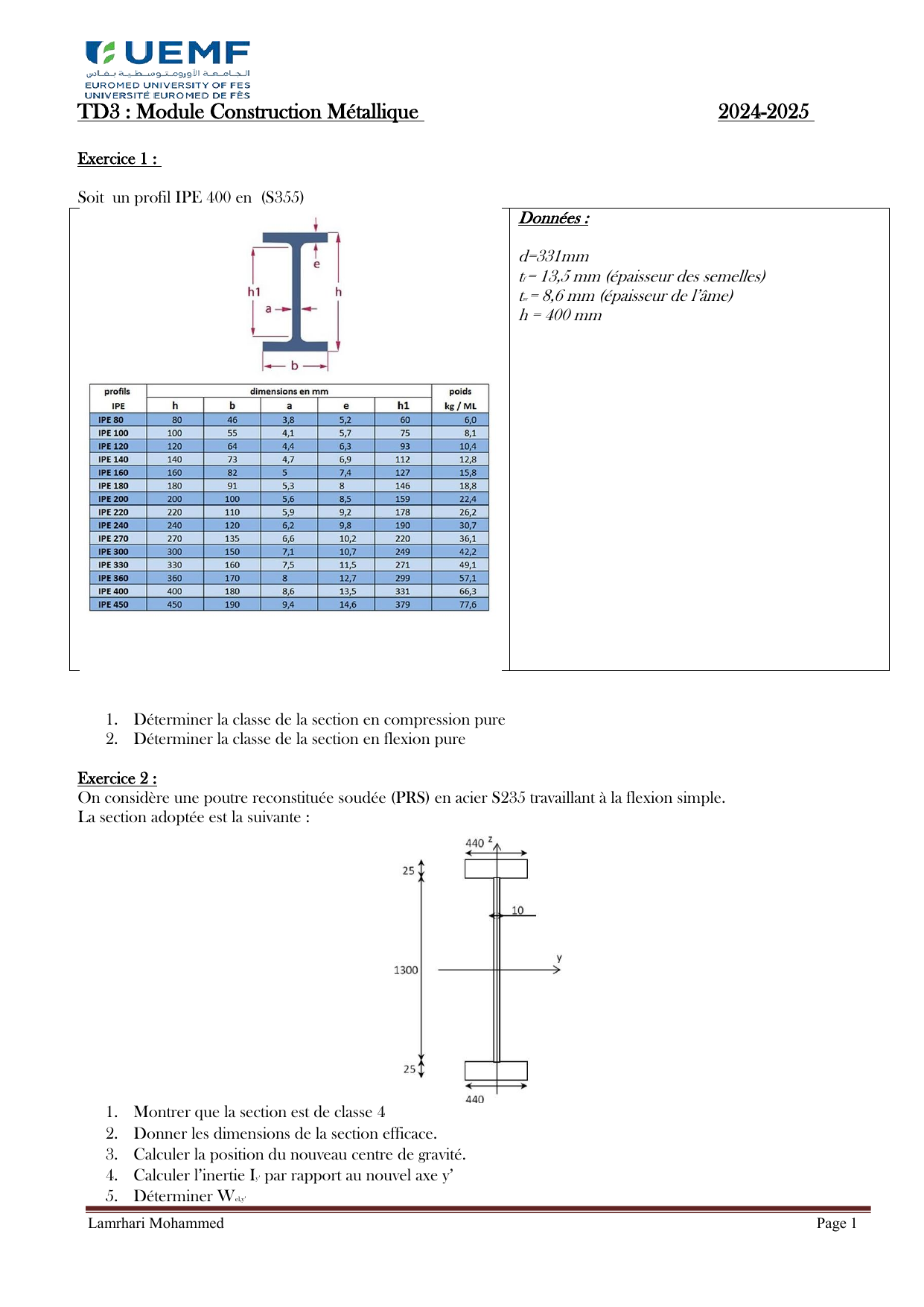

TD3 : Module Construction Métallique 2024-2025

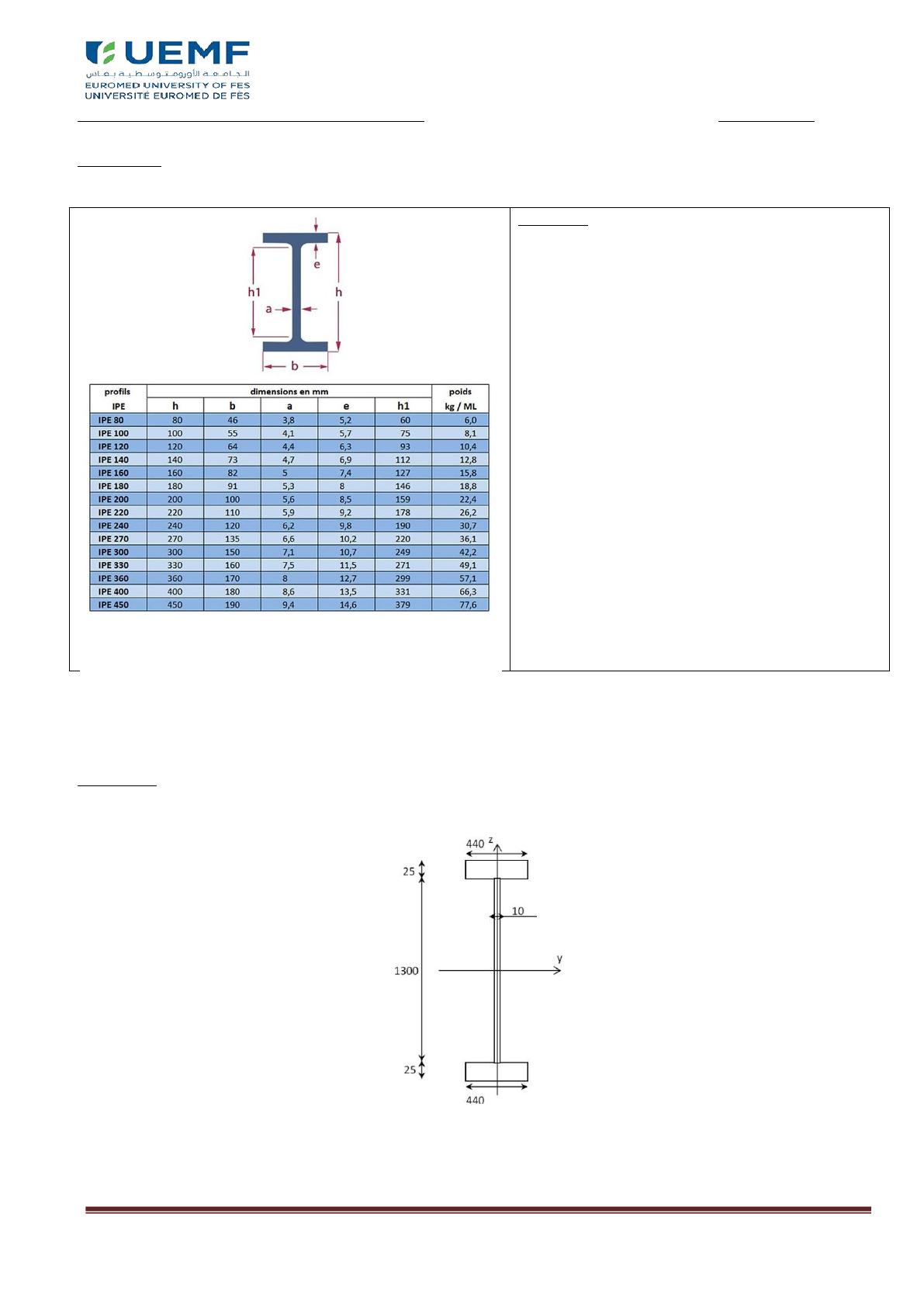

Exercice 1 :
Soit un profil IPE 400 en (S355)
Données :
d=331mm
tf = 13,5 mm (épaisseur des semelles)
tw = 8,6 mm (épaisseur de l’âme)
h = 400 mm
1. Déterminer la classe de la section en compression pure
2. Déterminer la classe de la section en flexion pure
Exercice 2 :
On considère une poutre reconstituée soudée (PRS) en acier S235 travaillant à la flexion simple.
La section adoptée est la suivante :
1. Montrer que la section est de classe 4
2. Donner les dimensions de la section efficace.
3. Calculer la position du nouveau centre de gravité.
4. Calculer l’inertie Iy’ par rapport au nouvel axe y’
5. Déterminer Wel,y’
Lamrhari Mohammed
Page 2
TD3 : Module Construction Métallique 2024-2025
Exercice3 :
Soit un poteau IPE 160 de longueur l=6m articulé à ses extrémités A et B et soumis à un effort normal de
compression.
Les caractéristiques de la géométrie de la section sont données par :
S=20.09 cm2 ; h=160 mm, b=82mm,d=h1=127mm, tf=7.4 mm tw=5mm
Les caractéristiques mécaniques de l’acier S355 sont :
fy=355 MPA et E=210000 MPA
1. Montrer que la section est de classe 1
2. Déterminer selon L’Eurocode3 la valeur de la résistance au flambement suivant l’axe zz’ du poteau.
Exercice4 :
Un poteau vertical est réalisé avec un profil UAP200, ce poteau est parfaitement encastré à ces extrémités et il
supporte une charge axial F=65 103 N, ses caractéristiques principales sont :
La longueur l=6m
L’aire de la section S=3315 mm2
Moment quadratique minimale de la section IGz=170.104 mm4
Le module d’Young E=2.1 105 MPA
Contrainte limite élastique en compression fy=275 MPA
3. Calculer l’élancement critique λc pour l’acier utilisé
4. Calculer l’élancement du poteau sachant que pour un poteau parfaitement encastré à ces extrémités la
longueur libre du flambement est L=l/2
5. Ce poteau doit-il calculé au flambement ou à la compression simple
6. Calculer la charge critique d’Euler et conclure

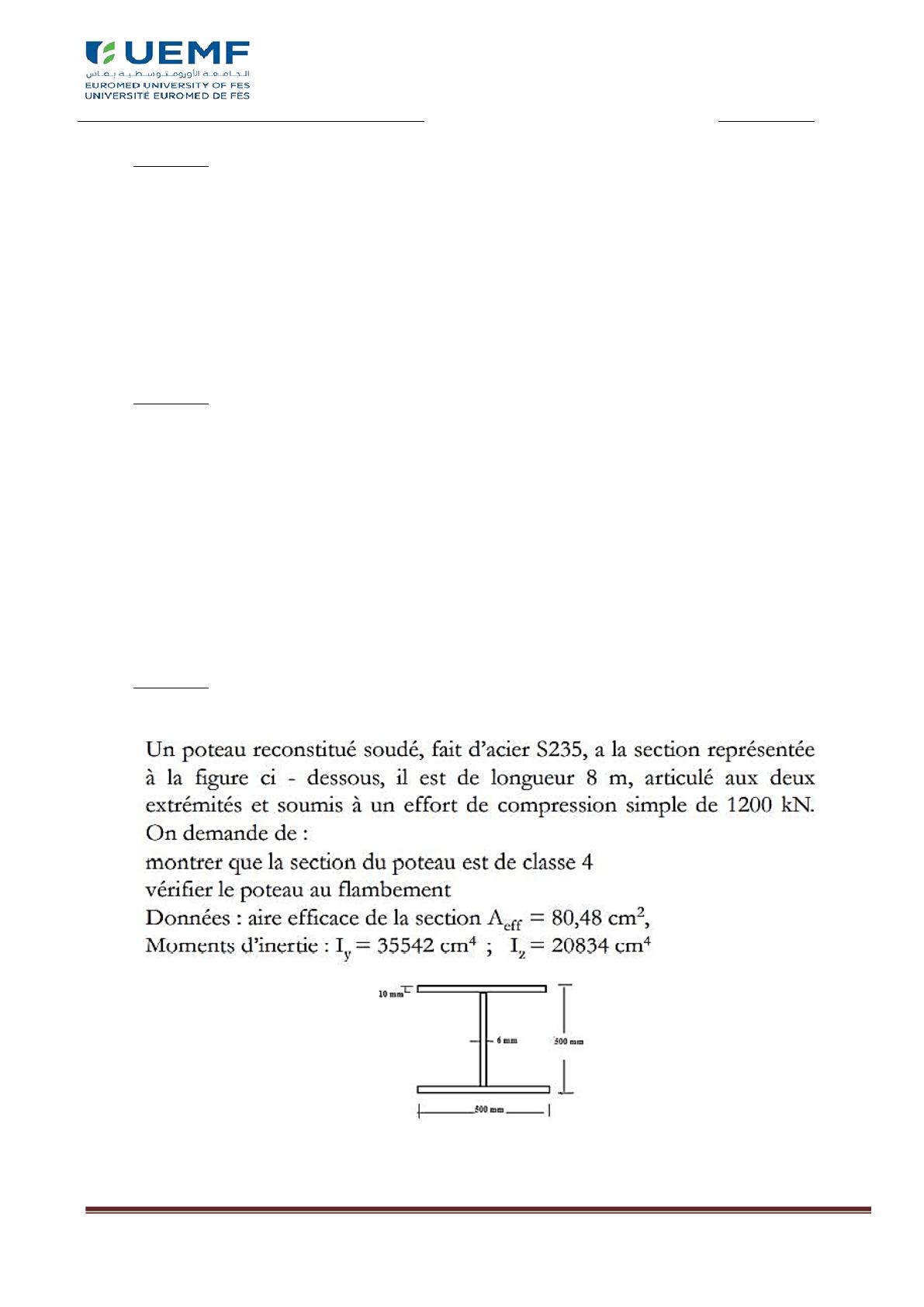

Exercice5 :
