Formation au dessin électrique : schémas et implantation

Formation au dessin électrique
01. S C H E M A S U N I F I L A I R E S
02. S C H E M A S M U LT I F I L A I R E
03. I M P L A N TAT I O N E L E C T R I Q U E
04. S Y N T H E S E G L O B A L E D U C O U R S
J u l y 2026

J U I L L E T 2 0 2 6
2
S C H E M A S E L E C T R I Q U E S E T I M P L A N T A T I O N
General concepts Schémas unifilaires Schémas multifilaires Plans d’implantation
I n t r o d u c t i o n a u x s c h e m a s é l e c t r i q u e s | G é n é r a l

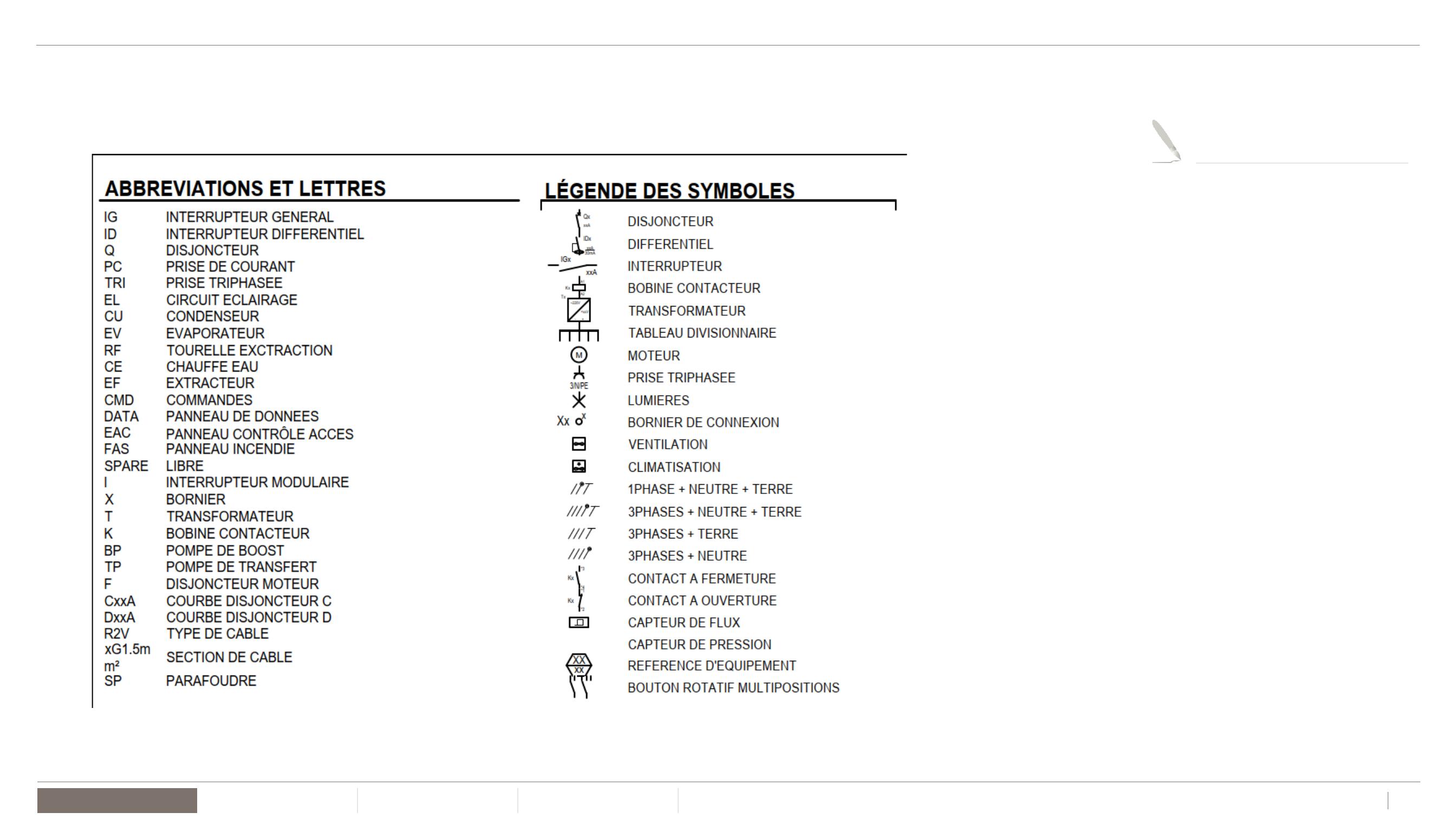

L é g e n d e s e t s y m b o l e s
Notes
Prendre en compte la légende pour
identifier chaque élément.
Toujours intégrer
les legends dans les
pages de couverture E-001 de
chaque projet.

J U I L L E T 2 0 2 6
3
S C H E M A S E L E C T R I Q U E S E T I M P L A N T A T I O N
General concepts Schémas unifilaires Schémas multifilaires Plans d’implantation
Questions
1. Donner la reference du circuit
Q13.
2. Retrouver le reference du
parafoudre (surge protection)
Notes

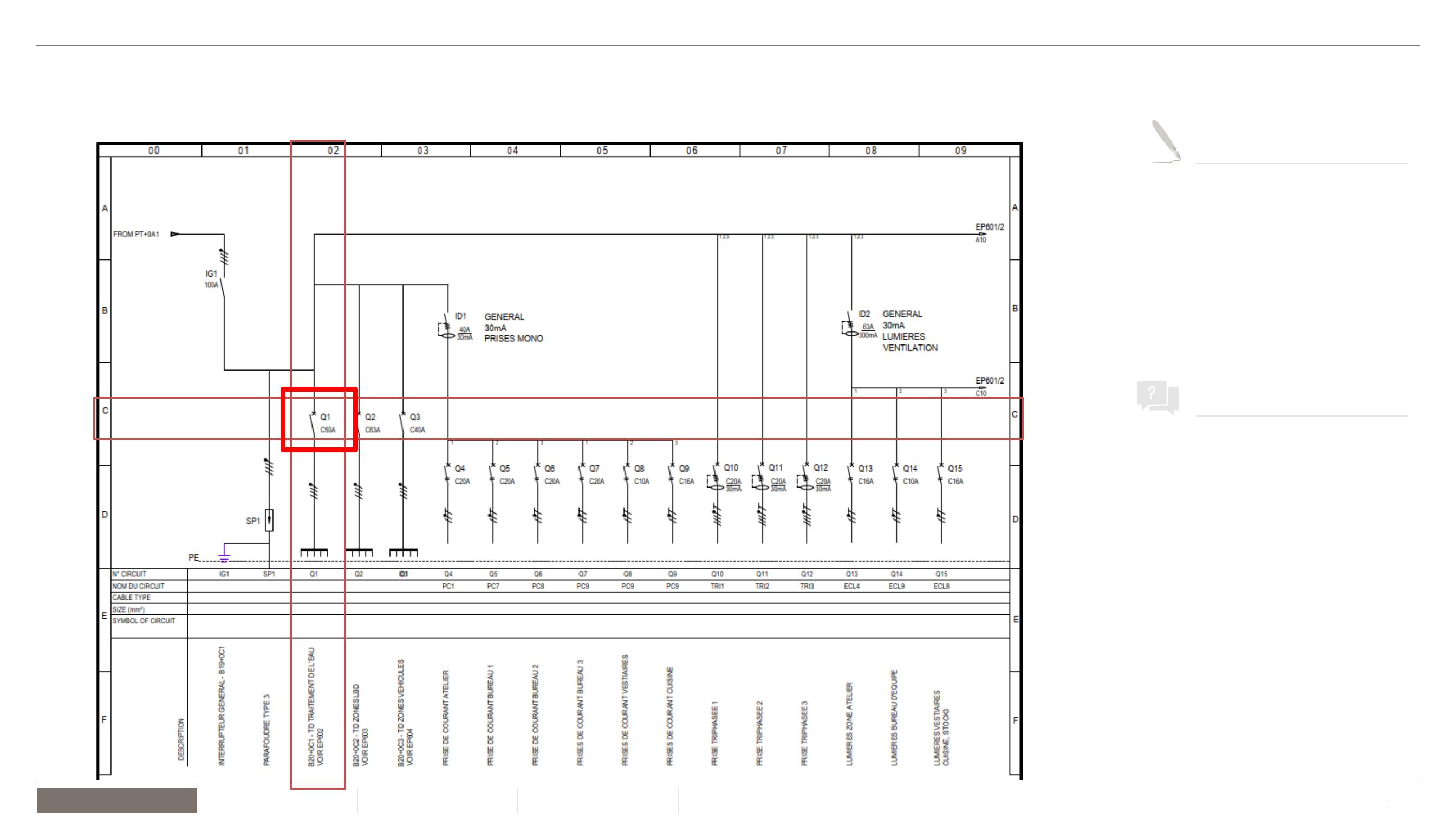

La lecture des éléments se fait de
manière croisée, une lettre pour
la ligne, un chiffre incrémenter
suivant la page pour les colonnes.
Q1 est donc référencé : C02
I n t r o d u c t i o n a u x s c h e m a s é l e c t r i q u e s | G é n é r a l
L e c t u r e d e s r é f é r e n c e s d i t e s c r o i s é e s

J U I L L E T 2 0 2 6
4
S C H E M A S E L E C T R I Q U E S E T I M P L A N T A T I O N
General concepts Schémas unifilaires Schémas multifilaires Plans d’implantation
Questions

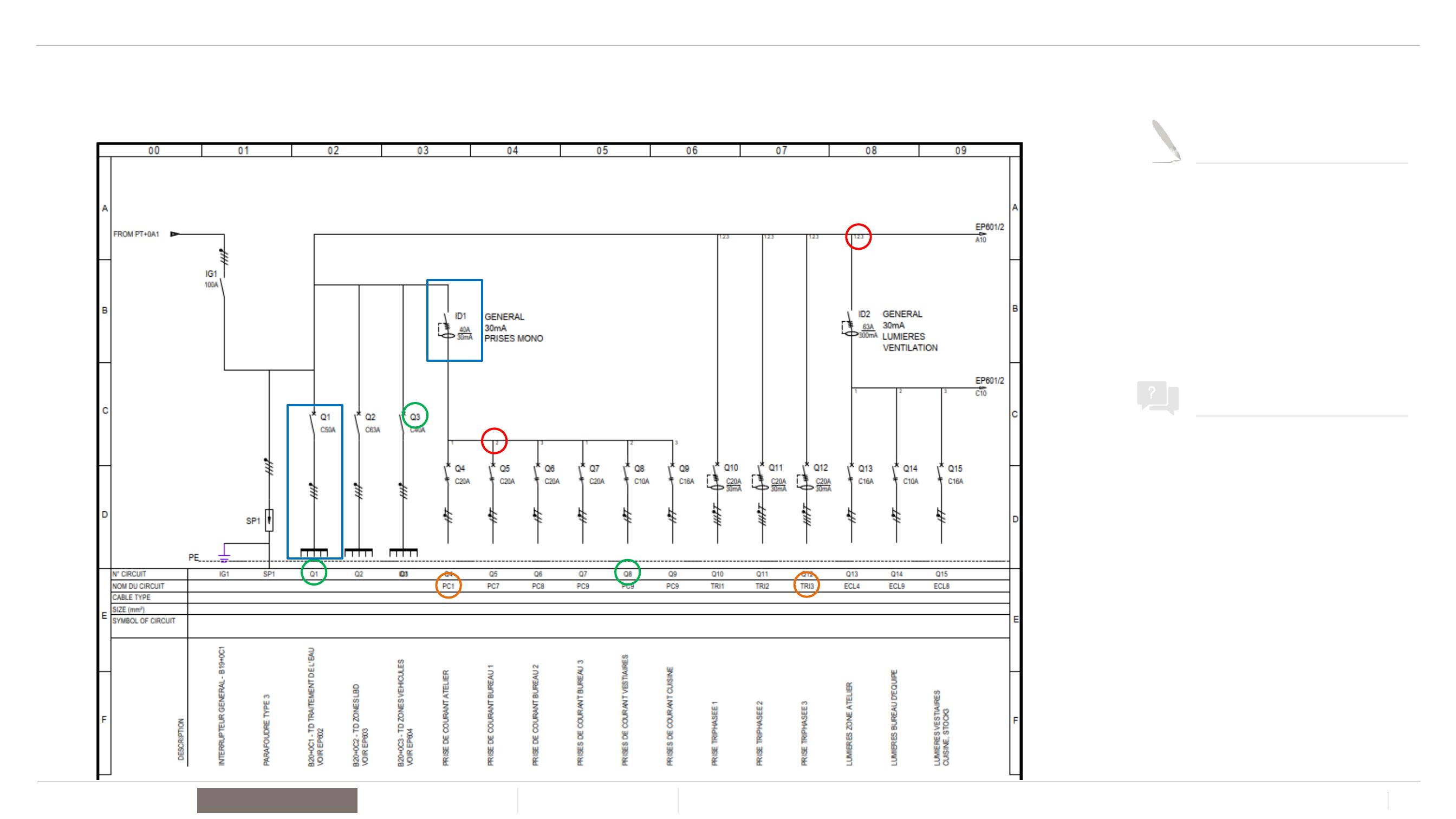

1. Reperez dans le schema le
symbole qui permet de définir le
nombre et le type de conducteurs.
2. Ecrivez à côté e chaque élément
encadré en bleu sa fonction, le
nombre de pôles et conducteurs.
3. A quoi sert le repère entouré en
rouge ?
4. Que signifient les éléments
entourés en vert ?
5. Donner l’usage des éléments
entourés en orange et l’endroit
où l’on peut les retrouver ?
Notes
Un schema unifilaire représente
l’intégralité des circuits electriques
et
conducteurs sur un seul trait ou
ligne. Des symboles de repérages
sont utilizes pour simplifier la lecture.
Les disjoncteurs, interrupteurs sont
représentés en symboles unipolaires,
une seule borne.
I n t r o d u c t i o n a u x s c h e m a s é l e c t r i q u e s | U n i f i l a i r e s
A p e r ç u d ’ u n s c h e m a u n i f i l a i r e

J U I L L E T 2 0 2 6
5
S C H E M A S E L E C T R I Q U E S E T I M P L A N T A T I O N
General concepts Schémas unifilaires Schémas multifilaires Plans d’implantation
Questions

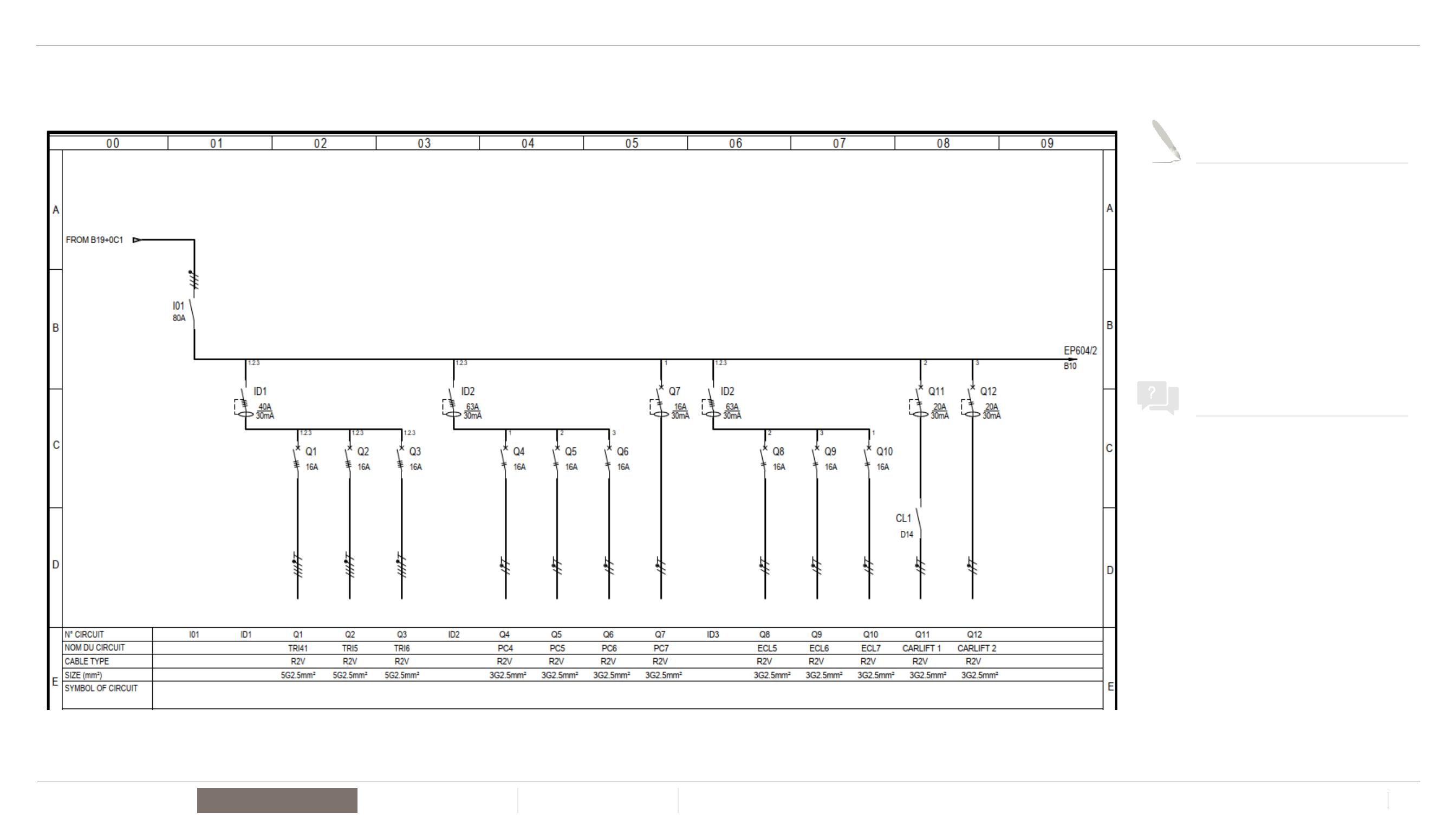

1. Donner la reference du circuit
Q11.
2. Donner la reference d’un contact
3. Ou trouver un interrupteur
différentiel ?
4. Sur quelle phase sera cable le
CARLIFT 1 ?
5. A quoi sert et que signifie
l’élément positionné en B09 ?
Notes
Révision et synthèse de la partie 1
I n t r o d u c t i o n a u x s c h e m a s é l e c t r i q u e s | U n i f i l a i r e s
R é v i s i o n e t e x e r c i c e s .
