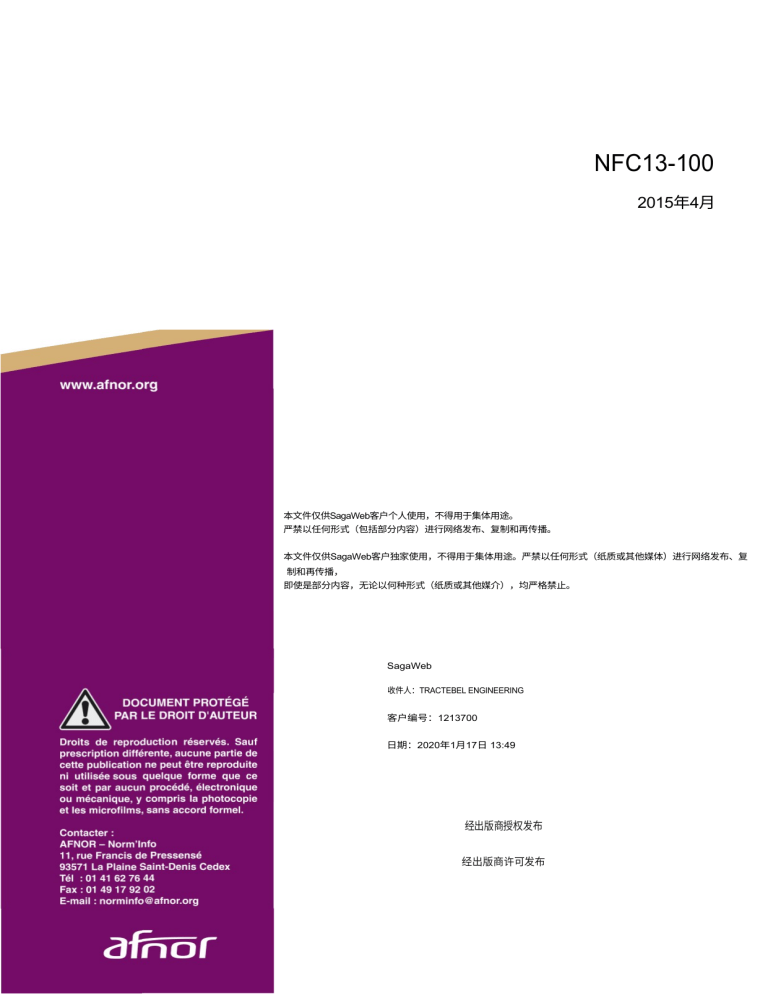

NFC13-100 2015年4月 本文件仅供SagaWeb客户个人使用，不得用于集体用途。 严禁以任何形式（包括部分内容）进行网络发布、复制和再传播。 本文件仅供SagaWeb客户独家使用，不得用于集体用途。严禁以任何形式（纸质或其他媒体）进行网络发布、复 制和再传播， 即使是部分内容，无论以何种形式（纸质或其他媒介），均严格禁止。 SagaWeb 收件人：TRACTEBEL ENGINEERING 客户编号：1213700 日期：2020年1月17日 13:49 经出版商授权发布 经出版商许可发布 Afnor、SagaWeb 用于 TRAûTEBELENûlNEERlNG NFC13-100:2015-04 NFC13-100 2015年4月18日 分类编号：C 13-100 ICS：29.240.01；91.140.50 由高压公共配电网络（最高33 kV）供电的配电室 E：由高压公共配电系统（最高33 kV）供电的用户变电站 D：由公共中压电网（最高33 kV）供电的供电接入点 经AFNOR总干事决定批准的法国标准 经AFNOR总干事决定批准。 取代2001年4月批准的NF C 13-100标准，以及2003年2月批准的NFC 13-101、NF C 13-102和NF C 13-103标准，上述标准仍有效至2015年10月。 对应关系 截至本文件发布之日，尚无涉及同一主题的国际或欧洲标准化工作。 本文件涉及电力输送变电站，用于将用户或发电商接入公共配电网络，其额定电压高于 摘要 1000V且不超过33kV，电流值不超过630 A的公共配电网络中，将用户或发电机接入公共配电网络的电 力交付站。 电气装置、电力供应、特性、设计、安全规则、事故预防、过电流保护、防电击保护、实施、设 备、导线、电气接地、检查、运行、维护 描述词 修改 更正 与被取代的文件相比，本文件为全面修订版。 由法国标准化协会（AFNOR）编辑并发布——弗朗西斯·德·普雷森塞街11号——93571拉普兰圣但尼 Cedex 电话：+33(0)141628000—传真：+33(0)149179000—www.afnor.org ÖAFNOR AFNOR2015 Afnor，Saga Web 用于 NF C13-100.’2015-04 EBEL ENG I NEERI NG 宣传册 NFC13-100 —2— 本标准 本标准旨在作为经济、科学、技术和社会合作伙伴之间关系的依据。 标准本质上是自愿适用的。若在合同中予以引用，则对各方具有约束力。法规可规定标准的全部或部分内容必须强制执行。 标准是由标准化组织在征询所有相关方代表意见的基础上，通过共识制定的文件。其通过前需进行公开征求意见。 标准会定期接受审查，以评估其随时间推移的适用性。所有标准均自首页所示日期起生效。 理解标准 请读者注意以下几点： 仅使用动词形式“应”和“必须”来表达为符合本文件要求而必须遵守的一项或多项要求。这些要求可能出现在标准正文中，也可能出现在标有“规 范性”字样的附录中。对于试验方法，使用不定式即表示一项要求。 诸如“宜”和“建议”等表述，用于表达一种可选但非强制性的做法，以符合本文件的要求。“可以”和“可能”等动词形式，用于表达有用的但非强制 性的建议或指导，或表示允许。 此外，本文件可能提供额外信息，旨在帮助理解或使用某些内容，或澄清其应用，但不构成必须遵守的要求。这些内容以注释或信息性附录的 形式呈现。 标准化委员会 标准化委员会在特定活动领域内汇集了制定法国标准以及就欧洲或国际标准草案形成法国立场所需的各项专业知识。该委员会还可制定试验性 标准和技术文件。 如果您希望对本文本提出意见、建议改进或参与修订工作，请联系[email protected] 。 起草本文件的标准化委员会成员名单如下。当某位专家代表其所属机构以外的其他机构时，该信息将以“所属机构（所代表机构）”的形式呈现 。 Afnor，Saga Web 用于 NF C13-100.’2015-04 EBEL ENG I NEERI NG 宣传册 —3— NFC13-100 电力系统的设计及额定电压 额定电压高于1 kV交流 准，以及1.5 kV直流，特别是关于 安全方面的内容 标准化委员会中各代表机构的名单 秘书处：AFNOR CET ELEC COPREC EDF（法国电力公司） FFIE（法国电气与能源工程企业联合会） FFSA（法国保险公司联合会） GIMELEC（电气设备、控制与指挥及相关服务行业协会） 劳动、社会关系与团结部劳动、社会关系与家庭部 RTE（电力传输网络） AFNOR UF99 标 NF C13-100:2015-04 Afnor，Saga Web 致 TRAûTEBELENûlNEERlNG NFC13-100 —4— 前言 目前尚无针对由高压（HTA，最高33 kV）公共配电网络供电的输电站的具体法国标准或欧洲标准。 本文件由UF99委员会编制，该委员会负责设计和实施额定电压高于1 kV交流和1.5 kV直流的电力系统，特别是 涉及安全方面的内容。 本文件概述了NF C 13-000标准的基本要求，并明确了在遵守NF C 13-200标准和法国法规的前提下，将这些要求应 用于电气安装的实际操作方法。 本文件概述了NF C 13-200标准《高压电气安装 ——发电厂、工业、第三产业及农业设施的补充规则》中的基本要求 和设计原则，并明确了这些要求在配备封闭式高压开关设备、电压≤33 kV且电流≤630 A的输电变电站中的具体应用 方法。条款 “不适用”的条款对应于NFC13-200标准中不适用于NF C 13-100标准的条款。 第7章的各部分对应于NF C 13-100标准中的特定主题。 对于电压高于33 kV或电流高于630 A的输电变电站，以及未配备封闭式高压设备的变电站，其建设规则在NF C 13200标准中有所描述。 本文件的规定适用于以下工程：其建筑许可申请提交日期、或（在无申请情况下）施工预申报日期、或（在无预申 报情况下）合同签订日期、或（在无合同情况下）订单收讫确认日期晚于2015年10月18日。 与2001年4月的前一版相比，本文件已与NF C 13-200标准保持一致。具体而言，进行了以下修改： 对变电站投入运行前程序的更详细描述； 针对浸没式和干式变压器的电压及功率，新增了保险丝规格定义表； 对供电变电站的功能描述； 设备连接及功能性电气原理图； 淘汰无自保护功能的架空变压器，并明确金属接地连接的要求； 补充欧洲规范； 引入预/分/合式开关柜； 接地及等电位连接的说明。 NF C13-100:2015-04 Afnor，Saga Web 致 TRACTEBELENGINEERING —5— NF C13-100 在本文档中阐述的若干重要新内容中，还可提及： 一方面，标准本身的要求以黑色直体罗马字印刷； 另一方面，包含基于经验和常规实践、旨在便于实施规定建议的评注。这些评注旨在阐明相应文本，并为相关规 则提供依据。它们可能会提请注意法国法规的某些方面。评注以蓝色斜体字印在参考规范文本的正下方。 本文件取代了2001年4月批准的NF C 13-100标准，以及2003年2月批准的NF Cf3-f0f、NF Cf3-f0û’el/\/FCf3- f03标 准。 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —6— Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NF C13-100:2015-04 —7— 目录 引言 目录 前言 第一章 — 总则 第二 章 — 定义 第3章——设施的一般特征 第4章 — 保障安全的防护措施 第五章 — 设备的选型与安 装 第六章 — 运行、检查与维护 第7章 — 特殊规定 参考文献 NFC13-100 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —8— Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第1章 NF C13-100:2015-04 —9— 第一章 总则 第11条： 第12条： 第13条： 适用范围和目的 规范性参考 设施与公共供水管网的连接 NFC13-100 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —10— 第一章 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第一章 NF C13-100:2015-04 —11— NFC13-100 标题1 总则 11 适用范围和目的 ......................................................................................................................................................................................13 111 适用范围.............................................................................................................................................................................................13 112 交货地点的职能 ..................................................................................................................................................................................13 113 目的 ....................................................................................................................................................................................................15 12 规范性参考文献。 ...................................................................................................................................................................................16 13 设施接入公共电网...................................................................................................................................................................................17 131 概述 ....................................................................................................................................................................................................17 132 接入设施的范围 ..................................................................................................................................................................................17 133 交货点的位置。 ..................................................................................................................................................................................19 134 公共配电网络运营商的预先批准 .........................................................................................................................................................20 135 计量方式.............................................................................................................................................................................................20 136 包含发电机组的设施...........................................................................................................................................................................20 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —12— 标题1 NF C13-100:2015-04 Afnor，Saga Web 适用于 TRACTEBELENGINEERING 标题1 —13— NFC13-100 适用范围及 目的 11 111 适用范围 本文件适用于： • 配备封闭式开关设备的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流 供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流 供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流 供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流 供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流 供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流 供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流 供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流 供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的交变电流供电的 • 杆上配电站； • 公共配电网络电缆两端与计量装置下游分隔点之间的安装部分； • 安装设施的扩建或改造，以及受此类扩建或改造影响的现有安装设施部分。 一般而言，供电变电站包括以下主要组件 • 一个配电室； • 高压和低压开关设备； • 一台电力变压器； • 高压和低压连接线路； • 计量装置； • 辅助设备和电路， • 接地端子和等电位连接。 然而，本文件的相关规定同样适用于上述所有组件未位于同一场所的设计（例如，不包含电力变压器和低压开关设备的变电站）。 本文件同样适用于包含生产设施的供电变电站。 本文件不适用于以下设施的设计和实施： • 额定电压高于33kV的供电变电站； • 额定电流大于630A的供电变电站； 对于上述两类变电站，应适用NFC 13-200标准。 • 根据《能源法典》授予特许权的电力分配站及电力牵引设施；此类工程和设施受《关于电力分配必须满足的技术条件》的法令管 辖。 112 交付变电站的功能 交接站应具备的功能（F）包括： • 该站点执行的功能（F1）： o 汇集供电站所使用的中压（HTA）和低压（BT）设备 o 限制对变电站的进入； Afnor，Saga Web NF C13-100:2015-04 o 实施等电位连接（过电压控制）； NF C13-100:2015-04 Afnor，Saga Web 对于 TRAûTEBELENûlNEERlNG NFC13-100 • • —14— 标题1 接入公共供水管网（F2）： o 连接配电器的电缆（包括需连接至当地接地的屏蔽层）； o 配电柜电缆的接地； o 配电环路（开关）的空载或带载操作； o 配电回路的断开点（隔离开关）； o 关于配电电缆电压状态的信息； o 与其他功能单元之间的相序一致性检查； o 对配电柜电缆施加试验电压； o 检测公共配电网络中的故障（根据接线图）； 公共配电网络的分离（F3）； • 对变电站高压电路进行接地（MALT）和短路（CC）测试（F4）； • 在设备出现异常时自动断开，以确保公共配电网络供电的连续性，并可在无需将变电站与高压电网隔离的情况下，完成所有 保护装置的检查及根据功率变化进行调整的工作（F5）； • 与电网交换电能的计量（F6）： o 在变电站未完全停电或对计量电压回路进行施工期间，仍保持计量功能正常运行，以确保供电质量的监控； o 可在无需将变电站与高压公共配电网络分离的情况下，执行所有计量验证及根据功率变化调整计量系统的作业； • 根据规定条件，在存在发电设施时将其与电网解耦（F7）； • 用户设施（用电和/或发电）的接入（F8）： o 如有，安装电力变压器/调整电压等级； • 用电设施（用电和/或发电）的隔离开关（F9）； • 在遵守安全法规要求的前提下进行维护（F10）： o 保持规定性能； o 确保变电站符合相关规范。 Afrior, SagaWeb NFC13-100:2015-04 致：TRACTEBEL ENGINEERING —15— 标题1 NFC13-100 网络 多点 F F2 连接 F7 分离 连接/ 解耦 使用 F8 F4 MALT+CC F10 维护 安装 岗位地点 消费和/或生产 -可能涉及的费用 图11——交付点的功能描述 113 目的 本文件列出了变电站的设计和建造规则，旨在确保人员和财产的安全，并根据预期用途确保其运行良好。 “运行良好”是指该设施能够按其指定用途正常运行，特别是能够以所需的安全水平为连接的设施供电。 NF C13-100:2015-04 Afnor，Saga Web 对于 TRAûTEBELENûlNEERlNG NFC13-100 12 —16— 第1章 规范性引用文件 下表列出了本文件中引用的规范性文件。对于标有日期的引用，仅适用所引用的版本；对于未标明日期的引用，则适用该参考文件 的最新版本（包括可能的修订）。 NFC 01-151:2001，《电工术语——第151部分：电气和磁性设备》 NFC01-441:1987，《电气技术词汇》——第441章：电气设备 NFC 01-461:2008，《国际电工术语》——第461部分：电线电缆 NFC 01-601:1987，《电气技术词汇》——第601章：电能的生产、传输和分配——概述 NFC 01-826:2004，《电气技术词汇》——第 826 部分：电气安装 NF C 13-200，高压电气安装——生产场所及工业、第三产业和农业设施的补充规则 NFC15-100，低压电气安装 NF C 18-510，电气设施及电气环境中的作业——电气风险预防 NF EN 50160，公共配电网络供电电压特性（分类索引：C 02-160） NF EN 50216-2，电力变压器和电感线圈用附件——第 2 部分：用于配备储油柜、浸没在液体介质中的变压器和电抗器的保 护继电器（气体放电、油位）（分类索引：C 52-216-2） NF EN 50216-3，电力变压器和电感线圈的附件——第3部分：用于浸没在液体中且无气体垫层的密封变压器和电感线圈的保护继 电器（分类编号：C 52-216-3） NF EN 60044-7，测量变压器——第7部分：电子式电压变压器（分类编号：C 42-544-7） NF EN 60044-8，测量变压器——第8部分：电子式电流互感器（分类索引：C 42-544-8） NF EN 60076-13，电力变压器——第13部分：浸没在介电液体中的自保护变压器（分类编号：C 52-176-13） NF EN 60529，外壳提供的防护等级（IP代码）（分类编号：C 20-010） NF EN 61869-2，测量变压器——第2部分：关于电流互感器的补充要求（分类索引：C 42-569-2） NF EN 61869-3，测量变压器——第3部分：关于感应式电压变压器的补充要求（分类代码：C 42-569-3） NF EN 62262，电气设备外壳对外部机械冲击的防护等级（IK代码）（分类编号：C 20-015） NF EN 62271-1，高压设备——第1部分：通用规范（分类编号：C 64-471-1） NF EN 62271-200，高压开关设备——第200部分：额定电压大于1 kV且小于或等于52 kV的交流金属外壳开关设备（分类索引：C 64-471-200） NF EN 62271-201，高压开关设备——第 201 部分：额定电压大于 1 kV 且小于或等于 52 kV 的交流绝缘外壳开关设备（分类索引 ：C 64-471-201） NF EN 62271-202，高压开关设备——第201部分：额定电压高于1 kV且小于或等于52 kV的交流绝缘外壳式开关设备（分类编号： C 64-471-201） Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL工程宣传册 标题1 —17— 13 设施接入公共电网 131 概述 NFC13-100 电气设施接入公共配电网络的技术条件受特定法规约束，在设计该设施时必须予以考虑。 该法规适用于首次接入公共电网的电气安装，或因电气特性变更而需签订新接入协议的电气安装。 为评估此影响，建议查阅相关公共配电网络运营商的参考技术文档，并在必要时于启动设备设计项目之初即与其相关部门联系。 132 已接入的 设施的边界 该设施与公共配电网络之间的分界点位于公共配电网络电缆的末端，无论这些电缆是完全还是部分位于公共区域内。 交接站设施与用户设施之间的分界点位于分隔点（F9）。 所有位于与公共配电网络连接的高压隔离开关或设备之间、集成于进线功能单元（见310）内且包含计量装置的电气设备，均应位于 构成交接站的同一房间内； 计量装置下游的隔离开关可设置在另一个房间内。 交接站 0 . C dFC1I•201 0 A C 0 ifi ---"" -”” NFC1fi-100 î--. 变电站与公共高压配电网络的连接点；高压隔离开关（隔离开关或断路器）；计量柜； 高压总保护装置；隔离开关装置； 符合NFC11-201标准的设施 符合NFC13- 100标准的设施 属于NFC15-100标准的设施 同时符合NFC13-100和NFC15-100标准的安装 图13A——带低压计量装置的交货点示例 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL工程宣传册 NFC13-100 0 A C D —18— 变电站与公共高压配电网络的并网点； 高压隔离开关（隔离开关或断路器）； 计量板； 高压总保护装置；S 隔离开关； TC 电流互感器；TT 电压互感器。 符合NFC11-201标准的设施 符合NFC13- 100标准的设施 属于NFC15-100标准的设施 同时符合NF C 13-100和NF C 15-100标准的设施 图13B — 带高压计量且仅有一个变压器的输电变电站示例 标题1 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL工程宣传册 —19— 标题1 ,-y,". NFC 13-100 交付站 PaniefilFCï3-200 1) UN Ct3-JOO 0 A C D 变电站与公共高压配电网络的并网点； 高压隔离开关（隔离开关或断路器）； 计量面板； 高压总保护装置的继电器；S 隔离开关； TC 电流互感器；TT 电压互感器。 属于NF C1 2L*1标准的安装；属于NF ÛJ 1L\ù*标准的安 装；属于NF0”ü-?LJ'ü'标准的安装 属于NFC1J!'fJ和hiFÛ1DULï标准的安装 图13C——带高压计量装置的交货示例 高压总保护装置下游接地方案的选择取决于电流传感器技术及连接方式。 133 交付站的位置 交接站位于待供电场地的范围内。其位置应确保 • 确保可从公共区域进入该变电站，以便缩短电网运营商工作人员的响应时间； • 最大限度地缩短与公共配电网络的连接长度，以及在私有区域内需铺设的公共网络长度。 交接站的位置应具备足够的布局和尺寸，以满足设备及仪器的安装和接入需求，并便于后续进行检查和维护工作。 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL工程宣传册 NFC 13-100 134 -20- 第一章 公共配电网运营商的预先批准 在实施任何工程之前，无论是关于交接站设备选型还是其位置安排，均须事先向公共配电网络运营商申请批准。 对初始方案的任何 修改也必须提交给公共配电网络运营商。公共配电网络运营商针对其事先批准提出的任何变更要求，均须提供技术依据。 符合本文件规定的高压设备以及交货变电站的控制和保护装置，涉及公共配电网络的运行，必须符合配电网络运营商在其参考技术 文件中规定的规格。 参考技术文件指在提交建筑许可申请之日、或（如无该日期）在提交施工预申报之日、或（如无该日期）在合 同签署之日、或（如无上述任何日期）在订单收讫确认之日生效的文件。 向公共电网运营商提交的事前审批申请应附有以下信息： • • • • • • • • 该设备相对于相邻通道的位置，并标明通道入口及供气管道的走向； 配电箱及接地回路的连接示意图； 接地端电阻值计算说明； 与公共电网运行相关的电气设备清单及技术参数； 配电站及附属建筑占地平面图，标明电气设备位置，包括计量表的位置； 该设施中其他可能的电力资源的接入示意图； 电表箱的布置方案； 关于设施总体保护的方案，以及在必要时，关于发电机或可作为发电机运行的设备脱扣保护的方案。 该审批申请将根据配电网络运营商的参考技术文件规定进行处理。 与公共配电网络运行相关的场所位置及布局（进线、总保护和计量设备等功能单元）须与配电网络运营商达成一致。 为满足接入要求，供电箱最好设置在公共道路（或私有道路，前提是该道路可全天候通行）旁，并可直接通往该道路。 进线功能单元最好设置在入口门附近。 135 计量模式 变电站分为高压计量和低压计量两种类型， 低压计量仅适用于配备单台三相单绕组二次变压器的变电站，其额定电流不超过2000A，额定电压为230/400V。 136 包含生产设备的设施 对于向包含生产设备的设施供电的变电站，必须执行补充规定。 补充规定载于配电方的参考技术文件以及 UTE C 15-400 指南中。 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第2章 NF C13-100:2015-04 —21— 第2章 定义 术语与定义 NFC13-100 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —22— 第二章 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NF C13-100:2015-04 —23— 第2章 NFC13-100 术语与定义 为便于理解本文件，适用以下术语和定义。2.1 设备 用于连接至电气回路，以实现以下一项或多项功能的电气设备：保护、控制、隔离开关、连接 [来源：NFC01-826:2004,826-16-03] 额定值 用于规格说明的量值，对应于组件、装置、设备或系统的特定运行条件组合 [来源：NFC01-151:2001,151-16-08] 2.3 （绝缘）电缆 由以下部分组成的组合： 一根或多根绝缘导体；其各自的包覆层（如有）； 可能的组合保护层； 可能存在的保护层 条款注释 此外，还可包含一根或多根非绝缘导体。[来源：NFC01-461:2008,461-06-01] 2.4 （电气）管道 由一根或多根绝缘电导体、电缆或母线组，以及确保其固定和（如有必要）提供机械保护的部件所组成的整体 [来源：NF C 01-826:2004,826-15-01] 2.5 管道沟 位于地面或地板上方或内部的管道组件，可为开放式、通风式或封闭式，其尺寸不允许人员在其中通行，但在安装期间及安装后，管 道或电缆在其整个长度范围内均可触及 条款注释 槽沟可能属于建筑结构的一部分，也可能不属于。[来源：NF C01-826:2004,826-15-06] 2.6 电缆桥架 托架 由带边缘的连续底座构成、但不带盖板的电缆支架 条款注释 线槽可以是穿孔式或网状的。[来源：NFC01-826:2004,826-15-08] Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 第2章 —24— 2.7 电击 电流通过人体或动物身体时产生的生理效应 [来源：NF C 01-826:2004,826-12-01] 2.8 有源导体 用于传输电能的导体，包括交流电中的中性线和直流电中的补偿线 2.9 （绝缘）导体 由导体芯、绝缘层及其可能的屏蔽层组成的整体 [来源：NF C 01-461:2008, 461-04-04] 2.10 接地导线 将安装中需接地的部分连接至接地端子或多个接地端子的导线，前提是该部分位于地面之外或虽埋入地下但已进行绝缘处理 条款注释：如果连接是通过断路器、隔离开关、电表或避雷器的放电间隙等实现的，则只有接地端子与该装置中距离接地端子最近的端子之 间的连接才被视为接地导体。 2.11 中性线接地导体 将中性点某处与接地插座连接的导线 2.12 中性线（N） 与中性点电连接且可用于电力分配的导线 [来源：NF C 01-826:2004,826-14-07] 2.13 保护导体（PE） 为安全目的而设置的导线，例如用于防止电击 条目注释：在电气安装中，标识为PE的导线通常也被视为保护接地导线。 [来源：NF C 01-826:2004,826-13-22] 2.14 PEN导线 同时兼具保护导体和中性导体功能的导体 条目注释：PEN这一名称由保护导体的符号PE和中性导体的符号N组合而成。 2.15 （圆形）导管 封闭式管壳，横截面为圆形， 用于在电气安装中敷设或更换绝缘导线或共秃电缆 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第2章 NF C13-100:2015-04 —25— 2.16 直接接触 人员或动物与带电部分的接触 [来源：NF C 01-826:2004,826-12-03] 2.17 间接接触 人员或动物与因故障而带电的可接触导电部件发生电气接触 [来源：NF C 01-826:2004,826-12-04] 2.18 工业频率下的允许电压应力 等同于介电试验电压（50Hz）的电压应力，其数值由相关设备规范规定 2.19 基本电流 变压器及其他直接由变电站供电网络电压供电的设备额定电流之和 2.20 短路电流（tk） 在正常运行状态下，由于具有可忽略阻抗的故障导致带电导体之间产生过电流，且这些导体之间存在电位差 2.21 故障电流(if) 因绝缘故障而在给定故障点流过的电流 [来源：NF C 01-826:2004,826-11-11] 2.22 对地故障电流 流向地面的故障电流 2.23 （电路的）额定电流（IB） 在正常运行时，电路上应传输的电流 [来源：NF C 01-826:2004,826-11-10] 2.24 允许（持续）电流（Iy） 在给定条件下，流经导体、装置或设备且不使其稳态温度超过规定值的最大电流值 [来源：NF C 01-826:2004,826-11-13] 2.25 （电路）过载电流 在电路中出现的非由短路或接地故障引起的过电流 [来源：NF C 01-826:2004, 826-11-15] NFC13-100 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —26— 第2章 2.26 故障 带电部分绝缘故障，导致绝缘水平降低，并可能造成两个不同电位点之间的意外连接 2.27 断路器 一种机械连接装置，能够在电路的正常条件下接通、维持和切断电流，并能在电路的特定异常条件下（如短路）接通、在规定时间内 维持并切断电流 [来源：NFC01-441:1987,441-14-20] 2.28 外来导电部件 不属于电气安装的一部分且可能引入电势（通常为当地接地电势）的导电部分 [来源：NF C 01-826:2004,826-12-11] 2.29 外壳 用于保护设备免受来自各个方向的某些外部影响，并防止直接接触的防护外壳 2.30 护套（或套管） 包围管道的部件，在穿过墙壁（墙体、隔墙、地板、天花板）或地下敷设时，为管道提供额外保护 2.31 电气安装 为特定应用而设计、具有协调特性的电气设备组合 [来源：NF C 01-826:2004,826-10-01] 2.32 临时安装 仅在特定情况下使用且使用期限有限的设施 2.33 （机械）开关 一种机械连接装置，能够在电路的正常条件下接通、维持和切断电流，包括可能的指定运行过载条件，并能在电路的指定异常条件下 （如短路）维持电流一段时间 条款注释：断路器可能能够接通短路电流，但无法切断短路电流。 [来源：NFC01-441:1987,441-14-10] 2.34 绝缘 表征绝缘体履行其功能能力的全部特性 条目注释 相关的特性示例包括电阻、击穿电压。 [来源：NFC01-151:2001,151-15-42] Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NF C13-100:2015-04 第2章 —27— NFC13-100 等电位连接 将接地体和导电元件连接至同一电位或相邻电位的电气连接 2.36 功能性等电位连接 为安全以外的功能目的而设置的等电位连接[来源：NF C 01-826:2004,826-13-21] 2.37 接地 可接触的导电部分 设备上可能被接触的导电部分，该部分通常不带电，但在主绝缘失效时可能带电 [来源：NF C 01-826:2004,826-12-10] 2.38 电气设备 用于电力生产、变压、传输、分配或使用的设备，例如电机、变压器、开关设备、测量仪器、保护装置、电力线路、用电设备 [来源：NF C 01-826:2004, 826-16-01] 2.39 （电气）保护障碍物 防止意外直接接触但不妨碍故意直接接触的元件 [来源：NF C 01-826:2004,826-12-24] 2.40 带电部分 在正常运行时应带电的导体或导电部分，包括中性导体，但按惯例，不包括PEN导体、PEM导体或PEL导体 条款注释 该概念并不必然意味着存在触电风险。[来源：NF C 01-826:2004,826-12-08] 2.41 危险带电部分 在某些条件下可能导致有害电击的带电部分[来源：NF C 01-826:2004,826-12-13] 2.42 可同时接触的部件 可能被人员或动物同时接触的导体或导电部件 条款注释 可同时接触的部位可以是：带电部位； 接地体； 导电元件； 保护导体；导电的地面或地板。 [来源：NFC01-826:2004，826-12-12] Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 -28- 第2章 2.43 接地 接地极 导电部件，可埋入土壤中或嵌入特定的导电介质（例如混凝土或焦炭）中，并与大地保持电气接触 [来源：NF C 01-826:2004,826-13-05] 2.44 过电流保护 旨在防止电气设备及周围环境受到有害过电流影响的功能 该功能包括： 过电流检测； 切断电路或减轻电路负荷。 2.45 （电力网络的）变电站 电力网络中位于同一地点的部分，主要包括输电或配电线路的端点、电气设备、建筑物以及可能包含的变压器。变电站通常包含用于 保障网络安全和运行的装置（例如保护装置） 条目注释：根据变电站所属电网的类型，可通过电网名称对其进行限定。例如：输电变电站（输电网）、配电变电站、400 kV变电站、20 kV变电站。 [来源：NFC01-601:1987,601-03-02] 2.46 隔离开关 为安全起见，通过将电气装置或其部分与任何电源隔离，从而确保整个或部分电气装置断电的功能 [来源：NF C 01-826:2004, 826-17-01] 2.47 隔离开关 一种机械式连接装置，在断开位置时，其分隔距离符合规定条件 条款注释：分隔开关能够在电流强度可忽略不计时，或在分隔开关各极端子间的电压未发生明显变化时，打开和闭合电路。 它还能够承受 电路正常条件下的电流，并在短路等异常条件下承受电流，持续时间符合规定。 [来源：NFC01-441:1987,441-14-05] 2.48 接地隔离开关 用于将电路部分接地的一种机械连接装置，能够在短路等异常条件下承受电流一段时间，但并非设计用于在电路正常条件下承受电流 该条款注：接地隔离开关可能具有短路闭合能力。[来源：NFC01-441:1987,441-14-11] Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NF C13-100:2015-04 第2章 —29— NFC13-100 2.49 隔离开关 在断开位置时，满足分隔开关规定绝缘要求的开关 [来源：NFC01-441:1987,441-14-12] 2.50 过电流 超过额定电流的电流 条款注释 对于导体，其额定电流视为等于允许电流。 [来源：NF C 01-826:2004,826-11-14] 2.51 环境温度 设备周围空气或介质的平均温度 本条注释 在 测量 环境 ， 建议 量仪器/探头置于避风处，并避免受辐射热的影响。 [来源：NF C 01-826:2004,826-10-03] 2.52 设备抗冲击额定电压 设备在规定的试验条件下能够承受且不会受损的、具有规定波形和极性的冲击电压峰值，该值是确定绝缘距离的参考依据 2.53 接触电压（有效值） 接触电压（有效值） 当导电部分被人员或动物同时接触时，这些部分之间的电压 条款注释 有效接触电压的数值可能会受到与这些导电部分发生电气接触的人员或动物的阻抗的显著影响。 [来源：NF C 01-826:2004,826-11-05] 2.54 推定接触电压 假定接触电压 当导电部件未被人员或动物接触时，在同时可接触的导电部件之间出现的电压 [来源：NF C 01-826:2004, 826-11-03] 2.55 故障电压 由于绝缘故障，在给定故障点与参考地之间产生的电压 [来源：NFC01-826:2004,826-11-02] 设备所规定的最高 设备在绝缘方面以及各设备相关标准中可能与该电压相关的某些特性方面所规定的最高相间有效电压 将测 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NF C13-100:2015-04 NFC13-100 第2章 —30— 2.57 假定接触公约极限电压（UL） 假定触及公约极限电压 在规定的外部影响条件下，允许无限期维持的推定接触电压最大值 [来源：NF C 01-826:2004,826-11-04] 2.58 （电气装置的）额定电压 用于指定和识别电气装置或其部分的电压值 [来源：NF C 01-826:2004,826-11-01] 2.59 交流高压领域 安装的相间额定电压 （有效值，伏特） 范围 1000<U 高压A（HTA） 50000<U 高压B（HTB） 条目注释 50000 对于并网电压，将130 kV及以下的HTB1电压与高于130 kV的HTB2电压区分开来。 2.60 开挖 为铺设电缆而在地面开挖的沟槽，铺设完成后予以回填 2.61 功能单元（整体中的） 由主电路和辅助电路中所有共同执行单一功能的元件组成的系统的一部分 条目注释：功能单元可根据其预定功能进行区分，例如：进线单元，通常通过该单元向一个整体提供电能；出线单元，通常通过该单元向一 个或多个外部电路提供电能。 [来源：NFC01-441:1987,441-13-04] Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NF C13-100:2015-04 标题3 —31— 标题3 设施的一般特征 第3-31部分： 电气安装中配电室的设计 第3-32部分： 供电特性 第3-33部分： 接地连接图 NFC13-100 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —32— 标题3 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第3-31部分 NF C13-100:2015-04 —33— NFC13-100 第3-31部分——电气安装接线盒的设计 310 供电站的设计 ..................................................................................................................................................................................35 311 功率平衡表......................................................................................................................................................................................35 312 配电网络连接图 ..............................................................................................................................................................................35 313 接入公共电网的功能单元。 ............................................................................................................................................................37 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —34— 第3-31部分 NF C13-100:2015-04 Afnor，Saga Web 致 TRACTEBELENGINEERING 第3-31部分 310 —35— NFC13-100 交货站的设计 供电站应包括（如有必要）： • 高压电网电缆进站的功能单元； • 1个（或多个）电网故障检测器； • 高压保护功能单元； • 发电机解耦保护装置； • 与电网交换电能的高压或低压计量装置； • 高压/低压变压器及其低压隔离开关装置（当计量在低压侧进行时）； • 高压电网进线断路器的远程控制柜； • 运行信息交换装置的控制柜和接线端子箱。 配电站内的设备及装置必须符合公共配电网络运营商选定的技术规范。 变电站的结构及其设备配置应能够： • 由电网运营商的操作人员执行用于电网管理的操作，以及对变电站供电进行锁定； • 检测并报警配电网络故障，或在必要时检测并报警高压（HTA）设施故障； • 在未对变电站进行全面停电或未对计量回路进行施工的情况下，持续保持带电计量，以确保供电质量的监控； • 能够进行所有电表校验作业，并根据功率变化调整电表，而无需将变电站与高压电网隔离； • 能够在不需将变电站与高压电网隔离的情况下，进行所有保护装置的验证工作及其对功率变化的适应性调整。 变电站的其他组成部分在第7章中进行了详细说明。 311 功率平衡表 电气设备的选型应根据变电站供电设施的功率进行设计。为此，需要进行功率平衡计算。 312 配电网络连接图 电网连接图由配电网络运营商根据公共配电网络的结构确定。其类型可为以下之一： • 简单分接式：变电站由公共高压配电网络的一条分接线路供电； • 干线截断式：变电站串联接入公共高压配电线路，并包含该线路的穿越段； • 双支路，即变电站由公共高压配电网络的两条独立支路中的一条或另一条供电； 312.1 单支路供电 当采用单支路供电方式时，用户变电站仅由单根电缆供电；一旦发生施工或故障，供电将中断。（见图31A） Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 NFC 13-100 —36— 第3-31部分 配电盘 NFC 13-100部分 图31A——连接公共配电网络的示例 （简单分支连接） 312.2 干线断路 干线断电供电方式非常普遍。配电网络通过用户侧的配电箱，该配电箱配备两个“进线”隔室。配电网络管理人员在施工或故障时， 利用这些隔室的开关将两个配电箱之间的路段隔离。（见图31B） 分销商 PartieNFC13-100 图31B——公共供水管网连接示意图 （主干线断开处） 312.3 双支路 双支路配电可满足高密度区域的供电需求。各馈电点通过电缆连接至电网，在发生故障时，可自动切换至另一条电缆供电，或通过 远程控制进行切换。（参见图3IC） Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 —37— 第3-31部分 NFC13-100 配电箱 NFC13-100部件 图31C——双支路接入公共供水管网的连接示例 313 公共电网进线功能单元 供电站通常包含一个或多个公共电网进线功能单元，这些单元对于建立供电方案以及与公共配电网络的分离是必要的。 这些设备的控制装置必须配备可安装挂锁或封条的装置。 进线功能单元断路器的“开”或“关”位置由电网运营商控制，因为这决定了该场所及下游连接设施的供电方向。 当变电站通过电缆连接时，每个进线功能单元均应配备接地隔离开关，以便对连接电缆进行锁定。 每个进线功能单元均可配备一个电气控制装置，该装置与电网运营商安装在变电站内的接口柜相连，用于远程控制进线开关，并在 必要时实现供电的自动切换。 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —38— 第3-31部分 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第3-32部分 NF C13-100:2015-04 —39— NFC13-100 第3-32部分—电源特性 320 引言.......................................................................................................................................................................................41 321 安装隔离等级 ........................................................................................................................................................................41 322 短路电流耐受能力..................................................................................................................................................................42 323 额定电流（连续运行） ..........................................................................................................................................................42 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —40— 第3-32部分 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 NF C 13-100 320 —41 — 第3-32部分 引言 电源特性主要涉及电压、绝缘等级和短路电流耐受能力。 相关特性及各项数值均在NFEN62271-1标准中予以规定。 321 安装的绝缘等级 321.1 设备的最高电压 构成供电变电站的高压设备的最高电压，应根据表32A中的规定，依据配电网络的额定电压进行选择。 表32A不适用于熔断器替换元件，因为这些元件具有最低使用电压（参见433）。 表32A中的数值并不排斥使用绝缘式开关设备，例如在严重污染区域或海拔超过1 000 m的情况下。 321.2 介电耐受电压 变电站的高压设备应具有符合表32A规定的额定绝缘水平。 表32A——介电耐受电压 配电网络额定电 额定电压 工频短时额定耐受电压 额定雷击耐受电压 (kV)(有效值) (kV)(有效值) 压 (kV) （有效值 ） U<-6.6 7.2 通用值 在断开距离处 通用值 在断开距离上 20 23 40 46 60 70 6,6<U 22 24 50 60 125 145 22<U 33 36 70 80 145 165 170 195 当给出多个数值时，应根据供电网络的具体条件进行选择，这些条件需由配电网络运营商明确规定。 NF C13-100:2015-04 Afnor，Saga Web 对于 TRACTEBEL ENGINEERING NFC13-100 322 第3-32部分 —42— 短路电流耐受能力 设备必须能够承受以下短路电流，具体取决于配电网络的额定电压。 故障排除时间由配电方规定。 表32B——配电网络最大短路电流 配电网络额定电压 电网最大短路电流 U(kV) (kA) Us6,6 12.5或25！ 6.6<U 22 12.5或14.5") 22<U<33 (1) 8 某些专用饲料的特殊情况。 当给出多个数值时，应根据供电网络的具体条件进行选择，这些条件需由配电网络运营商明确规定。 323 额定电流（ 连续运行） 每个功能单元开关设备的额定连续运行电流根据变电站的供电方案确定，并从NFEN 62271-1标准中的推荐值中选取。 对于干线断路或双分路变电站的进线功能单元，设备连续运行额定电流的推荐值为400 A和630 A。 NF C13-100:2015-04 Afnor，Saga Web 对于 TRAûTEBELENûlNEERlNG —43— 第3-33部分 NFC13-100 第3-33部分——接地连接图 330 概述 ....................................................................................................................................................................................................45 331 高压设施接地连接图...........................................................................................................................................................................45 332 设施低压部分的接地连接图................................................................................................................................................................45 NF C13-100:2015-04 Afnor，Saga Web 对于 TRAûTEBELENûlNEERlNG NFC13-100 —44— 第3-33部分 Afnor，Saga Web 用于 NF C13-100.’2015-04 EBEL ENG I NEERI NG 宣传册 第3 -33部分 330 — 45 — NF C 13-1 00 概述 应考虑以下内容： • 公共配电网络的接地连接图； • 受电设施低压部分中中性点接地方案，同时需考虑高压/低压变电站接地系统的接地方案。 331 高压设施的接地连接图 需要考虑以下方面： • 配电网络中中性点相对于地面的位置； • 变电站中各接地体的接地连接； • 低压系统中中性点相对于接地点的状况。 高压中性点的接地情况由配电网络运营商确定，严禁在该设施内以任何方式对高压中性点进行额外接地。 接地故障电流通常按以下标准确定：在采用补偿中性点的架空或混合电网中为40A； 在低阻抗中性点的架空或混合电网中为150A或300A；在低阻抗中性点的地下电网中为1 000 A。 332 安装低压部分接地连接图 该设施低压部分的接地连接图必须符合NF C 15-100标准的规定。 若供电变电站的所有接地体（高压接地体和低压接地体）均位于同一位置，并连接至主接地端子，则接地连接图应为：TNR或ITR。仅有 一个接地端子的情况下，接地连接图仅限于接地体与中性点相连的方案。 ITR接地方案仅适用于规模较小且受维护团队监督的设施。 Afnor，Saga Web 为 特拉塞贝尔 标题 4 NF C13-100.’2015-04 ENG INEERI NG — 46 — NF C 13-1 00 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C13-100.’2015-04 — 47 — NF C 13-1 00 第4章 第4章 确保安全的保护措施 第4-41部分： 防电击保护 第4-42部分： 防火保护 第4-43部分： 过电流保护 第4-44部分： 过电压保 护 第4-45部分： 不适用 第4-46部分： 互锁与联动 Afnor，Saga Web 为 特拉塞贝尔 第4章 NF C13-100.’2015-04 ENG INEERI NG — 48 — NF C 13-1 00 第4-41部分——防电击保护 410 概述..............................................................................................................................................................................................................51 411 防止直接接触 ...............................................................................................................................................................................................51 412 防止间接接触 ...............................................................................................................................................................................................52 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 —50 — 第4-41部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 第 4-41 部分 NF C13-100.’2015-04 — 51 — NF C 13-1 00 410概述 保护人员免受电击主要涉及两个方面： • 防止直接接触，即在正常运行条件下防止电击； • 防止间接接触，即在绝缘故障时防止触电。 防止直接接触的保护旨在防止人员接触电气设备的带电部分。防止直接接触的保护措施应符合411中规定的要求。 间接接触保护旨在防止人员与可能在故障时带电的接地体或导电部件发生危险接触。间接接触保护措施应符合第412条的规定。 411 防止直接接触的保护 411.1 基本规则 任何导线或设计为带电的导电部件，均不得位于人员可触及的范围内。 该规则同样适用于连接低压中性线与主接地端子的导线。 上述条件可通过以下任一措施满足： • 绝缘保护（411.2）； • 外壳保护（411.3）。 411.2 绝缘保护 当带电部分完全被绝缘材料覆盖，且该绝缘材料只能通过破坏才能移除时，即视为已通过绝缘实现了对直接接触的完全保护。 绝缘材料应与设备的电压等级相适应，并能长期承受机械、电气、热应力以及可能受到的其他外部影响。 绝缘的实施必须符合前两段的规定。 绝缘的保护措施主要适用于电缆。 油漆、清漆、漆料及类似产品在防止直接接触的保护方面，绝不能被视为构成足够的绝缘。 411.3 通过护套进行保护 外壳是指能够从各个方向防止直接接触的封闭装置。 外壳必须通过确保至少达到 IP3X 或 IPXXC 防护等级，防止人员接触危险带电部分。 可拆卸或借助工具移动的外壳部件，必须标有电气危险符号（参见624）。 应在适当位置设置接地端子，以便在必要时，可在断电后轻松将带电部分接地并短路。 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C13-100.’2015-04 NF C 13-1 00 — 52 — 第4-41部分 安装接地隔离开关即可满足此要求。带外壳的高压设备包括： 设计为操作人员无需工具即可开启的隔室，其安全性由锁定装置保障； 仅能通过使用工具拆卸保护外壳（特别是母线槽的外壳）才能进入的隔室。这些隔室若被意外打开所造成的电气危险，应通过适当的 警示标志予以标明。 412 防止间接接触的保护措施 412.1 一般规则 通过采用与安装系统接地极相连的等电位系统，实现接地和导电元件的全面互连，从而达到防止间接接触的保护。 接地电阻值应在设计阶段通过计算进行估算，且至少应符合412.3.2中规定的方法。 412.2 等电位 在含有高压电气设备的室内或室外场所内，应通过将该场所的接地体和导电部件相互连接来实现等电位；这些导电部件主要包括： • • • • • • • • 金属结构； 金属楼板 金属管道； 电缆支架； 该场所楼板或界定该场所的混凝土墙中的钢筋； 室外区域的金属围栏或墙体； 金属门窗； 蓄水池。 如此构建的等电位环应连接至该场所或该区域的接地端子。 等电位环在两个可同时触及的点之间，其电阻值最大不得超过200 mΩ。 412.3 412.3.1 接地 接地端最大值 如果由变电站供电的设施完全位于等电位区内（TNR或ITR方案），则通过与建筑物接地体互连的接地端子测得的值必须符合表41A中的数 值。 表41A——接地端最大值（TNR或ITR方案） 电网类型 架空-地下 地下 高压故障电流的约定值 接地端最大值 40A 260 150A 60 300A 3U 1000A 1Ü Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C13-100.’2015-04 NF C 13-1 00 — 53 — 第 4-41 部分 当变电站的接地体既未与变电站供电的低压系统接地体连接，也未与该系统的中性点接地（TTS或ITS）连接时，变电站接地体的接地电阻 最大值应根据变电站低压设备对工频过电压的耐受能力来确定 （+t见表41B）。 其中 Ré 为变电站接地系统的接地电阻；L/ 为低压回路的单相电压； été 是变电站低压设备在工频下的耐压值； /E 是高压故障电流的约定值。 上述确定方法符合NF C 15-100标准第442条的规定。 表41B——接地电流最大值（TTS方案） 高压故障电流的约定值 电网类型 架空-地下 地下 tp 150A 10C 24C 30C 300A 50 120 300 1000A 1C 3U 10C 接入地下高压电网的变电站，其接地电位差值应不超过100； 计算估算 该估算需要了解接地极的几何形状，以及接地极所在土壤的电阻率p。 接地装置的参数 • 采用单根接地棒垂直打入地下的情况：R —— p/L，其中L为接地棒的长度 • 采用水平埋设的导线作为接地极的情况：R —— 2·p / L，其中 L 为导线长度 必须测定土壤的表观电阻率。 可采用文纳法测定土壤表观电阻率。 tp-10kV 30C • 土壤的表观电阻率 4kV 30C 对于接入架空-地下高压电网的变电站，该值应为300； 412.3.2.2 tp 30C • 412.3.2.1 2kV 40A 在其他情况下，接地电流值应不超过： 412.3.2 接地电流最大值 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C13-100.’2015-04 NF C 13-1 00 412.4 412.4.1 — 54 — 第4-41部分 发生接地故障时的网络隔离 概述 一旦出现首个高压绝缘故障，就必须将供电站与配电网络隔离。 只要保护装置配备间接继电器，或者在电网电压下运行或通过自耦变压器供电的线路累计长度等于或大于100米，就必须设置接地故障保护 装置。 接地故障保护装置作用于断路器或开关-熔断器组合装置，该保护装置的设定阈值和延时应尽可能低，以确保其与配电盘起始保护的选择性 。 该保护装置由配电网络运营商指定并核验，并通过加封或任何等效手段禁止对其进行修改。 若安装中设有分段保护装置，则通过逻辑电路确保其与总保护之间的选择性。 该配电侧故障保护装置应适应电网中性点运行状态，以及配电网络运营商通知的该运行状态的任何变更。 412.4.2 低阻抗中性点的 medium voltage 配电网络 保护应由独立延时型最大残余电流继电器提供。 该继电器的延时时间应设定为使故障电流在0.2秒内消除。 继电器的设定电流应尽可能低，且在任何情况下均不得超过以下值的1.2倍： • • 该设施的最大电容性剩余电流 由电流互感器（TC）不准确性导致的表观残余电流，特别是在系统降压或设备启动时，如果继电器由三个电流互感器的电流之 和供电。 412.4.3 中性点补偿的高压配电网络 随着农村和郊区高压电网中地下电缆比例的逐步增加，电容性电流的值随之增大。这种增大与高压中性点对地连接阻抗所导致的对地最大故 障电流限制相抵触。 为解决这一问题，配电企业可采用补偿中性点运行方式。该运行方式是在高压中性点对地连接路径中设置补偿阻抗，并使 其与电网的同极电容相匹配。 补偿阻抗包含一个电阻分量，加上限制故障点最大电流的补偿调节误差，其值介于20 A至40 A之间。 通过补偿阻抗实现的故障电流限制可： • “无论电网中电缆所占比例如何，以及由此产生的过电压和电位升高情况如何，都能控制故障电流的值”， • “使大部分瞬态和半永久性故障能够自愈，从而避免大量短时断电。” 此外，仅靠最大接地电流保护已不足以检测所有接地故障，因此有必要辅以一种对间歇性故障敏感且能与配电网络保护装置确保选择性的补 充保护措施。配电方的技术文件中详细规定了应采取的措施。 Afnor，Saga Web 为 NF C13-100.’2015-04 特拉塞贝尔工程公司 第 4-41 部分 — 55 — NF C 13-1 00 必须实施接地故障保护。 该保护措施应能在符合配电方要求的时间内消除故障。 例如，对于瓦特计保护，该同极瓦特计保护的设定值应根据剩余电流测量回路的测量不确定度，选择在20kWHTA至120kWHTA的范围内 。 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 — 56 — 第4-41部分 Afnor，Saga Web 用于 NF C13-100.’2015-04 EBEL ENG INEERI NG宣传册 第 4-42 部分 — 57 — NF C 13-1 00 第4-42部分——防火保护 421 火灾防护的一般规则.....................................................................................................................................................................................59 422 变压器消防的补充规定 .................................................................................................................................................................................59 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 — 58 — 第 4-42 部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C13-100.’2015-04 — 59 — 第 4-42 部分 421 防火通用规则 电气设备不得对邻近材料构成火灾危险。 除遵守本文件的规定外，还须遵守制造商的说明。 变压器防火补充规定 422 变压器 422.1 采用易燃液体绝缘介质的变压器 422.1.1 一般规则 易燃液体绝缘变压器的防火保护应通过采取以下措施来实现： • 防止内部故障（参见422.1.2）并使变压器断电； • 安装收集槽或其他装置，以回收全部绝缘油。 符合NF EN 62271-202标准的变压器均满足此规定。 422.1.2 内部故障保护 为确保防火安全，无论功率大小，采用液体绝缘的变压器至少应配备以下保护装置，以应对： • 介电液位下降； • 气体产生或超压； • 温度过高。 所使用的保护装置必须符合NF EN 50216-2和NF EN 50216-3标准。 符合NFEN 60076-13标准的变压器无需额外安装保护装置即可满足此要求。 根据其性质，这些保护装置在每项功能上均可配备两个触点，一个用于报警，另一个用于切断变压器的电源。 若配备此类装置，其报警和跳闸阈值由变压器制造商确定。 422.1.3 易燃绝缘材料的回收 绝缘液的回收应通过收集槽或回收池来实现；提高房间门槛高度并利用地面作为回收系统的方案是不被允许的。 介电回收装置必须具有密封性，且其设计应能承受因介电材料燃烧而产生的温度升高，并适应介电材料的特性。 422.2 ECDO型变压器 EC型变压器必须配备热敏探头，通过自动切断初级电源来防止过热。 若配备此类装置，其报警和跳闸阈值由变压器制造商确定。 NF C 13-1 00 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 -60- 第4-42部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 第 4-43 部分 NF C13-100.’2015-04 — 61 — NF C 13-1 00 第4-43部分——过电流保护 430 概述 ..............................................................................................................................................................................................................63 431 过载保护.......................................................................................................................................................................................................63 432 短路保护.......................................................................................................................................................................................................63 433 高压保护的确定 ............................................................................................................................................................................................64 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 — 62 — 第 4-43 部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C13-100.’2015-04 — 63 — 第 4-43 部分 430 NF C 13-1 00 概述 变电站的电路和设备必须得到保护，以确保其不会流过任何可能损害其保存状态或对环境造成损害的有害电流。 430.1 保护装置的特性 保护装置的特性应结合以下因素确定 • 基本电流（I_B）——即变压器及其他直接由变电站供电网络电压供电的负载的额定电流之和 • 基本功率（PB），该功率与基本电流IB相对应 在三相系 统中，其等于： OÜ 为供电网络的额定电压； • 最小短路电流(/”k2)，即高压两相短路电流的最小值。 在提交并网申请时，配电网络运营商应向申请人告知申请并网时的最小短路电流值。 431 过载保护 变压器必须配备过载保护。 该保护措施可采用确保低压线路得到保护的方案。 432 短路 保护 432.1 目的 短路保护必须通过相关装置来实现，当至少有一根导体流过短路电流时，这些装置应切断电流。断开动作的时间必须足够短，以限制对导体 和设备的损害。 在申请接入时，配电网络运营商应向申请人告知申请接入时的最小和最大短路电流值。 432.2 短路保护装置的类型保护装置可以是： • 熔断器； • 与继电器配合使用的断路器。 熔断器保护仅限于单台变压器的使用。 对于额定电流大于或等于45 A的情况，短路保护装置必须采用断路器。 对于配备有内置断路保护功能的变压器的变电站，无需额外加装保护装置。 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C13-100.’2015-04 NF C 13-1 00 — 64 — 第4-43部分 基本电流小于45 A的变压器的标准功率为： 432.3 • 电压为5.5 kV时为400 kVA， • 电压为10 kV时为630 kVA； • 电压为15kV时为1000kVA， • 电压为20kV时为1250kVA。 短路保护装置的特性 短路保护装置的断路能力应不小于该装置安装点处需切断的短路电流。 应切断的电流由假定的对称短路电流及其相关的直流分量组成。 432.4 短路保护装置的安装位置 短路保护装置应安装在计量装置的上游。 432.5 保护装置的选择与设定 应选择合适的保护装置并调整其设定值，以确保保护系统能够选择性地消除故障。 433 高 电压保护的确定 433.1 断路器保护的情况 当变电站的保护由断路器提供时，应将脱扣器或继电器的设定调整为：高压（HTA）设施的最小短路电流（tb）能使保护装置在确保与高压 供电网络保护具有满意选择性的时间内动作。 此外，在尽可能的情况下，设备上电产生的启动电流不应导致保护装置误动作。 如果设定电流等于以下两个值中的较小值，则满足上述两个条件： 0.8/”²和8/B OÜ /”k为电网两相短路电流；IB为设施的基本电流。 然而，对于基本电流（IB）较大的设备，可能需要采用低于上述两个值中较小值的调节电流。 最大短路电流的消除时间应不超过0.2 s。经与配电网络管理者协商，若设备及供电网络的热负荷条件允许，可接受更长的动作时间。 为确保与供电网络保护措施的选择性，变电站保护装置的动作时间必须比位于变电站上游的电网断路器的动作时间至少短0.3 s：通常，后者 被设定为确保在0.5 s内消除短路电流。因此，保护装置必须在0.2秒内消除短路电流。 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C13-100.’2015-04 — 65 — 第 4-43 部分 NF C 13-1 00 433.2 配备单台高压/低压变压器的供电系统 变压器必须受到过载和内部故障的保护。高压侧的断路装置可以是： • 对于额定电流低于45A的情况，采用开关-熔断器组合装置； • 与继电器配合使用的断路器。 低压线路必须受到短路保护。 对于配备集成保护-断开功能的变压器的变电站，无需额外添加保护装置。 该保护可由高压侧的短路保护装置实现；若低压连接线路较长，则可由位于高/低压变压器低压端子处、作用于高压侧的保护 装置实现。 过载保护可通过以下方式实现： • 要么通过一个对变压器绕组或液体绝缘介质的最高允许温度敏感的热敏检测器； • 或通过安装在低压侧的电流继电器或电流检测器。这些装置控制： • 通过作用于低压侧的断路装置使变压器断开负载； • 或通过操作高压侧的断路装置使变压器断电。 必须确保对内部故障的保护： • 对于浸没在介电质中的变压器：通过一个或多个检测装置（气体、超压、温度等）作用于高压断路装置； • 对于干式变压器：通过作用于高压侧断路装置的温度检测装置。 433.2.1 高压熔断器保护 熔断器保护方案需根据配电网络运营商在接入申请时提供的信息进行研究。该方案还需考虑变压器及低压连接线路的特性。 当变压器低压端子与低压总断路器上游端子之间的连接线路长度小于或等于10米，且绝缘水平相当于II类时，无需考虑残余故障风险（参见 NF C 15-100，第5-558部分）。 在其他情况下，必须采取其他保护措施。例如 • 应采用前文所述方案； • 在高压开关-熔断器组合装置上加装可调节时间/电流的继电器； • 在高压断路器上使用可调节时间/电流的继电器等。 当配电网络结构发生变更时，本研究的有效性可能会受到质疑。 Afnor，Saga Web 用于 NF C13-100.’2015-04 EBEL ENG INEERI NG宣传册 — 66 — NF C 13-1 00 第 4-43 部分 对于符合UTE C 64-210标准的熔断器保护，若满足以下假设条件，则熔断器替换元件的额定电流应根据表43A和表43B中的规定选择，但 前提是这些替换元件须符合设备制造商的说明。 表43A和表43B基于以下假设： • 变压器（容量û 40MVA）高压端子上方上行线路的短路功率值为； • 变压器接法：三角形—星形； • 相间短路在5秒内消除， • 低压连接长度 10米。 若采用符合NFEN 60282-1标准的熔断器保护，则应遵循制造商的建议。 表43A——高压熔断器替代元件的额定电流 UTEC64-210（单位：安培）适用于浸没在液体绝缘介质中的变压器 250 3IS 400 500 630 800 1000 1 250 4 4 4 4 4 6 6 6 15 16 32 32 43 43 43 63 20 16 16 32 32 43 43 43 63 1250 变压器额定功率（kVA） U“标准% 供电网络额定电压（ kV） 表 43B——UTE C 64-210 高压熔断器替换元件的额定电流（单位：安培），适用于干式变压器 单 kVA 变压器额定功率 250 315 400 500 630 800 1000 6 6 6 6 6 6 6 15 16 32 32 43 43 43 63 20 16 16 32 32 43 43 43 位 ： U“标准% 电压 额定网络 供电电压（kV） 6 63 对于额定电压为15 kV的电网，替换元件的额定电压为24 kV。 当变电站连接到架空电网时，或者当设备对不平衡运行敏感时，建议在替换元件熔断时切断变电站的电源。此时应使用断路器-熔断器组合 功能单元。 Afnor，Saga Web 为 特拉塞贝尔工程公司 第 4-44 部分 NF C13-100.’2015-04 — 67 — NF C 13-1 00 第4-44部分——过电压保护 441 应考虑的干扰类型 ........................................................................................................................................................................................69 442 不适用...........................................................................................................................................................................................................69 443 无主题 ..........................................................................................................................................................................................................69 444 防大气过电压保护 ........................................................................................................................................................................................69 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 -68- 第 4-44 部分 Afnor，Saga Web 用于 NF C13-100.’2015-04 EBEL ENG INEERI NG宣传册 第 4-44 部分 441 — 69 — NF C 13-1 00 应考虑的干扰类型 关于影响电力质量的各类干扰概念，应参照NF EN 50160标准。 442 无 443 不适用 444 大气来源的过电压保护 444.1 不适用 444.2 针对通过供电网络传导的大气源过电压的保护 在设计安装时，必须考虑通过架空供电网络传导的大气过电压。 当设施由架空电网供电时，至少应在架空与地下部分的连接点安装避雷器。 444.3 保护低压设备免受高压设备接地故障的影响 高压带电部分与地之间的绝缘故障，不得导致变电站地电位升高至可能引发与变电站低压电路放电的程度，此类放电会将危险电位传播至 低压系统。应用条件见412.3条。 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 — 70 — 第 4-44 部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 第 4-45 部分 NF C13-100.’2015-04 — 71 — 第4-45部分——不适用 NF C 13-1 00 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 — 72 — 第 4-45 部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 第 4-46 部分 NF C13-100.’2015-04 — 73 — NF C 13-1 00 第4-46部分——锁定和联锁装置 461 不适用...........................................................................................................................................................................................................75 462 无内容...........................................................................................................................................................................................................75 463 无主题 ..........................................................................................................................................................................................................75 464 锁定与从属关系 ............................................................................................................................................................................................75 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 — 74 — 第 4-46 部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C13-100.’2015-04 — 75 — 第 4-46 部分 461 无对象 462 不适用 463 无关 NF C 13-1 00 464 锁定与 伺服控制 464.1 一般规则 根据NF EN 62271-200和NF EN 62271-201标准，带外壳的开关设备中可接触的高压隔室应属于“通过锁定控制访问”类别。 安装必须根据电气设备的性质，配备第464.2条所列的锁定装置。 隔离开关和控制装置必须能够按照NF C 18-510标准的要求实施锁定措施。 为了能够在不进行锁定操作的情况下更换高压熔断器并符合NF C 18-510标准，在接触熔断器之前，必须将上游端子和下游端子接地。 464.2 供电变电站的运行锁定 表46A规定了为执行运行操作和操作动作而必须实施的锁定措施。 对于封闭式开关设备，这些锁定措施的实施必须符合 NF EN 62271-200 和 NF EN 62271-201 标准。 表46A——运行锁定措施 操作 只有在以下情况下才能进行操作 低压隔离开关处于断开状态。 高压保护功能单元的接地隔离开关处于闭合状态。 可接触变压器的高压部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 — 76 — 第 4-46 部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 —77 — 第5章 第5章 设备的选型与安装 第5-51部分： 适用于所有设备的通用规则 第 5-52 部分： 高压管道的补充规则 第5-53部分： 第 5-54 部分： 接地、保护导体 第5-55部分： 其他设备 设备补充规则 Afnor，Saga Web 为 特拉塞贝尔 第5章 NF C13-100.’2015-04 ENG INEERI NG —78 — NF C 13-1 00 Afiior，Saga Web 项目方：TRACTEBEL ENGINEERING 第 5-51 部分 NF C13-100.2015-04 — 79 — NF C 13-100 第5-51部分——适用于所有设备的通用规则 510 不适用 ..........................................................................................................................................................................................................81 511 符合标准.......................................................................................................................................................................................................81 512 不适用 ..........................................................................................................................................................................................................81 513 不适用 ..........................................................................................................................................................................................................81 514 识别与定位。 ...............................................................................................................................................................................................81 515 无主题 ..........................................................................................................................................................................................................82 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 -80- 第 5-51 部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 第 5-51 部分 NF C13-100.’2015-04 — 81 — NF C 13-1 00 510 无 511 符合 标准 投递站设施中使用的设备必须符合相关标准。 512 无主题 513 无主题 514 识别与追踪 514.1 一般规定 应设置标识牌以明确设备用途，除非已完全排除任何混淆的可能性。 每根导线或电缆的两端均应进行标记，以便在对设施进行检查、测试、维修或改造时能够对其进行识别。 用于标识的装置必须不可篡改、安全且耐用。 导体的标识可通过以下任一方式实现 • 对于绝缘导体和电缆，可在绝缘层内部或表面进行着色； • 使用彩色胶带； • 在导线外表面标注数字； • 在两端加装环。 514.2 相线标识 每根相线或电缆的每端均应通过编号或着色进行标识。 若采用颜色标识相线，不得使用绿色和黄色（无论是单独使用还是组合使用）。 514.3 保护导线（PE）和接地导线的标识 任何用作保护导体的绝缘导体，均应采用绿色和黄色双色标记。只有当采用绿色和黄色双色标记的导体用于保护功能时，才可使用该导体。 建议在接地插座的汇流排上对每根导线进行标识。 514.4 示意图 电气安装至少应配有一份单线图或其他文件，其中应特别注明： • 电力网络的结构； • 电路的性质和构成（供电点及受电设备、导线数量和截面积、管道类型等）； • 确保保护、隔离开关和控制功能的装置的特性。 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 所使用的符号应选自现行标准1中推荐的符号， 515 无 1 IEC 60617 NF C13-100.’2015-04 -82- 第 5-51 部分 Afiior，Saga Web 致 TRAûTEBEL ENGINEERING 第 5-52 部分 NF C13— 100. 2015—04 -83- NF C 13-1 00 第5-52部分——高压线路的补充规则 520 额定电压.......................................................................................................................................................................................................85 521 不适用 ..........................................................................................................................................................................................................85 522 不适用 ..........................................................................................................................................................................................................85 523 导线的最小截面积 ........................................................................................................................................................................................85 524 无对象 ..........................................................................................................................................................................................................85 525 不适用 ..........................................................................................................................................................................................................85 526 连接..............................................................................................................................................................................................................85 527 无主题 ..........................................................................................................................................................................................................85 528 无主题 ..........................................................................................................................................................................................................85 529 电缆护套.......................................................................................................................................................................................................85 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 —84 — 第 5-52 部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C13-100.’2015-04 —85 — 第 5-52 部分 520 NF C 13-1 00 额定电压 本文件涉及的电缆 //(L/)本文件涉及的电缆额定电压如下： o/ (km)= 3,6/6(7,2)kV—6/10(12)kV—8,7/15(17,5)kV— 12/20(24)kV—18/30(36)kV。 注：上述电压值为标准化标称值，尽管某些国家使用其他标称值，例如 3.5/6 kV—5.8/10 kV—11.5/20 kV—17.3/30 kV。 在电缆电压标称中 /+(+ 表示电缆设计所依据的、在工频下各导体与大地或金属屏蔽层之间的额定电压； 是指电缆设计所适用的工业频率下导体间的额定电压； 即设备可使用的“电网最高电压”的最大值（参见NF EN 60038）。 521 无相关内容 522 不适用 523 导体的最小截面积 电缆截面必须足够大，以承受与短路电流相关的热应力。 当电缆由熔断器保护时，其截面积至少为 25 mm²（铜缆）和 50 mm²（铝缆）。 524 不适用 525 不适用 526 连接 导线与设备的连接，其尺寸和安装方式应确保不会因自身重量、热胀冷缩或振动而导致过热或产生不可接受的机械应力。 导线之间的连接以及与设备之间的连接必须具有很高的机械强度，且电阻应尽可能低。 如有接头以及导线端头，必须按照制造商规定的安装说明，以最谨慎的态度进行预处理和连接。 527 无 528 不适用 529 电缆的屏蔽层和铠装层 电缆应配备金属屏蔽层，且该屏蔽层在两端均应接地。 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 -86- 第5-52部分 Afnor，Saga Web 用于 NF C13-100.’2015-04 EBEL ENG INEERI NG宣传册 第 5-53 部分 — 87 — NF C 13-1 00 第5-53部分——设备补充规则 530 不适用.............................................................................................................................................................................................89 531 不适用.............................................................................................................................................................................................89 532 无....................................................................................................................................................................................................89 533 无主题.............................................................................................................................................................................................89 534 无主题.............................................................................................................................................................................................89 535 无主题.............................................................................................................................................................................................89 536 无主题.............................................................................................................................................................................................89 537 无主题.............................................................................................................................................................................................89 538 辅助电源 .........................................................................................................................................................................................89 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 -88- 第5-53部分 Afnor，Saga Web 用于 NF C13-100.’2015-04 EBEL ENG INEERI NG宣传册 -89- 第 5-53 部分 NF C 13-1 00 530 无对象 531 无对象 532 无关 533 不适用 534 无主题 535 无对象 536 无对象 537 无对象 538 辅助电源 538.1 概述 在某些情况下，需要辅助电源来确保保护装置的正常运行以及断路器或熔断开关组合装置的动作。 该电源可来自直流或交流不间断电源（UPS），或依赖电网供电。 表53A根据保护装置列出了各种辅助电源的选择方案。禁止的情况是指无法保证正常运行的情形。 为保护和脱扣装置供电的任何电路出现异常，都应触发警报。警报应传输至通常受监控的房间或位置。 表53A——辅助电源的选择 辅助电源类型 变压器相间 受供电的设备 继电器（高压相间及相地故障）和断开线圈 继电器（仅限高压相-地故障）和断开线圈 断路装置的重合闸 次级 电力变压器 电压 不间断 禁止 禁止 允许 允许 禁止 允许 允许 允许 允许 允许 允许 允许 在特定条件下允许(*) 在满足特定条件（*） 电力变压器的过载保护继电器（包括温控器）和断开 线圈 电力变压器内部故障保护继电器（气体、超压、温度检测等） 及断开线圈 的情况下允许 (*) 若高压保护由开关-熔断器组合装置提供，则允许；若高压保护由断路器提供，则禁止。 允许 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 538.2 NF C13-100.’2015-04 -90- 第5-53部分 由ASI提供的辅助电源 当辅助电源为不间断供电时，必须配备蓄电池组。 需注意电源必须与所供电的负载相匹配。断路装置的脱扣线圈可采用电压释放型或欠压型。 必须持续监测电源提供的电压，当电压超出保护和触发装置要求的公差范围时，应触发报警；此外，任何供电给保护和触发装置的电路中的 故障也应触发报警。警报应传输至通常有人值守的房间或位置。 必须对该电源进行定期维护。 538.3 无UPS的辅助电源 当未采用不间断电源（UPS）供电时，辅助电源可由以下方式构成： a) 要么由三个星形连接的电压变压器组成，位于高压断路器上游，辅助电源连接在这些变压器次级侧的相间； 这些变压器次级侧的通常相间电压为100V。 b) 或者通过电力变压器的低压次级侧。电压取自相间或相-中性点之间。 当电源未通过不间断电源（UPS）提供时，开闭线圈及相关控制逻辑采用发射型设计。 Afnor，Saga Web 为 特拉塞贝尔工程公司 第 5-54 部分 NF C13-100.’2015-04 — 91 — NF C 13-1 00 第5-54部分——接地、保护导体 541 接地..............................................................................................................................................................................................................93 542 保护导体.......................................................................................................................................................................................................93 543 不适用...........................................................................................................................................................................................................94 544 保护导体的电气连续性 .................................................................................................................................................................................94 附录54A（规范性）——k系数的确定。 .....................................................................................................................................................................95 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 — 92 — 第 5-54 部分 Afnor，Saga Web 为 特拉塞贝尔工程公司 第 5-54 部分 NF C13-100.’2015-04 -93- NF C 13-1 00 541 接地 541.1 接地装置的安装 接地应按照本文件第412条及NF C 15-100标准的规定进行。 截至本文件发布之日，适用NF C 15-100标准第542条的规定。 541.2 需连接至接地端的元件 根据第412.2条规定，必须在以下各部分之间建立与安装接地端相连的等电位环路： • 所有接地体； • 所有导电部件； • 设备接地端子； • 高压电缆的屏蔽层和接地导体。此外，以下部件也必须连接至同一接地端 • 电压变压器初级绕组的中性点； • 测量变压器二次电路的中性点； • 避雷器的接地端子； • 电容分压器的两端。 子： 541.3 变电站主接地端子 变电站主接地端子应位于距变电站操作面至少200毫米的高度处。 变电站主接地端子应配备一个测量触点，该触点由直径12毫米、长度40毫米的光滑铜或黄铜端子构成。 542 保护导体 保护导体包括： • 接地导线； • 等电位连接导线； • 接地导体。 只有独立绝缘导线或 FIUS。 542.1 接零导线和接地导线的截面积 接地汇流排和接地导体的截面积必须能够承受预期的故障电流。该截面积至少应等于以下公式计算出的值： s = (I)× k 且最小截面积为： • 铜导线：25mm*； • 35mm*（铝）； • 50 mm*（镀锌钢或不锈钢）。其中： S 为保护导体的截面积，单位为平方毫米； / 为最大故障电流的有效值，单位为安培； t 是断路装置的动作时间，单位为秒； k 是根据附件54A中给出的公式确定的系数。 Afnor，Saga Web 为 特拉塞贝尔工程公司 NF C 13-1 00 NF C13-100.’2015-04 — 94 — 第 5-54 部分 如果应用该公式得出的数值不符合标准，则应使用截面积比该数值高一个标准的导线。 UTE C 15-106指南提供了关于变电站接地连接的指导。 542.2 等电位连接导体的截面积 位于装有高压电气设备的场所内，除接地体以外的可接触金属部件，应通过截面不小于6 mm*的铜导线或10 mm*的铝导线连接至等电位系 统。 542.3 连接装置 接地导线与接地端子的连接应采用放热焊接或压接端子。若使用固定件，不得损坏接地极或接地导线。 542.4 测量和保护设备的特殊规定 当测量和保护设备未作为标准配置集成在功能单元中时，保护导体的截面积应至少为4 mm²（铜质）。 543 不适用 544 保护导体的电气连续性 保护导体必须得到适当保护，以防止机械和化学损坏以及电动力作用。 连接点应便于检查和测试，但 • 采用填充材料的断开连接； • 埋地焊接和压接连接除外。 保护导体中不得安装任何设备，但可使用借助工具即可拆卸的连接方式，以便进行测试。 需与保护导体连接的设备接地端不得在保护回路中串联连接。断开某台设备的接地端，不应导致另一台设备的接地端随之断开。 每根导体的连接必须是独立的。 Afnor，Saga Web 用于 NF C13-100.’2015-04 EBEL ENG INEERI NG宣传册 — 95 — 第 5-54 部分 NF C 13-1 00 附录54A （规范性） k因子的确定 系数k应按以下公式确定： +20) c( k—— n(1+ —8, P20 其中： 是导体的物质在20°C时的比热容； c(J/°C·mm³) // (°C) 是该导体在0°C时电阻率的温度系数的倒数； (< 6,(°C) 是导体的初始温度；是导体的最终温度。 ) 是导体的20 °C电阻率； f(°C) ks系数的实际取值如下： 表54A.A — 未嵌入电缆且未与其他电缆捆扎的绝缘保护导体的k值 导体材料 温度 °C 保护导体的绝缘 铜 铝 钢 初始值 初始 尾字母 70°CPVC 30 160/140*'* 143/133') 95/88**) 52/49*') 90°CPVC 30 160/140*’* 143/133') 95/88**) 52/49**) 90 °CEPRouPR 30 250 176 116 64 (1) 对于截面积大于300mm*的绝缘导体，应采用较低的数值。 NF C13-100.2015-04 Afnor，Saga Web 适用 EBEL ENG INEERI NG宣传册 于 — 96 — NF C 13-1 00 第 5-54 部分 表54A.B — 与电缆护套接触但未与其他电缆捆扎在一起的裸保护导体的k值 导体材料 保护导体的绝缘 温度 °C 铜 铝 钢 数值 初始 终值 PVC 30 150 138 91 50 PR/EPR 30 200 159 105 58 表 54A.C — 裸导线在指定温度下不会对邻近材料造成损坏时的 k 值 导体材料 条件 初始温度 °C 铜 d值 铝 最高温 度°C 钢 k值 最高温度 °C Dek值 最高温 度°C 在受限区域内可见 30 正常条件 228 500 125 300 82 500 30 159 200 105 200 58 200 30 138 150 91 150 50 150 火灾和爆炸风险 Afnor，Saga Web 为 特拉塞贝尔工程 第 5-55 部分 NF Cl3—100:2015—04 — 97 — NF C 13-1 00 第5-55部分——其他设备 551 不适用...........................................................................................................................................................................................................99 552 无对象...........................................................................................................................................................................................................99 553 无对象...........................................................................................................................................................................................................99 554 测量变压器 ...................................................................................................................................................................................................99 555 无对象.........................................................................................................................................................................................................101 556 远程控制设备..............................................................................................................................................................................................101 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NF C13-100:2015-04 -98- NF C 13-100 第 5-55 部分 551 无对象 552 无对象 553 无 554 测量变压器 554.1 通用规定 测量变压器必须便于接触，以便进行检查或必要时的更换，且其中至少一个的铭牌在打开功能单元门后应从该单元正面可见。如果无 法做到这一点，则应在可进入变压器的隔间内醒目位置加装一块额外的铭牌。 其精度等级应至少能满足预计的最高负载要求。其接地连接应符合542.1的规定。 554.2 电压变压器 554.2.1 概述 电压变压器应符合NF EN 61869-3标准或NF EN 60044-7标准。 554.2.2 用于计量的高压变压器 用于供电计量用的电压变压器的精度等级应从以下值中选择： • 0.2级； • 0.5级。 用于计量测量的电压互感器由配电网络运营商规定。 554.2.3 用于保护装置的电压互感器电压互感器应与保护继电器相匹配。 用于保护装置的电压互感器由配电网络运营商规定。 554.2.4 用于计量装置的电压互感器 这些电压变压器的精度等级应与所连接的计量设备相匹配。 554.2.5 电压互感器的应用 在二次侧，电压互感器的保护是根据互感器的极限发热功率来确定的。 为确保计量功能不受影响，由该电压互感器供电的各组件或其绕组所消耗的持续功率之和，必须在该互感器额定精度功率的25%至 100%之间。 只有在切断并锁定电压互感器二次回路后，方可接触电压互感器。 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 NF C 13-1 00 —100 — 第5-55部分 554.3 电流互感器 554.3.1 概述 电流互感器必须符合NF EN 61869-2标准或NF EN 60044-8标准。 具有电流输出的电流互感器（符合NF EN 61869-2标准）的次级电路，必须配备相关装置，以便在源头以及任何可能因维护作业而断 开的点处将其置于短路状态。 554.3.2 用于计量目的的电流互感器 用于供电计量用的电流互感器的精度等级为0.2 S级。用于计量的电流互感器由配电网络运营商定义。 554.3.3 用于保护装置的电流互感器 用于为保护装置供电的电流互感器应为5P或10P级。精度限制系数范围为5至30。 示例：5P L0 表示在 10 In 以内精度为 5%。 精度极限系数应与保护继电器及传感器的额定电流相匹配。精度极限电流（等于额定电流与精度极限系数的乘积）应确保继电器能够 对等于安装地点最大可能值的故障电流作出响应。 554.3.4 用于测量设备的电流互感器 这些电流互感器的精度等级应与所连接的测量设备相匹配。 用于测量的电流互感器应选择得当，以确保当一次电流达到假定短路电流值时，与其连接的仪器不会受损。 554.4 554.4.1 管道 概述 外壳外的连接线路应由截面不小于 2.5 毫米 2 的铜导线 构 成 ，形式可以是敷设在绝缘导管中的 H07V 系列绝缘导线，也可以是 U1000R2V 或 H 07 RNF 系列电缆。 2.5mm的截面积是出于机械方面的考虑而确定的，出于热阻或电路精度等原因，截面积可 出于热负荷或电路精度等原因，可能需要更大的截面积。 每相及中性点均须采用专用导线，中性点的接地应在电流互感器和电压互感器处进行。 当测量和保护设备未作为标准配置集成在功能单元中时，功能性接地导体的截面积应不小于2.5 mm*。 若使用多股导线，连接至各接线端子的两端必须配备压接端子。布线布置应符合受电设备（电表、继电器等）制造商的建议。 554.4.2 计量连接 计量柜的所有外部连接线均应采用横截面不小于6mm*的铜缆，且至少一端应配备接地、低阻抗屏蔽层。 Afnor，Saga Web 致 特拉塞贝尔工程公司 第 5-55 部分 554.5 NF C13-100:2015-04 — 1 01 — 计量柜 电能计量柜应安装在配电室中，尽可能靠近其量变压器，或安装在专用房间内。 固定电表柜的墙壁不得受到振动影响。 特别是，计量仪表不得安装在带金属外壳的设备的外壳上。 计量仪表的读数必须始终可供用户清晰读取。 电表箱前方，应预留至少0.80米的空间，以电表最突出点为基准。 刻度线和表盘距地面的高度应在0.70米至1.80米之间。 电表箱内每台电表周围应留有至少8厘米的空隙。 配电网络运营商可要求采取补充措施，以确保其工作人员的安全。 555 不适用 556 远程控制设备 556.1 概述 远程控制设备由配电网络运营商定义。在投入使用时，这些设备必须位于交接站内。 556.2 进线开关的远程控制 接入公共配电网络的进线功能单元可连接至远程控制设备，以便配电网络运营商对其进行远程监控和操作。 该设备包括： • 数据采集装置、 • 传输设备； • 备用电源； • 一个或多个故障检测器； • 必要时，一个电源切换装置。 其安装需要： • 单相电源（230V—2A）； • 连接至通信网络； • 每个主开关均配备电动控制装置； • 安装故障传感器。 NF C 13-1 00 NF C13-100:2015-04 Afnor，Saga Web 对于 TRACTEBEL ENGINEERING NFC13-100 556.3 —102— 运行信息交换装置 当交接站连接发电设施时，必须遵守配电网络运营商的具体规定和技术规范。 如有必要，需在交接站安装运行信息交换装置。 即使在投入运行时无需安装该信息交换装置，也建议预留安装位置。 该装置旨在使配电方获取电厂的运行状况，并使发电方获取将电厂运行调整至符合公共配电网络能力和需求的指令。 该信息交换装置由配电网络运营商提供的设备实现，包括： • 采集设备； • 传输手段； • 备用电源。 该设备安装在交接变电站内，靠近计量柜。其安装需要： • 单相电源（230V—2A）； • 连接至通信网络； • 连接至供电站电表远程信息采集电路 • 一个用于与控制中心进行信息交换的接口和电路断开接线端子。 第5-55部分 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第6章 NF C13-100:2015-04 —103— NFC13-100 第6章 运行、检查与维护 第6-61部分： 设施的检查与维护 第6-62部分： 运行设备 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —104— 第6篇 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第6-61部分 NF C13-100:2015-04 —105— NFC13-100 第6-61部分—设施的检查与维护 610 概述...............................................................................................................................................................................................107 611 检查。 .........................................................................................................................................................................................107 612 不适用 ...........................................................................................................................................................................................107 613 无主题 ...........................................................................................................................................................................................107 614 无主题 ...............................................................................................................................................................................................107 615 目视检查、试验和测量 ..................................................................................................................................................................107 616 维护 ..............................................................................................................................................................................................111 617 目视检查、试验、测量及 维护操作的安全要求 ...................................................................................................................................................................................112 618 技术信息 .......................................................................................................................................................................................113 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 — 106— 第6-61部分 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 第6-61部分 —107— NFC13-100 610 概述 所有设施在竣工、经过改造以及通常在运行期间，均须进行检查、试验和测量。 检查、试验和测量应根据具体情况由安装方、运营方、经认可的机构或配电网络管理者进行。必要的检查、试验和测量在第615条中 进行了说明。 维护工作应定期进行，并在必要时随时进行，其目的是保持设施的良好状态和性能。维护工作可由运营方、安装方或电气设备制造商 实施。 检查 611 611.1 接入公共电网前的核查 在接入公共电网之前，该设施的交电站须由其接入的高压配电网络运营商，根据第134条的规定，对其是否符合批准文件的要求进行 核查。 在并网之前，高压配电网络运营商将在并网协议中明确规定需提供的文件及需进行的测试。 611.2 上电前的核查 高压配电网络运营商进行的临时或最终通电，须以提交经CONSUEL核准的符合性证明为前提，该证明应符合相关法规要求。 此项检查旨在核实是否符合接入公共电网所需的法规要求。 此项核查旨在保障人员和财产的安全。 611.3 定期检查 所有安装设施在运行期间均须定期接受检查。所执行的操作须记录在案并注明日期。 612 无 613 无内容 614 不适用 615 目视检查、测试和 测量 615.1 目视检查 目视检查应在试验之前进行。 目视检查旨在核实电气设备： • 是否符合适用的标准； 可通过检查标识或符合性声明来验证这一点。 • 是否按照 安装； • 无任何可能影响安全的明显损坏。 本文件 及制造商说明书的要求进行选择和 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 NFC13-100 第6-61部分 —108— 目视检查应至少包括对以下情况的核查（如适用）： • 根据允许电流和允许电压降选择导线（参见第523条）； • 保护和监控装置的选择与调整（参见第5-53部分）； 导线截面的选定及保护装置的设定，应根据设计人员依据本文件规定（特别是第4-41、4-43、5-52、5-53和5-54部分）编制的 计算说明进行核查； • 是否配备了适当的隔离开关和控制装置； • 针对外部影响选择合适的设备及保护措施； 应核实设备特性在安装过程中未发生改变。 • 保护导体的标识（参见第514条）； • 是否存在 示意图、说明书 警告标识及 见第514条）； • 设备和电路的标识（参见第514条）； • 导线的连接（参见第526条）； • 便于操作和识别： 设备操作； 不同设备之间的可能联锁装置，其功能必须经过测试； 变压器分接开关的操作； — 变压器的油位（如有）； — 有电指示器； — 接地装置的安装； — 电缆测试； — 更换保险丝； — 通风栅的清洁。 615.2 测试与测量 615.2.1 概述 以下测试和测量应在适用范围内进行，并最好按以下顺序进行： • 抽样检查连接的紧固情况； • 接地导体和等电位连接体的导通性（参见615.2.2） • 相序及相位一致性； • 电源自动切断（参见422）； • 功能测试（参见615.2.6）； • 接地插座电阻测量（参见615.2.5）。 当某项试验结果为不合格时，该试验以及所有可能影响当前试验的先前试验，均应在排除故障后重新进行。 等 （参 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 第6-61部分 —109— NFC13-100 本部分所述的试验方法为参考方法；只要能获得等效结果，其他方法亦不排除。 615.2.2 保护导体和等电位连接的导通性 接地回路的导通性应通过目视检查进行验证。 如有疑问，或无法进行目视检查时，应进行导通性测量。 连续性测量应在最大 12 V 的直流电压或交流电压下进行，电流至少为 2 A，测量点为两个可同时触及的点。根据 412.2 条的规定， 测得的电阻值不得超过 200 mΩ。 615.2.3 不适用 615.2.4 不适用 615.2.5 接地端子电阻测量 615.2.5.1 土壤表观电阻率测量，温纳法 最常用的土壤表观电阻率测量方法是温纳法，该方法中四根电极呈直线排列且等距分布。 测量仪器为经典的土电计。两端电极用于注入测量电流I；中间两电极为测量 ÖV（见图61A）。 电阻率的测量点O位于对称系统的中心，并位于电位测量电极之间。 相邻两电极之间的距离•“a”称为“测量基线” 3o °/2 图61A——温纳法 计算测量点下方各土层累计电阻率的公式如下： p=2Tf.a.R 其中： p 为累计表观电阻率（单位：C·m）a 为测量基线（单位：m） R 是土电仪上读出的数值（单位为0）。 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 NFC13-100 615.2.5.2 —110— 第6-61部分 接地端子测量原理 例如，当规定需测量接地电阻时，可采用以下方法（见图61B）。 恒定电流在接地极T与辅助接地极Tt之间流动，辅助接地极Tt的布置位置与T的距离应确保两个接地极的影响范围不重叠。 随后，将第二个辅助接地极Tg（可以是插入地下的金属接地棒）设置在T与Tt之间的中点处，并测量T与Tg之间的电压降。 接地极的电阻等于T与Tg之间的电压除以流经T和Tt之间的电流，前提是两个接地极之间不存在相互影响。 为了验证接地电阻是否正确，需将接地极Tg向远处移动约6米，然后向近处移动6米，分别进行两次读数。如果这三个结果基本一致 ，则取三次读数的平均值作为接地端T的电阻值。否则，应增加T与Tt之间的距离并重复测试。 如果测试使用工频电流，所用电压表的内阻必须至少为200 ‹D/V。 试验所用的电流源应与配电网络隔离（例如通过双绕组变压器）。 说明：接地点的影響范围大致是一个圆，其半径为待测接地回路最大对角线长度的5倍至20倍（例如，对于1米长的接地极，其影响 范围为5米至20米；对于30米×30米的网格状接地网，其影响范围为250米至1 000米）。 在测量电阻值较低（约1‹及以下）的大面积接地系统时，应避免采用T、T、T型直线排列，因为电流注入线与电压测量线平行会导 致相互感应。因此，建议TtT、Tg之间的夹角大于80°。 在Tz逐渐远离的情况下进行多次测量，直至达到渐近线。 需验证： • 距离(T,Tt)>1.5×距离(T,Ttfinal)， • T：测试接地端，与所有其他电源断开； • T1：辅助接地端； • Tg：第二个辅助接地端； • X：用于对照测量的Tt的另一位置； • Y：用于其他对照测量的Tg的另一位置； • d：在所有情况下，距离至少为20米，且至少为最大距离的五倍； • 接地点的垂直或水平尺寸。 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 —111— 第6-61部分 NFC13-100 流量调节 T XI Y i T, T, I' I' ww 电源 接地极的影响区域（互不重叠） 图61B——接地电阻测量 615.2.6 功能测试 保护装置必须进行功能试验，以验证其是否安装和调整正确。所指的保护装置是指以下条款所要求的装置： • 第412条“间接接触保护”； • 第422条“变压器的防火保护”； • 第4-43部分“过电流保护” 成套设备、控制回路、伺服系统、自动化装置、联锁装置等，均须进行功能试验，以验证其能否正确履行相应功能。 616 维护 运营方应制定维护计划。 维护工作应定期进行，并在必要时随时进行，其目的是保持设施的状态和性能。维护工作可由运营方、安装方或电气设备制造商实施 。 在设施的使用寿命周期内，必须实施最低限度的技术维护措施，以维持或恢复设施的状态，使其能够履行其设计功能。 在考虑所有维护操作时，必须优先确保并维持人员和财产的安全。 任何新建或进行全面翻新的设施，其设计和施工均应确保日后能够对整个设施及其所有组成部分进行维护。 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 NFC13-100 —112— 第6-61部分 维护方法可分为以下四种： • 纠正性维护：指在设备发生故障或功能退化后采取的维护措施，旨在使其至少暂时能够履行所需功能。 纠正性维护包括： —带或不带改动的修复；功能运行状况检查。 • 系统性预防性维护：基于对设备重要参数的监测，按预先设定的时间间隔执行，且无需事先检查设备及其组成部分的状态； • 基于状态的预防性维护：一种基于对设备运行状况和/或其运行相关关键参数的监测，并结合由此产生的相应措施的方法。 • 预测性预防性维护：基于对设施关键参数的监测，并根据对设备劣化（例如：腐蚀）关键参数的分析和评估所推导出的预测结果来 执行。 在设备使用寿命期间，必须保持设施的合规性，以确保人员和财产的安全。 发现任何缺陷或异常情况，均须向雇主或业主报告。 应特别注意： • 保持将带电部分隔离的防护措施； • 保护导体的连接及状态； • 连接处的紧固情况； • 设备温度的升高； • 保护装置的正确调整； • 机械控制机构和锁定装置的正常运行； • 保护装置和脱扣链的正常运行； • 伺服系统和自动化装置的正常运行； • 设备的清洁程度和状态； • 外部影响的变化以及设备对此的适应性。 617 针对安全方面的目视检查、试验、测量及维护操作的实施条件 目视检查、试验、测量及维护作业必须由具备资质的人员执行，该人员须深入了解本文件及相关法规的规定。 在进行检查、试验和维护作业期间，必须采取预防措施，以避免对人员造成危险以及对财产和已安装设备造成损坏。执行这些作业的 人员必须遵守NF C 18-510标准的规定。 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第6-61部分 NF C13-100:2015-04 —113— NFC13-100 维护作业仅可委托给具备相应资质的电工进行。维护作业必须按照现有的说明进行。对于运行频率较低的设备，应给予特别关注。 618 技术信息 必须及时更新以下设备技术信息；在进行维护作业时，应提供这些信息： • 场地平面图； • 按比例绘制的接地平面图，标明接地端子位置； • 单线图； • 计算说明； • 工程后续干预档案（DIUO）（如有）； • 已竣工工程文件（DOE）（如有）； • 以往维护和检修记录； • 各类设备的制造商说明书。 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —114— 第6-61部分 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第6-62部分 NF C13-100:2015-04 —115— NFC13-100 第6-62部分—运营设备 621 概述 ..................................................................................................................................................................................................117 622 运营与安全设备 ................................................................................................................................................................................117 623 灭火设备...........................................................................................................................................................................................117 624 标识和标语 .......................................................................................................................................................................................117 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —116— 第6-62部分 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 第6-62部分 —117— NFC13-100 621 概述 电气设备室应配备： • 确保在安全条件下进行必要运行和操作的设备（参见第622条）； • 安全告示和标牌（参见第624条）。 622 运行和 安全设备 个人防护装备的实施条件、选择、使用及其维护，由雇主根据《劳动法典》的规定确定。为便于开展救援作业，必须配备并保持以下 设备： - 一根人形杆； - 绝缘垫或绝缘凳； 与电网电压兼容的绝缘设备。 NF C 18-510 标准规定了上述设备的技术规范及使用条件。 上述设备可辅以其他个人或集体防护装置（如手套、安全帽等），但前提是这些防护装置须在雇主负责下实施定期检查计划。 该工作站各组件在设计时已充分考虑操作人员的安全，特别是在高压故障的情况下。 623 灭火设备 必须在适当选定的位置（特别是入口附近）配备适用于电气火灾（B类）且容量合适的灭火设备。 灭火器上须标注“请勿在电压超过……伏特的情况下使用”。 在选择灭火设备时，可参考INR指南或APSAD R4标准。 禁止在电气设备上方及附近安装喷淋装置。 624 标识与 标语 624.1 告示和标牌 所有电气设备用房均须张贴下列海报和标牌： • 在室内： o o o o 系统示意图； 高压/低压变压器互锁图； 一张说明如何对触电事故受害者进行急救的告示 一张明确列出应通知对象的海报： • • 发生事故或意外时； 当发现设备或安装存在异常时。 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 NFC13-100 —118— 防止二次事故 2 发出警报 实施救援 图62A——示例海报 • 应张贴在场所外部及每扇门或入口处： o 一块警示牌。该警示牌应标明场所或岗位的名称。 标牌和告示牌应采用不可擦除的字体印刷，并使用能有效抵御外部影响的材质。 警告标牌应符合以下样式： 推荐尺寸 高度 宽度 200毫米。 300毫米。 第6-62部分 NF C13-100:2015-04 Afnor，Saga Web 致：TRACTEBEL ENGINEERING 第6-62部分 624.2 —119— 电气危险警告 所有需使用工具才能拆卸且可接触到带电裸露部件的面板上，均应设置一个三角形的电气危险警告标志。 该标志应符合以下样式，图案为黑色线条，背景为黄色： 边长尺寸不得小于100毫米。 NFC13-100 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —120— 第6-62部分 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 标题7 NF C13-100:2015-04 —121— NFC13-100 第七章 特别规定 第7-71部分： 预制设备第7-72部分： 非预制 变电站 第7-73部分： 由架空线路供电的杆上变电站 第7-74部分： 预制简化变电站 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —122— 第7篇 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第7-71部分 NF C13-100:2015-04 —123— NFC13-100 第7-71部分—预制通信站 710 适用范围 .......................................................................................................................................................................................125 711 概述...............................................................................................................................................................................................125 712 实施细则 .......................................................................................................................................................................................126 713 接入公共供水管网 .........................................................................................................................................................................127 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —124— 第7-71部分 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 —125— 第7-71部分 710 NFC13-100 适用 范围 本规则适用于由公共配电网络供电的预制外壳式配电站。 预制变电站必须符合NFEN 62271-202标准的规定，并须获得配电网络运营商的预先批准，其安装还须符合本文件的相关要求。 公共配电网络可以是地下或架空的。 预制变电站可集成于建筑物内，也可独立设置。每个变电站均配备高压总保护装置。 需重申的是，低压计量仅限于额定二次电流不超过2 000 A的供电变电站。 711 概述 若预制变电站与建筑物整合，需注意该建筑物必须符合现行法规，特别是《建筑与住房法典》（CCH）以及《城市规划法》。此外， 还需注意这些法规建议采用现行的NF EN 19XX-X系列标准（欧洲规范）。 711.1 变电站的构成 位于低压总断路器下游的低压总配电盘可集成于该变电站内 711.2 门 应设置一扇用于维护操作的入口门。 所有门均须符合墙体的防护等级和抗机械冲击性能要求。若门扇安装在需满足防火要求的墙体上，则该门在防火性能方面也须达到同 等防护水平。 门必须： • 向外开启； • 完全腾出门洞空间，并能向门框延伸方向的墙壁方向翻折（开启角度 > 170º）； • 配备可将门保持在开启位置的装置； • 配备可在室内无需钥匙即可开启的锁具，例如带防恐慌装置的锁具。 此外，还应配备锁舌锁定装置。 711.3 锁闭 除第464.2条规定外，表71A中所述的锁闭规则同样适用。 表71A——访问顺序 操作 打开顶盖或 只有在以下情况下才能进行操作 变电站大门处于开启状态。 变电站外壳 关闭变电站大门 变电站屋顶和围护结构面板已关闭。 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 NFC13-100 —126— 第7-71部分 712 实施 规定 712.1 选址 该位置应使该站点免受洪水及地下水渗入的影响 例如地下水位。 建议门窗的门槛高度至少比室外地面高100毫米。 712.2 接地 可将一条蜿蜒形的额外接地线连接至基坑底部环路，以达到所需的欧姆值（参见412.3和541）。 建筑内集成式变电站的接地回路应连接至 。 1米 0.3至0.5米 1m 0.3至0.5米 1 与土壤直接接触的基坑底部环形结 构 4.) 2 附加盘管 3 邮局主总线 I Ï Ï Ï Ï Ï Ï Ï 4 等电位带 5 “C”端子在该站内的连接 6 按制造商建议的基坑底面 7 附加C型连接器 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 第7-71部分 —127— NFC13-100 遥控器控制箱 总接地汇流排 图T1A—预制变电站接地端子示意图 对于位于建筑物外的变电站，必须在变电站外壳周围设置等电位带。该带由截面不小于25 mm*的裸铜导线构成。该带应与地面直接 接触，埋设深度为距地面0.30米至0.50米之间，且与变电站外壳保持约1米的距离。该导线形成一个闭合回路，并在主接地端子上连 接。 对于集成在建筑物内的变电站，无需设置等电位带。 713 与公共 配电网络的连接 公共高压配电网络的电缆应通过电缆槽或电缆套管进入交接站，其设计应能防止任何水分渗入。 这些电缆通道的尺寸和布置应能容纳配电网络运营商采用的更大截面积电缆，同时在无张力铺设和铺设完成后均须符合最小弯曲半径 要求。 对于符合NF C 33-226标准且最大截面积为3×240 mm²的电缆，其铺设时（无张力状态）的最小弯曲半径应为1 m，敷设后的最小弯 曲半径应为0.gm。 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —128— 第7-71部分 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第7-72部分 NF C13-100:2015-04 —129— NFC13-100 第7-72部分——非预制式通信站 720 适用范围...........................................................................................................................................................................................131 721 概述 ..................................................................................................................................................................................................131 722 建筑物内部设置的场所和位置 ..........................................................................................................................................................131 723 接入公共供水管网 ............................................................................................................................................................................136 724 高压功能单元的布置 .........................................................................................................................................................................136 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —130— 第7-72部分 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 —131— 第7-72部分 NFC13-100 720 适用范围 本要求适用于设置在建筑物内、由公共配电网络供电的非预制变电站。非预制变电站的设计方案须事先提交公共配电网络运营商审 批。 每个变电站均应配备高压总保护装置。 721 总则 需重申，建筑物必须遵守现行法规，特别是《建筑与住房法典》（CCH）以及《城市规划法典》。此外，还应注意这些法规要求应 用现行的NF EN ICXX-X系列标准（欧洲规范）。 722 建筑物内部的场所和位置 722.1 结构设计规定 722.1.1 概述 功能单元应安装在电气设备室或电气设备位置内，操作人员进入这些场所的条件在NF C18-510标准中已有规定。 根据NF EN 60529标准，房间的最低防护等级应为IP23D；根据NF EN 62262标准，其抗机械冲击能力应达到IK10（20J）。 构成房间墙体的所有材料，其防火反应类别均应不低于A2。 2002年11月21日关于建筑和装修产品防火性能的法令，列出了欧洲防火等级与1988年6月30日法令中M类防火等级之间的对应关系 。 功能单元的布局应按照制造商的建议进行。 除非在施工期间采取补偿措施，否则任何非运营必需的管道（通信、供水、燃气、污水、供暖等）均不得穿越这些场所。此类补偿 措施须经公共配网运营商批准。 将管道敷设在适当的管道套管中，可作为允许管道穿越变电站场所的补偿措施。 722.1.2 尺寸 变电站的尺寸 必须符合 下列最小尺寸 ： • 天花板下方净高2500毫米； • 功能单元前方至少留出800毫米的距离。 若存在低压设备，应遵守NF C 15-100标准规定的最小尺寸要求。 NF C 15-100标准第781.5.2条。 722.1.3 通道 操作通道的宽度应足以进行任何操作和维护作业。在操作和运行期间，该通道的宽度不得小于800毫米。 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 NFC13-100 722.2 —132— 第7-72部分 地面 在可能有水渗入的区域，成品地面标高应设定在室外成品地面标高之上至少10厘米处。 地面和地板必须平整、水平且稳定；其承重能力须足以承受设备安装及使用过程中产生的固定荷载和移动荷载。 在构成楼板的楼板中必须铺设焊接金属网，网孔最大尺寸为0.20米。构成该金属网的金属部件最小截面为4毫米2 。 722.3 楼板 通道地板的设计承载能力应不低于500 daN/m²。 用于承载大功率变压器及功能单元搬运作业的楼板，其设计须适应此类荷载。 地板可采用钢筋混凝土或金属结构等材料建造。 构成楼板的混凝土钢筋和金属结构必须通过一根或多根截面不小于25 mm*的铜导线与等电位系统连接。 上述所有规定均有助于实现第412.2条所规定的接地体和导电元件的等电位连接。 722.4 722.4.1 外墙 砌体墙 墙体必须符合NF EN 60529标准规定的至少相当于IP23D的防护等级，以及符合NF EN 62262标准规定的至少相当于IK10（20 J）的 抗机械冲击能力。 管道的敷设不得影响墙体的性能。 在此类情况下，可参考配电网络标准NFC11-201。 722.4.2 金属隔墙 金属墙体必须符合NF EN 60529标准规定的至少相当于IP23D的防护等级，并符合NF EN 62262标准规定的至少相当于IK10（20 J） 的抗机械冲击能力。 构成变电站或建筑物外壳外表面的任何面板，均不得从外部拆卸，即使是部分拆卸也不行。 如果构成外壳的材料本身不具备耐候性，则其涂层必须能够抵御其通常可能受到的大气因素（如雨水、阳光、盐雾等）的侵蚀。 如果建筑构件已按照NF EN ISO 9227标准中的NSS（Neutral Sa/f Spray Test）进行720小时的盐雾耐受性试验，且锈蚀程度符合NF EN ISO 10289标准中规定的DissE性能等级，或符合NF EN ISO 4628-3标准中规定的Ri1锈蚀等级。 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 —133— 第7-72部分 722.5 NFC13-100 天花板 天花板必须具备至少相当于NF EN 60529标准中IP23D级别的防护等级，以及至少相当于NF EN 62262标准中IK10（20 J）级别的抗 机械冲击能力。 天花板的施工必须确保无任何密封缺陷，并杜绝渗漏风险。 722.6 液态介电材料的回收 为保护环境，必须采取措施回收全部液体绝缘介质，无论其是否易燃。为此，变压器必须配备收集槽或收集池。 722.7 门 应设置用于维护操作的检修门。 所有门均须符合墙体的防护等级和抗机械冲击要求。若门扇平面位于需满足防火要求的墙体上，则该门在防火性能方面也须达到同等 防护水平。 门必须： • 向外开启； • 完全腾出门洞空间，并能向门框延长线方向的墙壁折叠（开启角度 > 170º）； • 配备可将门保持在开启位置的装置； • 配备可在室内无需钥匙即可开启的锁具，例如带防恐慌装置的锁具。 此外，还应配备锁舌锁定装置。 722.8 722.8.1 空调与通风 一般规定 如有必要，场所应配备相应设施（供暖、空气干燥机、机械通风、空调等），以防止可能出现的冷凝现象，无论采取何种措施确保设 备冷却。本文件未描述为满足整个建筑物的卫生和热环境要求而应采取的措施。 变压器所在空间的通风要求，应根据变压器的平均放电周期（IEC 60076-7 和 IEC 60076-12）以及机房外部的环境温度来确定。 通风口的数量、位置和截面积应根据设备布局及散发热量确定。 为确保空气流通，建议将新鲜进气口设置在最低处（距地面 10 厘米），并位于变压器下方、后方或紧邻变压器处； 热风出口应设置 在相对的墙面上，且尽可能高（距天花板10厘米），变压器与墙壁之间的空气间隙不应小于0.10米。 进风口不得设置在温度已较高或含有有害粉尘、蒸汽或易燃粉尘的场所内。 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 NFC13-100 —134— 第7-72部分 通风装置的设置应确保在不影响良好通风的前提下，避免： • 因从室外伸入室内、直径大于2.5毫米的杆件，而与带电裸露部件发生接触或引发电弧的任何可能性； • 防止雨水和积雪渗入； • 可能造成损坏和事故的动物及昆虫的侵入； • 张贴海报。 通风口包括，例如，带双层金属百叶片的通风口，其配有网眼不超过10毫米、线径不小于2.2毫米的金属网，或配有穿孔金属板，其 孔洞最大截面为100毫米*（直径11毫米的圆形孔），其内侧衬有一块实心金属板，尺寸略大于穿孔表面，并与穿孔表面保持足够距离 ，以确保通风效果良好。另一种方法是在挡板上安装角钢，其棱边相互交错。 722.8.2 自然通风 所有房间均应配备： • 在底部，应设有一个或多个位于房间外部的进气口，其下边缘距房间地面约10厘米； • 在顶部，应设置通风栅格、烟囱或天窗，甚至应设置能向室外开启的窗户。必须确保在任何条件下，空气流通都能切实达 到所需的降温效果。 通风口的尺寸通常通过计算确定。作为初步估算，当负载系数为1且进出风口间空气温差为20°C时，每10 kW损耗对应的通风口净截 面积应为0.7 m²。 对于一台1 000 kVA的变压器，每个通风口的净截面积应为1 m²。 722.8.3 机械通风 当机房布局或需排出的热负荷不允许采用自然通风时，必须采用机械通风。 当需要保持电气设备所在房间内的正压以保证空气质量时，也必须安装机械通风系统。 通风风量应根据以下数据确定： • 需排出的热量； • 室内与室外温度之间的允许温差； • 需在室内维持的正压值（需考虑为将门所受压力控制在合理范围内而不得超过的上限）。 如有必要，应在新鲜空气进风口安装过滤器。 送风和排风管道的安装及其截面尺寸，应兼顾室内条件允许的范围以及产生的噪音影响。 机械通风系统（包括过滤系统）应保持良好的运行状态；如有故障，应向运营方报告。 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 —135— 第7-72部分 722.8.4 NFC13-100 空调 当为电气室安装空调系统时，该系统应独立于其他房间使用的空调系统。 空调系统可免除因设备冷却而产生的自然通风需求；此外，它还能限制灰尘的进入，并在必要时控制湿度。 必须保持其良好的运行状态，一旦发生故障，应立即向运营方报告。 722.9 照明 722.9.1 常规照明 电气照明必须充足，以确保设备能够安全、便捷地运行。光源的布置应确保设备不在阴影区域内，并能正确读取测量仪表的读数。 照明系统应按照NF C 15-100标准采用低压方式安装。照明控制装置应设置在出入口的紧邻区域。 照明回路由该设施的一个或多个低压电源供电。当这些电源作为备用电源时，它们也负责为照明提供备用电源。 如果照明回路由变电站的变压器供电，且接在低压安装保护装置的上游，则应采取特殊措施对其进行保护，以应对该点可能产生的短 路电流。 在这种情况下，这些电路应以红色字符标识，并标注 “连接在低压总断路器上游的电路” 当存在独立电源供电的可能性时，变电站的照明可由该电源供电。在此情况下，其电源应取自低压系统总保护装置的下游。 722.9.2 自然采光 若设计中包含自然采光，应采用带防护窗的采光口，必要时需加装外部防护网。 在可行范围内，采光窗的下缘距地面高度不得低于2米。但若采取了建筑措施（例如使用玻璃砖）以避免事故或设备 损坏的风险，则该高度可适当降低。 722.9.3 应急照明 应安装固定式应急照明。该系统由一方面由集中式应急照明电源供电的独立照明单元或灯具，另一方面由一个或多个便携式应急照明 单元（BAPI）组成。 722.10 电源插座 除用于BAPI的电源插座外，每个放置有电气设备的房间内还应至少设置一个额定值为16 A的电源插座。 722.11 建筑物金属构件的接地 在存放电气设备的场所内，若墙壁、门、窗及门窗框为金属材质，则必须通过截面不小于6 mm²的铜导线，将其连接至第412.2条规定的 等电位系统。 Afnor，Saga Web 用于 NF C13-100:2015-04 EBEL ENG I NEERI NG 宣传册 NFC13-100 —136— 第7-72部分 723 与公共 配电网络的连接 公共高压配电网络的电缆应通过槽管或套管进入交接站，其设计应能防止任何水分侵入。 这些电缆通道的尺寸和布置应能容纳配电网络运营商采用的更大截面积电缆，同时在无拉力状态下铺设及铺设完成后均须符合最小弯 曲半径要求。 对于符合NF C 33-226标准、最大截面积为3×240 mm*的电缆，其铺设时（无拉力状态）的最小弯曲半径为1 m，敷设后的最小弯曲 半径为0.g m。 724 高 压功能单元的布置 高压功能单元应布置在入口门附近。 NF C13-100:2015-04 Afnor，Saga Web 对于 TRAûTEBELENûlNEERlNG 第7-73部分 —137— NFC13-100 第7-73部分——由架空电网供电的邮政信箱 730 适用范围 .......................................................................................................................................................................................139 731 站点的构成....................................................................................................................................................................................139 732 接地。...........................................................................................................................................................................................139 733 计数...............................................................................................................................................................................................142 734 实施规定 .......................................................................................................................................................................................143 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —138— 第7-73部分 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NF C13-100:2015-04 —139— 第7-73部分 NFC13-100 730适用范围 本规则适用于由高压公共配电网络供电、直接接入电网且电杆上未安装断路装置的电杆供电点。 此类变电站包括： • 一套避雷器； • 一台最大功率为160 kVA的自保护变压器（符合NF EN 60076-13标准）； • 一套低压保护和计量装置，其技术设计可抵御外部干扰。 731 变电站构成 该变电站采用简单分接供电方式，不包含高压断路器。 该变电站配备一套安装在计量装置下游、位于用户财产范围内的低压保护装置。 该杆上式中压/低压变电站包括： 1. 用作线路止点和变压器支撑的支架； 2. 用于将变电站通过可拆卸护套桥接线连接至高压线路的锚固装置； 3. 防大气过电压保护装置（高压避雷器）； 4. 一个通过螺栓固定在电杆上的变压器支撑支架； 5. 带集成保护和断路功能的高压/低压变压器，通过可拆卸连接器接入高压电网； 6. 采用绝缘导线的低压连接； 7. 计量装置及低压保护装置，用于单独保护该出线。保护装置包括熔断器保护和断路系统，整个装置可上锁； 8. 变电站接地连接回路； 9. 根据装机容量配置的低压输出； 10. 支撑架底部的操作平台； 11. 标识牌。 低压保护装置必须安装在由适合抵御外部影响的绝缘材料制成的外壳内。 外壳的防护等级应至少达到IP33和IK07。 对于杆上变电站，无需配备第623条规定的灭火装置。 732 接地 732.1 概述 接地电阻值应符合第412条的规定。 由于存在触发浪涌保护器的风险，禁止采用 ITN 和 ITS 类型的接地连接方案。 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 NFC13-100 —140— 第7-73部分 建议采用TNR型接地连接方案，以避免设备出现过电压问题。 对于低压系统，各种接地连接方案在NF C 15-100标准第442条中有详细说明。 732.2 接地端子的构成 应按照第412条的要求设置接地装置。 该接地装置由三根5米长的水平导线组成，这些导线呈“鹅脚”状连接到一根长度在2米至3米之间的垂直接地极上。 当地面平均电阻率在3000.met至5000.met之间时，上述长度应加倍；当电阻率在5000.met至 1000欧·米之间时，上述长度应乘以3。 注 当地面电阻率超过1 000 D·m时，需要进行专项研究。 732.3 接地 在TNR系统中，中性点与接地端子之间的连接，一端应连接在配电点低压保护装置的上游，另一端应连接在高压接地端子引下线的底 部以及保护导体（PE）上。 需与接地端子连接的部件包括： • 所有高压设备的接地端，包括电缆的导电护套或屏蔽层； • 高压架空线路的锚固点； • 高压避雷器的接地端子； • 变压器油箱； • 所有低压设备的接地端子。 设备 避雷器支撑架 绝缘电缆 变压器油箱 直接连接。避雷器支 撑件 低压保护装置固定件 操作平台 图73A——接地下行线路示意图 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 第7-73部分 —141— NFC13-100 图73B—接地连接 732.4 中性点接地 中性点与接地端子的连接应在低压保护装置的上游进行。位于该保护装置上游的低压系统必须采用加强绝缘。 接地端子应为： • 唯一： o 所有接地体和中性线均连接至该接地点（TNR型接地方案）； o • 低压接地连接方案为TN-S型； 与变电站接地端及用户设施接地端保持至少8米的距离（TT接线方式）： o 低压接地连接方案为TT型，此时中性点接地应通过一个或多个接地端子实现，这些接地端子连接在配电点低压 保护装置与用户设施的低压保护装置之间。中性点总接地电阻值应小于15 Ω。 732.5 避雷器的接地 避雷器的接地特性应设计为能够导出经避雷器限幅后的大气过电压以及50 Hz的过电压。 将集箱直接连接至避雷器支撑支架，可将集箱的电位上升限制在避雷器残余电压（峰值）的水平，即75 kV。 采用绝缘导线连接“储液罐与避雷器”，可确保其线路相对于接地导线具有更高的绝缘水平。 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 NFC13-100 —142— 裸铜接地导线，截面积为 25 mm² 1000 V 绝缘铜导线，截面积为 25 mm² 在此情况下，U=U1 是变压器的绝缘耐受电压；U1 U 是避雷器两端（1和2）的残余电压。 图73C——变压器和避雷器的接地连接示意图 733 计量 计量装置应安装在配电柜、隔间或箱体内，且该位置应同时便于公共配电网络管理方和用户进行操作。 它应直接连接在保护该馈线的低压保护装置的下游。 保护和计量功能可安置在同一柜、隔间或箱内，断路功能也可集成其中。 计量装置包括一个安装支架板，其上安装有以下元件： • 一个或多个电表； • 一套电流互感器； • 计量电压测量回路的熔断器式保护装置，配备断路功能； • 电压和电流测试箱； • 用于与电力分配商系统或电网用户及其代理方系统进行通信所需的各类电表箱； • 用于隔离电气域所需的各种电隔离继电器。 第7-73部分 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NF C13-100:2015-04 —143— 第7-73部分 734 实施规定 %0.1 总则 NFC13-100 电线杆上安装邮筒须遵守《城市规划法》的规定。 %0.2 位置 该选址应确保变电站免受洪水及地下水渗漏等影响。 通往变电站的通道应尽可能直接，以便通过卡车将功率高达160 kVA的变压器运至施工现场。 %0.3 支撑结构类型 支撑结构的力学特性应根据所受外力（导线拉力：风力对导线、设备及支撑结构产生的力）确定。 支撑结构的地面以上高度至少为9米。 如果是混凝土支撑，优先使用额定承载力不低于8000N的E级或C级电杆，或额定承载力不低于10000N的D级或B级电杆。若无上述类 型，可使用额定承载力为12000N的A级电杆。 在提供结构计算依据的前提下，也可使用木质电杆或金属电杆的组合结构。 %0.4 高压线路的锚固 高压导线应按照图73D所示，采用加强绝缘锚固链以水平层状方式固定。 这些锚固链固定在形成至少0.10 m突出部分的支架上，并配有长度不小于0.30 m的镀锌延长段，以确保变压器连接线与高压线路的连 接导线与电杆上的变压器本体保持足够距离。 尺寸单位：毫米 A-A剖面图 图73D—杆上变电站（高压线路锚固件） Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NF C13-100:2015-04 NFC13-100 %0.5 第7-73部分 —144— 变压器的安装与悬挂 变压器的安装和悬挂装置包括： • 一个与电线杆一体的金属配件，该配件支撑着用于支撑变压器的水平横梁；该配件的设计旨在在搬运过程中容纳带吊钩的可拆 卸吊臂，以便悬挂起重葫芦； • 两个与变压器一体的挂钩，固定在背靠电线杆的一侧，用于与水平横梁啮合。此外，变压器底座下方还设有一个定位点（金属件 支承于电线杆上）以及一个确保变压器在电线杆上居中的导向装置。 图73E给出了该装置应采用的尺寸。 尺寸单位：毫米 装置 右视图 30 A 导向 S0 俯视图 110 引导 圆环架 115 图73E — 杆上安装 — 变压器安装与悬挂装置的细节 120 112S Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第7-73部分 %0.6 NF C13-100:2015-04 —145— NFC13-100 低压保护装置的安装与连接 该装置位于电杆上与变压器相对的一侧。箱体的固定件包含一个接地端子，该端子由一根直径为12毫米的铜、Bi青铜或铜铝合金制成 的螺纹杆构成。 电缆从下至上引入，进入箱体后部顶部，通过四个装有绝缘穿线件的孔，这些穿线件既能确保足够的密封性，又能使电缆顺利通过。 也可使用与所用电缆截面相适应的绝缘装置，例如塑料制成的压紧式电缆接头。 电缆从箱体下部通过四个孔引出，方式与引入相同。 %0.7 操作平台 操作平台位于低压保护装置的正下方，由钢筋混凝土制成，其尺寸应至少为700毫米×700毫米×70毫米。焊接金属网应与接地回路电 气连接。 对于地下低压馈线，应在低压保护装置“正对面”的操作平台上，为每条馈线设置一个直径为110 mm的穿线孔。 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 —146— 第7-73部分 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG 第7-74部分 NF C13-100:2015-04 —147— NFC13-100 第7-74部分——预制简化式电线杆 740 适用范围 .......................................................................................................................................................................................149 741 概述...............................................................................................................................................................................................149 742 实施规定 .......................................................................................................................................................................................150 743 接入公共供水管网.........................................................................................................................................................................150 744 公共供水管网示意图及范围界限 ...................................................................................................................................................151 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 根据 NF C13-100:2015-04 —148— 第7-74部分 TRAûTEBELENûlNEERlNG 第7-74部分 740 —149— NFC13-100 适用范围 本规则适用于由公共配电网络通过单路分支供电、采用预制外壳的简化交付变电站。 预制简易变电站必须符合NF EN 62271-202标准的规定，并须事先获得配电网络运营商的批准，其安装还须符合本文件的相关要求。 公共配电网络可以是地下或架空的。 此类变电站不包含高压电网电缆进线功能单元，也不包含高压保护功能单元，但均标配符合NF EN 60076-13标准要求的带集成保护 和断路功能的变压器。 其最大功率为250kVA。 741 概述 741.1 变电站的构成 一个预制式简化变电站包括： - 外壳； 若变电站由架空线路供电，则包含架空-地下连接线和一套避雷器； - 带集成保护和断路功能的变压器； - 低压连接线； - 低压断路、保护和计量装置； - 变电站接地连接回路。 位于低压总保护下游的低压总配电盘可集成于该变电站内。 741.2 防护罩和门 内部设备的访问通过防护罩或门来保障。 所有罩壳或门均须符合外壳规定的防护等级和抗机械冲击性能要求。 防护罩和门必须： • 向外开启； • 能够沿与门框延长线平行的墙面翻折（开启角度 >170º）； • 配备可将盖板或门固定在开启位置的装置。 出于正常运营需要必须开启的门，均配备有门锁和挂锁挂钩。 741.3 上锁 除第464.2条规定外，表74A中所述的锁闭规则同样适用。 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 NFC13-100 第7-74部分 —150— 表74A——访问顺序 操作 只有在以下情况下才能执行该操作 打开除 那些 所必需的 用于 目的 用于以下目的所需的盖板和门 用途 正常 正常运营期间开放。 运营 必须关闭必要的盖板和门 其余舱盖和门均已关闭。 用于正常运行 742 742.1 实施规定 位置 适用712.1条的规定。 当变电站由架空线路供电且未位于电线杆底部时，连接线路的长度应尽可能短。 742.2 接地 应适用第712.2条的规定。 如果变电站由架空线路供电，还应规划从变电站接地端到以下设施的连接线路： • 高压架空线路的锚固点； • 高压避雷器的接地端子； • 如有必要，电杆的接地。 当变电站未位于电杆底部时，接地系统应由两部分相互连接组成：一部分设在电杆底部，用于连接电杆上的元件；另一部分设在简化 型变电站部分的高度处。 742.3 变电站接地连接示意图 若变电站由架空线路供电，则适用732.1条款的规定。 742.4 中性线接地 如果电杆由架空电网供电，则适用732.4条的规定。 743 接入公共配电网络 公共高压配电网络的电缆，或（如适用）架空-地下连接线的电缆，应能通过与电缆截面相适应的通道进入预制简化变电站。 与高压/低压变压器的连接应采用 250A型可分离式连接器进行。 Afnor，Saga Web 致 特拉塞贝尔工程公司 NF C13-100:2015-04 第7-74部分 744 NFC13-100 —151— 公共配电网络的示意图与边界 配电公司 单线地下接入 NFC13-100 分支 NFC15-100 MALT-CC模 块 低压可视断开开关 带集成断路保护功能的 变压器 计量 图74A——预制简化变电站示意图 由地下电网供电 配电箱 NFC13-100 架空线路 NFC15-100 模块 架空-地下连接 MALT-CC 低压隔离开关 带可视断开 带 集成保护与断路功能 计量 图74B——预制简化变电站示意图 由架空电网供电 只有在对配电网络进行锁定后，才能接触保护-断路变压器。 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NFC13-100 NF C13-100:2015-04 — 152 — 第7-74部分 Afnor，Saga Web 致 TRAûTEBEL ENûlNEERlNG NF C13-100:2015-04 —153— NFC13-100 参考文献 INRS出版物ED6054，《便携式、移动式和固定式灭火器》 UTE C 15-106，《低压和高压电气安装——实用指南——保护导体、接地导体和等电位连接导体的截面》 UTE C15-400，《低压电气安装——实用指南——在由公共配电网络供电的设施中连接发电机》 UTEC 64-210，交流高压开关设备——用于室内型公共或私有变电站的高压熔断器 NFC11-201，公共电力配电网络 NF C 33-226，电力网络用绝缘电缆及其附件——额定电压在6/10(12)kV至18/30(36)kV之间、采用固定梯度交联聚乙烯绝缘的配电 网络用电缆 NF EN 60038，CENELEC标准电压（分类索引：C02-138） NF EN 60282-1，高压熔断器——第1部分：限流熔断器（分类索引：C 64-200-1） NF EN 19XX-X，欧洲规范（分类索引：PXX-XXX） NF EN ISO 9227，人工环境腐蚀试验——盐雾试验（分类索引：A 05-101） NFEN ISO 10289，金属基材上金属和无机涂层的腐蚀试验方法——接受腐蚀试验的试样和制成品的标定（分类索引：A 91-023） NF EN ISO 4628-3，涂料和清漆——涂层劣化评估——缺陷数量与尺寸以及外观均匀变化的程度标定——第3部分：锈蚀程度的评 估（分类索引：T 30-140-3） IEC 60076-7，电力变压器——第7部分：油浸式变压器负载指南 IEC 60076-12，电力变压器——第12部分：干式电力变压器的放电指南 IEC 60617（数据库），电路图图形符号
