Analyse technique de la cisaille guillotine JOUANEL-ALMORE CGS1030-20

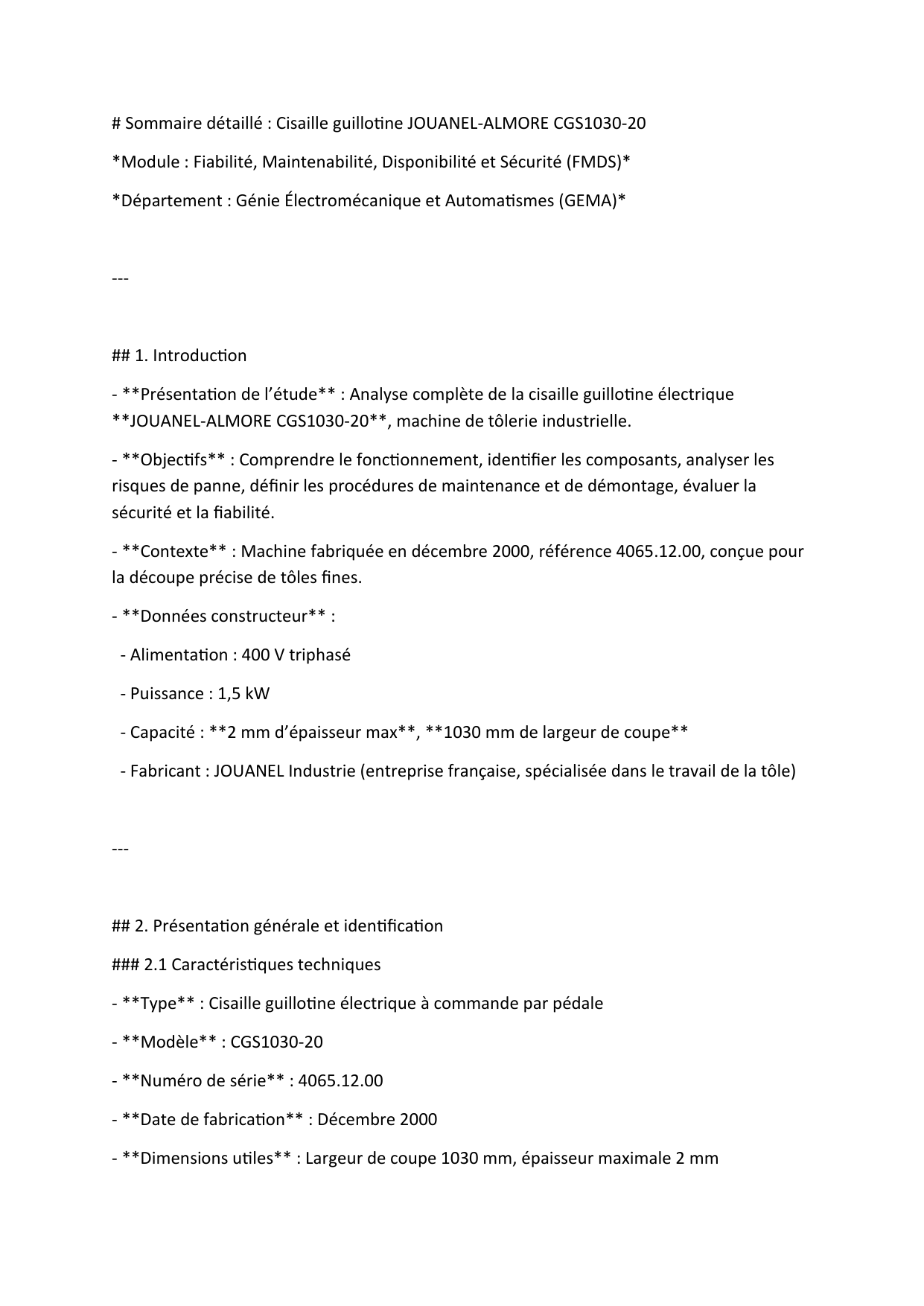

# Sommaire détaillé : Cisaille guillone JOUANEL-ALMORE CGS1030-20
*Module : Fiabilité, Maintenabilité, Disponibilité et Sécurité (FMDS)*
*Département : Génie Électromécanique et Automasmes (GEMA)*
---
## 1. Introducon
- **Présentaon de l’étude** : Analyse complète de la cisaille guillone électrique
**JOUANEL-ALMORE CGS1030-20**, machine de tôlerie industrielle.
- **Objecfs** : Comprendre le fonconnement, idener les composants, analyser les
risques de panne, dénir les procédures de maintenance et de démontage, évaluer la
sécurité et la abilité.
- **Contexte** : Machine fabriquée en décembre 2000, référence 4065.12.00, conçue pour
la découpe précise de tôles nes.
- **Données constructeur** :
- Alimentaon : 400 V triphasé
- Puissance : 1,5 kW
- Capacité : **2 mm d’épaisseur max**, **1030 mm de largeur de coupe**
- Fabricant : JOUANEL Industrie (entreprise française, spécialisée dans le travail de la tôle)
---
## 2. Présentaon générale et idencaon
### 2.1 Caractérisques techniques
- **Type** : Cisaille guillone électrique à commande par pédale
- **Modèle** : CGS1030-20
- **Numéro de série** : 4065.12.00
- **Date de fabricaon** : Décembre 2000
- **Dimensions ules** : Largeur de coupe 1030 mm, épaisseur maximale 2 mm

- **Énergie** : 400 V / 50 Hz triphasé, moteur 1,5 kW
- **Concepon** : Bâ monobloc rigide, structure soudée, table de travail rainurée
- **Normes** : Conforme CE, sécurité intégrée selon direcves machines
### 2.2 Foncons de la machine
- **Foncon principale** : Réaliser des coupes droites, nees et précises de tôles
métalliques (acier, aluminium, cuivre, laiton…)
- **Foncons secondaires** :
- Posionnement et mainen ferme de la pièce
- Réglage de la longueur de coupe (butée arrière)
- Réglage de l’écartement des lames
- Sécurité : arrêt d’urgence, protecons, verrouillages
- Guidage précis du mouvement de coupe
### 2.3 Domaine d’applicaon
- Tôlerie ne, chaudronnerie, fabricaon de pièces métalliques, ateliers de transformaon
- Ulisaon pour des séries ou des pièces unitaires
---
## 3. Analyse fonconnelle
### 3.1 Acgramme global
**Entrées** : Énergie électrique, maère première (tôle), consignes opérateur, réglages
**Transformaon** : Conversion énergie → mouvement mécanique → eort de
cisaillement → coupe
**Sores** : Pièce découpée, déchets, informaons d’état, signaux de sécurité
### 3.2 Décomposion en sous-ensembles

#### 󹒹󹒺󹒻󹒼 Ensemble 1 : Structure et bâ
- Bâ principal : support rigide, absorpon des eorts
- Table de travail : surface plane, rainures de posionnement
- Piètement et xaon : stabilité, ancrage au sol
- Capots et carters : protecon mécanique et électrique
#### 󹒹󹒺󹒻󹒼 Ensemble 2 : Groupe motopropulseur
- Moteur électrique triphasé 1,5 kW
- Réducteur à engrenages : réducon de vitesse, augmentaon du couple
- Système bielle-manivelle : transformaon du mouvement rotaf en mouvement linéaire
vercal
- Volant d’inere : régularité de fonconnement, stockage d’énergie
- Arbres, paliers, roulements : guidage et transmission
#### 󹒹󹒺󹒻󹒼 Ensemble 3 : Organes de coupe
- **Lame supérieure** : mobile, tranchante, en acier traité
- **Lame inférieure** : xe, contre-tranchant ajusté
- Porte-lames et système de xaon
- Coulisses de guidage vercal : précision, sans jeu
- Réglages de parallélisme et d’écartement
#### 󹒹󹒺󹒻󹒼 Ensemble 4 : Système de serrage
- Barre de mainen : descend **avant** la lame pour bloquer la tôle
- Mécanisme de commande : synchronisé avec la coupe
- Ressorts ou liaison mécanique : assure la pression nécessaire
#### 󹒹󹒺󹒻󹒼 Ensemble 5 : Réglages et butées
- Butée arrière réglable : répétabilité des longueurs

- Vis de réglage : écartement des lames, course, parallélisme
- Échelles et repères : lecture directe des dimensions
#### 󹒹󹒺󹒻󹒼 Ensemble 6 : Commande et sécurité
- Boîer de commande : marche/arrêt, arrêt d’urgence, voyant
- Pédale de commande : aconnement de la coupe
- Interrupteurs de sécurité : sur capots, sur zone de coupe
- Câblage et composants électriques : conformité, protecon
### 3.3 Diagramme fonconnel simplié
```
Alimentaon 400V → Moteur → Réducteur → Bielle-Manivelle → Lame mobile
↓
Système de serrage ← Commande (pédale)
↓
Lame xe + Table → Coupe réalisée
↓
Disposifs de sécurité
```
---
## 4. Analyse des défaillances et risques
*(TCR : Tableau Cause → Eet → Remède)*
| Défaillance / Symptôme | Causes possibles | Eets | Soluons / Préconisaons |
|---|---|---|---|

| **Pas de mouvement / Lame immobile** | - Défaut d’alimentaon<br>- Moteur HS<br>-
Casse d’engrenage/clavee<br>- Blocage mécanique | Arrêt de producon, risque de sur-
eort | Vérier électricité, contrôler transmission, débloquer, remplacer pièces |
| **Coupe irrégulière / Bavures / Déchirures** | - Lames émoussées<br>- Mauvais
écartement<br>- Serrage insusant<br>- Désalignement | Pièces non conformes, rebuts |
Aûter/remplacer lames, régler écartement (~0,05–0,2 mm), vérier serrage |
| **Bruit / Vibraons importantes** | - Usure roulements/paliers<br>- Pièces
desserrées<br>- Désalignement | Usure accélérée, casse possible | Remplacer roulements,
resserrer, réaligner, lubrier |
| **Serrage inecace / en retard** | - Ressorts fagués<br>- Grippage<br>- Pièces usées |
Déplacement de la tôle → erreur de coupe | Remplacer ressorts, neoyer, lubrier, réparer
mécanisme |
| **Défauts électriques / Sécurité HS** | - Contacteur défectueux<br>- Fils
endommagés<br>- Interrupteurs déréglés | Risque électrique, fonconnement dangereux |
Vérier câblage, remplacer composants, régler sécurité |
| **Jeu / imprécision dans le guidage** | - Manque de graisse<br>- Usure des
glissières<br>- Encrassement | Coupe fausse, usure prématurée | Neoyage complet,
lubricaon régulière, réglage des jeux |
---
## 5. Gamme de démontage : Remplacement de la lame supérieure
**Intervenon** : Changement de la lame mobile (usée ou endommagée)
**Durée** : ~1h30 à 2h
**Ouls** : Clés, tournevis, maillet, niveau, ouls de réglage, gants de protecon
**Sécurité préalable** : Mise hors tension, consignaon, véricaon de l’immobilité
### 󹒱󹒲󹒳󹒴󹒵󹒸󹒶󹒷 Étapes détaillées
1. **Préparaon et sécurité**
- Couper l’alimentaon, verrouiller
- Neoyer la zone, enlever copeaux et graisse
- Placer la lame en posion haute stable
