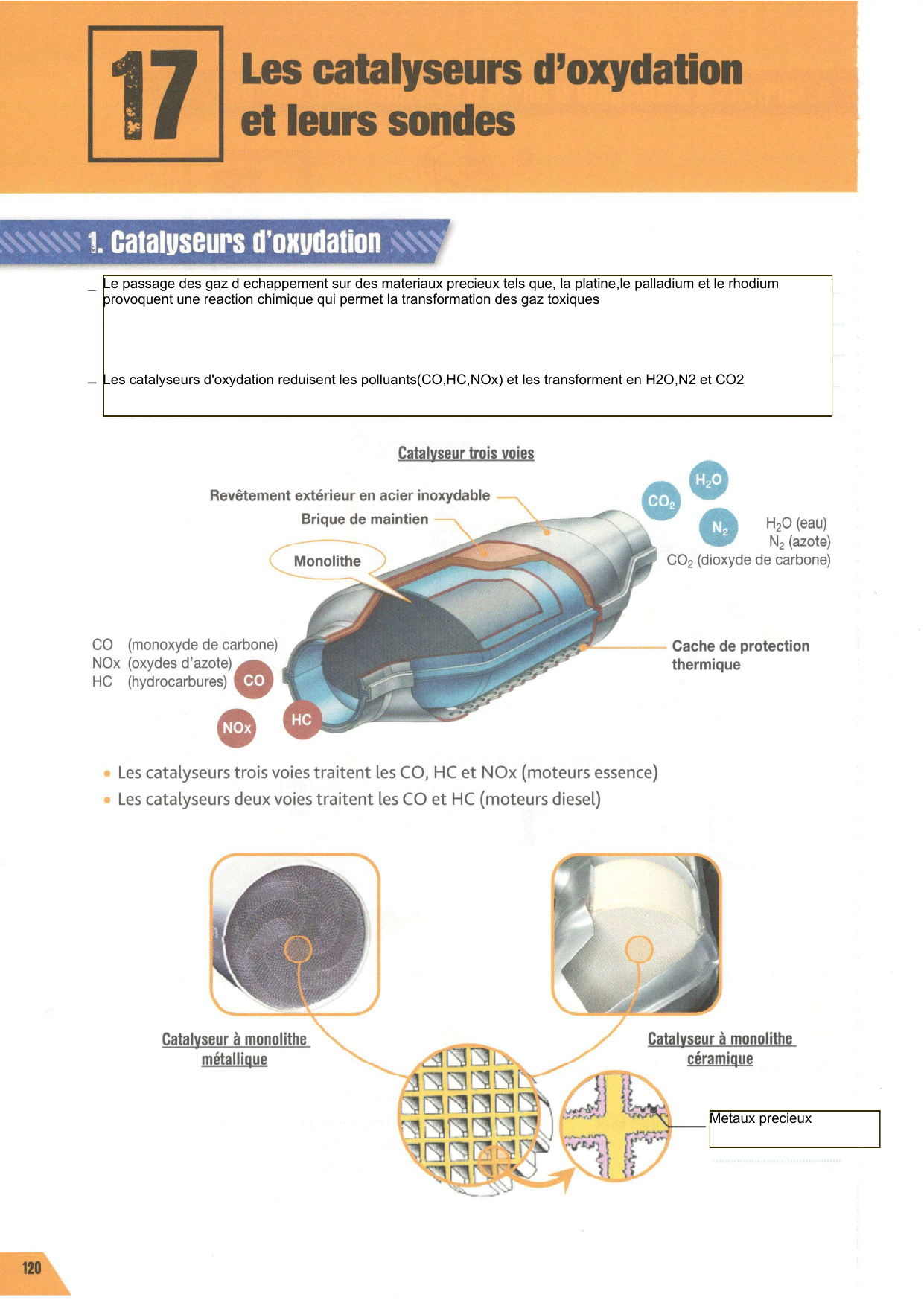

Le passage des gaz d echappement sur des materiaux precieux tels que, la platine,le palladium et le rhodium
provoquent une reaction chimique qui permet la transformation des gaz toxiques
Les catalyseurs d'oxydation reduisent les polluants(CO,HC,NOx) et les transforment en H2O,N2 et CO2
Metaux precieux
300°C
500 à 800°C
1000°C
En agissant sur la richesse(plus pauvre la temperature importante)
En agissant sur l avance a l allumage(avance important temperature importante)
En rapprochant le precatalyseur du collecteur d'echappement(la temperature importante)
En insufflant de l'air d'echappement(l'augmentation de la temperature)
En amont, sonde en à oxygene de
regulation
Catalyseur
En aval sonde à oxygene
de controle
Cela permet de mesurer le taux d'oxygène residuel des gaz d'echappement
Le signale de la sonde oscille entre 0,1 et 0,9v
La temperature ideale de la sonde entre 500 à 800°c
La sonde en amont du catalyseur permet de modifier le temps d'injection
Quantitée d'essence
Gaz d'echappement
Temps d'injection
Tension sortie sonde
lambda
La sonde en aval du catalyseur du controle de l'efficacité du catalyseur
Sonde aval
Sonde lambda

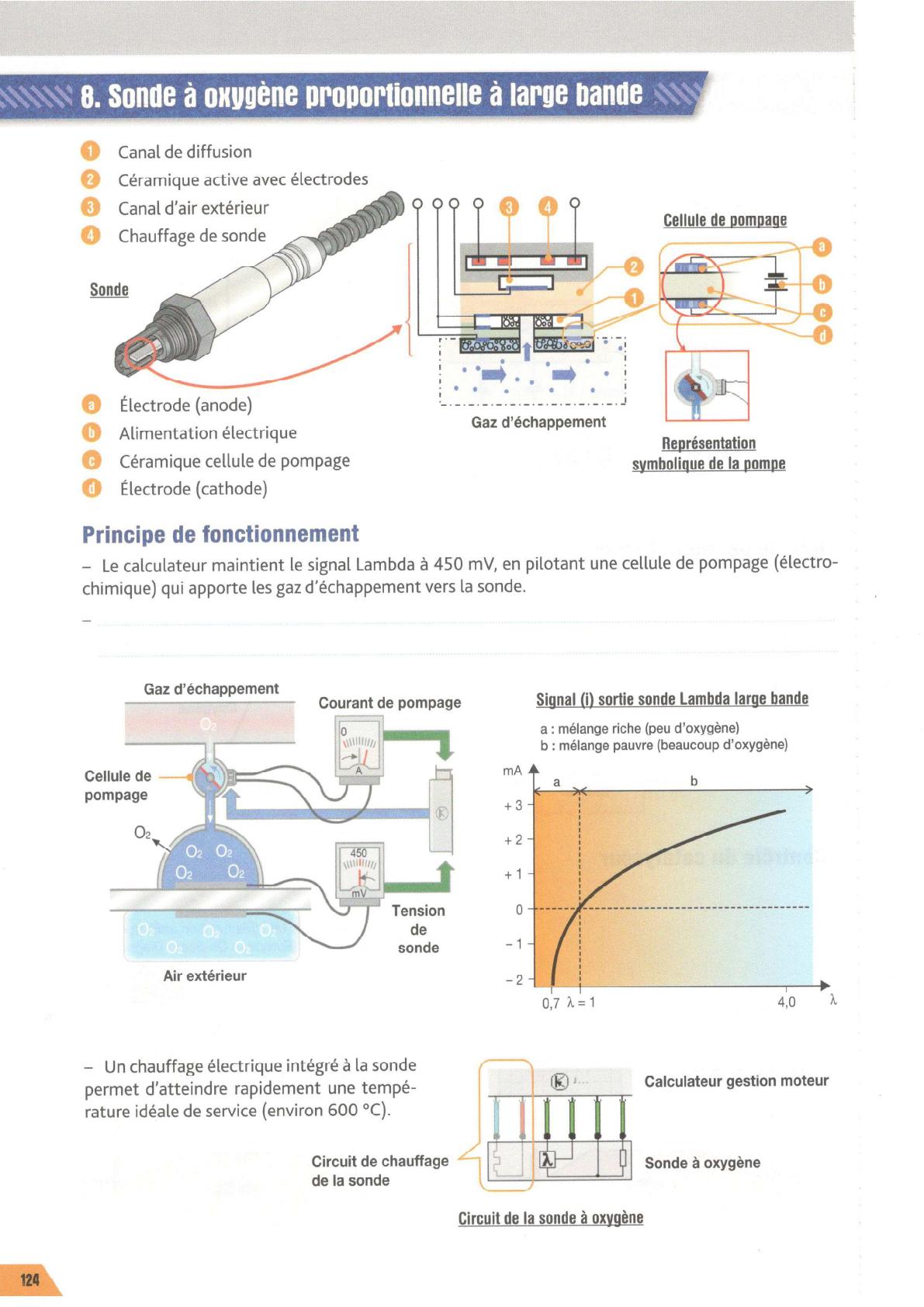

C'est l'intensité de commande de la celulle de pompage qui est prit en compte pour determiner la
quantitée d'oxygène présent dans les gaz d'échappement.
1
/
5
100%
